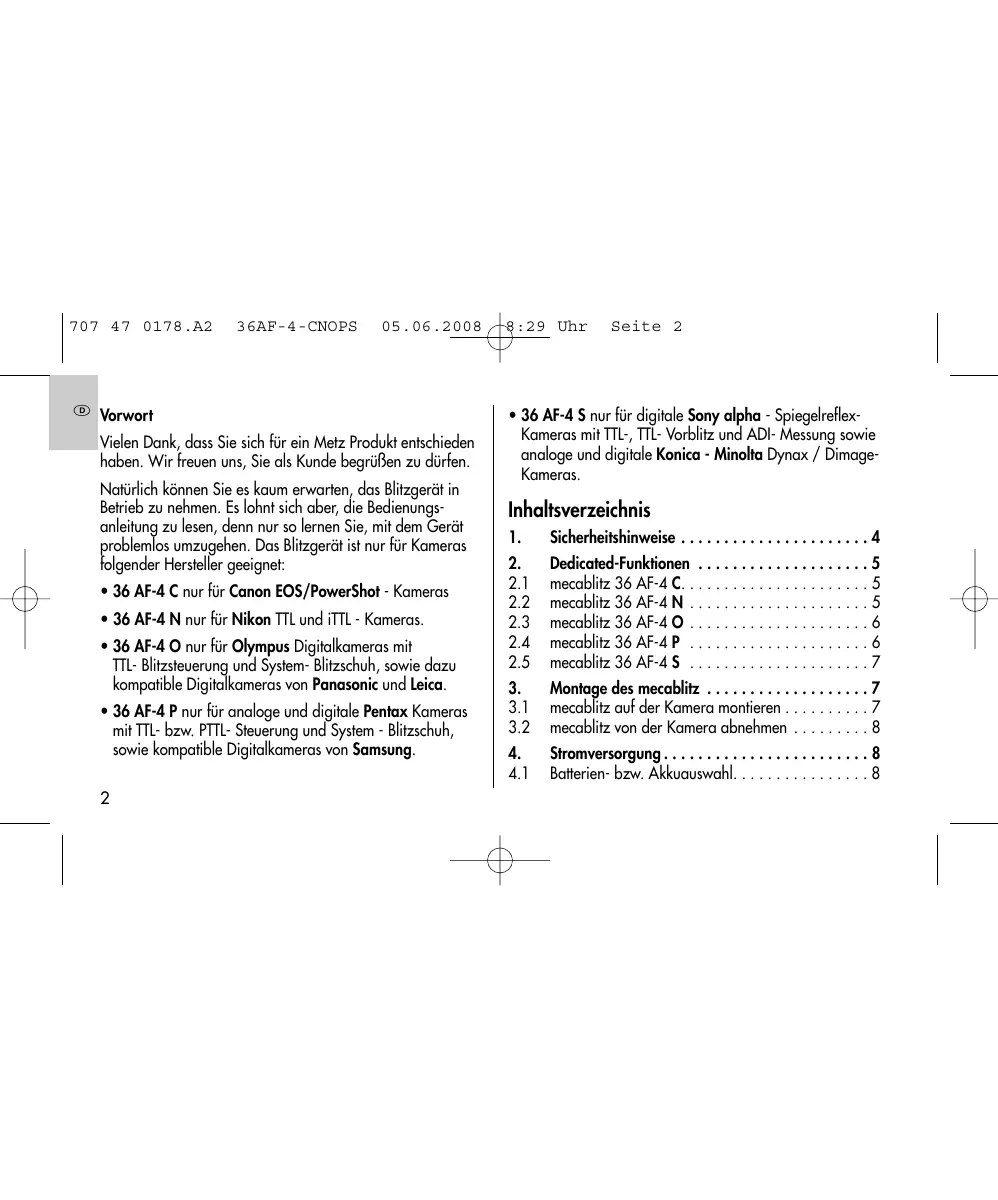

BEDIENUNGSANLEITUNG 36 AF-4P METZ

Vielen Dank, dass Sie sich für ein Metz Produkt entschieden haben. Wir freiuen uns, Sie als Kunde begrüben zu halten.

Natuürlich können Sie es kaum erwarten, das Blitzgerät in Betrieb zunehmen. Es loht sich aber, die Bedienungs-anleitung zu setzen, Denn nur so lernen Sie, mit dem Gerät problemlos umzugehen. Das Blitzgerät ist nur für Kameras folgender Hersteller geeignet:

36 AF-4 C nur für Canon EOS/PowerShot - Kameras
36 AF-4 N nur fur Nikon TTL und iTTL - Kameras.
36 AF-4 O nur für Olympus Digitalk cameras mit TTL- Blitzsteuerung und System- Blitzschuh, sowie dazu kompatible Digitalk cameras von Panasonic und Leica.
36 AF-4 P nur für analogue und digitale Pentax Kameras mit TTL-bzw. PTL- Steuerung und System - Blitzschuh, sowieCompatible Digitalkameras von Samsung.

36 AF-4 S nur für digitale Sony alpha - Spiegelreflex-Kameras mit TTL-, TTL-Vorblitz und ADI-Messung sowie analoge und digitale Konica - Minolta Dynax / Dimage-Kameras.

Inhaltsverzeichnis

1. Sicherheitschinweise 4
2. Dedicated-Funktionen 5
   2.1 mecablitz 36 AF-4 C. 5
   2.2 mecablitz 36 AF-4 N 5
   2.3 mecablitz 36 AF-4 O 6
   2.4 mecablitz 36 AF-4 P 6
   2.5 mecablitz 36 AF-4 S 7
3. Montage des mecablitz 7
   3.1 mecablitz auf der Kamera montieren 7
   3.2 mecablitz von der Kamera abnehmer 8
4. Stromversorgung 8
   4.1 Batterien-bzw.Akkuauswahl. 8

4.2 Batterien austauschen 9
4.3 Ein- und Ausschalten des Blitzgerätes. 9
4.4 Automatische Geräteabschaltung / Auto - OFF..10
5. Dedicated-Funktionen und Blitzbetrieb 10
5.1 Blitzbereitschaftsanzeige 10
5.2 Automatische Blitzzynchronzeit-Steuerung 10
5.3 Belichtungskontrollanzeige 11
5.4 Anzeigen im Kamerasucher 11
5.4.1 mecablitz 36 AF-4 C 11
5.4.2 mecablitz 36 AF-4 N 12
5.4.3 mecablitz 36 AF-4 O 12
5.4.4 mecablitz 36 AF-4 P. 12
5.4.5 mecablitz 36 AF-4 S. 13
5.5 Zoom-Reflektor. 13
5.6 Autofokus-Messblitz 13
5.7 TTL-Blitzbetrieb bei analogen Kameras. 14
5.7.1 Automatisches TTL-Aufhellblitzen bei Tageslicht 15
5.7.2 E-TTL-Blitzbetrieb (Canon) 15

5.7.3 i-TTL-Blitzbetrieb (Nikon). 16
5.7.4 TTL-Blitzbetrieb mit Messvorblitzen (Olympus) .. 17
5.7.5 P-TTL-Blitzbetrieb (Pentax). 17
5.7.6 Vorblitz-TTL und ADI-Messung (Sony). 17
5.7.7 Manuelle TlL-Blitzbelichtungskorrektur 18
6. Programblitzautomatik 18
7. Blitztechniken 19
7.1 Indirektes Blitzen 19
7.2 Blitzzynchronisation 20
7.2.1 Normalsynchronisation 20
7.2.2 Synchronisation auf den 2. Verschlussvorhang (REAR-Betrieb) 20
7.2.3 Langzeitsynchronisation / SLOW. 21
8. Wartung und Pflege 21
9. Technische Daten 22
Garantiebestimmungen 23
9.1 Leitzahlentabelle des mecablitz fur volle Lichtleistung im Meter-System 133

1. Sicherheitshinweise

• Das Blitzgerät ist ausschließlich zur Verwendung im fotografischen Bereich vorgesehen und zugelassen!
• In Umgebung von entflammbaren Gasen oder Flüssigkeiten (Benzin, Lösungsmittel etc.) darf das Blitzgerät keinesfalls ausgelöst werden! EXPLOSIONSGEFAHR!
• Auto-, Bus-, Fahrrad-, Motorrad-, oder Zugfahrer etc. Niemals während der Fahrt mit einem Blitzgerät fotografieren. Durch die Blendung kann der Fahrer einen Unfall verursachen!
• Losen Sie in unmittelbarer Höhe der Augen keinesfalls einen Blitz aus! Ein Blitzlicht direkt vor den Augen von Personen und Tieren kann zur Netzhautschädigung führen und schwere Sehstorungen verursachen - bis hin zur Blindheit!

• Nur die in der Bedienungsanleitung bezeichneten und zugelassenen Stromquellen verwenden!

• Batterien/Akkus nicht übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aussetzen!

• Verbrauchte Batterien / Akkus nicht ins Feuer werfen!
• Batterien/Akkus nicht kurzschlieben!
• Aus verbrauchten Batterien kann Lauge austreten, was zur Beschädigung der Kontakte führt. Verbrauchte Batterien deshalb immer aus dem Gerät entnahmen.
• Trockenbatterien dürfen nicht geladen werden.
• Blitz- und Ladegerät nicht Tropf- und Spritzwasser (z.B. Regen) aussetzen!
• Schützen Sie Ihr Blitzgerät vor großer Hitze und hoher Luftfeuchtigkeit! Blitzgerät nicht im Handschufrach des Autos aufbewahren!
• Beim Auslösen eines Blitzesarf sich kein lichtundurchlüssiges Material unmittelbar vor oder direkt auf der Reflektorscheibe befinden. Die Reflektorscheibearf nicht verunreinigt sein. Bei Nichtbeachtung kann es, durch die hohe Energie des Blitzlichtes, zu

Verbrennungen des Materials bzw. der Reflextorscheibe führen.

• Nach mehrfachem Blitzen nicht die Reflextorscheibe berühren. Verbrennungsgefahr!
• Blitzgerät nicht zerlegen! HOCHSPANNUNG! Im Geräteinneren befinden sich keine Bauteile, die von einem Laien repariert werden können.
• Bei Serienblitzaufnahmen mit voller Lichtleistung und den kurzen Blitzfolgezeiten des NC-Akku-Betriebes ist darauf zu achten, dass nach jeweils 15 Blitzen eine Pause von mindestens 10 Minuten eingehalten wird! Somit vermeiden Sie eine Überlastung des Gerätes.
• Der mecablitzarf nur dann zusammen mit einem in die Kamera eingebauten Blitzgerat verwendet werden, wenn这点es vollständig ausgeklapt werden kann!
• Bei raschem Temperaturwechsel kann Feuchtigkeits-beschlag aufreten. Gerät akklimatisieren lessen!

2. Dedicated-Funktionen

2.1 mecablitz 36 AF-4 C

• Blitzbereitschaftsanzeige im Kamerasucher
• Automatische Blitzsynchronzeitumschaltung
  TTL-Blitzsteuerung
  E-TTL-Blitzsteuerung

Manuelle TTL-Blitzbelichtungskorrektur
FE-Blitzbelichtungsspeicherung
x Autofokus-Messblitz-Steuerung
- Wake - Up - Funktion für das Blitzgerät
Programblitzautomatik

= Funktion wird von der Kamera selbst ausgeführrt bzw. muss an der Kamera eingestellt werden.

x = Einige Kameras entsprecheten nur den kamerainternen AF-Messblitz.

• Blitzbereitschaftsbanzeige im Kamerasucher

• Automatische Blitzsynchronzeitumschaltung

• TTL-Blitzsteuerung
  i-TTL-Blitzbetrieb
• Automatische TTL-Aufhellblitz-Steuerung
  Manuelle TTI-Blitzbelichtungskorrektur

x Autofokus-Messblitz-Steuerung

Programblitzautomatik
- Wake - Up - Funktion für das Blitzgerät

Vorblitzfunktion zur Reduzierung des Rote-Augen-Effektes
Synchronisation auf den 1. oder 2. Verschlussvorhang

= Funktion wird von der Kamera selbst ausgeführrt bzw. muss an der Kamera eingestellt werden.

x = Einige Kameras entsprecheten nur den kamerainternen AF-Messblitz.

2.3.mecablitz 36 AF-4 O

• Blitzbereitschaftsanzeige im Kamerasucher/Kameradisplay
• Automatische Blitzsynchronzeitsteuerung

• FourThirds-System kompatibel

• Automatikblitz / Zündungssteuerung

• TTL-Blitzsteuerung (TTL mit Messvorblitz)
• Automatische Aufhellblitzsteuerung

Manuelle Blitzbelichtigungskorrektur bei TTL

Synchronisation auf den 1. oder 2. Verschlussvorhang (2nd curtain / SLOW2)
x Autofokus-Messblitz-Steuerung
Vorblitzfunktion zur Reduzierung des Rote-Augen-Effektes
- Wake - Up - Funktion für das Blitzgerät

= Funktion wird von der Kamera selbst ausgeführrt bzw. muss an der Kamera eingestellt werden.

x = Einige Kameras entsprechzen nur den kamerainternen AF-Messblitz.

2.4.mecablitz 36 AF-4 P

• Blitzbereitschaftsanzeige im Kamerasucher/Kameradisplay
• Belichtungskontrollanzeige im Kamerasucher bei TTL

• Automatische Blitzsynchronzeitssteuerung

• Automatikblitz / Zündungssteuerung

• TTL-Blitzsteuerung
• PTL-Bitzsteuerung
• Automatische TTL-/P-TTL-Aufhellblitzsteuerung
  Manuelle Blitzbelichtungskorrektur bei TTL
• Autofokus-Messblitz-Steuierung
  Vorblitzfunktion zur Reduzierung des Rote-Augen-Effektes
• Wake-Up-Funktion fur das Blitzgerat = Funktion wird von der Kamera selbst ausgefuhrt bzw. muss an der Kamera eingestellt werden.

2.5.mecablitz 36 AF-4 S

• Blitzbereitschaftsanzeige im Kamerasucher
• Automatische Blitzzynchronzeitsteuerung
• Automatikblitz / Zündungssteuerung
• TTL- Blitzsteuerung (Standard- TTL ohne Messvorblitz)
  Vorblitz-TTL und ADI-Messung
• Automatische Aufhellblitzsteuerung

Manuelle Blitzbelichtungskorrektur bei TTL
Synchronisation auf den 1. oder 2. Verschlussvorhang

• Autofokus-Messblitz-Steuierung
• Wake-Up-Funktion fur das Blitzgerät

= Funktion wird von der Kamera selbst ausgeführrt bzw. muss an der Kamera eingestellt werden.

3. Montage des mecablitz

3.1 mecablitz auf der Kamera montieren

Kamera und mecablitz mit dem Hauptschalter ausschalten! mecablitz 36 AF-4 C, 36 AF-4 N und 36 AF-4 P

• Rändelmutter bis zum Anschlag gegen den mecablitz drehen.
• mecablitz mit dem Anschlussfuß bis zum Anschlag in den Zubehörschuh der Kamera schieben.
• Rändelmutter bis zum Anschlag gegen das Kameragehäuse drehen und den mecablitz festklemmen.

mecablitz 36 AF-4 S

• mecablitz mit dem Anschlussfuß bis zum Anschlag in den Zubehörschuh der Kamera schieben. Die Sicherungsnase am Blitzschuh rastet hörbar ein.
• Entriegelungsknopf „PUSH" theft nach oben drücken, damit der mecablitz im Zubehörschuh der Kamera klemmt.

mecablitz 36 AF-4 O

• mecablitz mit dem Anschlussfuß bis zum Anschlag in den Zubehörschuh der Kamera schieben. Danach die "LOCK-Taste" zum Veriegeln drücken.

3.2 mecablitz von der Kamera abnehmer

Kamera und mecablit mit dem Hauptschalter ausschalten! mecablitz 36 AF-4 C, 36 AF-4 N und 36 AF-4 P

• Rendelmutter bis zum Anschlag gegen den mecablitz drehen.
• mecablitz aus dem Zubehörschuh der Kamera herausziehen.

mecablitz 36 AF-4 S

• Entriebelungsknopf „PUSH" in Richtung Blitzgerät und gleichzeitig möglich nach unter drücken, bis der Entriebelungsknopf „PUSH" einrastet.
• mecablitz aus dem Zubehörschuh der Kamera herausziehen.
  mecablitz 36 AF-4 O
  Die beiden seitlichen Kunststoffnasen am Anschlussfuß in Pfeilrichtung drücken und mecablitz gleichzeitig vom Zubehörschuh der Kamera abziehen.

4. Stromversorgung

4.1 Batterien-bzw. Akkuauswahl

Der mecablitz kann wahlweise betrieben werden mit:

• 4 NC-Akkus Typ IEC KR6 (AA), sie bieten sehr kurze Blitzfolgezeiten und sparsamen Betrieb, da sie wiederaufladbar sind.
• 4 Nickel-Metall-Hybrid Akkus IEC HR6 (AA), deutlich hohe

re Kapazität als NC-Akku und weniger umweltschädlich da cadmiumfrei.

4 Alkali-Mangan-Trockenbatterien Typ IEC LR6 (AA), wartungsfreie Stromquelle für gemäßigte Leistungsforderungen.

Keine Lithium-Batterien verwenden! Wegen der hohenen Zellenspannung kann das Gerät bzw. die Elektronik beschädigt werden!

Wenn Sie den mecablitz langere Zeit nicht benutzen, entfern den Sieitte die Batterien aus dem Gerät.

4.2 Batterien ausauschen

Die Batterien sind leer bzw. verbraucht, wenn die Blitzfolgezeit (Zeit vom Auslösen eines Blitzes mit voller Lichtleistung bis zum erneuten Aufleuchten der Blitzbereitschaftsanzeige) über 60 Sekunden ansteigt.

• mecablitz mit dem Hauptschalter ausschalten.

• Den Batteriefachdeckel in Pfeilrichtung schieben und aufklappen.

• Batterien oder NC-Akkus in Längsrichtung entsprechend den angegebenen Batteriesymbolen einsetzen und Batteriedeckel schlieben.
  Achten Sie beim Einsetzen der Batterien bzw. Akkus auf die richtige Polarität gemäß den Symbolen im Batteriefach. Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Vertausche Pole konnen zur Zerstörung des Gerätes führen! Ersetzen Sie immer alle Batterien durch gleiche Batterien eines Herstellotyps mit gleicher Kapazität!
  Verbrauchte Batterien bzw. Akkus gehoren nicht in den Hausmüll! Leisten Sie einen Beitrag zum Umweltschutz und geben Sie verbrauchte Batterien bzw. Akkus bei entsprechenden Sammelstellen ab!

4.3 Ein- und Ausschalten des Blitzgerätes

Das Blitzgerät wird mit dem Hauptschalter eingeschaltet. In der rechten Position „ON" ist das Blitzgerät eingeschaltet. Zum Ausschalten den Hauptschalter in die linke Position „OFF" schieren.

4.4 Automatische Geräteabschaltung / Auto - OFF

Werksseitig ist das Blitzgerät so eingestellt, dass es ca. 3 Minuten -

• nach dem Einsatz,
• nach dem Auslösen eines Blitzes,
• nach dem Antippen des Kameraauslösers,
• nach dem Ausschalten des Kamerabelichtungsmessssystems...

...in den Standby-Betrieb schaltet (Auto-OFF), um Energie zu sparen und die Stromquellen vor unbeabsichtigtem Entlagen zu schätzen.

Die grüne Blitzbereitschaftsbanze 1 erlisch.

Das Blitzgerät wird durch Antippen des Kameraauslosers (Wake-Up-Funktion) wieder eingeschaltet.

Wenn das Blitzgerät längerere Zeit nicht besteht wird, sollte das Gerät grundsätzlich immer mit dem Hauptschalter ausgeschickt werden!

5. Dedicated-Funktionen und Blitzbetrieb

5.1 Blitzbereitschaftsanzeige

Bei aufgeladenem Blitzkondensator leuchtet am mecablitz die Blitzbereitschaftsanzaige auf und zeitgt damit die Blitzbereitschaft an. Das bedeutet, dass für die nachste Aufnahme Blitzlicht verwendet werden kann. Die Blitzbereitschaft wird auch an die Kamera übertragen und sorgt im Kamerasucher für eine entsprechende Anzeige (siehe Kamerabedienungsanleitung).

Wird eine Aufnahme gemacht, bevor die Anzeige für die Blitzbereitschaft erscheint, so wird das Blitzgerät nicht ausgelost und die Aufnahme unter Umständen falsch belichtet.

Bei Blitzbereitschaft kann mit dem Handausloser am mecabitz ein Testblitz mit voller Lichtleistung ausgelost werden.

5.2 Automatische Blitzsynchronzeit-Steuerung

Je nach Kameratyp und Kamerabetriebsart wird bei Erreichen der Blitzbereitschaft die Verschlusszeit der

Kamera automatisch auf die Blitzsynchronzeit umgeschaltet (siehe Kamerabedienungsanleitung).

Kürzere Verschlusszeiten als die Blitzzonsynchronzeit können nicht eingestellt werden, bzw. werden auf die Blitzzonsynchronzeit umgeschäften. Verschiedene Kameras verfügen über einen Blitzzonsynchronzeitbereich, z.B. 1/30 s bis 1/125 s (siehe Kamerabedienungsanleitung). Welche Blitzzonsynchronzeit die Kamera einsteuert, ist dann von der Kamerabetriebsart, vom Umgebung'slicht und der verwendeten Objektivbrennweite abhängig.

Längere Verschlusszeiten als die Blitzsynchronzeit können je nach Kamerabetriebsart verwendet werden.

5.3 Belichtungskontrollanzeige

Die Belichtungskontrollanzeige „o.k." am mecablitz leuchtet kurzzeitig, wenn die Aufnahme im TTL-Blitzbetrieb richtig belichtet wurde!

Erfolgst keine Belichtungskontrollanzeige nach der Aufnahme, so wurde die Aufnahme unterbelichtet und Sie

müssen die nachst kleinere Blendenzahl einstellen (z.B. anstatt Blende 11 die Blende 8) oder die Entfernung zum Motiv bzw. zur Reflexfläche (z.B. beim indirekten Blitzen) verkleinern und die Aufnahme wiederholen.

5.4 Anzeigen im Kamerasucher

Die Anzeigedarstellung im Sicherer Hrner Kamera kann von nachfolgender Beschreibung abweichen, bzw. sind verschiedene Symbole nur bei bestimmten Kameratypen möglich. Beachten Sie die Kamerabedienungsanleitung!

5.4.1 mecablitz 36 AF-4 C

• Blitzsymbol ≥ 4 ≤ blinkt: Aufforderung zur Verwendung bzw. zum Einschalten des Blitzgerätes.
• Blitzsymbol leucht - mecablitz ist einsatzbereit. Einige Kameras verfügen im Sicher über eine Funktion zur Fehlbelichtungswannung: Blink der im Sicher angezeigte Blendenwert, die Verschlusszeit oder beiden Anzeigen, so

liegt entweder Über- oder Unterbelichtung vor. Grundsätzlich zur Fehlbelichtung:

• Bei Überbelichtigung: Nicht blitz!
• Bei Unterbelichtung: Schalten Sie den Blitz zu oder verwenden Sie ein Stativ und eine längerere Belichtungszeit. In den verschiedenen Belichtungs- und Automatikprogrammen können unterschiedliche Grunde für Fehlbelichungen vorliegen.

5.4.2 mecablitz 36 AF-4 N

• Grünes Blitzsymbol leuchtet: Aufforderung zur Verwendung, bzw. zum Einschalten des Blitzgerätes.
• Rotes Blitzsymbol 4 leuchtet: Blitzgerät ist blitzbereit.

• Rotes Blitzsymbol 4 leuchtet nach der Aufnahme weiter, bzw. verlischt kurzzeitig: Die Aufnahme wurde korrekt belicht.

• Rotes Blitzsymbol 品 blinkt nach dem Auslösen: Die Aufnahme wurde unterbelichtet.

5.4.3 mecablitz 36AF-4 O

• Blitzsymbol ≥ 4 ≤ blinkt: Aufforderung zur Verwendung bzw. zum Einschalten des Blitzgerätes oder Blitzgerät ist nicht blitzbereit (bei einigen Kameras).
• Blitzsymbol leuchtet: Das Blitzgerät ist blitzbereit (bei einigen Kameras).
• Blitzsymbol leuchtet nicht: Bei blitzbereitem Blitzgerät: Die Kamera unterrück bei großer Umgebungshelligkeit das Auslösen eines Blitzes.

5.4.4 mecablitz 36AF-4 P

• Blitzsymbol leuchtet: Das Blitzgerät ist blitzbereit.
• Blitzsymbol leuchtet nicht: Das Blitzgerät ist nicht blitzbereit. Oder bei blitzbereitem Blitzgerät: Die Kamera unterrückt

bei groBer Umgebungshelligkeit das Auslösen eines Blitzes.

5.4.5 mecablitz 36AF-4 S

• Blitzsymbol ≥ 4 ≤ blinkt: Das Blitzgerät ist nicht blitzbereit.
• Blitzsymbol leuchtet: Das Blitzgerät ist blitzbereit.

Lesen Sie zu den Anzeigen im Kamerasucher in der Kamerabedienungsanleitung nach was für ihren Kameratyp gilt.

5.5 Zoom-Reflektor

Der Zoom-Reflektor des mecablitz lässt vier Zoom-Positionen und damit die optimale Ausleuchtung und Anpassung der Leitzahl auf die eingesetzte Objektivbrennweite zu.

28 mm Weitwinkel-Ausleuchtung fur Brennweiten ab 28 mm
35 mm Weitwinkel-Ausleuchtung fur Brennweiten ab 35 mm
50 mm Normal-Ausleuchtung fur Brennweiten ab 50 mm

85 mm Tele-Ausleuchting für Brennweiten ab 85 mm
Der Zoom-Reflektor kann nach oben in vier Rastpositionen geschwenkt werden (z.B. zum indirekten Blitzen): 30^ , 45^ , 60^ und 90^ .

Für den normalen Blitzbetrieb befindet sich der Reflextor in der horizontalen Position: 0^ .

5.6 Autofokus-Messblitz

Sobald die Umlichtverhältnisse für eine automatische Fokussierung nicht mehr ausreichen, wird von der Kameraelektronik der Autofokus-Messblitz aktiviert.

Der Autofokusscheinwerfer strahlt damit ein Streifenmuster ab, welches auf das Motiv projiziert wird. Auf diesen Streifenmuster kann dann die Kamera automatisch fokussieren.

Damit der AF-Messblitz durch die Kamera aktiviert werden kann, muss das Kameraobjektiv auf AF geschalteit sein. An der Kamera muss die AF-Betriebsart „Single-AF" bzw. „ONE-SHOT-AF"

eingestellt sein. Zoomobjektive mit geringer Anfangsblendenöffnung schranken die Reichweite des AF-Messblitzes zum Teil erheblich ein!

Das Streifenmuster des AF-Messblitzes besteht nur denzentralen AF-Sensor der Kamera. Bei den Kameras mit mehreren AF-Messfeldern empfehlen wir nur das mittlere AF-Messfeld der Kamera zu aktivieren.

Bei einigen Kameras wird im Bedarfsfall ausschließlich nur der in die Kamera integrierte AF-Scheinwerfer aktiviert! In thisem Fall wird der AF-Rotlicht-Scheinwerfer des mecablitz nicht aktiviert.

Beachten Sie hierzu die entsprechenden Angaben in der Kamerabedienungsanleitung.

5.7 TTL-Blitzbetrieb

Im TTL-Blitzbetrieb erreichen Sie auf einfache Art sehr gute Blitzlichtaufnahmen. In dieser Blitzbetriebsart wird die Belichtigsmessung von einem Sensor in der Kamera vorgenommen. Diese misst das durchs Objektiv (TTL = „Trough The Lens") auf den Film aufreffende Licht. Beim Erreichen der 14

erforderlichen Lichtmenge sendet die Kameraelektronik ein Stopp-Signal an den mecablitz und die Lichtabstrahlung wird sofort unterbrochen. Der Vorteil dieseres Blitzbetriebes liegt darin, dass alle Faktoren, welche die Belichtung des Films beeinflussen (Aufnahmefilter, Blenden- und Brennweitenänderungen bei Zoom-Objektiven, Auszugsvlerungen für Nahaufnahmen uw.), automatisch bei der Regelung des Blitzlichtes berücksichtigt werden. Sie brauchen sich nicht um die Blitzeinstellung zu kummern, die Kameraelektronik sorgt automatisch für die richtige Blitzlichtdosierung.

Bei einer korrekt belichteten Blitzzlichtaufnahme erfolgt die Belichtungskontrollanzeige „o.k".

Der TTL-Blitzbetrieb wird von allen Kamerabetriebsarten (z.B. „Vollprogramm", „Programm P", Zeitautomatik „Av" bzw. „A", Blendenautomatik „Tv" bzw. „S", Motiv-Kreativ-Programme, Manuell „M" usw.) Unterstützung.

Zum Testen der TTL-Funktion muss sich ein Film in der Kamera befinden! Beachten Sie bei der Filmauswahl ob es für ihre Kamera Einschränkungen hinsichtlich

der Filmempfindlichkeit bzw. ISO-Zahl für den TTL-Blitzbetrieb gibt (siehe Kamerabedienungsanleitung)! Der mecablitz unterstützt den TTL-Blitzbetrieb für Filmempfindlichkeiten von ISO 25 bis ISO 800.

5.7.1 Automatisches TTL-Aufhellblitzen bei Tageslicht

Bei den beiden Kameratypen wird im Vollprogramm, Programmautomatik P, und den Motiv- Kreativ-Programmen bei Tageslicht automatisch der Aufhellblitzbetrieb aktiviert (siehe Kamerabedienungsanleitung).

Mit dem Aufhellblitz können Sie lassige Schatten beseitigen und bei Gegenlichtaufnahmen eine ausgewogene Belichtung zwischen Motiv und Bildhintergrund erreichen. Ein computergesteuertes Messystem der Kamera sorgt für die geeignete Kombination von Verschlusszeit, Arbeitsblende und Blitzeleistung.

Achten Sie darauf, dass die Gegenlichtquelle nicht direkt ins Objektiv scheint. Das TTL-Meßsystem der Kamera wurde dadurch getäucht!

Eine Einstellung oder Anzeige für den automatischen TTL-Aufhellblitzbetrieb am mecablitz erfolgt in dieser Fall nicht.

5.7.2 Canon E-TTL-Blitzbetrieb

Der E-TTL-Blitzbetrieb ist eine weiterentwickelte Variante des "normalen" TTL-Blitzbetriebes. Bei der Aufnahme wird zunachst mit einem Messvorblitz die Reflexion des Motifs gemessen. Das reflektierte Licht des Vorblites wird von der Kamera ausgewer-tet. Entsprechend der Auswertung wird die nachfolgende Blitzbelitung von der Kamera an die Aufnahmesituation optimal angepasst (siehe Kamerabedienungsanleitung). Der Messvorblitz selbstträgt nicht zur Belichtigung bei.

Einstellungen und Anzeigen

• Blitzgerät und Kamera einschalten
• Kameraauslöser antippen damit ein Datenautausch zwischen Blitzgerät und Kamera staatfindet.
• Der E-TTL-Blitzbetrieb wird automatisch aktiviert wenn die Kamera diese Blitzbetriebsart unterstützt. Am Blitzgerät

leuchtet dann die E-TTL-Anzeige.

Blitzbelichtigsspeicherung FE

Eine Canon-Kameras bieten die Möglichkeit einer Blitzbelichtigungsspeicherung FE (FE = flash-exposure). Diesewird vom Blitzgerät im E-TTL-Blitzbetrieb unterstützt.

Mit der Blitzbelichtungsspeicherung FE im E-TTL-Blitzbetrieb kann vor der eigentlichen Aufnahme bereits die Dosierung der Blitzbelichtung für die nachfolgende Aufnahme festgelegt werden. Dies ist dann Sinnvoll, wenn die Blitzbelichtung auf einen bestimmen Motivausschnitt abgestimmmt werden soll, der nicht unbedingt mit dem Hauptmotiv identisch ist.

Der Motivausschnitt, auf den die Blitzbelichtung abgestimmmt werden soll, wird mit dem AF-Sensor-Messfeld in der Kamera anvisiert und scharfgestellt. Mit dem Betätigen der FE-Taste an der Kamera (die Bezeichnung variert u.U. von Kameratyp zu Kameratyp; siehe Bedienungsanleitung der Kamera) sendet das Blitzgerät einen FE-Testblitz aus.

Mit Hilfe des refllefktierten Lichtes theses FE-Testblitzes legt die Messelektronik in der Kamera daraufhin die

Lichtleistung fest, mit der die anschließende Blitzbelichtigung erfolgen soll. Auf das eigentliche Hauptmotiv kann daraufhin mit dem AF-Sensor-Messfeld der Kamera scharfgestellt werden. Nach dem Betätigten des Kameraauslösers wird die Aufnahme mit der vorbestimmen Lichtleistung des Blitzgerätes belichtet!

Änderungen in der Belichtungssituation, die nach dem FE-Testblitz erfolgen, werden bei der Aufnahme systembedingt nicht mehr berücksichtigt!

Bei verschiedene Kameras wird die Blitzbelichtungsspeicherung FE im „grünen" Vollprogramm bzw. den Motiv-Programmen nicht Unterstützung (siehe Kameraanleitung)!

5.7.3 i-TTL-Blitzbetrieb (Nikon)

Der i-TTL-Blitzbetrieb ist eine weiterentwickelte Variante des Standard-TTL-Blitzbetriebes analoger K cameras. Bei der Aufnahme werden vor der eigenen Belichtigung mehrere fast unsichtbare Messvorblite vom Blitzgerä abgegeben. Das refläktierte Licht der Messblite wird von der Kamera ausgewertet. Entsprechend der Auswertung

wird die nachfolgende Blitzbelichtung von der Kamera optimal an die Aufnahmesituation angepasst. Je nach Kameratyp wird vom Blitzgerät automatisch der Standard-TTL- bzw. i-TTL-Blitzbetrieb aktiviert.

Blitzbelichtungs-Messwertspeicher

Einige Kameras verfügen über einen Blitzbelichtungs-Messwertspeicher (FV-Speicher). Dieser wird vom Blitzgerät im i-TTL-Blitzbetrieb unterstützen. Damit kann vor der eigentlichen Aufnahme bereits die Dosierung der Blitzbelichtung für die nachfolgende Aufnahme festgelegt werden. Dies ist z.B. dann Sinnvoll, wenn die Blitzbelichtung auf einen bestimmen Motivausschnitt abgestimmmt werden soll, der nicht unbedingt mit dem Hauptmotiv identisch ist.

Die Aktivierung dieser Funktion erfolgt an der Kamera, z.B. in einer Individualfunktion.

5.7.4 TTL-Blitzbetrieb mit Messvorblitz (Olympus)

Bei der Aufnahme werden vor der eigenen Belichtung ein oder mehrere Messblitze vom Blitzgerät abgegeben. Die

Kamera wertet diesen Messvorblitz aus und steuert die Lichtabgabe des Blitzgerätes für den Hauptblitz.

Das Blitzgerät wird von der Kamera automatisch auf diesen Modus eingestellt.

5.7.5 P-TTL-Blitzbetrieb (Pentax)

Beim P-TTL Blitzbetrieb wird vor der eigentlichen Belichtigung ein Messvorblitz abgegeben. Die Kamera wertet diesen Messvorblitz aus und steuert die Lichtabgabe für den Hauptblitz.

Das Blitzgerät wird von der Kamera automatisch auf diesen Modus eingestellt.

5.7.6 Vorblitz-TTL und ADI-Messung (Sony)

These Blitzbetriebsarten werden bei Sony Digitalk cameras verwendet und an der Kamera eingestellt.

Bei der Aufnahme wird vor der eigentlichen Belichtung ein Messvorblitz ausgelöst. Die Kamera wertet diesen Messvorblitz aus und steuer die Lichtabgabe für den

Hauptblitz. Bei der ADI- Messung gehen zusätzlich Enternungsdaten des Objektivs in die Blitzbelichtigung mit ein. Das Blitzgerät stellt sich automatisch auf den an der Kamera gewählten Modus ein.

5.7.7 Manuelle TTL-Blitzbelichtigskorrektur

Die TTL-Blitzbelichtungsautomatik der meisten Kameras ist auf einen Reflexionsgrad des Motifs von 25% (durchschnittlicher Reflexionsgrad von Blitzmotiven) abgestimmt. Ein dunkler Hintergrund, der viel Licht absorbiert, oder ein heller Hintergrund, der stark reflektiert, konnen zu Überzw. Unterbelichtung des Motifs führen.

Um den oben genommen Effekt zu kompensieren, kann an einigen Kameras die TTL-Blitzbelichtung manuell mit einem Korrekturwert der Aufnahmesituation angepasst werden. Die Höhe des Korrekturwertes ist vom Kontrast zwischen Motiv und Bildhintergrund abhängig! Die Einstellung des Korrekturwertes erfolgt an der Kamera. Beachten Sie hierzu die Angaben bzw. Einstellhinweise in der Kameraanleitung!

Dunkles Motiv vor hellem Bildhintergrund: Positiver Korrekturwert (etwa 1 bis 2 Blendenwerte). Helles Motiv vor dunklem Bildhintergrund: Negativer Korrekturwert (etwa -1 bis -2 Blendenwerte).

Eine Belichtungskorrektur durch Verändern der Objektivblende ist nicht möglich, da die Belichtungsautomatik der Kamera die geänderte Blende wiederum als normale Arbeitsblende betrachtet.

Vergessen Sie nicht die TTL-Blitzbelichtungskorrektur nach der Aufnahme an der Kamera wieder zusück zu stellen!

6. Programmblitzautomatik

In der Programmblitzautomatik steuert die Kamera die Blende, Verschlusszeit und den mecablitz automatisch so, dass in den beiden Aufnahmesituationen, auch im Aufhellblitzbetrieb, zusammen mit dem Blitzlicht ein optimales Aufnahmeergebnis erzielt wird.

Einstellung an der Kamera

Stellen Sie ihre Kamera in die Betriebsart „Vollprogramm", „Programm P", oder ein Motiv-Kreativ-Programm (Land-schaft, Portrat, Sport usw.). An der Kamera und am Objektiv die Autofokus-Betriebsart wahlen.

Einstellung am Blitzgerät

Passen Sie die Zoomposition des Reflektors der Objektivbrennweite an bzw. stellen Sie die Reflektorposition „28 mm" ein.

Sowie Sie die Einstellungen vorgenommen haben und der mecablitze seine Blitzbereitschaft aneigt, konnen Sie mit den Aufnahmen beginnen.

7. Blitztechniken

7.1 Indirektes Blitzen

Direkt geblitzte Bilder sind nicht setzen an ihrer typisch harten und ausgeprägten Schattenbildung zu erkennen. Oft wird auch der physikalisch bedingte Lichtabfall vom Vordergrund zum Hintergrund störend.

Durch indirektes Blitzen können diese Erscheinungen weltgehend vermieden werden, weil das Objekt und der Hintergrund mit zerstreutem Licht which und gleichmäßig ausgeleucht werden kann.

Der Reflektor wird bzw. auf das Geschwenkt, dass er geeignete Reflexflächen (z.B. Decke oder Wände des Raumes) beleuchtet. Der Reflektor des Blitzgerätes ist bis zu 90^ vertical schwenkbar.

Beim vertikalen Schwenken des Reflektors ist darauf zu achten, dass um einen genügend großen Winkel geschwenkt wird, damit kein direktes Licht vom Reflektor auf das Motiv fallen kann. Deshalb mindestens bis zur 60^ Rastposition schwenken.

Das von den Reflexflächen zerstreut reflektierte Licht ergibt eine weiche Ausleuchting des Objektes. Die reflektierende Flächme muss farbneutral bzw. weiß sein und sollte keine Strukturten aufweisen (z. B. Holzbalken an der Decke), die zu Schattenbildung führen können. Für Farbeffekte wähln man Reflexflächen in der entsprechenden Farbe.

Beachten Sie, dass die Reichweite des Blitzichtes beim indirekten Blitzen stark abnimmt. Für normale Zimmerhöhe kann man sich zur Ermittlung der maximen Reichweite mit folgender Faustformel behelfen:

Leitzahl

Reichweite = x2Beleuchtungsabstand x2

7.2 Blitzz synchronisation

7.2.1 Normalsynchronisation

Bei der Normalsynchronisation wird der mecablitz zum Beginn der Verschlusszeit ausgelost (Synchronisation auf den 1.Verschlussvorhang). Die Normalsynchronisation ist der Standardbetrieb und wird von allen Kameras ausgeführrt. Sie ist für die meisten Blitzaufnahmen geeignet. Die Kamera wird abhängig von ihrer Betriebsart auf die Kamerasynchronzeit umgescheltet. Üblich sind Zeiten zwischen 1/30 s und 1/125 s (siehe Kamerabedienungsanlei-tung). Am mecablitz erfolgt keine Einstellung bzw. Anzeige für diesen Betrieb.

7.2.2 Synchronisation auf den 2.Verschlussvorhang (REAR-Betrieb)

Einige Kameras bieten die Möglichkeit zur Synchronisation auf den 2.Verschlussvorhang (REAR-Betrieb).Dabei wird der mecablitz erst zum Ende der Verschlusszeit ausgelost. Dies ist vor allem bei Belichtungen mit langen Verschlusszeiten (langer als z.B.1/30 Sekunde) und bewegten Motiven mit eigener Lichtquelle von Vorteil, weil bewegte Lichtquellen dann einen Lichtschweif hinter sich herziehen, anstatt him - wie beim Synchronisieren auf den 1.Verschlussvorhang - vor sich aufzubauen.

Mit dem Synchronisieren auf den 2. Verschlussvorhang wird somit bei bewegten Lichtquellen eine „naturlichere" Wiedergabe der Aufnahmesituation bewirkt! In Abhängigkeit von ihrer Betriebsart steuert die Kamera langere Verschlusszeiten als ihre Synchronzeit ein.

Die REAR-Funktion ist nur mit den darauf geeigneten Kameras möglich. Die Einstellung erfolgt an der Kamera (siehe Kamerabedienungsanleitung).

7.2.3 Langzeitsynchronisation / SLOW

Verschiedene Kameras bieten in bestimmen Betriebsarten die Mochigkeit des Blitzbetriebs mit Langzeitsynchronisation. These Betriebsart bieten die Mochigkeit bei geringer Umgebungshelligkeit den Bildhintergrund stärker zur Geltung zu bringen. Erreicht wird dies durch Kameraverschlusszeiten die dem Umgebungslicht angepasst sind. Dabei werden von der Kamera automatisch Verschlusszeiten, die länger als die Blitzsynchronzeit sind, eingesteuert. Bei verschieden Kameras wird die Langzeitsynchronisation in bestimmen Kameraprogrammen (z.B. Zeitautomatik „Av" bzw., "A", Nachtaufnahme-Programm usw.) automatisch aktiviert (siehe Kamerabedienungsanleitung).

Verwenden Sie bei langen Verschlusszeiten ein Stativ, um verwackelte Aufnahmen zu vermeiden!

8. Wartung und Pflege

Entfernen Sie Schmutz und Staub mit einem weichen, trokken oder siliconbehandelten Tuch. Verwenden Sie keine Reinigungsmittel - die Kunststoffeile konnten beschädigt werden.

Formierendes Blitz-Kondensators

Der im Blitzgerät eingebaute Blitzkondensator erhält eine physikalische Veränderung, wenn das Gerät längerere Zeit nicht eingeschaltet wird. Aus thisem Grund ist es notwendig, das Gerät im vierteljährlichen Abstand für ca. 10 Min. einzuschalten. Die Batterien bzw. Akkus müssen darüber so viel Energie liefern, dass die Blitzbereitschaft langstens 1 Min. nach dem Einsatz aufluchtet.

Fur Fehlfunktionen und Schäden am mecablitz, verursacht durch Verwendung von Zubehör anderer Hersteller, wird keine Gewährleistung übernommen!

9. Technische Daten

Das Blitzgerät ist über den METZ-Kundendienst updatefähig.

Reflektorpositionen: 28mm - 35mm - 50mm - 85mm
Schwenkbereiche und Raststellungen des Reflektorkopfes: vertical 30^ - 45^ - 60^ - 90^
Blitzdauer: 1/500 s - 1/30.000 s
Farbtemperatur: ca. 5500 K
Filmempfindlichkeit: ISO 25 bis ISO 800
Synchronisation: Niederspannungszündung
Blitzanzahlen (mit voller Lichtleistung):
ca. 160 mit NC-Akku (600 mAh)
ca. 450 mit Hochleistungs-Alkali-Mangan-Batterien
ca. 320 mit NiMH Akkus 1600 mA

Blitzfolgezeit (mit voller Lichtleistung):

ca. 3 s mit NC-Akku

ca. 3 s mit Hochleistungs-Alkali-Mangan-Batterien

Abmessungen (B × H × T): 73 × 110 × 87 mm

Gewicht: 205 g ohne Stromquellen

Lieferumfang: mecablitz mit Bedienungsanleitung

Technische Änderungen und Irrtümer vorbehalten!

Garantiebestimmungen Bundesrepublik Deutschland

1. Die Garantiebestimmungen gelten ausschließlich für Käufe in der Bundesrepublik Deutschland.
2. Im Ausland gelten die Gewährleistungsregelungen des jeweiligen Landes bzw. die Garantieregelungen des Verkäufers.
3. Die nachfolgenden Bestimmungen haben nur für den privaten Gebrauch Gültigkeit.
4. Die Garantiezeit - 24 Monate - beginnnt mit dem Abschluss des Kaufvertrages bzw. mit dem Tag der Auslieferung des Gerätes an den Käufer (Endverbraucher).
5. Garantieansprüche können nur unter Nachweis des Kaufdatum durch Vorlage des vom Verkaufner maschinen erstalten Original-Kaufbeiges geltend gemacht werden.
6. Beanstandete Geräte bitten wir zusammen mit dem Kaufbeleg entweder über den Fachhandler oder direkt an die Firma Metz-Werke GmbH & Co KG - Zentralkundendienst - Ohmstrasse 55, 90513 Zirndorf, transportischer verpack, unter genauer Schildung der Beanstandung, einzusenden. Sie können unter den gleichen Bedingungen auch an die autorisierten Kundendienststellen der Firma Metz-Werke GmbH & Co KG eingesamt werden. Hin- und Rücksendung erfolgen auf Gefahr des Kaufers.
7. Die Garantie besteht darin, daß Geräte, die infolge eines anerkannten Fabrikations- oder Materialfehlers defekt geworden sind,

kostenlos repaieriert oder, soweit eine Reparatur unverhältnismäßig ist, ausgetauscht werden.

Eine weitergehende Haftung, insbesondere für Schäden, die nicht am Gerät selbst entstanden sind, ist ausgeschlossen. Dies gilt nicht, soweit im Falle des Vorsatzes oder der groben Fahrlösigkeit zwingend gehafelt wird.

Garantieleistungen bewirken weder eine Veränderung der Garantiezeit, noch wird für die ersetzen oder nachgebesserten Teile eine neue Garantiezeit begründet.

1. Unsachgemäß Behandlung und Eintriffe durch den Käufer oder Dritte, schreiben die Garantieverpflichtungen sowie alle weiteren Ansprüche aus.

Ausgenommen von der Garantie sind ferner Schäden oder Fehler, die durch Nichtbeachtung der Gebrauchsanleitung, Mechanische Beschäftigung, ausgelaufene Batterien oder durch höhere Gewalt, Wasser, Blitz etc. entstanden sind.

Ferner sind Verschleit, Verbrauch sowie übermäßige Nutzung von der Garantie ausgenommen. Hiervon sind vor allem folgende Teile betroffen: Blitzrohfe, fest eingebaute Akkus, Kontakte, Verbindungskabel.

1. Durch diese Garantiebestimmungen werden die Gewährleistungsansprüche des Käufers gegenüber dem Verkauf nicht berührt.

Metz-Werke GmbH & Co KG

Avant-propos

9. Technische gegevens

De flitser kan via de METZ-klantenservice geüppdatet worden.

Reflectorstanden: 28 mm - 35 mm - 50 mm - 85 mm
Zwenkbereiken en kliktstanden van de reflector:
vertical 30^ - 45^ - 60^ - 90^

Flitsduur: 1/500 s. - 1/30.000 s.

9.1 Leitzahlentabelle des mecablitz für volle Lichtleistung im Meter-System

Batterien/Akkus gehoren nicht in den Hausmüll!

Bitte bedieren Si sich bei der Rückgabe verbrauchter

Batterien/Akkus eines vorhandenen Rücknahmesystems.

BittegebenSienur entladene Batterien/Akkusab.

Batterien/Akkus sind in der Regel dann entladen, wenn das damit betriebene Gerät

• abschaltet und signalisiert „Batterien leer"
• nach längerem Gebrauch der Batterien nicht mehr einwandfrei Funktioniert.

Zur Kurzschlußsicherheit sollen den Batteriepole mit einem Klebestreifen überdeckt werden.

Deutschland: Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben.

Sie konnen ihre alten Batterien überall dont unengeltlich abgeben, wo die Batterien gekauft wurden. Ebenso bei den öffentlichen Sammelstellen in Ihr Stadt oder Gemeinde.

These Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthalt Blei
Cd = Batterie enthalt Cadmium
Hg = Batterie enthalt Quecksilber
Li = Batterie enthalt Lithium

Ihr Metz-Produkt wurde mit hochwertigen Materialien und Komponenten entwicken und hergestellt, die recyclbar sind und wieder verwendet werden konnen.

Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen.

Bitte entsorgen Sie这点es Gerät bei ihrer örtlichen communalen Sammelstelle oder im Recycling Centre.
Bitte halten Sie mit die Umwelt, in der wir生产生活, zu erhalten.

D
F

Metz - Werke GmbH & Co KG • Postfach 1267 • D-90506 Zirndorf • [e-mail] • www.metz.de
