MANUAL DE USUARIO ALTIMAX SUUNTO

DATOS DE CONTACTO DE SERVICIO AL CLIENTE Suunto Oy Tel. +358 9 875870 Fax +358 9 87587301 Suunto USA Canadá Centro de llamadas para Europa Tel. 1 (800) 543-9124 Tel. 1 (800) 776-7770 Tel. +358 2 284 11 60 Sitio web de Suunto www.suunto.com

1.5 MEDICIONES Y UNIDADES ...................................................................................... 10

1.5.1 Selección de las unidades de medida ......................................................... 10

1.6 CALIBRACIÓN DEL SENSOR DE PRESIÓN ............................................................. 11

1.7 CONSERVACIÓN Y MANTENIMIENTO ...................................................................... 11

2.4.1 Cómo ajustar el temporizador de cuenta atrás ............................................

2.4.2 Cómo poner en marcha el temporizador de cuenta atrás ........................... 18

3.1 AJUSTE DEL ALTÍMETRO .........................................................................................

3.2 MODO SECUNDARIO DE MEDICIÓN DE LA VARIACIÓN DE ALTITUD ..................

3.2.1 Cómo iniciar la medición de la variación de altitud .....................................

3.3 MODO SECUNDARIO DE MEMORIA DE 24 HORAS ...............................................

CAPÍTULO 4 MODO BAROMETER .................................................. 28

4.1 MODO SECUNDARIO DE MEDICIÓN DE LA VARIACIÓN DE PRESIÓN .................

4.1.1 Cómo iniciar la medición de la variación de presión ...................................

4.2 MODO SECUNDARIO DE MEMORIA DE 4 DÍAS ......................................................

6.1 GENERALIDADES ..................................................................................................... 37

6.1.1 ¿Es resistente al agua el ordenador de muñeca? ....................................... 37

6.1.2 ¿Cuánto tiempo durará la pila? ................................................................... 37

6.1.3 ¿Qué significan los segmentos de la circunferencia? ................................. 37

6.1.4 ¿Por qué los segmentos de la circunferencia se mueven hacia la izquierda

(en el sentido contrario a las agujas del reloj)? .......................................... 38

6.1.5 ¿Por qué hay dos símbolos sobre la barra indicadora de modo y qué

significan? ................................................................................................... 38 6.2 MODO TIME .............................................................................................................. 38

6.2.1 ¿Por qué crece y se reduce el número de segmentos activos de la

circunferencia cuando estoy en el modo Time? .......................................... 38

6.2.2 ¿Cuál es el tiempo máximo que puedo tener activado el temporizador? .... 39

6.3 MODO ALTIMETER ................................................................................................... 39

6.3.1 ¿Cómo puedo borrar el diario? ................................................................... 39

6.3.2 ¿De qué forma se borra automáticamente el diario? .................................. 39

6.3.3 ¿Cuántos diarios puedo grabar? ................................................................. 39

6.3.4 ¿En qué consiste la lectura de duración? ................................................... 40

6.3.5 ¿Cuál es la cifra máxima en metros/pies de los datos de ascenso o

descenso vertical total del historial de diarios? .......................................... 40

6.3.6 Si desciendo caminando desde una altitud de 5.000 pies hasta los 3.000

pies y vuelvo a ascender hasta los 8.000 pies, ¿indicará el modelo Vector estas altitudes o las compensará? ............................................................. 40

6.3.7 ¿Por qué indica la medición de ascenso/descenso vertical distintas lecturas

incluso si estoy dentro de una misma habitación y no salgo de ella? ......... 41

6.4 MODO BAROMETER ................................................................................................ 42

6.4.1 ¿Qué es el pequeño cuadro que aparece en la parte superior izquierda de la

pantalla? ..................................................................................................... 42

6.4.2 ¿Muestra el ordenador de muñeca las tendencias futuras de las condiciones

meteorológicas? ......................................................................................... 42

6.4.3 ¿Qué quieren decir los términos “presión absoluta” y “presión relativa”? ... 42

6.4.4 ¿Qué es la compensación de temperatura? ............................................... 42

6.5 MODO COMPASS ..................................................................................................... 43

6.5.1 ¿Para qué sirve la corona giratoria externa? ............................................... 43

6.5.2 ¿Cómo puedo conocer la declinación correcta de mi zona para poder

configurar mi ordenador de muñeca? ......................................................... 43

6.6 EFECTO DE LA TEMPERATURA DEL AIRE SOBRE LA MEDICIÓN DE ALTITUD ... 43

CAPÍTULO 11 LIMITACIONES DE RESPONSABILIDAD Y

CUMPLIMIENTO DE LA NORMA ISO 9001 ..................................... 47

CAPÍTULO 12 ELIMINACIÓN DEL DISPOSITIVO ........................... 48

CAPÍTULO 1 INTRODUCCIÓN

1.1 INFORMACIÓN GENERAL

El ordenador de muñeca es un fiable instrumento electrónico de alta precisión diseñado para uso recreativo. Los entusiastas de los deportes al aire libre que practican deportes como el esquí, el piragüismo, la escalada, el senderismo y el ciclismo pueden confiar en la exactitud del ordenador de muñeca. Este ordenador de muñeca diseñado ergonómicamente pesa 55 gramos y se fabrica con una pantalla de LCD que incluye una gran pantalla para números diseñada para una lectura clara en prácticamente cualquier situación. Nota: El ordenador de muñeca no debe utilizarse para la obtención de mediciones que requieran una precisión profesional o industrial y no debe usarse para obtener mediciones durante actividades como la caída libre, el paracaidismo o el parapente o el vuelo en autogiro o en ultraligero. NOTA IMPORTANTE: UNA PÁGINA DESPLEGABLE QUE SE ENCUENTRA EN LA CUBIERTA INTERIOR DE ESTE MANUAL ILUSTRA GRÁFICAMENTE E IDENTIFICA LAS PROPIEDADES DEL ORDENADOR DE MUÑECA Y DE LA PANTALLA DE LCD. ESTA PÁGINA HA SIDO DISEÑADA PARA AYUDAR A LOS USUARIOS A COMPRENDER LAS DISTINTAS FUNCIONES Y EL PROCESO QUE SE SIGUE PARA CONFIGURARLAS.

1.2 FUNCIONES PRINCIPALES (MODOS)

A pesar de que la guía del usuario es aplicable a todos los modelos de ordenador de muñeca, en la tabla siguiente se indican las funciones y diferencias de manejo de los distintos modelos. Funciones Modelos de ordenador de muñeca Altimax S-Lander Vector X-Lander Hora

Dentro de cada una de estas funciones, los modos secundarios asociados ofrecen un grado mayor de utilidad al propietario.

Todas las características esenciales, así como los modos secundarios, se explican en detalle a continuación de esta sección. Nota: Los modelos de ordenador de muñeca Vector y X-Lander comparten las mismas funciones que se comparten entre el Altimax y el S-Lander. La diferencia consiste en que los modelos Vector y Altimax cuentan con una resistente carcasa de plástico mientras que los modelos X-Lander y S-Lander tienen un exterior de aluminio pulido.

1.2.1 Funciones de retroiluminación

El ordenador de muñeca cuenta con una retroiluminación electroluminiscente. Para activarla, presione y mantenga presionado el botón [Mode] durante 2 segundos. La retroiluminación permanece encendida durante 5 segundos. Si se presiona el botón [Mode] durante este intervalo, se reinicia el periodo de 5 segundos para continuar con la retroiluminación.

1.2.2 Resistencia al agua

Este producto es resistente al agua. La resistencia al agua se ha probado a una profundidad de 30 m de acuerdo con la norma ISO 2281 (www.iso.ch). Nota: El ordenador de muñeca no es un instrumento de inmersión.

1.3 FUNCIONES DE LOS BOTONES

Para el manejo del ordenador de muñeca se utilizan cuatro botones: [Mode], [+] (ENCENDER/APAGAR), [-] (rumbo rápido) y [Select].

Se encuentra en la parte superior derecha del ordenador de muñeca.

• En el nivel de modo principal, el usuario puede presionar el botón [Mode] para seleccionar o para moverse de un modo a otro o de una función a otra (TIME, ALTI, BARO, COMP).
• En el nivel de modo secundario, una presión en el botón [Mode] devuelve al usuario al nivel de modo principal.
• En el proceso de configuración, una presión en el botón [Mode] acepta los cambios o preferencias. Al

volver a presionar el botón, el usuario vuelve al nivel de modo principal. Mantenga presionado el botón durante 2 segundos para activar la función de retroiluminación.

Se encuentra en la parte inferior derecha del ordenador de muñeca.

• En el proceso de configuración, la presión en el botón [+] cambia o desplaza el valor hacia arriba.
• En las funciones de temporizador y de diario, este botón puede actuar como botón de puesta en marcha/ parada (o encendido/apagado).

Se encuentra en la parte inferior izquierda del ordenador de muñeca.

• En el proceso de configuración, la presión en el botón [-] cambia o desplaza el valor hacia abajo.
• En los modelos Vector y X-Lander, este botón se conoce también como el botón de "rumbo rápido". Al presionar el botón [-] en cualquiera de los modos principales, aparece rápidamente el modo de brújula, que muestra la brújula normal o la función de seguimiento de rumbo (en función de qué tipo de pantalla se haya elegido en el modo de brújula).
• En los modelos Altimax y S-Lander, este botón se conoce también como el botón de "acumulado rápido". Presione el botón [-] en cualquiera de los modos principales para ver rápidamente la información acumulada sobre la información grabada en el diario actual. Nota: Encontrará más detalles sobre esta función en la página 26 de este manual.

1.3.4 Botón [Select]

Se encuentra en la parte superior izquierda del ordenador de muñeca.

• En el nivel de modo principal, el usuario puede presionar el botón [Select] para entrar en los modos secundarios de la función correspondiente o para volver al modo principal en el que se encuentra.
• En el modo principal o el modo secundario, el usuario puede mantener presionado el botón [Select] durante más de 2 segundos para entrar en el proceso de configuración.
• En el proceso de configuración, el botón [Select] permite al usuario moverse por las unidades o valores configurables y determinar sus preferencias.

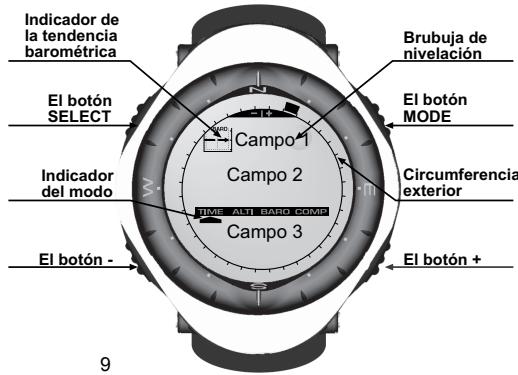

La pantalla se ha diseñado para proporcionar la máxima claridad y facilidad al usuario. Se divide en varias zonas o áreas.

• La circunferencia exterior delimita el contorno de la pantalla de LCD. Los segmentos periféricos se encuentran en la circunferencia exterior.
• Un indicador de tendencia barométrica proporciona una referencia rápida para la previsión de las condiciones meteorológicas.
• El campo 1 muestra valores de número o texto en función del modo o el modo secundario en el que se encuentra el usuario.
• El campo 2 muestra números grandes y/o la unidad de medida relacionada con la función.
• Una barra indicadora de modo muestra los modos (funciones) principales del ordenador de muñeca (una punta de flecha triangular situada inmediatamente debajo de la barra indica el modo que está viendo el usuario). Indicador de
• El campo 3 muestra números la tendencia Brubuja de y/o texto. barométrica nivelación El botón MODE El botón SELECT Campo 1 Indicador del modo Campo 2 Circumferencia exterior Campo 3 El botón -

El ordenador de muñeca cuenta con dos sistemas de medidas: métrico o británico. Unidades de medida métricas m/min mbar Unidades de medida británicas ft (pies) ft/min (pies/min) inHg (pulgadas de mercurio)

1.5.1 Selección de las unidades de medida

Para cambiar la unidad de medida mostrada:

1. Compruebe el indicador de modo. Si la flecha de modo no se encuentra en TIME, PRESIONE el botón

[Mode] hasta que la flecha se encuentre justo debajo de TIME en la barra indicadora de modo.

2. PRESIONE simultáneamente los botones [Mode] y [Select] y manténgalos presionados durante 3 segundos.

El campo 1 mostrará momentáneamente “SET” y pasará a mostrar “UNI” (figura 43). Nota: Si el usuario no presiona ningún botón durante 1 minuto en el modo de configuración, la pantalla cerrará automáticamente la configuración. ADVERTENCIA: Si el usuario presiona el botón [Select] (y no lo mantiene presionado durante 2 segundos) durante el modo de configuración “UNI”, el usuario entrará en el modo de calibración del sensor de presión. Consulte la sección siguiente para obtener más detalles.

3. PRESIONE el botón [Select] y manténgalo presionado durante 2 segundos. A la derecha del campo 2,

parpadeará la indicación “m” o “ft”.

4. PRESIONE el botón [+] para cambiar entre “m” y “ft”.

5. Tras mostrar la unidad de medida deseada, PRESIONE el botón [Select] para pasar a la unidad siguiente.

Debajo de la indicación “m” o “ft” del campo 2, empezará a parpadear la indicación “mbar” o “inHg”.

6. PRESIONE el botón [+] para cambiar entre “mbar” y “inHg”.

7. Tras mostrar la unidad de medida deseada, PRESIONE el botón [Select] para pasar a la unidad siguiente.

En la parte superior derecha del campo 1 (justo sobre la burbuja), parpadeará la indicación “°C” o “°F”.

8. PRESIONE el botón [+] para cambiar entre “°C” y “°F”.

9. Tras mostrar la unidad de medida deseada, PRESIONE el botón [Select] para pasar a la unidad siguiente.

En la parte superior central del campo 1, parpadeará la indicación “m/min” o “ft/min”. 10.PRESIONE el botón [+] para cambiar entre “m/min” y “ft/min”. 11.Tras mostrar la unidad de medida deseada, PRESIONE el botón [Mode] para aceptar los cambios. PRESIONE el botón [Mode] de nuevo para volver al modo principal de hora. La selección de las unidades de medida ha finalizado.

1.6 CALIBRACIÓN DEL SENSOR DE PRESIÓN

Ésta es una CALIBRACIÓN DE AJUSTE DE FÁBRICA. Si se encuentra en este modo, le recomendamos encarecidamente que salga de ajuste presionando el botón [Mode]. La calibración de este ajuste AFECTARÁ NEGATIVAMENTE a los ajustes de altitud y presión barométrica del ordenador de muñeca. En este ajuste, el usuario verá la indicación “SNR” (sensor) en el campo 1. No presione el botón [+] o [-] para ajustar la presión. Sólo debe salir de este ajuste presionando el botón [Select] para volver al modo de configuración “UNI” o presionando el botón [Mode] para volver al modo principal. Si la calibración del ajuste de presión ha sido alterada por error, póngase en contacto con nuestro departamento de asistencia de productos.

1.7 CONSERVACIÓN Y MANTENIMIENTO

Realice únicamente los procedimientos detallados que se explican en este manual. No realice ninguna otra operación de servicio técnico en el ordenador de muñeca ni intente abrir su carcasa ni desmontar los botones o la corona. Proteja el ordenador de muñeca de golpes, temperaturas extremas o exposición prolongada a la luz solar directa. Mientras no lo utilice, debe conservar el ordenador de muñeca en un entorno limpio y seco a temperatura ambiente.

Puede limpiar el ordenador de muñeca con un paño levemente humedecido (en agua caliente). Aplique una solución jabonosa suave para eliminar manchas o marcas persistentes de una zona. Evite la exposición del ordenador de muñeca a sustancias químicas agresivas, como gasolina, disolventes limpiadores, acetona, alcohol, adhesivos y pinturas, dado que pueden causar daños a las juntas, la carcasa y el acabado de la unidad. No intente nunca desmantelar el ordenador de muñeca ni realice operaciones de servicio técnico por sí solo. Asegúrese de que la zona que rodea a los sensores (en el reverso del instrumento) esté libre de suciedad y arena. No inserte nunca ningún objeto en las aberturas para sensores del ordenador de muñeca.

1.7.1 Sustitución de la pila

El ordenador de muñeca utiliza una pila de litio de tres voltios del tipo: CR 2430. La máxima vida útil esperada es de aproximadamente de 12 a 18 meses. El indicador de carga insuficiente en la pila se activa cuando queda del 5% al 15% de la carga de la pila. Cuando esto se produzca, recomendamos sustituir la pila. Un clima extremadamente frío también activa el indicador de advertencia de carga de la pila. Incluso si el indicador se activa, es posible que no tenga que sustituir la pila en estas condiciones. Si la temperatura es superior a los 10 °C y se activa el indicador de carga insuficiente en la pila, debe sustituirla. Nota: Un uso intensivo de la retroiluminación electroluminiscente, el altímetro y la brújula reduce significativamente la vida útil de la pila. Para sustituir la pila:

1. Dé la vuelta al ordenador de muñeca para ver el reverso.

2. Inserte una moneda en la ranura para moneda que se encuentra en la cubierta del compartimento de la

3. Gire la moneda en el sentido contrario a las agujas del reloj hasta la posición de apertura marcada en el

reverso de la carcasa.

4. Retire la cubierta del compartimento de la pila.

5. Retire la pila gastada del compartimento de la pila y asegúrese de que la junta tórica y todas las superficies

estén limpias y secas y libres de daños. No estire en exceso la junta tórica.

6. Inserte la nueva pila en el compartimento de la pila (con el lado negativo orientado hacia abajo y el lado

positivo hacia arriba).

7. Asegúrese de que la junta tórica esté bien colocada para garantizar la estanqueidad del ordenador de

muñeca. Vuelva a montar la cubierta del compartimento de la pila en el reverso del ordenador de muñeca.

8. Vuelva a insertar una moneda en la ranura para moneda. Por último:

9. Gire la moneda en el sentido de las agujas del reloj hasta la posición de cierre marcada en el reverso de

la carcasa. Nota: La sustitución de la pila debe realizarse con el máximo cuidado para garantizar que el ordenador de muñeca siga siendo resistente al agua. El operador es responsable de tomar las precauciones oportunas para garantizar que el ordenador de muñeca siga siendo resistente al agua. Tras cada sustitución de la pila, es necesario calibrar el sensor magnético. Los detalles sobre cómo realizar este procedimiento se encuentran en la sección Calibración de la brújula de este manual.

CAPÍTULO 2 MODO TIME

El modo Time ofrece al usuario:

• Una indicación de hora ajustable de 24/12 horas.
• Un calendario preprogramado hasta el año 2089.
• Tres modos secundarios: tres alarmas diarias, cronómetro y temporizador de cuenta atrás. Para ver y usar el modo Time: Compruebe la posición de la barra indicadora de modo. Si la flecha de modo no se encuentra en TIME, PRESIONE el botón [Mode] hasta que la flecha se encuentre justo debajo de TIME en la barra. En el modo TIME (figura 10):
• El campo 1 indica el día de la semana.
• El campo 2 indica la hora actual.
• El campo 3 indica la fecha (mes/día).
• La circunferencia exterior indica gráficamente el tiempo en segundos. El modo Time y todos sus modos secundarios pueden ser ajustados a través del programa de configuración del ordenador de muñeca.

Para ajustar la hora:

1. PRESIONE el botón [Select] y manténgalo presionado durante 2 segundos. En el campo 3, empezarán a

parpadear los segundos (figura 11).

2. PRESIONE el botón [+] para aumentar los segundos o PRESIONE el botón [-] para poner a cero los

3. Tras mostrar los segundos deseados, PRESIONE el botón [Select] para pasar al ajuste siguiente. A la

derecha del campo 2, empezarán a parpadear los minutos.

4. PRESIONE el botón [+] para aumentar los minutos o PRESIONE el botón [-] para reducir los minutos.

5. Tras mostrar los minutos deseados, PRESIONE el botón [Select] para pasar al ajuste siguiente. En el

centro del campo 2, empezará a parpadear la hora.

6. PRESIONE el botón [+] para aumentar las horas o PRESIONE el botón [-] para reducir las horas.

7. Tras mostrar las horas deseadas, PRESIONE el botón [Select] para pasar al ajuste siguiente. En el campo

1, empezará a parpadear la opción de indicación horaria de 24 o 12 horas.

8. PRESIONE el botón [+] para cambiar entre "24hr" y "12hr".

Nota: Si elige la indicación de 12 horas, aparecerá AM o PM debajo de las horas en el campo 2.

9. Tras mostrar la indicación horaria deseada, PRESIONE el botón [Select] para pasar al ajuste siguiente. En

el centro del campo 2, empezará a parpadear el año (figura 12). 10.PRESIONE el botón [+] para aumentar el año o PRESIONE el botón [-] para reducirlo. 11.Tras mostrar el año deseado, PRESIONE el botón [Select] para pasar al ajuste siguiente. En el centro del campo 3, empezará a parpadear el mes, en forma de número. 12.PRESIONE el botón [+] para aumentar el mes o PRESIONE el botón [-] para reducirlo. 13.Tras mostrar el mes deseado, PRESIONE el botón [Select] para pasar al ajuste siguiente. A la derecha del campo 3, empezará a parpadear el día del mes. 14.PRESIONE el botón [+] para aumentar el día o PRESIONE el botón [-] para reducirlo. Nota: Una vez que el usuario ha determinado el año, el mes y el día, el ordenador de muñeca indicará el día de la semana en el campo 1. No es posible cambiar la visualización mes/día norteamericana al formato día/ mes.

15. Tras mostrar la fecha deseada, PRESIONE el botón [Mode] para aceptar los cambios y volver al modo

principal. Nota: Si el usuario no presiona ningún botón durante 1 minuto en el modo de configuración, la pantalla cerrará automáticamente la configuración. El ajuste de la hora ha finalizado.

2.2 MODO SECUNDARIO DE ALARMA DIARIA

El ordenador de muñeca permite al usuario seleccionar e introducir ajustes para un máximo de tres alarmas. En el modo TIME, PRESIONE una vez el botón [Select] para entrar en este modo secundario. En el modo secundario de alarma diaria (figura 39):

• El campo 1 indica “ON” u “OFF” (el estado de activación de una alarma determinada).
• El campo 2 indica la hora de una alarma determinada.
• El campo 3 indica el número de la alarma (1, 2 ó 3) que está mostrando el usuario. Presione el botón [+] o [-] para seleccionar las alarmas 1 ,2 ó 3. A continuación, cambie los ajustes de la forma descrita en la sección siguiente.

2.2.1 Cómo activar las alarmas diarias

1. PRESIONE el botón [+] o [-] para seleccionar la alarma que desee activar (1, 2 ó 3).

2. PRESIONE el botón [Select] y manténgalo presionado durante 2 segundos. En el campo 1, empezará a

parpadear la opción “ON” u “OFF”.

3. PRESIONE el botón [+] para cambiar entre “ON” y “OFF”.

4. Tras mostrar el ajuste deseado, PRESIONE el botón [Select] para pasar al ajuste siguiente. En el centro

del campo 2, empezará a parpadear la hora.

5. PRESIONE el botón [+] para aumentar las horas o PRESIONE el botón [-] para reducir las horas.

6. Tras mostrar las horas deseadas, PRESIONE el botón [Select] para pasar al ajuste siguiente. A la derecha

del campo 2, empezarán a parpadear los minutos.

7. PRESIONE el botón [+] para aumentar los minutos o PRESIONE el botón [-] para reducir los minutos.

8. Tras mostrar los minutos deseados, PRESIONE el botón [Mode] para aceptar los cambios y salir del

programa de configuración. Aparecerá una pequeña campana en la parte inferior izquierda del campo 2, para indicar que hay una alarma activada. La configuración de la alarma ha finalizado. Para activar hasta tres alarmas, repita los pasos del 1 al 8 con la alarma seleccionada (1, 2 ó 3). Nota: No es posible cambiar el volumen de la alarma.

2.3 MODO SECUNDARIO DE CRONÓMETRO

El modo secundario de cronómetro del ordenador de muñeca permite obtener mediciones de tiempos parciales y dos tiempos de finalización de hasta 23 horas, 59 minutos y 59 segundos. En el modo TIME, PRESIONE dos veces el botón [Select] para entrar en este modo secundario. En el modo secundario de cronómetro (figura 40):

El campo 1 indica los segundos y décimas de segundo. El campo 2 indica la hora actual. El campo 3 indica las horas y minutos y, en el extremo derecho, “stopwatch”.

2.3.1 Cómo usar el cronómetro

Existen tres modos de temporización a disposición del usuario:

• Una medición de tiempo transcurrido.
• Una medición de tiempo parcial.
• Dos mediciones de tiempo de finalización. En el modo de tiempo transcurrido:

1. PRESIONE el botón [+] para poner en marcha, parar y reanudar el cronómetro en el modo secundario de

2. PRESIONE el botón [-] para poner a cero el cronómetro una vez parado éste.

En el modo de tiempo intermedio:

1. PRESIONE el botón [+] para poner en marcha el cronómetro en el modo secundario de cronómetro.

2. PRESIONE una vez el botón [-] para detener el cronómetro y para mostrar un tiempo intermedio.

3. PRESIONE una segunda vez el botón [-] para liberar la visualización del tiempo intermedio y volver a la de

4. PRESIONE el botón [+] para parar el cronómetro.

5. PRESIONE el botón [-] para poner a cero el cronómetro una vez parado éste.

En el modo de tiempo de finalización para dos personas:

1. PRESIONE el botón [+] para poner en marcha el cronómetro en el modo secundario de cronómetro.

2. PRESIONE una vez el botón [-] para detener el cronómetro para mostrar el tiempo de finalización de la

3. PRESIONE el botón [+] para parar el cronómetro.

4. PRESIONE una segunda vez el botón [-] para liberar y mostrar el tiempo de finalización de la segunda

5. PRESIONE el botón [-] para borrar los tiempos del cronómetro y ponerlo a cero.

Nota: Si la función de cronómetro está activada, el cronómetro seguirá funcionando y se mantendrá en segundo plano mientras el usuario se encuentra en otros modos principales o secundarios. El usuario puede saber que el cronómetro sigue activado porque sigue parpadeando el texto “stopwatch” en el campo 3. Medición del tiempo transcurrido Medición del tiempo dividido Tiempos de los dos corredores Iniciar Iniciar Iniciar Parar Liberar Dividir (tiempo del primer corredor) Reiniciar Liberar división Parar Parar Parar Liberar división (tiempo del segundo corredor) Borrar Borrar Borrar

2.4 MODO SECUNDARIO DE TEMPORIZADOR DE CUENTA

ATRÁS En el modo TIME, PRESIONE tres veces el botón [Select] para entrar en este modo secundario. En el modo secundario de temporizador de cuenta atrás (figura 41):

El campo 1 indica los segundos. El campo 2 indica la hora actual. El campo 3 indica las horas y minutos y, en el extremo inferior derecho, la palabra “timer”.

2.4.1 Cómo ajustar el temporizador de cuenta atrás

1. PRESIONE el botón [Select] y manténgalo presionado durante 2 segundos. En el campo 1, empezarán a

parpadear los segundos.

2. PRESIONE el botón [+] para aumentar los segundos o PRESIONE el botón [-] para reducirlos.

3. Tras mostrar los segundos deseados, PRESIONE el botón [Select] para pasar al ajuste siguiente. A la

derecha del campo 3, empezarán a parpadear los minutos.

4. PRESIONE el botón [+] para aumentar los minutos o PRESIONE el botón [-] para reducir los minutos.

5. Tras mostrar los minutos deseados, PRESIONE el botón [Select] para pasar al ajuste siguiente. En el

centro del campo 3, empezará a parpadear la hora.

6. PRESIONE el botón [+] para aumentar las horas o PRESIONE el botón [-] para reducir las horas.

7. Tras mostrar las horas deseadas, PRESIONE el botón [Mode] para aceptar los cambios y salir del programa

8. La configuración del temporizador de cuenta atrás ha finalizado.

2.4.2 Cómo poner en marcha el temporizador de cuenta atrás

Para poner en marcha el temporizador de cuenta atrás:

1. PRESIONE el botón [+] para poner en marcha, parar y reanudar el temporizador en el modo secundario de

temporizador de cuenta atrás.

2. PRESIONE el botón [-] para poner a cero el temporizador una vez parado el éste.

Nota: Si la función de temporizador de cuenta atrás está activada, el temporizador seguirá funcionando y se mantendrá en segundo plano mientras el usuario se encuentra en otros modos principales o secundarios. El usuario puede saber que el temporizador de cuenta atrás sigue activado porque sigue parpadeando el texto “timer” en el campo 3.

2.5 MODO SECUNDARIO DE SEGUNDO RELOJ (ALTIMAX Y

S-LANDER) Nota: Esta función está presente en los ordenadores de muñeca Altimax y S-Lander. En el modo TIME, PRESIONE cuatro veces el botón [Select] para entrar en este modo secundario. En el modo de segundo reloj (figura 42):

• El campo 1 indica "dUA" para indicar el segundo reloj.
• El campo 2 indica la hora actual.
• El campo 3 indica la segunda hora (por ejemplo la hora de su lugar de origen). El usuario puede mostrar los segundos durante este modo secundario presionando el botón [+]. Los segundos aparecen en el campo 3 durante 10 segundos. A continuación, la pantalla vuelve la visualización del segundo reloj.

2.5.1 Ajuste del segundo reloj

En el modo de segundo reloj:

1. PRESIONE el botón [Select] y manténgalo presionado durante 2 segundos. En el campo 3, empezarán a

parpadear las horas.

2. PRESIONE el botón [+] para aumentar las horas o PRESIONE el botón [-] para reducir las horas.

3. Tras mostrar las horas deseadas, PRESIONE el botón [Select] para pasar al ajuste siguiente. En el campo

3, a la derecha de las horas, empezarán a parpadear los minutos.

4. PRESIONE el botón [+] para aumentar los minutos o PRESIONE el botón [-] para reducir los minutos.

5. Tras mostrar los minutos deseados, PRESIONE el botón [Mode] para aceptar los cambios y salir del

programa de configuración.

6. La configuración del segundo reloj ha finalizado.

El segundo reloj no varía al ajustar la hora del modo de reloj principal. Por ejemplo, si ajusta el segundo reloj para mostrar la hora de su lugar de origen, esta hora se mostrará siempre en este modo secundario incluso si viaja a un lugar situado en otra zona horaria y ajusta la hora del modo de reloj principal. Nota: La función de segundo reloj es completamente independiente y no afecta a las alarmas ni las funciones de memoria. Estas funciones dependen de la hora local actual.

CAPÍTULO 3 MODO ALTIMETER

El modo Altimeter ofrece al usuario:

Una unidad de medida ajustable, que puede ser metros o pies: rango en metros de -500 a 9.000; rango en pies de -1.600 a 29.500.

• Una resolución de 5 m o 10 pies.
• La actualización en la pantalla de la velocidad de ascenso o descenso en intervalos de 1 segundo durante 3 minutos y a continuación cada 10 segundos o menos.
• Una memoria automática de 24 horas en intervalos de una hora, con indicación de la altitud y la velocidad de ascenso/descenso.
• Un diario con capacidad de aproximadamente 3.800 conjuntos de datos (un conjunto = altitud, velocidad de ascenso/descenso vertical y hora). Para ver y usar el modo Altimeter: Compruebe la posición de la barra indicadora de modo. Si la flecha de modo no se encuentra en ALTI, PRESIONE el botón [Mode] hasta que la flecha se encuentre justo debajo de ALTI en la barra. En el modo ALTIMETER (figura 1):
• El campo 1 indica la velocidad de ascenso o descenso vertical.
• El campo 2 indica la altitud actual en incrementos de 5 metros o 10 pies (en función de la unidad de medida seleccionada).
• El campo 3 indica la hora actual.
• La circunferencia exterior representa gráficamente la altitud en cientos de metros o pies como fracciones de mil unidades, siendo un círculo completo equivalente a 1.000.

NOTA IMPORTANTE: PARA PODER AJUSTAR LA ALTITUD EN EL MODO ALTIMETER, DEBE CONOCER LA ALTITUD. PUEDE OBTENER ESA INFORMACIÓN CON AYUDA DE UN MAPA TOPOGRÁFICO EN EL QUE SE INDIQUE LA UBICACIÓN ACTUAL JUNTO CON LA ALTITUD ASOCIADA. EL USUARIO PUEDE CONTINUAR Y SEGUIR LAS INSTRUCCIONES DE AJUSTE DEL ALTÍMETRO QUE APARECEN EN LA SECCIÓN SIGUIENTE. EN LA PÁGINA 41 DE ESTE MANUAL ENCONTRARÁ DETALLES SOBRE EL EFECTO DE LA TEMPERATURA DEL AIRE SOBRE LA MEDICIÓN DE LA ALTITUD. SI NO SE CONOCE LA ALTITUD, EL USUARIO PUEDE CONFIGURAR LA PRESIÓN A NIVEL DEL MAR EN EL MODO BAROMÉTRICO (CONSULTE LA PÁGINA 31 SOBRE EL AJUSTE DE LA PRESIÓN A NIVEL DEL MAR). EL AJUSTE DE LA PRESIÓN A NIVEL DEL MAR AJUSTARÁ EL ALTÍMETRO A LA ALTITUD ACTUAL, CON UNA VARIACIÓN DE DIEZ METROS O POCOS CIENTOS DE PIES. LA INFORMACIÓN DE LA PRESIÓN ACTUAL A NIVEL DEL MAR PUEDE OBTENERSE DE PERIÓDICOS, SERVICIOS DE NOTICIAS LOCALES, PARTES METEOROLÓGICOS, LOS SERVICIOS DE UN AEROPUERTO LOCAL O CONSULTANDO LA INFORMACIÓN METEOROLÓGICA A TRAVÉS DE INTERNET.

3.1 AJUSTE DEL ALTÍMETRO

Al ajustar el altímetro, es posible hacer tres procesos diferentes:

Altitud de referencia (altitud conocida en la ubicación actual). Alarma de altitud (avisa al usuario cuando se alcance una altitud determinada programada previamente). El intervalo de grabación de diario (permite al usuario ver la altitud y la velocidad de movimiento vertical dentro de un intervalo de tiempo elegido). Para comenzar:

1. PRESIONE el botón [Select] y manténgalo presionado durante 2 segundos. En el campo 1 aparece el

texto “RE” (que indica "altitud de referencia"). En el campo 2, empezará a parpadear la altitud actual (figura 2).

2. PRESIONE el botón [+] para aumentar la altitud o PRESIONE el botón [-] para reducir la altitud.

3. Tras mostrar la altitud de referencia deseada, PRESIONE el botón [Mode] para aceptar los cambios y

volver al modo principal o PRESIONE el botón [Select] para pasar al ajuste siguiente. En el campo 1, empezará a parpadear la opción “ON” u “OFF” (figura 3).

4. PRESIONE el botón [+] para cambiar entre “ON” y “OFF” para la alarma de altitud.

5. Tras mostrar el ajuste deseado, PRESIONE el botón [Select] para pasar al ajuste siguiente. En el centro

del campo 2, empezará a parpadear la altitud de alarma.

6. PRESIONE el botón [+] para aumentar la altitud o PRESIONE el botón [-] para reducir la altitud.

7. Tras mostrar la altitud deseada, PRESIONE el botón [Mode] para aceptar los cambios y volver al modo

principal o PRESIONE el botón [Select] para pasar al ajuste siguiente. En el campo 1 aparece el texto “INT”. En el campo 2, empezará a parpadear el intervalo de tiempo (figura 4).

8. PRESIONE el botón [+] o el botón [-] para desplazarse por los intervalos. Existen cuatro intervalos de

tiempo: 20 segundos, 1 minuto, 10 minutos o 60 minutos. Intervalos recomendados: Intervalo de actividad Esquí: 20 segundos ó 1 minuto Ciclismo: 20 segundos ó 1 minuto Senderismo: 10 minutos Montañismo: 10 minutos o 60 minutos Nota: Al seleccionar el intervalo, el usuario elige a) el periodo de tiempo para la grabación de la altitud, la velocidad de ascenso/descenso vertical y la hora actual para su registro en el diario y b) el tiempo límite o el tiempo máximo de grabación de un diario. Cuanto menor es el intervalo, mayor es la exactitud de la información, debido al hecho de que se usa una mayor velocidad de muestreo. Los tiempos límite se explican en la página 25.

9. Tras mostrar el intervalo deseado, PRESIONE el botón [Mode] para aceptar los cambios y salir del programa

de configuración. Una vez que el usuario completa el proceso de cambio de la altitud de referencia de la ubicación actual a la altitud conocida, el ordenador de muñeca corregirá también la presión a nivel del mar y, por tanto, no será necesario ajustar esta función. Nota: Si el usuario no presiona ningún botón durante 1 minuto en el modo de configuración, la pantalla cerrará automáticamente la configuración. Nota: Un intervalo de grabación de 10 minutos significa que el ordenador de muñeca registra datos cada 10 minutos.

3.2 MODO SECUNDARIO DE MEDICIÓN DE LA VARIACIÓN

DE ALTITUD En el modo Altimeter, PRESIONE una vez el botón [Select] para entrar en este modo secundario. En el modo secundario de medición de variación de altitud (figura 13):

El campo 1 indica la velocidad de ascenso o descenso vertical. El campo 2 indica la altitud actual en incrementos de 5 metros o 10 pies en función de la unidad de medida seleccionada.

• El campo 3 indica el tiempo transcurrido. A la izquierda del tiempo aparece el texto “differ”.
• La circunferencia exterior representa gráficamente la altitud en cientos de metros o pies como fracciones de mil unidades, siendo un círculo completo equivalente a 1.000. El tiempo transcurrido se muestra hasta 39 horas y 59 minutos. Después de ese tiempo, aparecen tres guiones (-:--) en la pantalla, en el campo 3. Si el usuario deja el modo secundario de medición de altitud a la vista en la pantalla durante 12 horas, el ordenador de muñeca vuelve automáticamente al modo principal Time. Este modo sigue funcionando en segundo plano y el usuario puede utilizar otros modos, con la comodidad de que el usuario puede volver a este modo secundario para mostrar el estado actual. Nota: El modo de medición de variación constituye una medición relativa. Cualquier variación de la altitud de referencia durante la medición de variación de altitud afectará la altitud medida. Recomendamos que la altitud de referencia se compruebe y ajuste siempre antes de iniciar una nueva medición.

3.2.1 Cómo iniciar la medición de la variación de altitud

1. PRESIONE el botón [Select] y manténgalo presionado durante 2 segundos. En el campo 1 aparece el

texto “SET”. En el campo 2, empezará a parpadear un cero (figura 14).

2. PRESIONE el botón [Modo] para aceptar el cero parpadeante e iniciar la medición de variación.

Si no desea iniciar la medición de la variación, PRESIONE el botón [+] o [-] para cambiar a la altitud actual y PRESIONE el botón [Mode] para salir del programa de configuración. Nota: Si el usuario no presiona ningún botón durante 1 minuto en el modo de configuración, la pantalla volverá al modo principal sin poner a cero el altímetro.

En el modo Altimeter, PRESIONE dos veces el botón [Select] para entrar en este modo secundario. En el modo secundario de memoria de 24 horas (figura 15):

El campo 1 indica la velocidad de ascenso o descenso vertical. El campo 2 indica la altitud actual en incrementos de 5 metros o 10 pies en función de la unidad de medida seleccionada.

• El campo 3 indica la hora concreta y, en el lado izquierdo, el texto "memory".
• La circunferencia exterior representa gráficamente la altitud en cientos de metros o pies como fracciones de mil unidades, siendo un círculo completo equivalente a 1.000. Para ver la información recopilada en la memoria de 24 horas:

1. PRESIONE el botón [-] para retroceder en incrementos de una hora y ver la velocidad de ascenso/descenso

vertical y la altitud de esa hora determinada.

2. PRESIONE el botón [+] para volver a avanzar.

Nota: La sustitución de la pila no supone el borrado de esta información.

3.4 MODO SECUNDARIO DE DIARIO

En el modo Altimeter, PRESIONE tres veces el botón [Select] para entrar en este modo secundario. El modo de diario cuenta con cinco pantallas. Las pantallas rotan automáticamente para mostrar la primera pantalla durante 7 segundos y a continuación las pantallas de la 2 a la 5 a intervalos de 4 segundos. En la primera pantalla (figura 16):

El campo 1 indica el año. El campo 2 indica el texto “LO” y, parpadeando, el número del diario actual. El campo 3 indica el mes y el día del número de diario determinado. A la izquierda del mes y el día aparece el texto “Log Book”. El usuario puede PRESIONAR el botón [-] para descender a los registros anteriores capturados y PRESIONAR [+] para ascender hasta el diario actual.

La segunda pantalla indica la información de ascenso del diario concreto que se está visualizando (figura 17).

• El campo 1 indica la velocidad de ascenso media durante el evento.
• El campo 2 indica el ascenso vertical total.
• El campo 3 indica el texto "ASC" junto con el texto el texto "Log Book" en el lado izquierdo. La tercera pantalla indica la información de descenso del diario concreto que se está visualizando (figura 18).
• El campo 1 indica la velocidad de descenso media durante el evento.
• El campo 2 indica el descenso vertical total.
• El campo 3 indica el texto "dSC" junto con el texto el texto "Log Book" en el lado izquierdo. La cuarta pantalla indica el número de vueltas (ciclos, ya sean ascensos o descensos) completados para el diario concreto que se está visualizando (figura 19).
• El campo 2 indica el número total de ascensos o descensos.
• El campo 3 indica el texto "LAP" junto con el texto el texto "Log Book" en el lado izquierdo. Nota: Como "vuelta" queremos decir un movimiento vertical, ya sea de ascenso o descenso, que equivalga a 50 metros (150 pies) o más. La quinta pantalla indica la duración en tiempo de la información grabada en el diario concreto que se está visualizando (figura 20).
• El campo 2 indica el tiempo total del registro.
• El campo 3 indica el texto "dUr" junto con el texto "Log Book" en el lado izquierdo. Nota: Si el diario se está grabando, se actualizará hasta el periodo de tiempo concreto en función del intervalo seleccionado. Una vez transcurrido ese periodo, el ordenador de muñeca alertará al usuario de que la grabación del diario ha caducado (se conoce como "tiempo límite"). Para ajustar el intervalo del diario, consulte Ajuste del altímetro en la página 21. Los tiempos límite son los siguientes: Intervalos de diario 20 segundos 1 minuto 10 minutos 60 minutos

Tiempo máximo de grabación 10 horas 12 horas 7 días 10 días

3.4.1 Como iniciar y detener un diario

En los modelos Vector y X-Lander: En el modo principal Altimeter o el modo secundario de medición de variación, PRESIONE el botón [+]. Escuchará un pitido y aparecerá el texto parpadeante “Log Book” en el campo 3 para indicar el inicio de la grabación. Nota: En los modelos Vector y X-Lander, durante la fase de grabación del diario actual, el usuario no podrá ver sus datos. El usuario sólo puede ver estos datos una vez terminada la sesión de grabación, pero los diarios grabados anteriormente pueden consultarse en cualquier momento. La grabación puede detenerse presionando el botón [+] por segunda vez. Escuchará un pitido y el texto “Log Book” desaparecerá del campo 3, como indicación de que la grabación se ha detenido. Nota: Para evitar el inicio y la detención accidentales de un diario, los modelos Vector y X-Lander deben encontrarse en una función distinta del modo Altimeter. SI se activa un diario, seguirá grabando incluso si el Vector o X-Lander se encuentran en otro modo. En los modelos Altimax y S-Lander: La grabación del diario comienza al presionar dos veces el botón [+] en un intervalo de 2 segundos. La grabación del diario comienza al presionar dos veces el botón [+] en un intervalo de 2 segundos. Nota: En los modelos Altimax y S-Lander, Vector y X-Lander, los diarios se borran automáticamente y no pueden ser borrados por el usuario. Nota: Si desea una mayor exactitud, inicie nuevos diarios con más frecuencia o reduzca el intervalo de grabación.

3.4.2 Botón de acumulado rápido

Esta función está presente en los modelos Altimax y S-Lander. Permite al usuario comprobar el ascenso/ descenso vertical acumulado en pies o metros, así como el número de ciclos del diario actual durante la grabación. El acceso a esta información se realiza presionando el botón [-] en cualquiera de los modos principales. Al activarlo, tres pantallas rotan automáticamente en intervalos de cuatro segundos.

• La primera pantalla muestra el ascenso vertical acumulado desde el inicio del diario actual.
• La segunda pantalla muestra el descenso vertical acumulado desde el inicio del diario actual.
• Por último, la tercera pantalla muestra el número de ciclos completados durante el diario actual. Tras mostrar la tercera pantalla, los modelos Altimax y S-Lander vuelven automáticamente al modo principal que estaba visualizando el usuario. Nota: Durante este proceso, la presión en el botón [-] permite al usuario pasar a la siguiente de las tres pantallas.

3.5 MODO SECUNDARIO DE HISTORIAL DE DIARIOS

El historial de diarios se muestra como un resumen de todos los diarios registrados. En el modo Altimeter, PRESIONE cuatro veces el botón [Select] para entrar en este modo secundario. El modo de historial de diarios cuenta con cuatro pantallas. En la primera pantalla (figura 24):

El campo 1 indica el año en el que se borró por última vez el historial de diarios. El campo 2 indica el texto "HIS". El campo 3 indica el mes y el día en que se borró por última vez el historial de diarios. A la izquierda del mes y el día aparece el texto “Log Book”. PRESIONE [+] para desplazarse por las distintas pantallas. En la segunda pantalla (figura 25):

• El campo 1 indica el texto "HI".
• El campo 2 indica la mayor altitud grabada desde la última fecha de borrado.
• El campo 3 indica la fecha en la que se alcanzó, con el texto "Log Book" en el lado izquierdo. En la tercera pantalla (figura 26):

El campo 1 indica el texto "ASC". Los campos 2 y 3 muestran el ascenso vertical acumulado, con hasta 8 dígitos, desde la última puesta a cero. El campo 2 se activa cuando el valor de ascenso vertical es superior al valor de 3 dígitos mostrado en el campo 3.

En la cuarta pantalla (figura 27):

El campo 1 indica el texto "dSC". Los campos 2 y 3 muestran el descenso vertical acumulado, con hasta 8 dígitos, desde la última puesta a cero. El campo 2 se activa cuando el valor de ascenso vertical es superior al valor de 3 dígitos mostrado en el campo 3.

3.5.1 Borrado del historial de diarios

Para borrar el historial de diarios (figura 28):

1. En cualquiera de las pantallas del historial de diarios, PRESIONE el botón [Select] y manténgalo presionado

durante 2 segundos. En el campo 1 aparece el texto “CLR”. En el campo 2, aparece el texto "HIS" y en el campo 3 empezará a parpadear “nO”.

2. PRESIONE el botón [+] para cambiar entre “YES” y “NO”.

3. PRESIONE el botón [Modo] para aceptar la opción "YES".

El historial de diarios se borra y se define una nueva fecha para el inicio de las nuevas mediciones acumuladas. Nota: Si el usuario no presiona ningún botón durante 1 minuto en el modo de configuración, la pantalla cerrará automáticamente la configuración. Es recomendable borrar el historial de diarios antes de iniciar la grabación de diarios.

CAPÍTULO 4 MODO BAROMETER

El modo Barometer ofrece al usuario:

Una unidad de medida ajustable en milibares o pulgadas de mercurio, con un rango de 300 a 1.100 en los milibares y de 8,90 a 32,40 en las pulgadas de mercurio. Una resolución de 1 milibar o 0,05 pulgadas de mercurio. Una medición a intervalos de una hora para obtener estimaciones de tendencia barométrica. Una memoria de presiones atmosféricas de 4 días, para las últimas 6 horas a intervalos de 1 hora y, tras ese periodo, a intervalos de 6 horas. Compensación de temperatura (la temperatura no afecta a la presión dentro del rango de temperaturas especificado).

• Un rango de temperaturas de entre -20 º0 y 60 ºC o de entre -5 ºF y 140 ºF.
• Una resolución de temperaturas de 1 ºC o F. Nota: El calor corporal afectará a la temperatura si el ordenador de muñeca se lleva en la muñeca. Para conseguir una lectura exacta, retire de la muñeca el ordenador de muñeca y espere al menos 15 minutos antes de leer la temperatura. Si se ha encontrado en el modo barométrico durante más de 15 minutos sin ninguna velocidad de movimiento vertical, debe esperar al menos 1 hora a que el ordenador de muñeca ajuste la temperatura. Para realizar una actualización más rápida de la temperatura, presione 4 veces el botón [Mode], para volver a entrar en el modo. Para ver y usar el modo Barometer: Compruebe la posición de la barra indicadora de modo. Si la flecha de modo no se encuentra en BARO, PRESIONE el botón [Mode] hasta que la flecha se encuentre justo debajo de BARO en la barra. En el modo Barometer (figura 5):

El campo 1 muestra la temperatura actual. El campo 2 indica la presión atmosférica absoluta actual. El campo 3 indica la hora actual. La circunferencia exterior muestra gráficamente la presión atmosférica en un rango de 100 milibares o 1 pulgada de mercurio, donde un círculo completo equivale a 100 milibares o 1 pulgada de mercurio, en función de la unidad de medida elegida. Nota: La presión absoluta es la presión actual en un lugar y un tiempo determinado. En este sentido, la presión a nivel del mar es la presión correspondiente a nivel del mar.

4.1 MODO SECUNDARIO DE MEDICIÓN DE LA VARIACIÓN

La variación de presión no se refiere a la diferencia respecto a la presión a nivel del mar, sino a la presión barométrica medida por el dispositivo. En el modo Barometer, PRESIONE una vez el botón [Select] para entrar en este modo secundario.

En el modo secundario de medición de variación de presión (figura 30):

El campo 1 muestra la variación de temperatura. El campo 2 indica la variación de presión atmosférica. El campo 3 indica el tiempo actual. A la izquierda del tiempo aparece el texto “differ”. La circunferencia exterior representa gráficamente la variación de presión. Un círculo completo equivale a 100 milibares o 1 pulgada de mercurio. Este modo sigue funcionando en segundo plano y el usuario puede utilizar otros modos, con la comodidad de que el usuario puede volver a este modo secundario para mostrar la lectura actual.

4.1.1 Cómo iniciar la medición de la variación de presión

1. PRESIONE el botón [Select] y manténgalo presionado durante 2 segundos. En el campo 1 aparece el

texto “SET”. En el campo 2, empezará a parpadear un cero (figura 29).

2. PRESIONE el botón [Modo] para aceptar el cero parpadeante e iniciar la medición de variación.

Si no desea iniciar la medición de la variación, PRESIONE el botón [+] o [-] para cambiar a la lectura de presión barométrica actual y PRESIONE el botón [Mode] para salir del programa de configuración. Nota: Si el usuario no presiona ningún botón durante 1 minuto en el modo de configuración, la pantalla cerrará automáticamente la configuración.

4.2 MODO SECUNDARIO DE MEMORIA DE 4 DÍAS

En el modo Barometer, PRESIONE dos veces el botón [Select] para entrar en este modo secundario. Esta función permite al usuario controlar los cambios de presión, como ayuda para prever los posibles cambios en el estado del clima (por ejemplo, tormentas). En el modo secundario de memoria de 4 días (figura 31):

El campo 1 indica el día de la semana en el que se encuentra el usuario. El campo 2 indica la presión atmosférica. El campo 3 indica la hora y, en el lado izquierdo, el texto "memory". La circunferencia exterior representa gráficamente la variación de presión atmosférica. Un círculo completo equivale a 100 milibares o 1 pulgada de mercurio.

Para ver la información recopilada en la memoria de 4 días: PRESIONE el botón [-] para retroceder en incrementos de una hora durante las primeras seis horas y, a continuación, en incrementos de 6 horas. PRESIONE el botón [+] para volver a avanzar. Nota: La sustitución de la pila no supone el borrado de esta información.

4.3 MODO SECUNDARIO DE PRESIÓN A NIVEL DEL MAR

La presión a nivel del mar es la presión respecto del nivel del mar, con lo que la presión leída en la pantalla barométrica principal es la presión absoluta en la ubicación actual. En el modo Barometer, PRESIONE tres veces el botón [Select] para entrar en este modo secundario. En el modo secundario de presión a nivel del mar (figura 32):

El campo 1 indica el texto "SEA". El campo 2 indica la presión actual a nivel del mar. El campo 3 indica la hora actual.

4.3.1 Ajuste de la presión a nivel del mar

El ajuste de la presión a nivel del mar puede usarse para el ajuste de la medición de altitud del ordenador de muñeca si la altitud no se conoce. Para ajustar la presión a nivel del mar:

1. PRESIONE el botón [Select] y manténgalo presionado durante 2 segundos. En el campo 2, empezará a

parpadear la presión actual a nivel del mar.

2. PRESIONE el botón [+] para aumentar la presión o PRESIONE el botón [-] para reducirla.

3. Tras mostrar la presión deseada, PRESIONE el botón [Mode] para aceptar los cambios y volver al modo

principal. Una vez que el usuario completa este proceso, la medición de altitud en el ordenador de muñeca es correcta dentro de un rango de aproximadamente diez metros o unos pocos cientos de pies.

Nota: La información de la presión actual a nivel del mar puede obtenerse de periódicos, servicios de noticias locales, partes meteorológicos, los servicios de un aeropuerto local o consultando la información meteorológica a través de Internet. Si el usuario no presiona ningún botón durante 1 minuto en el modo de configuración, la pantalla cerrará automáticamente la configuración.

4.4 INDICADOR DE TENDENCIA BAROMÉTRICA

En la esquina superior izquierda de la pantalla de LCD se encuentra un indicador de tendencia barométrica. Esta función se muestra en todos los modos principales, para ofrecer al usuario una referencia rápida y permanente para el análisis de las condiciones meteorológicas. La tendencia barométrica se compone de dos líneas que forman una flecha. Cada línea representa un periodo de 3 horas. La línea derecha representa las últimas 3 horas. La línea izquierda representa las 3 horas previas a las 3 horas más recientes. Esta línea puede indicar 9 patrones diferentes de tendencia barométrica. Situación desde las 6 hasta las 3 horas anteriores Situación de las últimas 3 horas Descendió rápidamente (>2 milibares/3 horas) Desciende rápidamente (>2 milibares/3 horas) Descendió rápidamente (>2 milibares/3 horas) Permanece estable Descendió rápidamente (>2 milibares/3 horas) En rápido aumento (>2 milibares/3 horas) Permaneció estable Desciende rápidamente (>2 milibares/3 horas) Permaneció estable Permanece estable Permaneció estable En rápido aumento (>2 milibares/3 horas) Aumentó rápidamente (>2 milibares/3 horas) En rápido aumento (>2 milibares/3 horas) Aumentó rápidamente (>2 milibares/3 horas) Permanece estable Aumentó rápidamente (>2 milibares/3 horas) Desciende rápidamente (>2 milibares/3 horas) Nota: Si el usuario permanece a una misma altitud, el indicador de tendencia barométrica puede servir como ayuda para la predicción meteorológica.

CAPÍTULO 5 MODO COMPASS (VECTOR Y X-LANDER) Nota: Esta función está presente en los modelos Vector y X-Lander. El modo Compass ofrece al usuario:

• Una abreviatura de punto cardinal o medio punto cardinal.
• Modo de seguimiento de rumbo con indicación de la dirección deseada y el rumbo actual.
• Un nivel de burbuja para lectura de alta exactitud de +3 grados (sólo en el modelo Vector).
• Una corona giratoria.
• Una resolución de 1° para el rumbo y de +5° para la dirección norte-sur.
• Una función de corrección de declinación. Para ver y usar el modo Compass: Compruebe la posición de la barra indicadora de modo. Si la flecha de modo no se encuentra en COMP, PRESIONE el botón [Mode] hasta que la flecha se encuentre justo debajo de COMP en la barra. En el modo COMPASS (figura 6):

El campo 1 muestra el punto cardinal o el medio punto cardinal. El campo 2 muestra el rumbo en grados. El campo 3 indica la hora actual. La circunferencia exterior muestra la flecha norte-sur. Un segmento encendido muestra el norte y tres segmentos encendidos indican el sur. El ordenador de muñeca dispone de un nivel de burbuja para el usuario, para conseguir una lectura de alta precisión dentro de un rango de +3 grados. Para registrar el rumbo, el usuario debe quitarse el ordenador de su muñeca. Centre la burbuja del líquido para asegurarse de que el ordenador de muñeca esté en una posición nivelada y tome la lectura. La pantalla de la brújula permanece activa durante 45 segundos cada vez. A continuación, la brújula entra en un modo de reposo y aparece la indicación “---°” en el campo 2. Reactive la brújula presionando el botón [-].

Nota: Las lecturas de la brújula deben realizarse a distancia de objetos que presenten fuentes de magnetismo. Evite los edificios, los objetos metálicos de gran tamaño, las líneas eléctricas, los altavoces, los motores eléctricos, etc. Tome las lecturas siempre al aire libre, no dentro de tiendas de campaña, cuevas ni otros tipos de refugios.

5.1 MODO SECUNDARIO DE SEGUIMIENTO DE RUMBO

El usuario tiene la opción de cambiar del modo de punto cardinal a la función de seguimiento de rumbo y utilizar la función de bloqueo de rumbo en este modo para fines de seguimiento (figura 7). En el modo principal de brújula:

1. PRESIONE el botón [Select] y manténgalo presionado durante 2 segundos. En el campo 1, empezará a

parpadear el texto "OFF" (figura 8).

2. PRESIONE el botón [+] o el botón [-] para cambiar entre “OFF" y "ON”.

3. Tras mostrar la selección deseada, PRESIONE el botón [Select] para pasar al ajuste siguiente. En el

campo 2, empezará a parpadear el rumbo actual en grados (figura 9).

4. Oriente el ordenador de muñeca en la dirección deseada. Bloquee el rumbo mostrado presionando el

5. Si es necesario, ajuste el rumbo bloqueado presionando el botón [Select] y ajustando a continuación el

valor con los botones [+] y [-].

6. Tras mostrar el rumbo cuyo seguimiento desee realizar, PRESIONE el botón [Mode] para aceptar los

cambios y salir del programa de configuración. Nota: Si el usuario no presiona ningún botón durante 1 minuto en el modo de configuración, la pantalla cerrará automáticamente la configuración. Nota: El bloqueo en el modo secundario de seguimiento de rumbo bloquea la lectura de la brújula.

5.2 MODO SECUNDARIO DE AJUSTE DE DECLINACIÓN

El ordenador de muñeca permite al usuario compensar la diferencia existente entre el norte real y el norte magnético. Este proceso se realiza mediante el ajuste de la declinación, que permite al usuario obtener lecturas de brújula correctas.

En el modo Compass, PRESIONE una vez el botón [Select] para entrar en este modo secundario. En el modo secundario de ajuste de declinación (figura 33):

El campo 1 indica la dirección de la declinación "OFF". En este campo, "OFF" equivale a ninguna declinación, "W" quiere decir oeste y "E" quiere decir este. El campo 2 muestra la declinación en grados. El campo 3 indica el texto "dEC".

5.2.1 Ajuste de la declinación local

1. PRESIONE el botón [Select] y manténgalo presionado durante 2 segundos. En el campo 1, empezará a

2. PRESIONE el botón [+] o el botón [-] para cambiar la dirección de la declinación en el campo 1.

3. Tras mostrar la dirección deseada, PRESIONE el botón [Select] para pasar al ajuste siguiente. En el

campo 2, empezarán a parpadear los grados.

4. PRESIONE el botón [+] para aumentar los grados o PRESIONE el botón [-] para reducirlos.

5. Tras mostrar los grados deseados, PRESIONE el botón [Mode] para aceptar los cambios y salir del programa

de configuración. Nota: Si el usuario no presiona ningún botón durante 1 minuto en el modo de configuración, la pantalla cerrará automáticamente la configuración. La definición de la declinación local ha finalizado.

5.3 CALIBRACIÓN DE LA BRÚJULA

La calibración de la brújula debe realizarse cuando el ordenador de muñeca haya sido sometido a fuentes magnéticas a corta distancia o a un clima extremadamente frío, cada vez que se sustituya la pila o cuando se sospeche que otras situaciones medioambientales hayan afectado a las lecturas de la brújula. Nota: Recomendamos calibrar la brújula antes de usarla por primera vez y cada vez que se desee salir a hacer senderismo si se prevé utilizarla.

Para iniciar la calibración:

1. PRESIONE dos veces el botón [Select] en el modo principal de brújula. El campo 1 indica el texto "CMP".

El campo 3 indica el texto "CAL" (figura 34).

2. PRESIONE el botón [Select] y manténgalo presionado durante 2 segundos. En el campo 2, empezará a

parpadear el texto "PUSH" (figura 35).

3. PRESIONE el botón [-] para iniciar la calibración.

4. En el campo 2, aparece la indicación de 360° y la circunferencia exterior tiene todos sus segmentos

encendidos (figura 36). Cuando esto ocurra, mantenga nivelado el ordenador de muñeca y empiece a girar el dispositivo una vuelta completa en una posición nivelada. El sentido del giro no es relevante. Los segmentos encendidos se irán apagando a medida que gire el dispositivo. Una vez completado el primer círculo entero, el instrumento informará al usuario en el plazo de un minuto de si la calibración ha tenido éxito, mostrando el texto “dOnE” en el campo 2 (figura 37) o debe repetir el proceso, lo cual se indica con el texto “PUSH” y “-” en el campo 2. Nota: Es posible que el usuario deba girar la brújula más de dos vueltas para completar la calibración. Nota: Durante la calibración, no es necesario que todos los segmentos de la periferia se enciendan o apaguen. Nota: Si el texto “FAIL” aparece en el campo 2 (figura 38), debe retirar la pila y volverla a insertar antes de intentar continuar con el proceso de calibración. La retirada de la pila supondrá la “puesta a cero" de la unidad.

5. Tras realizar correctamente la calibración, PRESIONE el botón [Mode] para aceptar el proceso y salir del

modo de calibración. Nota: Es importante mantener nivelado el ordenador de muñeca durante el proceso de calibración para garantizar su exactitud. La calibración de la brújula ha finalizado.

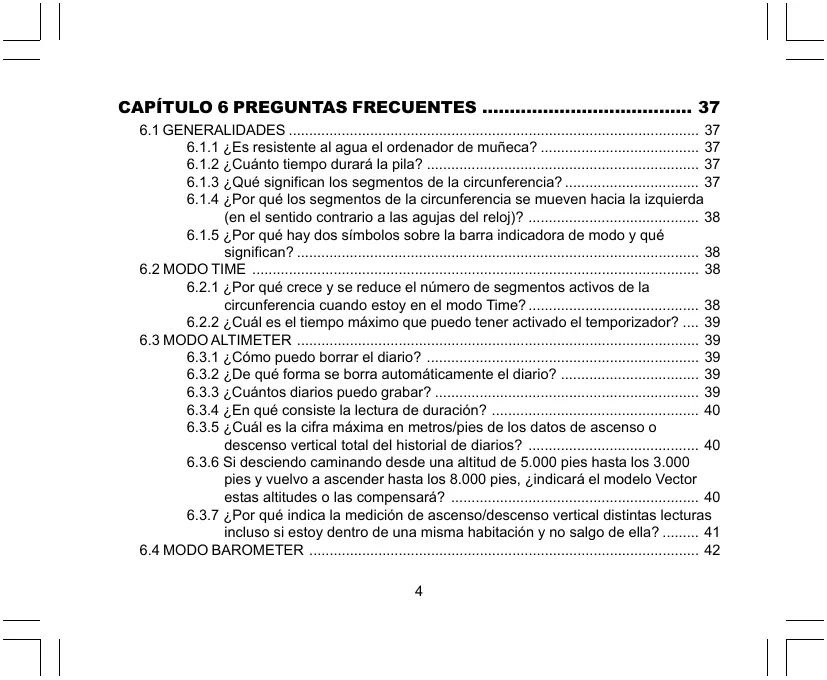

CAPÍTULO 6 PREGUNTAS FRECUENTES

6.1.1 ¿Es resistente al agua el ordenador de muñeca?

Sí, es resistente hasta una profundidad de 30 metros (100 pies). Ni la lluvia ni otros contactos con el agua afectarán a su funcionamiento. Puede nadar mientras lleva su ordenador de muñeca. Sin embargo, el ordenador de muñeca NO ES un instrumento de inmersión.

6.1.2 ¿Cuánto tiempo durará la pila?

Cada usuario utiliza este producto de una forma diferente. La duración de la pila depende principalmente de cuánto se usan las funciones de retroiluminación, brújula y diarios. El símbolo de advertencia de poca carga en la pila aparece en la pantalla cuando queda del 5% al 15% de carga. Éste debe ser un margen suficiente para cambiar la pila en un momento seguro.

6.1.3 ¿Qué significan los segmentos de la circunferencia?

En el modo Altimeter, un círculo completo equivale a 1.000 metros o 1.000 pies. Por tanto, los segmentos de la circunferencia muestran gráficamente al usuario la altitud en un rango completo de mil unidades. Al utilizar la función de medición de variación del altímetro, los segmentos indican la variación vertical de la elevación a lo largo de mil unidades, hacia la derecha si se está ascendiendo o hacia la izquierda si se está descendiendo. En el modo Barometer, un círculo completo equivale a 100 milibares o 1 pulgada de mercurio y los segmentos indican la presión a lo largo de un rango completo de cien milibares o una pulgada de mercurio. Al utilizar la función de medición de variación del barómetro, los segmentos indican la variación de la presión atmosférica, hacia la derecha si la presión ha aumentado o hacia la izquierda si se ha reducido. En el modo principal Compass, los segmentos indican el norte, es decir, un segmento apunta hacia el norte y tres segmentos apuntan hacia el sur. Si ha configurado la brújula para el seguimiento de un rumbo determinado, los segmentos de la circunferencia indican la diferencia entre la dirección hacia la que desea desplazarse y el rumbo real.

6.1.4 ¿Por qué los segmentos de la circunferencia se mueven

hacia la izquierda (en el sentido contrario a las agujas del reloj)? Normalmente, siempre se mueven hacia la derecha (en el sentido de las agujas del reloj) a partir de la posición de las 12. Usted se encuentra en el modo de medición de variación y su unidad está indicando que el valor medido se está reduciendo. En el modo normal, la representación de los segmentos se produce en el sentido de las agujas del reloj, pero si se encuentra en un modo que permite representar variaciones (como el ascenso/ descenso vertical), todos los valores que se reduzcan se indican en el sentido contrario a las agujas del reloj desde la posición central, mientras que todos los valores en aumento se indican en el sentido de las agujas del reloj. Por tanto, lo que se indica es "menos" hacia la izquierda (sentido contrario a las agujas del reloj) y "más" hacia la derecha (en el sentido de las agujas del reloj).

6.1.5 ¿Por qué hay dos símbolos sobre la barra indicadora de

modo y qué significan? El símbolo de la izquierda indica que la alarma de altitud se ha activado y el símbolo de la derecha indica que hay una, dos o tres alarmas diarias activadas.

6.2.1 ¿Por qué crece y se reduce el número de segmentos activos

de la circunferencia cuando estoy en el modo Time? La función principal de los segmentos depende del modo Compass, en el que se requiere una división en 36 segmentos debido a la escala de 360 grados de una brújula. En el modo Time, los segmentos indican el paso de los segundos. Dado que el número de segundos es distinto del número de grados, resulta imposible encender consecutivamente los segmentos, por tanto se encienden o se apagan y con ello permiten indicar el transcurso de cada segundo.

6.2.2 ¿Cuál es el tiempo máximo que puedo tener activado el

temporizador? El tiempo máximo del temporizador de cuenta atrás es de 23 horas 59 minutos y 59 segundos.

6.3.1 ¿Cómo puedo borrar el diario?

El diario se borra automáticamente y no puede ser borrado por el usuario.

6.3.2 ¿De qué forma se borra automáticamente el diario?

El diario es circular y empezará a borrarse automáticamente cuando todas las posiciones de memoria estén ocupadas. Aproximadamente existen 3.800 posiciones de memoria, cada una de las cuales contiene la altitud así como la velocidad de ascenso/descenso en ese momento (de acuerdo con el intervalo elegido, de 20 segundos o 1, 10 ó 60 minutos). Cuando todas las posiciones de memoria están ocupadas, el diario empieza a grabar los nuevos registros sobre las grabaciones más antiguas. En eso consiste el "borrado automático" del diario. Puede borrar el historial del diario, es decir, la información acumulada de ascensos y descensos basada en los registros grabados en el diario.

6.3.3 ¿Cuántos diarios puedo grabar?

El número de registros que puede grabar en el diario depende del intervalo elegido y la duración de cada registro. Por ejemplo, si su intervalo es de 1 minuto, puede grabar un total de 3.800 minutos de registros en el diario. Esto equivale a 2,64 días si la grabación es continua (24 horas = 1.440 minutos; 3.800/1.440=2,64). Con el fin de evitar un desgaste excesivo de la pila, la grabación no es continua. Las funciones de grabación tienen determinados tiempos límite (es decir, la grabación se desactiva automáticamente después de un tiempo determinado). Los tiempos límite son más cortos con los intervalos breves y más lentos con los intervalos largos.

6.3.4 ¿En qué consiste la lectura de duración?

La lectura de duración le indica cuántas horas y/o minutos duró el evento grabado en el diario. Por ejemplo, si practica el senderismo desde las 13 hasta las 18 horas y el diario permanece activado durante este tiempo, la lectura indica una duración de 05:00 horas.

6.3.5 ¿Cuál es la cifra máxima en metros/pies de los datos de

ascenso o descenso vertical total del historial de diarios? La cifra máxima que puede mostrarse en la pantalla es 29.999,999, para representar pies o metros en función de la unidad de medida seleccionada. Esta cifra debería ser suficiente para la mayoría de los usuarios. 29.999,999 metros equivale aproximadamente a recorrer tres cuartas partes del globo.

6.3.6 Si desciendo caminando desde una altitud de 5.000 pies

hasta los 3.000 pies y vuelvo a ascender hasta los 8.000 pies, ¿indicará el modelo Vector estas altitudes o las compensará? Hay varias respuestas a esta pregunta en relación con distintas situaciones. En primer lugar, si lo que pregunta es si el ordenador de muñeca mostrará una información de altitud exacta al volver a ascender hasta los 8.000 pies tras descender hasta los 3.000 pies desde los 5.000, la respuesta es afirmativa si la presión barométrica no se ha visto afectada por cambios meteorológicos. Dado que la altitud se muestra basándose en la lectura de presión atmosférica, se verá afectada por los cambios de presión. Pero si las condiciones no han cambiado y la altitud de referencia está definida, la unidad mostrará las lecturas con un buen grado de exactitud. Por otra parte, si lo que pregunta es si el ordenador de muñeca calcula la información mostrada en el diario, le explicamos a continuación qué ocurre: para el ascenso total durante el registro (la grabación en el diario ha sido activado por el usuario al iniciar la actividad), el instrumento calcula el ascenso existente entre los 3.000 y los 8.000 pies, es decir, el ascenso total es de 5.000 pies. Para el descenso, calcula el descenso desde los

5.000 hasta los 3.000 pies, es decir, un descenso total de 2.000 pies.

En tercer lugar, si en lo que está pensando es en la función de medición de variación y cómo ésta se ve afectada por la situación que pone como ejemplo, el ordenador de muñeca le mostrará la variación absoluta

entre los 5.000 y los 8.000 pues (inicio y fin). El hecho de que haya descendido hasta los 3.000 pies en el trayecto no afecta a la variación absoluta de altitud vertical entre los puntos inicial y final. Por último, la memoria automática de 24 horas mostrará esta información de la forma siguiente: Suponga que inicia el trayecto en la cota de 5.000 pies a mediodía, le lleva 2 horas descender hasta los 3.000 pies y a continuación otras cinco horas ascender hasta los 8.000 pues. Las pantallas desplazables de la memoria de 24 horas indican que su altitud era de 5.000 pies a las 12 horas, por ejemplo de 4.000 pies a las 13 horas,

3.000 pies a las 14 horas, por ejemplo 4.000 pies a las 15 horas, 5.000 pies a las 16 horas, 6.000 pies a las

17 horas, 7.000 pies a las 18 horas y por último 8.000 pies a las 19 horas. Éstos son los distintos casos en los que la situación planteada influirá en las lecturas del ordenador de muñeca. Lo más importante que debe recordar es definir SIEMPRE en el ordenador de muñeca la altitud conocida. Ésta es la única forma de obtener lecturas de altitud exactas.

6.3.7 ¿Por qué indica la medición de ascenso/descenso vertical

distintas lecturas incluso si estoy dentro de una misma habitación y no salgo de ella? La resolución de la velocidad de ascenso/descenso vertical es de 1 m/1 pie, mientras que la resolución de la indicación de altitud es de 5 m/10 pies. Esto significa que la velocidad de ascenso/descenso puede indicar movimiento a pesar de que usted permanezca a la misma altitud. Esto se debe a variaciones de la presión o incluso un movimiento vertical dentro del rango de resolución de 5 m/10 pies. En interiores, incluso las corrientes de aire reducidas y no detectables pueden provocar variaciones en la presión del aire. Por ejemplo, si tiene abierta una ventana en un extremo de la casa, la corriente de aire puede afectar a una habitación situada en el extremo contrario, provocando una variación tan mínima que usted no la nota, al contrario que los sensores del ordenador de muñeca que sí la detectan. Dado que el ordenador de muñeca mide el ascenso y el descenso basándose en las variaciones de la presión del aire, interpreta estos cambios como movimiento vertical.

6.4.1 ¿Qué es el pequeño cuadro que aparece en la parte superior

izquierda de la pantalla? Se trata del indicador de tendencia barométrica que indica la dirección general de los cambios meteorológicos. La pantalla se basa en las mediciones de barómetro realizadas en las últimas 6 horas.

6.4.2 ¿Muestra el ordenador de muñeca las tendencias futuras de

las condiciones meteorológicas? No, el ordenador de muñeca acumula continuamente datos de la presión barométrica existente dentro de una ventana de entre 3 y 6 horas y muestra las tendencias barométricas generales del clima partiendo de estos datos acumulados.

6.4.3 ¿Qué quieren decir los términos “presión absoluta” y

“presión relativa”? La presión absoluta es la presión actual en un lugar y un tiempo determinado. Por otro lado, la presión relativa equivale a la presión correspondiente a nivel del mar para una altitud determinada en la que usted se encuentre. Por ejemplo, si se encuentra a una altitud de 1.000 m/3.300 pies, la presión absoluta se encuentra normalmente alrededor de los 900 milibares o 26,60 pulgadas de mercurio. La presión relativa a nivel del mar estaría por tanto alrededor de los 1.013 milibares o 29,90 pulgadas de mercurio.

6.4.4 ¿Qué es la compensación de temperatura?

Si la unidad tiene compensación de temperatura, la medición de altitud de la unidad no se ve afectada por la temperatura de la propia unidad. Puede llevar la unidad en la muñeca o dejarla sobre una mesa. En ambos casos, dará una lectura de altitud correcta siempre y cuando las condiciones meteorológicas no cambien. Todos los ordenadores de muñeca Suunto tienen una compensación de temperatura en el rango de –5 a 140 °F / - 20 a +60 °C.

6.5.1 ¿Para qué sirve la corona giratoria externa?

La finalidad de la corona giratoria es ofrecer la posibilidad de utilizar el instrumento como una brújula de escala normal si se desea, usando la corona, por ejemplo, para indicar el norte en el modo de seguimiento de rumbo o al salir de la pantalla de brújula para usar otro modo. También puede usarse para hacer un seguimiento manual de su avance vertical, usando el indicador de norte de la corona para marcar la altitud a partir de la cual desea controlar sus avances (es decir, usarlo como punto cero). También puede marcar una altitud determinada, representada gráficamente por los segmentos de la circunferencia, para obtener una medición inmediata de la variación. Sin embargo, la corona está relacionada principalmente con la función de brújula.

6.5.2 ¿Cómo puedo conocer la declinación correcta de mi zona

para poder configurar mi ordenador de muñeca? La declinación local, ya sea declinación este u oeste, suele estar marcada en los mapas con una exactitud de un grado o medio grado.

6.6 EFECTO DE LA TEMPERATURA DEL AIRE SOBRE LA

El término "presión atmosférica " se refiere al peso de la masa de aire situada sobre el observador: a una mayor altitud, hay menos aire que a una altitud menor. El principio de un altímetro es medir las distintas presiones del aire entre altitudes diferentes. El peso del aire depende de la temperatura exterior. Por tanto, la variación de la presión del aire entre dos altitudes también depende de la temperatura. El cálculo de altitud del ordenador de muñeca se basa en la presión del aire a determinadas temperaturas consideradas normales. Cada altitud tiene una temperatura normal definida. Las temperaturas normales en las distintas altitudes se indican en la tabla 1.

Altitud (m) Altitud (pies) sobre el nivel del mar sobre el nivel del mar

temperaturas normales determinadas en dos altitudes diferentes es de 1 ºC, la diferencia de altitud calculada por el ordenador de muñeca se desvía en un 0,2% respecto de la diferencia de altitud real (al utilizar unidades británicas, el factor de desviación es del 0,11% / 1 ºF). Esto se debe a que las temperaturas reales no son siempre las mismas que las temperaturas normales. Una temperatura superior a la normal hace que la variación de altitud calculada sea menor que la variación de altitud real (su ascenso por la montaña fue en realidad mayor). Por tanto, una temperatura inferior a la normal hace que la variación de altitud calculada sea mayor que la variación de altitud real (no ascendió tanto como se indica). La tabla 2 muestra un ejemplo en el que las desviaciones de la temperatura son positivas. En este ejemplo, la altitud de referencia definida es de 1.000 m. En los 3.000 m, la variación de altitud es de 2.000 m y el ordenador de muñeca indica 80 m de menos (20 ºC * 2.000 m * 0,002/ºC = 80 m). Su altitud real es por tanto de 3.080 m. Altitud de referencia definida (altitud real) Altitud mostrada Temperatura exterior real Temperatura normal (de la tabla) Desviación de la temperatura (= real - normal) Suma de desviaciones de temperatura Tabla 2. Ejemplo con metros y grados centígrados Punto bajo

+17,5 ºC +6,5 ºC +8,5 ºC -4,5 ºC +9 ºC +11 ºC +9 ºC + +11 ºC = 20 ºC La tabla 3 muestra un ejemplo en el que las desviaciones de la temperatura son negativas. En esta ocasión se usan unidades británicas. La referencia de altitud definida es de 3.280 pies. En los 9.840 pies, la variación de altitud es de 6.560 pies y el ordenador de muñeca indica 100 pies de más (-14 ºF * 6.560 pies * 0,0011/ºF = -100 pies). Su altitud real es por tanto de 9.740 pies.

Altitud de referencia definida (altitud real) Altitud mostrada Temperatura exterior real Temperatura normal (de la tabla) Desviación de la temperatura (= real - normal) Suma de desviaciones de temperatura Tabla 3. Ejemplo con pies y grados Fahrenheit Punto alto

Kit de sustitución de la pila (con batería, cubierta para compartimento de la pila y junta tórica) Correas tipo reloj de plástico (Vector/Altimax) o de cuero, Velcro y textil (S-Lander/X-Lander) Correa de extensión de plástico Corona (sólo disponible en Suunto Oy durante las operaciones de mantenimiento) Suunto Oy ofrece a sus clientes un servicio técnico para ordenadores de muñeca a precios moderados. Las pilas necesarias suelen estar disponibles en tiendas de deportes, relojerías, etc.

CAPÍTULO 8 ABREVIATURAS

dEF - El ajuste predeterminado de fábrica del sensor de presión. Corresponde a la presión del aire estándar (1.013 mbares o 29,90 pulgadas de mercurio) a nivel del mar. SNR - Sensor (se utiliza en la calibración del sensor) RE - Altitud de referencia CLR - Borrar ASC - Ascenso dSC - Descenso

bEG HIS dUA dUR CMP CAL bEA - Inicio Historial Segundo reloj Duración Brújula Calibración Rumbo CAPÍTULO 9 AVISO DE COPYRIGHT Y MARCAS REGISTRADAS Esta publicación y su contenido son propiedad de Suunto Oy y están dirigidos exclusivamente al uso de sus clientes para conocer y obtener información clave sobre el funcionamiento de todos los productos de ordenador de muñeca, incluidos los modelos Vector, X-Lander, S-Lander y Altimax. Su contenido no debe ser usado ni distribuido para ningún otro propósito, ni ser comunicado, revelado ni reproducido sin el consentimiento previo de Suunto Oy. Suunto, Wristop Computer, Vector, X-Lander, Slander, Altimax y sus correspondientes logotipos son marcas comerciales registradas o no registradas de Suunto Oy. Reservados todos los derechos. A pesar de que hemos puesto todo el empeño para garantizar que la información contenida en este manual sea a la vez completa y exacta, no ofrecemos ninguna garantía expresa o implícita sobre su exactitud.

CAPÍTULO 10 CUMPLIMIENTO DE REQUISITOS CE

El distintivo CE se utiliza para indicar la conformidad con las directivas de compatibilidad electromagnética 89/336/CEE y 99/5/CEE de la Unión Europea.

CAPÍTULO 11 LIMITACIONES DE RESPONSABILIDAD Y

CUMPLIMIENTO DE LA NORMA ISO 9001

Si este producto fallara debido a defectos de materiales o mano de obra, Suunto Oy podrá, según considere oportuno, repararlo o sustituirlo con piezas nuevas o regeneradas, sin cargo alguno y durante un periodo de dos (2) años a partir de la fecha de compra. Esta garantía se extiende sólo al comprador original y cubre únicamente los fallos debidos a materiales o mano de obra que hayan aparecido durante su uso normal durante el período de garantía. No cubre los daños ni fallos causados por la pila, la sustitución de la pila, daños o fallos debidos a un accidente, uso indebido, negligencia, manejo incorrecto, alteración o modificación del producto, cualquier daño causado por el uso del producto fuera de los límites admitidos o las especificaciones publicadas o por cualquier otra causa no cubierta en esta garantía. No se ofrece ninguna garantía expresa excepto las enumeradas anteriormente. Para ejercer su derecho de reparación en virtud de la garantía, el cliente debe ponerse en contacto con el departamento de Servicio al cliente de Suunto Oy para

obtener una autorización de reparación. Ni Suunto Oy ni sus subsidiarias asumen responsabilidad alguna por cualquier daño accidental o consecuente que resulte del uso o de la incapacidad de uso de este producto. Ni Suunto Oy ni sus subsidiarias asumen ninguna responsabilidad por pérdidas o reclamaciones de terceras partes que puedan derivarse del uso de este dispositivo. El sistema de garantía de calidad de Suunto ha sido certificado por Det Norske Veritas en cuanto a su cumplimiento con la norma ISO 9001 en todas las instalaciones de Suunto Oy (certificado de calidad nº 96HEL-AQ-220).

CAPÍTULO 12 ELIMINACIÓN DEL DISPOSITIVO

Elimine el dispositivo de la forma adecuada, tratándolo como residuos electrónicos. No lo arroje a la basura. Si lo desea, puede devolver el dispositivo a su representante de Suunto más cercano.
