MANUAL DE USUARIO URC-9IN1 SUPPORTPLUS

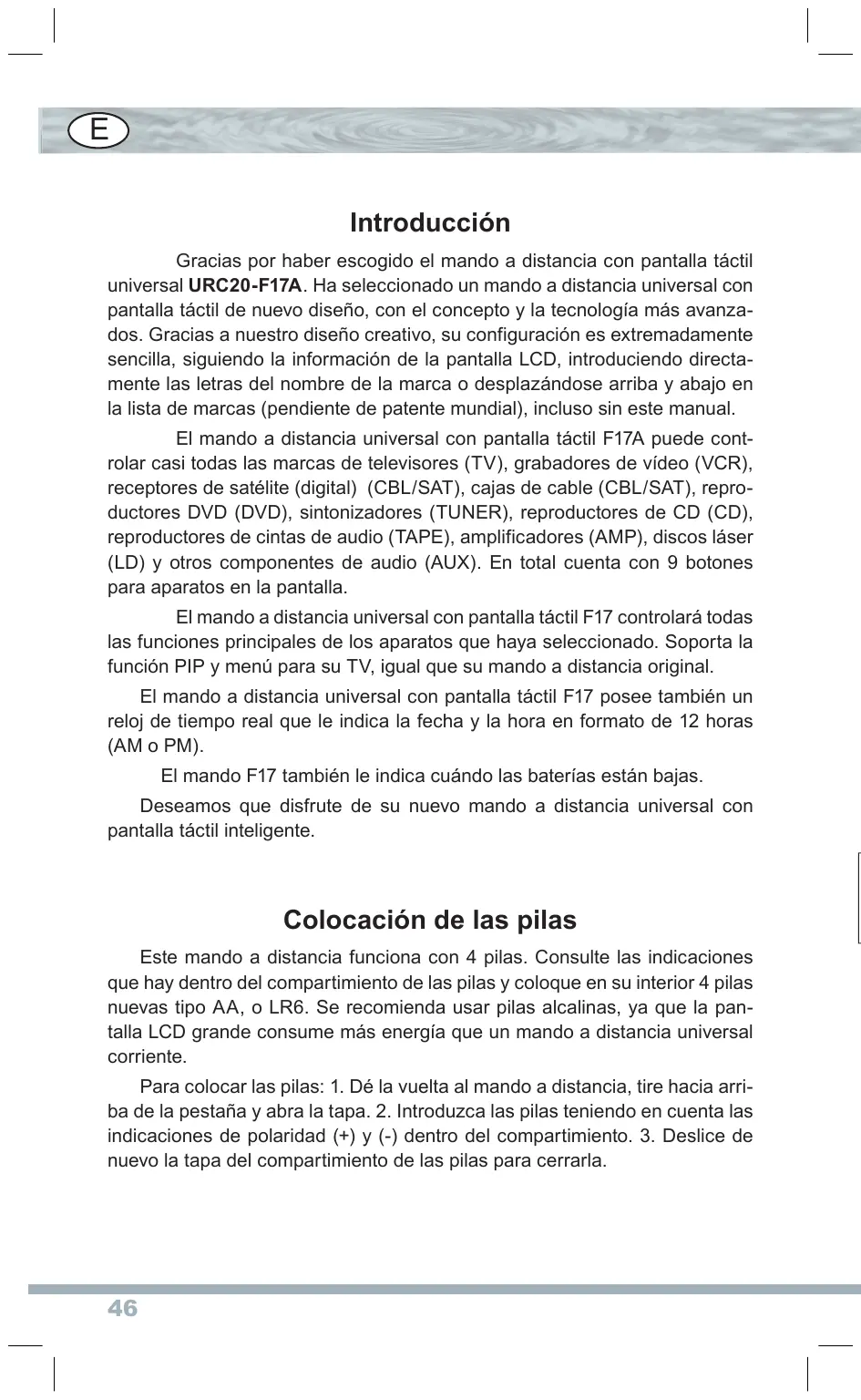

Introducción Gracias por haber escogido el mando a distancia con pantalla táctil universal URC20-F17A. Ha seleccionado un mando a distancia universal con pantalla táctil de nuevo diseño, con el concepto y la tecnología más avanzados. Gracias a nuestro diseño creativo, su configuración es extremadamente sencilla, siguiendo la información de la pantalla LCD, introduciendo directamente las letras del nombre de la marca o desplazándose arriba y abajo en la lista de marcas (pendiente de patente mundial), incluso sin este manual. El mando a distancia universal con pantalla táctil F17A puede controlar casi todas las marcas de televisores (TV), grabadores de vídeo (VCR), receptores de satélite (digital) (CBL/SAT), cajas de cable (CBL/SAT), reproductores DVD (DVD), sintonizadores (TUNER), reproductores de CD (CD), reproductores de cintas de audio (TAPE), amplificadores (AMP), discos láser (LD) y otros componentes de audio (AUX). En total cuenta con 9 botones para aparatos en la pantalla. El mando a distancia universal con pantalla táctil F17 controlará todas las funciones principales de los aparatos que haya seleccionado. Soporta la función PIP y menú para su TV, igual que su mando a distancia original. El mando a distancia universal con pantalla táctil F17 posee también un reloj de tiempo real que le indica la fecha y la hora en formato de 12 horas (AM o PM). El mando F17 también le indica cuándo las baterías están bajas. Deseamos que disfrute de su nuevo mando a distancia universal con pantalla táctil inteligente. Colocación de las pilas Este mando a distancia funciona con 4 pilas. Consulte las indicaciones que hay dentro del compartimiento de las pilas y coloque en su interior 4 pilas nuevas tipo AA, o LR6. Se recomienda usar pilas alcalinas, ya que la pantalla LCD grande consume más energía que un mando a distancia universal corriente. Para colocar las pilas: 1. Dé la vuelta al mando a distancia, tire hacia arriba de la pestaña y abra la tapa. 2. Introduzca las pilas teniendo en cuenta las indicaciones de polaridad (+) y (-) dentro del compartimiento. 3. Deslice de nuevo la tapa del compartimiento de las pilas para cerrarla.

Nota: Siempre que necesite cambiar las pilas, la pantalla LCD del mando a distancia indicará un mensaje "Battery Low". Sustitúyalas por otras nuevas. Todos los ajustes que haya programado en el nuevo mando a distancia se almacenarán en la memoria aunque extraiga las pilas (pero es posible que necesite poner a cero el reloj). Battery Low SUN 12:00 AM Visión general de su mando a distancia Emisores de señales IR LED para confirmación visual Botón de pantalla táctil Pantalla cristal líquido (LCD) (Soft Keys) Tecla config

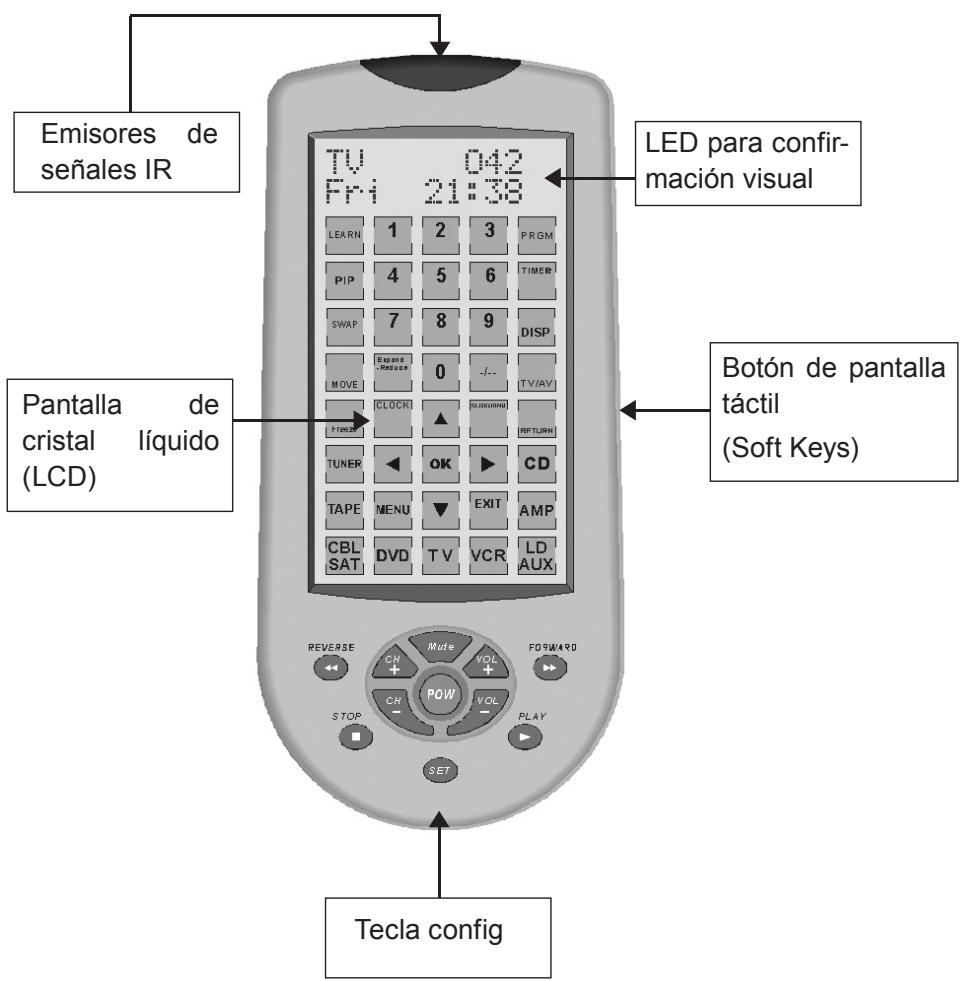

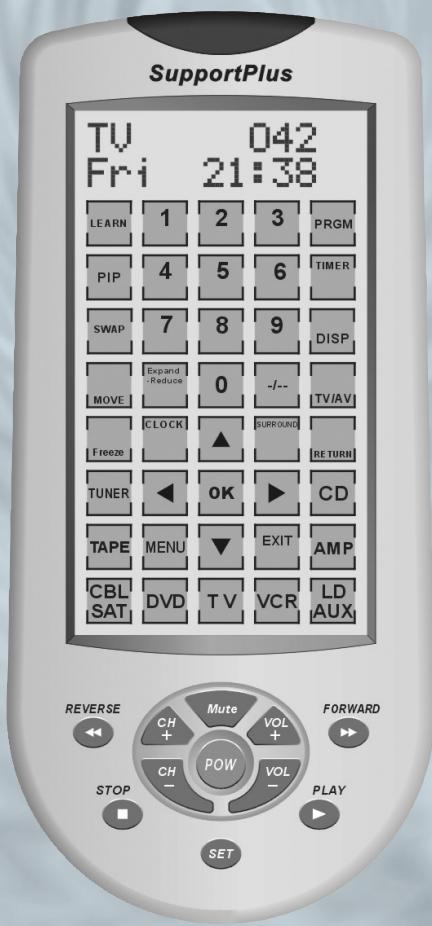

Explicación de las teclas SET Para iniciar la configuración (programación) del control remoto o ver el estado en la pantalla LCDTV VCR CBL/SAT DVD TUNER TAPE AMP LD/AUX Le permite seleccionar el aparato que desea controlar. Activa y desactiva el aparato 0-9 Las teclas numéricas realizan la misma función que en su mando a distancia original MENU CH± Funciona como la tecla Menu (para ajustar algunas características de su aparato) u OSD (visualización en pantalla) o Memory de su mando a distancia original Funciona como la tecla Canal arriba y Canal abajo de su mando a distancia original VOL± MUTE Controla el volumen como la tecla Volumen + y - y Mute de su mando a distancia original REW (Retroceso rápido) PLAY (reproduce un DVD o CD) FFWD (Avance rápido) REC (Grabar) STOP (finaliza la operación) PAUSE (suspende momentáneamente la operación y pone en espera)

Funciona como las teclas UP/DOWN/LEFT/RIGHT/OK/EXIT en su mando a distancia original para la función de menú. Pero durante el modo de configuración se usan para el cursor, confirmar y salir, sólo para programar su mando a distancia. Imagen en imagen, controla las características de Imagen en imagen de su televisor Le permite seleccionar la banda AM o FM en su sistema de audio.

RETURN La tecla RETURN le permite ir al canal anterior que había seleccionado. Funciona igual que el último canal. DISP PRGM SLEEP TIMER Display Programa Esta tecla le permite desconectar automáticamente su aparato. Permite programar un evento para que se ejecute con posterioridad, como por ejemplo „encender la TV a las 7:00PM“. El modo de temporizador le permite configurar cuatro comandos individuales. Tiene que reprogramarse después de que se produzca cada evento. Pista anterior. Pista siguiente. Nota: Antes de realizar cualquier configuración debe activar en primer lugar el mando a distancia pulsando la pantalla o pulsando cualquier tecla del mando a distancia. Configuratión de los aparatos A. Configuración directa (por marca y código) Si conoce el nombre de la marca de su aparato, puede configurar mediante Configuración directa (busque o introduzca en la pantalla directamente el nombre de la marca y después seleccione el código).

Encienda el aparato (p. ej., pulse el botón ON/OFF de su televisor) que desea controlar. Si es un VCR, introduzca una cinta.

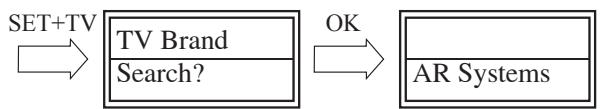

Mantenga pulsada la tecla SET, después pulse (simultáneamente) en la pantalla táctil la tecla del aparato que desea controlar (p. ej., la tecla TV).

Después suelte las dos teclas pulsadas, se mostrará en la pantalla "TV Brand Search?", después pulse "OK" en la búsqueda de marcas de TV o pulse otra tecla de aparato para seleccionar la búsqueda de otro aparato.

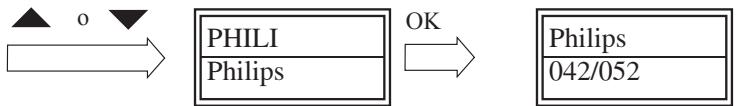

Puede introducir el nombre de marca directamente mediante letras con los botones de números y letras de la pantalla (o pude pulsar para seleccionar la marca), después pulse la tecla OK para confirmar el nombre de marca que desea controlar. Nota: Si pulsa la tecla o pero no ocurre nada, significa que la búsqueda ha finalizado.

5. Pruebe el funcionamiento de las teclas (debe dirigir su mando a

distancia hacia el aparato que desea controlar durante la comprobación). Si no funciona ninguna de las teclas de su nuevo mando a distancia o la mayoría de ellas funciona incorrectamente, pruebe otro código seleccionándolo con o , hasta que funcionen correctamente todas las funciones principales.

6. Pulse la tecla OK para guardar la configuración y la LCD mostrará

S u c c e s s f u l durante 2 segundos y saldrá al estado de configuración actual. Después, puede seguir las instrucciones de la pantalla para abandonar la configuración o ir a otras configuraciones. SET+TV TV Brand Search?

Philips 042/052 Comprobación de las teclas. Si no es correcta, pulse para seleccionar el código siguiente

Philips 053/056 Comprobación de las teclas, si el código funciona bien, pulse OK o guárdelo Successful

1. Para introducir las letras del nombre de marca, proceda de forma

similar a la introducción de palabras en el teléfono móvil.

OK, EXIT sólo se usan para configurar su nuevo mando a distancia. Durante la configuración no puede controlar su aparato.

3. Si el aparato está bloqueado, primero debe desbloquearlo y

después configurarlo. 4. Si no se localiza una marca o existe un error de entrada, la pantalla mostrará "NOT FOUND" durante 2 segundos, pruebe la entrada de nuevo.

5. Puede pulsar la tecla EXIT para eliminar la letra incorrecta cuando

introduzca el nombre de marca.

6. Si espera más de 30 segundos durante la configuración u operación, el mando a distancia saldrá del estado actual.

B. Búsqueda automática Si no ha funcionado la configuración directa o no puede encontrar el nombre de marca que desea en la pantalla, puede usar la "Búsqueda automática" para localizar el código correcto para controlar su aparato.

1. Encienda el aparato (p. ej., pulse el botón ON/OFF de su televisor)

que desea controlar. Si es un VCR, introduzca una cinta.

2. Mantenga pulsada la tecla SET durante más de 3 segundos para

iniciar la configuración.

3. La pantalla muestra "Code Setup?" y después pulse la tecla

4. La pantalla muestra "XX Auto Search?"(XX es un nombre de

aparato y XX parpadea, puede pulsar la tecla del aparato (p. ej. TV) para seleccionar el aparato deseado y después pulse la tecla "OK", comienza la búsqueda automática y la pantalla muestra "Searching?" y va incrementando el número de código (Debe dirigir el mando a distancia hacia el aparato que desea controlar durante la búsqueda automática). El mando a distancia envía automáticamente la señal ON/OFF de cada código al aparato (exploración de código)

5. Compruebe si el aparato reacciona o no, una vez reaccione, pulse

cualquier tecla para detener la búsqueda.

6. Compruebe si las teclas principales funcionan suficientemente bien

o no. Si no funciona ninguna tecla (lo que significa que no ha detenido la búsqueda a tiempo, puede pulsar las teclas manu-

almente para buscar hacia atrás y localizar el código que ha pasado por alto), o la mayoría de las teclas no funcionan suficientemente bien, pulse la tecla EXIT para continuar la búsqueda. Si las teclas principales funcionan suficientemente bien, puede pulsar OK para guardar el código (la pantalla muestra "save successful" durante 2 segundos) y después puede seguir las instrucciones de la pantalla para salir de la configuración o pasar a otras configuraciones.

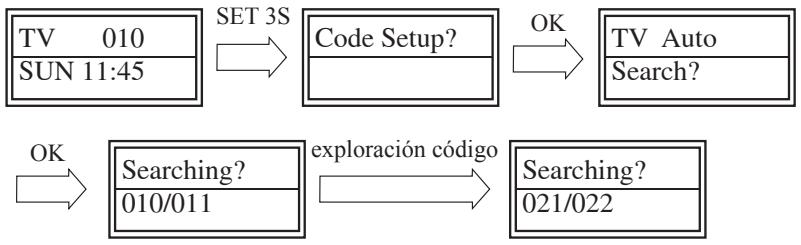

Code Setup? exploración código TV Auto Search? Searching? 021/022 Si el aparato responde, pulse cualquier tecla para detener la búsqueda y probar las teclas Manu Search? 021/022 Si cree que el código funciona bien, pulse OK para guardarlo Save Successful Observación:

OK, EXIT sólo se usan para configurar su nuevo mando a distancia, durante la configuración no podrá controlar su aparato. 2.Si el aparato está bloqueado, primero debe desbloquear el aparato y luego configurarlo. 3.Si desea detener la Búsqueda automática, puede pulsar cualquier tecla para detenerla y después pulsar la tecla del aparato que desee y seguir la información de la pantalla para detener la búsqueda.

Otras configuraciones A. Configuración del reloj Puede configurar el reloj de su nuevo mando a distancia y se mostrará en la pantalla.

1. Mantenga pulsada la tecla SET durante más de 3 segundos y después suéltela.

para seleccionar el menú "Configure " y después pulse la tecla OK.

3. La pantalla muestra "Time Setup?", después pulse la tecla OK.

4. Pulse la tecla o para seleccionar "12HR CLOCK " o "24HR

CLOCK ", y después pulse la tecla OK. 5. Pulse la tecla o para seleccionar los elementos que se desee configurar, como el día, la hora y los minutos, consecuentemente pulse la tecla para cambiar el día, la hora y los minutos.

6. Pulse la tecla OK para guardar la configuración y en la LCD se

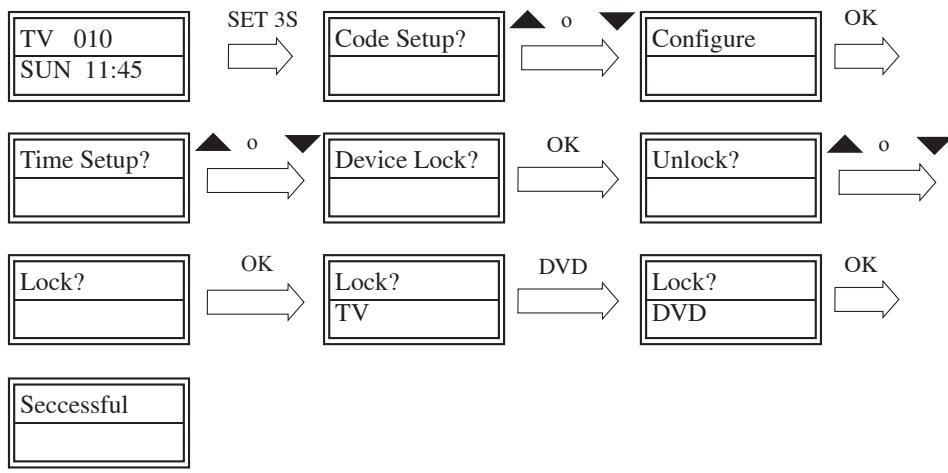

mostrará S u c c e s s f u l durante 2 segundos y saldrá al estado de configuración actual. Puede seguir las instrucciones del menú para salir de la configuración o pasar a otras configuraciones B. Bloqueo/ desbloqueo del aparato Puede usar la función "Bloqueo del aparato" para fijar el código de aparato actual, que no podrá cambiarse ni por la búsqueda de marca ni por la búsqueda automática. Puede seleccionar "Unlock" para salir de esta función.

1. Mantenga pulsada la tecla "SET" durante más de 3 segundos,

2. Pulse la tecla o para seleccionar "Configure" y después pulse la

3. Pulse la tecla o para seleccionar "Device Lock " y después pulse

4. Pulse la tecla o para cambiar el modo "Lock" o "Unlock". Después

5. Pulse la tecla aparato para seleccionar el aparato que desea fijar (p.

6. Pulse la tecla OK para guardar la configuración y la LCD mostrará

S u c c e s s f u l durante 2 segundos y saldrá al estado de configuración actual. Puede seguir las instrucciones de la pantalla para salir de la configuración o pasar a otras configuraciones. TV 010 SUN 11:45 Time Setup? Lock? SET 3S

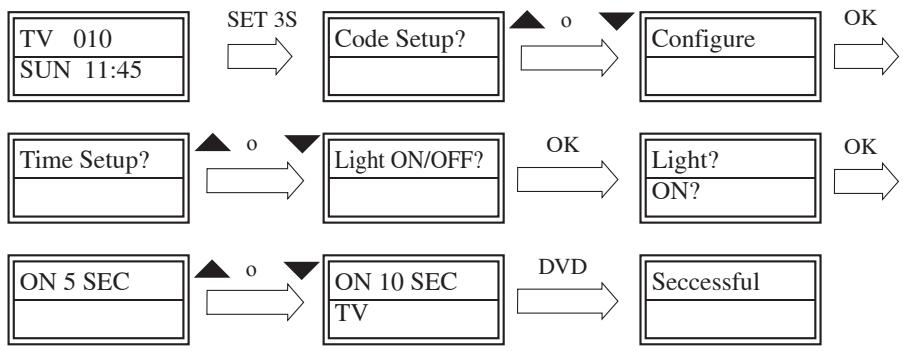

Seccessful Observación: Puede fijar todos los códigos de aparato actuales. C. Luz posterior Si configura "Light ON/OFF" en "OFF", la luz posterior no se encenderá nunca. Si configura "Light ON/OFF" en "ON", la luz posterior se encenderá cuando pulse cualquier tecla y permanecerá iluminada incluso un rato después de finalizar el uso. Puede ajustar la duración de la iluminación posterior por medio de los pasos siguientes.

1. Mantenga pulsada la tecla "SET" durante más de 3 segundos, después suelte la tecla pulsada.

pulse la tecla OK. para seleccionar "Configure" y después

3. Pulse la tecla o para seleccionar "Light ON /OFF? ", después

4. Si la pantalla muestra "Light On" (o pulsa o para seleccionar ON) y

5. Pulse la tecla o para cambiar el tiempo de iluminación entre 5 y 30

seg., en pasos de 5 segundos.

6. Pulse la tecla OK para guardar la configuración y la LCD mostrará

S u c c e s s f u l durante 2 segundos y saldrá al estado de configuración actual. Puede seguir las instrucciones de la pantalla para salir de la configuración o pasar a otras configuraciones. TV 010 SUN 11:45 Time Setup? ON 5 SEC SET 3S

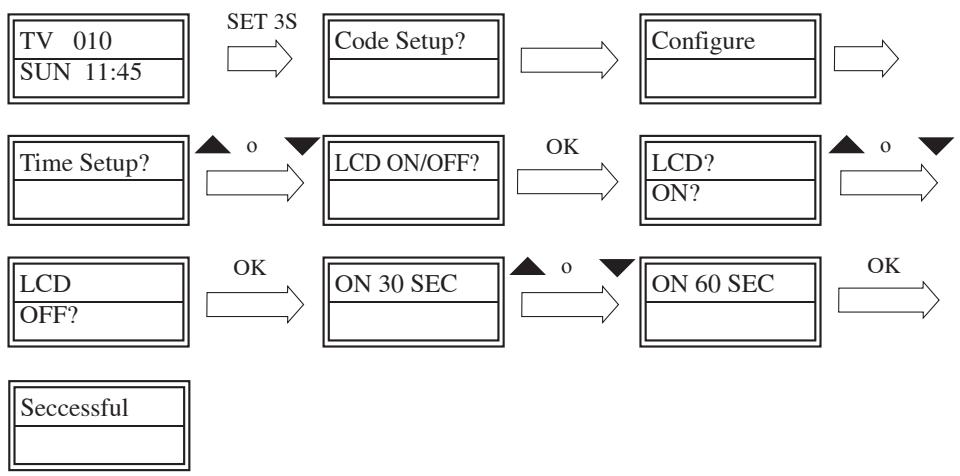

D. ENCENDIDO/ APAGADO DE LA LCD

Si configura "LCD ON/OFF" en "ON", significa que la pantalla LCD está siempre encendida (es conveniente ver el estado, pero el consumo de energía es mayor). Si configura "LCD ON/OFF" en "OFF", la pantalla LCD estará encendida durante algún tiempo y después se apagará tras cualquier operación en su mando a distancia y puede cambiar el tiempo de iluminación siguiendo los pasos que se indican.

1. Mantenga pulsada la tecla "SET" durante más de 3 segundos, después suéltela.

pulse la tecla OK. para seleccionar "Configure" y después

3. Pulse la tecla o para seleccionar "LCD ON/OFF? ", después pulse

4. Suponga que pulsa la tecla o para cambiar del modo "ON" a "OFF" y

después pulse la tecla OK.

5. Pulse la tecla o para cambiar el tiempo de iluminación de la LCD de

30 a 60 segundos en pasos de 10 segundos.

6. Pulse la tecla OK para guardar la configuración y la LCD visualizará

S u c c e s s f u l durante 2 segundos y saldrá al estado de configuración actual. Puede seguir las instrucciones de la pantalla para salir de la configuración o pasar a otras configuraciones. TV 010 SUN 11:45 Time Setup? LCD OFF? SET 3S

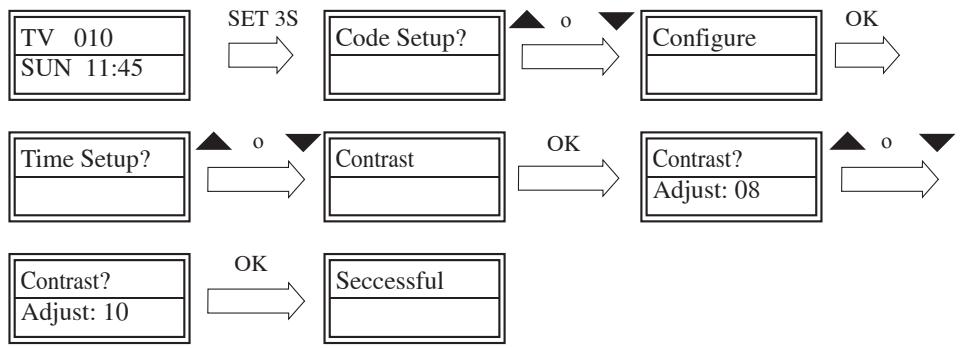

1. Mantenga pulsada la tecla "SET" durante más de 3 segundos, después suéltela.

pulse la tecla OK. para seleccionar "Configure" y después

3. Pulse la tecla o para seleccionar „Contrast“ y después pulse la

tecla OK. 4. Pulse la tecla o para ajustar el nivel de contraste, cuando esté satisfecho pulse la tecla OK. La pantalla mostrará S u c c e s s f u l durante 2 segundos y saldrá al estado de configuración actual. Puede seguir las instrucciones de la pantalla para salir de la configuración o pasar a otras configuraciones.

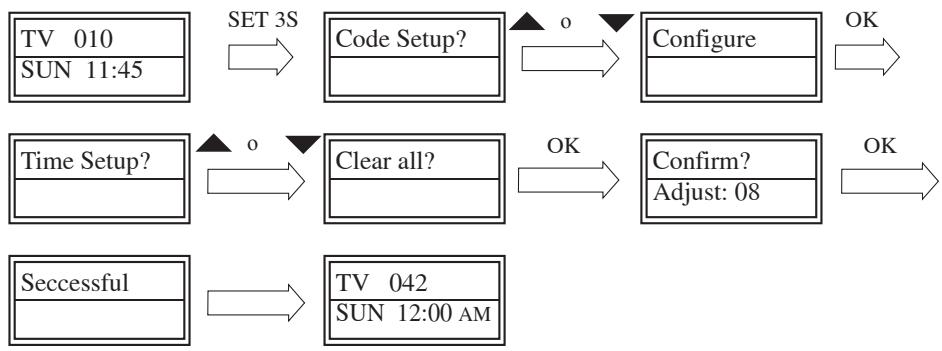

Contrast? Adjust: 08 Seccessful F. Borrar todo Para borrar todos los datos de configuración y volver a la configuración original de fábrica.

1. Mantenga pulsada la tecla SET durante más de 3 segundos. Después

pulse la tecla OK. para seleccionar "Configure" , después

3. Pulse la tecla o para seleccionar "Clear All?", después pulse la

4. La pantalla muestra "Confirm?", pulse de nuevo la tecla OK para

¿Necesita ayuda? Si tiene alguna pregunta sobre su mando a distancia, llame gratuitamente a nuestra línea de asistencia. Antes de llamar, lea el manual atentamente. Sin embargo, si no encuentra una respuesta a sus dudas en él, anote su aparato en la tabla inferior e indíquelo a los operadores cuando llame. Fecha de compra: / / / Día mes año Service Adresse: Aparato

TAPE AMP Lista dos códigos de marca dos aparelhos Lijst merkcodes van de apparaten AUX/LD Lista de los códigos de marca de los aparatos Device Brand Code List for URC20-F17
