BEDIENUNGSANLEITUNG URC-9IN1 SUPPORTPLUS

Universal-Fernbedienung 9in1

Universelle Afstandsbediening

Bedienungsanleitung für Universalfernbedienung URC-F17

Inhalt

Einleitung 4
Einlagen der Batterien 4
Beschreibung der Tasten 5
Einstellung des Gerätes 7

A. Direkte Einstellung (über Marke und Code) 7
B. Automatischer Suchlauf 9

Andere Einstellungen 11

A. Einstellung der Uhr 11
B. Sperrung/Freigabe des Gerätes 11
C. Hintergrundbeleuchting 12
D. An- und Ausschalten der LCD-Anzeige 13
E. Kontrasteinstellung der Anzeige 14
F. Löschen aller Einstellungen 15

Hilfe 16

LiTe der Gerätemarkencodes 87

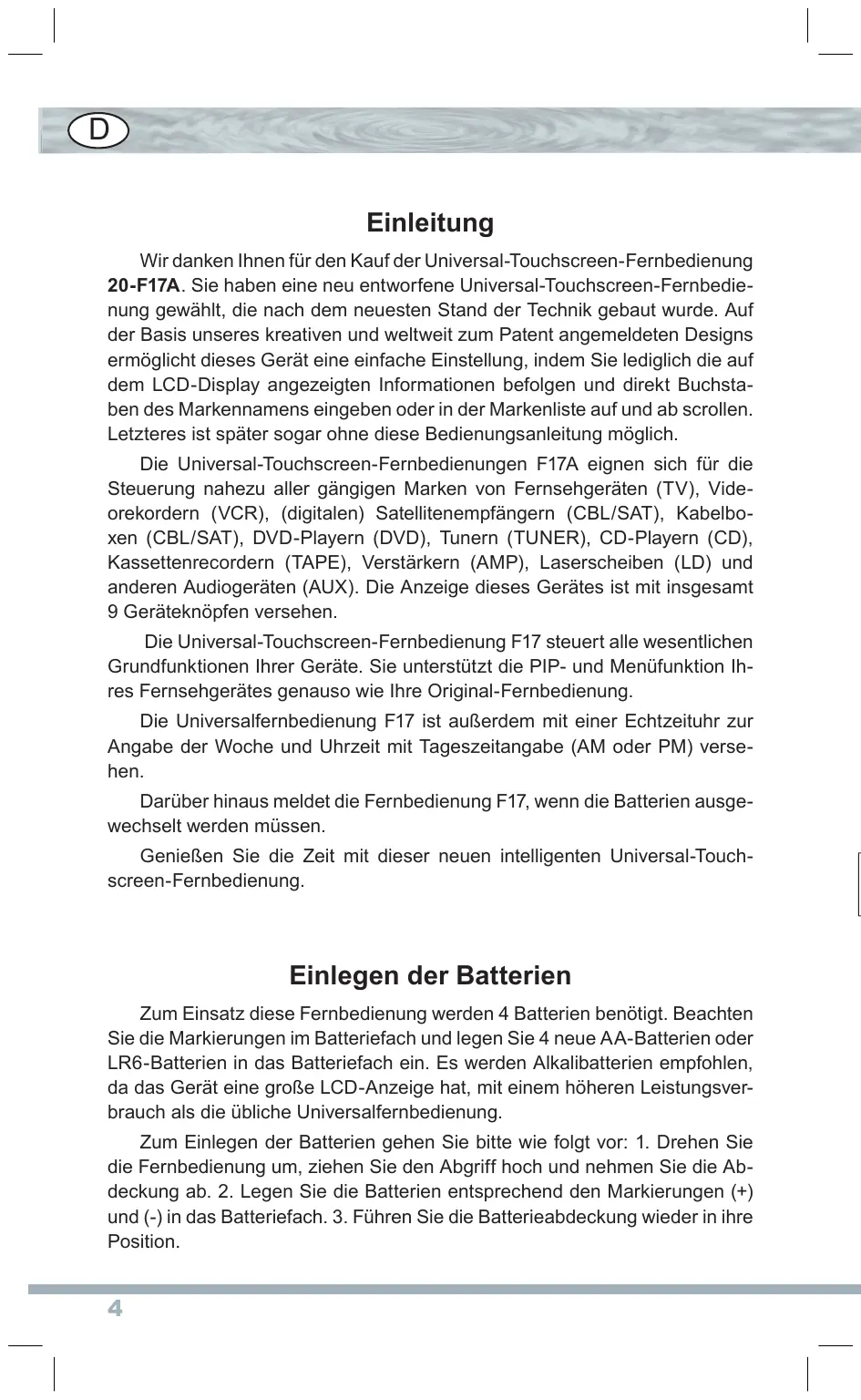

Einleitung

Wir danken Ohnen für den Kauf der Universal-Touchscreen-Fernbedienung 20-F17A. Sie haben eine neu entworfene Universal-Touchscreen-Fernbedienung gewählt, die nach dem neuesten Stand der Technik gebaut wurde. Auf der Basis unseres kreivinen und weltweit zum Patent angemeldeten Designs ermöglich这点es Gerät eine einfache Einstellung, indem Sie lediglich die auf dem LCD-Display angezeigten Informationen befolgen und direkt Buchstaben des Markennamens eingeben oder in der Markenliste auf und ab scrollen. Letzteres ist später)sogar ohne diese Bedienungsanleitung möglich.

Die Universal-Touchscreen-Fernbedienungen F17A eignen sich für die Steuerung nahezu aller gängigen Marken von Fernsehgeräten (TV), Videorekordern (VCR), (digitalen) Satellitenempfängern (CBL/SAT), Kabelboxen (CBL/SAT), DVD-Playern (DVD), Tunern (TUNER), CD-Playern (CD), Kassettenrecordern (TAPE), Verständern (AMP), Laserscheiben (LD) und anderen Audiogeräten (AUX). Die Anzeige these Gerätes ist mit insgesamt 9 Geräteknöpfen versehen.

Die Universal-Touchscreen-Fernbedienung F17 steuert alle wesentlichen Grundfunktionen ihrer Geräte. Sie unterstützt die PIP- und Menüfungtion Ihres Fernsehgerätes genauso wie ihre Original-Fernbedienung.

Die Universalfernbedienung F17 ist außer dem mit einer Echtzeituhr zur Angabe der Wonne und Uhrzeit mit Tageszeitangabe (AM oder PM) versehen.

Darüber hinaus meldet die Fernbedienung F17, wenn die Batterien ausgewechselt werden müssen.

Genießen Sie die Zeit mit dieser neuen intelligenten Universal-Touch-screen-Fernbedienung.

Einlagen der Batterien

Zum Einsatz diese Fernbedienung werden 4 Batterien besteht. Beachten Sie die Markierungen im Batteriefach und legen Sie 4 neue AA-Batterien oder LR6-Batterien in das Batteriefach ein. Es werden Alkalibatterien empfohlen, da das Gerät eine große LCD-Anzeige hat, mit einem higheren Leistungsverbrauch als die übliche Universalfernbedienung.

Zum Einlagen der Batterien gehen Sieitte wie folgt vor: 1. Drehen Sie die Fernbedienung um, ziehen Sie den Abgriff hoch undnehmen Sie die Abdeckung ab. 2. Legen Sie die Batterien entsprechend den Markierungen (+) und (-) in das Batteriefach. 3. Führn Sie die Batterieabdeckung wieder in ihre Position.

Hinweis:

Wenn die Batterien ausgetauscht werden müssen, entscheidt die Meldung „Battery Low" auf der LCD-Anzeige.itte ersetzen Sie die Batterien bei Erscheinen dieser Anzeige durch neue Batterien.

Alle Einstellungen, mit denen Sie die neue Fernbedienung programmiert haben, bleiben auch dann im Speicher erhalten, wenn Sie die Batterien Herausnehmen (Sie müssen jedoch eventuell die Uhr neu einstehen).

Battery Low

SUN 12:00 AM

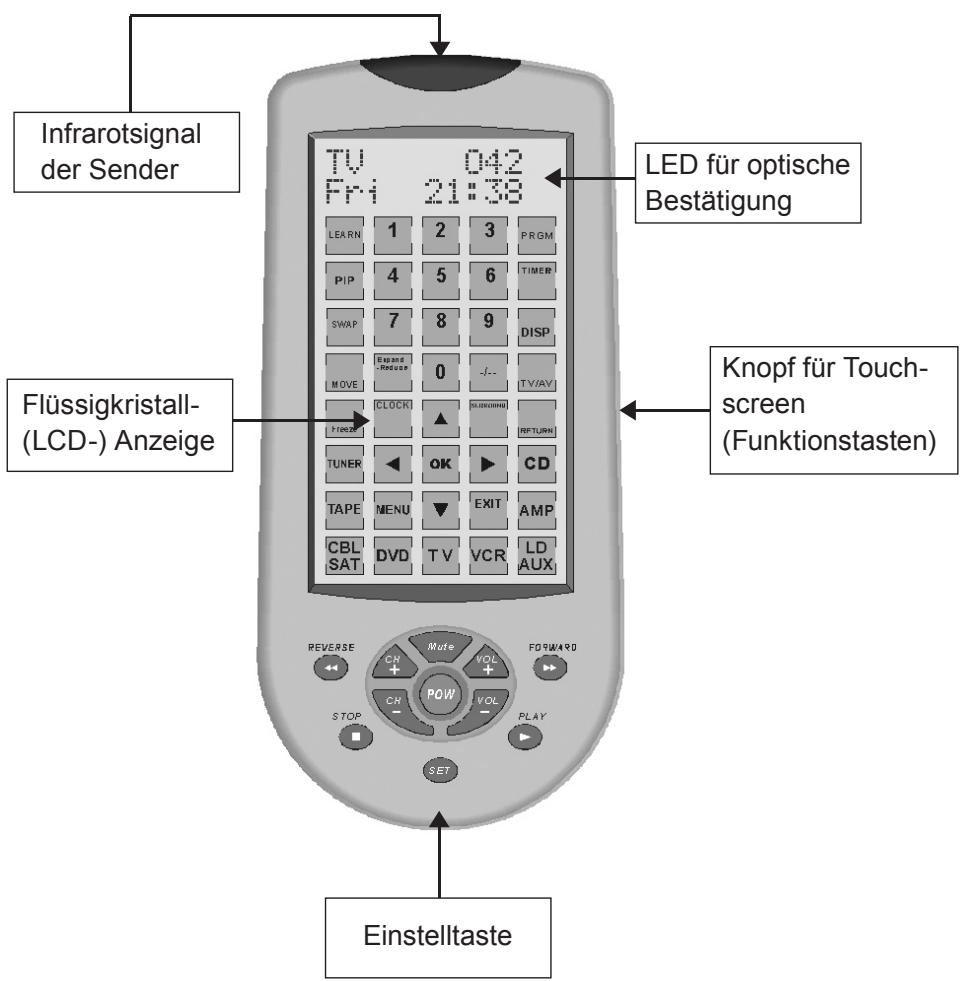

Beschreibung der Tasten

SET	Über diese Taste können Sie die Fernbedienung einstellen oder den Status auf der LCD-Anzeige ablesen.
TV
VCR
CBL/SAT
CD	Mit diesen Tasten wahren Sie das Gerät aus, das Sie steuern möchen.
DVD
TUNER
TAPE
AMP
LD/AUX
POW	Ein- und Ausschalten des Gerätes.
0-9	Die Zahlentasten funktionieren wie bei ihrer Original-Fernbedienung.
MENU	Funktioniert wie die Menütaste (zur Einstellung einiger Funktionen Ihres Gerätes) oder OSD (Bildschirmanzeige) oder die Speichertaste auf ihrer Original-Fernbedienung.
CH±	Funktioniert wie die Tasten Programm + und Programm - auf ihrer Original-Fernbedienung.
VOL±	Dient der Einstellung der Lautstärke wie die Tasten Lautstärke + und Lautstärke - sowie die Taste Mute auf ihrer Original-Fernbedienung.
MUTE
←	REW (Schnellrücklauf)
→	PLAY (Bedienung Ihres DVD- oder CD-Gerätes)
>	FFWD (Schnellvorlauf)
●	REC (Aufnahme)
■	STOP (Ende des Betriebs)
II	PAUSE (vorübergehendes Ende des Betriebs und Standby)
▲	Funktioniert wie die Tasten OBEN, UNTEN, LINKS, RECHTS, OK, EXIT auf ihrer Original-Fernbedienung zur Auswahr der Menüfung. Während der Einstellung werden diese Tasten jeder aushülllich zur Steuerung des Cursor, zur Bestätigung der Eingaben sowie zum Verlassen der Programmierfungtion ihrer Fernbedienung verwendet.
←
OK
EXIT
PIP
SWAP	Bild-in-Bild, Bedienung der Bild-in-Bild-Funktionen Ihres
MOVE	Fernsehgerätes.
FREEZE

AMPLITUDE-/FREQUENZMODULATION

Die Amplituden-/Frequenzmodulation ermitteligt Ihnen die Auswahl des AM- oder FM-Bandes auf Ihrrem Toneingabe- oder ausgabesystem.

RETURN Die RETURN-Taste ermöglicht Ihnen zu dem zuvor gewählten Kanal zurück zu gehen. Funktioniert genauso wie der letzte Kanal.

DISP Display

PRGM Programm

SLEEP Die SLEEP-TASTE ermöglich Ihnen, Ihr Gerät automatisch auszuschalten.

TIMER Ermöglicht die Einstellung eines Vorgangs, der zu einem späteren Zeitpunkt staatfinden soll, wie zum Beispiel „Einschalten des Fernsehgerätes um 19:00". Der Timer-Modus ermöglich Ihnen eine Einstellung von bis zu vier individuellen Anweisungen. Nach erfolgter Durchführung des programmierten Vorgangs muss eine erneute Programmierung erfolgen.

Vorherige Spur.

Nächste Spur.

Anmerkung:

Vor Durchführung der unten aufgeführten Einstellungen müssen Sie die Fernbededierung zunachst aktivieren, indem Sie die Anzeige berühren oder eine beliebige Taste auf der Fernbedienung drücken.

Einstellung des Gerätes

A. Direkte Einstellung (über Marke und Code)

Wenn Ihnen der Markename des Gerätes besteht ist, dann können Sie eine direkte Einstellung vornehmen (Direkte Suche oder Eingabe auf der Anzeige und dann Auswahl des Codes).

1 Schalten Sie das Gerät, das Sie bedieten möchten (z.B. Fernseh-gerät), ein. Wenn es sich um einen Videorecorder handelt, legen Sie eine Kassette ein.
2 Drücken Sie die Taste SET an Ihrer Fernbedienung und halten Sie diese gedrückt. Drücken Sie dann (gleichzeitig) eine der Geräte-Tasten auf dem Touchscreen, die Sie steuern möchten (z.B. TV-Taste).
3 Lassen Sie die beiden gedrückten Tasten wieder los. Die Meldung „TV Brand Search" wird auf der Anzeige angezeigt. Drücken Sie jetzt „OK" in der TV-Markensuche oder drücken Sie eine andere Geräte taste für die Auswahl einer anderen Gerätesuche.

4 Sie können den Markennamen entweder direkt in Buchstaben über die Zahlen- und Buchstabentaste auf der Anzeige eingeben (oder Sie können für die Auswahl der Marke die Taste ▲ oder ◁ drücken). Drücken Sie dann die OK-Taste zur Bestätigung des Markennamens, den Sie bisherungen möchten.

Anmerkung:

Wenn Sie die Taste ▲ oder ▼ drücken undriotzem nichts passiert,so ist dies ein Hinweis darauf,dass dieSuche beendetist.

1. Überprüfen Sie die Funktion der Tasten (Sie müssen ihre Fernbedienung auf das Gerät richten, das Sie während der Überprüfung steuern möchen.) Wenn keine der Tasten ihrer neuen Fernbedienung Funktioniert oder die meisten Tasten nicht korrekt funktionieren, dann versuchen Sie esitte mit einem anderen Code, der über die Taste ▲ oder gewählt wird, bis alle Hauptfunktionen einwandfrei Funktionieren.
2. Drücken Sie zur Speicherung der Einstellung die OK-Taste. Auf der LCD-Anzeige erscheint 2 Sekunden lang die Meldung Successful. Wechseln Sie in den aktuellen Einstellstatus. Dann konnen Sie zum Verlassen des Einstellmodus oder zur Durchführung weiterer Einstellungen die Anzeigeanweisung befolgen.

Eingabe der Buchstaben ^p , ^H , ^l , ^L , ^l usw.

(oder Drucken der Taste)

Kontrolle der Tasten. Bei Unzufriedenheit ▲ oder ▼ drücken zur Auswahl des{nachsten Codes

Kontrolle der Tasten, Wenn Code i.O. OK-Taste zur Speicherung drücken.

Anmerkung:

1. Die Eingabe der Buchstaben des Markennamens, ist vergleichbar mit der Eingabe von Wörtern im Mobiltelefon.
2. Die Tasten OK, EXIT werden nur zur Einstellung ihrer neuen Fernbedienung genutzt. Eine Steuerung Ihres Gerätes während der Einstellung ist nicht möglich.
3. Wenn das Gerät gespeert ist, müssen Sie es zunachst freigegeben und dann einstellen.
4. Wenn keine Marke gefunden wurde oder ein Fehler eingegeben wurde, erscheint auf der Anzeige 2 Sekunden lang die Meldung „NOT FOUND".
5. Wahlend der Eingabe des Markennamens konnen Sie zum Löschen des falschen Buchstabens die Taste EXIT drucken.
6. Wenn Sie während der Einstellung oder Bedienung länger als 30 Sekunden warten, wird die Fernbedienung den aktuellen Status verlassen.

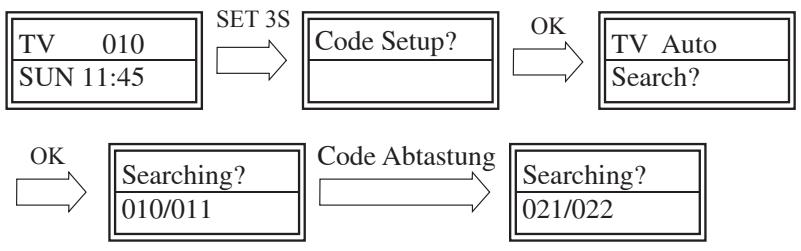

B. Automatischer Suchlauf

Wenn die direkte Einstellung fehlgeschlagen ist oder Sie den gewünschten Markennamen auf der Anzeige nicht finden, können Sie die Funktion „Auto Search" wahlen, um den korrekten Code für die Bedienung Ihres Geräts zu finden.

1. Schalten Sie das Gerät, das Sie steuern möchten, ein (z.B. Drücken Sie den Knopf EIN/AUS an Ihrlem Fernsehgerät.). Wenn es sich um einen Videorecorder handelt, legen Sie eine Kassette ein.
2. Drücken und halten Sie die SET-Taste mindestens 3 Sekunden lang gedrückt zum Starten der Einstellung.
3. Auf der Anzeige entscheidt die Meldung „Code Setup?“. Drücken Sie dann die Taste „OK".
4. Auf der Anzeige erscheidt die Meldung „XX Auto Search?“ (XX ist ein Gerätename und XX die Einblendung. Sie können zum Auswahlen des gewünschten Gerätes die Geräte-Taste drücken (z.B. TV). Drücken Sie anschließend die Taste „OK“. Der automatische Suchlauf wird gestartet und auf der Bildschirmanzeige erscheidt die Meldung „Searching?“ mit steigender Code-Nummer (Sie müssen ihre Fernbedienung auf das Gerätrichten, das Sie während des automatischen Suchlaufsteuern möchten.). Die Fernbedienung sendet automatisch ein EIN-/AUS-Signal für jeder Code zu dem Gerät (Code-Abstastung)

5. Kontrollieren Sie, ob das Gerät reagiert oder nicht. Wenn das Gerät reagiert, drücken Sie eine beliebige Taste, um den Suchlauf zu stoppen.

6. Kontrollieren Sie, ob die Hauptstaten einwandfrei Funktionieren oder nicht. Wenn keine Taste Funktioniert (d.h. wenn Sie den Suchlauf nichtrechtzeitig beendet haben, können Sie die Taste ▲ oder ▼ manuell drücken, um den Suchlauf rückwärts zum passenden Code zu führen), oder wenn die meisten Tasten nicht einwandfrei Funktionieren, drucken Sieitte die Taste EXIT, um einen Suchdurchlauf durchzufahren. Wenn die Hauptstaten einwandfrei Funktionieren, können Sie zur Sicherung des Codes OK drucken (auf der Anzeige erscheint 2 Sekunden lang die Meldung „save successful“. Sie konnen dann zum Verlassen der Einstellung oder für weitere Einstellungen die Anweisung der Anzeige befolgen.

Wenn das Gerät antworbet, drücken Sie eine beliebige Taste, um den Suchlauf anzuhalten und überprüfen Sie die Tasten.

Wenn Sie mit dem Code einverstanden sind, zur Sicherung OK drücken.

Anmerkung:

1. Die Tasten OK, EXIT werden nur zur Einstellung ihrer neuen Fernbedi-nung während der Einstellung benutzt. Wahrend des Einstellvorgangs konnen Sie Ihr Gerät nicht steuern.
2. Wenn das Gerät gespeit ist, müssen Sie es zunachst freigeben und anschließend die Einstellungen vornehmen.
3. Drücken Sie zum Beenden des automatischen Suchlaufs eine beliebige Taste. Drücken Sie anschließend eine beliebige Geräte taste und folgen Sie zum Beenden des Suchlaufs den auf der Anzeige angezeigten Informationen.

Andere Einstellungen

A. Einstellung der Uhr

Sie können die Uhr ihrer neuen Fernbedienung einstellen und die Uhrzeit auf der Anzeige ablesen.

1 Drücken Sie die Taste SET und halten Sie die Taste mindestens drei Sekunden lang gedrückt. Lassen Sie die Taste anschließend wieder los.
2 Drücken Sie die Taste ▲ oder ∇ zur Auswahl des Menüss „Configure" und drücken Sie dann die Taste „OK".
3 Auf der Anzeige erscheint die Meldung „Time Setup?". Drücken Sie dann die Taste „OK".
4 Drücken Sie die Taste ▲ oder ∇ zur Auswahl der „12HR CLOCK" oder „24HR CLOCK" und drücken Sie anschließend die Taste „OK".
5 Drücken Sie die Taste ▲ oder √ zur Auswahr der gewünschten Einstellungselemente, wie zum Beispiel Tag, Stunde und Minuten und drücken Sie entsprechend die Taste ⊙ oder ⊥ zum Ändern des Tages, der Stunde und Minuten.
6 Drücken Sie die Taste „OK“ zur Speicherung der Einstellung. Auf der LCD-Anzeige erscheint 2 Sekunden lang die Meldung Successful. Dann kehr die Anzeige zum aktuellen Einstellungsstatus zurück. Zum Verlassen der Einstellung oder zur Durchführung weiterer Einstellungen können Sie die Anweisung im Menu befolgen.

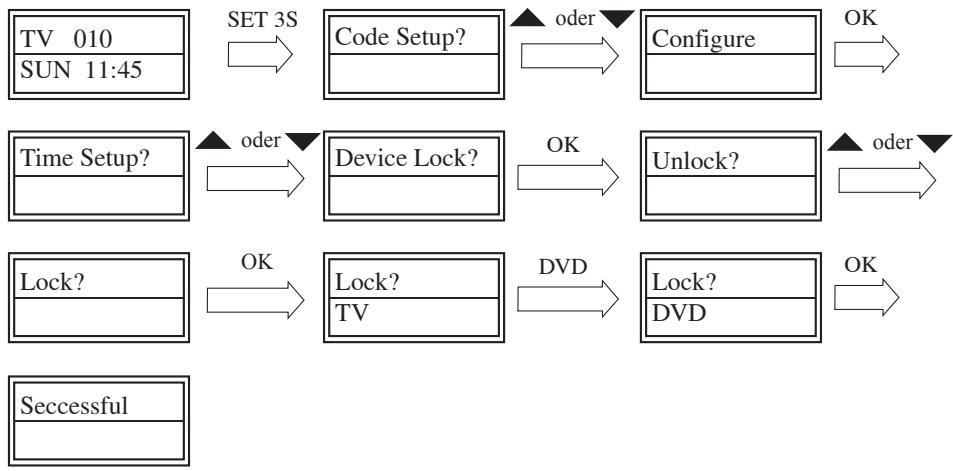

B. Sperrung/Freigabe des Gerätes

Sie können die Funktion „Device Lock“ zur Festlegung des gegenwärtingen Gerätecodes benutzen. Diese Gerätecode kann:weder durch die Markensuche noch durch den automatischen Suchlauf geändert werden. Zum Verlassen dieser Funktion konnen Sie „Unlock“ wahren.

1. Drücken Sie die Taste „SET“, halten Sie die Taste mindestens 3 Sekunden lang gedrückt und setzen Sie die Taste anschließend wieder los.
2. Drücken Sie die Taste ▲ oder ∨ zur Auswahl der Funktion „Configure" und drücken Sie dann die Taste „OK".
3. Drücken Sie die Taste ▲ oder ∨ zur Auswahl der Funktion „Device Lock" und drücken Sie dann die Taste „OK".
4. Drücken Sie die Taste ▲ oder ∇ zum Ändern des Modus „Lock“ oder „Unlock“. Drücken Sie dann die Taste „OK“.
5. Drücken Sie die Geräte taste zur Auswahl des Gerätes, das Sie fest-

legen möchten (z.B. TV).

1. Drücken Sie die Taste „OK“ zur Speicherung der Einstellung. Auf der LCD-Anzeige erscheint 2 Sekunde lang die Meldung Successful. Dann kehr sie zum aktuellen Einstellungsstatus zurück. Zum Verlassen der Einstellung oder zur Durchführung weiterer Einstellungen können Sie die auf der Anzeige aufgeführte Anweisung befolgen.

Anmerkung:

Sie können alle aktuellen Gerätecodes festlegen

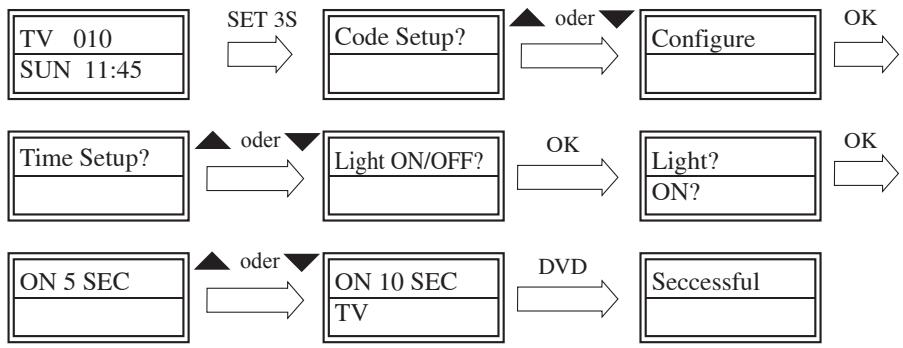

C. Hintergrundbeleuchting

Wenn Sie die Einstellung „Light ON/OFF“ auf „OFF“ stellen, wird die Hintergrundbeleuchtung nie aktiviert. Wenn Sie die Einstellung auf „Light ON/OFF“ auf „ON“ stellen, wird die Hintergrundbeleuchtung aktiviert, wenn Sie eine beliebige Taste drücken. Der Hintergrund wird auch eine Weile erleuchtet bleiben, wenn Sie die Bedienung beendet haben. Sie konnen die Einschaltdauer der Hintergrundbeleuchtung durch folgende Schritte einstellen:

1. Drücken Sie die Taste „SET“, halten Sie die Taste mindestens 3 Sekunden lang gedrückt und setzen Sie die gedrückte Taste dann wieder los.
2. Drücken Sie die Taste ▲ oder ∨ zur Auswahl der Funktion „Configure". Drücken Sie dann die Taste „OK".

3. Drücken Sie die Taste ▲ oder ∨ zur Auswahl der Funktion „Light ON/OFF?“ und drücken Sie dann die Taste „OK".

4. Wenn auf der Anzeige die Meldung „Light ON“ entscheid (oder Sie drücken die Taste ▲ oder ∇ zur Auswahl der Funktion „ON“) drücken Sie „OK“.

5. Drücken Sie die Taste ▲ oder ▼, um die Beleuchtksdauer von 5-30 Sekunden und in 5-Sekunden-Schritten zuändern.
6. Drücken Sie die Taste „OK“ zur Speicherung der Einstellung. Auf der LCD-Anzeige erscheint 2 Sekunden lang die Meldung „Successful“. Dann kehrt sie zum aktuellen Einstellungsstatus zurück. Sie konnen dann zum Verlassen der Einstellung oder für weitere Einstellungen die Anweisung der Anzeige befolgen.

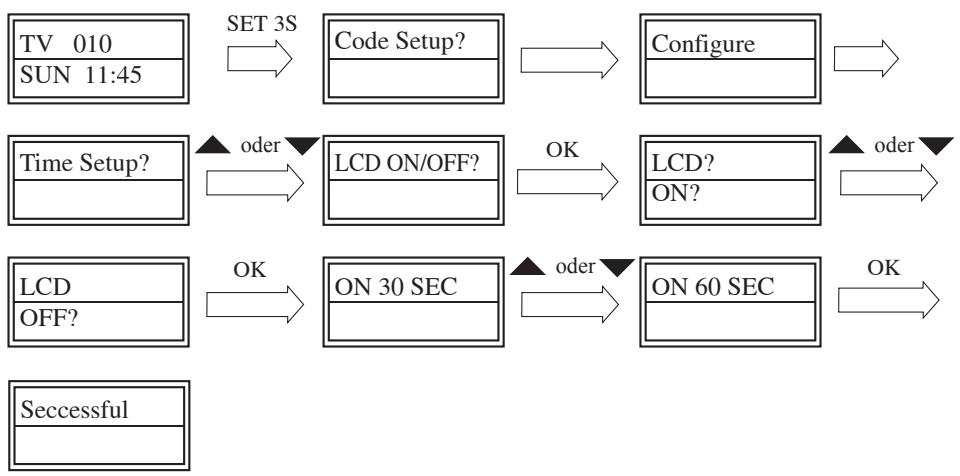

D. An- und Ausschalten der LCD-Anzeige

Wenn Sie die „LCD ON/OFF“ auf „ON“ stellen, ist die LCD-Anzeige immer aktiviert (Eine Statusanzeige ist praktisch, bedeutet jedoch einen höheren Energieverbrauch.). Wenn Sie die „LCD ON/OFF“ auf „OFF“ stellen, wird die LCD-Anzeige eine Zeit aktiviert sein und dann nach einer beliebigen Bedienung ihrer Fernbedienung deaktiviert sein. Sie können die Einschaltdauer durch folgende Schritteändern.

1. Drücken Sie die Taste „SET“, halten Sie sie mindestens 3 Sekunden lang gedrückt und setzen Sie die Taste dann wieder los.
2. Drücken Sie die Taste ▲ oder ∨ zur Auswahl der Funktion „Configure". Drücken Sie dann die Taste „OK".
3. Drücken Sie die Taste ▲ oder ∨ zur Auswahl der Funktion „LCD ON/OFF". Drücken Sie dann die Taste „OK".
4. Vorausgesetzt, dass Sie zum Wechsel von „ON“ auf „OFF“ die Taste oder drücken, müssen Sie dann die Taste „OK“ drucken.

5. Drücken Sie die Taste ▲ oder ▼, um die Einschaltdauer der LCD-Anzeige von 30-60 Sekunden und in 10-Sekunden-Schritten zuändern.

6. Drücken Sie die Taste „OK“ zur Speicherung der Einstellung. Auf der LCD-Anzeige erscheint 2 Sekunden lang die Meldung Successful. Dann kehr die Anzeige zum aktuellen Einstellungsstatus zurück. Zum Verlassen des Einstellmodus oder zur Durchführung weiterer Einstellungen können Sie die Anzeigeanweisung befolgen.

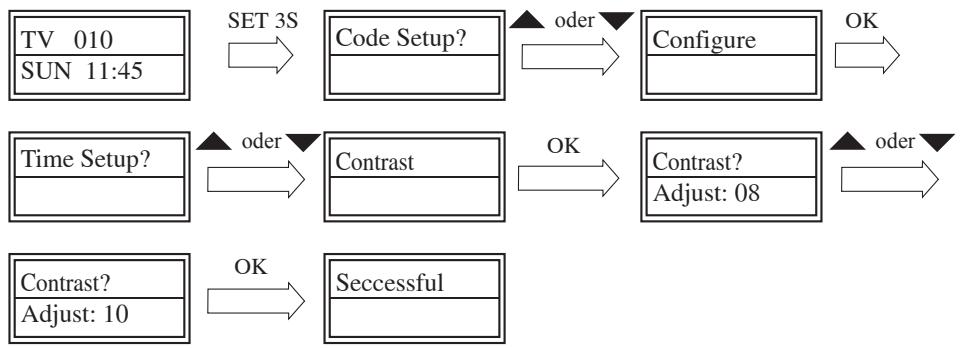

E. Kontrasteinstellung der Anzeige

1. Drücken Sie die Taste „SET“, halten Sie sie mindestens 3 Sekunden lang gedrückt und setzen Sie die Taste dann wieder los.
2. Drücken Sie die Taste ▲ oder ∨ zur Auswahl der Funktion „Configure" und drücken Sie dann die Taste „OK".
3. Drücken Sie die Taste ▲ oder ∨ zur Auswahl der Funktion „Contrast" und drücken Sie dann die Taste „OK".
4. Drücken Sie die Taste ▲ oder ∨ zur Einstellung des Kontrastpegels. Wenn Sie mit letzterem zufrieden sind, drücken Sie die Taste „OK". Auf der Anzeige erscheint 2 Sekunden lang die Meldung Successful. Dann kehrt sie zum aktuellen Einstellungsstatus zurück. Zum Verlassen des Einstellmodus oder zur Durchführung weiterer Einstellungen können Sie die Anzeigeanweisung befolgen.

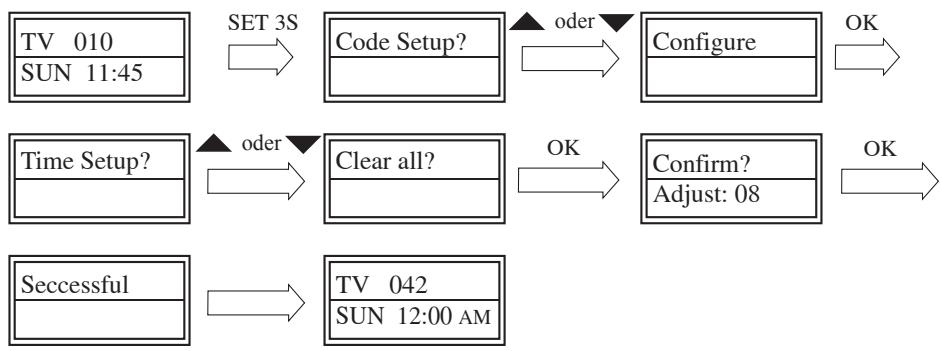

F. Löschen aller Einstellungen

Mit dieser Funktion werden alle Einstellungendaten gelöscht und die werkseitigen Standardeinstellungen wiederhergestellt.

1 Drücken Sie die Taste „SET“, halten Sie sie mindestens 3 Sekunden lang gedrückt und setzen Sie die Taste dann wieder los.
2. Drücken Sie die Taste ▲ oder ∨ zur Auswahl der Funktion „Configure" und drücken Sie dann die Taste „OK“.
3 Drücken Sie die Taste ▲ oder ∇ zur Auswahl der Funktion „Clear all?“ und drücken Sie dann die Taste „OK".
4. Auf der Anzeige erscheint die Meldung „Confirm?". Drücken Sie die Taste „OK" erneut, um zu bestätigen, dass alles gelöscht werden soll. Auf der LCD-Anzeige erscheint 2 Sekunden lang die Meldung Successful. Anschließlich wird die werkseitige Standardseite wieder hergestellt.

Hilfe

Falls Sie Fragen zu ihrer Fernbedienung haben, nutzen Sie unsere kostenlose Helpline. Lesen Sieitte diese Bedienungsanleitung grundlich durch, bevor Sie anrufen. Wenn Sie jedoch in dieser Bedienungsanleitung keine Antwort auf ihre Fragen finden, tragen Sie Ihr Gerät in die unterstehende Tabelle ein und teilen Sie unseren Ansprechpartnern die entsprechenden Daten mit, wenn Sie anrufen.

Kaufdatum:

/ /

Tag Monat Jahr

Service Adresse:

Gerät	Marke	Modellnummer	Modellnummer der Original-Fernbedienung	Code
TV
VCR
CBL/SAT
DVD
CD
TUNER
TAPE
AMP
AUX/LD
