MANUAL DE USUARIO R51C ZIBRO
INSTRUCCIONES DE USO
OPERATING INSTRUCTIONS
WKŁADKA ILUSTRACYJNA E E E

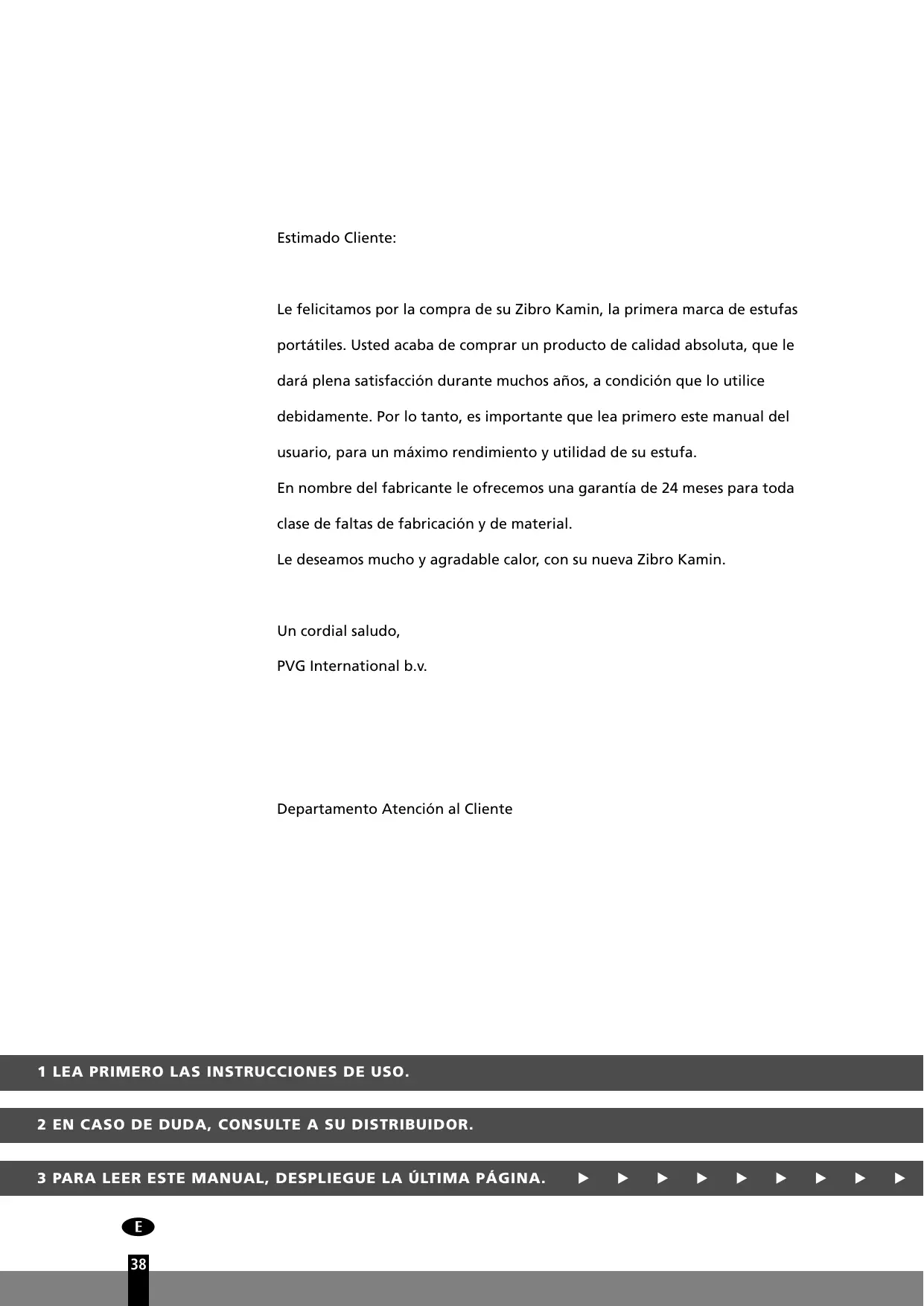

a - EMC E E E E E E E E E E E E E E E E Le felicitamos por la compra de su Zibro Kamin, la primera marca de estufas portátiles. Usted acaba de comprar un producto de calidad absoluta, que le dará plena satisfacción durante muchos años, a condición que lo utilice debidamente. Por lo tanto, es importante que lea primero este manual del usuario, para un máximo rendimiento y utilidad de su estufa.
En nombre del fabricante le ofrecemos una garantía de 24 meses para toda clase de faltas de fabricación y de material. Le deseamos mucho y agradable calor, con su nueva Zibro Kamin.
Departamento Atención al Cliente
1 LEA PRIMERO LAS INSTRUCCIONES DE USO.
Estos son los pasos a seguir para la utilización de su estufa portátil. Para su correcta utilización, le
remitimos al MANUAL (pág. 41 y siguientes).
(para realizar una parada de emergencia)

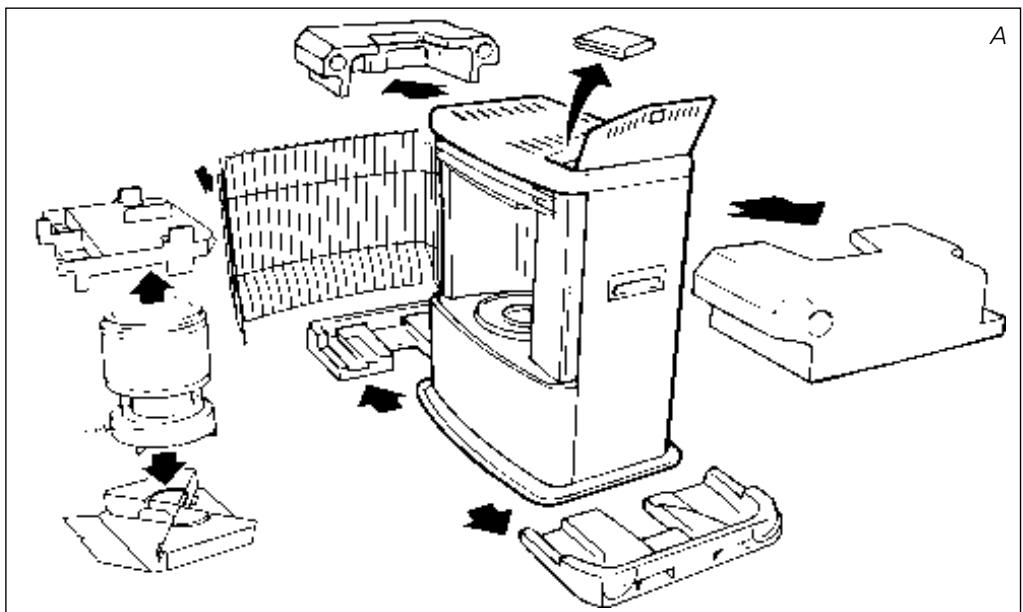

Retire todo el material de embalaje (vea capítulo A, fig. A).
Llene el depósito extraíble I y espere 30 minutos antes de encender la estufa (vea capítulo B, fig. I).
Coloque las pilas en su alojamiento L (vea capítulo A, fig. F).
Asegúrese que la cámara de combustión D está en posición recta (vea capítulo A, fig. E).
Palanca de encendido
Cámara de combustión
E Encienda la estufa, oprimiendo simultáneamente hacia abajo el regulador de la llama B y la palanca del encendido C
(vea capítulo C, fig. K).
Asa de la cámara de combustión
Indicador del combustible
Tras encender la estufa, tardará de 10 a 15 minutos para comprobar si la estufa quema bien (vea capítulo D).
Apague la estufa (vea capítulo E). extraíble
desprenderá un olor a "nuevo".
I Depósito extraíble
Guarde el combustible en un lugar fresco y
El combustible envejece. Comience cada otoño
con nuevo combustible.
Si Usted utiliza Zibro Plus, tiene la seguridad de hacer
aconsejamos Zibro Plus por su alta calidad constante en todas y cada una de sus garrafas.
L Alojamiento de pilas
En caso que cambie de tipo de combustible, debe asegurarse primero que la estufa ha consumido todo el combustible presente.
E E E E E E E E E E E E E E E E E E E E
E E E LO QUE DEBE SABER PREVIAMENTE VENTILAR SIEMPRE SUFICIENTEMENTE Para todos los modelos y para poder utilizar la estufa con toda seguridad sin necesidad de ventilación suplementaria, es necesario un espacio mínimo (vea capítulo J). Si el espacio en cuestión es más pequeño que el indicado, deberá siempre entreabrir una puerta o ventana (± 2,5 cm). Aconsejamos lo mismo en el caso de ser una habitación muy aislada o que esté protegida contra las corrientes de aire y/o a una altura de 1500 metros. Además, en caso de falta de ventilación
(léase: falta de oxígeno), la estufa se apagará automáticamente. No utilice su estufa en sótanos ni en otros espacios subterráneos. Solamente el combustible apropiado le garantiza un uso seguro, eficaz y cómodo de su estufa.
C U B I E RTA D E S E G U R I D A D Junto con la estufa se proporciona una cubierta de seguridad. Este macanismo hace disminuir la temperatura en la tapa superior de la estufa. De esta manera, el riesgo de sufrir algún daño al tocar accidentalmente la tapa superior disminuye considerablemente. No obstante, tenga en cuenta que la tapa superior estará caliente en cualquier caso.
Evite cualquier contacto con la tapa superior y con la rejilla.
EL COMBUSTIBLE APROPIADO Su estufa está diseñada para quemar parafina líquida (combustible especial para estufas), de alta calidad y sin agua, como lo es Zibro Plus. Solamente este combustible asegura una combustión limpia y completa: Un combustible de calidad inferior puede conducir a:
El tapón ”manos limpias” fijado en la parte posterior de la estufa, evita que las manos se manchen de combustible al abrir el depósito.
excesiva adherencia de alquitrán en la mecha
una combustión incompleta
una reducción en la durabilidad de la estufa
la formación de humo y/o malos olores
residuos en la rejilla o en el revestimiento
El combustible apropiado es, por lo tanto, esencial para un uso seguro, eficaz y cómodo de su estufa.
Consulte siempre al distribuidor más cercano sobre el combustible apropiado para su estufa.
A Este tapón de transporte
(amarillo) lo encontrará dentro de la caja. Solamente con este tapón podrá transportar su estufa sin problemas. ¡Por consiguiente, guárdelo bien!
1 Extraiga de la caja con cuidado la estufa y controle el contenido.
Además de la estufa, la caja debe contener: E las pilas E una bomba manual de combustible E un tapón de transporte
C E un tapón ”manos limpias” para abrir el depósito
E el presente manual del usuario Guarde la caja y el material de embalaje (fig. A) para almacenar o transportar la estufa.
2 Quite el material de embalaje:
E El embalaje de protección colocado en la rejilla G. Abra la rejilla, levantándola con cuidado (fig. B). E El embalaje colocado encima del quemador D se quita empujándolo un poco hacia abajo (fig. C). E Saque el quemador de la estufa y quite el embalaje que está colocado
debajo del quemador (fig. D).
E Vuelva a colocar el quemador en su sitio. Está colocado correctamente si, cogiéndolo por la espiral E, se puede girar fácilmente hacia la izquierda y la derecha (fig. E). Cierre la rejilla. E Levante la tapa del depósito H y quite el cartón.
3 Llene el depósito extraíble, siguiendo las instrucciones del capítulo B.
4 Coloque las pilas en su alojamiento L situado en la parte posterior de la estufa (fig. F). Observe los polos + y -. 5 El suelo debe ser sólido y nivelado.
6 Su estufa está ahora lista para su uso.

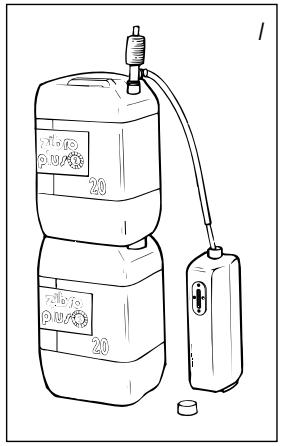

B LLENAR DE COMBUSTIBLE No llene nunca el depósito extraíble dentro del salón, hágalo en un lugar más apropiado (existe siempre el riesgo que caigan gotas de combustible). Proceda
1 Asegúrese que la estufa está apagada. 2 Abra la tapa H y extraiga el depósito extraíble I de la estufa (fig. G). Atención: el depósito puede gotear algo. Ponga el depósito extraíble en el suelo (tapón hacia arriba) y desenrosque con el tapón ”manos limpias” (fig. H).
3 Tome la bomba manual de combustible e introduzca el tubo liso, más rígido en el bidón, procurando que éste último esté colocado más alto que el depósito extraíble (fig. I). Introduzca la goma flexible ranurada en el orificio del depósito extraíble.
4 Apriete el botón superior de la bomba (girándolo hacia la derecha). 5 Comprímase algunas veces la bomba, hasta que el combustible comience a entrar en el depósito extraíble. Una vez que esto suceda, ya no hace falta comprimir más la bomba.
6 Durante la operación de llenado, no deje de vigilar el indicador del combustible del depósito extraíble J (fig. J). Si está lleno, cese de llenar aflojando el botón superior de la bomba (hacia la izquierda). Nunca llene el depósito hasta el tope, sobre todo cuando el combustible esté muy frío
(el combustible se dilata por el calor).
7 Deje que el combustible presente en la bomba se vacíe en el depósito y retire la misma con cuidado. Cierre el depósito, enroscando el tapón cuidadosamente.
Si lo desea, fije el tapón ”manos limpias” en su sitio, en la parte posterior de la stufa. Limpie eventuales gotas de combustible que hayan podido caer. 8 Controle si el tapón del depósito está en posición recta y debidamente apretado. Coloque el depósito extraíble de nuevo en la estufa (tapón hacia abajo). Cierre la tapa.
C E N C E N D E R L A E S T U FA Al principio, una estufa nueva despide siempre algún olor. Por consiguiente, asegúrese que haya ventilación suplementaria o encienda la estufa por primera vez fuera del cuarto.
Si Usted utiliza la estufa por primera vez, después de haber colocado el depósito
extraíble lleno de combustible, espere mínimo unos 30 minutos antes de encenderla. De esta forma, la mecha podrá absorber el combustible. Haga lo mismo después que la estufa haya consumido todo el combustible y después de poner una nueva mecha.
Antes de encender la estufa, mire siempre el indicador de combustible F para comprobar si en el depósito extraíble queda suficiente combustible. Verde es lleno, rojo es vacío. Encienda la estufa siempre con el encendido eléctrico. No utilice nunca cerillas o mechero. Proceda como sigue:
1 Oprima la palanca de encendido C, junto con el regulador de llama B
(fig. K). Al mismo tiempo el botón de seguridad se activará. 2 En cuanto vea una llama en el fondo de la cámara de combustión D, suelte la palanca de encendido y ésta saltará.
Antes de encender la estufa, controle siempre si la cámara de combustión D
está bien recta, moviéndola con ayuda del asa E un poco a la izquierda y derecha (fig. E). Esto se efectuará sin ninguna dificultad. Si la cámara de combustión está desnivelada, se producirían humos y hollín.
D L A C O M B U S T I Ó N D E L A E S T U FA Después de encender la estufa, se debe esperar unos 10 a 15 minutos para comprobar que la estufa está funcionando correctamente. Sólo entonces se podrá saber si la estufa quema debidamente. Una llama demasiado alta puede provocar
la formación de humos y hollín, mientras que una llama demasiado baja entraña la formación de malos olores. En la página contigua a la hoja desplegable viene indicada la altura máxima y mínima de la llama (fig. P). La llama puede ser regulada un poco con el regulador de llama B (fig. L).
Las posibles causas de una llama demasiado baja son: E
combustible de mala calidad
(consulte a su distribuidor)
insuficiente ventilación
(entreabra una puerta o ventana)
desgaste de la mecha
(consulte a su distribuidor o cambiar la mecha, capítulo L)
E A PA G A R L A E S T U FA Deje la estufa durante ± 1 minuto encendida en la posición mínima. A continuación, suba lentamente el regulador de la llama B (fig. L). La llama se extinguirá por sí sola.
F En casos de emergencia, apague la estufa con el botón de seguridad A (fig. M).
FA L L O S , C A U S A S Y S O L U C I O N E S Si resulta imposible resolver un fallo siguiendo las instrucciones dadas a continuación, consulte a su distribuidor.
F NO SE LOGRA ENCENDER LA ESTUFA.
E Las pilas no están correctamente colocadas en su alojamiento.
E Las pilas ya no tienen la suficiente potencia para realizar el encendido
Cambiar las pilas (fig. F).
E La estufa ha consumido todo el combustible o bien la mecha ha sido cambiada.
Después de colocar el depósito extraíble lleno, esperar 30 minutos para encender la estufa.
Resistencia con filamento partido
E Usted oprime la palanca del encendido C hacia abajo con demasiada fuerza.
Oprimir con menos fuerza (capítulo C).
E El filamento de la resistencia de encendido K está partido.
Consulte a su distribuidor.
La cámara de combustión D no está colocada de forma correcta.
Póngala recta con el asa E, hasta que logre moverla más fácilmente hacia la izquierda y derecha.
E La altura de la llama no está bien ajustada.
Vea fig. P y las instrucciones del capítulo D.
E Usted utiliza un combustible envejecido. Comience cada otoño con nuevo combustible. No ponga nunca el combustible en un lugar expuesto al sol.
E Usted utiliza un combustible inadecuado.
Vea EL COMBUSTIBLE APROPIADO (capítulo ‘Lo que previamente debe saber’).
E Se ha acumulado polvo debajo en la base de la estufa.
Consulte a su distribuidor.
E La altura de la mecha no es la correcta. Consulte a su distribuidor.
El depósito extraíble está vacío.
E El filtro contiene agua.
Seque el filtro (capítulo G, fig. N).
E El depósito inferior contiene agua.
Consulte a su distribuidor.
E La parte superior de la mecha se ha endurecido.
Deje que la estufa queme todo el combustible (capítulo G). Use un combustible adecuado.
E Usted utiliza combustible envejecido.
Comience cada otoño con nuevo combustible.
La mecha está demasiado baja.
Consulte a su distribuidor.
E Antes de rellenar el depósito la estufa había consumido casi todo el combustible.
Después de colocar el depósito extraíble lleno, esperar 30 minutos para encender la estufa.
E Usted utiliza combustible viejo o inadecuado.
Vea EL COMBUSTIBLE APROPIADO (capítulo ‘Lo que previamente debe saber’).
E No hay suficiente ventilación en la habitación.
Abra un momento una puerta o ventana de par en par, y después déjela entreabierta.
LA ESTUFA QUEMA DEMASIADO FUERTE CON LLAMAS NO REGULABLES.
E Usted utiliza un combustible inadecuado y demasiado volátil.
Vea EL COMBUSTIBLE APROPIADO (capítulo ‘Lo que previamente debe saber’).
E La mecha está demasiado alta.
Consulte a su distribuidor.
G MANTENIMIENTO Su estufa requiere poco mantenimiento. Lo que sí es importante es que quite el polvo y las manchas a tiempo con un paño húmedo, ya que si no podrían formarse manchas permanentes. Normalmente, tan solo tres piezas están sometidas a desgaste:
1. LAS PILAS Estas las puede cambiar Usted mismo. No tire las pilas viejas en el cubo de la basura. Siga las instrucciones vigentes en su municipio para Pequeños Residuos Químicos. 2. LA MECHA Para prolongar la vida útil de la mecha, de vez en cuando la estufa debe consumir todo el combustible presente (hasta que se apague sola). Proceda así cuando observe que la llama quede más baja. Cuando consuma todo el combustible, la estufa despedirá cierto olor, razón por la cual recomendamos lo haga fuera del
3. LA RESISTENCIA La resistencia durará más tiempo si la estufa es encendida correctamente. Cambie las pilas a su debido tiempo y procure no oprimir la palanca del encendido con demasiada fuerza. Si el filamento incandescente se ha partido, deberá ser
filtro del combustible
sustituida la resistencia por una nueva.
N FILTRO DEL COMBUSTIBLE Asimismo, controle periódicamente el filtro del combustible: Saque el depósito extraíble I de la estufa y retire el filtro del combustible (fig. N). Este puede gotear; tenga un trapo a mano. Sacuda el filtro del combustible incidiendo en un fondo duro para quitar los posos. Nunca limpiar con agua! Coloque el filtro del combustible en la estufa.
H No extraiga Usted mismo piezas de la estufa. Para eventuales reparaciones, consulte siempre a su distribuidor.
Antes de efectuar cualquier revisión, deje que la estufa se enfríe.
ALMACENAMIENTO (fin del invierno)
Llegado el fin del invierno, le recomendamos que antes de guardarla, deje que la estufa queme todo el combustible existente en el depósito. Para este fin, siga las instrucciones siguientes: 1 Encienda la estufa fuera del espacio habitable y deje que todo el combustible se queme. 2 Deje que la estufa se enfríe. 3 Limpie la estufa con un paño húmedo y séquela con un paño seco. 4 Extraiga las pilas de la estufa L y guárdelas en un lugar seco.
5 Limpiar el filtro de combustible (Vea capítulo G).
6 Guarde la estufa protegida del polvo, si es posible en su embalaje original. El combustible que ha sobrado no lo puede utilizar en el invierno próximo. Por lo tanto, consúmalo. No obstante, si sobrara algo de combustible, no lo tire, pero siga las reglas vigentes en su municipio con respecto a Pequeños Residuos Químicos. En cualquier caso, comience el próximo invierno con combustible nuevo. Si vuelve a usar la estufa de nuevo, siga nuevamente las instrucciones (a partir del capítulo A).
filtro del combustible
TRANSPORTE Para evitar que la estufa pierda combustible durante el transporte, se deben
tomar las siguientes precauciones:
1 Deje enfriar la estufa. 2 Saque el depósito extraíble I de la estufa y retire el filtro del combustible (fig. N). Este puede gotear un poco; tenga un paño a mano. Guarde el filtro y el depósito extraíble fuera de la estufa.
3 Coloque el tapón de transporte en el lugar del filtro del combustible (fig. O) y oprímalo bien.
4 Transporte la estufa siempre en posición vertical.
J ESPECIFICACIONES TECNICAS Encendido
(placa de base incl.)
Volumen apropiado del espacio (m3)**
Consumo de combustible (l/hora)*
Consumo de combustible (g/hora)
* En caso de estar en posición máxima
bomba manual de combustible tapón de transporte
pilas, tapón ”manos limpias”
Duración de combustión por depósito (hora) 16
Contenido depósito extraíble (litros)
** Estos valores son a título indicativo
CONDICIONES DE GARANTIA Su estufa está cubierta por una garantía de 24 meses, a partir de la fecha de compra.
Durante este período, todos los defectos de material o de fabricación serán reparados sin coste alguno. Además, se aplican las siguientes reglas: 1 No asumimos ninguna responsabilidad por otros daños, incluido daños indirectos. 2 La reparación o el recambio de piezas efectuado dentro del período de
garantía no da lugar a una prórroga de la misma.
3 La garantía no se aplicará en los casos que: se hayan realizado modificaciones; se hayan montado piezas no originales; reparaciones efectuadas por terceros.
4 Las piezas que están sujetas a desgaste normal, tales como la mecha, pilas, resistencia de encendido y la bomba manual de combustible, no están cubiertas por la garantía. 5 La garantía se aplica únicamente si Usted presenta la factura de compra, fechada y sin modificación alguna. 6 La garantía no se aplica en caso de daños ocasionados por manipulaciones no conformes con el manual de instrucciones, por negligencias y por el uso de combustible envejecido o inapropiado. El uso de combustible inapropiado incluso puede ser peligroso*, por ello, se aconseja Zibro Plus. 7 Los gastos de envío y los riesgos del envío de la estufa o piezas de ésta, correrán en todos los casos a cargo del comprador.
* Los materiales muy inflamables - no es el caso del Zibro Plus -, pueden conducir, por ejemplo, a una combustión incontrolable, resultando en un incendio. En tal caso, no intente transportar la estufa, apáguela inmediatamente (vea capítulo E). En casos de emergencia puede utilizar un extintor de llamas, pero únicamente del tipo B: extintores de incendios con ácido carbónico o con polvo.
10 SUGERENCIAS PARA UN USO SEGURO
Advierta a los niños siempre de la presencia de una estufa encendida.
No transportar la estufa cuando esté encendida o esté aún caliente, ni tampoco llenarla de combustible, ni efectuar trabajos de mantenimiento.

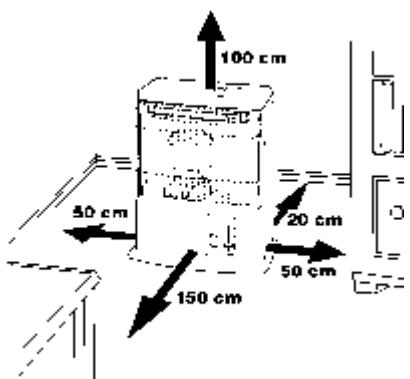

Ponga el frontal de la estufa a una distancia mínima de 1,5 metros de la pared, cortinas y muebles.
No utilice la estufa en habitaciones polvorientas, ya que la combustión no será óptima.
Apague la estufa antes de salir de casa o al acostarse.
Conserve y transporte el combustible únicamente en los depósitos y bidones destinados para ello.
No exponga el combustible al calor o a cambios extremos de temperatura. Guarde el combustible en un lugar oscuro, seco y fresco
(la luz solar afecta a la calidad).
Nunca utilice la estufa en lugares donde gases o vapores nocivos puedan estar presentes (por ej., gases de escape o vapores de pintura).
La tapa superior de la estufa se calienta. No cubra la estufa (existe riesgo de incendio). Evite cualquier contacto con la tapa superior y con la rejilla.
Asegúrese siempre de una ventilación suficiente.
CAMBIO DE LA MECHA L
ANTES DE COMENZAR A CAMBIAR LA MECHA, LA ESTUFA TIENE QUE ESTAR APAGADA Y COMPLETAMENTE FRÍA.
1 Abra la tapa del depósito extraíble y saque el depósito.
2 Saque las pilas de su alojamiento.
3 Compruebe si el regulador de la llama y la palanca de
encendido están subidas del todo. Quite los mandos de plastico.
4 Levante la rejilla de la ranura y tire de ella hacia delante. Extraiga la cámara de combustión de la estufa.
Cierre la rejilla. 4b
5 Afloje los tornillos del alojamiento de la estufa en la parte inferior de la misma. Tire un poco del alojamiento hacia delante y sepárelo de la placa base. Afloje las palomillas debajo del asiento del quemador.
6 Levante el asiento del quemador de modo que la mecha quede visible. Coloque el asiento del quemador al lado de la estufa. (Procure que el cableado no se desprenda).
7 Oprima el regulador de la llama hacia abajo para que el mecanismo de la mecha vaya a su posición superior.
8 Gire el portador (con la mecha) a la izquierda hasta que quede suelto y extráigalo de la estufa.
9 Saque la mecha de su alojamiento.
10 Coloque la nueva mecha en su portador y oprima los pasadores firmemente en los agujeros del portador de la mecha.
11 Coloque el portador (con la mecha) de nuevo en su sitio, oprimiendo los dos pasadores grandes por la parte
exterior del portador en la ranura del mecanismo de la mecha. A continuación, gire el portador de la mecha en el sentido de las agujas del reloj quedando bien apretado.
12 Coloque el asiento del quemador en su sitio.
13 Apriete las palomillas en cruz con la mano.
14 Compruebe el funcionamiento del mecanismo de la mecha, desplazando el regulador de la llama.
Presionando el botón de seguridad. 15
