Produkttyp	Petroleum-Zusatzheizung
Marke	ZIBRO
Modell	R51C
Abmessungen (L × B × H)	428 × 295 × 513 mm
Gewicht	9 kg
Brennstoff	Flüssigpetroleum für mobile Heizgeräte (Verordnung vom 8.1.1998)
Maximale Heizleistung	2400 W (200 g/h)
Brennstoffverbrauch	0,25 L/h (200 g/h)
Fassungsvermögen des abnehmbaren Tanks	4 Liter
Betriebsdauer	Mindestens 16 Stunden
Stromversorgung	2 Batterien R20 (Größe D, 1,5 V)
Dochttyp	F
Minimales Raumvolumen (ohne Belüftung)	37 m³
Empfohlenes Raumvolumen (normal belüftet)	40 bis 85 m³
Sicherheit	System Safe Top (gekühlte Oberseite), Notaus, Umkippschutz, elektrische Zündung
Zündung	Elektrisch (über Batterien)
Hauptfunktionen	Flammenhöhenregulierung, Brennstoffstandsanzeige, abnehmbarer Tank
Regelmäßige Wartung	Reinigung des Brennstofffilters, Abwischen mit einem trockenen Tuch, Batteriewechsel
Verschleißteile	Docht, Batterien, Zünder, Handpumpe
Garantie	2 Jahre gegen Herstellungsfehler (ohne Verbrauchsmaterialien)
Mitgeliefertes Zubehör	Handpumpe, Transportstopfen, Batterien, Stopfen 'saubere Handöffnung', Bedienungsanleitung
Normen	NF D 35-300, NF 128, EN 60-335-1 (1995), EN 50-165 (08/97), CE-Kennzeichnung

Häufig gestellte Fragen - R51C ZIBRO

Die Zündung funktioniert nicht, was tun?

Überprüfen Sie zuerst, ob die Batterien richtig im Fach eingelegt sind (beachten Sie die Pole + und -). Wenn die Batterien schwach sind, ersetzen Sie sie durch zwei neue Batterien vom Typ R20 (1,5 V). Wenn der Tank gerade gefüllt oder der Docht gewechselt wurde, warten Sie 30 Minuten vor dem Zünden. Drücken Sie den Zündmechanismus ohne Gewalt nach unten. Wenn das Problem weiterhin besteht, könnte der Zünder defekt sein: Wenden Sie sich an Ihren Händler.

Die Flamme ist instabil, erzeugt Ruß oder Geruch, wie kann man das beheben?

Überprüfen Sie, ob der Brenner senkrecht ist: Bewegen Sie ihn leicht mit dem Griff nach links und rechts, er sollte sich mühelos bewegen. Stellen Sie die Flammenhöhe mit dem Einstellmechanismus ein (siehe Abb. P im Handbuch). Verwenden Sie einen hochwertigen Brennstoff (Zibro Plus empfohlen). Wenn der Brennstoff alt ist, ersetzen Sie ihn zu Beginn der Saison. Reinigen Sie das Innere, wenn es staubig ist. Wenn sich nichts ändert, wenden Sie sich an Ihren Händler.

Die Heizung schaltet sich langsam aus, warum?

Dies kann an einem leeren Tank liegen: Füllen Sie ihn nach. Überprüfen Sie auch den Brennstofffilter: Er könnte Wasser enthalten. Entfernen Sie den Filter, reinigen Sie ihn mit Petroleum oder einem Druckluftgebläse (niemals mit Wasser). Wenn sich Wasser im unteren Tank befindet, wenden Sie sich an Ihren Händler. Wenn schließlich der obere Teil des Dochtes verhärtet ist, lassen Sie das Gerät den gesamten Brennstoff verbrauchen oder wechseln Sie den Brennstoff.

Wie fülle ich den Tank richtig?

Schalten Sie das Gerät aus. Heben Sie den Deckel an, entnehmen Sie den abnehmbaren Tank. Schrauben Sie den Verschluss mit dem 'saubere Handöffnung'-Stopfen ab. Verwenden Sie die mitgelieferte Handpumpe: Führen Sie den starren Schlauch in den Kanister und den flexiblen Schlauch in die Tanköffnung. Drücken Sie den Pumpenknopf, pumpen Sie, bis der Brennstoff fließt. Beobachten Sie die Füllstandsanzeige: Nicht überfüllen (der Brennstoff dehnt sich beim Erhitzen aus). Verschließen Sie den Verschluss gut und wischen Sie Spritzer ab. Setzen Sie den Tank wieder in das Heizgerät ein (Verschluss unten).

Welche Art von Brennstoff verwenden?

Verwenden Sie ausschließlich hochreines Petroleum ohne Wasser, wie Zibro Plus Extra oder Zibro Plus Kristal. Schlechte Brennstoffqualität kann Kohlenstoffablagerungen, unvollständige Verbrennung, Gerüche verursachen und die Lebensdauer des Geräts verkürzen. Fragen Sie Ihren Händler nach dem geeigneten Brennstoff.

Wie pflege ich den Brennstofffilter?

Entfernen Sie den abnehmbaren Tank, dann den Brennstofffilter (siehe Abb. N). Reinigen Sie ihn mit Petroleum oder einem Druckluftgebläse. Reinigen Sie ihn niemals mit Wasser. Setzen Sie ihn richtig ein. Führen Sie diese Überprüfung regelmäßig durch.

Wie wechselt man den Docht?

Stellen Sie sicher, dass das Gerät ausgeschaltet und vollständig abgekühlt ist. Entfernen Sie den Tank und die Batterien. Öffnen Sie den Gitter, nehmen Sie den Brenner ab. Schrauben Sie die Schrauben des Mantels ab und entfernen Sie ihn. Heben Sie die Brennerhalterung an. Drücken Sie den Flammenhöheneinstellmechanismus in die obere Position. Drehen Sie den Dochtring gegen den Uhrzeigersinn, um ihn zu lösen. Entfernen Sie den alten Docht, setzen Sie den neuen ein, indem Sie die Stifte eindrücken. Bauen Sie alles in umgekehrter Reihenfolge wieder zusammen. Warten Sie nach dem Zusammenbau 1 Stunde vor dem Zünden.

Welche wichtigen Sicherheitshinweise gibt es?

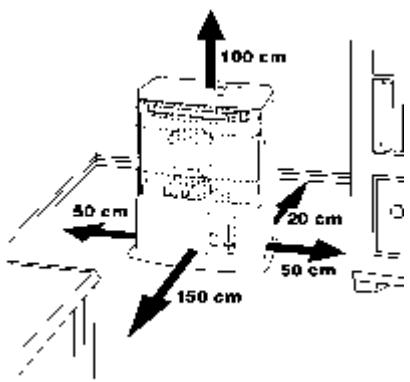

Decken Sie das Gerät niemals ab (Brandgefahr). Stellen Sie es mindestens 1,5 m von Wänden, Vorhängen und Möbeln entfernt auf. Lüften Sie immer ausreichend: Wenn das Raumvolumen unter 37 m³ liegt, kippen Sie ein Fenster. Verwenden Sie das Gerät nicht in staubigen Räumen oder bei Zugluft. Schalten Sie es aus, bevor Sie ausgehen oder schlafen gehen. Verwenden Sie im Notfall einen Feuerlöscher der Klasse B. Kinder sollten beaufsichtigt werden.

Was tun im Notfall (herausschlagende Flamme)?

Drücken Sie sofort die Sicherheitstaste (①), um das Gerät auszuschalten. Bewegen Sie das Gerät nicht. Verwenden Sie bei Bedarf einen Feuerlöscher der Klasse B (Kohlensäure oder Pulver). Wenn die Flamme unkontrollierbar ist, verlassen Sie den Raum und rufen Sie die Feuerwehr.

Wie transportiere oder lagere ich das Gerät am Saisonende?

Lassen Sie das Gerät im Freien den gesamten Brennstoff verbrauchen, dann abkühlen. Reinigen Sie es mit einem trockenen Tuch. Entfernen Sie die Batterien und den Brennstofffilter. Setzen Sie den Transportstopfen anstelle des Filters ein. Lagern Sie das Gerät an einem trockenen, staubgeschützten Ort, möglichst in der Originalverpackung. Bewahren Sie den restlichen Brennstoff nicht für die nächste Saison auf.

BEDIENUNGSANLEITUNG R51C ZIBRO

F PANNES: CAUSES ET REMÉDES

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines Zibro Kamins, der Top-Marke transportabler Kaminöfen. Sie haben sich für ein absolutes Qualitätsprodukt entschieden, an dem Sie noch viele Jahre ihre Freude haben werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll. Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch, um so eine optimale Lebensdauer Ihres Zibro Kamins zu garantieren. Im Namen des Herstellers bieten wir Ohnen 24 Monate Garantie auf alle eventuell auftretenden Material- und Herstellungsfehler.

Wir wünschen Ohnen viel Wärme und Komfort mit ihrem Zibro Kamin.

Mit freundlichen Grüßen

PVG International b.v.

Abteilung Kundendienst

1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.

2 WENDEN SIE SICH IM ZWEIFELS FALL AN IHREN HändLER.

3 VOR DEM LESEN DER GEBRAUCHSANWEISUNG BITTE DAS LETZTE BLATT AUFFALTEN.

BENUTZUNG

KURZ ZUSAMMENGEFASST

Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihr Kaminofens ausgeführrt werden müssen. Detaillierte Beschreibung der Handlungen enthalten Sieitte der GEBRAUCHSANWEISUNG (Seite 17 ff).

1 Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb. A).
2 Befüllen Sie den Brennstofftank 9 und warten Sie 30 Minuten bevor Sie den Kaminofen starten (siehe Kapitel B, Abb. I).
3 Geben Sie die Batterien in das Batteriefach (siehe Kapitel A, Abb. F).
4 Überprüfen Sie, ob die Brennkammer 4 gerade steht (siehe Kapitel A, Abb. E).
5 Starten Sie den Kaminofen, indem Sie den Flammenregler 2 und den Zündschieber 3 gleichzeitig nach unten drücken (siehe Kapitel C, Abb. K).
6 Nach dem Starten des Ofens dauert es 10 bis 15 Minuten, bevor Sie sehen, ob der Ofen richtig brennt (siehe Kapitel D).
7 Schalten Sie den Kaminofen aus (siehe Kapitel E).

• Das ersten Mal wird Ihr Kaminofen während des Brennens noch 'neu' riechen.
• Lagern Sie den Brennstoff an einem kühlen, dunklen Ort.
• Brennstoff altert. Beginnen Sie jeder Heizsaison mit neuen Brennstoff.
• Wenn Sie Zibro Plus benutzen, können Sie sich auf die Qualität des Brennstoffs verlassen.
• Wenn Sie zwischen den einzelnen Sorten wechseln, müssen Sie den Kaminofen erst vollständig leer brennen halten.

WICHTIGE EINZELTEILE

Sicherheitspaste (für Notstopp)
2 Flammenregler
3 Zündschieber
Brennkammer
5 Handgriff Brennankammer
Brennstoffanzeige
Gitter
Deckel
Brennstofftank
Brennstofftank
Brennstoffanzeige Brennstofftank
Gluhspirale
12 Batteriefach

Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Kaminofens gewährleistet.

Der Tankdeckelöffner befindet sich an der Rückseite des Kaminofens. Mit Hilfe diesen Tankdeckelöffners bleiben ihre Höhe beim Öffnen des Brennstoff-tanks sauber.

Diesen Transport-verschluβfinden Sie im Verpackungskarton. Nur hiermit kann der Kaminofen nach Benutzung problemlos transportiert werden. Bewahren Sie den Verschluβalso gut auf!

WICHTIG ZU WISSEN

JEDERZEIT AUSREICEND VENTILIEREN

Jedes Modell benötigt eine bestimmte minimale Raumgroße, um den Kaminofen sichere, ohne zusätzliche Ventilation betreiben zu konnen (siehe Kapitel J). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, muß davon gesorgt werden, daß immer ein Fenster oder eine Tur einen Spalt breit offen bleibt (ca. 2,5 cm). Dies ist ebenfalls empfehlenswert bei Räumen, die besonderss gut isoliert oder zugfrei sind und/oder über 1500 m liegen. Ist die Ventilation (sprich: der Sauerstoffgehalt) unzureichend, dann schaltet sich der Kaminofen automatisch aus. Benutzen Sie den Kaminofen nicht in Keller- oder anderen unterirdisch gelegen den Räumen.

DER SAFE TOP

Der Ofen ist versehen von einem Safe Top. Diese verringgert die Temperatur an der Oberseite des Ofens. Sollte die Oberseite berührt werden, so wird das Risiko auf schwere Verletzung erheblich verringgert. Berücksichtigten Sie aber, daß die Oberseite immer noch heiß wird.

Berühren Sie die Oberseite und das Gitter nicht.

DER RICHTIGE BRENNSTOFF

Ihr Kaminofen wurde für die Benutzung von Wasserfreiem, sauberem Petroleum hoher Qualität, wie Zibro Plus, entwickelt. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

übermäßige Ablagerung auf dem Docht
unvollständige Verbrennung
verkürzte Lebensdauer von Docht und Kaminofen
Rauch und/oder Geruch
Niederschlag auf dem Gitter oder Gehäuse

Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihres Kaminofens.

Informieren Sie sich bei Ihr hem Handler in Ihrer direkten Umgebung über den richtigen Brennstoff für ihren Kaminofen.

A DIE INSTALLATION DES KAMINOFENS

1 Nehmen Sie den Zibro Kamin vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.

Außer dem Zibro Kamin muß folgenden vorhanden sein:

die Batterien
eine Syphonpumpe
ein Transportverschluß
einTankdeckelöffner
these Gebrauchsanweisung

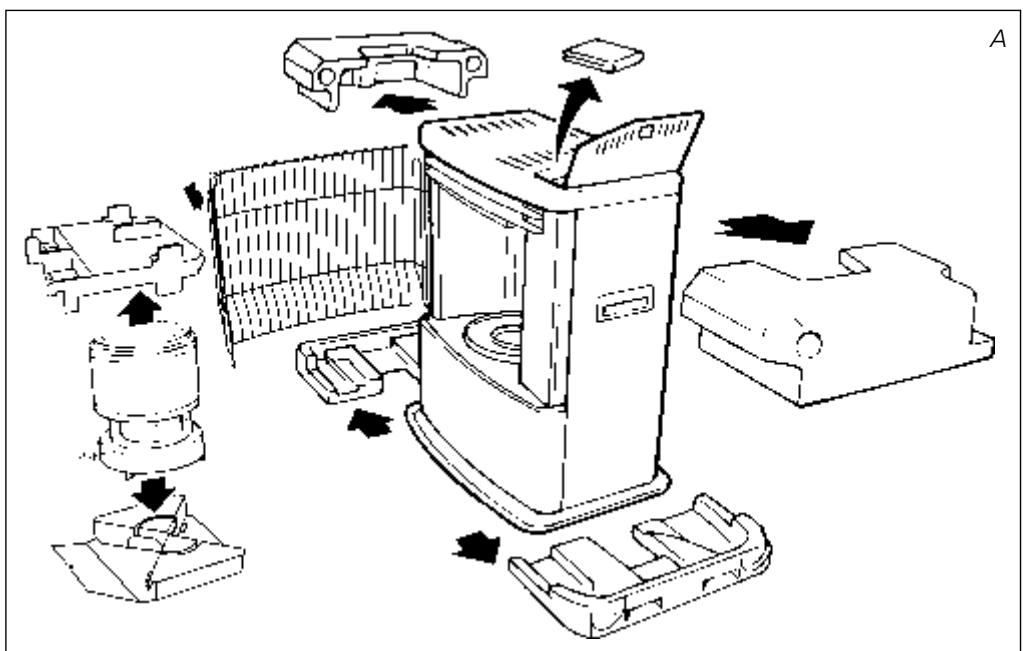

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.

2 Entfernen Sie das übrige Verpackungsmaterial:

Entfernen Sie das Stückchen Verpackungsmaterial vom Gitter 7. Heben Sie das Gitter aus der Kerbung (Abb. B) undziehen Sie es nach vorn.
Ziehen Sie den Karton an der Oberseite der Brennkammer vorsichtig heraus und entfernen sieihn (Abb. C). Nehmen Sie die Brennkammer aus dem Kaminofen und entfernen Sie auch das Verpackungsmaterial unter der Brennkammer (Abb. D).
Setzen Sie die Brennkammer wieder ein. Die Brennkammer steht richtig, wenn sie sich ohne Schwierigkeiten mit dem Handgriff 5 etwas nach links und rechts verschiben{lsst (Abb.E).
Schlieben Sie das Gitter:leitung anheiten, um es wieder in die Kerbung einrasten zu halten.
Öffnen Sie den Deckel des Brennstofftanks ⑧ und entfernen Sie das Stückchen Karton.

3 Befüllen Sie den Brennstofftank wie in Kapitel B beschreiben.
4 Legen Sie die Batterien in das dazu bestimme Fach 12 an der Rückseite des Kaminofens (Abb. F). Achten Sie darauf auf die + und - Pole.
5 Der Boden muß stabil und waagerecht sein.
Ihr Zibro Kamin ist jetzt betriebsbereit.

B DAS BEFULEN MIT BRENNSTOFF

Füllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:

1 Der Kaminofen sollen ausgeschaltet sein.
2 Öffnen Sie den Deckel 8 undziehen Sie den Brennstofftank 9 aus dem Kaminofen (Abb. G). Achtung: der Tank kann kurz nachtropfen. Stellen Sie den Brennstofftank ab (mit dem Tankverschluß nach oben) und drehen Sie den Tankverschluß mit Hilfe des Tankdeckelöffners auf (Abb. H).

3 Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken. Das Befüllen ist einfacher, wenn der Kanister hoher als der Brennstofftank liegt (Abb. I). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks.
4 Den weiß Knopf oben auf der Pumpe zudrehen (nach rechts).
5 Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank fließt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drucken.
6 Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstoff-tanks 10 (Abb. J). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Füllvorgang ein. Hierzu drehen Sie den weißen Knopf oben auf der Pumpe wieder auf (nach links). Den Tank niemals zu voll füssen. Vor allem dann nicht, wenn der Brennstoff sehr kalt ist (Brennstoff*(-hnt sich aus, wenn er wärmer wird).
7 Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankverschluß mit Hilfe des Tankdeckelöffners wieder sorgfältig auf den Tank. Nach Gebrauch können Sie den Tankdeckelöffner wieder an der Rückseite des Zibro Kamins befestigen. Wischen Sie eventuell verschütteten Brennstoff weg.
8 Kontrollieren Sie, ob der Tankverschlußgerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Kaminofen ein (Tankverschluß nach unten). Schließen Sie den Deckel.

C DAS STARTEN DES KAMINOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Ventilation oder starten Sie den Ofen das ersten Mal außerhalb des Wohnraumes.

Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzen des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch zu, wenn Sie den Kaminofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochtes.

Achten Sie vor dem Starten des Kaminofens daraufuf, daß sich noch genügend Brennstoff im Tank befindet mit Hilfe der Brennstoffanzeige 6 (grün bedeutet voll, rot bedeutet leer). Starten Sie den Kaminofen immer über die elektrische Zündung. Niemals Streichhölzer oder ein Feuerzeug benutzen. Hierbei gehen Sie wie folgt vor:

1 Den Zündschieber ③ gemeinsam mit dem Flammenregler ② ruhig nach unten schiben (Abb. K). Hiermit aktivieren Sie auch die Kipp-Sicherung.
2 Spätestens wenn in der Brennkammer 4 eine keine Flamme sightbar wird, lessen Sie den Zündschieber los. Der Zündschieber federt dann nach oben.

Vor dem Starten des Kaminofens immer kontrollieren, ob die Brennkammer ④ gerade stehen, indem Sie den Handgriff ⑤ kurz nach links und rechts schieben (Abb. E). Dies muß ohne Schwierigkeiten möglich sein. Wenn die Brennkammer schrag steht, führt dies zu Rauch- und Rußentwicklung.

D DAS BRENNEN DES OFENS

Nachdem der Kaminofen gestartet wurde, dauert es 10 bis 15 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt. Eine zu hohe Flamme kann Rauch-und Rußentwicklung verursachen, während eine zu niedrige Flamme zu Geruchsbildung führt. Auf der Seite kein dem Faltblatt können Sie sehen, wie hoch die Flamme minimal und maximal brennen (Abb. P) sollen. Sie können die Flamme mit dem Flammenregler 2 etwas regulieren (Abb. L).

Eine zu niedrige Flamme kann auch entstehen durch:

▶ zu weniger Brennstoff (befüllen Sie den Brennstofftank)
schlechten Brennstoff (wenden Sie sich an ihren Handler)
▶ zu weniger Ventilation (ein Fenster oder eine Tur einen Spalt breit öffnen)
Verschleib des Doches (wenden Sie sich an ihren Handler, oder wechseln Sie den Docht, siehe Kapitel L)

E DAS AUSSCHALTEN DES KAMINOFENS

Den Kaminofen eine Minute auf dem niedrigsten Stand brennen halten. Danach langsam den Flammenregler ② nach oben schieben (Abb. L). Die Flammene erlöscht nach kurzer Zeit.

In Notfallen schalten Sie den Kaminofen mit der Sicherheitsstaste 1 aus (Abb. M).

F STÖRUNGEN, URSACHEN UND LÖSUNGEN

Wenn sich eine Störung nicht mit Hilfe der untersehenden Hinweise beheben laßt, wenden Sie sichitte an ihren Zibro Kamin Handler.

DER OFEN LÄSST SICH NICT STARTEN.

Die Batterien sitzen nicht richtig im Batteriefach. Überprüfen (Abb. F).
Die Batteriespannung ist zu niedrig. Austauschen (Abb. F)
- Sie haben den Kaminofen vollständig leerbrennen setzen oder den Docht ausgetauscht. Nach Einsetzen des gefüllten Brennstofftanks 30 Minuten mit dem Starten warten.
- Sie haben den Zündschieber 3 zu fest nach unten gedrückt. Behutsam fest drücken (Kapitel C).
Die elektrische Zündung 1 ist defect. Wenden Sie sich an ihren Handler.

UNGLEICHE FLAMME UND/ODER RUBUND/ODER GERUCH

Die Brennkammer 4 ist nicht richtig eingesetzt. Mit dem Handgriff die Brennkammer richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschieben laßt.
Die Flammenhöhe ist nicht gut eingestellt. Siehe Abb. P und die Hinweise in Kapitel D.
- Sie benutzen veralteten Brennstoff.
Fangen Sie jeder neue Heizsaison mit neuem und richtigem Brennstoff an.
- Sie benutzen einen falschen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
Staubanhäufig im unteren Bereich des Kaminofens. Wenden Sie sich an ihren Handler.
Die Dochthöhe ist nicht richtig. Wenden Sie sich an ihren Handler.

DER KAMINOFEN GEHT LANGSAM AUS.

Der Brennstofftank ist leer. Siehe Kapitel B.
Es befindet sich Wasser im Filter. Trocknen Sie den Filter (Kapitel G, Abb. N).
Es befindet sich Feuchtigkeit im unteren Reservoir. Wenden Sie sich an ihren Handler.
Der Docht ist an der Oberseite verhärtet.
Kaminofen außerhalb des Wohnraumes vollständig leer brennen halten (Kapitel G). Verwenden Sie richtig Brennstoff.
Sie benutzen veralteten Brennstoff. Fangen Sie jeder neue Heizsaison mit neuem und richtigem Brennstoff an.

DIE FLAMME DES KAMINOFENS BRENNT ZU NIEDRIG.

Der Docht ist zu niedrig eingestellt. Wenden Sie sich an ihren Handler.
Der Kaminofen hat vor dem Nachfüllen fast den gesamten Brennstoff verbraucht. Nach dem Einsetzen des vollen Brennstofftanks 30 Minuten warten, bevor der Kaminofen erneut gestartet wird.
- Sie benutzen veralteten oder einen falschen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu **).
Der Raum wird nicht ausreichend ventiliert. Ein Fenster oder eine Tur kurz welt offen und danach einen Spalt breit offen halten.

DIE FLAMME DES KAMILONOFENS BRENNT ZU HOCH,

MIT NICT-REGULIERBARER FLAMME.

• Sie benutzen einen falschen, zu flüchtigen Brennstoff.
  Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
  Der Docht ist zu hoch eingestellt.
  Wenden Sie sich an ihren Handler.

G DIE WARTUNG

Ihr Zibro Kamin benötigt kaum Wartung. Staub und Flecken sollen den nochrechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnäckige Flecken entstehen können. Normalerweise sind nur die folgenden drei Teile dem Verschließ ausgesetzt:

Elektrische Zündung

Brennstofffilter

1. DIE BATTERIEN

These konnen Sie selbst austauschen. Werfen Sie die alten Batterien nicht in den Abfalleimer, sondern entsorgen Sie diese laut der örtlichen Vorschriften für chemischen Kleinabfall.

2. DER DOCHT

Um die Lebensdauer des Doches zu verlangern, sollen den Kaminofen von Zeit zu Zeit vollständig leer brennen halten (bis er von selbst ausgeht). Tun Sie dies, sobald Sie merken, daß die Flamme etwas schwächer wird. Da dieser Vorgang etwas Geruch verursacht, empfehlen wir Ihnen, dies außerhalb des Wohnbereiches zu tun.

3. DIE ELEKTRISCHE ZündUNG

Die Zündspirale hat eine langere Lebensdauer, wenn Sie den Kaminofen immer vorsichtig starten. Wechseln Sie die Batterienrechtzeitig aus und achten Sie daraufuf, daß Sie die Zünd-Taste nicht zu stark betätigten. Wenn der Gluhfaden gerissen ist, muß die Zündspirale ausgetaucht werden.

DER BRENNSTOFFFILTER

Kontrollieren Sie auch den Brennstofffilter regelmäßig:

Nehmen Sie den Brennstofftank ⑨ aus dem Kaminofen und entfernen Sie den Brennstofffilter (Abb. N). Halten Sie ein Tuch bereit, da noch ein weniger Brennstoff aus dem Filter tropfen kann. Drehen Sie den Brennstofffilter um und klopfen Sieihn auf einem harten Untergrund leer, um den Schmutz zu entfernen. (Unter keinen Umständen mit Wasser reinigen!) Setzen Sie den Brennstofffilter wieder in den Kaminofen ein.

Entfernen Sie selbst keine Teile aus dem Kaminofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an ihren Handler.

Bevor Sie Wartungsarbeiten ausfuhren, muß der Kaminofen ausgeschaltet und abgekühlt sein.

H LAGERUNG (ENDE DER HEIZSAISON)

Wir empfehlen Ohnen, den Kaminofen am Ende jeder Heizsaison vollständig leer brennen zu halten undihn danach gut aufzubewahren. Beachten Sie dazu folgende Hinweise:

1 Starten Sie den Ofen außerhalb des Wohnraumes und halten Sie ihren vollständig leer brennen.
2 Lassen Sie den Kaminofen anschließend abkühlen.
3 Den Kaminofen mit einem feuchten Tuch reinigen und danach mit einem trockenen Tuch trocken reiben.
Die Batterien aus dem Batteriefach 2 gehmen und an einer trockenen Stelle aufbewahren.
5 Reinigen Sie den Brennstofffilter (Kapitel G).

TransportverschluB

6 Lagern Sie den Kaminofen staubfrei, nach Möglichkeit in der Originalverpackung. Den übriggebliebenen Brennstoff sollenn Sie in der nachsten Heizsaison nicht mehr verwenden. Entsorgen Sie übriggebliebenen Brennstoff gemäß den Vorschriften, die in ihrer Gemeinde für chemische Kleinabfälle gelten. Beginnen Sie jeder neue Heizsaison immer mit neuem Brennstoff. Beachten Sie wieder die Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Kaminofen erneut in Betrieb nehmen.

TRANSPORT

Um zu verhindern, daß der Kaminofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:

1 Lassen Sie den Kaminofen abkühlen.
2 Nehmen Sie den Brennstofftank aus dem Kaminofen und entfern den Sie den Brennstofffilter (Abb. N). Diese kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Kaminofens aufbewahren.
3 Setzen Sie den Transportverschluß anstelle des Brennstofffilters ein (Abb. O) und drücken Sieihn fest, so daß kein Brennstoff austritt.
4 Den Kaminofen immer aufrecht transportieren.

TECHNISCHE DATEN

Zündung	elektrisch	Abmessungen (mm)	Breite	428
Brennstoff	Petroleum	(einschließlich Bodenplatte)	Tiefe	295
Kapazität (kW)*	2,4		Höhe	513
Geeigneter Raum (m3)**	40-85	Zubehör	Syphonpumpe, Batterien
Brennstoffverbrauch (Ltr/Std)*	0,25		Tankdeckelöffner
Brennstoffverbrauch (g/Std)*	200		Transportverschluß
Brenndauer pro Tank (Std)*	16	Benötigte Batterien	2x R20 KG, size D
Inhalt Brennstofftank (Liter)	4,0		1,5V
Gewicht (kg)	9	Dochttyp	F

• Bei Einstellung auf maximalem Stand
  ** Angegebene Werte sind Richtwerte

K GARANTIEBEDINGUNGEN

Sie erhalten auf ihren Zibro Kamin 24 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regel:

1 Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt.
2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Verlängerung der Garantie.

3 Die Garantie besteht, wenn Veränderungen angebracht wurden, Nicht-Original Teile montiert oder Reparaturen durch Dritte am Kaminofen ausgeführten wurden.
4 Teile, die normalem Verschleiß ausgesetzt sind, wie die Glühspirale, die Batterien, der Docht und die Syphonpumpe, fallen nicht unter die Garantie.
Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.
Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann)sogar gefährlich sein.*
Die Versandkosten und das Versandrisiko des Kaminofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zulesen. Finden Sie darin keine Lösung, wenden Sie sich an ihren Handler.

• Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in thisem Fall nie, den Kaminofen zu transportieren, sondern schalten Sie den Kaminofen unverzüglich aus (siehe Kapitel E). In Notfällen können Sie einen Feuerlöscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-Feuerverlöscher.

10 SICHERHEITSRATSCHLAGE

1 Machen Sie Kinder immer auf die Anwesenheit eines brennenden Ofens aufmerksam.
2 Transportieren Sie den Ofen nicht, wenn er brennt oder noch heißt ist. In dieser Fall auch keine Wartungsarbeiten durchführten.
3 Stellen Sie den Kaminofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen und Möbeln befindet. Achten Sie ebenfalls daraufuf, daß der Raum über dem Kaminofen frei ist.
4 Benutzen Sie den Kaminofen nicht in staubigen Räumen und nicht an Stellen, an denen es starkzieht. In beiden Fällen erhalten Sie keine optimale Verbrennung.
5 Schalten Sie den Kaminofen aus, bevor Sie das Haus verlassen oder zu Bett gehen.
6 Lagern und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmten Tanks und Kanistern.
7 Achten Sie daraufuf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff immer an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität)
8 Benutzen Sie den Kaminofen niemals an Stellen, an denen schädliche Gase oder Dämpfe auftreten konnten (zum Beispiel Auspuffgase oder Farbdämpfe).
9 Die Oberseite des Ofens wird heiß. Der Ofenarf nicht abgedeckt werden (Feuergefahr). Berühren Sie die Oberseite und das Gitter nicht.
10 Achten Sie immer auf ausreichende Ventilation.

L DER OFEN MUSS GANZ ABGEKühLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN.

1 Öffnen Sie den Deckel undnehmen Sie den Brennstofftank heraus.
2 Nehmen Sie die Batterien aus dem Batteriefach.
3 Kontrollieren Sie, ob der Flammenregler und der Zündschieber ganziben stehen. Entfernen Sie die Umhüllung.
4 Das Gitter aus der Kerbung haben und nach vornziehen. Die Brennkammer aus dem Ofen nehmen. Das Gitter schlieben.
5 Die Schrauben an der Unterseite des Gehäuses losen. Das Gehäuse ein weniger nach vornziehen und von der Bodenplatte abnehmer. Die Flügelmuttern unter dem Brennersitz losen.
6 Den Brennersitz hochziehen, bis der Docht sightbar wird. Legen Sie den Brennersitz halten den Ofen. (Achten Sie damit darauf, dass die Drähte sich nicht losen).
7 Den Flammenregler nach unter drücken, so dass sich der Dochtmechanismus in seine höchste Position bewegt.
Den Dochthalter (mit Docht) so welt nach links drehen, bis er sich lõst und anschließend aus dem Ofennehmen.
9 Den Docht aus dem Dochthalternehmen.

Den neuen Docht in den Dochthalter einsetzen und die Dochtstifte kräftig in die LÖcher des Dochthalters drücken.
11 Den Dochthalter (mit Docht) wieder einsetzen, indem Sie die zwei große Stifte an der AuBenseite des Dochthalters in die Nut des Dochtmechanismus drucken. AnschlieBend den Dochthalter im Uhrzeigersinn drehen, bis er gut befestigt ist.
12 Den Brennersitz wieder montieren.
13 Die Flügelmattern kreuzweise handfest anziehen.
14 Kontrollieren Sie, ob der Dochtmechanismus gut Funktioniert, indem Sie den Flammenregler nach unter schiben und die Sicherheitsstaste drucken.
15 Kontrollieren Sie, ob der Kipp-Sicherungsmechanismus gut Funktioniert, indem Sie den Flammenregler nach unten drucken und den Zylinder zur Seite kippen.
Das Gehäuse wieder aufsetzen und die Schrauben festdrehen. Dann die Brennkammer wieder einsetzen. Kontrollieren Sie, ob diese gerade stehen, indem Sie mit dem Handgriff kurz nach links und rechts schiben. Das Gitter schlieben.
17 Den gefüllten Brennstofftank wieder einsetzen.
Die Batterien in das Batteriefach einlagen (acht den Siedebai auf die + und - Pole). Nach dem Einsetzen des Brennstofftanks und der Batterien müssen Sie 30 Minuten warten, bevor Sie den Ofen starten.

Kare kunde

DE KACHEL BRANDT TE HOOG, MET NIET REGELBARE VLAMMEN.

PVG Austria VertriebsgmbH

Salaberg 49

3350 HAAG

tel: [phone]

fax: [phone]

email: [e-mail]

B BELGI

PVG Belgium NV/SA

Industrielaan 55

2900 SCHOTEN

tel: [phone]

fax: [phone]

email: [e-mail]

CH SCHWEIZ

PVG Schweiz AG

Genuastrasse 15

4142 MUNCHENSTEIN

tel: [phone]

fax: [phone]

email: [e-mail]

DEUTSCHLAND

PVG Deutschland GmbH

Beiersdorfstraße 4

46446 EMMERICH

tel: [phone]

fax: [phone]

email: [e-mail]

DK DANMARK

PVG Scandinavia A/S

Niels Bohrsvej 10

6100 HADERSLEV

tel: [phone]

fax: [phone]

email: [e-mail]

ESPANAA

PVG Espana S.A.

Pol. Ind. San José de Valderas II
