MANUAL DE USUARIO MD20089 MEDION

DE EN FR ES DK (Ill.: Back of the monitor)

DE Notas sobre estas instrucciones

Notas sobre estas instrucciones

Lea con detenimiento esta sección y siga todas las instrucciones dadas. De esta forma garantizará un funcionamiento fiable y una larga duración a su monitor. Mantenga siempre estas instrucciones a mano y cerca de su monitor. Mantenga este manual de instrucciones y el embalaje en lugar seguro de forma que en caso de que venda su PC pueda entregárselos al nuevo propietario. Hemos organizado estas instrucciones de forma que pueda encontrar con rapidez la información relativa al tema que le interesa en el Contenido. La finalidad de estas instrucciones es mostrarle cómo utilizar su pantalla de una forma fácil de entender.

Grupo al que van dirigidas

Estas instrucciones están pensadas para usuarios iniciales, así como para usuarios avanzados.

Al seleccionar los componentes nos centramos en una función máxima, un manejo fácil, seguridad y fiabilidad. El concepto equilibrado de hardware y software nos ha permitido ofrecerle un diseño de pantalla avanzado que le proporcionará gran comodidad en su trabajo y su diversión. Le agradecemos la confianza que deposita en nuestros productos y le damos la bienvenida como nuevo cliente.

Le apoyamos en su trabajo diario con nuestro servicio técnico individualizado. Póngase en contacto con nosotros, estaremos encantados de ayudarle. Este manual contiene un capítulo separado sobre el tema del servicio técnico que comienza en la página 14.

Utilización prevista

 Este aparato está previsto para ser utilizado únicamente en interiores secos.  Este aparato está pensado solamente para el uso privado. No se ha previsto el uso del aparato en empresas pertenecientes a la industria pesada. La utilización en condiciones extremas puede suponer daños en el aparato.

Compruebe el paquete para ver si contiene todos los componentes y notifíquenos dentro de los 14 días posteriores a la compra, si faltara algún componente. Con su monitor LCD recibe:  Pantalla TFT  Cable de suministro de red  Cable 15-polos D-Sub  Cable Audio  Pie  Tarjeta de garantía  Manual de instrucciones

Instrucciones de seguridad

DE Seguridad en el funcionamiento

 No permita que los niños jueguen sin ser observados con equipos eléctricos. Los niños no siempre reconocen correctamente el peligro.

 Mantenga el material de embalaje como, por ejemplo, los plásticos fuera del alcance de los niños. Su uso indebido podría causar asfixia.  No abra nunca la carcasa del monitor LCD (shock eléctrico, cortocircuito eléctrico y fuego).

 No inserte ningún objeto en las ranuras ni aperturas que hay dentro del monitor (shock eléctrico, cortocircuito eléctrico y fuego). Esto podría provocar un cortocircuito eléctrico o incluso fuego, lo cual podría dañar su monitor.

 Las ranuras y aperturas de la carcasa del monitor son para ventilación. ¡No cubra estas aberturas (sobrecalentamiento, fuego)!

 No toque la pantalla con los dedos ni con objetos angulosos para evitar daños.

 ¡Advertencia! Existe peligro de daño si se rompe la pantalla LCD. Embale las piezas rotas con guantes de seguridad y envíelas al servicio técnico para que las revise un especialista. Lávese después las manos con jabón para eliminar todo resto de producto químico.  No toque la pantalla con los dedos ni con objetos angulosos para evitar daños. Proceda como se detalla en la sección "Servicio al cliente"  si el cable principal está desgastado o dañado  si se derrama líquido sobre la unidad  si el monitor LCD no funciona convenientemente  si el monitor LCD se cae o la carcasa está dañada

Punto de utilización

 Los aparatos nuevos pueden desprender durante las primeras horas de utilización un olor típico e inconfundible pero completamente inofensivo que va desapareciendo con el paso del tiempo. Para contrarrestar la formación de olor, le recomendamos que airee regularmente la habitación. Al desarrollar este producto, nos hemos ocupado de marcar claramente los valores en su límite válido.  Mantenga el monitor LCD y todas las unidades conectadas al mismo, lejos de la humedad y evite polvo, calor y luz solar directa. El no observar estas instrucciones puede llevar a un mal funcionamiento o a daños en el monitor LCD.  No utilice su aparato en el exterior debido a que las influencias externas, tales como lluvia, nieves, etc., pueden tener como consecuencia los daños en el aparato.  No coloque ningún contenedor lleno de líquido (jarrones o similares) sobre el aparato. El líquido puede caer y puede poner en peligro la seguridad eléctrica del aparato.  No coloque ninguna fuente abierta de fuego (velas o similares) sobre el aparato.  Preste atención para mantener una distancia suficientemente importante con la pared. Mantenga una distancia mínima de 10 cm. alrededor del aparato para garantizar que pueda disfrutar de la suficiente ventilación.  Coloque y ponga en funcionamiento todas las unidades sobre una superficie, estable, segura y libre de vibraciones para evitar la caída del monitor LCD.  Con el objeto de proteger sus ojos y asegurar un área de trabajo apropiado, debería evitar zonas que deslumbren y los reflejos en la pantalla, así como los fuertes contrastes.  Mientras esté trabajando con pantallas, debería tomarse descansos periódicos para evitar la tensión y la fatiga.

Instrucciones de seguridad

 Deje todas las reparaciones de este monitor LCD en manos sólo de personal de servicio autorizado y cualificado.  En caso de necesitar reparación, consulte únicamente con servicios asociados.

Utilización prevista

 El monitor LCD puede utilizarse a una temperatura ambiente entre 0º C y 40º C y con una humedad relativa de < 80% (sin condensación).  Cuando está apagado, el monitor LCD puede almacenarse a temperaturas entre -20° C y 60° C.  Tras el transporte de su monitor LCD, espere hasta que haya alcanzado la temperatura ambiente antes de conectarlo a la corriente y encenderlo. Las variaciones extremas en la temperatura y la humedad pueden provocar condensación en el interior del monitor, lo que podría provocar un cortocircuito eléctrico.

Alimentación de corriente

Atención: Las piezas del aparato están afectadas por la corriente incluso cuando el interruptor de red está apagado. Para interrumpir la alimentación de corriente del monitor LCD o para liberar el aparato de corriente completamente, retire el cable del enchufe.  Utilice el monitor solamente enchufado con corriente de AC 100-240V~/ 50-60 Hz. Si no está seguro del voltaje del enchufe, pregunte al proveedor.  Para obtener una seguridad adicional, recomendamos que utilice un dispositivo de protección contra voltaje excesivo para proteger su monitor de los daños resultantes de las subidas de voltaje o de las tormentas.  Para interrumpir la alimentación de energía de su ordenador, retire el cable del enchufe.  La toma de corriente debería estar ubicada cerca del monitor, donde sea de fácil acceso.  Si utiliza una alargadera, asegúrese de que cumple con todos los requisitos. Pregunte a su electricista.  Debería disponer los cables de forma que nadie pueda pisarlos ni tropezar con ellos.  Para evitar daños en el cable, no coloque ningún objeto sobre el cable  Atención: El interruptor de Standby de este aparato no desconecta el aparato totalmente de la red eléctrica. Además, el dispositivo está en modo Standby. Para el aparato desconectarlo completamente de la red, retire el enchufe de la toma de corriente.

Estándares/Compatibilidad electro-magnética

Su monitor LCD cumple con los requisitos para la compatibilidad electro-magnética y seguridad eléctrica especificados en los siguientes estándares: EN 55022:2006

DE Equipos de tecnología de la información – Características de las perturbaciones radioeléctricas – Límites y métodos de medida

EN Equipos de tecnología de la información – Características de inmunidad - Límites y métodos de medida

FR EN 61000-3-2:2006

Compatibilidad electromagnética (EMV); Parte 3: Valor límite; Sección 2: Valor límite para Corrientes armónicas (Corriente de entrada del aparato < 16A por conductor)

ES Compatibilidad electromagnética (EMV); Parte 3: Valor límite; Sección 3: Valor límite para fluctuaciones de tensión y fluctuaciones rápidas de tensión en redes de baja tensión para aparatos con una corriente de entrada del aparato < 16A por conductor

DK EN 60950-1:2001 +

Seguridad de los equipos de tecnología de la información

 Al realizar la conexión, asegúrese de que se observan las Pautas para compatibilidad electro-magnética

(EMC).  Establezca una distancia de al menos un metro de fuentes de alta frecuencia y magnéticas que podrían provocar interferencias (aparatos de televisión, altavoces, teléfonos móviles, etc.) con el objeto de evitar un mal funcionamiento y la pérdida de datos.  Pese a su moderna fabricación, y debido a la complejidad tecnológica, puede en ocasiones tener lugar la pérdida de uno o varios puntos de luz. El ordenador cumple con los niveles europeos de la Norma ISO 13406-2 clase II (clase de error de pixel) (pág.16). El aparato cumple con los requisitos básicos y con las indicaciones relevantes de las Directivas de la UE 2004/108/EG y de la Directiva para aparatos de baja tensión 2006/95/EG.

Instrucciones de seguridad

Indicación Lea el capítulo “Instrucciones de seguridad”.

Ajuste del Pie del Monitor

Ajuste el pie del monitor como se indica en el dibujo. Realice este paso antes de conectar el monitor.

Preparaciones en su ordenador

Si ha utilizado el ordenador con otro monitor, quizá sea necesario realizar algunas preparaciones. Se requiere cuando su monitor anterior funcionaba con una configuración no soportada por este nuevo monitor LCD.

Configuraciones soportadas

Este monitor LCD soporta los siguientes modos. Resolución

Frecuencia horizontal

* Definición recomendada (física)

Verifique las opciones de su tarjeta gráfica en el apartado „Propiedades de pantalla“ de Windows XP/Vista.

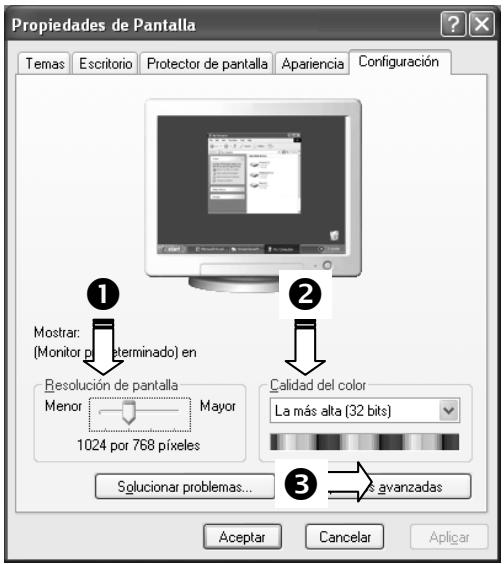

Windows XP: Propiedades de pantalla

Este programa de Windows le ofrece la posibilidad de adaptar la pantalla de su monitor. Incluye elementos tales como la imagen de fondo, el salvapantallas, el Escritorio activo (Web) así como otros parámetros para su monitor y su tarjeta de vídeo.

DE El programa se inicia de la forma siguiente:

 Haga clic con el botón derecho del ratón sobre el escritorio de Windows y haga clic con el botón izquierdo del ratón sobre "Propiedades".

(Fig.: Propiedades de pantalla)

Puede ajustarse la resolución en "Resolución de pantalla" (). Su monitor puede mostrar un máximo de 1366 x

768 puntos de imagen. Esta resolución corresponde a la resolución física. Los monitores LCD consiguen con la resolución física la plena calidad de imagen. A continuación, haga clic en "Calidad del color" () para ajustar la profundidad de color (número de colores visualizados). Su monitor soporta una profundidad de color máxima de 16 millones de colores correspondiente a 32 bits o "Real Color".

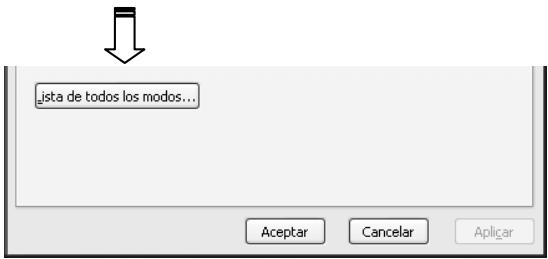

La frecuencia de repetición de imagen puede ajustarse en "Opciones avanzadas" (). Aparece una ventana con su tarjeta de vídeo dependiendo de la configuración de su ordenador.

En "Adaptador“ puede cambiar el valor deseado en el campo de selección "Lista de todos los modos...". En una pantalla TFT, hay un valor óptimo en 60 Hz. Como máximo, se pueden fijar 75 Hz.

(Fig.: Propiedades de pantalla)

Si su configuración no coincide con los valores soportados por su pantalla, puede que no aparezca ninguna imagen. Conéctelo de nuevo en el caso de un aparato antiguo y establezca los valores correspondientes en la opción "Características del indicativo".

Windows Vista: Configuración de pantalla

En Windows Vista®, ajuste la configuración de la pantalla en "Configuración del Sistema" y en "Imagen y Sonido". El programa puede iniciarse de varias formas, como sigue:  Haciendo clic con el botón derecho del ratón en el escritorio Windows (Desktop) y haciendo clic con el botón izquierdo del ratón en "Ajustar". o  En "Inicio"  "Configuración del Sistema"  "Ajustar Imagen y Sonido" haciendo clic con el botón izquierdo del ratón. (Fig.: Imagen y Sonido)

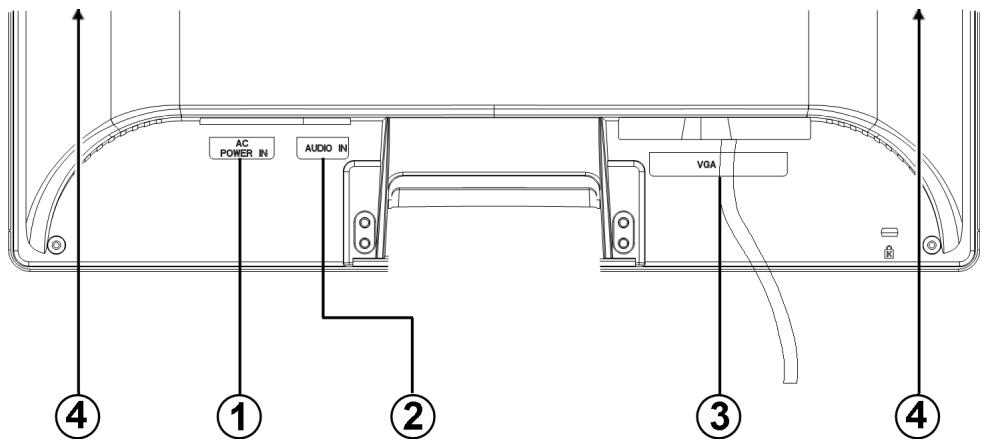

Conexiones de la parte trasera

(Fig.: Parte trasera de la pantalla, similar a la imagen)

1. Suministro de red (POWER IN)

2. Conexión de sonido de 3,5 mm estéreo (AUDIO IN)

3. Conexión D-Sub mini 15pin (VGA) 4. Altavoces

Para que el monitor LCD esté directamente operativo, lea el capítulo „Seguridad y mantenimiento “ (a partir de la página 3.). Le recomendamos que lea también los demás capítulos para obtener explicaciones detalladas e indicaciones operativas sobre su dispositivo LCD.  Asegúrese de que el monitor LCD no está aún conectado a la corriente (que el cable de corriente no está enchufado) y que ni el monitor ni el ordenador estén encendidos.  Prepare su ordenador para el monitor LCD si fuera necesario con la configuración correcta para su monitor.

1 Conexión del cable de señal

 Conecte el cable de señal en el enchufe VGA del ordenador.

2 Conexión del cable de audio

 Conecte el cable de sonido por medio del correspondiente conector de sonido al ordenador y al monitor LCD.

3 Conexión del cable de suministro de red

 Enchufe el cable de alimentación de corriente en el enchufe de alimentación de corriente de la pantalla LCD y conéctelo en un enchufe cercano a la pantalla LCD (mismo tipo de corriente).

4 Encendido de pantalla

 Encienda la pantalla con el interruptor de encendido y Standby que se encuentra en la parte delantera del aparato. A continuación, encienda el ordenador.

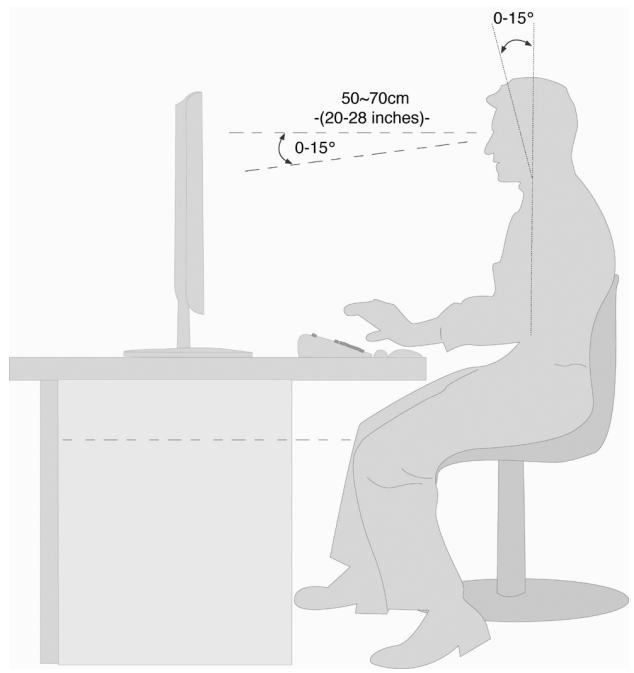

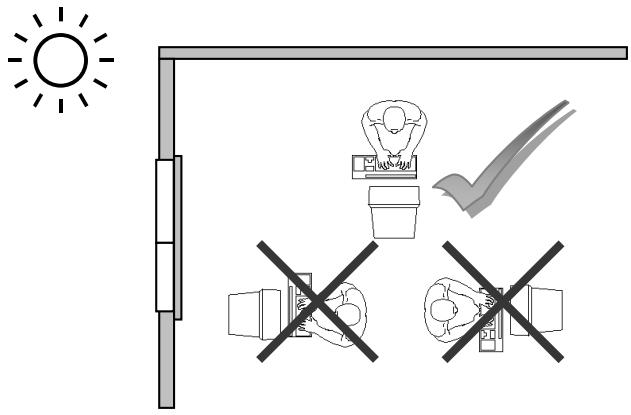

Asegúrese de que el monitor está configurado de forma que se eviten los reflejos, resplandores y contrastes de luz (ya que esto haría a la pantalla menos atractiva de visualizar).

 Soporte para los brazos: 5 - 10 cm

 La línea superior de la pantalla debería estar al nivel de los ojos o ligeramente por debajo  Distancia de los ojos a la pantalla: 50 - 70 cm  Espacio para las piernas (vertical): al menos 65 cm  Espacio para las piernas (horizontal): al menos 60 cm La ilustración anterior debería darle una idea de la pauta a seguir para un espacio de trabajo ergonómico.

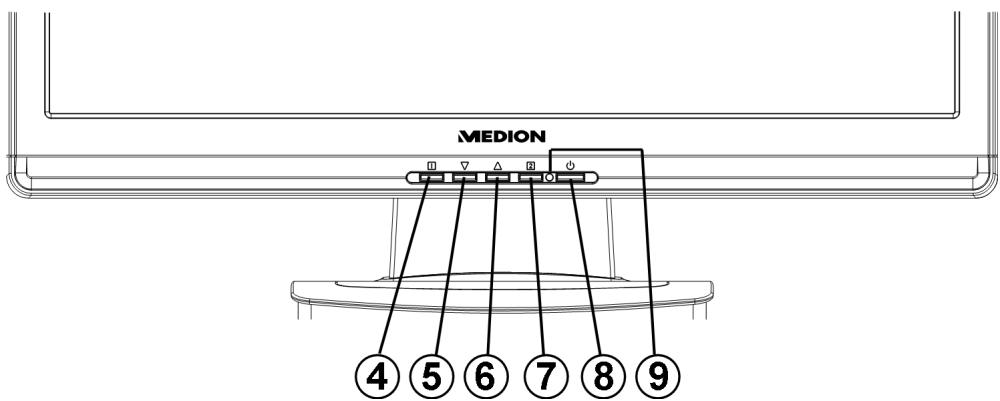

Vistas y Elementos de Control

DE EN FR ES DK Descripción

Con esta tecla, se enciendo el OSD (On Screen Display, Imagen en pantalla). Pulse esta tecla si desea abandonar el modo OSD.

Bloqueo de energía, con OSD desactivado

Bloqueo de OSD, con OSD Para activar y desactivar el bloqueo, pulse la combinación de teclas hasta que las barras mostradas se hayan cargado al completo de izquierda a derecha. En la pantalla aparecerá el mensaje correspondiente.

Con el OSD encendido, seleccione con esta tecla un parámetro y reduzca el valor.

Si no se encuentra en el modo OSD: activación directa del menú Contraste/Brillo. Con el OSD encendido, seleccione con esta tecla un parámetro y aumente el valor.

Si no se encuentra en el modo OSD: llamada directa del menú Proporción de Aspecto.

Confirme la selección de los parámetros que desea modificar con esta tecla.

Si no se encuentra en el modo OSD: llamada directa del menú Ajuste automático.

Con esta tecla puede encender la pantalla TFT o ponerla en modo Standby.

Indicador de funcionamiento

Muestra el nivel de funcionamiento.

Vistas y Elementos de Control

NL Cambio de la representación en pantalla

On Screen Display (acrónimo: OSD) es un menú accesible en la pantalla TFT. Con el menú OSD puede configurar determinados parámetros de la pantalla TFT.

, para activar el OSD.

2. Con las Teclas de selección

puede elegir las opciones del menú principal.

3. Confirme la selección con la Tecla 2 .

para salir del menú OSD.

OSD desaparecerá automáticamente si no utiliza ninguna tecla en la pantalla TFT durante el tiempo establecido.

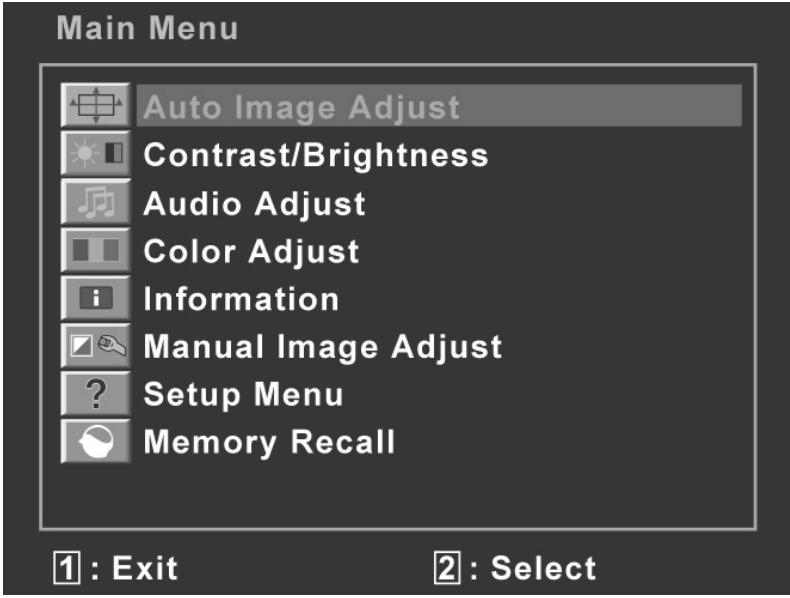

El OSD (Visualización en pantalla)

En las páginas siguientes se explican las funciones principales y las posibilidades de establecimiento de opciones.

Debido a posibles modificaciones técnicas, los menús descritos aquí pueden desviarse de los indicados en la pantalla.

DE Ajuste automático (Auto Image Adjust): Ajusta las posiciones horizontal y vertical, la fase

(sintonización) y el tacto (Tamaño H) automáticamente.

EN Contraste (Contrast): Ajusta el valor del blanco del fondo de la pantalla.

Brillo (Brightness): Para ajustar la claridad de la imagen. DCR: Aquí puede encender y apagar la función DCR (contraste dinámico).

FR Ajuste de sonido (Audio Adjust): Para ajustar la función de sonido.

Volumen (Volume): Ajusta el volumen de la reproducción de sonido.

ES Silencio (Mute): Permite activar y desactivar la opción del silenciador.

Ajustes de color (Color Adjust): Para seleccionar el color y mejorar la claridad y la saturación de color.

9300 K: Agrega azul a la pantalla y produce un blanco frío.

6500 K: Agrega rojo a la pantalla y produce un blanco cálido y un rojo magnífico.

5400 K: Agrega verde a la pantalla y produce un tono de color oscuro.

Color de usuario (User Color): Ajuste individual para rojo (R), verde (G) y azul (B). Información (Information): Muestra información sobre la señal actual de entrada de la tarjeta gráfica de su ordenador. Ajuste manual de la imagen (Manual Image Adjust): Tamaño horizontal. Puesto H./V., sintonización, nitidez, aspecto. Tamaño horizontal (H. Size): Ajusta el ancho de la pantalla. Posición H./V. (H./V. Position): Ajusta las posiciones horizontal y vertical de la imagen de vídeo. Sintonizar (Fine Tune): Sintonización para mejorar la reproducción de la pantalla TFT. Nitidez (Sharpness): Para ajustar la nitidez de una señal, que no corresponda a la resolución física de la pantalla. Proporción de Aspecto (Aspect Ratio): Configurar formato de imagen. Seleccionar entre 16:9 y 4:3. Menú de configuración (Setup Menu): idioma, posición OSD, tiempo de desaparición de OSD. Selección de idioma (Language Select): Permite al usuario seleccionar idiomas preestablecidos. Visualización en pantalla (OSD Position): Ajuste horizontal y vertical de la posición OSD. Posición H (H. Position): Para ajustar horizontalmente la posición OSD. Posición V (V. Position): Para ajustar verticalmente la posición OSD. Interruptor de OSD (OSD Time Out): Para apagar automáticamente el modo On Screen Displays (OSD) una vez transcurrido un periodo determinado de tiempo. Visualización de OSD Desactivado(OSD background Off): permite el encendido y apagado del fondo OSD. Restituir memoria (Memory recall): Para volver a los valores de fábrica del control de sonido e imagen.

Cambio de la representación en pantalla

Este monitor puede cambiarse a varios estados de ahorro de energía a través del ordenador correspondiente o del sistema operativo. De esta forma se hace frente a los requisitos actuales para la reducción del consumo de energía. El monitor soporta los siguientes estados de consumo bajo de energía: Estado

Color de LED Preparación (aprox.)

El monitor permanece (dependiendo del sistema operativo) en el estado de bajo consumo energético hasta que pulse un botón del teclado o mueva el ratón (si está disponible).

El monitor tarda menos de 6 segundos en pasar de modo Stand-by a su funcionamiento normal.

Resolución de problemas Si su monitor LCD causara problemas, compruebe si está instalado convenientemente según la información proporcionada en el capítulo "Configuración" en la página 6. Si los problemas no se pueden resolver, lea el siguiente capítulo para encontrar una posible solución.

Localización de la causa

Los errores pueden tener a veces causas simples, pero en otras ocasiones vienen provocados por equipos defectuosos. Nos gustaría darle algunas ideas para resolver problemas comunes. En caso de que estas instrucciones no le fueran de ayuda, llámenos.

Comprobación de los cables y las conexiones

Compruebe visiblemente todos los cables y conexiones. Si todas las luces están apagadas, compruebe si llega suministro de energía al equipo.

Errores y causas posibles

No aparece nada en el monitor: Compruebe:  Suministro de energía eléctrica: el cable de alimentación tiene que estar fijamente colocado en la hembrilla y el interruptor tiene que estar encendido.  Fuente de la señal: asegúrese que la fuente de señal (su ordenador, ...) esté encendida y que el cable de conexión esté fijamente colocado en las hembrillas.  La frecuencia de refresco de la imagen: El monitor LCD debe soportar la frecuencia de refresco de imagen actual.  Modo Energy Star: Pulse cualquier tecla o mueva el ratón para desactivar el modo.  Protector de pantalla: Si el protector de pantalla estuviera arrancado pulse una tecla o mueva el ratón.  Pines del conector de señal: Si los pines están doblados o dañados, póngase en contacto con el servicio al cliente.  Ajuste correctamente los valores soportados por su monitor (consulte "Preparaciones en su ordenador", en la página 6). La imagen es inestable o se desplaza: Compruebe:  Pines del conector de señal: Si los pines están doblados o dañados, póngase en contacto con el servicio al cliente.  Enchufe de señal: El enchufe del cable de señal debe estar correctamente inserto en el conector. 14

 Tarjeta de vídeo: ¿Son correctos todos los parámetros?

 Cable de la señal: el cable de conexión tiene que estar fijamente colocado en las hembrillas.  Frecuencia de refresco de imagen: Elija valores válidos para su sistema.  Nivel de salida de vídeo: el nivel de salida de vídeo del ordenador tiene que ser compatible con los datos técnicos del monitor.

 Retire los dispositivos que produzcan interferencias (teléfonos inalámbricos, altavoces, etc.) que se encuentren cerca del monitor.

 Evite la utilización de cables alargaderas de señal.

FR Los caracteres aparecen demasiado oscuros, la imagen es demasiado pequeña o demasiado grande, no está centrada etc.:

 Ajuste los parámetros correspondientes (consulte el capítulo "Cambio de la representación en pantalla", página 12).

DK Los colores de muestran de forma incorrecta:

 Compruebe los pines del conector de señal. Si los pines están doblados o dañados, póngase en contacto con el servicio al cliente.

 Ajuste los parámetros correspondientes (véase el capítulo " Cambio de la representación en pantalla"), página 12).

 Evite utilizar cables alargaderas de señal. La imagen es demasiado luminosa o demasiado oscura:  Controle si el nivel de salida de vídeo del ordenador es compatible con los datos técnicos del monitor. La imagen tiembla:  Controle si la tensión eléctrica del ordenador es compatible con los datos técnicos del monitor.  Elija la instalación automática para optimizar los valores de píxeles y la sincronización de las fases. Para conseguir la calidad óptima, la pantalla debe mostrar un programa de texto (p.ej. Explorador, Word, ...).

Información del controlador

Para utilizar el monitor, es necesario disponer de la instalación de un controlador. Si el sistema operativo solicita la instalación del controlador del monitor, puede descargar el programa del controlador del sitio web indicado. La instalación del controlador es diferente según el sistema operativo. Siga las indicaciones concretas para su sistema operativo. www.medion.com

¿Necesita más ayuda?

Si las sugerencias que le damos en los capítulos anteriores no solucionan su problema, póngase en contacto con nosotros. Nos facilitará mucho el trabajo si nos proporcionara la siguiente información:  ¿Cuál es la configuración de su ordenador?  ¿Qué dispositivos periféricos adicionales utiliza?  ¿Qué mensajes de error aparecen?  ¿Qué programas estaban abiertos cuando se produjo el error?  ¿Qué ha hecho hasta ahora para solucionar el problema?  Sería tan amable de proporcionarnos su número de cliente, en caso de que le hubieran dado uno anteriormente.

Puede aumentar la vida de su monitor LCD observando las siguientes precauciones: ¡Advertencia! No existen piezas que se puedan sustituir ni limpiar dentro de la carcasa del monitor LCD.

 Desconecte siempre el cable de corriente y todos los cables de conexión antes de la limpieza.

 NO utilice disolventes, ni agentes limpiadores cáusticos o gaseoso.  Limpie la pantalla con un paño suave, sin restos de polvo.  Tenga cuidado de que no caiga ninguna gota de agua en la pantalla. El agua puede causar alteraciones estables en los colores.  Puede exponer la pantalla a la luz solar o a los rayos ultravioletas.  Transporte el equipo sólo en su embalaje original o en otro embalaje adecuado que ofrezca protección contra golpes.

Reciclado y eliminación de desechos

Embalaje Los materiales y accesorios de embalaje son reciclables y deben ser depositados en un contenedor para reciclaje cuando ya no sean necesarios. Aparato No tire bajo ningún concepto el aparato al final de su vida útil a la basura doméstica normal. Infórmese sobre las posibilidades de las que dispone para eliminarlo de forma respetuosa con el medio ambiente.

Especificación técnica

 Tamaño de pantalla

 Relación de aspecto

 Voltaje de funcionamiento

 Tiempo de reacción

 Ángulo de visión horizontal/vertical

170/160° (tipo) CR>10

 Entrada de RGB, analógico

1 Vrms max. 100Hz~20KHz conector 3,5 mm estéreo

funcionamiento 0 C ~ +40°C almacenamiento -20° C ~ +60°C

 Humedad (sin condensación)

funcionamiento <80% almacenamiento < 90%

 Dimensiones (AxAxL)

aprox. 450 x 344 x 195 mm

 Potencia (en reposo)

 Potencia (en funcionamiento)

Error de Pixel en LCD (Pantalla TFT)

DE En el Aktiv Matrix LCDs (TFT) con una resolución de 1366 x 768 Píxeles hay un total aproximado de unos 3,1 mio transistores que consisten cada uno en tres sub-píxeles (rojo, verde, azul). Debido a este gran número de transistores y a que el proceso de fabricado asociado es tremendamente complejo puede darse en ocasiones la pérdida o el falso control de píxeles o de sub-píxeles individuales.

EN En el pasado había muy variadas maneras para definir el error de pixel permitido. Sin embargo, éstos eran generalmente muy complicados y muy diferentes entre los distintos fabricantes.

MEDION se ocupa de todos los productos con pantalla TFT con el desarrollo de la garantía de las necesidades estrictas y transparentes de la norma ISO 13406-2, clase II que se resumen brevemente en los siguientes:

FR ES El estándar ISO 13406-2 define entre otras cosas las guías generalmente válidas en relación con los errores de pixel.

DK Los errores de pixel quedan establecidos en cuatro categorías de fallos y en tres tipos de fallos. Cada pixel individual se compone a su vez de tres sub-píxeles, cada uno de un color (rojo, verde, azul).

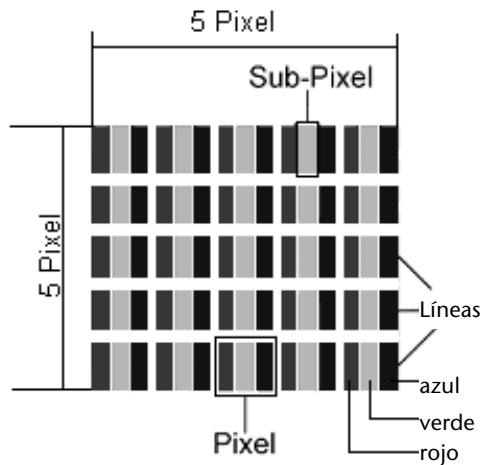

Tipos de fallos de Pixel:

 Tipo 1: pixel luminoso largo tiempo (punto blanco, claro) pero no dirigido.

El pixel blanco es el resultado de la luz de tres sub-pixel.  Tipo 2: pixel no luminoso (punto negro, oscuro) pero dirigido

 Tipo 3: sub-pixel anormal o defectuoso de color rojo, verde o azul (p.ej. encendido largo tiempo con luminosidad media, sin color, intermitente o trémula pero no de tipo 1 ni 2)

Suplemento: Clúster de tipo 3 ( = pérdida de dos o más sub-píxeles en un bloque de 5 x 5 píxeles. Un clúster es un campo de 5 x 5 píxeles (15 x 5 Sub-píxeles). Clases de fallos de Pixel: Clase de fallo

El número permitido de fallos de los tipos arriba indicados en cada una de las clases de tipos consiste en un millón de píxeles y deben ser convertidos de acuerdo con la resolución física de la pantalla.

De ello se extrae un número máximo permitido en la clase de fallo II: Para una resolución

1280 x 1024 (43, 46, 48 cm)

1440 x 900 (48 cm wide)

La clase de fallo I tiene lugar solamente en caso de aplicaciones especiales como, por ejemplo, en los campos de la medicina para aplicación y está conectado con los correspondientes impactos de costes. La clase de fallo II se ha establecido como estándar para la fabricación de calidad con pantallas muy buenas.

Error de Pixel en LCD (Pantalla TFT)

Una pantalla de 48 cm está compuesta de 1440 puntos de imagen (Pixel) horizontales y de 900 verticales, que suman un total de 1.296.000 Píxeles. En relación con un millón de Píxeles, esto supone un factor de cerca de 1,3. La clase de error II permite 3 fallos de tipo 1 y tipo 2 y 7 fallos de tipo 3 y 3 clústeres de tipo 3.

Realizar copias de este manual

Este manual contiene información protegida por la ley. Reservados todos los derechos. Queda prohibida por las leyes de copyright la reproducción de esta información de forma, mecánica, electrónica o por cualquier otro medio sin el consentimiento escrito del fabricante. Copyright © 2009 Reservados todos los derechos. Este manual está protegido por las leyes correspondientes. ®

Copyright © de Medion .

Marcas registradas: ®

MS-DOS y Windows son marcas comerciales registradas de Microsoft .

Pentium es una marca comercial registrada de Intel .

Otras marcas comerciales están registradas por sus propietarios correspondientes. Pueden realizarse cambios sin obligación de notificarlo a persona alguna.

DE I. Condiciones generales de garantía

1. Aspectos generales

La garantía empieza siempre el día de entrega del aparato MEDION adquirido a MEDION o a un distribuidor oficial de MEDION, y se refiere a todo tipo de daños de material y de producción que pueden surgir durante el uso normal. El plazo de la garantía se infiere de la tarjeta de garantía adjunta al aparato unida al comprobante de compra del distribuidor autorizado de MEDION. Guarde cuidadosamente el comprobante de compra original y la tarjeta de garantía. MEDION y su distribuidor autorizado se reservan el derecho a rechazar una reparación de garantía o una confirmación de garantía si no se han presentado estos documentos.

ES DK En caso de que sea necesario remitirnos su aparato, asegúrese de que esté embalado de modo seguro para el transporte, preferiblemente en su embalaje original. MEDION no asume la responsabilidad por otros materiales enviados que no formen parte del volumen de suministro original del aparato MEDION.

NL Rogamos nos entreguen junto con el aparato una descripción del fallo lo más detallada posible. Antes de remitirnos su aparato, póngase en contacto con la línea de atención al cliente de MEDION. Allí recibirá un número de referencia (n° RMA), que deberá agregar de modo visible en el exterior del paquete.

Esta garantía no tiene ninguna repercusión sobre sus derechos legales y queda sujeta al derecho vigente del país en el que se efectuó la primera compra del aparato por parte del cliente final en un comercio autorizado por MEDION.

En caso de darse un fallo de su aparato MEDION cubierto por esta garantía, MEDION asegura con esta garantía la reparación o la sustitución del aparato MEDION. La decisión de si debe procederse a una reparación o a una sustitución corresponde al cliente, pero sólo en el marco del principio de la proporcionalidad. En este sentido, MEDION podrá decidir a su parecer, teniendo en cuenta los gastos de reparación, si en lugar de la reparación va a sustituir el aparato por otro nuevo, o por uno acondicionado de la misma calidad. No se asume la garantía de pilas o baterías, ni tampoco de los materiales de consumo, es decir, piezas que durante el uso normal del aparato tienen que sustituirse con regularidad, como por ejemplo la lámpara de los proyectores. Como regla general, un error de píxel (un punto de imagen permanente de color, más claro o más oscuro) no se considera un fallo. El número exacto de puntos de imagen erróneos admisible puede consultarse en la descripción del manual de este producto. MEDION no asume la garantía por imágenes retenidas en aparatos de plasma o LCD, que han sido originadas por un uso inadecuado del aparato. El procedimiento a seguir para la operación de su aparato de plasma o LCD puede consultarse en la descripción del manual de este producto. La garantía no abarca los errores de reproducción de soportes de datos que fueron creados en un formato no compatible o con un software inadecuado. Si durante la reparación se comprobase que se trata de un fallo no cubierto por la garantía, MEDION se reservará el derecho a facturar al cliente los gastos originados por la reparación en cuestión de material, trabajo y demás gastos, después de presentar un presupuesto.

MEDION no asume la garantía de fallos y daños originados por influencias externas, daños accidentales, uso inadecuado, así como modificaciones, reformas, ampliaciones, uso de piezas procedentes de otros fabricantes, descuido, virus o errores de software, transporte inadecuado, o embalaje inadecuado. La garantía se extingue en caso de que el fallo del aparato se haya ocasionado durante un mantenimiento o una reparación efectuados por personal ajeno a MEDION o al servicio técnico autorizado por MEDION para este aparato. La garantía también cesa si los adhesivos, precintos de garantía, o números de serie del aparato o de una parte integrante del mismo se han modificado, manipulado, o dañado de modo que sean ilegibles.

4. Línea de atención al cliente

Antes de remitir el aparato a MEDION tiene que comunicarse con nosotros a través de la línea de atención al cliente “Hotline”. Recibirá más informaciones de cómo hacer uso de su derecho de garantía. El uso de la línea de atención al cliente no es gratuito. La línea de atención al cliente no sustituye de ningún modo la formación del usuario en software o hardware, la consulta en el manual, o la asistencia de productos procedentes de otras empresas. MEDION ofrece adicionalmente una línea de atención al cliente de pago para consultas no asumidas por la garantía.

II. Condiciones especiales de garantía para ordenadores de sobremesa (PC), ordenadores portátiles (notebook), ordenadores de bolsillo (PDA) y navegadores GPS (PNA) de MEDION Si una de las opciones incluidas en el suministro presenta un defecto, también tiene derecho a reparación o sustitución. La garantía cubre gastos de material y de trabajo para restablecer la funcionalidad del aparato

MEDION en cuestión. Si se usa para el aparato un hardware no fabricado ni distribuido por MEDION, esto puede provocar el cese de la garantía, si por ello se generara un daño en el aparato de MEDION o en las opciones suministradas. Se asume una garantía limitada por el software suministrado. Esto es válido para un sistema operativo preinstalado, pero también para programas incluidos en el suministro. En el caso del software incluido en el suministro, MEDION garantiza para los soportes de datos, p. ej., disquetes y CD-ROM con los que se suministra este software, que están exentos de fallos de material y de fabricación por un plazo de 6 meses desde el día de compra del aparato a MEDION o a un distribuidor oficial de MEDION. En caso de suministro de soportes de datos defectuosos, MEDION sustituirá los soportes de datos defectuosos gratuitamente; se excluye cualquier otra reclamación que vaya más allá. Si hay indicios claros de que el soporte de datos se usó o guardó de modo inadecuado, MEDION se reservará el derecho a rechazar dicha reclamación. Exceptuando la garantía para los soportes de datos, todos los programas informáticos se suministran sin garantía de fallos. MEDION no asegura que este software funcione sin interrupciones o sin fallos o que satisfaga las exigencias del cliente. MEDION no garantiza la exactitud del material cartográfico proporcionado con los equipos de navegación. Al proceder a reparar el aparato MEDION puede ser necesario borrar todos los datos del aparato. Asegúrese antes de enviar el aparato de poseer una copia de seguridad de todos los datos que se encuentran en el aparato. Advertimos expresamente que cuando se efectúa una reparación, se restaura el estado original. MEDION no asume la responsabilidad de los costes de una configuración de software, de pérdidas de ingresos, de la pérdida de datos o de software, ni de otros daños consecuenciales.

III. Condiciones especiales de garantía para la reparación in situ y la sustitución in situ

DE Siempre que en la tarjeta de garantía adjunta al aparato figure un derecho a reparación in situ o a sustitución in situ, se aplicarán a su aparato MEDION las condiciones especiales de garantía para la reparación in situ y la sustitución in situ.

EN Para poder efectuar la reparación in situ o la sustitución in situ, deberá asegurar por su parte los siguientes puntos:

 Deberá concederse al personal de MEDION un acceso ilimitado, seguro e inmediato a los aparatos.

 Deberá poner a disposición del personal de MEDION los dispositivos de telecomunicación que necesiten para ejecutar correctamente su encargo, para fines de prueba y de diagnóstico, así como para la eliminación de errores, asumiendo Ud. los gastos.

 Usted mismo es responsable de la recuperación de su propio software de aplicaciones después de haber recurrido al servicio de asistencia de MEDION.

 Deberá tomar todas las demás medidas que MEDION precise para poder ejecutar su encargo correctamente.

 Usted mismo se responsabiliza de la configuración y la conexión de aparatos externos, si los hubiere, después de haber recurrido al servicio de asistencia de MEDION.  El periodo de cancelación libre de costes para la reparación in situ o la sustitución in situ es de 48 horas como mínimo; después tendremos que facturarles los gastos que se nos hayan presentado debidos a una cancelación demorada o no efectuada.
