Model 580000 Vanguardt Diesel Para conseguir repuestos o asistencia técnica registre los números de modelo, tipo y código de su motor junto con la fecha de compra. Estos números los encuentra localizados en su motor (consulte la página de Características y Controles). Fecha de compra: Modelo del motor: Briggs & Stratton no aprueba ni autoriza el uso de estos motores en Vehículos Todo Terreno de 3-ruedas (ATVs), bicicletas motorizadas, karts para diversión/recreo, productos para aviación o vehículos para uso en eventos competitivos. El uso de estos motores en tales aplicaciones podría ocasionar daños a la propiedad, lesiones graves (incluyendo parálisis), o incluso la muerte.

MES/DIA/AÑO

Modelo: Tipo: Código: Información de Clasificación de Potencia del Motor PRECAUCIÓN: Este motor fue despachado de Briggs & Stratton sin aceite. Antes de darle arranque al motor, asegúrese de aprovisionar con aceite de acuerdo con las instrucciones de este manual. Si le da arranque al motor sin que esté provisto de aceite, éste se dañará más allá de la reparación y no será cubierto por la garantía. Para motores de 3 Cilindros Enfriados por Agua, las clasificaciones de potencia bruta están basadas en los criterios SAE J1349. La salida de potencia real de los motores de producción instalados en las aplicaciones puede variar según diversos factores, incluyendo el límite de RPM del motor de la aplicación, condiciones ambientales, mantenimiento del motor/equipo, y otras variables. ADVERTENCIA La gasolina y sus vapores son extremadamente inflamables y explosivos. Un incendio o una explosión pueden causar graves quemaduras o la muerte. Seguridad del Operario Cuando Aprovisione con Combustible

• Apague el motor y deje que el motor se enfríe por lo menos 2 minutos antes de remover la tapa de combustible.

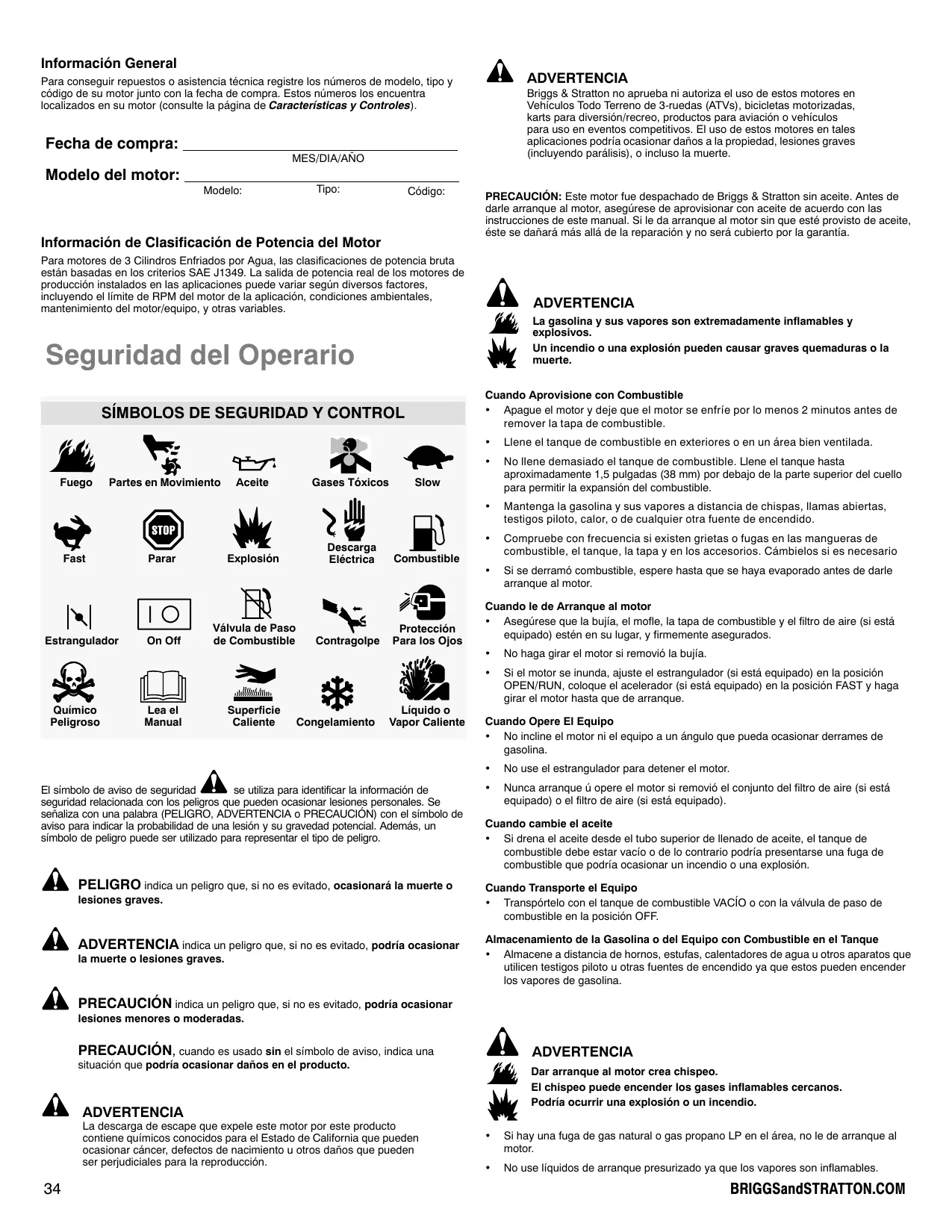

SÍMBOLOS DE SEGURIDAD Y CONTROL

Fuego Partes en Movimiento Fast Estrangulador Químico Peligroso Aceite Parar Explosión On Off Válvula de Paso de Combustible Lea el Manual Superficie Caliente Gases Tóxicos Descarga Eléctrica Contragolpe Congelamiento

Llene el tanque de combustible en exteriores o en un área bien ventilada.

No llene demasiado el tanque de combustible. Llene el tanque hasta aproximadamente 1,5 pulgadas (38 mm) por debajo de la parte superior del cuello para permitir la expansión del combustible.

Mantenga la gasolina y sus vapores a distancia de chispas, llamas abiertas, testigos piloto, calor, o de cualquier otra fuente de encendido.

Compruebe con frecuencia si existen grietas o fugas en las mangueras de combustible, el tanque, la tapa y en los accesorios. Cámbielos si es necesario

Si se derramó combustible, espere hasta que se haya evaporado antes de darle arranque al motor. Slow Combustible Protección Para los Ojos Líquido o Vapor Caliente se utiliza para identificar la información de El símbolo de aviso de seguridad seguridad relacionada con los peligros que pueden ocasionar lesiones personales. Se señaliza con una palabra (PELIGRO, ADVERTENCIA o PRECAUCIÓN) con el símbolo de aviso para indicar la probabilidad de una lesión y su gravedad potencial. Además, un símbolo de peligro puede ser utilizado para representar el tipo de peligro. Cuando le de Arranque al motor

• Asegúrese que la bujía, el mofle, la tapa de combustible y el filtro de aire (si está equipado) estén en su lugar, y firmemente asegurados.

No haga girar el motor si removió la bujía.

Si el motor se inunda, ajuste el estrangulador (si está equipado) en la posición OPEN/RUN, coloque el acelerador (si está equipado) en la posición FAST y haga girar el motor hasta que de arranque. Cuando Opere El Equipo

• No incline el motor ni el equipo a un ángulo que pueda ocasionar derrames de gasolina.

No use el estrangulador para detener el motor.

Nunca arranque ú opere el motor si removió el conjunto del filtro de aire (si está equipado) o el filtro de aire (si está equipado). Cuando cambie el aceite

• Si drena el aceite desde el tubo superior de llenado de aceite, el tanque de combustible debe estar vacío o de lo contrario podría presentarse una fuga de combustible que podría ocasionar un incendio o una explosión. PELIGRO indica un peligro que, si no es evitado, ocasionará la muerte o Cuando Transporte el Equipo
• Transpórtelo con el tanque de combustible VACÍO o con la válvula de paso de combustible en la posición OFF. ADVERTENCIA indica un peligro que, si no es evitado, podría ocasionar Almacenamiento de la Gasolina o del Equipo con Combustible en el Tanque
• Almacene a distancia de hornos, estufas, calentadores de agua u otros aparatos que utilicen testigos piloto u otras fuentes de encendido ya que estos pueden encender los vapores de gasolina. lesiones graves. la muerte o lesiones graves. PRECAUCIÓN indica un peligro que, si no es evitado, podría ocasionar lesiones menores o moderadas. PRECAUCIÓN, cuando es usado sin el símbolo de aviso, indica una situación que podría ocasionar daños en el producto. ADVERTENCIA Dar arranque al motor crea chispeo. El chispeo puede encender los gases inflamables cercanos. Podría ocurrir una explosión o un incendio. ADVERTENCIA La descarga de escape que expele este motor por este producto contiene químicos conocidos para el Estado de California que pueden ocasionar cáncer, defectos de nacimiento u otros daños que pueden ser perjudiciales para la reproducción.

Si hay una fuga de gas natural o gas propano LP en el área, no le de arranque al motor.

No use líquidos de arranque presurizado ya que los vapores son inflamables. BRIGGSandSTRATTON.COM ADVERTENCIA ADVERTENCIA Los motores emiten monóxido de carbono, un gas venenoso que carece de olor y de color. Respirar monóxido de carbono puede ocasionar náuseas, desmayos o la muerte.

Dele arranque al motor y opérelo en exteriores.

No le de arranque al motor ni lo opere en un área encerrada, aun cuando las puertas o las ventanas se encuentren abiertas. Se pueden presentar graves quemaduras térmicas debido al vapor que se escapa o al líquido refrigerante caliente.

NO retire la tapa del radiador ni la tapa del depósito si el motor está caliente o en operación.

Detenga el motor y permita que se enfríe antes de retirar la tapa del radiador o la tapa del depósito y antes de cambiar o agregar líquido refrigerante. ADVERTENCIA Las partes rotantes pueden tener contacto o enredar las manos, los pies, el cabello, la ropa o los accesorios. Puede producirse una traumática amputación o una grave laceración.

Opere el equipo con los protectores en su lugar.

Mantenga sus manos y sus pies a distancia de las partes rotantes.

Recójase el cabello largo y quítese las joyas.

No use ropa floja, tiras que cuelguen ni artículos que puedan ser agarrados. ADVERTENCIA Un chispeo involuntario puede producir un incendio o una descarga eléctrica. Una puesta en marcha involuntaria puede ocasionar un enredo, una amputación traumática o una laceración. Peligro de incendio Antes de hacer ajustes o reparaciones:

• Desconecte el cable de la bujía y mántegalo a distancia de la bujía. ADVERTENCIA El funcionamiento de los motores produce calor. Las partes de los motores, especialmente el mofle, se calientan demasiado. Pueden ocurrir graves quemaduras a causa de su contacto. Desechos combustibles, tal como hojas, grama, maleza, etc. pueden alcanzar a encenderse.

Deje que el mofle, el cilindro y las aletas del motor se enfríen antes de tocarlos.

Remueva los desechos acumulados en el área del mofle y en el área del cilindro.

Instale y mantenga en orden de funcionamiento un atrapachispas antes de utilizar el equipo en una zona con vegetación tupida o en terrenos agrestes con grama. El Estado de California lo exige (Sección 4442 del Código de Recursos Públicos de California). Otros estados pueden tener leyes similares. Las leyes federales se aplican en tierras federales.

Desconecte la batería en la terminal negativa (únicamente motores con arranque eléctrico).

Use únicamente las herramientas correctas.

No manipule los resortes del regulador, las varillas u otras partes para incrementar la velocidad del motor.

Los repuestos deben ser iguales e instalarse en la misma posición que tenían las partes originales.

No golpee la volante con un martillo ni con un objeto pesado ya que la volante podría astillarse más adelante durante la operación. Cuando compruebe chispa:

• Utilice un probador aprobado.

No compruebe chispa si removió la bujía.

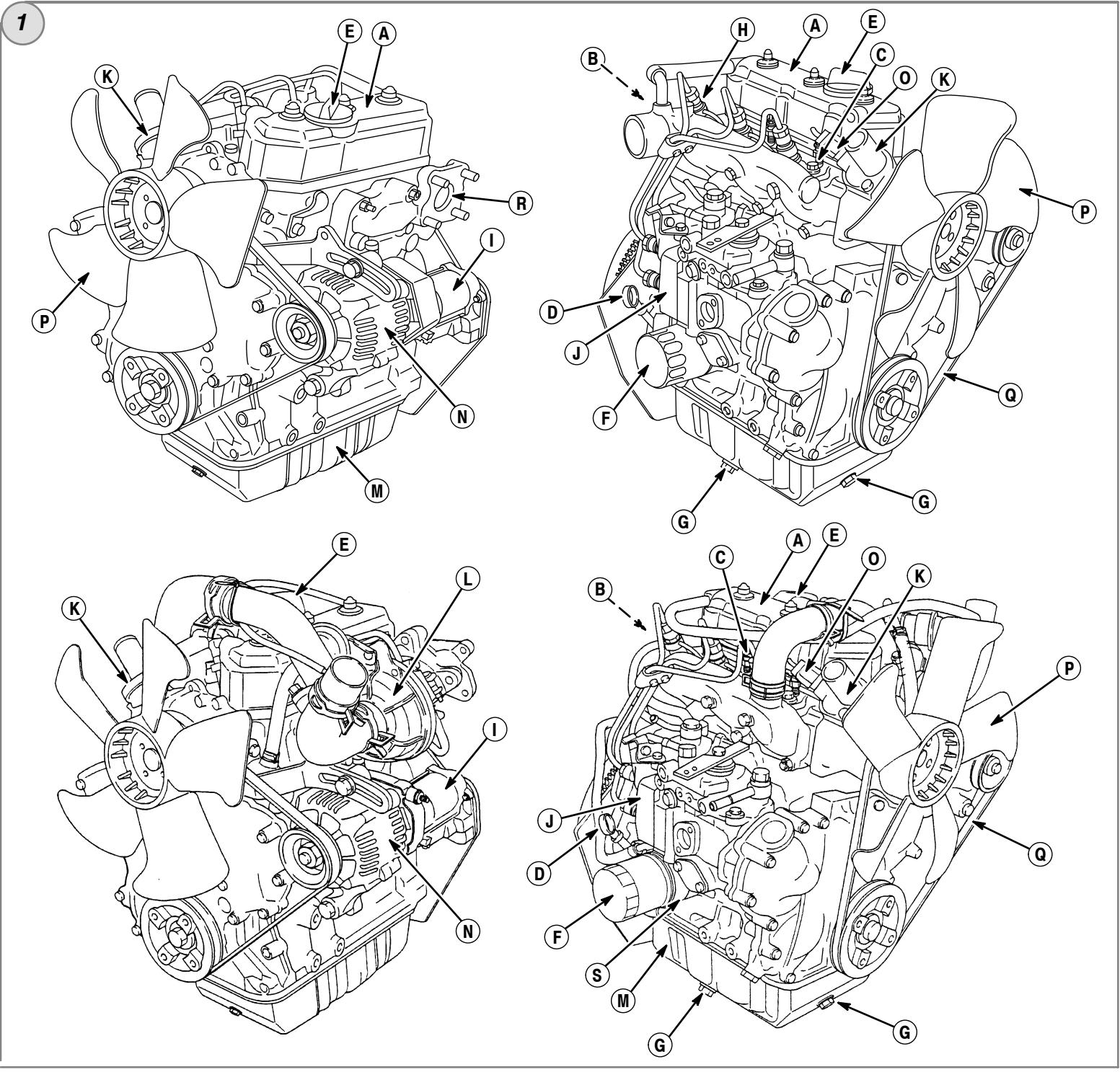

Características y Controles Compare la ilustración 1 con su motor para que se familiarice con la ubicación de las diversas características y controles. A. Identificación del motor Modelo, Tipo y Código. Ejemplo: B. Identificación del motor Fecha Código C. Bujía Pre-Calentadora D. Varilla Indicadora Nivel de Aceite E. Llenado de Aceite F. Filtro de Aceite G. Tapón Drenaje Aceite H. Boquerel Inyector

I. Arranque eléctrico

J. Bomba del Inyector K. Termostato L. Turbocargador M. Recipiente de Aceite N. Alternador O. Unidad Transmisora de la Temperatura del Refrigerante P. Ventilador Q. Correa Ventilador R. Múltiple de Escape S. Refrigerante de aceite (si está equipado) Operación tres minutos y compruebe el nivel de aceite. Si se requiere, añada aceite para que el nivel de aceite quede en la marca FULL (B) de la varilla indicadora de nivel de aceite (Figura 2).

6. Instale la varilla indicadora de nivel de aceite.

Presión de Aceite Si la presión de aceite es muy baja, un suiche de presión (si está equipado) detendrá el motor o activará un dispositivo de advertencia en el equipo. Si esto ocurre, detenga el motor y compruebe el nivel de aceite con la varilla indicadora de nivel de aceite. Si el nivel de aceite está por debajo de la marca ADD, agregue aceite hasta que alcance la marca FULL. De arranque al motor y compruebe que tenga la presión correcta antes de continuar la operación. Si el nivel de aceite está entre las marcas ADD y FULL, no de arranque al motor. Contacte un Distribuidor Autorizado de Motores de 3 Cilindros Enfriados por Agua Briggs & Stratton para corregir el problema de presión de aceite. Recomendaciones para el Combustible El combustible debe cumplir con estos requerimientos:

• Este motor está certificado para operar con combustible diesel. Si se utiliza un combustible inadecuado, se presentará humo blanco, pérdida de potencia y daños al motor, los cuales no serán cubiertos por la garantía.
• Use combustible diesel que esté limpio y fresco con un mínimo de 40 cetanos. El combustible fresco previene la formación de depósitos de goma en el sistema de combustible. Compre una cantidad que pueda usarse dentro de un período de 30 días. Consulte la sección de Bodegaje PRECAUCIÓN: No use kerosene ni gasolina en lugar de diesel. Hacer caso omiso de esta observación podría ocasionar daños en el motor y anulará la garantía del motor. Cómo agregar combustible - Figura 5 Capacidad de aceite (vea la sección de Especificaciones) Recomendaciones de Aceite ADVERTENCIA Recomendamos la utilización de aceites certificados para garantía por Briggs & Stratton para lograr el mejor rendimiento. Otros aceites detergentes de alta calidad son aceptables si están clasificados para servicio CF o CF-4. No utilice aditivos especiales. Las temperaturas exteriores determinan la viscosidad del aceite apropiada para el motor. Utilice el cuadro para seleccionar la mejor viscosidad para el rango de temperatura exterior esperado.

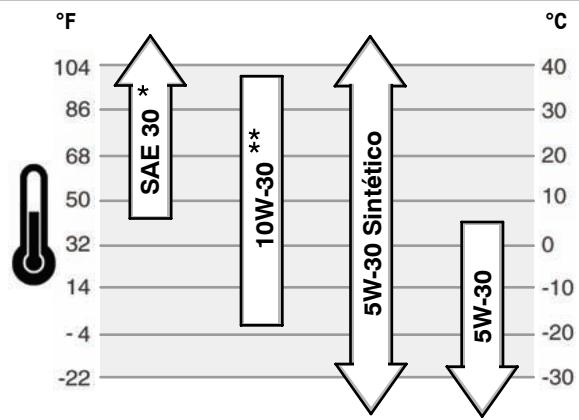

5W-30 5W-30 Sintético 10W-30

El uso de aceite SAE 30 a temperaturas inferiores a 40°F (4°C) producirá dificultad de arranque. El uso de aceite 10W-30 a temperaturas superiores a 80°F (27°C) puede producir un incremento en el consumo de aceite. Compruebe el nivel de aceite con mayor frecuencia. Antes de aprovisionar con aceite o de comprobar el nivel de aceite

• Coloque el motor a nivel.
• Limpie el área de llenado de aceite de todo desecho.

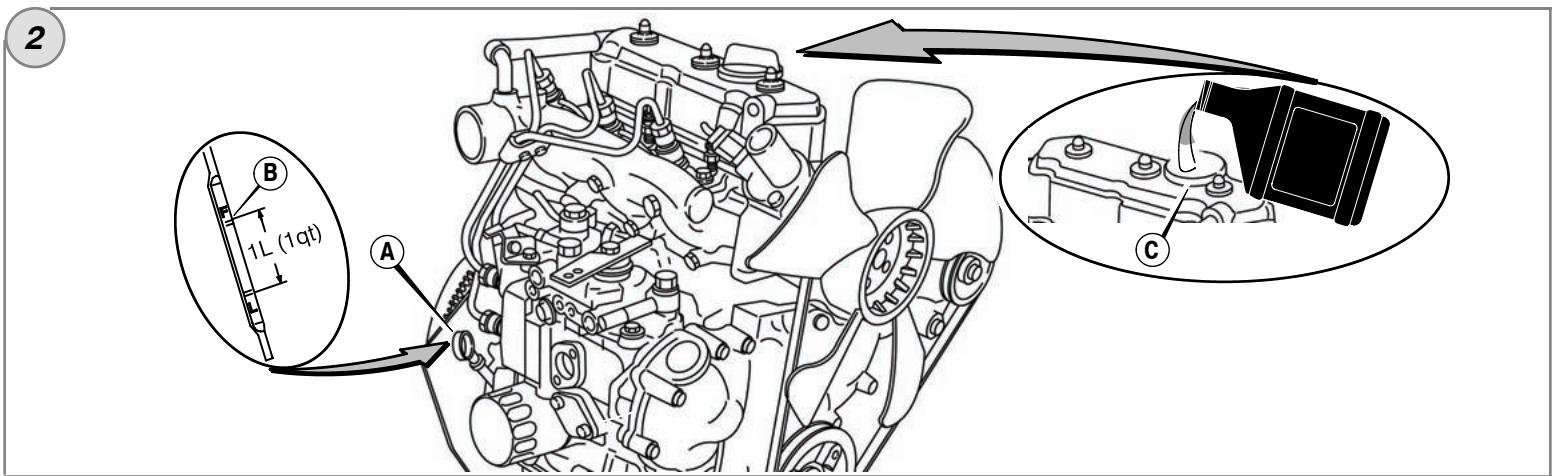

1. Remueva la varilla indicadora de nivel de aceite (A) y límpiela con un trapo limpio

2. Inserte completamente la varilla indicadora de nivel de aceite.

3. Remueva la varilla indicadora de nivel de aceite y compruebe el nivel de aceite. El

aceite debe alcanzar la marca FULL (B) en la varilla indicadora de nivel de aceite.

4. Si el nivel de aceite es bajo, retire la varilla indicadora del nivel de aceite y añada

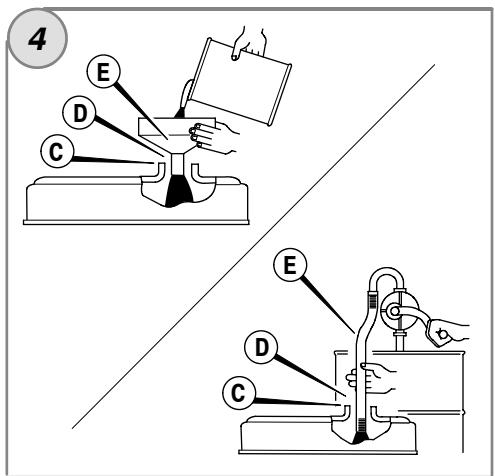

aceite lentamente por dentro del tubo de llenado de aceite (C). No llene excesivamente. Importante: Al agregar aceite, se requiere proporcionar una adecuada ventilación de la siguiente manera:

• Retire la varilla indicadora de nivel de aceite.
• Asegúrese de mantener un espacio libre adecuado (D) entre el dispositivo de llenado de aceite (E) y el llenado de aceite del motor (C). Ver figura 4.

5. Después de agregar aceite, instale la varilla indicadora de nivel de aceite. Arranque

y opere el motor en marcha mínima durante cinco minutos. Apague el motor. Espere

El combustible y sus vapores son extremadamente inflamables y explosivos. Un incendio o una explosión pueden causar graves quemaduras o la muerte. Cuando Aprovisione con Combustible

• Apague el motor y deje que el motor se enfríe por lo menos 2 minutos antes de remover la tapa de combustible.
• Llene el tanque de combustible en exteriores o en un área bien ventilada.
• No llene demasiado el tanque de combustible. Llene el tanque hasta aproximadamente 1,5 pulgadas (38 mm) por debajo de la parte superior del cuello para permitir la expansión del combustible.
• Mantenga el combustible a distancia de chispas, llamas abiertas, testigos piloto, calor y otras fuentes de encendido.
• Compruebe con frecuencia si existen grietas o fugas en las mangueras de combustible, el tanque, la tapa y en los accesorios. Cámbielos si es necesario.
• Si se derramó combustible, espere hasta que se haya evaporado antes de darle arranque al motor.

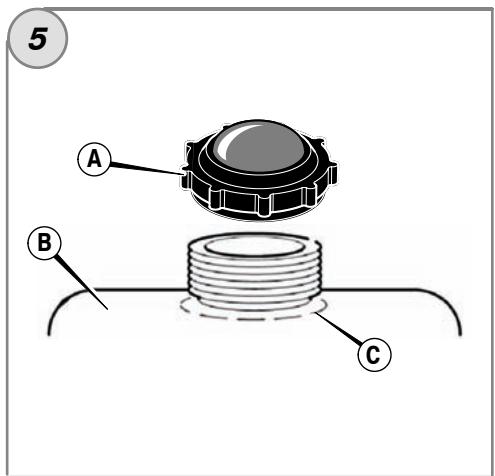

1. Limpie el área de la tapa de combustible de polvo y desechos. Retire la tapa de

combustible (A). (Figura 5).

2. Llene el tanque de combustible (B) con combustible. Para permitir la expansión de la

gasolina, no lo llene por encima de la parte inferior del cuello del tanque de combustible (C).

3. Re-instale la tapa de combustible.

Recomendaciones para el Refrigerante Capacidad refrigerante (ver el manual del fabricante del equipo) Importante: Este es un motor refrigerado por líquido. Se requiere una mezcla 50/50% de anticongelante libre de fosfato y agua del grifo para la refrigeración, resistencia a la corrosión y lubricación de la bomba de agua. Cómo Comprobar/Agregar Líquido Refrigerante ADVERTENCIA Se pueden presentar graves quemaduras térmicas debido al vapor que se escapa o al líquido refrigerante caliente.

NO retire la tapa del radiador ni la tapa del depósito si el motor está caliente o en operación.

Detenga el motor y permita que se enfríe antes de retirar la tapa del radiador o la tapa del depósito y antes de cambiar o agregar líquido refrigerante.

1. Antes de operar, compruebe el nivel del líquido refrigerante. El nivel del refrigerante

debe estar entre las marcas FULL y LOW/ADD del depósito de refrigerante. Si el nivel de refrigerante es bajo, agregue una mezcla 50/50% de anticongelante libre de fosfato y agua del grifo al depósito. BRIGGSandSTRATTON.COM

2. Para retirar la tapa del depósito después de que el motor esté frío, coloque un

pedazo grueso de tela sobre la tapa del depósito. Gire lentamente la tapa del depósito en sentido contrario a las manecillas del reloj para retirarla.

3. Si el depósito está seco, entonces agregue líquido refrigerante tanto al depósito

como al radiador. Consulte el manual del equipo para la ubicación, operación y mantenimiento del depósito de líquido refrigerante y del radiador.

4. Para retirar la tapa del radiador después de que el motor esté frío, coloque un

pedazo grueso de tela sobre la tapa del radiador. Gire lentamente la tapa del radiador en sentido contrario a las manecillas del reloj hasta el primer tope. Si observa que escapa vapor presurizado de la tapa, aléjese para evitar salir lastimado. Después de que se haya liberado toda la presión, oprima hacia abajo y gire la tapa del radiador en sentido contrario a las manecillas del reloj para retirarla. Medidores y Luces Los medidores y las luces que se muestran son típicas y representan diversas opciones que se pueden utilizar. Vea el manual del equipo para consultar la ubicación y operación de los medidores y las luces. Medidor de Temperatura del Líquido Refrigerante Indica la temperatura del líquido refrigerante cuando el interruptor de arranque eléctrico está en la posición ON. Rango normal 80º -- 90º C (175º -- 195º F) Rango peligroso superior a 105º C (220º F) Cronómetro Indica el número total de horas en operación Medidor de Combustible Indica el combustible restante en el tanque de combustible. Para minimizar la condensación, mantenga lleno el tanque de combustible. Luz de Temperatura Si se enciende la luz de temperatura, el motor se está recalentando. Detenga el motor y compruebe el nivel de líquido refrigerante (vea la sección Cómo Comprobar el Líquido Refrigerante). Compruebe que el radiador no tenga desechos que pudiesen restringir el flujo de aire. Luz de arranque Cuando el interruptor de arranque eléctrico esté en la posición ON, la luz de arranque debe estar encendida. Cuando el motor esté en operación, la luz de arranque se debe apagar. Si la luz de arranque está apagada cuando el interruptor de arranque eléctrico esté en la posición ON, compruebe que no haya ningún fusible fundido. Luz de Presión de Aceite del Motor Cuando el interruptor de arranque eléctrico esté en la posición ON, la luz de presión de aceite del motor debe estar encendida. Cuando el motor esté en operación, la luz de presión de aceite del motor se debe apagar. Si la luz de presión de aceite del motor se enciende cuando el motor esté en operación, detenga inmediatamente el motor. Primero, compruebe el nivel de aceite (vea la sección Cómo Comprobar/Agregar Aceite). Después, compruebe el sistema eléctrico. Luz de Carga Cuando el interruptor de arranque eléctrico esté en la posición ON, la luz de carga debe estar encendida. Cuando el motor esté en operación, la luz de carga se debe apagar. Si la luz de carga se enciende cuando el motor esté en operación, compruebe el sistema eléctrico. Luz de calor o brillo Cuando el interruptor de arranque se coloque en la posición heat/glow o en la posición “on”, la luz de brillo se encenderá para indicar que los tapones encendedores están precalentando la cámara de combustión.

Luz del filtro de combustible La luz del filtro de combustible se enciende cuando se ha recolectado un exceso de agua en el filtro de combustible. La luz se debe apagar cuando el exceso de agua se drene del filtro de combustible. Si la luz del filtro de combustible ilumina mientras el motor está en operación, detenga el motor y drene el agua del filtro de combustible. Cómo Darle Arranque al Motor - Figura 6 ADVERTENCIA El combustible y sus vapores son extremadamente inflamables y explosivos. Un incendio o una explosión pueden causar graves quemaduras o la muerte. Cuando le de Arranque al motor

• Asegúrese que el mofle, la tapa de combustible y el filtro de aire estén en su lugar, y firmemente asegurados.

Si el motor se inunda, ajuste el estrangulador (si está equipado) a la posición open/run, coloque el acelerador en la posición fast y haga girar el motor hasta que arranque. Para extender la vida del arranque, use ciclos de arranque cortos, que no excedan de 15 segundos por minuto. Una acción de arranque prolongada puede dañar el motor de arranque. ADVERTENCIA Los motores emiten monóxido de carbono, un gas venenoso que carece de olor y de color. Respirar monóxido de carbono puede ocasionar náuseas, desmayos o la muerte. Dele arranque al motor y opérelo en exteriores. No le de arranque al motor ni lo opere en un área encerrada, aun cuando las puertas o las ventanas se encuentren abiertas. PRECAUCIÓN: Este motor fue despachado de Briggs & Stratton sin aceite. Antes de darle arranque al motor, asegúrese de aprovisionar con aceite de acuerdo con las instrucciones de este manual. Si le da arranque al motor sin que esté provisto de aceite, éste se dañará más allá de la reparación y no será cubierto por la garantía. PRECAUCIÓN: Antes de dar arranque al motor por primera vez, cargue la batería según las recomendaciones del fabricante del equipo. Dejar de hacer esto podría ocasionar daños en el motor. Nota: Algunos motores y equipos tienen controles remotos. Vea el manual del equipo para la ubicación y operación de los controles remotos.

1. Compruebe el nivel de aceite. Vea la sección Cómo Comprobar/Aprovisionar

2. Asegúrese que los controles de transmisión del equipo, si están equipados, estén

3. Gire la válvula de cierre de combustible (A), si está equipada, a la posición on

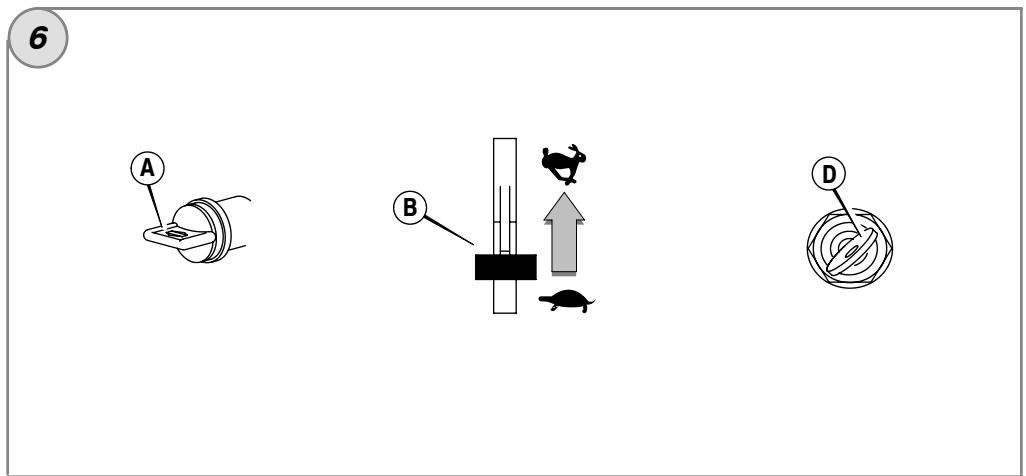

4. Mueva el control del acelerador (B) a la posición slow

Nota: Para arrancar en clima frío (por debajo de -10º C o 14º F), mueva el control del acelerador a la posición fast

5. Gire la llave de arranque eléctrico (D) a la posición ON o HEAT (Figura 6). La luz de

brillo indicará que los tapones encendedores están precalentando la cámara de combustión.

6. Cuando la luz de brillo se apague, gire la llave de arranque eléctrico a la posición

START. PRECAUCIÓN: Para extender la vida del arranque, use ciclos de arranque cortos, que no excedan de 15 segundos por minuto. Una acción de arranque prolongada puede dañar el motor de arranque.

7. Cuando el motor arranque, suelte la llave. La luz de brillo iluminará cerca de 20

segundos y después se apagará. PRECAUCIÓN: No acelere ni opere al máximo un motor frio. Hacer caso omiso de esta observación podría ocasionar daños en el motor.

8. Permita que el motor arranque y se caliente por varios minutos antes de operar el

equipo. Cómo Detener el Motor - Figura 6

1. Mueva el control del acelerador (B) a la posición slow

PRECAUCIÓN: Antes de detener un motor turbo-equipado, permita que el motor permanezca en marcha mínima durante un minuto para enfriar el turbocargador. Dejar de hacer esto podría ocasionar daños en el turbocargador.

2. Gire el interruptor de la llave (D) hacia la posición off (Figura 6). Retire la llave y

guárdela en un lugar seguro fuera del alcance de los niños.

3. Después de que se detenga el motor, gire la válvula de cierre de combustible (A), si

está equipada, a la posición cerrada. Mantenimiento Utilice sólo repuestos originales para los equipos. Es posible que otros repuestos no funcionen tan bien, dañen la unidad y hasta pueden ocasionar lesiones. Además, el uso de otros repuestos puede anular la validez de su garantía. Recomendamos que contacte a cualquier Distribuidor Autorizado de Motores de 3 Cilindros Enfriados por Agua Briggs & Stratton para todo lo relacionado con el mantenimiento y el servicio del motor y sus partes. PRECAUCIÓN: Todos los componentes utilizados para fabricar este motor deben mantenerse en su lugar para una correcta operación. PRECAUCIÓN: El fabricante del equipo en el cual es instalado el motor especifica la velocidad máxima en la cual será operado el motor. No exceda esta velocidad. Control de Emisiones El mantenimiento, cambio o reparación de los dispositivos y sistemas del control de emisiones pueden ser realizados por cualquier establecimiento o persona que repare motores todo terreno. Sin embargo, para obtener servicio de control de emisiones “sin costo”, la labor debe ser realizada por un distribuidor autorizado por la fábrica. Vea la Garantía de Emisiones.

ADVERTENCIA Una puesta en marcha involuntaria puede ocasionar un enredo, una amputación traumática o una laceración. Peligro de incendio Antes de hacer ajustes o reparaciones:

• Desconecte la batería en la terminal negativa (únicamente motores con arranque eléctrico).

Use únicamente las herramientas correctas. No manipule los resortes del regulador, las varillas u otras partes para incrementar la velocidad del motor.

Los repuestos deben ser iguales e instalarse en la misma posición que tenían las partes originales.

No golpee la volante con un martillo ni con un objeto pesado ya que la volante podría astillarse más adelante durante la operación. Inspeccione el mofle en búsqueda de grietas, corrosión u otros daños. Remueva el atrapachispas, en caso de estar equipado, e inspeccione en búsqueda de daños u obstrucciones de carbón. Si se requieren repuestos, asegúrese de usar únicamente repuestos originales para el equipo. ADVERTENCIA: Los repuestos deben ser iguales y ser instalados en la misma posición que tenían las partes originales, de lo contrario puede ocurrir un incendio. Cómo Comprobar el Líquido Refrigerante Importante: Este es un motor refrigerado por líquido. Se requiere una mezcla 50/50% de anticongelante libre de fosfato y agua del grifo para la refrigeración, resistencia a la corrosión y lubricación de la bomba de agua ADVERTENCIA Se pueden presentar graves quemaduras térmicas debido al vapor que se escapa o al líquido refrigerante caliente. Cuadro de Mantenimiento Cada 8 Horas o Diariamente Compruebe el nivel de aceite del motor. Compruebe el nivel del líquido refrigerante

Primeras 50 horas (Despegue Inicial)

Cambie el aceite del motor *

Cada 100 horas Compruebe la tensión de la correa del ventilador Limpie el radiador Limpie el filtro de aire Revise el mofle y limpie el atrapa chispas (si está equipado)

Cada 150 horas Cambie el aceite del motor * Reemplace el filtro de combustible

Cada 600 horas o anualmente Cambie el filtro de aire. Compruebe la tolerancia de la válvula H Reemplace el filtro de combustible Y

Cada 1500 horas Compruebe las boquillas de inyección z

Anualmente Cambie el aceite del motor * Reemplace el filtro de combustible Cambie el líquido refrigerante Compruebe la tensión de la correa del ventilador Limpie el radiador Revise el mofle y limpie el atrapa chispas (si está equipado) Cambie el filtro de aire. Reemplace el filtro de combustible Y Compruebe la tolerancia de la válvula H

De servicio con mayor frecuencia cuando la operación sea bajo carga pesada o a altas temperaturas.

Siga la programación de mantenimiento del fabricante si se utiliza una parte que no sea de Briggs & Stratton.

El servicio debe ser realizado por un distribuidor autorizado DENSO.

No se requiere a menos que se detecten problemas de rendimiento del motor. Inspección del Mofle y el Atrapachispas ADVERTENCIA El funcionamiento de los motores produce calor. Las partes de los motores, especialmente el mofle, se calientan demasiado. Pueden ocurrir graves quemaduras a causa de su contacto. Desechos combustibles, tal como hojas, grama, maleza, etc. pueden alcanzar a encenderse.

Deje que el mofle, el cilindro y las aletas del motor se enfríen antes de tocarlos.

Remueva los desechos acumulados en el área del mofle y en el área del cilindro.

Instale y mantenga en orden de funcionamiento un atrapachispas antes de utilizar el equipo en una zona con vegetación tupida o en terrenos agrestes con grama. El Estado de California lo exige (Sección 4442 del Código de Recursos Públicos de California). Otros estados pueden tener leyes similares. Las leyes federales se aplican en tierras federales.

NO retire la tapa del radiador ni la tapa del depósito si el motor está caliente o en operación. Detenga el motor y permita que se enfríe antes de retirar la tapa del radiador o la tapa del depósito y antes de cambiar o agregar líquido refrigerante. Compruebe el nivel del líquido refrigerante. El nivel del refrigerante debe estar entre las marcas FULL y LOW, o ADD del depósito de refrigerante. Si el nivel de refrigerante es bajo, agregue una mezcla 50/50% de anticongelante libre de fosfato y agua del grifo al depósito. Para retirar la tapa del depósito después de que el motor esté frío, coloque un pedazo grueso de tela sobre la tapa del depósito. Gire lentamente la tapa del depósito en sentido contrario a las manecillas del reloj para retirarla. Si el depósito está seco, agregue líquido refrigerante tanto al depósito como al radiador. Consulte el manual del equipo para la ubicación, operación y mantenimiento del depósito de líquido refrigerante y del radiador. Para retirar la tapa del radiador después de que el motor esté frío, coloque un pedazo grueso de tela sobre la tapa del radiador. Gire lentamente la tapa del radiador en sentido contrario a las manecillas del reloj hasta el primer tope. Si observa que escapa vapor presurizado de la tapa, aléjese para evitar salir lastimado. Después de que se haya liberado toda la presión, oprima hacia abajo y gire la tapa del radiador en sentido contrario a las manecillas del reloj para retirarla. Cómo cambiar el aceite - Figura 2

PRECAUCIÓN: El aceite usado es un producto de desecho peligroso y se debe disponer de éste adecuadamente. No lo descarte en la basurera de la casa. Verifique con sus autoridades locales, con el centro de servicio, o con su distribuidor para obtener información acerca de las facilidades seguras para su destrucción/reciclaje. Remoción del Aceite

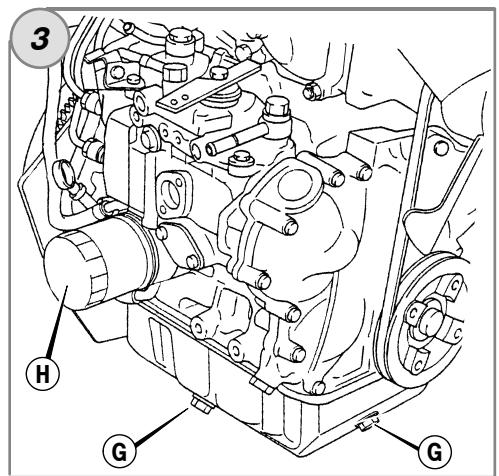

1. Remueva el tapón de drenaje de aceite (G, Figura 3). Drene el aceite a un recipiente

2. Después de haber drenado el aceite del motor, instale y apriete el tapón de drenaje

de aceite. Cambie el Filtro de Aceite Para saber cada cuánto requiere ser reemplazado, consulte el cuadro de Mantenimiento.

1. Drene el aceite del motor. Consulte la sección Remoción del Aceite.

2. Remueva el filtro de aceite (H, Figura 3) y deséchelo de manera adecuada.

3. Antes de instalar el nuevo filtro de aceite, lubrique un poco el empaque del filtro de

aceite con aceite fresco y limpio.

4. Instale manualmente el filtro de aceite de hasta que el empaque haga contacto con

el adaptador del filtro de aceite, luego apriete el filtro de aceite dándole 1/2 a 3/4 de giro.

5. Añada aceite. Consulte la sección Aprovisionamiento de Aceite.

Aprovisionamiento de Aceite Coloque el motor a nivel. Limpie el área de llenado de aceite de todo desecho. Consulte la sección de Especificaciones para la capacidad de aceite. Retire la varilla indicadora de nivel de aceite (A, Figura 2). Vierta el aceite lentamente en el llenado de aceite del motor (C). No lo llene excesivamente. Importante: Al agregar aceite, se requiere proporcionar una adecuada ventilación de la siguiente manera:

• Retire la varilla indicadora de nivel de aceite.
• Asegúrese de mantener un espacio libre adecuado (D) entre el dispositivo de llenado de aceite (E) y el llenado de aceite del motor (C). Ver figura 4.

3. Después de agregar aceite, instale la varilla indicadora de nivel de aceite. Arranque

y opere el motor en marcha mínima durante cinco minutos. Compruebe fugas. Apague el motor. Espere tres minutos y compruebe el nivel de aceite. Si se requiere, añada aceite para que el nivel de aceite quede en la marca FULL (B) de la varilla indicadora de nivel de aceite (Figura 2).

4. Instale la varilla indicadora de nivel de aceite.

BRIGGSandSTRATTON.COM Ajuste la Tensión de la Correa del Ventilador

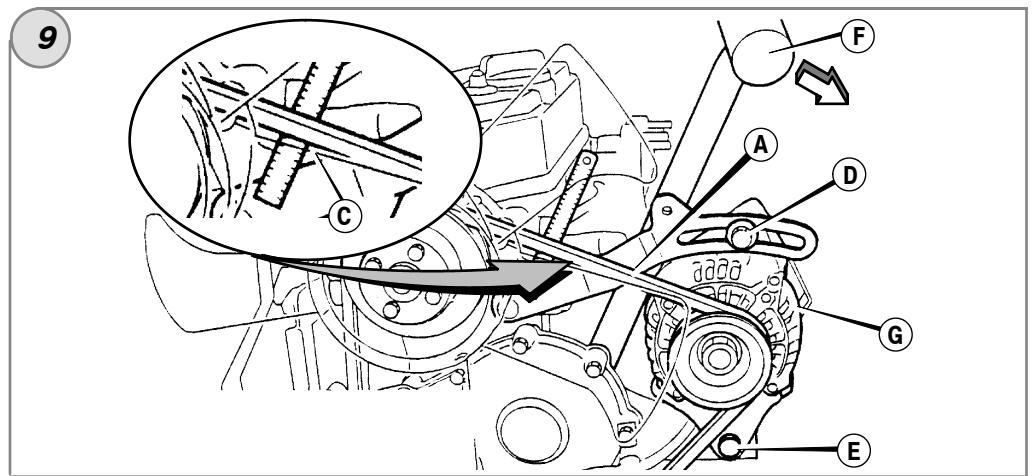

1. Afloje los tornillos de montaje del alternador (D) y (E). Vea la figura 9.

Cómo mantener el filtro de aire - Figura 7 ADVERTENCIA El combustible y sus vapores son extremadamente inflamables y explosivos. Un incendio o una explosión pueden causar graves quemaduras o la muerte.

Nunca arranque ú opere el motor si removió el conjunto del filtro de aire o el filtro de aire. PRECAUCIÓN: No use aire a presión ni solventes para limpiar el filtro. El aire a presión puede dañar el filtro y los solventes pueden disolverlo. Vea el Cuadro de Mantenimiento para consultar los requerimientos de servicio.

2. Coloque una palanca (F) contra el alternador (G) y el costado del bloque del motor.

Para apretar la correa del ventilador, hale la palanca. Apriete temporalmente los tornillos de montaje del alternador.

3. Compruebe la tensión de la correa del ventilador. Vea la sección Compruebe la

Correa del Ventilador. Si es necesario, repita el procedimiento.

4. Apriete los tornillos de montaje del alternador.

Tornillo de torsión (D) a 14 libras de fuerza por pie (19 Nm). Tornillo de torsión (E) a 45 libras de fuerza por pie (61 Nm). Bodegaje ADVERTENCIA

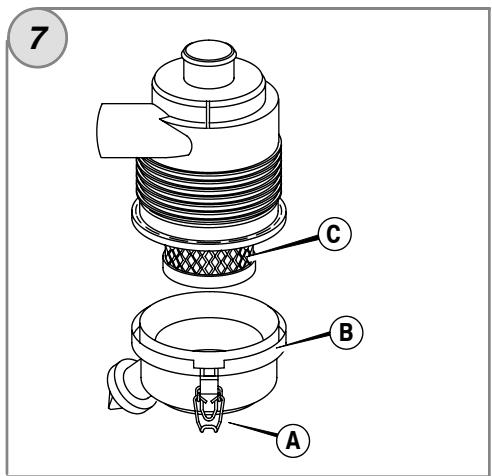

1. Abra los seguros (A) y remueva la tapa (B). Vea la Figura 7.

El combustible y sus vapores son extremadamente inflamables y explosivos. Un incendio o una explosión pueden causar graves quemaduras o la muerte.

2. Remueva el filtro de aire (C).

3. Para aflojar los desechos, golpee suavemente el filtro sobre una superficie dura. Si

el filtro está excesivamente sucio, reemplácelo por un filtro nuevo.

4. Instale el filtro de aire.

5. Instale la tapa y cierre los seguros.

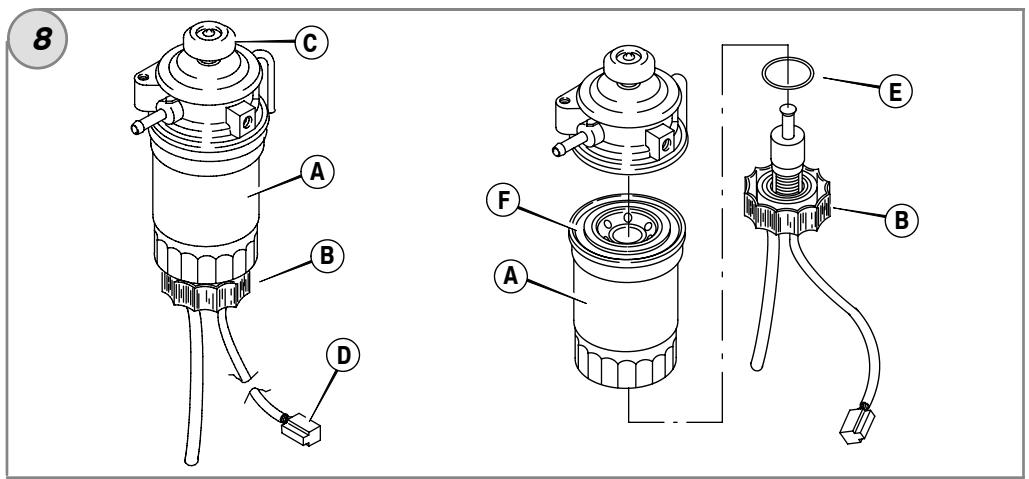

Cómo reemplazar el filtro de combustible - Figura 8 Cuando Almacene el Combustible o el Equipo con Combustible en el Tanque

• Almacene a distancia de hornos, estufas, calentadores de agua u otros aparatos que utilicen testigos piloto u otras fuentes de encendido ya que estos pueden encender los vapores combustibles. Aceite del Motor Cambie el aceite del motor mientras que el motor se encuentre todavía caliente. ADVERTENCIA El combustible y sus vapores son extremadamente inflamables y explosivos. Un incendio o una explosión pueden causar graves quemaduras o la muerte. Detección de Fallas ¿Necesita Asistencia? Vaya a BRIGGSandSTRATTON.COM o marque el teléfono 1-800-233-3723.

Desconecte la batería en la terminal negativa (únicamente motores con arranque eléctrico).

Mantenga el combustible a distancia de chispas, llamas abiertas, testigos piloto, calor y otras fuentes de encendido. Especificaciones

Compruebe con frecuencia si existen grietas o fugas en las mangueras de combustible, el tanque, la tapa y en los accesorios. Cámbielos si es necesario. Especificaciones del Motor

Antes de reemplazar el filtro, drene el tanque de combustible o cierre la válvula de paso de combustible.

Desplazamiento 51,87 in3 (850 cm3) Los repuestos deben ser iguales e instalarse en la misma posición que tenían las partes originales. Diámetro Interno del Cilindro 2,677 in (68 mm) Si se derramó combustible, espere hasta que se haya evaporado antes de darle arranque al motor. Carrera 3,071 in (78 mm) Capacidad de Aceite 3,5 qt (3,3 L) Si la luz de advertencia del filtro de combustible se ilumina mientras el motor está en operación, detenga el motor y drene el agua del filtro de combustible de la siguiente manera: Especificaciones del Motor Modelo

Cambie el filtro de combustible.

1. Desconecte el cable del sensor (D).

Desplazamiento 58,09 in3 (953 cm3) Diámetro Interno del Cilindro 2,835 in (72 mm) Carrera 3,071 in (78 mm) Capacidad de Aceite 3,5 qt (3,3 L)

2. Retire el tapón de drenaje (B) y deseche el O-ring (E).

3. Retire el filtro de combustible (A) con una llave para filtros.

4. Instale un nuevo filtro de combustible a mano hasta que el empaque (F) haga

contacto con el alojamiento. Después apriete 1/3 de giro adicional.

5. Instale el tapón de drenaje con el nuevo o-ring.

Especificaciones de Ajuste *

7. Active la primera bomba (C) hasta que sienta resistencia.

Holgura de Válvulas de Admisión Y 0,008 in (0,2 mm)

8. De arranque al motor y compruebe fugas.

Holgura de Válvulas de Escape Y 0,008 in (0,2 mm) Drene el agua del filtro de combustible

1. Detenga el motor.

2. Coloque una bandeja de drenaje bajo el filtro de combustible (A) y afloje el tapón de

drenaje (B) aproximadamente un giro.

3. El agua debe drenar del filtro de combustible. Si es necesario, opere la bomba de

cebado (C) para drenar el agua, pero únicamente hasta que fluya combustible desde el filtro de combustible.

• La potencia del motor disminuirá 3.5% por cada 1,000 pies (300 metros) sobre el nivel del mar y un 1% por cada 10° F (5.6° C) por encima de 77° F (25° C). El motor operará satisfactoriamente a un ángulo de hasta 15°. Refiérase al manual del operador del equipo para obtener información acerca de los límites de operación permitidos en pendientes. Y Compruebe cuando el motor esté frío.

4. Apriete el tapón de drenaje.

Partes de Servicio Comunes n

5. Arranque el motor. Asegúrese que la luz de advertencia esté apagada. Compruebe

fugas. Parte de Servicio Correa en V (940 mm)

Correa en V (970 mm)

Cómo Comprobar/Ajustar la Correa del Ventilador - Figura 9 Compruebe la Correa del Ventilador

1. Compruebe la condición de la correa del ventilador (A, Figura 9). Si la correa del

ventilador tiene grietas o está averiada, reemplácela por una nueva.

2. Compruebe la tensión de la correa del ventilador. Presione el centro (C) de la correa

del ventilador. Si la tensión es correcta, la correa se moverá 3/8 -- 1/2 pulgada (10 -12 mm) si se aplica una fuerza de 22 lbs (10 kg) al centro de la correa. Si la tensión es muy suelta, ajústela de la siguiente manera.

n Recomendamos que contacte a cualquier Distribuidor de Servicio Autorizado para Motores de 3 Cilindros Enfriados por Agua de Briggs & Stratton para todo lo relacionado con el mantenimiento y el servicio del motor y sus partes. Use únicamente repuestos originales Briggs & Stratton.

PÓLIZA DE GARANTIA PARA EL PROPIETARIO DEL MOTOR BRIGGS & STRATTON DE 3/CILINDROS ENFRIADOS POR AGUA Mayo de 2008 GARANTIA LIMITADA Briggs & Stratton Corporation reparará o reemplazará, sin costo alguno, cual(es)quier parte(s) del motor considerada(s) como defectuosas en material, mano de obra o ambos. Los gastos de transporte del producto sometido a reparación o cambio bajo esta Garantía deben ser abonados por el comprador. Esta garantía tiene vigencia y está sujeta a los períodos y condiciones establecidos a continuación. Para recibir servicio de garantía, contacte el Distribuidor de Servicio Autorizado de motores Briggs & Stratton de 3/Cilindros Enfriados por Agua más cercano en nuestro mapa de localización de distribuidores en BRIGGSandSTRATTON.COM, o marque el 1-800-233-3723, o según aparezca listado en las ‘Páginas Amarillast’. No existe ninguna otra garantía expresa. Las garantías implícitas, incluso aquellas de mercantibilidad y adaptabilidad para un fin determinado quedan limitadas a un año a partir de la fecha de compra o a la extensión permitida por la ley, quedando excluidas todas las garantías implícitas. La responsabilidad por daños fortuitos o consecuentes bajo cualesquier y todas las garantías queda excluida en la medida que dicha exclusión sea permitida por la ley. Algunos estados o países no contemplan limitaciones en cuanto a la duración de una garantía implícita, y otros países o estados no permiten la exclusión o limitación de daños consecuentes o incidentales, en cuyo caso la limitación y la exclusión anteriores pueden no ser aplicables para usted. Esta garantía le otorga derechos legales específicos, pudiendo tener a su vez otros derechos que varían de un país a otro y de un estado a otro. NUESTRO PRODUCTO

Período de Garantía Vanguardt 3 Cilindros Enfriados por Agua Garantía de Partes Mayores* Partes & Mano de Obra* Uso Privado y Comercial 2 años 3 años 2 años Observe los siguientes períodos especiales de garantía: Para propósitos de esta póliza de garantía, la cobertura de Partes y Mano de Obra es de 2 años. La cobertura para partes mayores solo se extiende al tercer año de operación. La Garantía de Partes Mayores (M.P.W.) cubre pero no se limita ni es exclusiva del bloque del cilindro, la cabeza del cilindro, el cigüeñal, el eje de levas, los piñones, los pistones, las bielas, la volante, la tapa de la volante, la bomba de aceite, el ventilador, las poleas, el regulador mecánico, el múltiple de admisión y el recipiente de aceite. M.P.W. no cubre ni está limitada a los anillos del pistón, los bujes de repuesto, la bomba de agua, a cualquier componente eléctrico, a los componentes del tren de válvulas, los aditamentos, los sellos, los empaques, los carburadores, el múltiple de escape, las mangueras, todos los componentes del sistema de combustible, los inyectores, la bomba de inyección, el turbo cargador, el mofle, cualquiera de los filtros, el radiador, el termostato, las bujías, las bombas de transferencia de combustible. El período de garantía comienza a partir de la fecha de compra por el primer usuario final privado o comercial y continúa por el período de tiempo establecido arriba en la tabla. No es necesario registrar la garantía para obtener servicio en los productos Briggs & Stratton. Guarde su recibo de compra. Si no aporta la prueba de la fecha de compra inicial, se utilizará la fecha de fabricación del producto para determinar el período de garantía. 3 Controles del equipo o instalaciones que impidan el arranque, ocasionando un Acerca de su Garantía rendimiento poco satisfactorio del motor, o que acorten la vida del motor. (Contacte el fabricante del equipo.) Briggs & Stratton recibe con agrado la reparación bajo garantía y se disculpa por los 4 Carburadores con fugas, conductos de combustible o inyectores obstruidos, inconvenientes presentados. Cualquier Distribuidor de Servicio Autorizado de Motores válvulas atascadas, bombas de inyección contaminadas, u otros daños causados Briggs & Stratton de 3/Cilindros Enfriados por Agua puede hacer reparaciones bajo por el uso de combustible contaminado o pasado. Use combustible fresco (gasolina garantía. La mayor parte de las reparaciones bajo garantía se atienden de manera sin plomo, diesel) y el Estabilizador para Combustible de Briggs & Stratton Parte rutinaria, pero algunas veces las peticiones para el servicio de garantía pueden no ser No. 5041. apropiadas. Por ejemplo, la garantía podría no aplicarse si el daño del motor ocurrió 5 Partes que se hayan rayado o reventado por operar el motor con aceite lubricante debido a abuso, falta del mantenimiento habitual, transporte, manejo, bodegaje o insuficiente o contaminado, o por el grado incorrecto de la viscosidad del aceite instalación inapropiados. De igual manera se invalidará la garantía si el número serial lubricante (Compruebe el nivel de aceite diariamente o después de cada 8 horas de del motor ha sido removido o si el motor ha sido alterado o modificado. operación. Termine de aprovisionar cuando sea necesario y cambie el aceite y el Si un cliente no está de acuerdo con la decisión del Distribuidor de Servicio, se realizará filtro de aceite según los intervalos recomendados). El dispositivo protector del una investigación para determinar la aplicabilidad de la garantía. Pida a su Distribuidor aceite OIL GARD no puede apagar un motor en funcionamiento. Se podrían de Servicio que envíe toda la información pertinente a su Distribuidor o a la Fábrica para presentar daños en el motor si el nivel de aceite no se mantiene correctamente. Lea proceder a su revisión. Si el Distribuidor o la Fábrica deciden que su reclamación es el Manual del Operador. justificada, al cliente le será reembolsado totalmente el importe de aquellas partes que 6 Reparación o ajuste de partes asociadas o conjuntos tales como embragues, son defectuosas. Para evitar cualquier malentendido que pudiera presentarse entre el transmisiones, controles remoto, etc., los cuales no son fabricados por Briggs & cliente y el Distribuidor de Servicio, listamos a continuación algunas de las causas de Stratton. fallas del motor que no cubre la garantía. 7 Daño o desgaste de partes causado por la entrada de suciedades al motor debido Desgaste Normal: Los motores necesitan, como todos los dispositivos mecánicos, el al mantenimiento incorrecto del filtro de aire, montaje incorrecto, o por el uso de un cambio y el servicio periódico de las partes para desempeñarse bien. La garantía no elemento o cartucho para el filtro de aire que no sea original. Limpie y/o cambie el cubrirá la reparación cuando el uso normal haya agotado la vida de una parte o del filtro según los intervalos recomendados de acuerdo a lo establecido en el Manual motor. La garantía no podría aplicarse si el daño del motor ocurrió debido a abuso, falta del Operador. del mantenimiento habitual, transporte, manejo, bodegaje o instalación inapropiados. De 8 Partes dañadas por velocidad excesiva o recalentamiento causado por residuos de igual manera se invalidará la garantía si el número serial del motor ha sido removido o si grama, desechos o suciedades los cuales taponan u obstruyen el radiador o las el motor ha sido alterado o modificado. aberturas de acceso para el enfriamiento de aire, o daños causados por operar el Mantenimiento Incorrecto: La vida útil de un motor depende de las condiciones bajo las cuales opere el motor y del cuidado que éste reciba. Algunas aplicaciones, tales como cultivadoras, bombas y máquinas cortacésped rotantes, se utilizan con mucha frecuencia en condiciones de mucho polvo o en condiciones muy sucias, las cuales pueden hacer que parezca un desgaste prematuro del motor. Tal desgaste, cuando es ocasionado por suciedad, polvo o por el hecho de limpiar la bujía con chorro de arena, o porque otro material abrasivo haya entrado al motor debido a un mantenimiento no apropiado, no será cubierto por la garantía. Esta garantía cubre únicamente, material defectuoso y/o mano de obra relacionados con el motor, y no el cambio o reembolso del equipo en el cual haya sido montado el motor. Ni extenderá la garantía a reparaciones requeridas debido a:

Los motores que no estén adecuadamente acoplados al equipo. Se recomienda firmemente contactar la fábrica previamente para acoplar un motor B&S de 3 Cilindros Enfriados por Agua a un equipo que originalmente no usaba un motor B&S de 3 Cilindros Enfriados por Agua.

Problemas ocasionados por el uso de partes que no sean partes originales Briggs & Stratton.

motor en un área confinada sin la suficiente ventilación. Daño en el motor causado por no usar una mezcla exacta de agua del grifo y anti-congelante, o agua que entre en el motor debido a cualquier otra causa.

Partes del motor o del equipo quebradas por vibración excesiva causada por un montaje flojo del motor, cuchillas de corte flojas, cuchillas o impulsores flojos o no balanceados, fijación incorrecta del equipo al cigüeñal del motor, velocidad excesiva u otro abuso en la operación. 10 Afinación o ajuste de rutina del motor.

Descuido del motor o de los componentes del motor, es decir, cámara de combustión, válvulas, asientos de válvulas, guías de válvulas o bobinados del motor de arranque quemados, causado por el uso de combustibles alternos tales como, gas propano, gas natural, gasolinas alteradas, etc. Se dispone del servicio de garantía únicamente a través de distribuidores de servicio autorizados por Briggs & Stratton Corporation. Localice su Distribuidor de Servicio Autorizado de motores Briggs & Stratton de 3 Cilindros Enfriados por Agua más cercano en nuestro mapa de localización de distribuidores en BRIGGSandSTRATTON.COM, o marcando el teléfono 1-800-233-3723, o según aparezca listado en las ‘Páginas Amarillast’. BRIGGSandSTRATTON.COM Yleinen informaatio VAROITUS Liquido caldo o vapore

Controllare la scintilla con la candela installata.

Data de compra: Modelo do motor: Como verificar/adicionar líquido de arrefecimento AVISO

Período de garantia Vanguardt 3/LC
