YM137 - Cortadora de césped eléctrica MTD - Manual de uso y guía de instrucciones gratis

Tipo de producto	Desbrozadora eléctrica (cortabordes)
Marca	MTD
Modelo	YM137
Alimentación	120 V ~, 60 Hz, 5,5 A
Tipo de motor	Eléctrico con doble aislamiento
Velocidad de rotación	7 800 rpm
Velocidades disponibles	2 velocidades (alta y baja)
Mecanismo de avance del hilo	SpeedSpool® de tope (Bump Head™)
Diámetro del hilo	2,03 mm (0,080 pulg)
Longitud de hilo por pieza	3 m (10 pies)
Diámetro del círculo de corte	38,1 cm (15 pulg)
Peso (con accesorios)	4 kg (9 lb)
Longitud del eje	Ajustable (mango en D ajustable)
Sistema de fijación de accesorios	EZ-Link™ (compatible con soplador, cultivador, etc.)
Protección del accesorio de corte	Protector incluido
Interruptor	Gatillo (encendido/apagado)
Seguridad eléctrica	Doble aislamiento, enchufe polarizado, protección GFCI recomendada
Alargue recomendado	Calibre 16 AWG hasta 150 pies (45,7 m), 14 AWG más allá
Mantenimiento corriente	Limpieza de las rejillas de ventilación, inspección de los cables, reemplazo del hilo
Piezas de repuesto disponibles	Hilo (181472), cartucho de hilo (181460), resorte (181465), junta de espuma (181467), carrete (181464), botón Bump (181468)
Garantía	2 años (uso doméstico), 90 días (uso comercial)
Uso previsto	Deshierbe, corte alrededor de árboles, cercas, bordes

Preguntas frecuentes - YM137 MTD

¿Cómo arrancar la desbrozadora MTD YM137?

Mantenga el aparato en posición de funcionamiento, luego presione el gatillo para arrancar. Suelte el gatillo para detener.

¿Qué tipo de hilo usar para el reemplazo?

Use exclusivamente hilo de repuesto original MTD de diámetro 2,03 mm (0,080 pulg). Nunca use hilo metálico ni cadena.

¿Cómo avanzar el hilo de corte?

Golpee suavemente la cabeza de corte contra el suelo mientras el motor gira a altas revoluciones. Esto desenrolla aproximadamente 25,4 mm (1 pulg) de hilo por cada golpe.

¿Qué hacer si el hilo no se desenrolla correctamente?

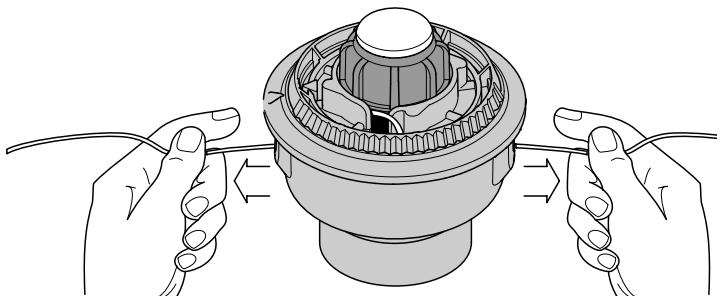

Tire firmemente de los extremos del hilo para liberarlos. Si esto no funciona, limpie el mecanismo SpeedSpool® retirando el botón de tope, lavando el carrete interior con agua tibia jabonosa y eliminando cualquier residuo.

¿Puedo usar accesorios adicionales?

Sí, gracias al sistema EZ-Link™, puede fijar accesorios opcionales como un soplador, un cultivador, un cortabordes, etc. Consulte el manual del accesorio para su uso.

¿Cómo ajustar el mango en D?

Afloje la tuerca mariposa ubicada en el mango, mueva el mango a la posición deseada, luego apriete la tuerca.

¿Qué precauciones de seguridad debo seguir?

Use siempre gafas de seguridad conformes ANSI, protectores auditivos, guantes, ropa larga y zapatos cerrados. Mantenga a los espectadores a al menos 15 m (50 pies). No use el aparato bajo la lluvia o sobre suelo mojado.

¿Cómo mantener el aparato después de su uso?

Desenchufe el aparato, limpie las rejillas de ventilación con un cepillo y limpie las superficies exteriores con un paño suave. Guárdelo en un lugar seco y cerrado, fuera del alcance de los niños.

¿Qué hacer si el motor se detiene durante el uso?

Verifique que el alargue esté correctamente enchufado a un tomacorriente funcional. Inspeccione el cable en busca de daños. Si el problema persiste, contacte a un concesionario autorizado.

¿Dónde puedo obtener piezas de repuesto?

Las piezas de repuesto originales (hilo, carrete, resorte, etc.) están disponibles en los concesionarios autorizados MTD. Llame al 1-800-345-8746 (EE. UU.) o al 1-800-668-1238 (Canadá) para encontrar un distribuidor.

MANUAL DE USUARIO YM137 MTD

Recortador Eléctrico

Modéo

YM137

MTD

IMPRESO EN LOS EE. UU.

No. de catálogo 769-00936

(1/04)

INTRODUCCIÓN

MUCHAS GRACIAS

Gracias por haber adquirido este gran producto. Esta moderna herramienta motriz de exteriores está diseñada para brindarle muchas horas de servicio útil. Usted comprobará que es un artefacto que le ahorra mucho trabajo. Este manual del operador le brinda instrucciones de operación de fácil comprensión. Lea todo el manual y siga todas las instrucciones para mantener su nueva herramienta motriz de exteriores en las mejores condiciones de funcionamiento.

REFERENCIAS, ILUSTRACIONES Y ESPECIFICACIONES DEL PRODUCTO

Toda la información, las ilustraciones y las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

Copyright © 2003 MTD SOUTHWEST INC. Todos los derechos reservados.

INFORMACIÓN DEL SERVICIO

El servicio de esta unidad, ya sea durante o después del periodo cubierto por la garantía, debe ser realizado solamente por un proveedor de servicios autorizado y aprobado.

Llame al 1-800-345-8746 en EE. UU. o al 1-800-668-1238 en Canadá para obtener una lista de distribuidores de servicio localizados cerca de usted. Para obtener más detalles sobre su unidad, visite nuestro sitio en www.yardman.com.

NO REGRESE SU UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR LA GARANTÍA, DEBERÁ PRESENTAR PRUEBA DE SU COMPRA.

ÍNDICE DE CONTENIDOS

Llamadas a apoyo al cliente 2

Normas para una operación segura 3

Conozca su unidad 7

Instrucciones de ensamble 8

Instrucciones de operación 9

Instrucciones de mantenimiento y reparación . . . 12

Cuadro de solución de problemas 15

Especificaciones 16

Garantía 20

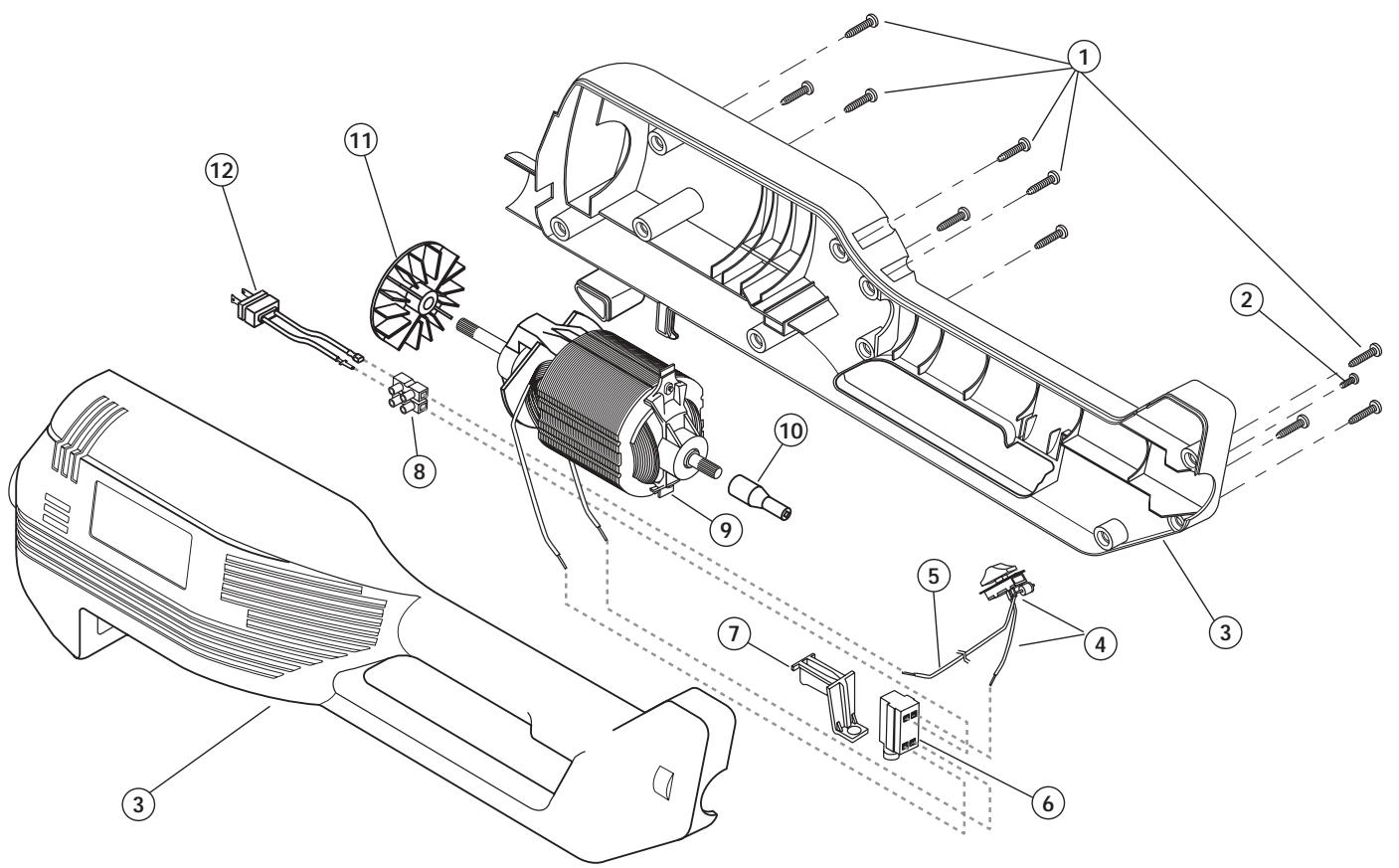

Lista de Piezas Contraportada

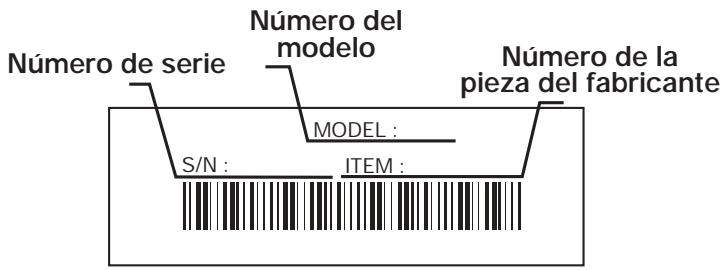

Antes de que empiece a ensamblar su nuevo equipo, por favor ubique la placa que contiene el modelo de la unidad y escriba esa información en el espacio en blanco que se encuentra debajo. Aquí debajo se explica la muestra de una placa del modelo.

Copie el número del modelo/pieza del fabricante ahora:

Copie el número de serie aquí: _ _

Antes de arrancar u operar este equipo, asegúrese de leer y comprender bien este manual.

ESTE PRODUCTO ESTÁ CUBIERTO POR UNA O MÁS PATENTES DE EE.UU., OTRAS PATENTES EN TRÁMITE.

NORMAS PARA UNA OPERACIÓN SEGURA

Los SÍMBOLOS DE SEGURIDAD SE UTILIZAN PARA LLAMAR SU ATENCIÓN SOBRE POSIBLES PELIGROS. Los SÍMBOLOS DE SEGURIDAD y sus explicaciones merecen toda su atención y comprensión. Los SÍMBOLOS DE SEGURIDAD no eliminan ningún peligro por sí mismos. Las instrucciones o advertencias que ofrecen no sustituyen las medidas adecuadas de prevención de accidentes.

SÍMBOLO SIGNIFICADO

ALERTA DE SEGURIDAD:

Indica peligro, advertencia o precaución. Debe prestar atención para evitar sufrir graves lesiones personales. Puede ser utilizado junto con otros símbolos o figuras.

NOTA: Le ofrece información o instrucciones que son esenciales para la operación o mantenimiento del equipo.

SÍMBOLO SIGNIFICADO

PELIGRO: El no obedecer una advertencia de seguridad puede conducir a que usted u otras personas sufran graves lesiones. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

ADVERTENCIA: El no seguir una advertencia de seguridad puede conducir a que usted u otras personas sufran lesiones. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

PRECAUCIÓN: El no seguir una advertencia de seguridad puede conducir a daño patrimonial o a que usted u otras personas sufran lesiones personales. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

- INFORMACIÓN IMPORTANTE DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES

ANTES DE LA OPERACIÓN

• Lea todas las instrucciones con cuidado. Conozca bien los controles y el uso correcto de la unidad.
• No opere esta unidad si está cansado, enfermo, o bajo los efectos del alcohol, drogas o medicamentos.
• Los niños y los adolescentes menores de 15 años no deben operar las unidades, excepto por los adolescentes guiados por un adulto.
• Inspeccione la unidad antes de utilizarla. Reemplace las partes dañadas. Asegúrese de que los sujetadores estén bien colocados y asegurados. Reemplace las partes accesorias de corte que estén quebradas, agrietadas o dañadas de cualquier forma. Asegúrese de que el accesorio de corte está bien instalado y ajustado con firmeza. Asegúrese de que la protección accesoria de corte está bien conectada y colocada según se recomienda.
• Use solo línea de repuesto fabricante del equipo original de 2,03 mm (0,080 pulgadas) de diámetro. No use nunca línea reforzada con metal, alambre, cadena ni soga, etc. Estas pueden desprenderse y convertirse en un proyectil peligroso.
• Tenga en cuenta el riesgo de lesiones en la cabeza, manos y pies.

-Esta unidad no fue diseñada para ser usada como cortamalezas. No conecte ni opere esta unidad con ningún tipo de cuchilla ni accesorio para cortar malezas. - Limpie el área de corte antes de cada uso. Retire todos los objetos como rocas, vidrios rotos, clavos, alambre o cierras los cuales puedan ser despedidos o enredarse en el accesorio de corte. Aleje a todos los niños, espectadores y animales domésticos. Mantenga todos los niños, espectadores y animales domésticos a un radio de por lo menos 15 m (50 pies); aun así pueda existir un riesgo de objetos despedidos contra los espectadores. Los espectadores deben usar protección para sus ojos. Si alguien se le acerca, pare el motor y el accesorio de corte de inmediato.

ADVERTENCIAS DE SEGURIDAD ELÉCTRICA

ADVERTENCIA: Cuando use artefactos eléctricos de jardinería, siempre debe tomar precauciones básicas de seguridad para reducir el riesgo de incendio, de descarga eléctrica y de lesiones personales. Lea con cuidado y comprenda todo el manual del operador antes de usar su soplador / aspirador. Preste mucha atención a las instrucciones de operación y a las advertencias de seguridad.

NORMAS PARA UNA OPERACIÓN SEGURA

• Puede utilizar un cable de extensión de 2 alambres (o sea, sin alambre de tierra), ya que la herramienta tiene doble aislamiento. Sin embargo, puede usarse también un cable de extensión de 3 alambres (un cable de extensión con alambre de tierra) que utilice un conector tipo NEMA (patillas paralelas, tierra en "U"). Puede adquirir cables de extensión en su comercio local. Utilice únicamente cables de extensión de camisa cilíndrica aprobados para uso al aire libre. -Esta herramienta tiene doble aislamiento. Repare o sustituya los cables dañados.
• Para reducir el riesgo de choques eléctricos, esta unidad tiene un enchufe polarizado (una patilla es más ancha que la otra). Esta unidad calza en un enchufe polarizado de una sola manera. Si el enchufe no calza totalmente en la unidad, inviértalo. Si todavía no calza así, utilice un cable con la conexión correcta. No modifique el cable ni la unidad de manera alguna.

TAMAÑO MINIMO DE ALAMBRE PARA LOS CABLES DE EXTENSION PARA APARATOS DE 120 VOLTIOS QUE UTILIZAN 0-6 AMPERIOS*
Long. de cable (pies)	25	50	100	150
Cal. del alambre (AWG)*	16	16	16	14

*El calibre del cable (AWG) para la capacidad nominal en amperios de 12 a 16 amperios es de 14 AWG para 25 pies, 12 AWG para 50 pies y no se recomienda para 100 o 150 pies. - Debe proveerse protección de interrupción de circuito accionada por corriente de pérdida a tierra (GFCI) para el/los circuito(s) o toma(s) que se utilicen para esta unidad. Existen receptáculos disponibles que tienen protección GFCI incorporada y pueden ser utilizados para esta medida de seguridad.

ADVERTENCIA: Para reducir el riesgo de choque eléctrico, utilice únicamente cables de extensión aprobados para uso al aire libre, por ejemplo un cable tipo SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-W, o SJTOW-A.

• CABLES DE EXTENSIÓN: Verifique que el cable esté en buenas condiciones. Cuando utilice un cable de extensión, verifique que el mismo sea lo suficientemente pesado para conducir la corriente consumida por la unidad. Si utiliza un cable demasiado liviano, este ocasionará una caída de voltaje de la línea, y en consecuencia una pérdida de potencia y un sobrecalentamiento. La tabla siguiente indica el tamaño correcto a usar, de acuerdo con la longitud del cable y el amperaje nominal que aparece en la placa de datos de la máquina. Si está en duda, utilice el tamaño más pesado. Cuanto menor es el calibre, más pesado es el cable. Para reducir la posibilidad de que la unidad se desconecte del cable de extensión durante el uso, vea las Instrucciones de Operación.
• La placa de datos de la unidad indica qué voltaje utiliza la máquina. Nunca conecte la unidad a un voltaje de corriente alterna diferente.
• No abuse del cable. No transporte nunca la unidad levándola del cable ni desenchufe la unidad del receptáculo tirando del cable. Mantenga el cable lejos del calor, aceite y bordes afilados.
• Inspeccione periódicamente todos los cables de extensión y la conexión de la unidad a la corriente. Revise el cable con cuidado para ver si hay deterioros, cortes, o grietas en el aislamiento. Inspeccione también las conexiones para ver si han sufrido daños. Si observa un defecto, repare o reemplace los cables.
• Evite los ambientes peligrosos. Nunca utilice la unidad en ambientes húmedos o mojados. La humedad crea peligro de choque eléctrico.
• No utilice la unidad bajo la lluvia.
• No toque el enchufe o la unidad con las manos mojadas.

• Use anteojos o gafas de protección que indiquen que cumplen con las normas ANSI Z87.1, y use protección para sus oídos y audición cuando opere esta unidad. Use una pantalla facial o una máscara para polvo si la operación levanta polvo.
• Use pantalones gruesos y largos, botas, guantes y camisa de manga larga. No use ropa holgada, alhajas, pantalones cortos, sandalias ni esté descalzo. Sostenga su aparillo sobre el nivel de sus hombros.
• El protector accesorio de corte debe estar siempre colocado en su lugar cuando opere la unidad como recortador. No opere la unidad con las dos líneas de corte extendidas, y la línea correcta instalada. No extienda la línea de corte más allá de la longitud de la protección.
• Ajuste la manija en D a su medida para brindarle el mejor agarre.
• La protección accesoria de corte debe estar siempre colocada en su lugar, mientras opere la unidad. No opere la unidad con las dos líneas de corte extendidas, y la línea correcta instalada. No extienda la línea de corte más allá de la longitud de la protección.
• Asegúrese de que el accesorio de corte no está en contacto con ningún objeto antes de arrancar la unidad.
• Use la unidad únicamente con la luz del día o con buena luz artificial.
• Evite los arranques accidentales. No transporte la unidad enchufada con su dedo en el interruptor. Verifique que el interruptor está apagado cuando enchufe la unidad.

NORMAS PARA UNA OPERACIÓN SEGURA

• Use la herramienta adecuada. No use esta unidad para ninguna área para la cual no ha sido diseñada.
• No se estire demasiado. Mantenga siempre una posición y equilibrio adecuados.
• Sostenga siempre la unidad con ambas manos mientras esté en funcionamiento. Sostenga con firmeza tanto el mango como la manija auxiliar.
• Mantenga las manos, la cara y los pies lejos de todas las partes móviles. No intente tocar ni detener el accesorio de corte cuando gira.
• No fuerce la unidad. Hará una mejor labor y con menos probabilidad de riesgo si se usa a la velocidad para la que fue diseñada.
• Apague siempre la unidad cuando la operación se demore o mientras camina entre zonas de corte.
• Si golpea o se enreda con un objeto extraño, apague la unidad de inmediato y verifique si existen daños. Repare todos los daños antes de volver a intentar operar la unidad. No opere la unidad si tiene piezas flojas o dañadas.
• Use solo piezas y accesorios de repuesto del fabricante del equipo original para esta unidad. Estas piezas están disponibles en su distribuidor autorizado. No use piezas, accesorios ni auxiliares que no hayan sido diseñados para esta unidad. Su uso puede ocasionar que el usuario sufra graves lesiones o el daño de la unidad y la invalidación de su garantía.
• Apague y desconecte la unidad para realizar mantenimiento, reparaciones, o para cambiar el accesorio de corte u otros accesorios.
• Mantenga la unidad libre de vegetación y otros materiales. Puede alojarse entre el accesorio de corte y la protección.

OTRAS ADVERTENCIAS DE SEGURIDAD

• Asegúrese de sujetar la unidad cuando la transporte.
• Guarde la unidad en un lugar seco, bien sea bajo llave o suficientemente alto para que evite el uso no autorizado o daños. Manténgala fuera del alcance de los niños.
• Nunca remoje o chorree la unidad con agua o cualquier otro líquido. Mantenga los mangos secos, limpios y libres de escombros. Límpiela antes de cada uso, vea las Instrucciones de Limpieza y Almacenamiento.
• Conserve estas instrucciones. Consúltelas con frecuencia y úselas para instruir a otros usuarios. Si le presta esta unidad a otras personas, también incluya las instrucciones.

CONSERVE ESTAS INSTRUCCIONES

NORMAS PARA UNA OPERACIÓN SEGURA

SÍMBOLOS DE SEGURIDAD E INTERNACIONALES

Este manual del operador describe los símbolos y figuras de seguridad e internacionales que puedan aparecer en este producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación.

SÍMBOLO

SIGNIFICADO

• SÍMBOLO DE ALERTA DE SEGURIDAD

Indica peligro, advertencia o precaución. Puede ser utilizado junto con otros símbolos o figuras.

• ADVERTENCIA - LEA EL MANUAL DEL OPERADOR

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

• USE PROTECCIÓN OCULAR Y AUDITIVA

ADVERTENCIA: Los objetos arrojados por la unidad y el ruido fuerte pueden causar graves lesiones oculares y pérdida auditiva. Utilice protección ocular que cumpla con las normas ANSI Z87.1 y protección auditiva cuando opere esta unidad. Use una careta completa cuando la necesite.

LOS OBJETOS DESPEDIDOS Y LA CUCHILLA ROTATIVA PUEDEN CAUSAR GRAVES LESIONES

ADVERTENCIA:

Manténgase alejado de las salidas del soplador. Nunca dirija el soplador hacia usted mismo ni hacia los demás. Los objetos pueden salir despedidos del soplador. No opere esta unidad sin los accesorios y protecciones adecuados en su lugar.

SÍMBOLO

SIGNIFICADO

NO USE LA UNIDAD BAJO LA LLUVIA

ADVERTENCIA: Evite

los ambientes peligrosos. No opere nunca su unidad bajo la lluvia, ni en condiciones de humedad. La humedad presenta un riesgo de descarga eléctrica.

• MANTENGA ALEJADOS A LOS ESPECTADORES

ADVERTENCIA:

Mantenga a todos los espectadores, en especial a niños y animales domésticos, a por lo menos 15 m (50 pies) del área de corte.

• CONTROL DEL REGULADOR

Indica la velocidad "ALTA" o "MÁS RÁPIDA"

• CONTROL DEL REGULADOR

Indica la velocidad "MÍNIMA", "BAJA" o "MÁS BAJA"

AISLAMIENTO DOBLE

Existen dos sistemas de aislamiento en vez de conexión a tierra. No se proporciona un medio de conexión a tierra en una unidad de aislamiento doble, ni deben agregarse medios de conexión a tierra a esta unidad.

NORMAS PARA UNA OPERACIÓN SEGURA

CONOZCA SU UNIDAD

Como recortador:

• Corte de césped y hierbas delgadas. Recorte decorativo alrededor de árboles, cercos, etc.

INSTRUCCIONES DE ENSAMBLE

AJUSTE DE LA MANIJA EN D

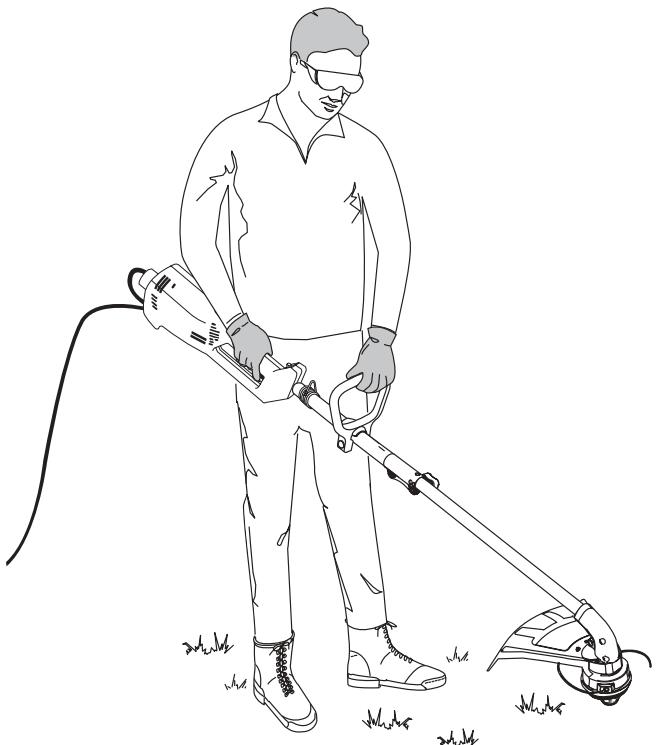

1. Sostenga la unidad en posición de operación (Fig. 1).

Fig. 1

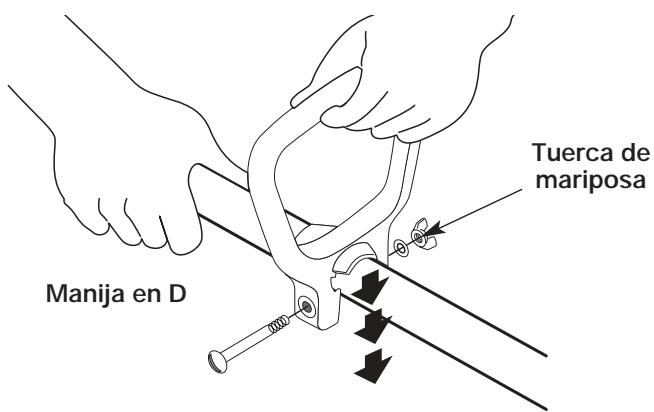

1. Afloje la tuerca de mariposa (Fig. 2). No es necesario SACAR la tuerca de mariposa, la arandela ni el perno.
2. Coloque la manija en D en el lugar que le brinde el mejor agarre y ajuste la tuerca de mariposa (Fig. 2).

Fig. 2

INSTALACIÓN DEL PROTECTOR ACCESORIO DE CORTE

Siga las siguientes instrucciones si el protector accesorio de corte no está instalado en su unidad.

ADVERTENCIA: No opere nunca la

recortadora sin el protector accesorio de corte colocado en su lugar para evitar graves lesiones personales.

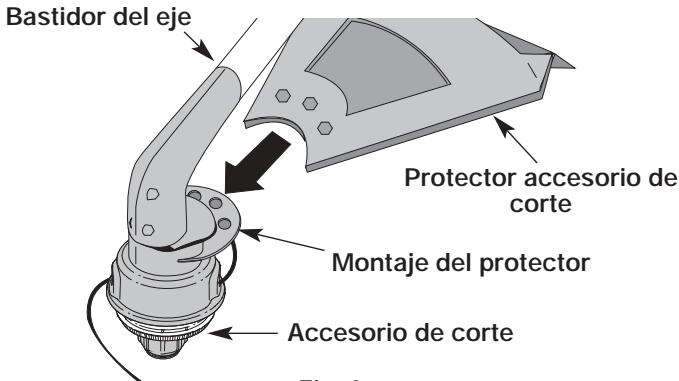

1. Deslice el protector accesorio de corte en el montaje del protector sobre el accesorio de corte. Alinee los orificios de los tornillos del protector con los orificios del accesorio de corte (Fig. 3).

Fig. 3

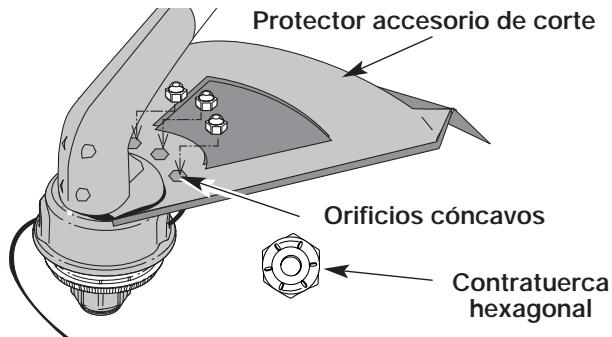

1. Coloque una contratuerca hexagonal en uno de los tres orificios cóncavos de la parte superior del protector accesorio de corte (Fig. 4).

Fig. 4

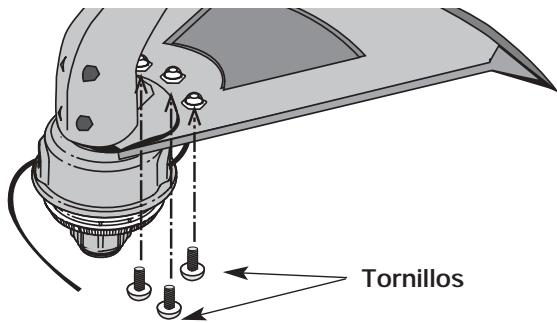

1. Instale un tornillo en el orificio de la base del protector accesorio de corte y atorníllelo en la tuerca instalada en el paso 2 (Fig. 5). No lo ajuste.
2. Repita los pasos 2 y 3 hasta haber comenzado los tres tornillos, luego ajústelos bien.

Fig. 5

INSTRUCCIONES DE OPERACIÓN

OPERACIÓN DEL SISTEMA EZ-Link™

El Sistema EZ-Link™ le permite el uso de estos accesorios opcionales.

Recortador de cuerdas LE720r

Lanzanieves ST720r

Recortador de eje recto SS725r

Podador de árboles TP720r

Soplador Turbo TB720r

ADVERTENCIA: Lea y comprenda el manual del operador de los accesorios antes de su operación.

Remoción del accesorio de corte u otros accesorios

1. Gire la perilla en sentido antihorario para aflojarla (Fig. 6).
2. Oprima y sostenga el botón de desconexión (Fig. 6).
3. Mientras sostiene el bastidor del eje superior con firmeza, tire del accesorio de corte o accesorio en línea recta fuera del acoplador EZ-Link™.

ADVERTENCIA: Para evitar graves lesiones personales, apague la unidad antes de sacar o instalar accesorios.

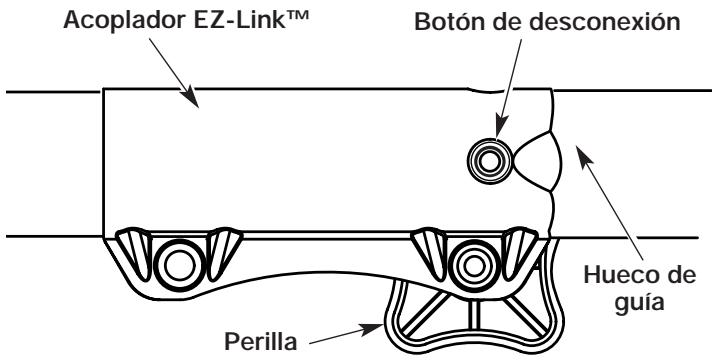

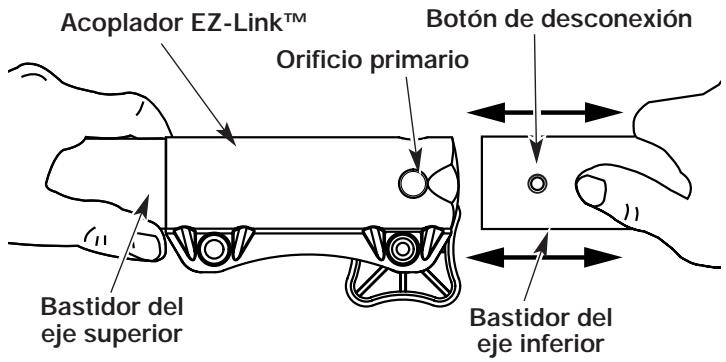

Instalación del accesorio de corte u otros accesorios

NOTA: Para poder la instalación o remoción de los accesorios, coloque la unidad sobre el suelo o sobre un banco de trabajo. 1. Gire la perilla en sentido antihorario para aflojarla (Fig. 6).

Fig. 6

1. Mientras sostiene el accesorio con firmeza, empújelo en línea recta en el acoplador EZ-Link™ (Fig. 7).

NOTA: La alineación del botón de desconexión con el hueco de guía facilitará la instalación (Fig. 6).

Fig. 7

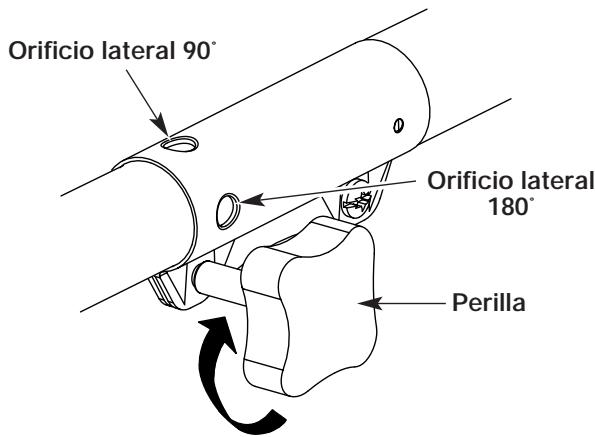

1. Gire la perilla en sentido horario para ajustarla (Fig. 8).

PRECAUCIÓN: Trabe el botón de desconexión en el orificio primario y ajuste bien la perilla antes de operar esta unidad.

Fig. 8

PRECAUCIÓN: El accesorio de corte y

los accesorios con el Sistema EZ-Link™ deben ser usados en el orificio primario a menos que se indique lo contrario en el manual del operador del accesorio. El uso del orificio incorrecto puede conducir a lesiones personales o daño de la unidad.

Para recortar bordes cuando usa el accesorio de corte de cabeza de línea con modelos EZ-Link™, trabe el botón de desconexión en el orificio lateral de 90° o en el orificio lateral de 180° (Fig. 8).

INSTRUCCIONES DE OPERACIÓN

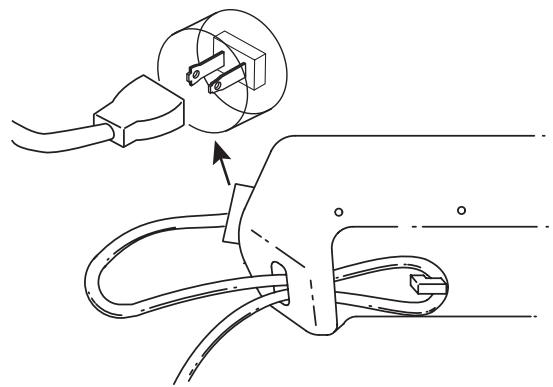

CONEXIÓN DEL CORDÓN DE ENERGÍA

1. Use el gancho del cable solo cuando conecte el cable de extensión al cordón de energía para atar la desconexión (Fig. 9). Use solo un cable de extensión aprobado para su uso en exteriores según se indica en la sección de Normas para una operación segura.
2. Asegure el cable de extensión al bastidor del motor según se indica (Fig. 9).

Fig. 9

ARRANQUE/APAGADO DE LA UNIDAD

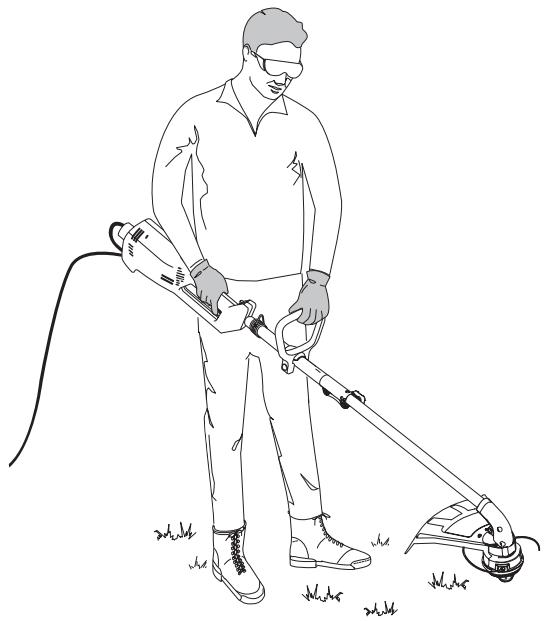

Colóquese en posición de operación (Fig. 11). Oprima el gatillo para arrancar el recortador (Fig. 10). Suelte el gatillo para apagar el recortador.

ADVERTENCIA:

No use

nunca línea

reforzada con metal, alambre, cadena ni soga, etc. Estos elementos pueden desprenderse y convertirse en un proyectil peligroso.

Fig. 10

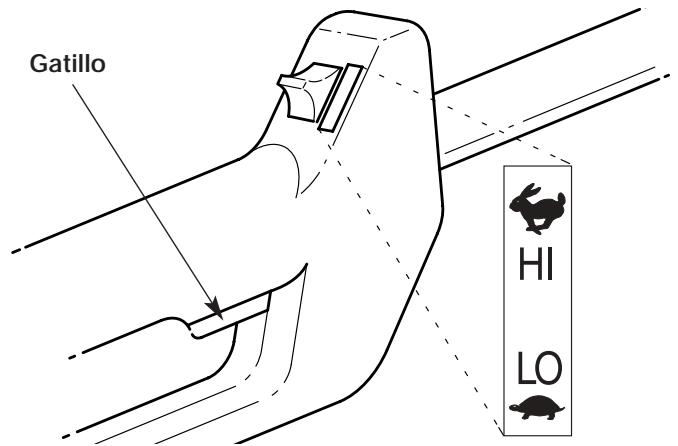

INTERRUPTOR DE DOS VELOCIDADES

Esta unidad tiene un interruptor de dos velocidades: una potente alta velocidad para tareas exigentes, y una velocidad baja de precisión para problemas livianos de jardinería.

Empuje el interruptor hacia arriba para recortar a alta velocidad. Empújelo hacia abajo para recortar a baja velocidad (Fig. 10).

CÓMO SOSTENER EL RECORTADOR

ADVERTENCIA: Use siempre

protección para sus ojos, audición, pies y cuerpo para reducir el riesgo de una lesión al operar esta unidad.

Antes de operar esta unidad, párese en posición de operación (Fig. 11). Verifique lo siguiente:

• El operador tiene protección ocular y ropa adecuada.
• El brazo derecho está levemente doblado, y la mano está sosteniendo el mango del eje.
• El brazo izquierdo está recto, y la mano está sosteniendo la manija.
• La unidad está debajo del nivel de la cintura.
• El accesorio de corte está paralelo al suelo y hace fácil contacto con la vegetación que va a ser cortada sin que el operador tenga que inclinarse.

Fig. 11

AJUSTE DE LA LONGITUD DE LA LÍNEA DE CORTE

El accesorio de corte Bump Head™ le permite soltar línea de corte sin apagar el motor. Para soltar más línea, golpee suavemente el accesorio de corte contra el suelo (Fig. 12) mientras opera el recortador a alta velocidad.

NOTA: Mantenga siempre la línea de corte completamente extendida. Es más fácil soltar línea al acortarse la línea de corte.

INSTRUCCIONES DE OPERACIÓN

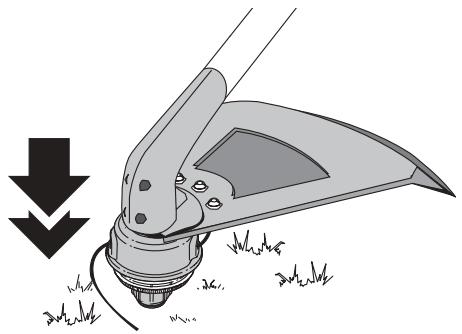

Cada vez que se golpea la cabeza, se suelta alrededor de 25,4 mm (1 pulgada) de línea de corte. La cuchilla en la protección del accesorio de corte detendrá la línea en la longitud correcta si se suelta demasiada línea.

Para obtener mejores resultados, golpee la Bump Head™ sobre terreno limpio o tierra dura. Si intenta soltar la línea sobre el césped alto, el motor podrá ahogarse. Mantenga siempre la línea de corte completamente extendida. Es más fácil soltar línea al acortarse la línea de corte.

NOTA: No apoye la Bump Head™ sobre el suelo mientras la unidad está en funcionamiento.

La línea puede cortarse por:

• Enredarse con un objeto extraño
• Fatiga normal de la línea
• Intentar cortar hierbas gruesas y leñosas
• Forzar la línea en objetos como paredes o postes de cercos.

Fig. 12

PRECAUCIÓN: No saque ni altere el ensamble de la cuchilla limitadora de línea. La longitud excesiva de la línea causará el recalentamiento del motor. Esto puede causar graves lesiones personales o daño a la unidad.

CONSEJOS PARA OBTENER MEJORES RESULTADOS AL RECORTAR

• El ángulo correcto para ubicar el accesorio de corte es paralelo al suelo.
• No fuerce el accesorio de corte. Permita que la punta de la línea realice el corte (en especial a lo largo de paredes). Si corta con más de la punta reduciría la eficacia del corte y podría sobrecargar el motor.
• Corte césped de más de 200 mm (8 pulgadas) trabajando de arriba hacia abajo en pequeños incrementos para evitar el desgaste prematuro de la línea y el arrastre del motor.
• Corte de derecha a izquierda siempre que sea posible. Cortar hacia la izquierda mejora la eficiencia de la unidad. Los recortes salen arrojados en sentido contrario al operador.
• Mueva lentamente el recortador dentro y fuera del área de corte a la altura deseada. Realice movimientos ya sea de adelante hacia atrás y viceversa, o de lado a lado. El corte en longitudes más cortas produce mejores resultados. Recorte únicamente cuando el pasto y las hierbas estén secas.
• La vida de su línea de corte depende de:
• Seguir todas las técnicas de corte indicadas anteriormente
• El tipo de vegetación que corte
• El lugar donde se corta

Por ejemplo, la línea se desgastará más rápido cuando corte contra un muro que cuando corte alrededor de un árbol.

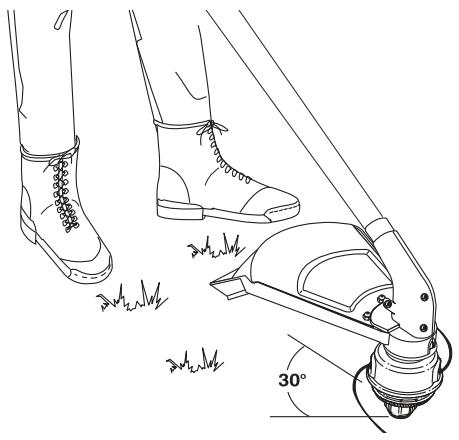

RECORTE DECORATIVO

El recorte decorativo se realiza eliminando toda la vegetación de alrededor de los árboles, postes, cercos. Gire toda la unidad de modo que el accesorio de corte se ubique a un ángulo de 30° con el suelo (Fig 13).

Fig. 13

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

Esta unidad cuenta con un aislamiento doble. En una unidad con aislamiento doble, existen dos sistemas de aislamiento en vez de conexión a tierra. No se proporciona ningún medio de conexión a tierra en una unidad de aislamiento doble, ni deben agregarse medios de conexión a tierra a esta unidad.

El servicio de una unidad con aislamiento doble requiere mucho cuidado y conocimiento del sistema, y debe ser realizado únicamente por personal de servicio calificado. Las piezas de repuesto para una unidad con aislamiento doble deben ser idénticas a las piezas que reemplazan. Solicite todas las reparaciones a un proveedor de servicios autorizado. Una unidad de aislamiento doble está indicada con las palabras "double insulation" o "double insulated."

INSTALACIÓN DE LA LÍNEA PARA EL SPEEDSPOOL®

ADVERTENCIA: No use nunca línea

reforzada con metal, alambre, cadena ni soga, etc. Estos elementos pueden desprenderse y convertirse en un proyectil peligroso.

Use siempre línea de repuesto de 2,03 mm (0,080 pulgadas). Una línea mayor puede causar un recalentamiento o falla en el motor.

Existen dos métodos para cambiar la línea de corte SpeedSpool®.

• Bobinar el carrete interior con línea nueva
• Instalar un carrete prebobinado

NOTA: No hace falta quitar la perilla percusiva para instalar línea de corte nueva.

1. Corte dos piezas de 2,03 mm (0,080 pulgadas) de línea de corte, de 3 m (10 pies) de largo.

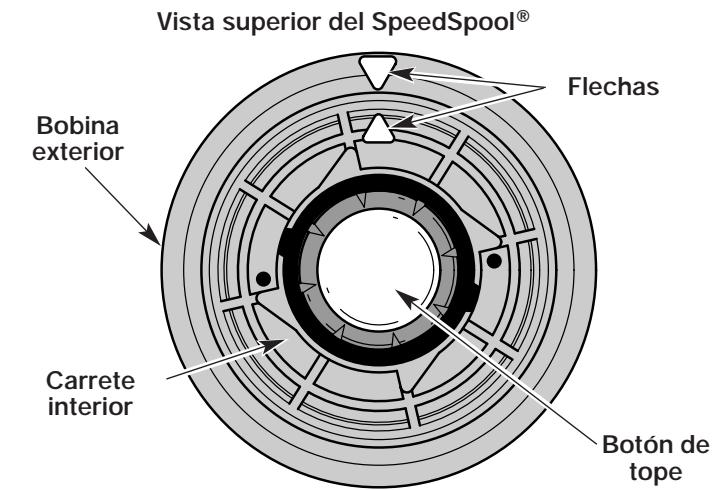

2. Alinee la flecha del carrete interior con la flecha de la bobina exterior (Fig. 14).

ADVERTENCIA: Use siempre la longitud de línea correcta al instalar línea de corte en la unidad. La línea puede no soltarse correctamente si es demasiado larga.

Fig. 14

1. Saque la línea vieja por los orificios de energía y de cierre de línea (Fig. 15 y 16).

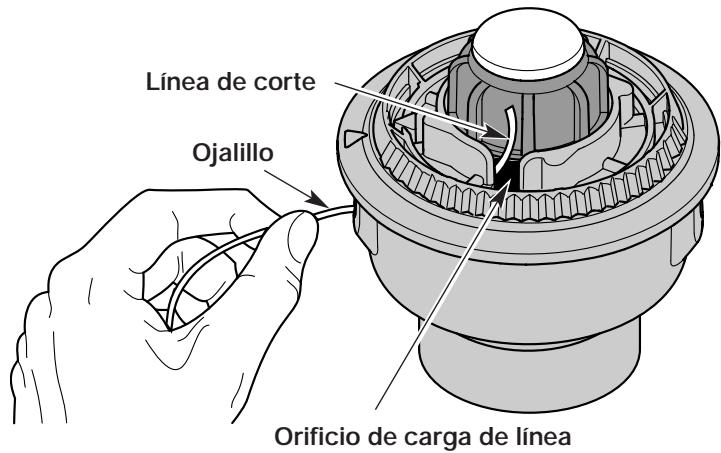

2. Inserte una pieza de línea de corte bajo uno de los ojalillos de la bobina exterior. Páselo hacia arriba a través del orificio de carrete inferior (Fig. 15). No doble la línea al insertarla en el ojalillo.

Fig. 15

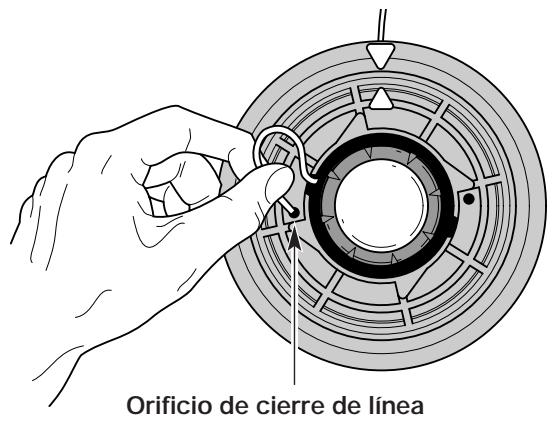

1. Inserte la línea en el orificio de cierre. No empuje la línea más de 12,7 mm (1/2 pulgada) bajo del orificio de cierre. Cuando la línea está bien insertada, formará un bucle (Fig. 16).

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

Fig. 16

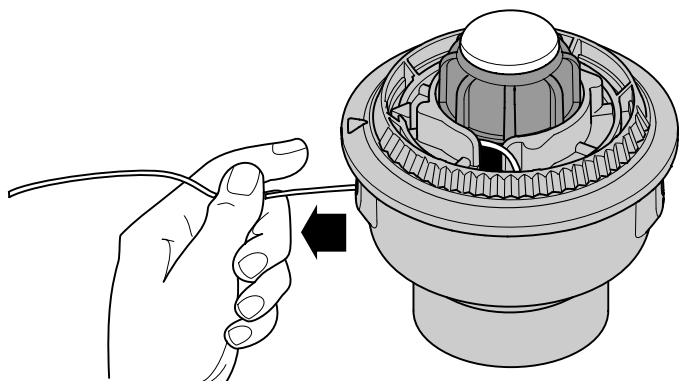

1. Saque la línea de la bobina exterior hasta que esté tirante contra el carrete interior (Fig. 17).

Fig. 17

1. Repita los pasos 4 a 6 con la segunda pieza de línea.

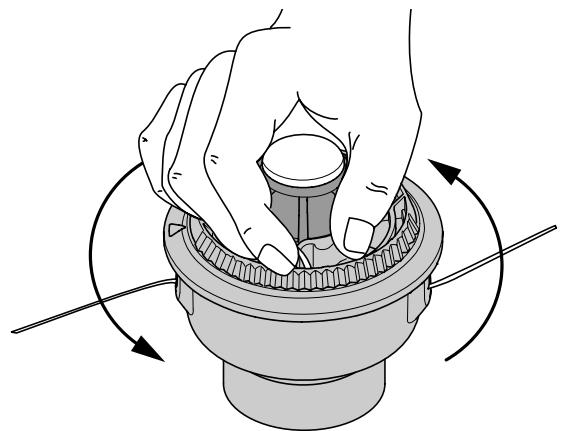

2. Sostenga la bobina exterior. Bobine el carrete interior en sentido antihorario hasta que queden alrededor de 102 mm (4 pulgadas) de línea (Fig. 18).

NOTA: No bobine el carrete interior antes de instalar la segunda pieza de línea.

Fig. 18

1. Si el bobinado de la línea se torna dificultoso o la línea se enreda, tire de los extremos de la línea de la bobina. Continúe bobinando el carrete interior en sentido antihorario (Fig. 19).

Fig. 19

INSTALACIÓN DE UN CARRETE INTERIOR PREBOBINADO

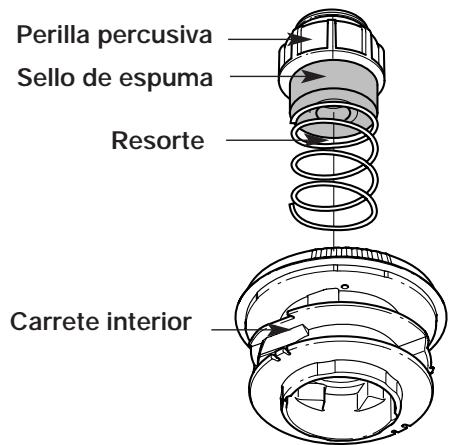

1. Saque la perilla percusiva, el resorte y el sello de espuma girando la perilla percusiva en sentido antihorario (Fig. 20).

Fig. 20

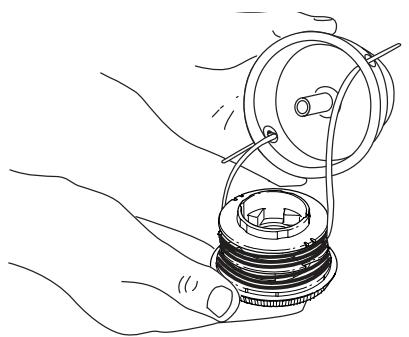

1. Saque el carrete interior viejo con la línea existente fuera de la bobina exterior.
2. Inserte los extremos de la línea de corte del nuevo carrete interior bajo los ojalillos de la bobina exterior (Fig. 21). Coloque el nuevo carrete interior con la flecha hacia arriba bajo la bobina exterior.

Fig. 21

1. Sostenga el carrete interior en su lugar e instale el botón de tope, el resorte y el sello de espuma presionando y girando el botón de tope en sentido horario. Tome los extremos y tire con firmeza para soltar la línea de las ranuras de fijación en el carrete interior (Fig. 20).

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

Desconexión del carrete interior

Si el SpeedSpool® no suelta línea en forma correcta, tire firmemente de los extremos de la línea de la bobina (Fig. 19). Si al hacer esto la línea no se suelta, siga las instrucciones de limpieza del SpeedSpool® a continuación.

LIMPIEZA DEL SPEEDSPOOL®

La limpieza del SpeedSpool® puede ser necesaria:

• Para sacar línea enredada o en exceso
• Si el bobinado del SpeedSpool® se torna dificultoso o no opera en forma correcta cuando golpea la cabeza contra el suelo

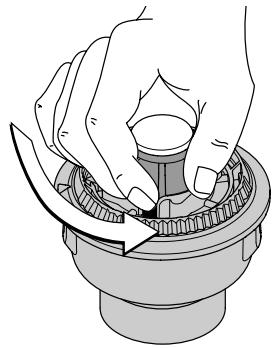

• Sostenga la bobina exterior y desenrosque la perilla percusiva en sentido antihorario (Fig. 22).
• Saque el botón de tope, el resorte y el sello de espuma (Fig. 20).

Fig. 22

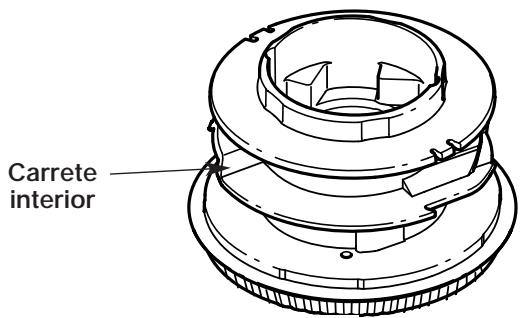

1. Saque el carrete interior con la línea existente de la bobina exterior (Fig. 21).
2. Saque toda la línea que haya en el carrete interior antes de limpiarlo. Saque todos los residuos o pasto de la perilla, resorte, carrete interno y sello de espuma. Lave el carrete interior con agua jabonosa tibia (Fig. 23).

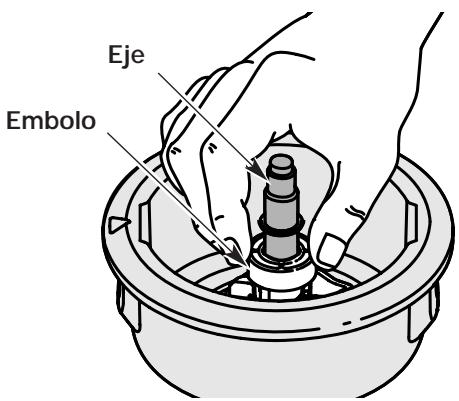

3. Limpie el eje y la superficie interior de la bobina exterior. Para limpiar el eje bajo del émbolo, empuje el émbolo hacia abajo (Fig. 24). Saque toda la suciedad o residuos del eje.

Fig. 23

NOTA: El carrete interior debe estar completamente seco antes de volver a instalarlo en la bobina exterior. No lubrique el ensamble del carrete inferior ni de la bobina exterior. 6. Coloque el carrete interior en la bobina exterior. 7. Coloque el botón de tope, el resorte y el sello de espuma en la bobina exterior (Fig. 20).

Fig. 24

1. Ajuste el botón de tope presionando hacia abajo y girándolo en sentido horario.
2. Instale la línea nueva según se indica en Instalación de la línea para el SpeedSpool®.

PIEZAS DE REPUESTO PARA EL SPEEDSPOOL

Línea de repuesto 181472

Cartucho de línea de repuesto 181460

Resorte del carrete interior 181465

Sello de espuma 181467

Carrete interior 181464

Ensemble de la perilla de la cabeza percusiva . . 181468

(Cabeza percusiva, carrete interior, resorte,)

LIMPIEZA DE LA UNIDAD

ADVERTENCIA: Para evitar graves lesiones personales, apague siempre su unidad y espere que se enfríe antes de limpiarla o realizar cualquier tipo de mantenimiento.

Use un cepillo (PC) para limpiar la parte exterior de la unidad. No use detergentes fuertes. Los limpiadores domésticos que contienen aceites aromáticos como pino y limón, y con solventes como el queroseno pueden dañar el bastidor de plástico y la manija. Seque toda la humedad con un paño suave.

INSPECCIÓN DE LOS CABLES DE EXTENSIÓN

Inspeccione todos los cables de extensión con frecuencia. Observe bien si no existe deterioro, cortes o grietas en el aislamiento. Inspeccione si hay daños en los conectores. Cambie los cables si están defectuosos o dañados.

ALMACENAMIENTO

• Guarde la unidad en un lugar seco y alto o bajo llave, fuera del alcance de los niños.
• Guarde la unidad bajo llave para evitar el uso no autorizado o el daño de la institución.
• Guarde la unidad en un área seca y bien ventilada.

RESOLUCIÓN DE PROBLEMAS

EL MOTOR NO ARRANCA

CAUSA

El motor se detiene, o la unidad está desenchufada

ACCIÓN

Revise el cable para ver si está enchufado a un tomacorriente

LA CABEZA DE CORTE NO HACE AVANZAR LÍNEA

CAUSA

El accesorio de corte está atascado de hierba

El accesorio de corte no tiene línea

El carrete interior está trabado

La cabeza de corte está sucia

No hay suficiente línea expuesta

ACCIÓN

Pare el motor y limpie el accesorio de corte

Limpie el carrete interior y la bobina exterior

Desarme, saque la sección soldada y rebobine la línea

Desarme y rebobine la línea

Oprima el botón de tope y tire de la línea hasta sacar 102 mm (4 pulgadas) de línea fuera del accesorio de corte

LA LÍNEA DE CORTE AVANZA SIN CONTROL

CAUSA

El cabezal de corte tiene aceite

ACCIÓN

Limpie el aditamento de corte

Si necesita asistencia adicional, comuníquese con su proveedor de servicio autorizado.

ESPECIFICACIONES

MOTOR

Tipo de motor: Eléctrico, CA, 120 voltios

RPM de operación: 7,800 rpm

Interruptor de encendido: Interruptor de gatillo transistorio

Amperaje: 5,5 amperios

EJE IMPULSOR Y ACCESORIO DE CORTE

Bastidor del eje impulsor: Tubo de acero (EZ-Link™). Peso de la unidad (con el accesorio de corte, el protector y la manija en D): 9 lbs. (4.1 kg). Mecanismo de corte: SpeedSpool® cabeza de corte con línea doble. Bobina de la línea: Liberador de línea percusivo. Correa para el hombre: Opcional. Diámetro de la bobina de línea: 76,2 mm (3 pulg). Diámetro de la línea de corte: 2,03 mm (0,080 pulg). Diámetro de la trayectoria de corte: 38,1 cm (15 pulg).

NOTAS

PIEZAS DE LA CARCASA DEL MOTOR - MODELO YM137

RECORTADORA ELÉCTRICA DE 120 VOLTIOS

La garantía limitada establecida a continuación es otorgada por MTD LLC ("MTD") con respecto a cualquier producto que sea comprado y usado en los Estados Unidos, sus posesiones y territorios.

MTD garantiza este producto contra defectos en el material y la mano de obra durante un período de dos (2) años, a partir de la fecha de compra original y, a su entera opción, reparará o reemplazará, sin costo alguno, cualquier pieza cuando el material o la mano de obra se considere defectuoso. Esta garantía limitada se aplicará únicamente si este producto ha sido manejado y mantenido de acuerdo con el Manual del Operador incluido con el producto y si no ha sido sometido a mal uso, abuso, uso comercial, accidente, mantenimiento inapropiado, alteración, vandalismo, hurto, fuego, agua o daños debidos a otros riesgos o desastres naturales. Los daños ocasionados por la instalación o el uso de cualquier accesorio o aditamento que no esté aprobado por MTD para su uso con el (los) producto(s) contemplados en este manual anularán la garantía con respecto a cualquier daño resultante. Esta garantía está limitada a noventa (90) días a partir de la fecha de compra original de cualquier producto MTD que se use para alquiler o para propósitos comerciales, o cualquier otro propósito que genere ingresos.

CÓMO OBTENER SERVICIO: El servicio de garantía se encuentra disponible A TRAVÉS DE SU DISTRIBUIDOR LOCAL AUTORIZADO, AL PRESENTAR UN COMPROBANTE DE COMPRA. Para ubicar al distribuidor de su área, por favor consulte las Páginas Amarillas o contacte al Departamento de Servicio al Consumidor de MTD LLC llamando al 1-800-345-8746 o escriba a P.O. Box 361131, Cleveland OH 44136-0019. Si está en Canadá, llame al 1-800-668-1238. No se aceptará ningún producto que sea enviado directamente a la fábrica, a menos que haya recibido autorización previa por escrito por parte del Departamento de Servicio al Consumidor de MTD LLC.

Esta garantía limitada no ofrece cobertura en los siguientes casos:

A. Sincronizaciones — Bujías, ajustes de carburadores, filtros. B. Artículos de desgaste — Botón de tope, carretes externos, línea de corte, carretes internos, polea de arranque, cuerdas de arranque, correas motoras. C. MTD no ofrece ninguna garantía a productos que sean vendidos o exportados fuera de los Estados Unidos de Norteamérica, sus posesiones y territorios, excepto aquellos que se vendan a través de canales de distribución para exportación autorizados por MTD.

MTD se reserva el derecho de cambiar o mejorar el diseño de cualquier producto MTD, sin asumir ninguna obligación de modificar ningún producto fabricado con anterioridad.

Ninguna garantía implícita es aplicable, incluyendo cualquier garantía implícita de comerciabilidad o idoneidad para un propósito particular, después del período de la garantía expresa establecida anteriormente, con respecto a las piezas identificadas. Ninguna otra garantía expresa es dada por cualquier persona o entidad, incluyendo a los distribuidores o minoristas. En caso de que una forma de controlar el estado de la garantía, la solución exclusiva es arreglar o cambiar el producto de la forma establecida anteriormente. (Algunos Estados no permiten limitaciones en cuanto al período de duración de una garantía implícita, de forma que pueda que la limitación anterior no sea aplicable para usted.)

Las estipulaciones establecidas en esta Garantía ofrecen la solución única y exclusiva que resulta de las ventas. MTD no debe ser responsable de pérdidas o daños incidentales o consecuentes que incluyen, sin limitación, erogación de gastos diferidos a la sustitución de servicios de mantenimiento de prados, transporte o gastos relacionados, o gastos de alquiler para reemplazar temporalmente un producto bajo garantía. (Algunos Estados no permiten limitaciones en cuanto al período de duración de una garantía implícita, de forma que pueda que la limitación anterior no sea aplicable para usted.)

La recuperación de cualquier tipo no debe ser superior al precio de compra del producto vendido en ningún caso. La alteración de las características de seguridad del producto debe anular la garantía. Usted asume el riesgo y la obligación de la pérdida, daño o lesión en su persona o a su propiedad y / o la de otras personas y sus propiedades, que se origine a raíz del uso o mal uso, o la falta de capacidad para usar el producto.

Esta garantía limitada no debe cubrir a ninguna otra persona distinta al comprador original, arrendatario original, o la persona para la que se compró en calidad de regalo.

Relación de las leyes estatales con esta Garantía: Esta garantía le confiere derechos legales específicos, y puede que usted también tenga otros derechos, los cuales varían en cada estado.

Para ubicar a su distribuidor de servicios más cercano, llame al 1-800-345-8746 en los Estados Unidos o al 1-800-668-1238 en Canadá.

MTD LLC

P.O. Box 361131

Cleveland, OH 44136-0019
