TB250 - Herramienta de jardinería MTD - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soplador de motor 2 tiempos
Marca	MTD
Modelo	TB250
Cilindrada	25 cc
Peso en vacío (sin combustible)	4 kg
Capacidad del depósito de combustible	207 ml
Velocidad máxima del aire	290 km/h
Caudal máximo de aire	99 m³/min
Proporción de mezcla combustible/aceite	40:1
Tipo de encendido	Electrónico
Bujía recomendada	#610311 (separación 0,5 mm)
Régimen de funcionamiento	8 200-9 200 rpm
Régimen de ralentí	3 200-5 200 rpm
Nivel de ruido	Protección auditiva recomendada
Garantía	2 años (limitada)
Mantenimiento del filtro de aire	Cada 10 horas de funcionamiento

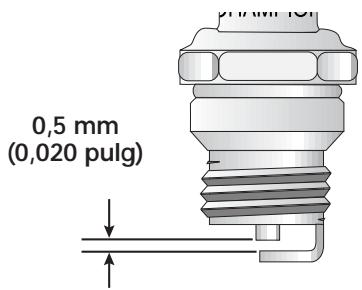

Reemplazo de la bujía	Cada 25 horas de funcionamiento
Limpieza del apagachispas	Cada 25 horas
Tipo de arrancador	Rebobinado automático
Uso	Exterior únicamente, bien ventilado

Preguntas frecuentes - TB250 MTD

¿Qué tipo de combustible usar para el soplador TB250?

Use una mezcla de gasolina sin plomo fresca y aceite 2 tiempos en una proporción de 40:1. Por ejemplo, 3,8 litros de gasolina con 95 ml de aceite 2 tiempos. No mezcle directamente en el depósito.

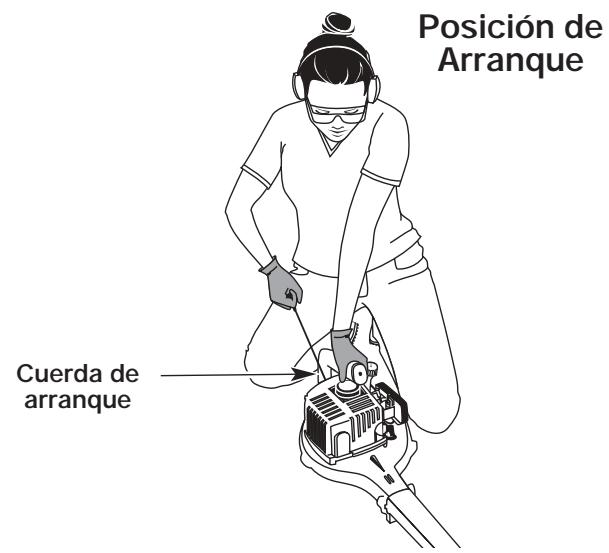

¿Cómo arrancar el soplador MTD TB250?

1. Presione 10 veces lentamente el bulbo de cebado. 2. Coloque la palanca azul en la posición 1. 3. Ponga la palanca del acelerador en posición de alta velocidad. 4. Tire 3 veces del cable de arranque. 5. Mueva la palanca azul a la posición 2. 6. Tire de 1 a 6 veces para arrancar. Deje calentar 15-30 segundos.

¿Qué aceite usar para la mezcla 2 tiempos?

Use un aceite 2 tiempos de buena calidad diseñado para motores enfriados por aire. El aceite suministrado con el equipo contiene un aditivo anticorrosión. También puede agregar un estabilizador como STA-BIL.

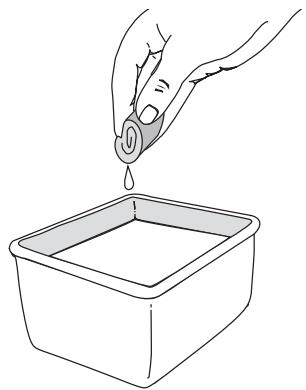

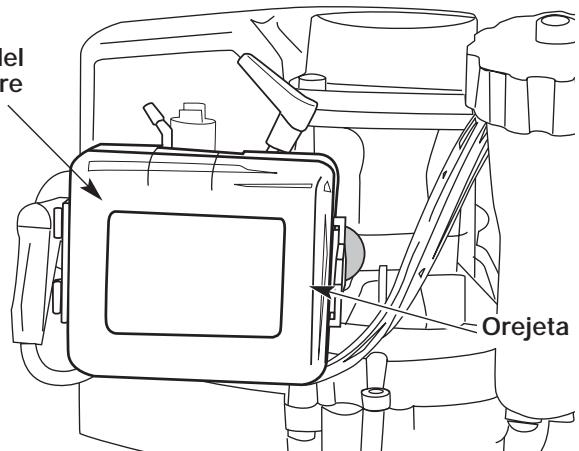

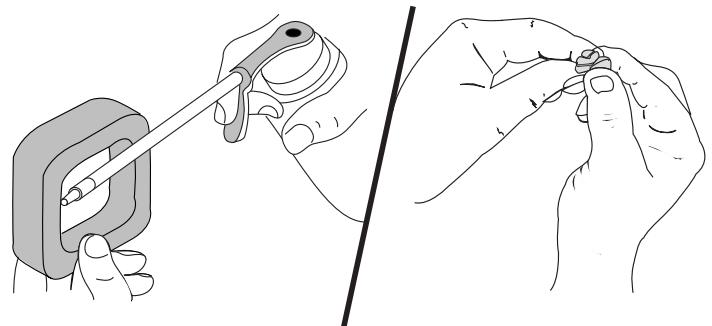

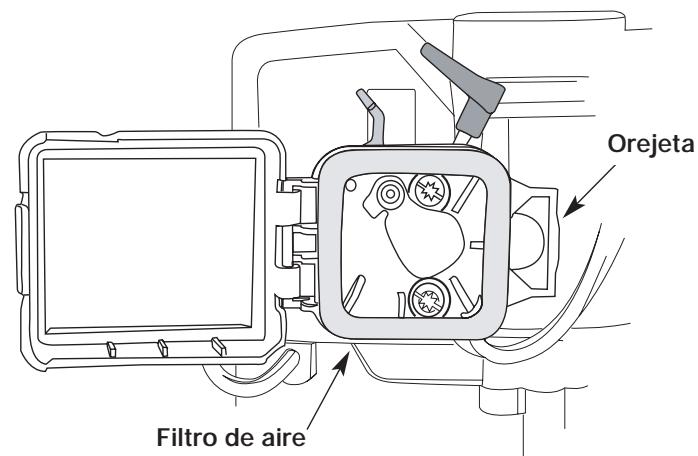

¿Cómo limpiar el filtro de aire del soplador?

Retire la cubierta del filtro de aire, saque el filtro, lávelo con agua jabonosa, enjuague y seque. Aplique aceite de motor SAE 30 para impregnarlo ligeramente, luego presione para eliminar el exceso. Vuelva a instalar. Hacer cada 10 horas.

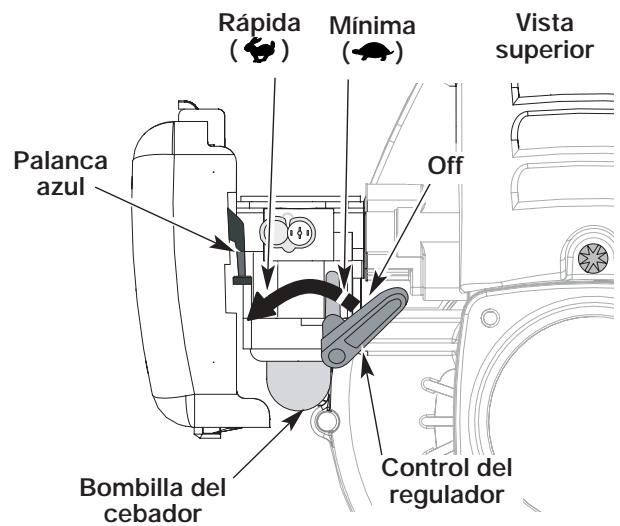

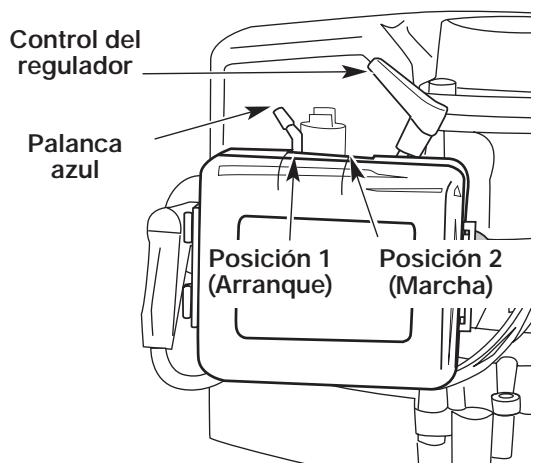

¿Cuál es el procedimiento de apagado del soplador?

Mueva la palanca de control del acelerador completamente hacia la derecha, más allá de la posición de ralentí, hasta que haga clic. Esto apaga el motor.

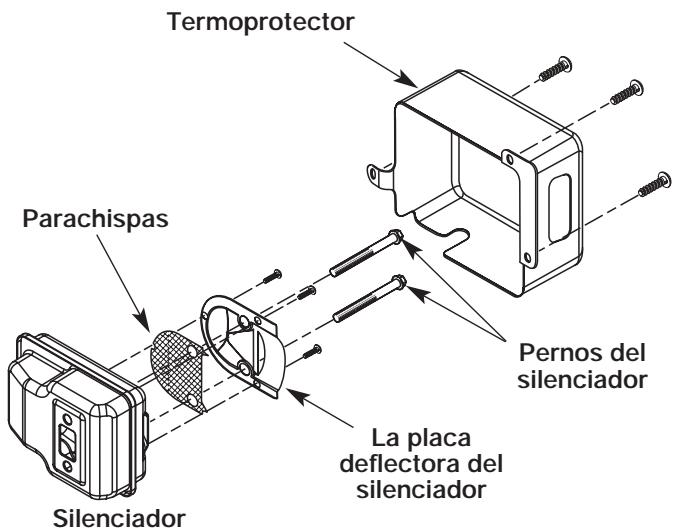

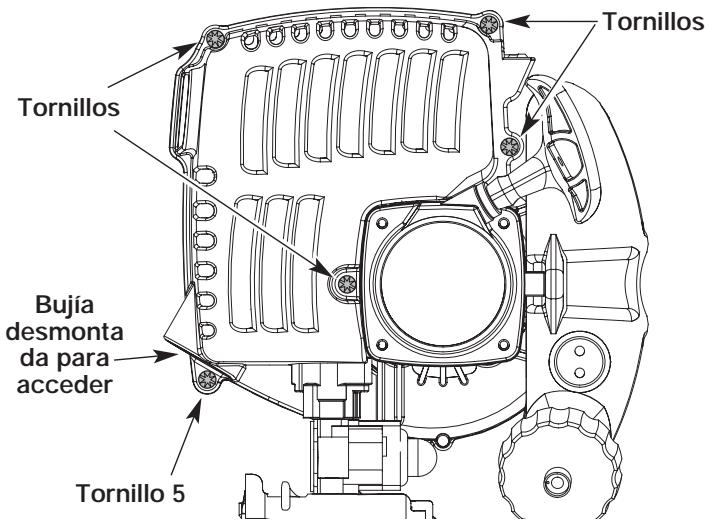

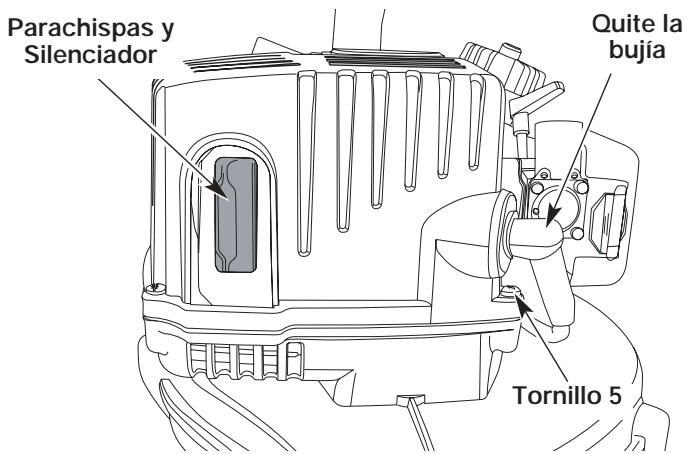

¿Cómo mantener el apagachispas?

Apague el motor y deje enfriar. Retire la cubierta del motor (5 tornillos), luego la pantalla térmica. Desatornille los tornillos del deflector para acceder al apagachispas. Límpielo con un cepillo metálico. Reemplácelo si está dañado. Realice cada 25 horas.

¿Cuál es la garantía del soplador MTD TB250?

La garantía limitada es de 2 años a partir de la fecha de compra inicial, por defectos de material o fabricación. No cubre el desgaste normal (bujías, filtros) ni daños por uso indebido o modificaciones no autorizadas.

¿Puedo usar el soplador para aspirar residuos?

No, esta herramienta es un soplador únicamente. No debe usarse para aspirar. Úselo para soplar residuos como hojas, hierba cortada, etc.

¿Qué precauciones de seguridad son esenciales?

Use siempre gafas de seguridad, protección auditiva, guantes, ropa larga y calzado cerrado. Mantenga a los espectadores a al menos 15 m. Nunca dirija el soplador hacia personas o animales. Use solo en exteriores bien ventilados.

¿Cómo guardar el soplador por un período largo?

Vacíe el depósito de combustible y haga funcionar el motor hasta que se detenga para quemar el resto. Retire la bujía, vierta aproximadamente 30 ml de aceite 2 tiempos en el cilindro, tire lentamente del cable para distribuir, luego vuelva a colocar la bujía. Limpie la herramienta y guárdela en un lugar seco y cerrado con llave.

MANUAL DE USUARIO TB250 MTD

Manuel del Dueño/Operador

Soplador a Gasolina de 2 Ciclos

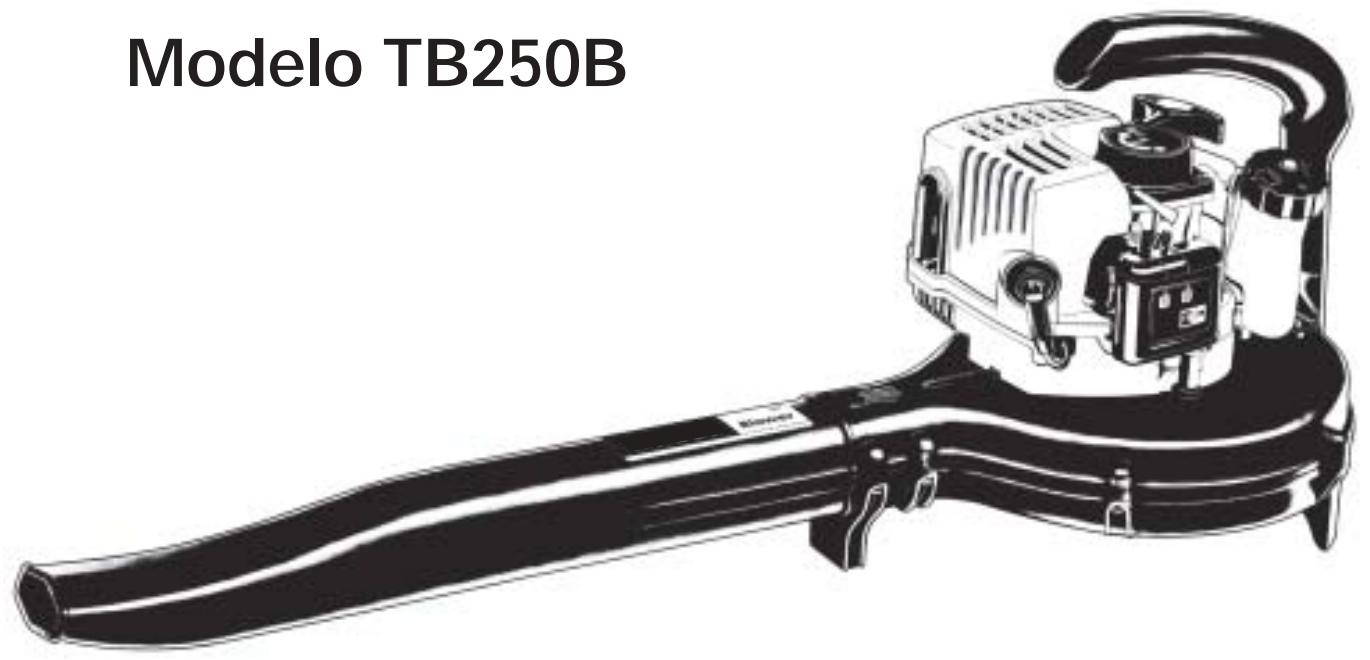

Modelo TB250B

ESTE MANUAL ES IMPORTANTE

NO LO DESECHE

INTRODUCCION

MUCHAS GRACIAS

Gracias por haber adquirido este gran producto.Esta moderna herramienta motriz de exteriorores está disnada para brindarle muchas horas de serviceoutil. Usted comprobará que es un artefacto que le ahorrará muito trabajo. Este manual del operador le brinda instrucciones de operation de fácil comprensión. Lea todo el manual y siga todas las instrucciones paramantener su nuova herramienta motriz de exteriorores en las mejoras conditiones de funcionaimiento.

REFERENCIAS, ILUSTRACIONES Y ESPECIFICACIONES DEL PRODUCTO

Toda la información, las ilustraciones y las specifications relacionadas en este manual se basan en la información másrecente disponible en elmomento de impresión delmanual. Nos reservamos el Derecho de hacer Cambios enequalquiermomento sin aviso previo.

Copyright © 2004 MTD SOUTHWEST INC. Todos los correchos reservados.

INFORMACION DEL SERVICIO

El servicios de estaunidad, ya sea durante o.afterés del periodocubierto por la garantía,debese ser realizadosolamente por unproveedor de servicios autorizzato yaprobado.Llame 1-800-520-5520 para Obtener una lista de distribuidores de servicios localizados cerca de usted. Para Obtener más detailles sobre suinstitution, visite.nuestro situ en www.troybilt.com.

NO REGRESE SU UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR LA GARANTIA, DEBERA PRESENTAR PRUEBA DE SU COMPRA.

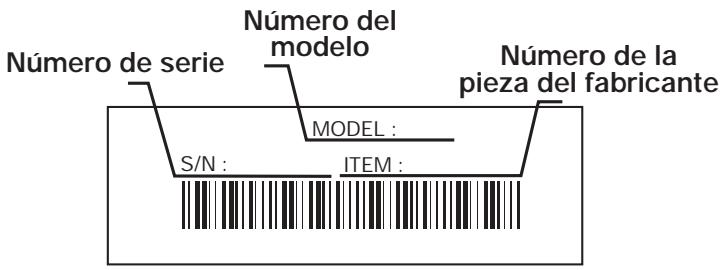

Antes de que empiece a ensambar su nuevo equipo, por favor ubique la placà que contiene el modelos de la unidad ycribe esta información en el espacio en blancoquiry debajo. Aqui debajo se explicla la muestra de una placā del modelo.

Copie el número del modelo/ pieza del fabricante aquí:

Copie el número de série aquí:

Antes de arrancar u operar este equipo, asegürese de leer y comprender bien este manual.

ESTE PRODUCTO ESTA CUBIERTO POR UNA O MAS PATENTES DE EE.UU., OTRAS PATENTES EN TRAMITE.

INDICE DE CONTENIDOS

Llamadas a apoyo al cliente 2

Normas para una operation segura 3

Conozca su unidad 6

Instrucciones de ensamble 7

Información del aceite y del combustible .8

Instrucciones de arranque y apagado 9

Instrucciones de operación 10

Instrucciones de mantenimiento y reparacion . . . .11

Accesorios y piezas de repuesto 13

Limpieza y almacenamento 13

Cuadro de solución de problemas 14

Especificaciones 15

Garantia 20

Lista de Piezas Contraportada

PARACHISPAS

NOTA: Para los usuario en tierras forestales de los EE.UU. y en los Estados de California, Maine, Oregon y Washington. Todos los terrenos forestales de los EE.UU. y el estado de California (Códigos de Recursos Publicos 4442 y 4443), Oregon y Washington,requireen por decreto, que ciertos motores de combustión interna que se hagan的功能ar en zonas bocosas y/o zonas cubiertas por pastizales, esténequipados con un parachispas, que Seanostenidos en Buen estado de funcionalmente o que el motor sea construido, este equipado y seaostenido para evitar incendios. Consulte los reclamantos pertinentes a esos requisitos con las autoridades estatales o locales. El incurplimiento de esos requisitos能把 responsabilizarle o someterle a la imposacion de una multa.Estaunidad fue equipada en la fabrica con un parachispas. Si requiree sustitución, hay una Pantalla Parachispas disponible, al contactar el departamento de serviceo.

PROPOSICION 65 DE CALIFORNIA

ADVERTENCIA

LAS EMISIONES DEL MOTOR DE Este PRODUCTO CONTIEN EN SUBSTANCIAS QUIMICAS QUE EL ESTADO DE CALIFORNIA CONOCEcomoCAUSANTES DECANCER,DEFECTOS DE NACIMIENTO U OTROS DANOS REPRODUCTIVOS.

NORMAS PARA UNA OPERATION SEGURA

Los@simbolos de sécurité seutilizaranpara llamar su atencion sobreposiblespeligos.Los@simbolos de segundadysus explicacionesmerekendostasutatencion ycomprension.Los@simbolosde安全保障noeliminan ningunpeligorporsimismos.Lasinstrucciono advertenciasqueofrecen no substituyenlasmedidas adecuadasdeprevenciondeaccidentes.

SIMBOLO SIGNIFICADO

ALERTA DE SEGURIDAD:

Indica privilego, advertencia o precaución. Debe prestar atencion para evaporar sufir graves lesiones personales. Puede ser utilizado+junto conothersimbolosofiguras.

NOTA: Le ofrece informacion o instrucciones que son esencias para la operation o mantenimiento del equipo.

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no hacerlo, el operador y/o los expectadores pueda sufrir graves lesiones.

SI TIENE PREGUNTAS, LLAME AL 1-800-520-5520

SIMBOLO SIGNIFICADO

PELIGRO: El no obedecer una advertencia deseguidad可以使ducir a que usted uotras personas sufran graves lesiones. SigaSiempre las precauaciones de seguidadpara reducir el riesgo de incendio, descargaeléctrica y lesiones personales.

ADVERTENCIA: El no seguir una advertencia de seguridad puede conducir a que usted u另一边 personas sufran lesiones. Siga siempre las precauaciones de calidad para reducir el riesgo de incendio, descarga electrica y lesiones personales.

PRECAUCION: El no seguir una advertencia de seguridad pueda conducir a dano patrimonial o a que usted u除外 personas sufran lesiones personales. Siga siempre las precauciones de sécurité para reducir el riesgo de incendio, descarga electrica y lesiones personales.

- IMPORTANTE INFORMATION DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE LA OPERACION

• Lea todas las instrucciones con cuidado. Conozca bien los controlles y el uso correcto de la unidad.
• No opere esta unidad si está cansado, enfermo, o bajo los efectos del alcohol, drogas o medicamentos.
• Los niños y los adolescentes menores de 15 años no deben operar las unidades, excepto por los adolescentes guiados por unadulto.
• Se debe instalar adecuadamente todos los protectores y accesos de seguridad antes de hacer funciona la unidad.
• Inspeccione la unidad antes de utiliserla. Cambie las partes dañadas. Verifique si existen fugas de combustible. Asegúrese de que los sujetadores estén bien colocados y asegurados. Cambie las piezas que estén quebrabas, astilladas o dañadas de unaresha. No funciona la unidad cuando estaonga piezas sueltas o dañadas.
• Inspeccione@cuidadosamente el area antes deponer en marcha la unidad. Retire todos los desechos y objetos duros o filosos tales como vidrio, alambre, etc.
• Aleje a todos los niños, expectadores y animales domesticos. Mantenga todos los niños, expectadores y animales domesticos a un radio de por lo menos 15m (50 pies); aun así pueda existir un riesgo de objetivos despedidos contra los expectadores. Los expectadores deben usar protección para sus ojos. Si algoien se le acerca, pare la unidad inmediamente.

ADVERTENCIAS DE SEGURIDAD PARA UNIDADES A GASOLINAS

ADVERTENCIA: La gasolina es muy inflamabile y sus gases peuvent explotar si se encienden. Tome las siguientes precauciones:

• Guarde el combustible en envases que hayan sido disnados y aprobados para el almacenimiento de dichos materiales.
• Evite create una fuente de encendido por combustible derramado. No arranque el motor hasta que se hayan disipado los vapeores del combustible.
• Apane siempre el motor y espere que se enfrie. No retire nunca la tapa del tanque de combustible ni cargue combustible cuando el motor está caliente. Nunca opere la unidad sin la tapa del combustible colocada firmamente en su lugar. Afloje la tapa del combustible lentamente para disipar la presión del tanque.
• Agregue el combustible en una zona limpia, bien ventilada y al aire libre, donde no haya chispas ni llamas. Quite lentamente la tapa del combustible solo después de apagar el motor. No fume cuandoonga mezcla el combustible. Limpie de inmediato todo el combustible que se haya derramado. Seque siempre la unidad con un trapo antes de usarla.
• Aleje launidad a por lo menos 9,1 m (30 pies) del lugar de energia de combustible antes de arrancar el motor. No fume. Mantenga las chispas y las llamas abiertas lejos del aire cuando energia de combustible u opera laiedad.

NORMAS PARA UNA OPERATION SEGURA

DURANTE LA OPERACION

• No arranque ni opere launidad en un cuarto o edificio cerrado. Los gases de escape de monóxido de carbono peuvent ser letales en un area cerrada. Opere estaunidad sólo en un area exterior bien ventilada.
• Para reducir el riesgo de lesiones asociadas con los objetos lanzados, utilise gafas de proteccion que tengan unamarca de clasificacion normativa ANSI Z87.
• Nunca haga funciona la unidad sin que estáonga conectado el equipo apropiado. Cuando use esta unidad, instale siempre los tubos de la sopladora.
• Para reducir el riesgo de perdida auditiva asociada con los niveles de sonido, use siempre proteccion para las orejas / oidos cuando haga funciona esta unidad.
• Use pantalón largos y gruesos, botas y guantes. No use pantalones cortos, sandalias niande descalzo.
• Para evaporar elCHOque de electricidad estatica, no se ponga guantes de caucho o guantes aislados cuando haga funciona esta unidad.
• Para reducir el riesgo de lesión asociada con objetos que Sean atráidos hacer las piezas que giran, no use ropa sueleta, joyas, bufandas ni cosas parecidas. Asegurese el Cableo por encima del nivel de los+hombres.
• Use una mascara para la cara o contra el polvo si el trabajo es polvoriento. Se recomienda las camisas de manga larga.
• Use la unidad únicamente con la luz del día o con buena luz artificial.
• Mantenga las superficies exteriorores libres de aceite y combustible.
• Evite arrancar la unidad accidentalmente. Colóquese en posición de inizio siempre que tire de la cuerda de arranque. El operador y la unidad deben estar en una posición estable al comenzar. Lea las Instrucciones de Arranque y Apagado.
• Noonga la unidad sobre ninguna superficie excepto sobre una superficie que está limpia y que sea solida, cuando el motor está prendido. Los desechos tales como la grava, arena, polvo, césped, etc., pueda ser absorbidos por la toma de aire y ser lanzados por la averutura de descarga, causándole daños a la unidad, propidad o causándole lesiones graves a los expectadores o al operario.
• Use la herramienta adecuada. Solamente use esta herramienta para la tarea que ha sido disenada.
• No fuerce la unidad. Hará mejor el trabajo y con menos probabilitad de lesión bajo la tasa de funcionaimiento que fue disença.
• No alcance más de la cuenta ni la use desde superficies inestables tales como escaleras, árboles, lomas muy inclinadas, techos, etc. Observe siempre una posicion firme y balanceada.
• Sostenga siempre la unidad con ambas manos,m润滑as esté en funcionaimiento.
• Mantenga las manos, la cara y los pies lejos de todas las partes mviles. No toque niinta detener el rotor cuando está girando. No la haga funciona sin los protectores puestos en su lugar.

• Apane siempre el motor cuando demore la operation o@mienes camina de un lugar hacía除外.

• No ponga ningún objeto en las aberturas. No la use cuandorialquier abertura estábloqueada, manténgalias libres de mugre,desechos o qualquier casa que pueda reducir el flujo de aire.

• No toque el motor, o el silenciador. Estas partes se calientan mucho con la operation. Luego de apagar la unidad, permanecen calientes durante un tiempo breve.
• No opere el motor a una velocidad mayor que la necesaria para hacer el trabajo. No haga funciona el motor a alta velocidad cuando lo está usingo.
• Pare el motor para hacerle mantenimiento, reparaciones, para instalar o quitarle los tubos de solpado. Launidad debe parar y el rotor noDebe estar girando, para evaporar contacto con las cucillas que giran.
• Use sólo piezas y accesorios de repuesto del fabricante del equipo original para estaunidad. Puede Obtenerlos en su proveedor de servicios autorizzato. El uso de piezas y accesorios que no son equipo original; pueda causar graves lesiones al operador o el dano de suinstitution, y la cancelación de su garantía.
• Nunca use esta unidad pararegar productos químicos, fertilizantes u otheras sustancias que poderan contener sustancias toxicas.
• Para reducir el riesgo de incendio, cambie los silenciadores y parachispas defectuosos, mantenga el motor y el silenciador libre de pasto, hojas, grata excessiva o acumulaciones de carbono.
• Nunca apunte la sopladora hacía a la gente, mascotas o ventanas. Dirija siempre el soplado de desechos lejos de la gente, animales y ventanas. Tenga mucho cuidado cuando sople desechos cerca de objetos solidos como árboles, automóviles, paredes, etc.

OTRAS ADVERTENCIAS DE SEGURIDAD

• Desconecte la bucja en todo momento antes de hacerle mantenimiento o alcancar las piezas movibles.
• Nunca guarde la unidad con combustible en el tanque bajo el edificio en donde los gases podan alcanzar una llama expuesta (pilotos, etc) o chispas (interruptores, motores electricos, etc.)
• Permita que el motor se enfrie antes de guardarla o transporteirla. Asegürese de sujetar la unidad cuando la transporte.
• Guarde launidad en un lugar seco, bien sea bajo llave o suficientemente alto para que evite el uso no autorizzato o daños. Manténgala fauna del alcance de los niños.
• Nunca remoje o choree la unidad con agua o cualquier(other liquido. Mantenga los mangos secs, limpiños y libres de escombros. Límpiela antes de cada uso, vea las Instrucciones de Limpieza y Almacenimiento.
• Conserve estas instrucciones. ConsULTelas con fecuencia y ueslas parainstrir aotros.usuerios.Si le presta esta unidad aotras personas, también incluya las instrucciones.

CONSERVE ESTAS INSTRUCCIONES

NORMAS PARA UNA OPERATION SEGURA

SIMBOLOS DE SEGURIDAD E INTERNACIONALES

Este manual del operador describe los SYMBOLS y figuras de seguridad e internzonales que peuvent aparecer en este producto. Lea el manual del operador para Obtener informacion completa acerca de la security, ensamble, operation ymantimiento y reparacion.

SIMBOLO SIGNIFICADO

• SIMBOLO DE ALERTA DE SEGURIDAD

llndica peligro, advertencia o precauction. Puede serutilrado junto conotiros simbolos o figuras.

SIMBOLO SIGNIFICADO

CONTROL DE ENCENDIDO Y APAGADO

ENCENDIDO /ARRANQUE/MARCHA

• ADVERTENCIA - LEA EL MANUAL DEL OPERADOR

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no hacerlo, el operador y/o los expectadores peuvent sufir graves lesiones.

CONTROL DE ENCENDIDO Y APAGADO

APAGADO o PARADO

• USE PROTECCION OCULAR Y AUDITIVA

ADVERTENCIA : Los objetivos arrojados por la unidad y el ruido fuerte puede causar graves lesiones oculares y perdida auditiva. Utilice proteccion ocular que cumpla con las normas ANSI Z87.1 y proteccion auditiva cuando opere esta unidad. Use una careta completa cuando la necesite.

• ADVERTENCIA DE SUPERFICIE CALIENTE

No toque un silenciador ni un cilindro caliente. Puede quemarse. Estas partes se calientan mucho con el uso. Luego de apagarse permanecen calientes durante un corto tiempo.

MANTENGAALEJADOSALOS ESPECTADORES

ADVERTENCIA: Mantenga a todos losexpectadores, en especial a niños y animales domesticos a por lo menos 50 pies (15 m) del area de corte.

BOMBILLA DEL CEBADOR

Oprima la bombilla delcebador completa y lentamente, de 10 vezes.

COMBUSTIBLE SIN PLOMO

Use siempre combustible limpio, nuevo y sin plomo.

LAS SOPLADORAS-CUCHILLAS GIRATORIAS DEL ROTOR PUEDEN CAUSAR LESIONES GRAVES

ADVERTENCIA: Pare el motor y permita que el rotor se detenga antes de instalar o cambiar tubos o la bolsa, o antes de limpar o hacerlerialquiermantimiento.

• INDICADOR DE ACEITE

Consulte el manual del operador para Obtener informacion acerca del tipo correcto de aceite.

• CONTROL DEL REGULADOR

Indica la velocidad "ALTA" o "MAS RAPIDA"

LOS OBJECTOS DESPEDIDOS Y LA CUCHILLA ROTATIVA PUEDEN CAUSAR GRAVES LESIONES

ADVERTENCIA: Mantengase alejado de la salute del soplador. Nunca dirija el soplador hacía usted mismo ni hacía losdemás.Los objetos能把 salir despedidos del soplador.No opere esta unidad sin los accesorios y proteccionesADECUADOS en su lugar.

• CONTROL DEL REGULADOR

Indica la velocidad "MINIMA" "BAJA" o "MAS BAJA"

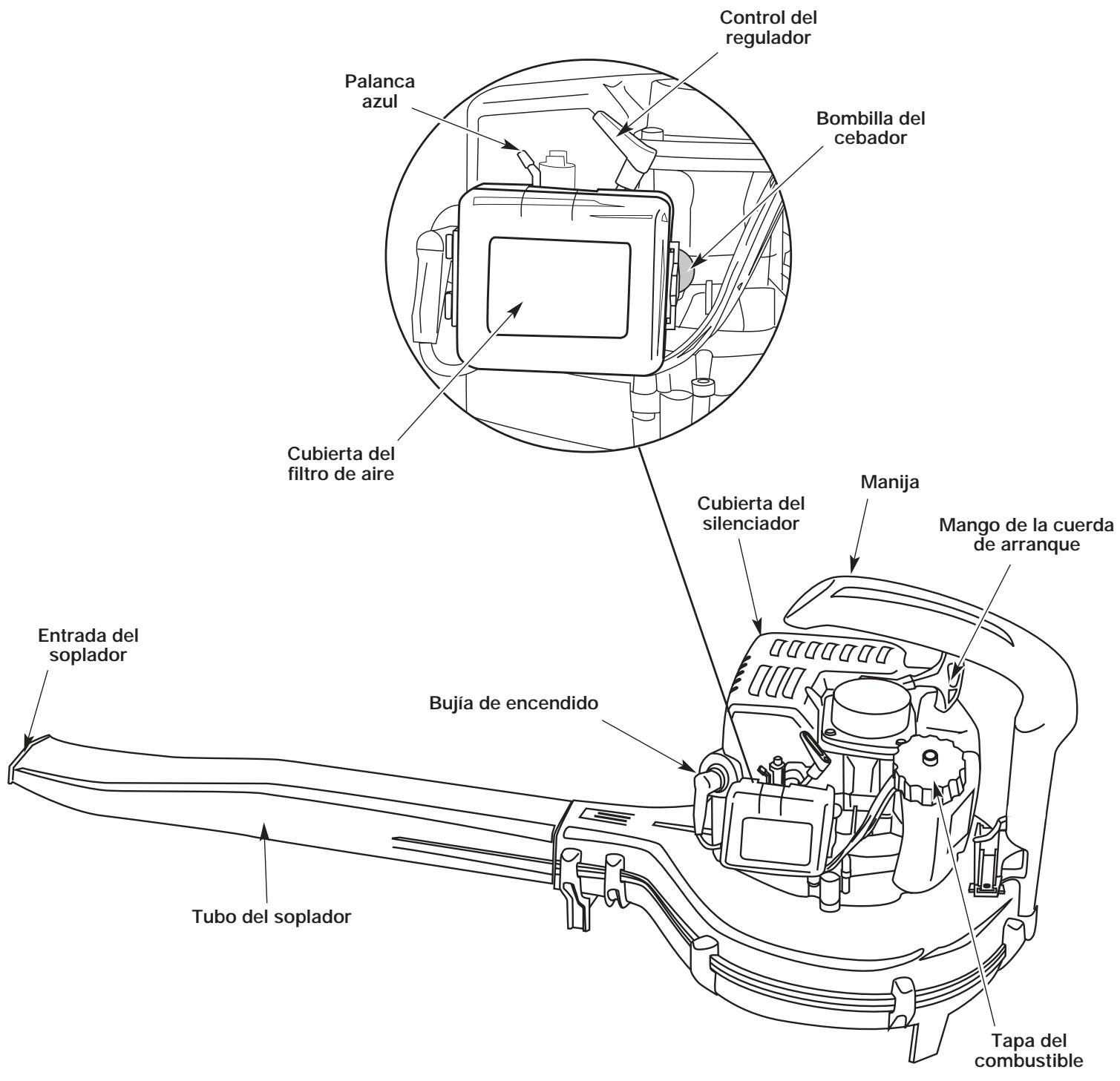

CONOZCA SU UNIDAD

APPLICACION

• Limpieza de jardines, cocheras, entradas de automóviles, párticos, patios, alrededor de pareDES, cercos, etc.

INSTRUCCIONES DE ENSAMBLAJE

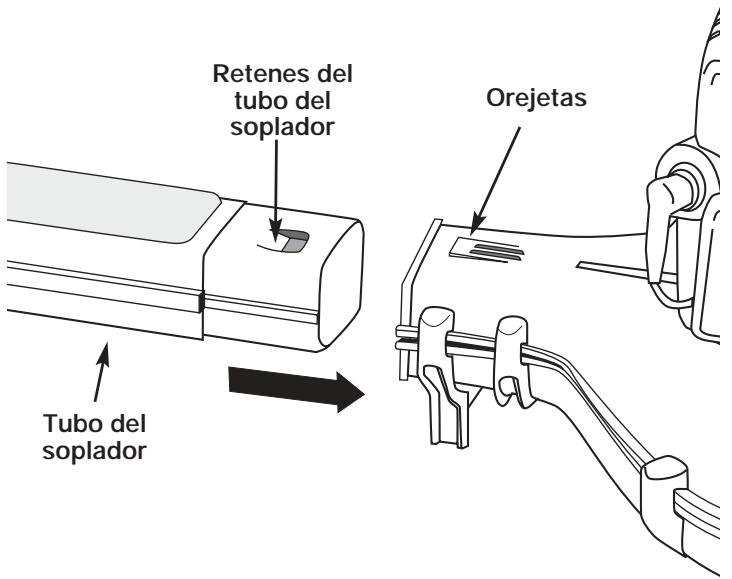

INSTALE Y QUITE EL TUBO DEL SOPLADOR

ADVERTENCIA: Para evitar graves

lesiones personales, apague el motor y espere que el propulsor se detenga antes de conectar o retirar los tubos.

ADVERTENCIA: Para evitar graves

lesiones personales y el dano de la unidad, el tubo del sopladorDebe estar instalado,mientras opere esta unidad como un soplador.

Instalación

Para instalar el tubo del soplador, bastard con empujarlo en la caja del soplador. Empujelo hacía adentro hasta que las lenguetas de la parte superior e inferior de la caja se deslicen bajo de los retenes del tubo del soplador (Fig. 1).

Remoción

Para quitar el tubo del soplador, use un destornillador de punta plana para levantar las lenguetas y sacar el tubo de la caja del soplador halándolo hacía afuera (Fig. 1).

Fig. 1

INFORMATION DEL ACEITE Y DEL COMBUSTIBLE

INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE

El combustible viejo o mal mezclado son los motivos principales del mal funciona bajo la unidad.
Asegúrese de usar combustible nuevo, limpio y sin plomo. Siga las instrucciones en detaille para mezclarcorrectamente el aceite y el combustible.

Definisión de los combustibles de mezcla

Los combustibles actuales con Frequencia son una mezcla de gasolina y oxigenantes como por exemple etanol, metanol o MTBE (eter). El combustible mezclado con alcohol absorbe agua. Unacantidad tanpequeña como el 1 % de agua en el combustible puede causar la separacion del combustible y el aceite. Forma acidos cuando está almacenado. Cuando use combustible mezclado con alcohol,use combustible nuevo (de menos de 60 días).

Uso de combustibles de mezcla

Si usted opta por usar un combustible de mezcla o si su uso es inevitable, tome las precauciones recomendadas.

• Use siempre una mezcla fresca de combustible según lo indica sumanual del operador.
• Agite siempre la mezcla de combustible antes de cargarlo en launities.
• Drene el tanque y haga funciona el motor en seco antes de guardar la unidad.

Uso de aditivos en el combustible

La botella de aceite de 2 ciclos que vino con su unidad contiene un aditivo en el combustible que ayudará a,inhibir la corrosión y a reducir la formación de depósitos de goma. Se recomienda que use sólo el aceite de 2 ciclos con esta unidad.

Si es inevitable, use un Buen aceite de 2 ciclos elaborado para motores enfiados por aire+junto con un aditivo para el combustible como por exemple el estabilizador de gasolina STA-BIL o similar. Agregue 23~mL (0,8 onzas) de aditivo de combustible por galón de combustible de acuerdo con las instrucciones del envase. NUNCA-agregue aditivos directamente en el tanque de combustible de launities.

PRECAUCION: Para que el motor

funcione correctamente y con la mayor
fiabilidad, preste mucha atencion a las
instrucciones de mezcla de aceite y
combustible del envase de aceite de 2 ciclos.
El uso de combustible mezclaro en forma
incorrectauedeñar seriamente el motor.

Mezcle bien la proportiencia correcta de aceite para motor de 2 ciclos y gasolina sin plomo en una lata de combustible por分开ado. Use una proportiencia de 40:1 de combustible y aceite. No los mezcle directamente en el tanque de combustible de la unidad. Consulte las proportionsiones especillas de mezcla de gasolina y aceite en la tabla seguido.

NOTA: 3,8 litres (un galón) de gasolina sin plomo mezclada con una botella de 95 mL (3,2 onzas) de aceite de 2 ciclos es una proportión de 40:1 de combustible y aceite.

PROPORcION DE LA MEZCLA = 40:1

+ GASOLINA SIN PLOMO	ACEITE DE 2 CICLOS
3,8 LITROS (1 GALON de EE.UU.)	95 mL (3,2 ONZAS FLUIDAS)
1 LITRO	25 mL

ADVERTENCIA: La gasolina es muy inflamable. Los gases peuvent explotar si se encienden. Apague siempre el motor y espere que se enfrie antes de cargar el tanque de combustible. No fume cuando llena el tanque. Mantenga las chispas y las llamas lejos del aire.

ADVERTENCIA: Saque la tapa del combustible lentamente para evaporar lesionarse con el rociado del combustible. No opere nunca la unidad sin la tapa del combustible firmamente colocada en su lugar.

ADVERTENCIA: Cargue el combustible en un area exterior limpia y bien ventilada. Limpie de inmediato todo combustible que se haya derramado. Evite create una fuente de encendido con el combustible derramado. No arranque el motor hasta que se hayan evaporado los gases del combustible.

NOTA: Elimine la mezcla vieja de aceite y combustible de acuerdo con los reglamentos federales, estates y locales.

INSTRUCCIONES DE ARRANQUE Y APAGADO

ADVERTENCIA: Use this unidadsole en un areaexterior bien ventilada. Los gases de escape de monoxidode carbono peuvent ser letales en un areca cerrada.

ADVERTENCIA: Evite los arranques accidentales. Este en posicion de arranque cuando hale la curda (Fig. 4).

Tampoco ponga la unidad sobre ninguna superficie excepto sobre una superficie limpia y solida,@m间隙se pone en marcha. Los desechos tales peuvent ser absorbidos por la toma de aire y ser lanzados por la abertura de descarga, causando daños a la unidad, propidad o causandolesiones graves a losexpectadores o al operador.

INSTRUCCIONES DE ARRANQUE

1. Mezcle la gasolina con el aceite. Llene el tanque de combustible con la mezcla de combustible / aceite. Vea las Instrucciones para Mezcla de Aceite y Combustible.
2. Oprima Completely elcebador y sueltelo 10 vezes. Házalo lentamente. Se deberá ver un poco de combustible en elcebador y en las tuberías de alimentación de combustible. Si no pueda ver el combustible en elcebador, oprimalo y suelteloantas vezes como seanecessary hasta que vea combustible en el本身就是.
3. Coloque la palanca azul en Posicion 1 (Fig. 3).
4. Ponga launidad en la posicion de arranque (Fig. 4). Coloque el control del regulator en la posicion de RAPIDA ( ) (Fig. 2).
5. Tire del cordón de arranque hasta 3 vezes.
6. Coloque la palanca azul en Posicion 2.
7. Tire de la性和 de arranque rápidamente de 1 a 6 vezes para arrancar el motor.
8. Deje que el motor se caliente durante 15 a 30segundos. La unidad está lista para usarse.

SI... El motor no arranca, regrese al paso 2.

SI... El motor no arranca después de variousintentos, colocque la palanca azul en la Posicion 2 y colocque el control del regulator en la posicion de RAPIDA ( ). Hale la cuerda del arranque con fuerza de 3 a 8 vezes. El motor deben arrancar. Si no sucede asi, repita el procedimiento.

SI SE CALIENTA... El motor ya está caliente, arranque la unidad con la palanca azul en la Posición 2.

INTRUCCIONES DE APAGADO

1. Para apagar el soplador, mueva la palanca de control del regulador todo hacía la derecha, más alla de la posición de baja en vacío (--) hasta que sienta un click. Cerciórese de mover la palanca hasta el retén de la extrema derecha para apagar launidad (Fig. 2).

Fig. 2

Fig. 3

Fig. 4

INSTRUCCIONES DE OPERATION

SOSTENIMIENTO DE LA SOPLADORA

Antes de operar estaunidad, párese en la posición de operación. Verifique lo suiviente:

• El operador está vestido con la ropa apropiada tal como botas, gafas de proteccion, proteccion auditiva, guantes, pantalones largos y camisa de manga larga.
• Si las conditiones son polvorrientas, el operador llama puesta una máscara.

ADVERTENCIA: Para evitar lesiones

personales graves, póngase gafas de seguidad en todo momento cuando maneje esta unidad. Póngase una mascar o mascar para polvo en situos que Sean polvorientos.

• Launidad seencuentra enbuen estado defuncioncimiento.
• Los tubos y protectores están puestos y asegurados en su lugar.

ADVERTENCIA: Asegürese que los

tubos de soplado estén en su lugar antes de operar la unidad, para evaporar causarse lesiones personales graves o causarselas a另一边 personas, u occasionarle daños a la unidad.

CONSEJOS UTILES SOBRE LA OPERATION

• Asegürese que la unidad no apunte hacía desechos sueños o personas antes de ponerla en marcha.
• Compruebe que la unidad se oculta en buena estado de configuracion. Verifique que los tubos y protectores esten puestos y asegurados en su lugar.
• Se recomienda sostener la unidad con ambas manos cuando maneje la sopladora a la alta de la cinta o en ángulos incómodos.
• Se requiere el uso de proteccion auditiva para reducir el riesgo de perdida auditiva asociada con los niveles de sonido.
• Opere el equipo solamente durante horas razonables — no muy temprano en las mananas ni muy tarde en las noches, cuando la gente se pueda molestar. Acate las horas detalladas en lasordenanzas locales. La recomendacion usual es de 9:00 am a 5:00 pm, de lunes a sabad.
• Limite el numero de equipos que se usen simultanamente, para reducir los niveles de ruido.
• Opere las sopladoras motorizadas a la menor velocidad possible, para hacer el trabajo y reducir los niveles de ruido.
• Verifique el estado del equipo antes del funciona, especially el tubo de escape, tomas de aire y filtros de aire.
• Use rastrillos y escalas para esparcir los desechos antes de soplarlos.
• Remoje ligeramente las superficies o use un aditamento para rociar cuando haya agua disponible y se ENCuentre bajo conditiones polvorrientas.

• Conserve agua mediante el uso de sopladoras motorizadas en vez de usar mangueras para muchas de las aplicaciones de prados y ajardinado, incluyendo areas tales como canales, mallas, patios, parrillas, párticos y jardines.

• Tenga cuidado con los niños, animales domesticos, ventanas abiertas y automóviles recién lavados, y soplelos desechos en forma segura.

• Limpie antes de usar las sopladoras y otros equipos.
  • Deposite los desechos en recipientes para la basura.

PROCEDIMIENTO DE OPERACION PARA LA SOPLADORA

1 Use la sopladora para árboles, arbustos, macizos de flores y zonas de limpieza fácil (Fig. 5).
2. Use lainstitution alrededor de edificios y para otheras limpiezas normales (Fig. 6).
3.Use la sopladora para paredes, salientes, cercas y mallas.

Fig. 5

Fig. 6

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

Estos procedimientosrequireidos para elmantimiento deben ser realizados con'la Frequencia indicada en la tabla. Deben ser incluidos como parte de toda esta a punto de cada temporada.

ADVERTENCIA:

personales graves, nunca realice mantenimiento ni reparaciones con la unidad funcionando. Realice siempre el mantenimiento y las reparaciones con la unidad fria. Desconecte el cable de la bujía de encendido para cerciorarse de que la unidad no arrancará.

NOTA: El mantenimiento, la sustitución o arreglo de dispositivos para el control de emisiones y sistemas能把 ser hechos por cuales quierestablecimiento de reparacion, persona oproveedor de serviceo autorizzato que arreglemotores para uso fuera de la carretera.

A fin de garantizar el máximo desempo del motor, pueda ser necessario inspeccionar la lumbrera de escape del motor afterwards de 50 horas de configuracion. Si usted observa perdida de RPM, funciona satisfiente o falta general de aceleracion, es posible que sea necessario realizar este mantenimiento. Si usted considera que su motor necesita esta inspeccion, haga que un establecimiento de reparacion, persona o proveedor de serviceo autorizzato que arregle motores para uso fuera de la carretera le preste el serviceo. NO intente realizar este processo usted mesmo ya que pueda occasionar daños al motor producto de los contaminantes que se.Encuentran en el proceso de limpieza de la lumbrera.

FRECUENCIA	MANTENIMIENTO REQUIRIDO	CONSULTE
Antes de arrancar el motor	Llene el tanque de combustible con la mezcla correcta de aceite y combustible	Pagina E8
Cada 10 horss	Limpie y vuelva a aceitar el filtro de aire	Pagina E11
Cada 25 horss	Examine el parachispas y limpielo Inspeccione la condidion y la separacion de la bujia de encendido	Pagina E12 Pagina E13
Cada 50 horas	Inspeccione si la lumbrera de escape y la rejilla del parachispas está tucidas u obstruidas para garantizar los nivelesolestimos de rendimiento	Pagina E12

MANTENIMIENTO DEL FILTRO DE AIRE

ADVERTENCIA:

lesiones personales, apague siempre su recortador y espere que se enfrie antes de limparlo o realizar todo tipo de mantenimiento.

Limpie y vuelva a aceitar el filtro de aire cada 10 horas de operación. Es un elemento importante del mantenimiento. No Maintener el filtro de aire CANCELARÁ la garantía.

1. Quite la tapped del carburador/filtro de aire empujando la lengüeta, situada a la derecha de la tapping (Fig. 7).
2. Gire la tapa del filtró de aire para abrirla. Girará en las bisagras ubicadas a la izquierda de la tapa (Fig. 8).

Cubierta del filtró de aire
Fig. 7

1. Saque el filtro de aire (Fig. 8).
2. Lave el filtro en detergente y agua. Enjuague el filtro Completely y dejelo que seSEA (Fig. 9)
3. Aplique suficiente aceite de motor limpio SAE 30 para apenas recubar el filtro (Fig. 10).
4. Apriete el filtro para desparramar y eliminar el excesso de aceite (Fig. 11).
5. Vuelva a instalar el filtro y la cubierta del filtro de aire (Fig. 7).

NOTA: Si launidad funciona sin el filtro de aire, CANCELARÁ la garantía.
Fig. 8

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

Fig. 9

Fig. 12

Fig. 10
Fig. 11

MANTENIMIENTO DEL PARACHISPAS

ADVERTENCIA: Para evitar graves lesiones personales, apague siempre su recortador y espere que se enfié antes de limparlo o realizar todo tipo de mantenimiento.

1. El parachispas está situado en el silenciador, bajo de la tapa del motor. Mirando a la unidad desde el ante, el silenciador y el parachispas está situados a la izquierda (Fig. 12).
2. Para acceder al silenciador y al parachispas, deben quitar la tapa del motor. Usando un destornillador torx T-25 o un destornillador de punta plana, quite los cinco tornillos del motor que se muestran en la Figura 13.

NOTA: Tendrá que sacar la bjúja para acceder a uno de los tornillos de la tapa del motor (Tornillo 5) (Fig. 13).

1. Una vez que se haya quitado la tapa del motor, el termoprotector del silenciador está visible. Quite los tres tornillos del protector con un destornillador de estrellas. Después quite y guarde el termoprotector para que se vea el silenciador.
2. Qite los tres tornillos restantes que sujetan la placada flectora del silenciador al silenciador. Quite también los dos pernos. Use un destornillador de estrellas para los tornillos y un destornillador torx T-25 para los pernos del silenciador (Fig. 14).
3. Quite el parachispas y limpielo con un cepillo de alambre. Reemplácelo si está dañado o si no可以选择 limparlo minuciosamente.
4. Reinstale el parachispas y conecte de nuevo la placada deflectora del silenciador con los pernos y los tornillos.

Fig. 13

1. Reinstale el termoprotector usingo los tres tornillos.
2. Ponga de nuevo la tapa del motor y reinserte los cinco tornillos.
3. Conecte de nuevo la bucía.

Fig. 14

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

CAMBIO DE LA BUJIA DE ENCENDIDO

Use una bujía de encendido Champion RDJ7Y (o similar). La separación correcta es de 0,5 mm (0,020 pulgadas). Retire la bujía bajo de cada 25 horas de operación e inspeccione su estado.

1. Apague el motor y espere que se enfié. Tome el alambre de la bujía con firmeza y sáquelo de la bujía de encendido.
2. Limpie alrededor de la bujia de encendido. Saque la bujia de encendido de lackeza del cilindro girando una llave de casquillo de 16mm (5/8) de pulgada en sentido antihorario.

PRECAUCION: No limpie con chorro de arena, ni raspe ni limpie los electrodos. El motor podra danarse si penetran(PCueñas particas en el cilindro.

1. Bombie las bujías que estén rajadas, suscas o deterioradas. Fije la separación de aire a 0,5 mm (0,020 pulgadas) realizando un calibrador (Fig. 15).
2. Instale una bjúja de encendido con laSeparateda correcta en la cabeza del cilindro. Ajuste girando la llave de casquillo de 16 mm (5/8 pulg.) en sentido horario hasta que está ajustada sin huelgo.

Si usa una llave de torsión, ajuste a:

12,3-13,5 N·m (110-120 pulp.·libras).

No ajuste demasiado.

Fig. 15

LIMPieZA

ADVERTENCIA: Para evitar graves lesiones personales, apague ahora su unidad y espere que se enfié antes de limparlo o realizarrialquier tipo de mantenimiento.

Use un cepillo(PC)que para limpiar la parte exterior de la unidad.No use detergentes fuertes.Los limpiadores domesticos que contienen aceites aromaticos como pino y limon, y con solventes como el queroseno poden darar el bastidor de plastico y la manija. Seque toda la humedad con un pano suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque donde los vapores能把anninger a una llama o chispa.
• Espere que el motor se enfiré antes de guardar la unidad.
• Guarde launidad bajo llave para prevenir el uso por personas no autorizadas y días.
• Guarde launidad en un area seca y bien ventilada.
• Guarde launidad的最后一 alcance de los niños.

ALMACENAMIENTO PROLONGADO

Si planea guardar la unidad durante un长大o periodo de tiempo, siga el suiviente procedimiento para su almacenacimiento.

1. Drene todo el combustible del tanque de combustible en un recipiente que contenga la mesma mezcla de combustible de 2 ciclos. No use combustible que haya permanecido guardado durante más de 60 días. Deseche la mezcla vieja de combustible y aceite de acuerdo a las regulaciones federales, estatales y locales.
2. Arranque el motor y déjelo funciona hasta que se ahogue. Esto asegura que todo el combustible hasido drenado del carburador.
3. Espere que el motor se enfrie. Retire la bucía de encendido y colque alrededor de 30 mL (1 onza) de cualquier aceite para motor de 2 ciclos buena calidad dentro del cilindro. Tire de la性和 de arranque lentamente para esparcir el aceite. Vuelva a instalar la bucía de encendido.

NOTA: Saque laBJia de encendido y drene todo el aceite del cilindro antes de intentar arrancar el recortador despues de su almacenamento.
4. Limpie bien la unidad e inspeccione para ver si existen partes flojas o danadas. Repare o cambie las partes dañadas y ajuste los tornillos, tuercas o pernos que pueda estar flojos. La unidad está ahora lista para ser guardada.

TRANSPORTE

• Espere que el motor se enfrie antes de transporte
• Asegure la unidad durante su transporte.
• Drene el combustible de la unidad.
• Ajuste la tapa del combustible antes de transporte.

ACCESORIOS Y PIEZAS DE REPUESTO

Aceite de 2 ciclos 147543

Bujia de encendido 610311

Tapa del combustible 180000

Para piezas de repuestospecificas, consulte la lista de piezas ubicada en la parte interior de la cubierta posterior de este manuel.

RESOLUCION DE PROBLEMAS

EL MOTOR NO ARRANCA

CAUSA

El obturador está en la posicion incorrecta

El tanque de combustible está vacio

La bombilla decebado no fue oprimida lo suficiente

El motor está inundado

El combustible es viejo o está mal mezclado

La bucía de encendido está arruinada

Parachispas obstruido

A C C I O N

Consulte las instrucciones de Arranque / Apagado

Llene el tanque con combustible bien mezclado

Oprima la bombilla decebado total y lentamente de 10\ vases hasta que el combustible se vea en la perilla

Use el procedimiento de arranque SIN USAR EL OBTURADOR

Drene el tanque de gasolina / Agregue mezcla de combustible nueva

Cambie o limpie la bujía de encendido

Limpie o cambie el parachispas

EL MOTOR NO FUNCIONA EN MARCHA EN VACIO

CAUSA

El combustible es viejo o está mal mezclado

El filtro de aire está sucio

ACCIón

Drene el tanque de gasolina / Agregue mezcla de combustible nueva

Limpie o cambie el filtro de aire

EL MOTOR NO ACELERA

CAUSA

El combustible es viejo o está mal mezclado

El filtro de aire está sucio

Parachispas obstruido

ACCIón

Drene el tanque de gasolina / Agregue mezcla de combustible nueva

Limpie o cambie el filtro de aire

Limpie o cambie el parachispas

EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR

CAUSA

El combustible es viejo o está mal mezclado

El filtro de aire está obstruido

La bucía de encendido está arruinada

Parachispas obstruido

ACCIón

Drene el tanque de gasolina / Agregue mezcla de combustible nueva

Limpie o cambie el filtro de aire

Cambie o limpie la bujía de encendido

Limpie o cambie el parachispas

Si necesita asistencia adicional, comuniquese con su proveedor de serviceo autorizzato.

ESPECIFICACIONES

MOTOR*

Tipode motor. Enfriado por aire, de 2 ciclos

Desplazamento 25 cc

R.P.M. de operación 8.200 - 9.200 r.p.m.

R.P.M. de velocidad minima 3.200 - 5.200 r.p.m.

Tipodeencendido . Electruncio

Control de apagado On/Off. Conmutador de cierre del regulator

Separación de la bujía de encendido 0,5 mm (0,020 pulp.)

Lubricación. Mezcla de combustible y aceite

Proportion de combustible y aceite 40:1

Carburador . Diafragma, multipositional

Arranque . Rebobinado automatico

Silenciador . Desviado con proteccion

Capacidad del tanque de combustible 207 mL (7 onzas)

SOPLADOR*

Control del regulator . Palianca

Velocidad del soplador 290 km/h (180 m/h)

Salida de aire del soplador. .99 m³/min (325 cfm)

Masa (sin combustible, con el tubo del soplador) 4 kg (9 libras)

*Todo las specifications containidas en este manual se basan en la informacion más recente disponible en el momento de impresion del manual. Nos reservamos el derecho de hacer转型发展 en cualquier momento sin aviso previo.

Declaración de Garantía de Control de Emissiones de California / EPA

Sus Derechos y Obligaciones de la Garantía

La Junta de Recursos del Aire de California, EPA (Agencia de Proteccion del Medio Ambiente), y Troy-Bilt LLC (Troy-Bilt) se complacen en explicar la garantia del sistema de control de emisiones para suklepo motor para uso fuera de la carretera del 2000 y posterior. Los nuevos motores微量元素 para uso fuera de la carretera tienen que disensearse, construirse y equiparse para cumplir las normas contra smog mas strictas. Troy-Biltiene que garantizar el Sistema de control de emisiones de suklepo motor para uso fuera de la carretera durante los periodos de tiempo que aparecen a continuacioniami que no haya habido abuso, negligencia oostenimiento indebido de su motor para uso fuera de la carretera.

Suistema de control de emisiones peut inclir piezas como el carburador y el Sistema de inyeccion de combustible, el Sistema de encendido y el convertidor del catalizador. Internacional se pueda inclir mangueras, correas, conectores y );os conjuntos relacionados con la emision.

Donde existan las condidiones de garantia, Troy-Bilt reparar su微量元素 motor para uso fuera de la carretera sin costo uno para usted incluyendo el diagnóstico, las piezas y la mano deILA.

Los微量元素 para uso fuera de la carretera del 2000 y posteriores, se garantizan por dos años. Si una pieza de su motor relacionada con la emisión está defectuosa, la pieza sera reparada o reemplazada por Troy-Bilt.

Responsabilitades de Garantía de los Propietarios

como propietario dellittle motor para uso fuera de la carretera,usted es responsable de realizar elmantimiento.
requerido que aparece en el manual del operador.Troy-Bilt recomienda que conserve todos los comprobantes que cubren el mantenimiento de supequeño motor para uso fuera de la carretera, pero Troy-Bilt no pueda negar garantia
exclusivamente por la falta de comprobantes o por que usted no haya realizado todos los mantenimientos programados.

Como propietario dellittle motor para uso fuera de la carretera,usted debeconocer que Troy-Biltcoulde negarle cobertura de garantia si supequeno motor para uso fuera de la carretera o una pieza ha fallado bajo a abuso, negligencia,mantenimiento inadequado o modifications noaprobadas.

Usted es responsable de Presentedar su微量元素 motor para uso fuera de la carretera a un Centro de Servicio Autorizzato Troy-Bilt tan pronto como exista un problema. Las reparaciones de garantía deben completarse en un periodo de tiempo razonable, el cui no deberá ser mayor de 30 días.

Si tiene alguna pregunta relacionada con los derechos y responsables de la garantía, deben llamar al 1-800-520-5520.

Cobertura de Garantía del Fabricante

El periodo de garantía comienza en la Fecha en que el motor o equipo seenta al comprador minorista.

El fabricante garantiza al propietario original y a cada comprador subsiguiente, que el motor está libre de defectos en cuando a material y mano deoba que occasionen la falla de una pieza bajo garantía durante un periodo de dos años.

La reparación o reemplazo de una pieza bajo garantía se llevará a cabo sin cargo algo para el propietario en un Centro de Servicio Troy-Bilt Autorizo. Para poder el establishimiento más cercano, comuniquese con MTD Ilamando al: 1-800-520-5520.

Cualquier pieza bajo garantía que no está programada para ser reemplazada, según indicá el mantenimientorequireido o que está programada solamente para inspeccion regular a los efectos de "Repare o Reemplace según sea Necasario" está garantizada durante el periodo de garantía. Cualquier pieza bajo garantía que está programada para ser reemplazada según indicá elostenimientorequireido tendrá garantía durante el periodo de tiempo hasta el primer punto de reemplazo programado para dicha pieza.

No se le cobrará al propietario la mano de obr de diagnóstico que conlleve a la determinación de que una pieza bajo garantía está defectuosa, siDICHO travafo de diagnóstico se lva a cabo en un Centro de Servicio Troy-Bilt Autorizzato.

El fabricante es responsable de los daños occasionados a otros componentes del motor producidos por la falla de una pieza bajo garantía que todas esta está bajo garantía.

Las fallas ocasionadas por abuso, negligencia oostenimiento inadeudo no estan cubiertas por la garantia.

El uso de accesos optativos o piezas modificadas puede ser motivo justificado para no acceptar una reclamacion de garantia. El fabricante no es responsable de cubrir fallas de piezas bajo garantia occasionadas por el uso de accesos optivos o piezas modificadas.

Para presentar una reclamación, vaya a su Centro de Servicio Troy-Bilt Autorizo más cercano. Los servicios o reparación por motivo de garantía se realizaran en todos los Centros de Servicio Troy-Bilt Autorizados.

Cualquier pieza de reemplazo aprobada por el fabricante pueda ser realizada para llvar a cabo elostenimiento o la reparacion de garantia de piezas relacionadas con la emision y se realizar asin cargo algo n para el propietario. Cualquier pieza de reemplazo que sea equivalente en rendimiento o durabilitad possible ser realizada en elostenimiento o reparacion sin garantia y no reduciras las obligaciones de garantia del fabricante.

Los componentes seguides se incluyen en la garantia relacionada con emisiones del motor, bajo de aire, carburador, cebador, lineas de combustible, toma de combustible, bajo de combustible, modulo de encendido, bujia de encendido y silenciador.

Troy-Bilt LLC concede la garantía limitada establecida bajo para mercancías cuales que Sean compradas y usadas en los Estados Unidos, sus posesiones y territorios.

Troy-Bilt LLC garantiza este producto contra defectos en el material y la mano de obra durante un periodo de dos (2) años, a partir de la Fecha de compra original y a su entera disreciación, arreglará o substituira sin costo unoequalquier pieza@cuyo material o mano de obra se considere defectuoso.Esta garantía limitada se deben aplicar unicamente si este producto ha sido manejado y mantenido de acuerdo al Manual del Operario incluido con el producto y, si no ha sido sometido a mal uso, abuso, uso commercial, negligencia, accidente,ostenimiento inapropiado,alteracion,vandalismo,hurto, fuego,agua o daños debidos aothers riesgos o desastre natural.Los daños occasionados por la instalacion o el uso deequalquier accesorio o aditamento que no estéaprobado por TroyBilt yque sea usado con el (los) producto(s) contemplados en este manual, anularan la garantía con respecto acualquier danoresultante.Esta garantía está limitada a noventa (90)dias a partir de la Fecha de compra original al detalle deequalquier producto Troy-Bilt que se use para alquiler,para propuestos commerciales oequalquier otheroproposto que genere ingressos.

CÓM OBTENER SERVICIO: El servicios de garantía está disponible A TRAVÉS DE SU DISTRIBUTOR DE SERVICIO LOCAL AUTORIZADO, AL PRESENTAR EL COMPROBANTE DE COMPRA. Para localizar al distribuidor en su area, visite nuestro situó en Internet en www.troybilt.com, busque el avis lo clasificado en las Páginas Amarillas, llame al 1-800-520-5520 ocribe a Troy-Bilt LLC, PO Box 361131, Cleveland, OH 44136-0019.

Esta garantía limitada no-ofrece cobertura en los siguientes casos:

A. Sincronizaciones - bujias, ajustes de carburadores, filtros.

B. Articulos de desgaste, perillas percusivas, carretes externos, linea de corte, carretes internos, polea de arranque, cuerdas de arranque, correas motoras.

C. Troy-Bilt no le offre ninguna garantía a los produits que Sean vendidos o exportados fuera de los Estados Unidos de América, sus posesiones y territorios, excepto aquellos que se vendan a技术水平s de los canales de distribución para exportación autorizados por Troy-Bilt.

Troy-Bilt se reserva el derechoo a cambio o melhor el Diseño deequalquier producto Troy-Bilt, sinadoptar ninguna obligacion para modifierequalquier productofabricado con anteriodad.

Ninguna garantía implicita es aplicable desdexs del periodo de aplicabilidad de la garantía expresa,. escrita con anterioridad, incluyendo qualquier garantia implicita de commerciable o idoneidad para un proposto particular con respecto a las piezas identificadas. Exceptuando lo mentionado anteriormente, ninguna other garantia expresa bien sea escrita or verbal con respecto a qualquier producto que sea concedida por qualquier persona o entidad, incluyendo al distribuidor o minorista, devera comprometer a Troy-Bilt LLC durante el periodo de la Garantia, el remedio exclusivo es el arreglo or la sustitución del producto segun lo establecido anteriormente. (Algunos estados no permiten limitaciones en cuando al periodo de duracion de una garantia implicita, de mannersque pueda que la limitacion anterior no sea aplicable en su caso.)

Las estipulaciones existables en esta Garantía-ofrecen la solución unconica y exclusiva que resulte de las ventas. Troy-Bilt no decide ser responsable de perdidas o daños incidentales o consecueres que incluyan, sin limitación, gastos incurridos debido a la sustitución de servicios deostenimiento de prados, transporte o gastos relacionados, o gastos de alquiler para reemplazartemporalmente un producto bajo garantía. (Algunos Estados no permiten limitaciones en cuando al periodo de duración de una garantía implicita, deforma que pueda que la limitación anterior no sea aplicable en su caso.)

Ningún tipo de recuperación deben ser superior al preco de compra del producto vendido, en ningún caso. La alteración de las caracteristicas de seguridad del producto deben anular esta Garantía. Usted adopts el ríesgo y la obligation de la perdida, dano o lesión en su persona o a su propietiad y/o la de otheras personas y sus propietades, que se origine a raíz del uso o mal uso, o la incompetencia para usar el producto.

Esta garantía limitada no deben cubrir a ninguna other persona Distinta al comprador original, arrendatario original, o la persona para la cuales se compró en calidad de regalo.

Relación de las leyes estatales con esta Garantía:Esta garantía le confiere derechos legalesspecificos, y pueda que usted tambiénongathers權益,los cualesvarian en cada estado.

Para localizar al distribuidor de serviceo local más cercano, marque el número 1-800-520-5520.

Troy-Bilt LLC

PO Box 361131

Cleveland, OH 44136-0019
