Tipo de producto	Fresadora de láminas (laminadora)
Marca	MAKITA
Modelo	3901
Profundidad máxima de corte	20 mm (25/32")
Velocidad en vacío	10 000 r/min
Longitud total	307 mm (12-1/16")
Peso neto	2,8 kg (6,1 lbs)
Alimentación	Red eléctrica (con cable de alimentación)
Tipo de interruptor	Interruptor deslizante con bloqueo en posición de encendido
Ajuste de profundidad	6 posiciones preajustables (0, 10, 20, S, D, MAX)
Guía de ángulo	Altura ajustable con escala graduada
Placa frontal	Inclinable de 0° a 45° con topes fijos a 0°, 45°, 90°
Capacidad de la hoja	Hojas de láminas o hoja de sierra circular (Ø 110 mm) opcional
Sistema de aspiración	Conector para aspiradora con bolsa para polvo incluida
Accesorios incluidos	Bolsa para polvo, llave para contratuerca, guía de ángulo, placa de fijación
Mantenimiento	Reemplazo de carbonillas, limpieza regular
Seguridad	Protector de hoja, bloqueo del eje, bloqueo del interruptor
Garantía	1 año contra defectos de fabricación y vicios de material

Preguntas frecuentes - 3901 MAKITA

¿Cuál es la profundidad máxima de corte de la Makita 3901?

La profundidad máxima de corte es de 20 mm (25/32").

¿Cómo ajustar la profundidad de corte en la Makita 3901?

Gire el tope hasta que el índice apunte al tamaño deseado (0, 10, 20, S, D, MAX). Para un ajuste fino, afloje la tuerca hexagonal y gire el tornillo de ajuste.

¿Puedo usar una hoja de sierra circular en la laminadora Makita 3901?

Sí, puede reemplazar la hoja de láminas por una hoja de sierra circular de diámetro 110 mm (4-3/8") para cortar paneles de pared o techo. Ajuste entonces la profundidad en MAX.

¿Cómo cambiar la hoja en la Makita 3901?

Desconecte la herramienta. Afloje el tornillo de la cubierta de la hoja, ábrala, presione el bloqueo del eje y afloje la contratuerca con la llave proporcionada. Monte la brida interior, la hoja, luego la contratuerca y apriete firmemente.

¿Qué tipos de uniones puedo realizar con la laminadora Makita 3901?

Puede realizar uniones en ángulo, en T, a inglete, de marco y canto a canto. La guía de ángulo se ajusta para centrar la hoja en el espesor de la pieza.

¿Cómo fijar la bolsa para polvo en la Makita 3901?

Inserte la bolsa para polvo en el conector situado en la parte posterior de la herramienta. Puede girar el conector para modificar la posición de la bolsa. Cuando esté medio llena, vacíela abriendo la cremallera.

¿Qué hacer si el interruptor no funciona correctamente?

Asegúrese de que la herramienta esté desconectada. Verifique que el interruptor deslizante vuelva a la posición OFF cuando se presione la parte trasera. Si el problema persiste, contacte a un centro de servicio Makita autorizado.

¿Cómo mantener las carbonillas de la Makita 3901?

Verifique regularmente el desgaste de las carbonillas. Reemplácelas por pares cuando estén desgastadas hasta la marca de límite de desgaste. Use un destornillador para retirar las tapas de los portacarbonillas e inserte carbonillas idénticas.

¿Qué accesorios se incluyen con la Makita 3901?

La máquina se entrega con una bolsa para polvo, una llave para contratuerca, una guía de ángulo y una placa de fijación.

¿Cuál es la garantía de la Makita 3901?

Makita garantiza la herramienta contra defectos de fabricación y vicios de material durante un año a partir de la fecha de compra inicial. Para cualquier reclamo, devuelva la herramienta completa a un centro de servicio autorizado.

MANUAL DE USUARIO 3901 MAKITA

MANUAL DE INSTRUCCIONES

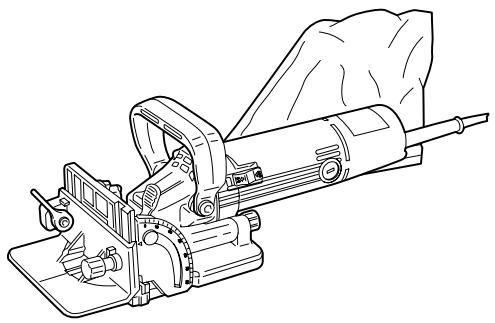

Plate Joiner Lamelleuse Engalletadora

3901

004573

DOBLE AISLAMIENTO

DOBLE AISLAMIENTO

DOBLE AISLAMIENTO

ADVERTENCIA:

Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.

GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.

ESPECIFICACIONES EN INGLÉS

Model	3901
Max. Cutting depth	20 mm (25/32")
No load speed (RPM)	10,000/min.
Overall length	307 mm (12-1/16")
Net weight	2.8 kg (6.1 lbs)

ESPECIFICACIONES EN ESPAÑOL

Modelo	3901
Especillas de electricas en México	115 V ~ 5,6 A 50/60 Hz
Profundidad de corte maximal	20 mm (25/32")
Revoluciones por minuto (r.p.m.)	10 000/min.
Longitudual total	307 mm (12-1/16")
Peso neto	2,8 kg (6,1 lbs)

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de país a país.

NORMAS GENERALES DE SEGURIDAD

AVISO:

Lea todas las instrucciones. Si no cumple con las instrucciones aquí detalladas, se puede producir una descarga eléctrica, incendio y/o heridas de gravedad. El término "herramienta eléctrica" en todas las advertencias que figuran a continuación se refiere a la herramienta eléctrica alimentada por la red principal (con cable) o a la operada por batería (sin cable).

GUARDE ESTAS INSTRUCCIONES

Seguridad del área de trabajo

1. Mantenga el área de trabajo limpia y bien iluminada. Las áreas oscuras y desordenadas son propensas a accidentes.
2. No opere herramientas eléctricas en atmósferas explosivas tales como en presencia de polvo, gases o líquidos inflamables. Las herramientas eléctricas producen chispas que pueden encender el polvo o los gases.
3. Mantenga a los niños y personas cercanas alejadas cuando opera la herramienta eléctrica. Si se distrae, puede perder el control de la herramienta.

Seguridad eléctrica

1. El enchufe de la herramienta eléctrica debe coincidir con la ficha. Nunca modifique el

enchufe. No use nunca adaptador con las herramientas eléctricas a tierra (a casa). Los enchufes sin modificar y las fichas correspondientes reducen el riesgo de descarga eléctrica.

1. Evite el contacto corporal con superficies a masa (a tierra) tales como radiadores, tuberías, refrigeradores y hornillos. Se corre más riesgo de sufrir una descarga eléctrica si el cuerpo está a tierra.
2. No exponga las herramientas eléctricas a la lluvia o a la humedad. Si ingresa agua en la herramienta eléctrica, aumenta el riesgo de sufrir una descarga eléctrica.
3. No tire del cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, aceite, objetos cortantes o piezas móviles. Los cables dañados o atrapados aumentan el riesgo de sufrir una descarga eléctrica.
4. A la hora de operar una herramienta eléctrica en el exterior, utilice un prolongador apropiado. Si lo utiliza, se reduce el riesgo de sufrir una descarga eléctrica.

Seguridad personal

1. Esté atento, preste atención a lo que está haciendo y utilice su sentido común cuando opera una herramienta eléctrica. No utilice la herramienta eléctrica cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción cuando opera la máquina puede dar como resultado heridas personales graves.
2. Utilice equipos de seguridad. Utilice siempre protección ocular. Los equipos de seguridad como máscaras para protegerse del polvo, calzado antideslizante o protección para los oídos, que se utilicen en condiciones adecuadas, reducen el riesgo de sufrir heridas personales.
3. Evite el encendido accidental de la herramienta. Asegúrese de que el interruptor se encuentre en

posición de apagado (OFF) antes de enchufar la herramienta. Si transporta la herramienta eléctrica con su dedo en el interruptor o si enchufa la herramienta cuando está encendida (ON) puede haber accidentes. 12. Retire todas las llaves y tuercas de ajuste antes de encender la herramienta eléctrica. Si deja una de estas adherida a una parte giratoria de la herramienta eléctrica puede sufrir daños en su persona. 13. No haga demasiadas cosas al mismo tiempo. Mantenga la postura y el equilibrio en todo momento. De esta manera, tendrá un mejor control de la herramienta eléctrica en situaciones inesperadas. 14. Utilice ropa adecuada. No utilice ropa holgada ni joyas. Mantenga su cabello, ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas y el cabello pueden atascarse en las piezas móviles. 15. Si se proveen dispositivos para la conexión de extracción y recolección de polvo, asegúrese de que estén correctamente conectados y sean adecuadamente utilizados. La utilización de estos dispositivos puede reducir los riesgos relacionados con el polvo.

Mantenimiento y uso de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica adecuada hará un trabajo mejor a la velocidad para la que ha sido fabricada.
2. No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reemplazada.
3. Desconecte el enchufe de la fuente de energía y/o la batería de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o guardar las herramientas eléctricas. Dichas medidas de seguridad preventivas reducen el riesgo de que la herramienta se opere accidentalmente.
4. Guarde la herramienta eléctrica que no use fuera del alcance de los niños y no permita que las personas que no están familiarizadas con ella o con las instrucciones la operen. Las herramientas eléctricas son peligrosas en manos de personas que no saben operarlas.
5. Realice el mantenimiento de la herramienta eléctrica. Verifique que no está mal alineada, que las uniones de las partes móviles no estén flojas, que no haya piezas rotas y que no existan otras condiciones que puedan afectar el funcionamiento de la herramienta eléctrica. Si está dañada, haga reparar la herramienta eléctrica antes de utilizarla. Muchos accidentes

son causados por herramientas eléctricas que no han recibido un mantenimiento adecuado.

1. Mantenga las herramientas de corte limpias y afiladas. Si reciben un mantenimiento adecuado y tienen los bordes afilados, es probable que la herramienta se atasque menos y sea más fácil controlarla.
2. Utilice la herramienta eléctrica, los accesorios, las brocas, etc. de acuerdo con estas instrucciones y de la forma establecida para cada tipo de unidad en particular; tenga en cuenta las condiciones laborales y el trabajo a realizar. Si utiliza la herramienta eléctrica para realizar operaciones distintas de las indicadas, podrá presentarse una situación peligrosa.

Servicio técnico

1. Haga que una persona calificada repare la herramienta utilizando solo piezas de repuesto idénticas. Esto asegura que se mantenga la seguridad de la herramienta eléctrica.
2. Siga las instrucciones para la lubricación y el cambio de accesorios.
3. Mantenga las asas secas, limpias y sin aceite o grasa.

GEB020-1

NORMAS ESPECÍFICAS DE SEGURIDAD

No deje que la comodidad o familiaridad con el producto (a base de usarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para la engalletadora. Si utiliza esta herramienta de forma no segura o incorrecta, podría sufrir graves lesiones personales.

1. Los discos cortadores deben estar clasificados por lo menos para la velocidad recomendada en la herramienta.
2. Siempre use la cubierta protectora. La cubierta protectora protege al operador contra fragmentos rotos del disco cortador y del contacto accidental con el disco.
3. Cuando realice una operación en la que la herramienta eléctrica pudiera entrar en contacto con cableado oculto o su propio cable, sujete la herramienta por las superficies de asimiento aisladas. El contacto con un cable con corriente hará que la corriente circule por las partes metálicas de la herramienta y electrocute al operador.
4. Use solo discos cortadores específicos para esta herramienta.
5. Nunca opere la herramienta con el disco cortador bloqueado en posición descubierta o sin la cubierta protectora en su lugar.
6. Asegúrese de que el disco cortador se desliza con agilidad antes de la operación.
7. Inspeccione los discos cortadores cuidadosamente para ver si hay grietas o daños antes de comenzar la operación. Reemplace los discos cortadores inmediatamente si se agrietan o dañan.
8. Asegúrese de que la brida encaje en el hueco del enrejado al instalar el disco cortador.
9. Inspeccione y elimine todos los clavos y objetos extraños de las piezas de trabajo antes de la operación.
10. Siempre coloque las piezas de trabajo sobre una mesa de trabajo estable.
11. Fije las piezas de trabajo con firmeza con la abrazadera o con el tornillo de la mesa de trabajo.
12. NO SE PONGA NUNCA guantes para trabajar con la herramienta.
13. Sujete la herramienta firmemente con ambas manos.
14. Mantenga sus manos y cuerpo alejados de la sección de corte.
15. Ejecute la herramienta por un momento sin apuntar el disco cortador a nadie. Observe si hay vibración o tambaleo que pudiera indicar una mala instalación o alineación del disco cortador.
16. Nunca sujete las piezas de trabajo mientras el disco cortador esté girando.
17. No deje la herramienta en marcha sin supervisión.
18. Siempre asegúrese de que la herramienta está apagada y desconectada antes de realizar cualquier ajuste o reemplazo del disco cortador.
19. Algunos materiales contienen sustancias químicas que pueden ser tóxicas. Tome precauciones para evitar la inhalación de polvo o que este tome contacto con la piel. Consulte la información de seguridad del proveedor de los materiales.
20. Evite el uso de discos cortadores desafilados o dañados.
21. Evite el uso de la herramienta con las protecciones dañadas.

GUARDE ESTAS INSTRUCCIONES

AVISO:

El mal uso o incumplimiento de las reglas de seguridad descritas en el presente manual de instrucciones puede ocasionar graves lesiones personales.

SÍMBOLOS

USD201-2

A continuación se muestran los símbolos utilizados para la herramienta.

V . voltios

A. .amperios

Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. hercios

~ corriente alterna

---

---

---

---

• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -

Construcción clase II

.../min. revoluciones, alternaciones o carreras por minuto

• Asegúrese siempre de que la herramienta está apagada y desenchufada antes de ajustar o comprobar cualquier función en la herramienta.

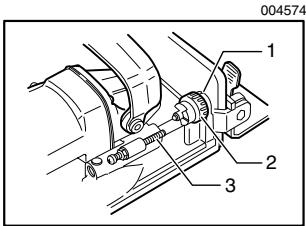

Ajuste de la profundidad de corte

1. Puntero
2. Tapón
3. Tornillo de ajuste

Es posible preajustar 6 profundidades de corte de acuerdo al tamaño de la fresa a ser realizada o cuando se recortan los paneles de la pared o techo como se explicó anteriormente. Rote el tope hasta que el puntero apunte al tamaño apropiado marcado sobre el tope.

Consulte la tabla a continuación para la correspondencia entre los tamaños marcados sobre el tope y el tamaño de la fresa. Las afinaciones en la profundidad de corte se pueden hacer al girar el tornillo de ajuste después de haber aflojado la tuerca hexagonal. Puede que esto sea necesario antes de que el disco cortador haya sido afilado varias veces.

006423

Tamaño en el tope	0	10	20	S	D	MAX
Tamaño de la fresa	0	10	20	—	—	—
Profundidad de corte	8 mm (5/16")	10 mm (0,4")	12,3mm (0,48")	13 mm (0,51")	14,7mm (0,58")	20 mm (0,8")

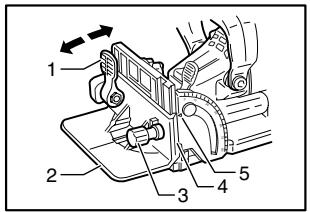

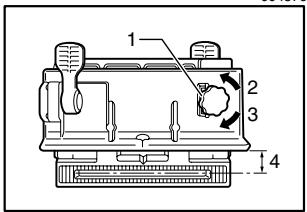

Guía de ángulo

La guía de ángulo puede moverse hacia arriba y abajo para ajustar la posición del disco cortador en relación con la parte superior de la pieza de trabajo.

004575

1. Palanca de bloqueo
2. Guía de ángulo
3. Manija
4. Escala
5. Puntero

Para ajustar la altura de la guía de ángulo, afloje la palanca de bloqueo hacia abajo y gire la perilla hasta que el puntero apunte a la graduación deseada en la regla de medición marcada en la guía de ángulo. Después apriete la palanca de bloqueo hacia arriba para fijar la guía de ángulo.

La regla de medición en la guía de ángulo indica la distancia desde la parte superior de la pieza hasta el centro del grosor del disco cortador.

1. Manija
2. Abajo
3. Arriba
4. Centro del grosor del disco cortador

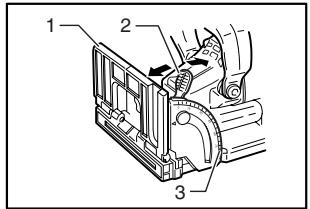

Cerco

El ángulo del cerco puede ajustarse entre 0° y 90° (topes positivos a los 0°, 45° y 90°). Para ajustar el ángulo, afloje la palanca de bloqueo e incline el cerco hasta que el puntero apunte a la graduación deseada en la regla de medición del ángulo. Luego apriete la palanca de bloqueo para fijar el cerco.

1. Cerco
2. Palanca de bloqueo
3. Regla de medición de ángulo

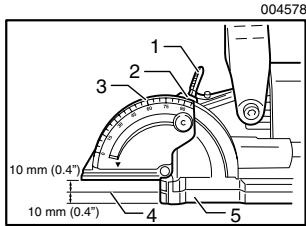

Cuando el cerco está puesto a 90° , tanto la distancia entre el centro del grosor del disco cortador y el cerco, como la distancia entre el centro del grosor del disco cortador y el fondo de la base, será de 10 mm (0,4")

1. Palanca de bloqueo
2. Puntero
3. Regla de medición de ángulo
4. Centro del grosor del disco cortador
5. Base

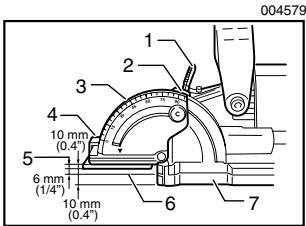

Placa de presión

Use la placa de presión como se ilustra en las figuras cuando el corte haga ranuras en las piezas de trabajo pequeñas.

1. Palanca de bloqueo
2. Puntero
3. Regla de medición de ángulo
4. Placa de fijación
5. Grosor de placa de presión
6. Centro del grosor del disco cortador
7. Base

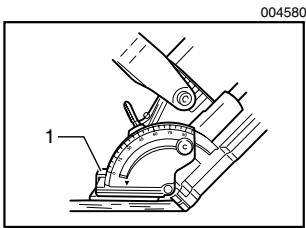

004580

1. Placa de fijación

Accionamiento del interruptor

1. Interruptor deslizable

PRECAUCIÓN:

• Antes de enchufar la herramienta, verifique siempre que el interruptor deslizable se accione debidamente y que vuelva a la posición "OFF" cuando se presione la parte trasera del interruptor deslizable.
• El interruptor puede ser bloqueado en la posición "ON" (encendido) para mayor comodidad del operario durante una utilización prolongada. Tenga precaución cuando bloquee la herramienta en la posición "ON" (encendido) y sujete la herramienta firmemente.

Para poner en marcha la herramienta, deslice el interruptor deslizable hacia la posición "I (ON)". Para una operación continua, presione la parte delantera del interruptor deslizable para bloquearlo.

Para parar la herramienta, presione la parte trasera del interruptor deslizable, luego deslícelo hacia la posición "O (OFF)".

MONTAJE

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta está apagada y desenchufada antes de realizar cualquier trabajo en la herramienta.

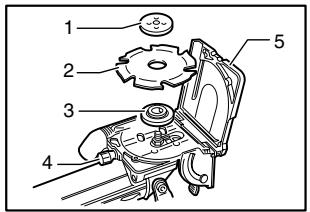

Extracción e instalación del disco cortador

1. Tuerca
2. Disco cortador
3. Brida interior
4. Tornillo de fijación
5. Cubierta protectora del disco cortador

PRECAUCIÓN:

• Al instalar el disco cortador, monte la brida interior con el lado con la marca "22" hacia usted.

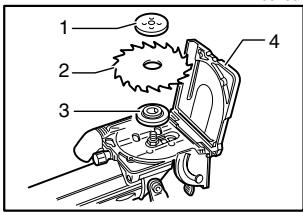

• Al instalar el disco de la sierra, monte la brida interior con el lado con la marca "22" hacia la herramienta.

Para quitar el disco cortador, afloje el tornillo de la abrazadera y abra la cubierta del disco cortador. Empuje el seguro del eje y afloje la tuerca de bloqueo usando la llave para la tuerca de bloqueo. Para instalar el disco cortador, primero monte la brida interior.

Luego monte el disco y la tuerca de bloqueo. Apriete fácilmente la tuerca de bloqueo usando la llave para la misma. Cierre la cubierta del disco cortador y apriete el tornillo de la abrazadera para dejarla fija.

PRECAUCIÓN:

• Use solamente la llave Makita para tuercas de bloqueo proporcionada para quitar o poner el disco cortador.
• Siempre verifique la profundidad de corte antes de reemplazar el disco cortador. Reajuste en caso de ser necesario.

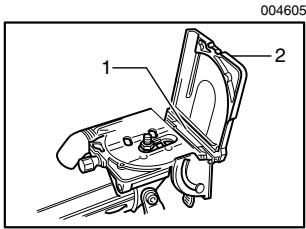

Bolsa recolectora de polvo

1. Bolsa recolectora
2. Sujetador
3. Boquilla para polvo

Para adherir la bolsa recolectora de polvo, encájela en la boquilla para el polvo. Si la bolsa recolectora de polvo se convierte en un obstáculo para su trabajo, gire la boquilla para el polvo y cambie la posición de la bolsa.

Cuando la bolsa recolectora de polvo está por llenarse, apague y desconecte la herramienta. Extraiga la bolsa recolectora de polvo de la herramienta y jale hacia afuera el sujetador de la bolsa. Vacíe la bolsa al golpetearla ligeramente para eliminar todo el polvo posible.

NOTA:

• Si conecta una aspiradora Makita a su engalletadora, el desempeño de las operaciones será más eficiente y limpio.

OPERACIÓN

Cómo hacer ranuras de unión

Para hacer ranuras de unión, proceda como se indica a continuación:

1. Aproxime las piezas de la forma en como quedarían unidas con la ranura de unión.

Ranura de unión de esquina (Fig. A)

Ranura de unión en forma de colilla-T (Fig. B)

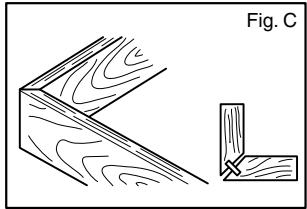

Ranura de unión ingleteada (Fig. C)

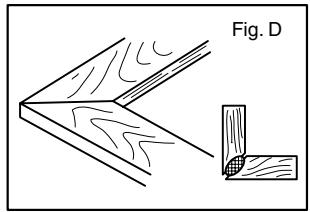

Ranura de unión de marco (Fig. D)

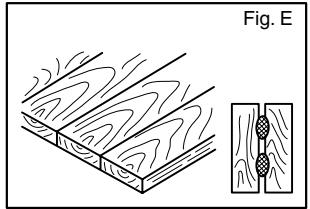

Ranura de unión de borde-a-borde (Fig. E)

1. Marque el centro de las ranuras que se planean hacer sobre la pieza de trabajo utilizando un lápiz.

NOTA:

El centro de las ranuras debe estar al menos a 50 mm (2") de los bordes exteriores de las piezas de trabajo.

Deje entre 100 mm y 150 mm (entre 4" y 6") entre las ranuras en las aplicaciones de fresado múltiple.

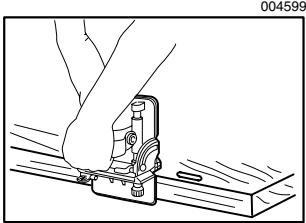

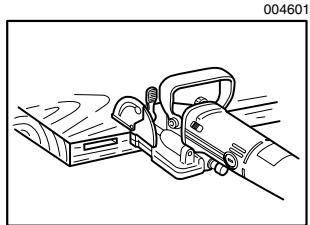

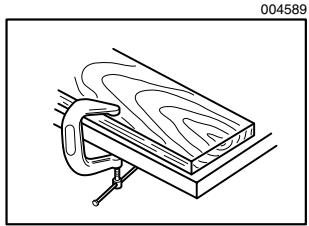

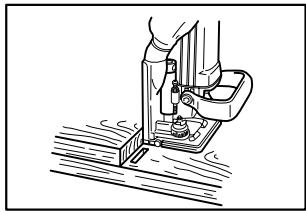

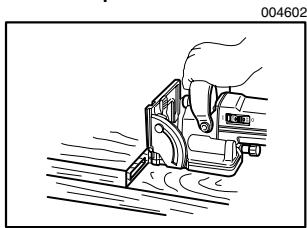

3. Solamente para ranuras de unión de esquina y de forma de colilla-T

Sujete con la abrazadera la pieza vertical a la mesa de trabajo.

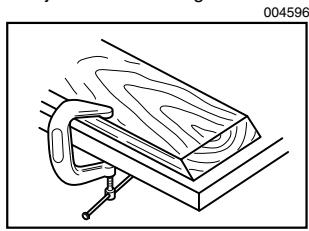

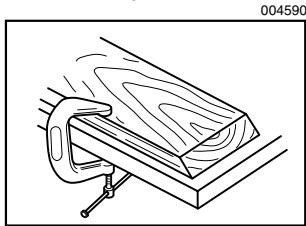

Solamente para ranuras de unión ingleteada

Sujete con la abrazadera la pieza a la mesa de trabajo con el borde ingleteado de cara arriba.

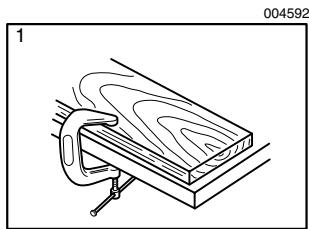

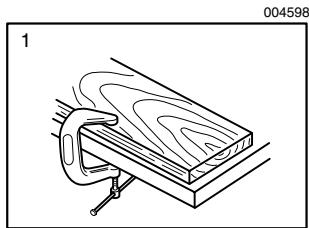

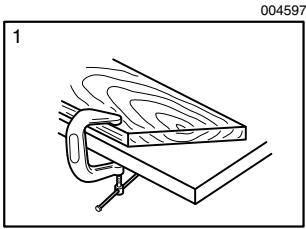

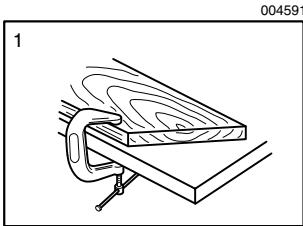

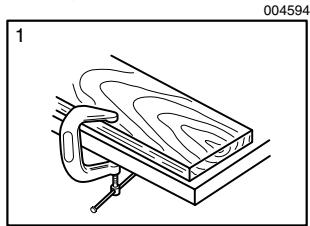

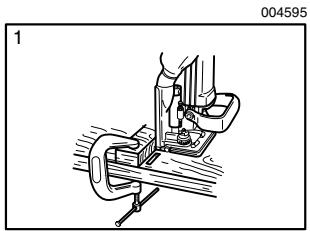

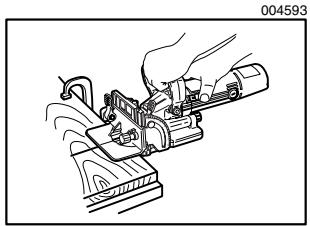

Solamente para ranuras de unión de marco y de borde-a-borde

Sujete la pieza con la abrazadera a la mesa de trabajo.

1. Para ranuras de unión de marco

1. Para ranuras de unión borde-a-borde
2. Ajuste la profundidad de corte de acuerdo al tamaño de la fresa a ser utilizada. Consulte la tabla en la sección de "Ajuste de la profundidad de corte".
3. Ajuste la altura de la guía de ángulo de tal manera que el disco cortador esté al centro del grosor del tablón.
4. Alinee la marca central en la base con la línea hecha con el lápiz sobre la pieza de trabajo.

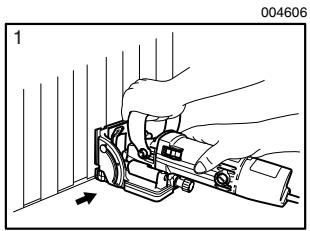

1. Encienda la herramienta y empuje con cuidado para extender el disco cortador hacia la pieza de trabajo.
2. Regrese con cuidado la herramienta a la posición original desde que el tornillo de ajuste haga contacto con el tope.
3. Solamente para ranuras de unión de esquina y de forma de colilla-T

Sujete con la abrazadera la pieza horizontal a la mesa de trabajo.

1. Para ranuras de unión de esquina

1. Para ranuras de unión en forma de colilla-T

Solamente para ranuras de unión ingleteada

Sujete con la abrazadera la otra pieza a la mesa de trabajo con el borde ingleteado de cara arriba.

Solamente para ranuras de unión de marco y de borde-a-borde

Sujete con la abrazadera la otra pieza a la mesa de trabajo.

1. Para ranuras de unión de marco

1. Para ranuras de unión borde-a-borde

10. Solamente para ranuras de unión de esquina. Coloque la herramienta sobre la pieza de trabajo de tal forma que el disco cortador esté de cara abajo.

Solamente para ranuras de unión en forma de colilla-T

Retire la guía de ángulo de la herramienta. Coloque la herramienta sobre la pieza de trabajo de tal forma que el disco cortador esté de cara abajo.

1. Repita los pasos del 6 al 8 para cortar las ranuras en la pieza de trabajo horizontal o en la otra pieza.

Si no requiere centrar el disco cortador en el grosor del tablón, proceda como se indica a continuación:

Solamente para ranuras de unión de esquina, ingleteada, de marco y de borde-a-borde

• Retire la guía de ángulo de la herramienta. Ponga el cerco a 90° para ranuras de unión de esquina, de marco y de borde-a-borde y a 45° para ranuras de unión ingleteada.
• Siga los pasos del 1 al 11 excluyendo los pasos 5 y 10 descritos anteriormente.

Solamente para ranuras de unión en forma de colilla-T

• Aproxime las piezas de la forma en como quedarían unidas con la ranura de unión.
• Coloque la pieza de trabajo vertical sobre la horizontal. Sujete con la abrazadera ambas piezas a la mesa de trabajo. Retire la guía de ángulo de la herramienta.
• Siga los pasos 2, 4, 6, 7, 8 y 11 descritos anteriormente.

Cómo recortar paneles de pared y techo

Primero desconecte la herramienta. Abra la cubierta protectora del disco cortador y cámbiela con un disco de sierra circular opcional de 110mm (4 - 3 / 8 ) de diámetro.

1. Tuerca
2. Disco de sierra circular
3. Brida interior
4. Cubierta protectora del disco cortador

Consulte la sección "Extracción e instalación del disco cortador" que se describe anteriormente. Retire el revestimiento de hule de la base. Luego cierre y fije la cubierta protectora del disco cortador. Ahora la profundidad máxima de corte es de 25mm (1").

1. Revestimiento de hule
2. Cubierta protectora del disco cortador

PRECAUCIÓN:

• Ponga mucho cuidado y atención de que el disco cortador haya sido montado apropiadamente sobre el huso entre la brida interior y la tuerca de bloqueo. Asegúrese de apretar fácilmente la tuerca de bloqueo.

Ponga la seguridad de corte a "MAX". Descanse la base sobre el suelo (al recortar paneles de pared) o sobre la pared (al recortar paneles de techo). Recorte los paneles de pared o techo utilizando el suelo o la pared como guías. Alimente la herramienta hacia la dirección de la flecha.

1. Al recortar los paneles de pared

1. Al recortar los paneles de techo

PRECAUCIÓN:

• Antes de recortar los paneles, revise la pared o el techo cuidadosamente para evitar el corte accidental de cables eléctricos, clavos u otros objetos ajenos.
• Siempre reinstale el revestimiento de goma después de recortar los paneles. Si se hacen cortes de ranuras para fresas sin el revestimiento de goma adecuadamente instalado en la herramienta, esta podrá resbalar accidentalmente sobre la pieza de trabajo causando la pérdida del control de la herramienta. Cuando instale el revestimiento de goma, enganchelo siempre en la parte inferior de la abertura frontal.

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese de que la herramienta está apagada y desenchufada antes de intentar realizar una inspección o mantenimiento.

Reemplazo de las escobillas de carbón

1. Marca límite

Extraiga e inspeccione regularmente las escobillas de carbón. Sustitúyalas cuando se hayan gastado hasta la marca límite. Mantenga las escobillas de carbón limpias de forma que se deslicen libremente en los portaescobillas. Ambas escobillas de carbón deberán ser sustituidas al mismo tiempo. Use únicamente escobillas de carbón originales.

Utilice un destornillador para quitar los tapones portaescobillas. Extraiga las escobillas gastadas, inserte las nuevas y vuelva a colocar los tapones portaescobillas.

1. Tapa del carbón 2. Destornillador

Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en Centros de Servicio Autorizados por Makita, empleando siempre repuestos Makita.

ACCESORIOS

PRECAUCIÓN:

• Estos accesorios o acoplamientos están recomendados para usar con su herramienta Makita especificada en este manual. El empleo de cualquier otro accesorio o acoplamiento conlleva un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido.

Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicio Makita local.

• Guía de ángulo
• Bolsa recolectora de polvo
• Placa de presión 4
• Llave de tuerca de bloqueo 20
• Disco cortador 100-4
• Disco de sierra de corte transversal
• Disco de sierra combinado
• Hoja de sierra con punta de carburo

EN0006-1

GARANTÍA LIMITADA MAKITA DE UN AÑO

Política de garantía

Cada herramienta Makita es inspeccionada y probada exhaustivamente antes de partir de fábrica. Se garantiza que va a estar libre de defectos de mano de obra y materiales por el período de UN AÑO a partir de la fecha de compra original. Si durante este período de un año se desarrollase algún problema, retorne la herramienta COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección muestra que el problema ha sido causado por mano de obra o material defectuoso, Makita la reparará (o a su opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando:

se hayan hecho o intentado hacer reparaciones por otros; - se requieran reparaciones debido al desgaste normal; - la herramienta haya sido abusada, mal usada o mantenida indebidamente; se hayan hecho alteraciones a la herramienta.

EN NINGÚN CASO MAKITA SE HARÁ RESPONSABLE DE NINGÚN DAÑO INDIRECTO, FORTUITO O CONSECUENCIAL DERIVADO DE LA VENTA O USO DEL PRODUCTO.

ESTA RENUNCIA SERÁ APLICABLE TANTO DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA GARANTÍA.

MAKITA RENUNCIA LA RESPONSABILIDAD POR CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO GARANTÍAS IMPLÍCITAS DE “COMERCIABILIDAD” E “IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.

Esta garantía le concede a usted derechos legales específicos, y usted podrá tener también otros que varían de un estado a otro. Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuenciales, por lo que es posible que la antedicha limitación o exclusión no le sea de aplicación a usted. Algunos estados no permiten limitación sobre la duración de una garantía implícita, por lo que es posible que la antedicha limitación no le sea de aplicación a usted.

ADVERTENCIA

Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado, y otras actividades de la construcción contienen sustancias químicas reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos productos químicos son:

• plomo de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y
• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone variará, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada, y póngase el equipo de seguridad indicado, tal como estas máscaras contra el polvo que están especialmente diseñadas para filtrar partículas microscópicas.

Makita Corporation of America

2650 Buford Hwy., Buford, GA 30518
