Type de produit	Fraiseuse à lamelles (lamelleuse)
Marque	MAKITA
Modèle	3901
Profondeur de coupe maximale	20 mm (25/32")
Vitesse à vide	10 000 tr/min
Longueur totale	307 mm (12-1/16")
Poids net	2,8 kg (6,1 lbs)
Alimentation	Secteur (avec cordon d'alimentation)
Type d'interrupteur	Interrupteur à glissière avec verrouillage en position marche
Réglage de la profondeur	6 positions préréglables (0, 10, 20, S, D, MAX)
Guide d'angle	Hauteur réglable avec échelle graduée
Plaque frontale	Inclinable de 0° à 45° avec arrêts fixes à 0°, 45°, 90°
Capacité de la lame	Lames à lamelles ou lame de scie circulaire (Ø 110 mm) en option
Système d'aspiration	Raccord pour aspirateur avec sac à poussières inclus
Accessoires fournis	Sac à poussières, clé à contre-écrou, guide d'angle, plaque de fixation
Entretien	Remplacement des charbons, nettoyage régulier
Sécurité	Protecteur de lame, blocage de l'arbre, verrouillage de l'interrupteur
Garantie	1 an contre les défauts de fabrication et vices de matériel

FOIRE AUX QUESTIONS - 3901 MAKITA

Quelle est la profondeur de coupe maximale de la Makita 3901 ?

La profondeur de coupe maximale est de 20 mm (25/32").

Comment régler la profondeur de coupe sur la Makita 3901 ?

Tournez la butée jusqu'à ce que l'index pointe sur la taille souhaitée (0, 10, 20, S, D, MAX). Pour un réglage fin, desserrez l'écrou hexagonal et tournez la vis de réglage.

Puis-je utiliser une lame de scie circulaire sur la lamelleuse Makita 3901 ?

Oui, vous pouvez remplacer la lame à lamelles par une lame de scie circulaire d'un diamètre de 110 mm (4-3/8") pour couper des panneaux muraux ou de plafond. Réglez alors la profondeur sur MAX.

Comment changer la lame sur la Makita 3901 ?

Débranchez l'outil. Desserrez la vis du couvercle de lame, ouvrez-le, appuyez sur le blocage de l'arbre et desserrez le contre-écrou avec la clé fournie. Remontez le flasque intérieur, la lame, puis le contre-écrou et serrez fermement.

Quels types d'assemblages puis-je réaliser avec la lamelleuse Makita 3901 ?

Vous pouvez réaliser des assemblages en angle, en T, à onglet, de cadre et chant sur chant. Le guide d'angle se règle pour centrer la lame dans l'épaisseur de la pièce.

Comment fixer le sac à poussières sur la Makita 3901 ?

Insérez le sac à poussières dans le raccord situé à l'arrière de l'outil. Vous pouvez tourner le raccord pour modifier la position du sac. Lorsqu'il est à moitié plein, videz-le en ouvrant la fermeture à glissière.

Que faire si l'interrupteur ne fonctionne pas correctement ?

Assurez-vous que l'outil est débranché. Vérifiez que l'interrupteur à glissière revient en position OFF lorsque la partie arrière est enfoncée. Si le problème persiste, contactez un centre de service Makita agréé.

Comment entretenir les charbons de la Makita 3901 ?

Vérifiez régulièrement l'usure des charbons. Remplacez-les par paire lorsqu'ils sont usés jusqu'au trait de limite d'usure. Utilisez un tournevis pour retirer les bouchons de porte-charbon et insérez des charbons identiques.

Quels accessoires sont fournis avec la Makita 3901 ?

La machine est livrée avec un sac à poussières, une clé à contre-écrou, un guide d'angle et une plaque de fixation.

Quelle est la garantie de la Makita 3901 ?

Makita garantit l'outil contre les défauts de fabrication et vices de matériel pendant un an à compter de la date d'achat initial. Pour toute réclamation, retournez l'outil complet à un centre de service agréé.

MODE D'EMPLOI 3901 MAKITA

Pour votre propre sécurité, prière de lire attentivement avant l'utilisation.

GARDER CES INSTRUCTIONS POUR REFERENCE ULTÉRIEURE.

ADVERTENCIA:

Modèle	3901
Profondeur de coupe max.	20 mm (25/32")
Vitesse à vide (T/MIN)	10,000/min.
Longueur totale	307 mm (12-1/16")
Poids net	2.8 kg (6.1 lbs)

• Le fabricant se réserve le droit de modifier sans avertissement les spécifications. Note: Les spécifications peuvent varier selon les pays.

Consignes de sécurité générales

GEA001-3

Veuillez lire l'ensemble des présentes instructions. Il y a risque de choc électrique, d'incendie et/ou de blessure grave si toutes les instructions énumérées ci-dessous ne sont pas respectées. Dans tous les avertissements ci-dessous, le terme "outil électrique" fait référence aux outils électriques qui fonctionnent sur le secteur (avec un cordon d'alimentation) et aux outils électriques alimentés par batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien éclairée. Les zones de travail encombrées et sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans des atmosphères explosives, telles qu'en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles au contact desquelles la poussière ou les vapeurs risqueraient de s'enflammer.
3. Assurez-vous qu'aucun enfant ou passant ne s'approche pendant que vous utilisez un outil électrique. Vous risquez de perdre la maîtrise de l'outil si leur attention est détournée.

Sécurité en matière d'électricité

1. La fiche des outils électriques doit être conçue pour la prise de courant utilisée. Ne modifiez jamais la fiche de quelque façon que ce soit. N'utilisez aucun adaptateur de fiche sur les outils électriques avec mise à la terre. En ne modifiant pas les fiches et en les insérant dans des prises de courant pour lesquelles elles ont été conçues, vous réduirez les risques de choc électrique.
2. Évitez tout contact corporel avec les surfaces mises à la terre, telles que les tuyaux, radiateurs, cuisinières et réfrigerateurs. Le risque de choc électrique augmentera si votre corps se trouve mis à la terre.
3. N'exposez pas les outils électriques à la pluie et évitez qu'ils ne soient mouillés. Les risques de choc électrique augmentent lorsque de l'eau pénètre dans un outil électrique.
4. Ne maltraitez pas le cordon. N'utilisez jamais le cordon pour transporter l'outil électrique, pour tirer dessus ou pour le débrancher. Maintenez le cordon à l'écart des sources de chaleur, de l'huile, des objets à bords tranchants et des pièces en mouvement. Le risque de choc électrique augmente lorsque les cordons sont endommagés ou enchevêtrés.
5. Lorsque vous utilisez un outil électrique à l'extérieur, utilisez un cordon prolongateur prévu à cette fin. Les risques de choc électrique diminuent lorsqu'un cordon conçu pour l'extérieur est utilisé.

Sécurité personnelle

1. Restez alerte, attentif à vos mouvements et faites preuve de bon sens lorsque vous utilisez un outil électrique. Evitez d'utiliser un outil électrique si vous êtes fatigué ou si vous avez pris une drogue, de l'alcool ou un médicament. Un moment d'inattention pendant l'utilisation d'un outil électrique peut entraîner une grave blessure.
2. Utilisez des dispositifs de sécurité. Portez toujours des lunettes de protection. Les risques

de blessure diminueront si vous utilisez des dispositifs de sécurité tels qu'un masque antipoussière, des chaussures à semelle antidérapante, une coiffure résistante ou une protection d'oreilles. 11. Prévenez tout démarrage accidentel. Assurez-vous que l'interrupteur est en position d'arrêt avant de brancher l'outil. Vous ouvrez grande la porte aux accidents si vous transportez les outils électriques en gardant le doigt sur la gachette ou si vous les branchez alors que l'interrupteur se trouve en position de marche. 12. Retirez toute clé de réglage ou autre type de clé avant de mettre l'outil sous tension. Toute clé laissée en place sur une pièce rotative de l'outil électrique peut entraîner une blessure. 13. Maintenez une position stable. Assurez-vous d'avoir une bonne prise au sol et une bonne position d'équilibre en tout temps. Vous aurez ainsi une meilleure maîtrise de l'outil en cas de situation imprévue. 14. Portez des vêtements ajustés. Ne portez ni vêtements amples ni bijoux. Vous devez maintenir cheveux, vêtements et gants à l'écart des pièces en mouvement. Les pièces en mouvement risqueraient de happer les vêtements amples, les bijoux ou les cheveux longs. 15. Si des accessoires sont fournis pour raccorder un appareil d'aspiration et de collecte de la poussière, assurez-vous que les raccordements sont corrects et que l'appareil est bien utilisé. L'utilisation de tels accessoires permet de réduire les risques liés à la présence de poussière dans l'air.

Utilisation et entretien des outils électriques

1. Ne forcez pas l'outil électrique. Utilisez l'outil électrique ajusté suivant le type de travail à effectuer. Si vous utilisez l'outil électrique ajusté et respectez le régime pour lequel il a été conçu, il effectuera un travail de qualité et de façon plus sécuritaire.
2. N'utilisez pas l'outil électrique s'il n'est pas possible de mettre sa gachette en position de marche et d'arrêt. Un outil électrique dont l'interrupteur est défectueux représente un danger et doit être réparé.
3. Débranche la fiche de la source d'alimentation et/ou retirez le bloc-pile de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. Ces mesures préventives réduiront les risques de démarrage accidentel de l'outil électrique.
4. Après l'utilisation d'un outil électrique, rangez-le hors de portée des enfants et ne laïsez aucune personne l'utiliser si elle n'est pas familiarisée avec l'outil électrique ou les générales instructions d'utilisation. Les outils électriques

représentant un danger entre les mains de personnes qui n'en connaissent pas le mode d'utilisation.

1. Ne négligez pas l'entretien des outils électriques. Assurez-vous que les pièces mobiles ne sont ni désalignées ni coincées, qu'aucune pièce n'est cassée et que l'outil électrique n'a subi aucune dégradation pouvant affecter son bon fonctionnement. Si l'outil électrique est endommagé, faites-le réparer avant de l'utiliser à nouveau. De nombreux accidents sont causés par des outils électriques mal entretenus.
2. Maintenez les outils tranchants bien aiguisés et propres. Un outil tranchant dont l'entretien est effectué correctement et dont les bords sont bien aiguisés risquera moins de se coincer et sera plus facile à maîtriser.
3. Utilisez l'outil électrique, ses accessoires, ses embouts, etc., en respectant les présentes instructions et de la façon prévue pour ce type particulier d'outil électrique, en tenant compte des conditions de travail et du type de travail à effectuer. L'utilisation d'un outil électrique à des fins autres que celles prévues est potentiellement dangereuse.

Service

1. Faites réparer votre outil électrique par un réparateur qualifié qui utilise des pièces de rechange identiques aux pièces d'origine. Cela permettra d'assurer le maintien de la sûreté de l'outil électrique.
2. Suivez les instructions de lubrification et de changement des accessoires.
3. Maintenez les poignées sèches, propres et exemptes d'huile ou de graisse.

GEB020-1

Règles de sécurité particulières

NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec l'outil, en négligent le respect rigoureux des règles de sécurité qui accompagnent la fraiseuse à lamelles. L'utilisation non sécuritaire ou incorrecte de cet outil compte un risque de blessure grave.

1. Les lames doivent être homologuées pour une vitesse au moins égale à la vitesse recommandée sur l'outil. Une lame se déplaçant à une vitesse supérieure à sa vitesse homologuée risque de voler en éclats et de causer des blessures.
2. Utilisez toujours le protecteur. Le protecteur protège l'utilisateur contre les fragments de lame cassée et contre tout contact accidentel avec la lame.
3. âblage dissimulé ou avec son propre cordon. En cas de contact avec un conducteur sous tension, les pièces métalliques à découvert de l'outil transmettraient un choc électrique à l'utilisateur.
4. Utilisez uniquement les lames spécifiées pour cet outil.
5. N'utilise jamais l'outil sans que le couvercle de lame n'ait été refermé au préalable, et solidement verrouillé dans cette position.
6. Avant la mise en route, assurez-vous que la lame glisse librement et sans entrave dans son logement.
7. Vérifiez attentivement la présence de fissures ou de dommages sur les fers avant d'utiliser l'outil. Remplacez immédiatement tout fer fissuré ou endommagé.
8. Assurez-vous que le flasque s'ajuste bien à l'orifice de l'arbre lorsqu'il installez la lame.
9. Avant de travailler votre pièce, inspectez-la et retirez-en tous les clous ou matériaux autres que la pièce elle-même.
10. Placez toujours les pièces sur un établi stable.
11. Fixez fermement les pièces à travailler au moyen d'un dispositif de serrage ou d'un étau.
12. Ne portez JAMAIS de gants pendant l'utilisation de cet outil.
13. Tenez l'outil fermement à deux mains.
14. Prenez soin de n'approcher ni les mains ni aucune partie de votre corps de la zone de coupe.
15. Faites tourner l'outil un instant, en ne pointant la lame vers personne. Soyez attentif à toute vibration ou sautillant pouvant indiquer que la lame n'est pas bien installée ou est mal équilibrée.
16. Ne placez jamais vos mains sous la pierre alors que la lame tourne.
17. Ne laissez pas l'outil tourner sans surveillance.
18. Pour tout réglage comme pour changer la lame, l'outil doit être mise à l'arrêt et débranchée.
19. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour éviter l'inhalation de ces poussières ou leur contact avec la peau. Conformez-vous aux consignes de sécurité du fournisseur du matériel.
20. N'utilise pas les lames émoussées ou endommagées.
21. N'utilise jamais l'outil avec des protecteurs endommagés.

Avertissement:

Une MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité du présent manuel d'instructions peuvent entraîner une grave blessure.

Symboles

USD201-2

Les symboles utilisés pour l'outil sont présentés ci-dessous.

V. volts

A.. ampères

Hz hertz

courant alternatif

n. vitesse à vide

. construction, catalogue II

/min tours ou alternances par minute

Attention:

Assurez-vous toujours que l'outil est hors tension et débranché avant de l'ajuster ou de vérifier son fonctionnement.

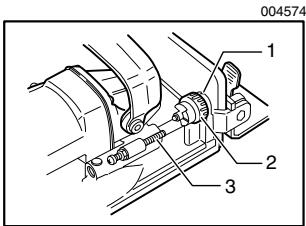

Réglage de la profondeur de coupe

1. Index
2. Butoir
3. Vis de réglage

Il est possible de prérégler 6 profondeurs de coupe suivant la taille de lame à utiliser, ou pour couper des panneaux de mur ou de plafond comme expliqué plus loin. Tournez la butée jusqu'à ce que l'index soit pointé sur la taille appropriée indiquée sur la butée.

Référez-vous au tableau ci-dessous pour connaître la correspondance entre les tailles indiquées sur la butée et la taille de la lame. Vous pouvez ajuster avec précision

la profondeur de coupe en tournant la vis de réglage après avoir desserré l'écrou hexagonal. Cela peut devenir nécessaire après que la lame ait été affûtée de quelques reprises.

006423

Taille sur la butée	0	10	20	S	D	MAX
Taille de lamelle	0	10	20	—	—	—
Profondeurde coupe	8 mm(5/16")	10 mm(0.4")	12.3mm(0.48")	13 mm(0.51")	14.7mm(0.58")	20 mm(0.8")

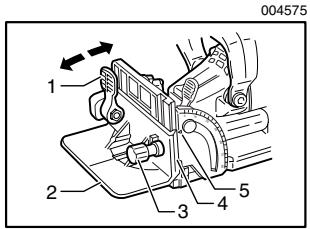

Guide d'angle

Vous pouvez déplacer le guide d'angle vers le haut et le bas pour ajuster la position de la lame par rapport au dessus de la pièce à travailler.

1. Lever de verrouillage
2. Guidage d'angle
3. Bouton
4. Échelle
5. Index

Pour ajuster la hauteur du guide d'angle, desserrez le levier de verrouillage en le déplaçant vers le bas et tournez le bouton jusqu'à ce que l'index soit pointé sur la valeur désirée sur l'échelle graduée du guide d'angle. Serrez ensuite le levier de verrouillage en le déplaçant vers le haut pour immobiliser le guide d'angle.

L'échelle graduée du guide d'angle indique la distance qui sépare le dessus de la pièce à travailler du plan médian de l'épaisseur de la lame.

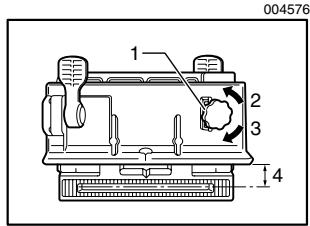

1. Bouton
2. Pour descendre
3. Pour monter
4. Plan médian de l'épaisseur de la lame

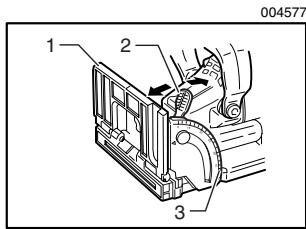

Plaque frontale

Voupez ajuster l'angle de la plaque frontale sur une plaque de à (avec des arrêts fixes sur, et ). Pour ajuster l'angle, desserrez le levier de verrouillage et inclinez la plaque frontale jusqu'à ce que l'index soit pointé sur la valeur désirée sur le secteur angulaire. Serrez ensuite le levier de verrouillage fermement pour immobiliser la plaque frontale.

1. Plaque frontale
2. Levier de verrouillage
3. Secteur angulaire

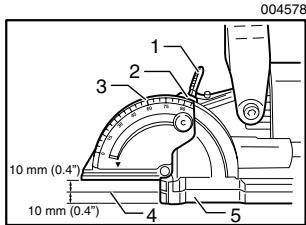

Lorsque la plaque frontale est réglée sur, il y a une distance de 10 mm (0.4^ ), entre la plaque frontale et le plan médian de l'épaisseur de la lame, ainsi qu'entre ce dernier et la face inférieure de la base.

1. Lever de verrouillage
2. Index
3. Secteur angulaire
4. Plan médian de l'épaissur de la lame
5. Base

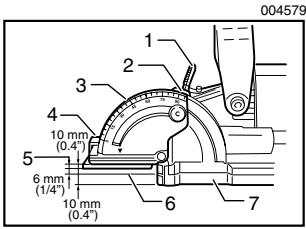

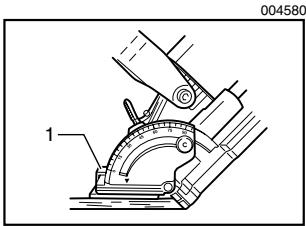

Plaque de fixation

Utilisez la plaque de fixation de la façon indiquée sur les figures lorsque vous coupez des entailles dans des pièces minces.

1. Lever de verrouillage
2. Index
3. Secteur angulaire
4. Plaque de fixation
5. Épaisseur de la plaque de fixation
6. Plan médian de l'épaississement de la lame
7. Base

1. Plaque de fixation

Interrupteur

004581

1. Interrupteur à glissière

Attention:

• Avant de brancher l'outil, assurez-vous toujours que la gachette fonctionne correctement et revient en position d'OFF lorsque la partie arrière de l'interrupteur a glissière est enfoncée.
• Pour rendre le travail de l'utiliser plus confortable lors d'une utilisation prolongée, l'interrupteur peut être verrouillé en position de marche. Soyez prudent lorsque vous verrouillez l'outil en position de marche, et maintenez une poigne solide sur l'outil.

Pour permettre l'outil en marche, faites glisser l'interrupteur à glissière vers la position d"I (ON)". Pour une utilisation continue, appuyez sur la partie avant de l'interrupteur à glissière pour le verrouiller.

Pour arrêter l'outil, appuyez sur la partie arrière de l'interrupteur à glissière, puis faites-le glisser vers la position d"O (OFF)".

Attention:

• Avant d'effectuer toute intervention sur l'outil, assurez-vous toujours qu'il est hors tension et débranche.

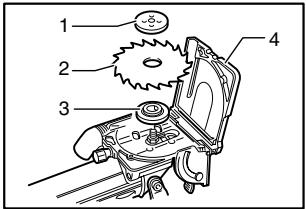

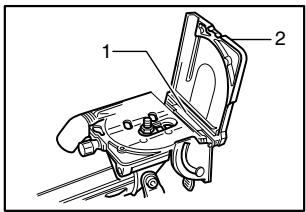

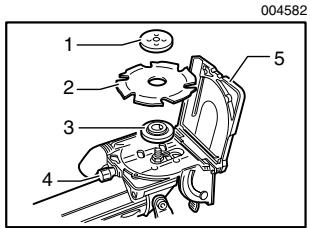

Pose et dépose de la lame

1. Contre-écrou
2. Lame de coupe
3. Flaque intérieure
4. Vis de serrage
5. Couvercle de lame

Attention:

Lorsque vous installez la lame de coupe, montez le flasque interieur avec le côté qui porte l'inscription "22" orienté vers vous.

Lorsque vous installez la lame de scie circulair

Pour retirer la lame, desserrez la vis de serrage et ouvrez le couvercle de lame. Appuyez sur le blocage de l'arbre et desserrez le contre-écrou avec la clé à contre-écrou. Pour installer la lame, montez d'abord le flasque interieur.

Montez ensuite la lame et le contre-écrou. Serrez fermement le contre-écrou avec la clé à contre-écrou. Fermez le couvercle de lame et serrez la vis de serrage pour immobiliser le couvercle de lame.

Attention:

Utilisez exclusivement la clé à contre-écrou Makita fournie pour retirer ou installer la lame. - Après avoir remplacé la lame, vérifie toujours la profondeur de coupe. Si nécessaire, réajustez-la.

Sac à poussières

1. Sac à poussières
2. Pièce de fixation
3. Raccord à poussières

Pour fixer le sac à poussières, insérez-le dans le raccord à poussières. Si le sac à poussières nuit à l'exécution de votre travail, tournez le raccord à poussières pour changer la position du sac.

Quand le sac à poussières est à moitié plein, coupez le contact et débranchez l'util. Retirez le sac à poussières de l'util et ouvrez la fermeture à glissière du sac. Videz le sac en tapant légèrement dessus pour retirer le plus de poussières possible.

• Si vous raccordez votre lamelleuse à un aspirateur MAKITA, votre travail gagnera en propreté et en efficacité.

Pour effectuer des assemblages

Pour effectuer des assemblages, procédez comme suit :

1. Présentez les deux pièces dans la position qui sera la leur une fois l'assemblage réalisé.

Assemblage en angle (Fig. A)

004584

Assemblage en T (Fig. B)

004585

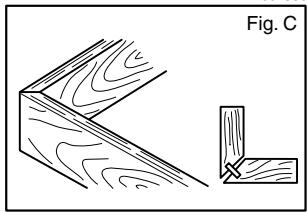

Assemblage à onglet (Fig. C)

004586

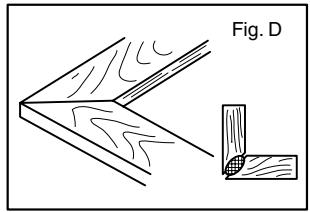

Assemblage de cadre (Fig. D)

004587

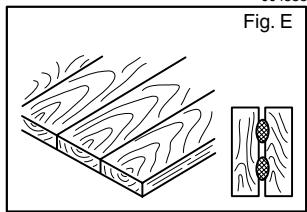

Assemblage chant sur chant (Fig. E)

004588

1. Avec un crayon, faites une marque au centre des entailles à effectuer sur la pièce.

Le centre de chaque entaille doit être au moins à 50 mm (2^ ) du bord extérieur des pièces respectives.

Laissez 100 à 150 mm (4^ - 6^ ) entre les entailles si l'assemblage doit composer plusieurs lamelles.

1. Pour assemblage en angle et assemblage en T uniquement

Fixez la pièce verticale sur l'établi.

004589

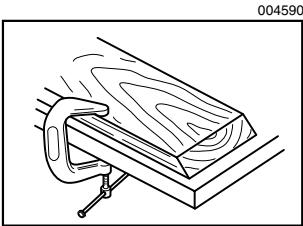

Pour assemblage à onglet uniquement

Fixez une pièce sur l'établi avec le bord en onglet orienté vers le haut.

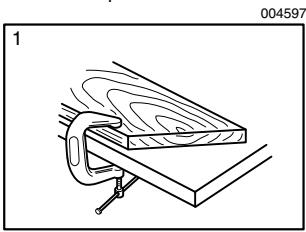

Pour assemblage à cadre et assemblage chant sur chant uniquement

Fixez une pièce sur l'établi.

1. Pour assemblage de cadre

1. Pour assemblage chant sur chant

1. Réglez la profondeur de coupe suivant la taille de la mèche à utiliser. Référez-vous au tableau de la section "Ajustement de la profondeur de coupe".
2. Ajustez la hauteur du guide d'angle de sorte que la lame soit centrée sur le plan médian de l'épaisseur.
3. Alignez la marque centrale de la base sur la ligne tracée au crayon sur la pièce à travailler.

1. Mettez l'outil en marche et poussez-le doucement vers l'avant pour que la lame attienne la pièce à travailler.
2. Ramenez doucement l'outil sur sa position initiale après que la vis de réglage ait atteint la butée.
3. Pour assemblage en angle et assemblage en T uniquement

Fixez la pièce horizontale sur l'établi. 004594 1. Pour assemblage en angle

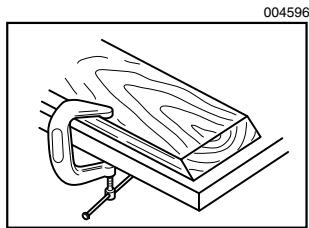

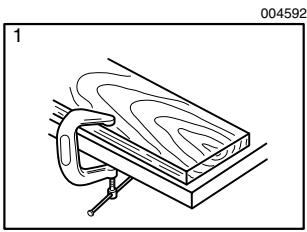

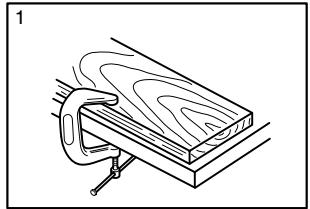

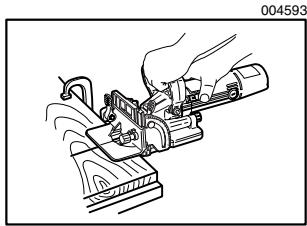

Pour assemblage à onglet uniquement

Fixez l'autre pièce sur l'établi avec le bord en onglet orienté vers le haut.

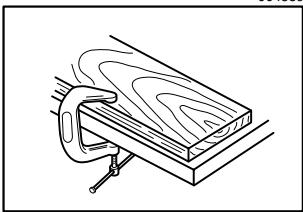

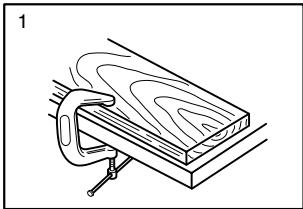

Pour assemblage à cadre et assemblage chant sur chant uniquement

Fixez l'autre pièce sur l'établi.

1. Pour assemblage de cadre

004598 1. Pour assemblage chant sur chant

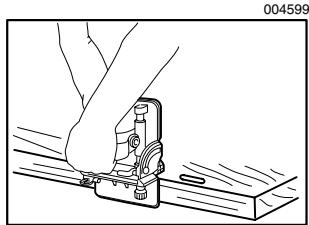

10. Pour assemblage en angle uniquement

Placez l'outil sur la pièce de sorte que la lame soit orientée vers le bas.

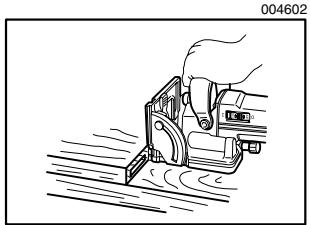

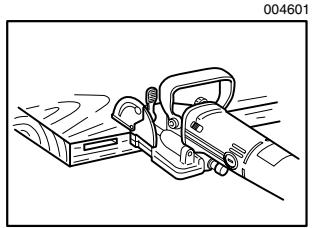

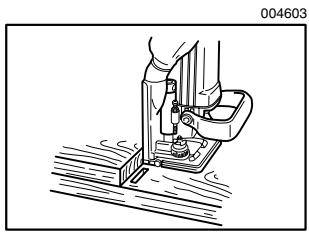

Pour assemblage en t uniquement

Enlevez le guide d'angle de la machine. Placez la machine sur la pièce de façon à ce que la lame soit tournée vers le bas.

1. Répétez les étapes 6 - 8 ouvr les entaillées dans la pièce horizontalement ou dans l'autre pièce.

Si vous n'avez pas besoin de centrer la lame dans l'épaisseur de la planche, procédez comme suit:

Pour assemblage en angle, assemblage à onglet, assemblage à cadre et assemblage chant sur chant uniquement

• Retirez le guide d'angle de l'outil. Réglez la plaque frontale sur pour l'assemblage en angle, l'assemblage à cadre et l'assemblage chant sur chant, ou sur pour l'assemblage à onglet. Suivez les étapes 1 - 11 sauf les étapes 5 et 10 décrites ci-dessus.

Pour joint en t uniquement

• Présentez les deux pièces dans la position qui sera la leur une fois l'assemblage réalisé.
• Disposez la pièce verticale sur la pièce horizontalement. Fixez les deux pièces à l’établi. Enlevez le guide d’angle de la machine. Suivez les étapes 2, 4, 6, 7, 8 et 11 décrites ci-dessus.

Coupe des panneaux muraux ou des plafonds

Débranchez d'abord l'outil. Ouvrez le couvercle de lame et remplacez la lame de coupe par une lame de scie circulaire en option d'un diamètre de 110 mm (4 - 3 / 8^)

004604

1. Contre-écrou
2. Lame de scie circulaire
3. Flaque interieur
4. Couvercle de lame

Référez-vous à la section "Pose et dépose de la lame" ci-dessus. Retirez la garniture en caoutchouc de la base. Ensuite, fermez et immobilisez le couvercle de lame. La profondeur maximale de coupe est alors de 25 mm (1").

004605

1. Garniture en caoutchouc
2. Couvercle de lame

Attention:

Assurez-vous bien que la lame est correctement montée sur l'arbre de l'outil entre le flasque interieur et le contre-écrou. Assurez-vous d'avoir fermement serré le contre-écrou.

Réglez la profondeur de coupe sur "MAX". Déposez la base sur le plancher (lorsque vous coupez des panneaux muraux) ou contre le mur (lorsque vous coupez des

panneau de plafond). En utilisant le plancher ou le mur comme guide, coupez les panneaux muraux ou les panneaux de plafond. Faites avancer l'outil dans le sens de la flèche.

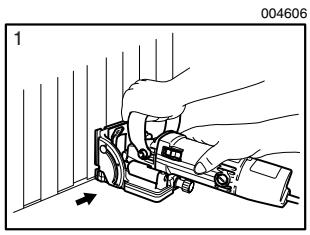

1. Lorsque vous coupez des panneaux muraux

1. Lorsque vous coupez des panneaux de plafond

Attention:

• Avant de couper des panneaux, vérifie soignement le mur ou le plafond pour éviter de couper des fils électriques, des clous ou tout autre matériel autre que le panneau.
• Remettez toujours en place la garniture en caoutchouc après la coupe des panneaux. Si vous faites des entailles pour des lamelles sans avoir installé correctement la garniture sur l'outil, ce dernier risque de glisser de manière inattendue sur la pièce, provoquant une dangereuse perte de contrôle de l'outil. Lorsque vous installez la garniture en caoutchouc, accrochez-la à l'intérieur de l'ouverture frontale.

Attention:

Assurez-vous toujours que l'outil est hors tension et débranché avant d'y effectuer tout travail d'inspection ou d'entretien.

Remplacement des charbons

001145 1. Trait de limite d'usure

Retirez et vérifiez régulièrement les charbons. Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite d'usure. Maintenez les charbons propres et en état de glisser aisément dans les porte-charbon. Les deux charbons doivent être replacés en même temps. N'utilisez que des charbons identiques.

Utilisez un tournevis pour retirer les bouchons de portecharbon. Enlevez les charbons usés, insérez-en de nouveaux et revissez solidement les bouchons de portecharbon.

1. Bouchon de porte-charbon 2. Tournevis

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.

Attention:

• Ces accessoires ou pièces complémentaires sont commandés pour l'utilisation avec l'outil Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus proche.

Guide d'angle Sac à poussières Plaque de fixation 4 - Clé d'écrou de verrouillage 20 Lame de coupe 100-4

Lame à tronçonneur Lame à usage multiple Lame à dents de carbure de tungstène

EN0006-1

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d'usine. Nous garantissons qu'il sera exempt de défaut de fabrication et de vice de matériel pour une période d'UN AN à partir de la date de son achat initial. Si un problème quelconque avait survenir au cours de cette période d'un an, veuillez retourner l'outil COMPLET, port payé, à une usine ou à un centre de service après-vente Makita. Makita réparera l'outil gratuitement (ou le remplacera, à sa discrétion) si un défaut de fabrication ou un vice de matériel est découvert lors de l'inspection.

Cette garantie ne s'applique pas dans les cas où:

des réparations ont été effectuées ou tentées par un tiers : des réparations s'imposent suite à une usure normale : - l'outil a été malmené, mal utilisé ou mal entretenu : - l'outil a subi des modifications.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIE À LA VENTE OU À L'UTILISATION DU PRODUIT. CET AVIS DE NON-RESPONSABILITÉ S'APPLIQUE À LA FOIS PENDANT ET APRES LA PÉRIODE COUVERTE PAR CETTE GARANTIE.

MAKITA DECLINE TOUTE RESPONSABILITÉ QUANT À TOUTE GARANTIE TACITE, INCLUANT LES GARANTIES TACITES DE “QUALITÉ MARCHANDE” ET “ADEQUATION À UN USAGE PARTICULIER” APRES LA PÉRIODE D'UN AN COUVERTE PAR CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques reconnus par la loi, et possiblement d'autres droits, qui varient d'un État à l'autre. Certains États ne permettant pas l'exclusion ou la limitation des dommages accessoires ou indirects, il se peut que la limitation ou exclusion ci-dessus ne s'applique pas à vous. Certains États ne permettant pas la limitation de la durée d'application d'une garantie tacite, il se peut que la limitation ci-dessus ne s'applique pas à vous.
