Tipo de producto	Lavadora secadora (lavadora con secadora)
Marca	FAGOR
Modelo	FAS 3612X
Dimensiones (An x Al x Pr)	59 x 85 x 59 cm (aproximadamente)
Alimentación eléctrica	220-230 V, 50 Hz
Potencia	2200 W (estimación)
Capacidad de lavado máxima	5,9 kg (13 lbs) para programas normales; 3,2 kg (7 lbs) para delicados
Capacidad de secado máxima	4,1 kg (9 lbs) para secado normal; 3,2 kg (7 lbs) para secado delicado
Velocidad de centrifugado máxima	1100 rpm
Número de programas	16 programas (lavado y secado)
Funciones principales	Salida diferida (24h), Planchado fácil, Enjuague extra, Lavado intensivo, Anti-arrugas (Flot)
Seguridad	Bloqueo infantil, seguridad apertura puerta, parada por desequilibrio
Conexión de agua	Presión 0,05-1 MPa (0,5-10 kg/cm²), agua fría (agua caliente posible en algunos modelos)
Material del tambor	Acero inoxidable
Mantenimiento	Limpieza regular del filtro y del compartimento de productos; descalcificación periódica
Garantía	1 año piezas y mano de obra (Estados Unidos/Canadá)
Accesorios incluidos	Manguera de alimentación, manguera de desagüe, bridas de transporte

Preguntas frecuentes - FAS 3612X FAGOR

¿Cómo instalar correctamente mi lavadora secadora FAGOR FAS 3612X?

Desembale el aparato y retire las bridas de transporte situadas en la parte trasera. Conecte la manguera de alimentación a la electroválvula y al grifo de agua, luego la manguera de desagüe a un desagüe situado entre 20 y 28 pulgadas del suelo. Nivele el aparato ajustando las patas regulables. Enchufe el cable a una toma con conexión a tierra.

¿Qué hacer si la pantalla muestra F01 (sin entrada de agua)?

Verifique que el grifo de agua esté abierto, que no haya corte de agua y que el filtro de entrada de agua no esté obstruido. Si el problema persiste, limpie el filtro después de retirar la manguera de alimentación.

¿Por qué mi lavadora vibra excesivamente durante el centrifugado?

Causas posibles: no se han retirado los pernos de transporte, el aparato no está nivelado o la ropa está mal distribuida. Verifique la nivelación y distribuya uniformemente la ropa en el tambor.

¿Cómo limpiar el filtro de la bomba de desagüe?

Abra la trampilla del zócalo presionando la lengüeta. Coloque un recipiente debajo del filtro, luego gírelo un cuarto de vuelta a la izquierda para drenar el agua. Retire completamente el filtro, límpielo de pelusas y objetos, luego vuelva a colocarlo. Atención: el agua puede estar caliente.

¿Puedo usar detergente líquido en esta lavadora?

Sí, puede usar detergentes líquidos. Para ello, instale el compartimento opcional (disponible a través del servicio técnico) en lugar del compartimento de lavado estándar.

¿Cuál es la capacidad máxima de ropa para un ciclo de lavado+secado?

No supere 4,1 kg (9 lbs) para programas normales. Para programas delicados, la capacidad máxima es de 1,6 kg (3,5 lbs).

¿Cómo activar la seguridad infantil?

Después de seleccionar el programa y las opciones deseadas, mantenga presionada la tecla Inicio/Pausa durante al menos 3 segundos. La pantalla indica que el bloqueo está activado. Para desactivar, repita la operación.

¿Qué hacer si la puerta no se abre después de un ciclo?

Espere aproximadamente 2 minutos después de que finalice el programa: la puerta permanece bloqueada hasta que el tambor se haya detenido por completo. Si el problema persiste, verifique que no haya agua residual o contacte al servicio técnico.

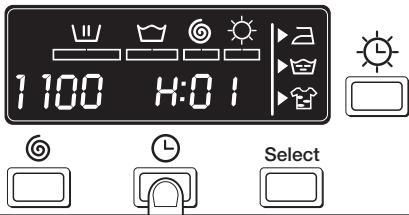

¿Cómo seleccionar una salida diferida?

Seleccione primero el programa de lavado, luego presione la tecla Salida diferida (reloj). Cada pulsación retrasa la salida una hora, hasta un máximo de 24 horas. Para cancelar, presione hasta 24h y luego una vez más.

¿Dónde encontrar el número de serie de mi aparato?

El número de serie se encuentra en el interior de la puerta, al fondo, cerca de la ventana. Anótelo junto con el número de modelo para cualquier solicitud de servicio técnico.

MANUAL DE USUARIO FAS 3612X FAGOR

INSTALACIÓN Y MONTAJE 29

USO DEL APARATO Y CONSEJOS PRÁCTICOS 33

MANTENIMIENTO Y LIMPIEZA DEL APARATO 43

SEGURIDAD Y SOLUCIÓN DE PROBLEMAS 45

ADVERTENCIAS SOBRE EL MEDIO AMBIENTE 48

lave-linge index
AVERTISSEMENTS	49
SPÉCIFICATIONS	50
INSTALLATION ET MONTAGE	51
UTILISATION DE L’APPAREIL ET CONSEILS PRATIQUES	55
MAINTENANCE ET ENTRETIEN DE L’APPAREIL	65
SÉCURITÉ ET RÉSOLUTION DE PROBLÈMES	67
AVERTISSEMENTS SUR L’ENVIRONNEMENT	70

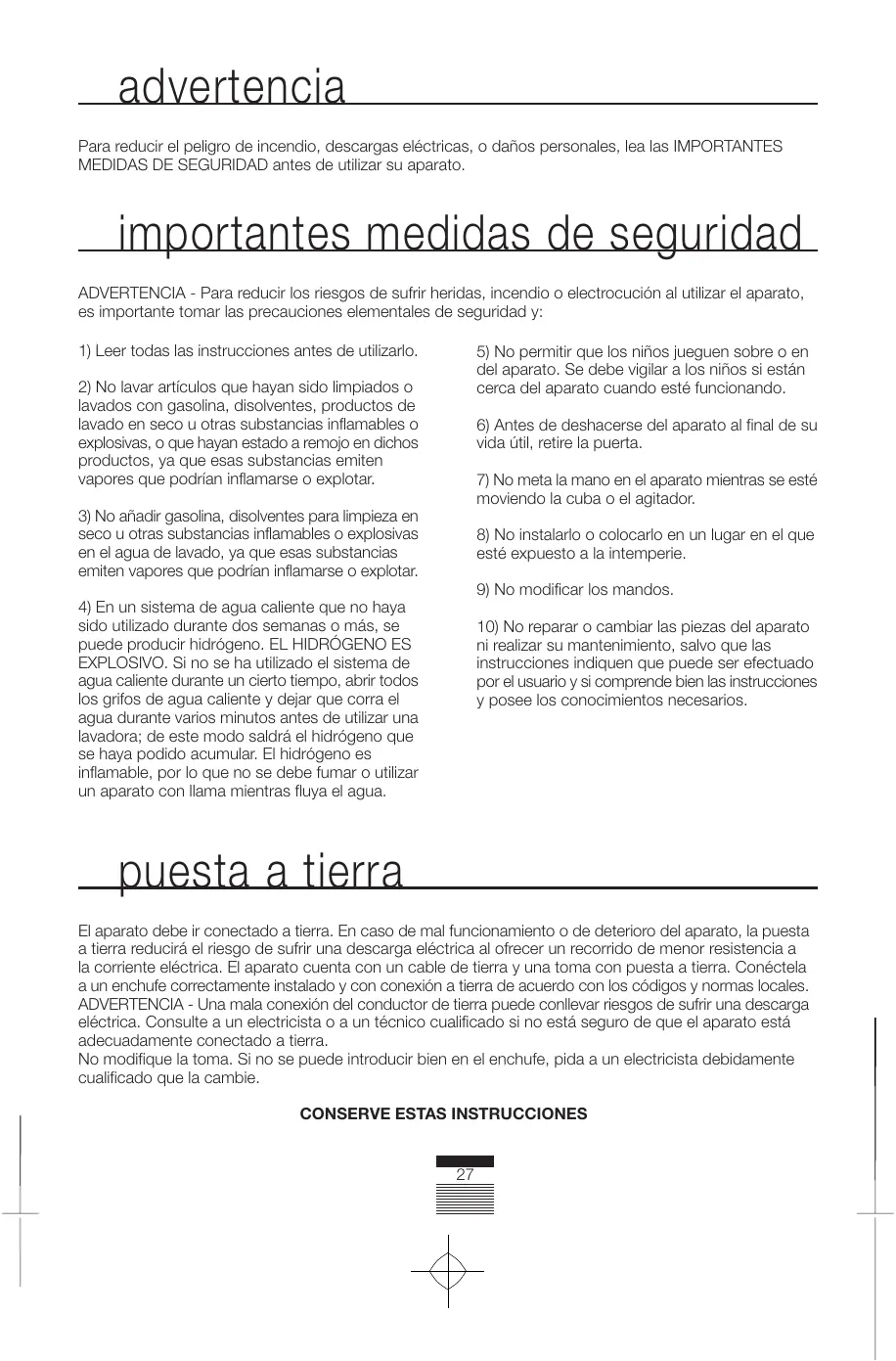

Para reducir el peligro de incendio, descargas eléctricas, o daños personales, lea las IMPORTANTES MEDIDAS DE SEGURIDAD antes de utilizar su aparato.

importantes medidas de seguridad

ADVERTENCIA - Para reducir los riesgos de sufrir heridas, incendio o electrocución al utilizar el aparato, es importante tomar las precauciones elementales de seguridad y:

1) Leer todas las instrucciones antes de utilizarlo.
2) No lavar artículos que hayan sido limpiados o lavados con gasolina, disolventes, productos de lavado en seco u otras substancias inflamables o explosivas, o que hayan estado a remojo en dichos productos, ya que esas substancias emiten vapores que podrían inflamarse o explotar.
3) No añadir gasolina, disolventes para limpieza en seco u otras substancias inflamables o explosivas en el agua de lavado, ya que esas substancias emiten vapores que podrían inflamarse o explotar.
4) En un sistema de agua caliente que no haya sido utilizado durante dos semanas o más, se puede producir hidrógeno. EL HIDRÓGENO ES EXPLOSIVO. Si no se ha utilizado el sistema de agua caliente durante un cierto tiempo, abrir todos los grifos de agua caliente y dejar que corra el agua durante varios minutos antes de utilizar una lavadora; de este modo saldrá el hidrógeno que se haya podido acumular. El hidrógeno es inflamable, por lo que no se debe fumar o utilizar un aparato con llama mientras fluya el agua.

5) No permitir que los niños jueguen sobre o en del aparato. Se debe vigilar a los niños si están cerca del aparato cuando esté funcionando.
6) Antes de deshacerse del aparato al final de su vida útil, retire la puerta.
7) No meta la mano en el aparato mientras se esté moviendo la cuba o el agitador.
8) No instalarlo o colocarlo en un lugar en el que esté expuesto a la intemperie.
9) No modificar los mandos.
10) No reparar o cambiar las piezas del aparato ni realizar su mantenimiento, salvo que las instrucciones indiquen que puede ser efectuado por el usuario y si comprende bien las instrucciones y posee los conocimientos necesarios.

puesta a tierra

El aparato debe ir conectado a tierra. En caso de mal funcionamiento o de deterioro del aparato, la puesta a tierra reducirá el riesgo de sufrir una descarga eléctrica al ofrecer un recorrido de menor resistencia a la corriente eléctrica. El aparato cuenta con un cable de tierra y una toma con puesta a tierra. Conéctela a un enchufe correctamente instalado y con conexión a tierra de acuerdo con los códigos y normas locales. ADVERTENCIA - Una mala conexión del conductor de tierra puede conllevar riesgos de sufrir una descarga eléctrica. Consulte a un electricista o a un técnico cualificado si no está seguro de que el aparato está adecuadamente conectado a tierra.

No modifique la toma. Si no se puede introducir bien en el enchufe, pida a un electricista debidamente cualificado que la cambie.

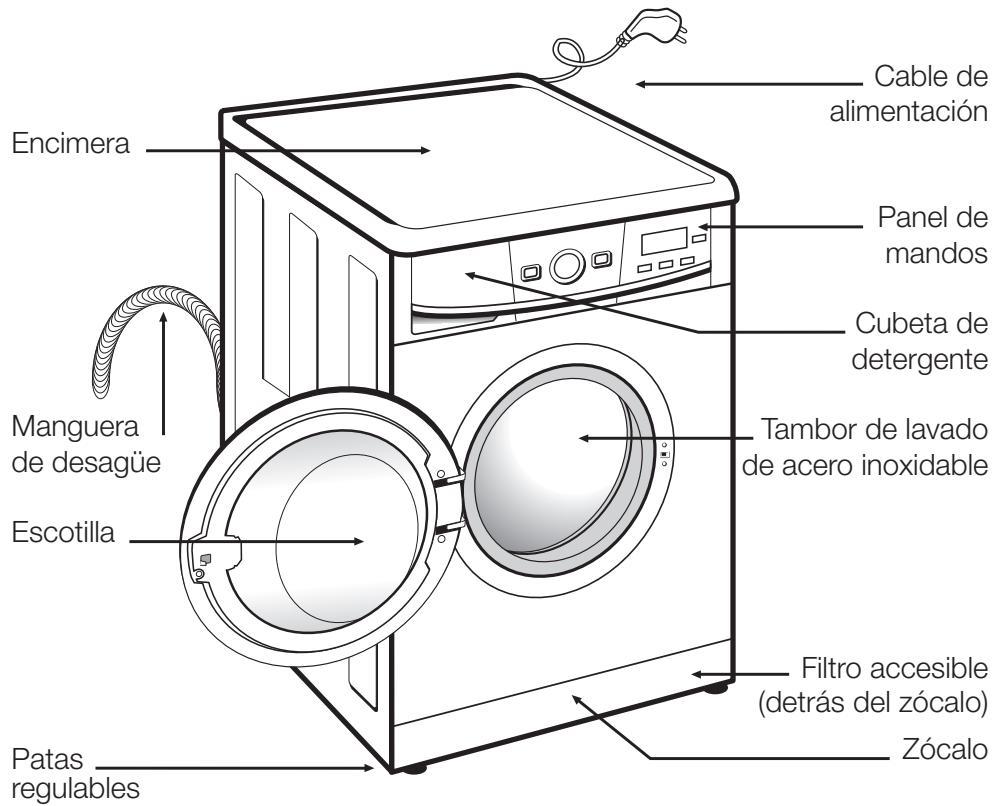

lavadora especificaciones

Encimera Manguera de desagüe Escotilla Patas regulables Cable de alimentación Panel de mandos Cubeta de detergente Tambor de lavado de acero inoxidable Filtro accesible (detrás del zócalo) Zócalo

ACCESORIOS

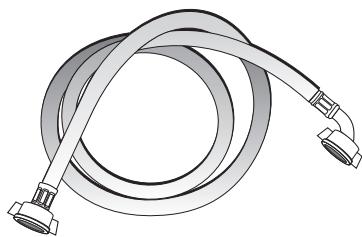

Manguera de entrada del agua.

lavadora instalación y montaje

1 DESEMBALADO Y DESBLOQUEO DE LA LAVADORA

DESEMBALADO

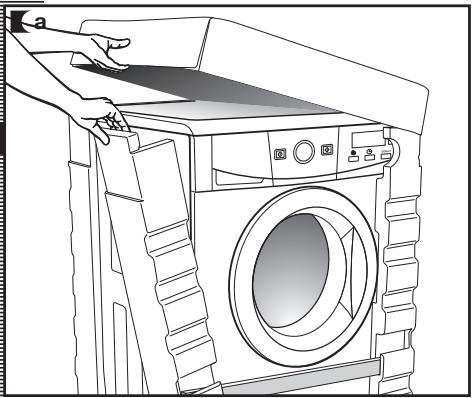

a Retirar la base, cantoneras y la cubierta superior.

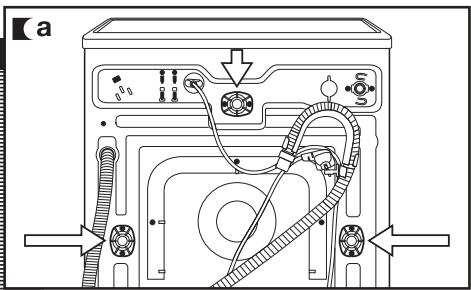

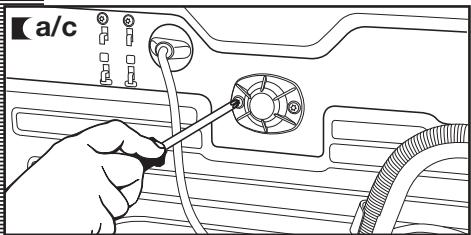

a Suelte los tornillos que sujetan las 3 placas de plástico a la parte posterior de la lavadora.

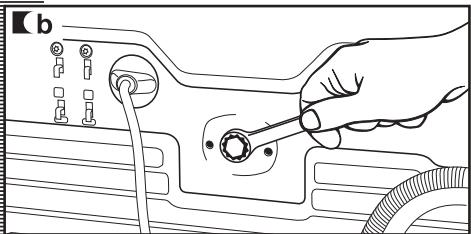

b Suelte los 3 tornillos de bloqueo y retírelos.
c Cubra los agujeros con las placas de plástico anteriormente retiradas.

a

a/c

Importante

Guarde los tornillos de bloqueo en previsión de un posterior traslado.

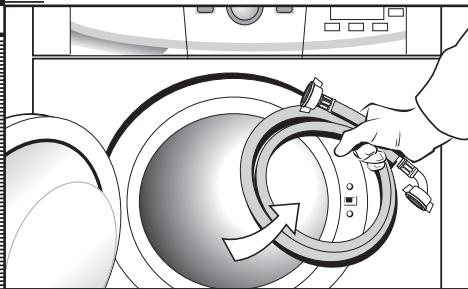

En el interior del tambor encontrará el conducto de entrada de agua:

a Conecte el extremo acodado del conducto en la entrada roscada de la electroválvula situada en la parte posterior del aparato.
b Conecte el otro extremo del tubo a la toma de agua. Una vez realizada la operación apriete bien la tuerca de conexión.

Es importante que el codo del tubo de desagüe quede bien anclado en la salida para evitar la caída y consiguiente riesgo de inundación.

Si su lavadora admite toma de agua caliente, conecte el tubo con rosca roja al grifo de agua caliente, y a la electroválvula con filtro de color rojo.

La lavadora deberá conectarse a la red de alimentación de agua, usando los tubos de alimentación nuevos que se suministran con el aparato. No deberán usarse los tubos de alimentación de agua anteriormente utilizados.

Para un funcionamiento correcto de la lavadora, la presión de la red de agua deberá estar comprendida entre 0,05 a 1MPa (0,5 a 10 Kgr/cm²).

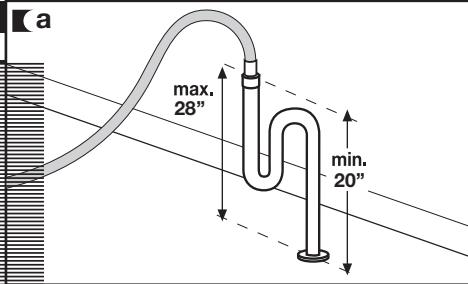

a Se recomienda disponer una salida fija de desagüe a una distancia del suelo de 20 a 28 pulgadas.

Evite que el tubo de desagüe quede muy ajustado, tenga pliegues o estrangulamientos.

a max. 28" min. 20"

NIVELACIÓN

Importante

Nivele la lavadora operando sobre las patas regulables de forma que asiente perfectamente en el suelo, conseguirá reducir el nivel de ruido y evitar desplazamientos durante el lavado.

Evite extraer excesivamente las patas, se consigue mejor estabilidad.

En los modelos que llevan tuerca, hay que fijarla con una llave.

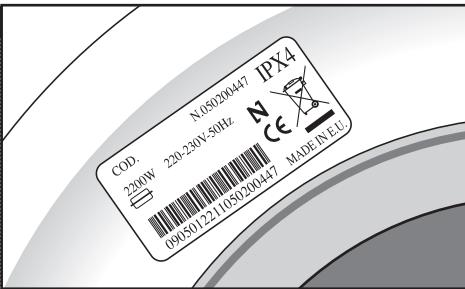

Consulte los datos de la placa de características situada en la escotilla de la lavadora antes de realizar las conexiones eléctricas. Asegúrese de que la tensión que llega a la base del enchufe es la que aparece en la placa.

No retire la placa de características, los datos que contiene son importantes.

COD. 220W N:050200447 IPX4 220-230W-50Hz N CE 090501221050200447 MADE IN E.U

Importante

La lavadora se debe conectar a una toma de corriente con una puesta a tierra reglamentaria.

La instalación eléctrica, enchufe, toma de corriente, fusibles o interruptor automático y contador deben estar dimensionados para la potencia máxima indicada en la placa de características. No introducir el enchufe de la lavadora en la toma de corriente con las manos mojadas o húmedas.

Para extraer el cable de la toma de corriente tirar del cuerpo de la clavija. Si el cable de alimentación está dañado, debe ser sustituido por un cable o conjunto especial a suministrar por el fabricante o su servicio posventa.

En las lavadoras encastradas, la clavija de toma de corriente deberá ser accesible después de la instalación.

Conectar la lavadora a su instalación eléctrica individual.

DIMENSIONES

Usted tiene la posibilidad de colocar la lavadora bajo la encimera de la cocina.

DIMENSIONES DEL APARATO

• Ancho: 23 ^1/4 "
• Alto: 33 ^1/2 "
• Fondo: 23 ^1/4 "

DIMENSIONES MÍNIMAS

• Ancho: 23 ^5/8 "
• Alto: 32 ^5/16 - 35 ^3/8
• Fondo: 23 ^5/8 "

LIMPIEZA PREVIA

Ahora que ha instalado satisfactoriamente la lavadora, le aconsejamos que haga una limpieza previa de la lavadora.

Esto sirve para comprobar la instalación, las conexiones y el desagüe, además de limpiar completamente el interior antes de llevar a cabo un programa de lavado en la lavadora (ver instrucciones de uso en hojas siguientes).

a Pulse la tecla ON/OFF.
b Seleccione el programa normal a 140°F.

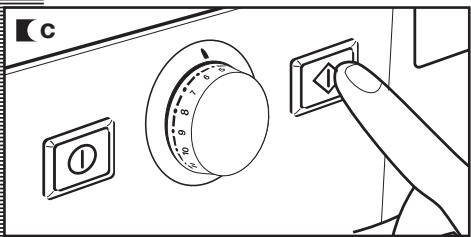

c Pulse la tecla arranque/pausa.

a

b 1 2 3 4 5 6 7 8 9 10

C

1 PREPARACIÓN DE LA ROPA ANTES DEL LAVADO

PREPARACIÓN

Importante

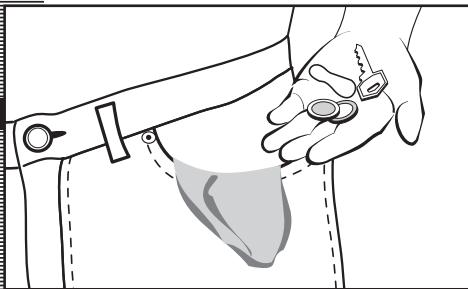

Antes de introducir la ropa en el tambor, asegúrese de que todos los bolsillos están vacíos.

Los pequeños objetos pueden obstruir la motobomba de descarga de agua.

a Clasifique la ropa por su tejido o por su elaboración.

Le aconsejamos utilizar los programas delicados para prendas sensibles. Las prendas de lana pueden ser lavadas en un programa especial de lana.

b Clasifique su ropa por su suciedad.

• Las prendas ligeramente sucias lívelas en un programa corto.
• Las prendas normalmente sucias lávelas en un programa sin prelavado.
• Las prendas muy sucias puede lavarlas en un programa largo con prelavado.

c Clasifique su ropa según sus colores.

Lave separadamente las prendas blancas y las prendas de color.

Importante

Recomendamos cargar la lavadora a su máxima capacidad. Con ello ahorrará agua y energía.

Le recomendamos lavar siempre que le sea posible prendas de ropa de diferentes tamaños en un mismo programa de lavado, de manera que se refuerce la acción del lavado. Así además favorece la distribución de la ropa dentro del tambor a la hora del centrifugado con lo que conseguirá que la máquina trabaje más silenciosamente.

Es conveniente que las prendas de tamaño reducido se introduzcan en una bolsa de lavado.

a

LAVAR POR SEPARADO HAWA WISH SEPARATELY LAYER SEPARIMENT LAYER PAVARITE POLIESTER ALGODAO POLIESTER BALLMNOLLE POLIESTER COTONE

Importante

Asegúrese previamente de que sus prendas de lana pueden ser lavadas a máquina.

Si va a utilizar los programas de secado, asegúrese previamente que la prenda lo permite. Ver etiqueta de la prenda.

UTILIZACIÓN DEL DETERGENTE Y LOS ADITIVOS

uso del aparato y consejos prácticos

DETERGENTE Y ADITIVOS

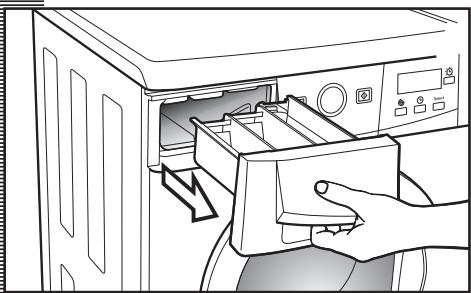

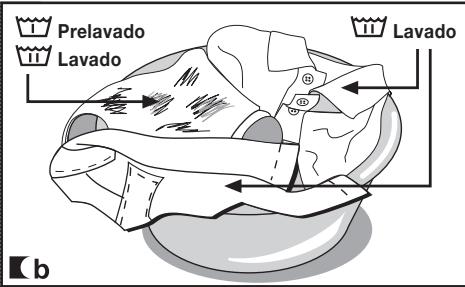

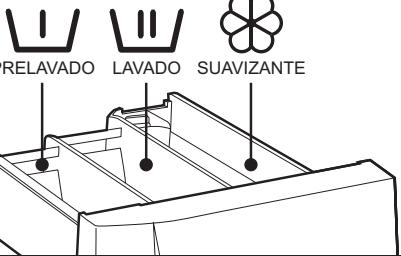

a La cubeta de detergente de su lavadora dispone de tres compartimentos.

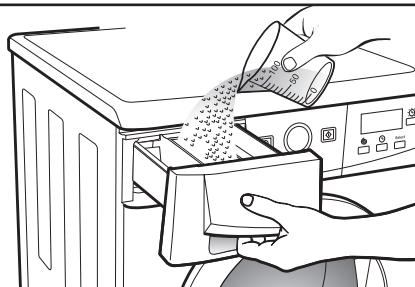

b Introduzca antes del comienzo del programa de lavado el detergente o aditivo en la cubeta de detergente.
c En esta lavadora usted también puede emplear detergentes líquidos utilizando para ello la cubeta opcional que puede ser adquirida a través de la Red de Asistencia Técnica. 902 10 50 10.

La cubeta opcional debe ser colocada en el compartimento de lavado.

Importante

El nivel del líquido no debe en ningún caso superar la señal MAX de referencia, grabada en la pared de la cubeta.

Recuerde que la dosis de detergente a emplear dependen siempre de:

■ Cantidad de ropa a lavar.
■ Suciedad de la ropa.
■ Dureza del agua (Las informaciones de grado de dureza del agua pueden solicitarse en las entidades locales competentes).

Importante

Recomendamos usar un producto antical si la dureza del agua de su zona es alta.

a

RELAVADO LAVADO SUAVIZANTE

b

Tenga en cuenta que existen detergentes concentrados que son más cuidadosos con la naturaleza y el medioambiente.

La utilización de mayor cantidad de detergente no ayuda a mejorar los resultados de lavado y además de suponer

un perjuicio económico contribuye negativamente a la conservación del medioambiente.

Por eso, le recomendamos que siga las instrucciones del fabricante de detergente.

3

SELECCIÓN DEL PROGRAMA DE LAVADO Y SECADO

uso del aparato y consejos prácticos

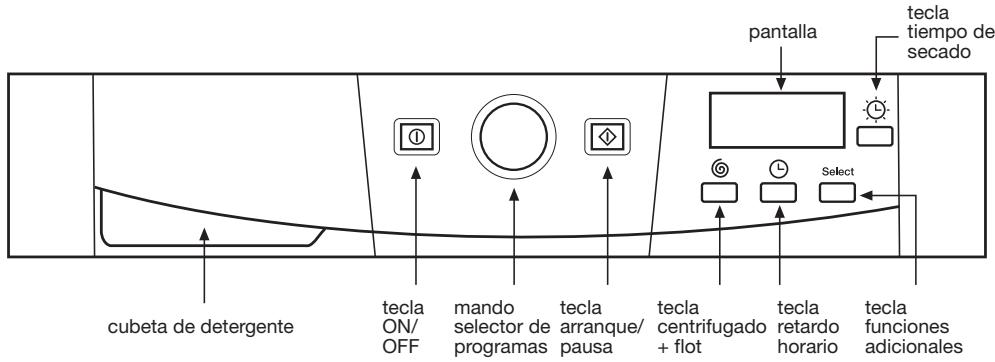

cubeta de detergente tecla ON/ OFF mando selector de programas tecla arranque/pausa tecla centrifugado + flot tecla retardo horario tecla funciones adicionales pantalla select tecla tiempo de secado

Para seleccionar el programa de lavado y secado debe seguir los siguientes pasos:

a Encienda la máquina con la tecla ON / OFF.
b Accionar el mando de selector de programas pulsando hacia fuera.
c Selecionar el programa de lavado girando el mando de selector de programas (ver tabla de programas).

Para seleccionar el tiempo de secado debe seguir los siguientes pasos:

a Seleccionar el tiempo de secado pulsando la tecla tiempo de secado.

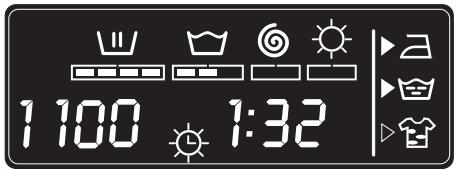

En la pantalla visualizará el tiempo que irá incrementando pulsando sucesivamente de nuevo la tecla tiempo de secado.

Importante

Si se selecciona una opción de lavado + secado la carga no deberá ser superior a 9 lbs. (3,5 lbs. en caso de programas de lavado delicados).

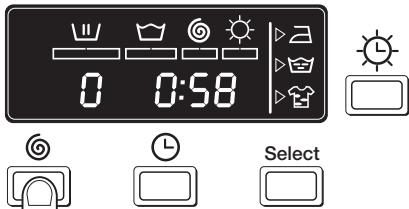

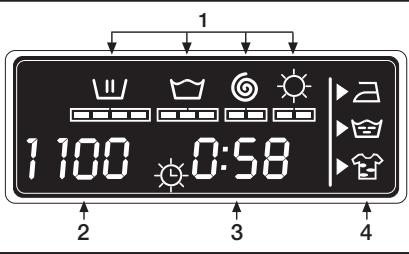

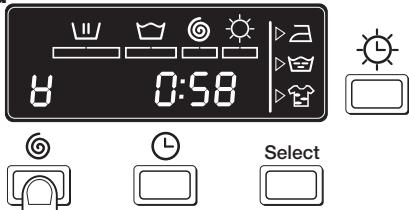

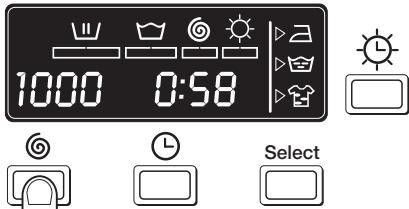

Al seleccionar el programa visualizará la siguiente información:

1 Fases del programa de lavado y secado

Lavado

Aclarado

Centrifugado

Secado

2 N° de revoluciones
3 N° de programa (durante unos segundos) y a continuación la duración del mismo.

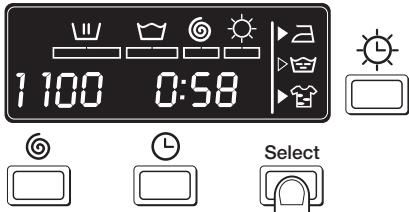

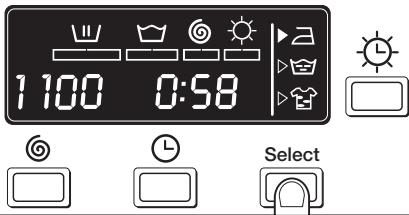

4 Funciones adicionales

Fácil planchado

Aclarado extra

Lavado intensivo

Usted dispone de cuatro tipos de programas:

Programas normales

Programas delicados

Programas auxiliares

Programas de secado

1 1:00 0:58 2 3 4

PROGRAMAS
Normales	Delicados	Auxiliares	Secado
1 Frío	8 Frío	12 Aclarado	14 Secado normal
2 Rápido	9 Suciedad ligera	13 Centrifugado	15 Secado delicado
3 Suciedad ligera	10 Suciedad normal		16 Vaciado
4 Templado	11 Lana
5 Suciedad normal
6 Hygenizer
7 Prelavado

nota ecológica

Le recomendamos elegir el programa adecuado y evitar el prelavado siempre que sea posible. Ahorrará dinero y ayudará a conservar mejor el medioambiente.

	Programa		Temperatura aconsejada	Tipo de tejido	Teclas de opciones posibles
					Aclarado extra	Lavado intensivo	Fácil planchado	Selección centrifugado	Elimina centrifugato	Antarrugas
Programas normales	1	Frío	Frío	Algodón/Lino blanco/color suciedad muy ligera	SI
	2	Rápido	86	Algodón/Lino colores delicados suciedad ligera	SI	NO	SI
	3	Suciedad ligera	86	Algodón/Lino colores sólidos suciedad ligera	SI
	4	Templado	104	Algodón/Lino colores sólidos suciedad normal	SI
	5 (*)	Suciedad normal	140	Algodón/Lino blanco suciedad fuerte	SI
	6	Hygenizer	194	Algodón/Lino blanco/colores sólidos suciedad fuerte	SI
	7	Prelavado	140	Sintético/mezcla algodón colores delicados suciedad muy ligera	SI
Programas delicados	8	Frío	Frío	Sintético/mezcla algodón colores delicados suciedad ligera	SI
	9	Suciedad ligera	86 86	Sintético/mezcla algodón colores delicados suciedad normal	SI
	10	Suciedad normal	104 104	Lana/mezcla lana blanco/color suciedad ligera	SI
	11	Lana	Lana 95	Algodón/mezcla algodón Sintético/Delicado Lana/mezcla de lana	SI	NO	SI
Prog. auxiliar.	12	Aclarado	—	Algodón/mezcla algodón Sintético/Delicado Lana/mezcla de lana	SI	NO	SI
	13	Centrifugado	—	Algodón/lino	NO		SI
Programas secado	14	Secado normal	—	Sintético/mezcla	—
	15	Secado delicado	—	Algodón/mezcla algodón Sintético/Delicado Lana/mezcla de lana	—
	16	Vaciado	—		NO

Carga de ropa máx (Lbs.)	Compartimento productos de lavado	Descripción del programa	TURBO TIME
			Consumo total KWh/litros	Duración aprox. (minutos)
13		Lavado normal, aclarados, absorción automática de aditivos si se desean y centrifugado final largo	0,15/49	60
3		Lavado corto, aclarados, absorción automática de aditivos si se desean y centrifugado final largo	0,20/30	30
13		Lavado normal, aclarados, absorción automática de aditivos si se desean y centrifugado final largo	0,40/49	82
13			0,65/49	87
13			1,02/49	91
13			1,90/55	110
13		Prelavado, lavado normal, aclarados, absorción automática de aditivos si se desean y centrifugado final largo	1,45/60	105
7		Lavado delicado, aclarados, absorción automática de aditivos si se desean y centrifugado final suave	0,15/55	50
7			0,35/55	50
7			0,60/55	55
2		Lavado de lana, aclarados, absorción automática de aditivos si se desean y centrifugado final suave	0,50/60	40
13		Aclarados, absorción automática de aditivos si se desean y centrifugado final largo	0,05/30	23
13	—	Vaciado y centrifugado final largo	0,05/0	10
9	—	Secado normal	2,8/48	160
7			1,8/27	100
3	—	Secado delicado	1,2/26	95
13	—	Vaciado y fin de programa.	0,00/0	2

CENTRIFUGADO

Las opciones de lavado se deben seleccionar siempre después de elegir el programa de lavado. Cualquier cambio de programa durante la selección anula las opciones previamente seleccionadas.

a Tecla de selección de centrifugado y antiarrugas (flot)
El programa seleccionado tiene asociado unas revoluciones de centrifugado.
b Puede modificarla pulsando sucesivamente la tecla centrifugado y el número de revoluciones irá descendiendo de 100 en 100 hasta 400.
c Eliminación de centrifugado Pulsando de nuevo la tecla centrifugado llegamos a la opción eliminación de centrifugado. Un programa sin centrifugado final, se usa para evitar la formación de arrugas de tejidos especiales.
d Opción: flot/antiarrugas Se para en el último aclarado, quedándose la ropa con agua. Cuando la función se desactiva la lavadora continúa el programa desaguando y centrifugando. Se usa, por ejemplo, cuando no se está en casa y se desea atrasar el centrifugado hasta llegar, para evitar las arrugas de la ropa tras el centrifugado y su espera en el tambor para ser extraída.

a

1 100 0:58 Select

b

1000 0:58 Select

c

0 0:58 Select

d

8 0:58 Select

RETARDO HORARIO

Tecla de selección de retardo horario

Puede seleccionarse un retardo de hasta 24 horas. El retardo debe seleccionarse después de elegir el programa de lavado.

Para seleccionar las horas de retardo, pulse la tecla del reloj. En cada pulsación retrasamos el inicio en 1 hora.

Anulación del retardo

Para anular el retardo hay que pulsar sucesivamente la tecla del reloj. El retardo se anulará alcanzando las 24 horas y pulsando una vez más. Si se cambia el programa también se anula el retardo.

1:00 H:01 Select

Tecla de selección de funciones adicionales según programas.

a Posee 3 opciones: fácil planchado, aclarado extra y lavado intensivo. Pulse la tecla y podrá visualizar la opción deseada.

b Con varias pulsaciones podrá elegir entre varias combinaciones de una, dos y hasta tres funciones adicionales a la vez en función del programa seleccionado.

Tecla: Fácil planchado ( ∅)

Esta opción evita la formación de arrugas en las prendas mediante la realización de un programa especial con giros especiales para ahuecar las prendas después del centrifugado y facilitar su planchado.

Tecla: Aclarado extra (💡)

Aumenta el grado de aclarado final obtenido en la ropa; indicado para grandes cargas y prendas de personas con piel sensible. ¡Incrementa el consumo de agua!

Tecla: Lavado intensivo ( 📂 )

Esta opción, especialmente recomendada para prendas muy sucias y con manchas, consigue mejores resultados al alargar el ciclo normal de lavado.

[a

1 100 0:58 Select

b

1 100 0:58 Select

Importance

Si durante la selección de funciones adicionales, se cambia de programa o se pulsa la tecla ON/OFF, se anulan todas las funciones hasta entonces seleccionadas.

PUESTA EN MARCHA

Tecla arranque/pausa

a Para poner en marcha la lavadora hay que pulsar la tecla de arranque / pausa. En la pantalla se visualizará en cada momento los minutos que le quedan hasta acabar el lavado y secado.

a

Selección del bloqueo

Mediante el bloqueo se asegura que las manipulaciones de las diferentes teclas no van a afectar al programa y opciones de lavado y secado seleccionadas. Se usa para evitar manipulaciones por parte de niños, etc. El bloqueo se debe activar después de haber seleccionado el programa de lavado y todas las opciones del mismo.

Accionar el bloqueo

La El bloqueo se acciona manteniendo pulsada la tecla de arranque/pausa durante, al menos, 3 segundos. En la pantalla podrá visualizar que está activado.

Desaccionar el bloqueo

Kb El bloqueo se elimina al terminar el programa de lavado. Si se desea desactivar el bloqueo sin llegar al final del programa hay que mantener pulsada, nuevamente, la tecla de marcha durante, al menos, 3 segundos. Al pasar los 3 segundos desaparecerá el indicador de bloqueo de la pantalla, quedándose en estado de pausa. La tecla ON/OFF no elimina el bloqueo.

a

DESARROLLO DEL PROGRAMA DE LAVADO Y SECADO Y CORTE EN EL SUMINISTRO ELÉCTRICO

uso del aparato

DESARROLLO DEL

PROGRAMA

Cuando el programa está en marcha puede visualizar en la pantalla en qué fase se encuentra, así como el tiempo que resta para que finalice.

Las fases activas irán apareciendo sucesivamente en la parte superior de la pantalla a medida que avanza el programa. El tiempo que resta para que acabe el programa también irá apareciendo en la pantalla. Se actualiza a intervalos periódicos, pero no minuto a minuto.

Cualquier tecla de opción puede seleccionarse siempre que no haya pasado la fase de lavado en la que tenga efecto y cuando el programa admita esta opción.

El accionamiento de la tecla de retardo durante el lavado no tiene ningún efecto sobre la lavadora-secadora.

El accionamiento de la tecla arranque/pausa durante el lavado deja la lavadora en estado de PAUSA.

Si durante el lavado y secado se cambia el programa mediante el selector, la lavadora-secadora quedará en estado de PAUSA, quedando anulado el programa.

Si necesita añadir o retirar alguna prenda, pulse la tecla arranque/pausa y asegúrese de que el nivel de agua no supera el de desbordamiento de la puerta y de que la temperatura en el interior no sea elevada. Volviendo a pulsar la tecla arranque/pausa, el lavado se reanuda desde la misma fase de ciclo en que se detuvo.

CORTE EN EL

SUMINISTRO ELÉCTRICO

Si se produce un corte en el suministro eléctrico, al restablecerse el mismo la lavadora continúa su funcionamiento normal en el punto donde se había parado (tiene memoria de pocas horas). Esto mismo sucede para el caso de accionar la tecla ON/OFF.

1 100 1:32

advertencias

■ Para reducir el ruido en el centrifugado: nivele la lavadora operando sobre las patas regulables.

■ Trate de lavar prendas de ropa de diferentes tamaños en un mismo programa de lavado favoreciendo la distribución de la ropa dentro del tambor a la hora del centrifugado.

■ Todos los modelos disponen de un sistema de seguridad en el centrifugado que impiden que éste se realice en el caso de que la distribución de la ropa dentro del tambor esté muy concentrada, de esta manera se evita que el aparato alcance un nivel excesivo de vibraciones.

Si en algún caso detectara que la ropa no sale convenientemente escurrida, vuelva a intentar centrifugarla después de haber repartido de forma más uniforme la ropa en el tambor.

lavadora mantenimiento y limpieza

MANTENIMIENTO

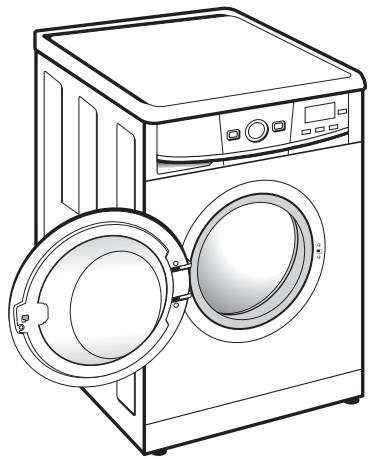

Después de cada lavado deje abierta la puerta de carga durante un tiempo con el fin de que el aire circule libremente por el interior de la máquina.

Es aconsejable realizar de vez en cuando, dependiendo de la dureza del agua, un ciclo de lavado completo empleando un producto descalcificante. De esta forma alargará la vida de su lavadora.

Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, es aconsejable desconectar la lavadora de la red eléctrica.

Limpie la cubeta de detergente siempre que aprecie en ella residuos de algún producto de lavado.

a Extraiga totalmente la cubeta de detergente tirando del asa con energía hacia fuera.
b Limpie los compartimentos de la cubeta. Emplee agua templada y un cepillo.

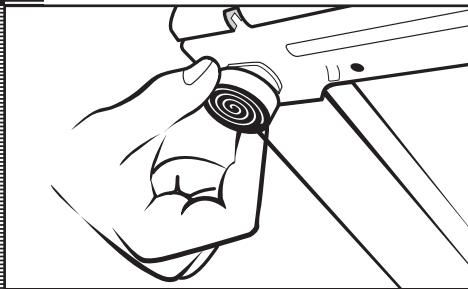

c Limpie también los sifones de la cubeta de aditivos, extrayéndolos previamente y una vez limpiados colóquelos asegurando que estén bien encajados en el fondo. Vuelva a introducir la cubeta en la lavadora.

Un sifón mal encajado o sucio impide la toma de aditivos y deja agua en el compartimento al final del lavado.

Limpie el filtro accesible en caso de que haya quedado bloqueada la bomba de desagüe por objetos extraños.

a Abra la tapa del zocalo, pulsando la pestaña y tirando ligeramente de ella.
b Para recoger el agua que saldrá al soltar el filtro, sitúe un plato u otro recipiente debajo del mismo.
c Gire el filtro un cuarto o media vuelta hacia la izquierda. Comenzará a salir agua.
d Cuando haya terminado de evacuar el agua de la lavadora, gire varias vueltas el filtro hasta que sea posible su extracción total, tirando ligeramente de él.
e Retire los objetos o pelusas que hayan podido quedar en el filtro o dentro de la bomba de desagüe.
f Volver a colocar en su sitio el filtro y el zócalo.

Importante

Para evitar quemaduras no realizar esta operación cuando el agua de lavado supere los 86°F.

Para la limpieza exterior de la lavadora emplee agua templada jabonosa, o un agente de limpieza suave que no sea abrasivo ni disolvente.

A continuación, séquela bien con un paño suave.

Importante

Cuando existan derrames de detergente o aditivos de la cubeta sobre el mueble de la lavadora, limpielos cuanto antes, son corrosivos.

seguridad y solución de problemas

En el caso de detectarse algún problema en el uso de su lavadora, probablemente usted pueda resolverlo tras la consulta de las indicaciones que siguen.

De no ser así, desenchufe el aparato y póngase en contacto con el SERVICIO DE ASISTENCIA TÉCNICA.

Importante

Le rogamos no manipule en ningún caso el aparato. En el interior no existe ningún fusible o componente análogo que pueda ser sustituido por el usuario.

Indicador	Incidencias
FO1	No entra agua
FO2	No desagüa, ni centrifuga
CO3	No centrifuga
FO4	No se pone en marcha
FO5
:	Avisar al Servicio de Asistencia Técnica
:
F10

INCIDENCIAS

¿Por qué la lavadora no se pone en marcha?

¿Por qué vibra ó hace ruido excesivo la lavadora?

Puede ser debido a:

■ Compruebe que la puerta esté bien cerrada.
La lavadora no está conectada a la red eléctrica, o no hay tensión en la toma de corriente.
No ha pulsado la tecla de Arranque/Pausa.
■ Cuando la puerta de la lavadora está mal cerrada visualiza en la pantalla F04.

Puede ser debido a:

■ Los tornillos de bloqueo y transporte no han sido extraídos.
La lavadora está mal nivelada o asentada sobre el suelo.

¿Por qué no carga agua la lavadora?

El indicador F01, falta de entrada de agua, puede ser debido a un corte en el suministro de agua, grifo de entrada de agua a la lavadora cerrado ó filtro de entrada de agua a la lavadora obstruido.

Por lo tanto las actuaciones posibles son: esperar a que vuelva el suministro de agua, abrir el grifo de entrada de agua, y soltar la manguera de entrada de agua y limpiar su filtro.

Cuando esto ocurra se visualiza en la pantalla F01.

¿Por qué la lavadora no desagua ni centrifuga?

Los motivos del indicador F02 pueden ser : obstrucción de la motobomba de desagüe de la lavadora, obstrucción en la cañería de desagüe del edificio, ó mala conexión eléctrica de la motobomba.

■ Actuación: si el motivo es la obstrucción de la motobomba, acceder a ella según indica apartado 2, mantenimiento y limpieza del aparato.

Cuando esto ocurre se visualiza en la pantalla F02.

¿Por qué no centrifuga la lavadora?

■ Esto es debido a que la distribución de ropa en el tambor está descompensada y puede producir un nivel excesivo de vibraciones.

La forma de actuación es seleccionar un programa de centrifugado.

Cuando esto ocurre se visualiza en la pantalla C3.

¿Por qué no veo agua en el tambor durante el lavado?

Esto es debido a que la lavadora está dotada de un sistema que tiene la capacidad de adaptarse a la carga de la ropa y a la naturaleza del tejido, ajustando el nivel de agua y energía utilizados, con el fin de preservar el medio ambiente.

Por lo tanto, aunque la cantidad de agua que usted puede observar a través de la escotilla le resulte bajo, no se preocupe, el grado de eficacia de lavado y aclarado será el óptimo.

¿Por qué queda agua en la cubeta?

Puede deberse a que quizás la cubeta necesite limpiarse. Esta sencilla operación se describe en Mantenimiento y limpieza del aparato.

1- Limpieza de la cubeta de detergente.

¿Por qué no puedo abrir la escotilla inmediatamente de acabar el lavado?

Las lavadoras actuales están dotadas de sistemas de seguridad para los usuarios. Uno de ellos es que no se pueda abrir la lavadora sin garantizar que el tambor está totalmente quieto. De ahí que se tarde unos 2 minutos en poder abrir la escotilla.

¿Por qué el tiempo restante indicado en el reloj no coincide con el tiempo real de finalización del ciclo seleccionado?

Este tiempo es orientativo y puede verse afectado por las condiciones en las que se desarrolla el programa seleccionado. Por ejemplo: temperatura inicial del agua, carga de ropa o desequilibrio generado por la ropa durante los centrifugados.

Otras indicaciones

La lavadora tiene la posibilidad de detectar otras indicaciones. Cuando esto ocurra se visualizan en la pantalla diversos indicadores F05, F06..., F10.

Deberá llamar al Servicio Técnico Oficial.

lavadora advertencias sobre el medio ambiente

nota ecológica

INFORMACIÓN PARA LA CORRECTA GESTIÓN DE LOS RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Al final de la vida útil del aparato, éste no debe eliminarse mezclado con los residuos domésticos generales.

Puede entregarse, sin coste alguno, en centros específicos de recogida, diferenciados por las administraciones locales, o distribuidores que faciliten este servicio.

Eliminar por separado un residuo de electrodoméstico, significa evitar posibles consecuencias negativas para el medio ambiente y la salud, derivadas de una eliminación inadecuada, y permite un tratamiento, y reciclado de los materiales que lo componen, obteniendo ahorros importantes de energía y recursos.

Para subrayar la obligación de colaborar con una recogida selectiva, en el producto aparece el marcado que se muestra como advertencia de la no utilización de contenedores tradicionales para su eliminación.

Para más información, ponerse en contacto con la autoridad local o con la tienda donde adquirió el producto.
