Título	Detalles
Tipo de producto	Horno empotrado
Capacidad	65 litros
Alimentación eléctrica	230 V
Dimensiones aproximadas	59.5 x 59.5 x 56.4 cm
Peso	30 kg
Potencia	2800 W
Funciones principales	Calor circulante, grill, cocción tradicional
Mantenimiento y limpieza	Interior esmaltado, limpieza fácil
Piezas de repuesto y reparabilidad	Disponibilidad de piezas bajo demanda
Seguridad	Cierre de puerta, protección contra sobrecalentamiento
Compatibilidades	Compatible con cocinas empotradas estándar
Accesorios incluidos	Rejilla, bandeja para asar

Preguntas frecuentes - FB 26.2 HOTPOINT

¿Cómo puedo ajustar la temperatura de mi HOTPOINT FB 26.2?

Para ajustar la temperatura, gire el botón del termostato ubicado en el panel de control hasta alcanzar la temperatura deseada.

¿Qué hacer si mi aparato no enciende?

Verifique que el aparato esté correctamente enchufado y que la toma de corriente funcione. Si el problema persiste, consulte el manual de usuario para soluciones adicionales.

¿Cómo limpiar el interior de mi HOTPOINT FB 26.2?

Desenchufe el aparato y use un paño húmedo con un poco de detergente suave. Evite productos abrasivos que puedan rayar las superficies.

Mi aparato hace un ruido inusual, ¿qué debo hacer?

Asegúrese de que el aparato esté nivelado y que no haya objetos en movimiento dentro. Si el ruido persiste, contacte al servicio de atención al cliente.

¿Cómo saber si el aparato necesita ser descongelado?

Si nota una acumulación de hielo de más de 5 mm en el compartimento, es hora de descongelar su aparato.

¿Cuál es la capacidad de mi HOTPOINT FB 26.2?

El HOTPOINT FB 26.2 tiene una capacidad de 260 litros.

¿Cómo puedo ahorrar energía con mi aparato?

Asegúrese de mantener una temperatura adecuada, no deje la puerta abierta demasiado tiempo y limpie regularmente los serpentines de condensación.

¿Hay garantía para el HOTPOINT FB 26.2?

Sí, el producto generalmente está cubierto por una garantía de dos años. Consulte el manual para más detalles.

¿Qué hacer si la luz del refrigerador no funciona?

Verifique la bombilla y reemplácela si es necesario. Si eso no resuelve el problema, podría tratarse de un problema eléctrico.

¿Cómo ajustar las estanterías en el HOTPOINT FB 26.2?

Las estanterías se pueden ajustar retirándolas con cuidado y volviéndolas a colocar a la altura deseada.

MANUAL DE USUARIO FB 26.2 HOTPOINT

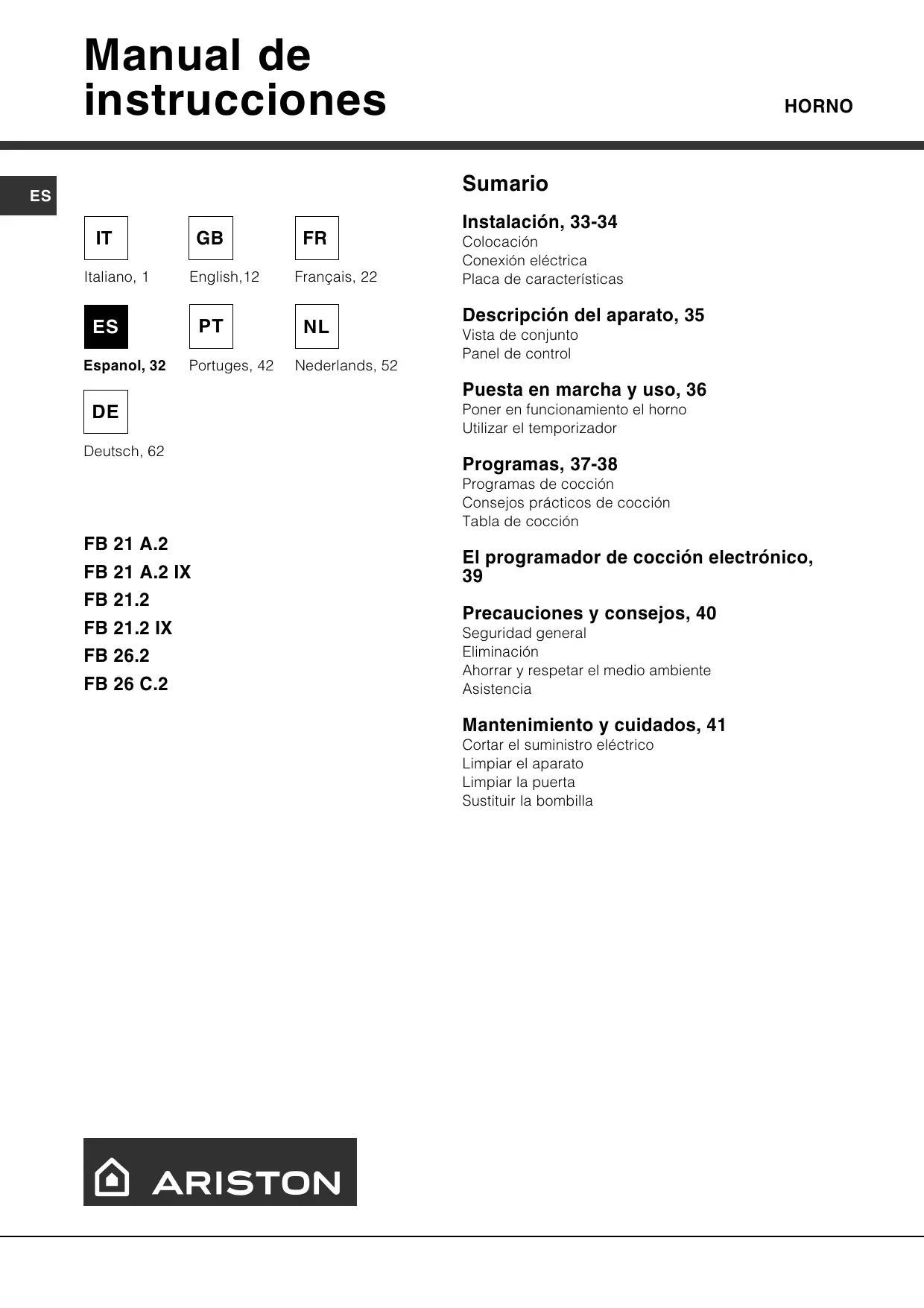

Manual de instrucciones HORNO Sumario

Nederlands, 52 Instalación, 33-34 Colocación Conexión eléctrica Placa de características Descripción del aparato, 35 Vista de conjunto Panel de control Puesta en marcha y uso, 36 Poner en funcionamiento el horno Utilizar el temporizador Programas, 37-38 Programas de cocción Consejos prácticos de cocción Tabla de cocción

26 C.2 El programador de cocción electrónico, Precauciones y consejos, 40 Seguridad general Eliminación Ahorrar y respetar el medio ambiente Asistencia Mantenimiento y cuidados, 41 Cortar el suministro eléctrico Limpiar el aparato Limpiar la puerta Sustituir la bombilla Instalación ! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad. Aireación Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras). Colocación

! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos (ver Precauciones y consejos). ! La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas. Empotramiento Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas: • los paneles adyacentes al horno deben ser de materiales resistentes al calor; Centrado y fijación Regule los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encuentran en el marco, según el espesor del costado del mueble: espesor de 20 mm: quite la parte móvil del taco (ver la figura); • en el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C;

espesor de 18 mm: utilice la primera ranura, ya predispuesta por el fabricante (ver la figura); espesor de 16 mm: utilice la segunda ranura (ver la figura). 5 mm. 567 mm. 595 mm. 45 m 593 mm. 23 mm. • para empotrar el horno, tanto cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características fue medido en una instalación de este tipo. Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco. ! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica ! Los hornos dotados de cable de alimentación tripolar, están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características (ver a continuación). Montaje del cable de alimentación eléctrica

bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y quítela (ver la figura).

2. Instale el cable de

alimentación eléctrica: desenrosque el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos L-N- y luego fije los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), (ver la figura).

3. Fije el cable en el correspondiente sujetacable.

4. Cierre la tapa del panel de bornes.

Conexión del cable de alimentación eléctrica a la red Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente. ! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad. Antes de efectuar la conexión verifique que: • la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características (ver más abajo); • la tensión de alimentación eléctrica esté comprendida dentro de los valores contenidos en la placa de características (ver más abajo); • la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe ser plegado ni comprimido. ! El cable debe ser controlado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia). ! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

PLACA DE CARACTERÍSTICAS

Dimensiones de los modelos sin paneles autolimpiantes Volumen de los modelos sin paneles autolimpiantes Dimensiones de los modelos con paneles autolimpiantes Volumen de los modelos con paneles autolimpiantes Conexiones eléctricas longitud 43,5 cm. altura 32 cm. profundidad 43,5 cm. Litros 60 longitud 40 cm. altura 32 cm. profundidad 43,5 cm. Litros 56 tensión 230V ~ 50/60Hz o 50Hz (ver placa características) potencia máxima absorbida 2250W Norma 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304 ENERGY LABEL Clase Consumo de energía para funcionamiento por convección Natural – función de calentamiento: a Tradiciónal Este aparato es conforme a las siguientes Normas Comunitarias: - 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones - 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones - 93/68/CEE del 22/07/93 y sucesivas modificaciones - 2002/96/CE Descripción del aparato Vista de conjunto

Panel de control GUÍAS de deslizamiento de los estantes posición 5 posición 4 posición 3 posición 2 posición 1 Bandeja PARRILLA Bandeja GRASERA Panel de control Mando PROGRAMAS Mando TEMPORIZADOR * Piloto TERMOSTATO

• Presente sólo en algunos modelos.

Puesta en funcionamiento y uso

! La primera vez que encienda el horno, hágalo funcionar vacío durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno. Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado

girando el mando PROGRAMAS.

2. Elija la temperatura girando el mando

TERMOSTATO. La Tabla de cocción (ver Programas) contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.

3. El piloto TERMOSTATO encendido indica la fase de

calentamiento hasta la temperatura seleccionada: introduzca los alimentos que debe cocinar.

4. Durante la cocción es posible:

- modificar el programa de cocción con la perilla PROGRAMAS; - modificar la temperatura con el mando TERMOSTATO; - interrumpir la cocción llevando el mando PROGRAMAS hasta la posición “0”. Luz del horno Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción. Utilizar el temporizador*

1. Antes que nada es necesario cargar el timbre

girando el mando TEMPORIZADOR un giro casi completo en sentido horario.

2. Volviendo hacia atrás en sentido antihorario, fije el

tiempo deseado haciendo coincidir los minutos indicados en el mando TEMPORIZADOR con la referencia fija que se encuentra en el panel de control.

3. El temporizador es un contador de minutos: cuando

se cumple el tiempo, emite una señal sonora. ! El temporizador no controla ni el encendido ni el apagado del horno. ! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte. ! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato. Ventilación de enfriamiento Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno. ! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

• Presente sólo en algunos modelos.

Programas Programas de cocción El asador automático (sólo en algunos modelos)

Para accionar el asador automático (ver la figura) proceda del siguiente modo: ! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne: • GRILL (se aconseja elegir sólo MAX); Programa HORNO TRADICIÓNAL Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura. Programa HORNO DULCE Se enciende el elemento calentador inferior. Esta función es aconsejable para la cocción de alimentos delicados, en particular, las tortas que necesitan leudado, ya que el mismo se facilita por el calor proveniente de abajo. Es importante notar que las temperaturas más elevadas se alcanzan en tiempos bastante largos, por lo tanto, en estos casos, es aconsejable utilizar la función «Horno TRADICIÓNAL». Programa HORNO “SUPERIOR” Se enciende el elemento calentador superior. Esta función se puede utilizar para retoques de cocción. Programa GRILL Se enciende el elemento calentador superior. La temperatura muy elevada y directa del asador eléctrico permite el inmediato tostado superficial de los alimentos que, obstaculizando la salida de los líquidos, los mantiene más tiernos en su interior. La cocción con el asador eléctrico es particularmente aconsejada para aquellos platos que necesitan de una elevada temperatura superficial: chuletas de ternera y de vaca, entrecôte, solomillo, hamburguesas, etc... En el párrafo “Consejos prácticos para la cocción” se encuentran algunos ejemplos de su uso. Realice las cocciones con la puerta del horno cerrada.

1. coloque la grasera en la posición 1;

2. coloque el sostén del asador automático en la

posición 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno;

3. accione el asador automático seleccionando con la

Consejos prácticos de cocción ! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría provocar quemaduras de las comidas delicadas. ! En las cocciones GRILL, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas). GRILL • Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla. • Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

Tabla de cocción Programas Horno Tradiciónal Horno Dulce Horno “superior” Grill

Alimentos Pato Asado de ternera o de vaca Asado de cerdo Bizcochos (de pastaflora) Torta glaseada Lasañas Cordero Caballa Plum-cake Hojaldre con crema Bizcocho Tortas saladas Tortas leudadas Torta glaseada Tortas de fruta Brioches Retoques de cocción Lenguados y sepias Broquetas de calamares y cangrejos Filete de merluza Verduras a la parrilla Bistec de ternera Chuletas Hamburguesas Caballa Tostadas Con asador automático (cuando existe) Asado de ternera Pollo asado Cordero asado Peso (Kg) Posición de los estantes Precalentamiento (minutos) Temperatura aconsejada Duración de la cocción (minutos)

Max Max Max 80-90 70-80 70-80 El programador de cocción electrónico Permite programar el horno o el grill en las siguientes funciones: • inicio retardado de la cocción con duración establecida; • inicio inmediato con duración establecida; • contador de minutos. Función de las teclas: H : cuentaminutos horas, minutos $ : duración de la cocción % : final de la cocción ( : conmutación manual ) : fijación de tiempos hacia atrás

• : fijación de tiempos hacia adelante Cómo poner en hora el reloj digital Después de la conexión a la red o después de un corte de corriente, el display centellea en: 0.00 • Pulsar simultáneamente las teclas $ y % y posteriormente (dentro de los 4 segundos) con las teclas ) y * seleccionar la hora exacta. Con la tecla * el tiempo aumenta. Con la tecla ) el tiempo disminuye. Se pueden realizar eventuales actualizaciones de la hora de dos modos diferentes:

1. Repita completamente las fases descriptas más arriba

2. Presionar la tecla ( y posteriormente con las teclas

) y * actualizar la hora. Funcionamiento manual del horno Después de haber seleccionado la hora, automáticamente el programador pasa a la posición manual. Nota: Presione el botón ( para restablecer el funcionamiento manual después de cada cocción “Automática”. Inicio retardado de la cocción con una duración establecida Se selecciona la duración de la cocción y la hora de fin de la cocción. Supongamos que el display indique la hora 10,00

1. Gire los botones de mando del horno hasta la función

y temperatura deseadas (por ejemplo: horno convencional, 200°C)

2. Pulse la tecla $ y posteriormente (dentro de los 4

segundos) con las teclas ) y * seleccione la duración deseada. Supongamos que se selecciona una cocción de 30 minutos; aparecerá:

Al soltar el botón y después de 4 segundos, aparece nuevamente la hora corriente con el símbolo m y la palabra auto

3. Pulse la tecla % y posteriormente pulse las teclas )

y * hasta seleccionar la hora de fin de la cocción deseada, supongamos las 13,00 horas

4. Soltando el botón y después de 4 segundos, en el

La palabra “auto” encendida recuerda que se ha programado la duración y el final de cocción en la función automática. El horno se encenderá automáticamente a las 12,30 horas para terminar después de 30 minutos. Cuando el horno está encendido aparece una olla con el fuego encendido m durante toda la cocción. En cualquier momento, pulsando la tecla $ se puede visualizar la duración seleccionada y pulsando la tecla % se visualiza la hora de fin de la cocción. Al finalizar la cocción suena la señal sonora; para interrumpirla pulse un botón cualquiera excepto los botones ) y *. Inicio inmediato con duración establecida Programando sólo la duración (puntos 1 y 2 del párrafo “Inicio retardado de la cocción con duración establecida”) se obtiene el comienzo inmediato de la cocción. Para anular una cocción ya programada Presione el botón $ y con el botón ) lleve el tiempo hasta

y luego presione el botón de funcionamiento manual (. Función contador de minutos En el funcionamiento contador de minutos se selecciona un tiempo a partir del cual comienza una cuenta regresiva. Esta función no controla el encendido y apagado del horno, solamente emite una alarma sonora cuando se cumple el tiempo. Pulsar la tecla “, aparece:

Luego, con las teclas * y ) seleccionar el tiempo deseado. Soltando el botón, la cuenta parte exactamente a la hora establecida, en el display aparece la hora corriente.

Al finalizar el tiempo, se emite una señal acústica que se puede detener pulsando una tecla cualquiera (excepto las teclas * y )) y el símbolo H se apaga. Corrección, borrado de los datos • Los datos seleccionados se pueden cambiar en cualquier momento, pulsando la tecla correspondiente y pulsando la tecla * o ). • Cancelando la duración de la cocción se produce también la cancelación automática del fin del funcionamiento y viceversa. • En el caso de funcionamiento programado, el aparato no acepta tiempos de fin de cocción anteriores a los de comienzo de la cocción propuestos por el aparato.

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general • El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda. • El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas. • Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno. • No toque la máquina descalzo o con las manos y pies mojados o húmedos. • El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. • Durante el uso del aparato los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños. • Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno. • No obstruya las aberturas de ventilación y de eliminación del calor. • Tome la manija de apertura de la puerta en el centro: a los costados podría estar caliente. • Utilice siempre guantes para horno para introducir o extraer recipientes. • No cubra el fondo del horno con hojas de aluminio. • No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente podría incendiarse. • Controle siempre que los mandos estén en la posición “l”/“¡” cuando no se utiliza el aparato. • No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica. • En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia). • No apoye objetos pesados sobre la puerta del horno abierta. Eliminación • Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados. • En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Ahorrar y respetar el medio ambiente • Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora reduciendo la carga de absorción de las empresas eléctricas. • Se recomienda efectuar siempre las cocciones al GRILL y GRATIN con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente). • Mantenga eficientes y limpias las juntas para que se adhieran bien a la puerta y no provoquen dispersión del calor. Asistencia Comunique: • el modelo de la máquina (Mod.) • el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje. Mantenimiento y cuidados Cortar el suministro eléctrico Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica. Limpiar el aparato • Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas. • El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos. • Los accesorios se pueden lavar como cualquier vajilla (incluso en lavavajilla). Controle las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada. Sustituir la bombilla Para sustituir la bombilla de iluminación del horno: Limpiar la puerta Limpie el vidrio de la puerta del horno utilizando productos y esponjas no abrasivos y séquelo con un paño suave. Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. Desenrosque la tapa de vidrio del portalámpara.

2. Extraiga la bombilla y sustitúyala con una análoga:

potencia de 25 W, casquillo E 14.

3. Vuelva a colocar la tapa (ver la figura).

2. alce y gire las palancas

ubicadas en las dos bisagras (ver la figura);

3. sujete la puerta desde los

costados externos cerrándola lenta pero no completamente, luego tire la puerta hacia sí mismo extrayéndola de las bisagras (ver la figura). Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

1. Para seleccionar o programa de cozedura que

aparece a hora actual:
