MANUALE UTENTE FB 26.2 HOTPOINT

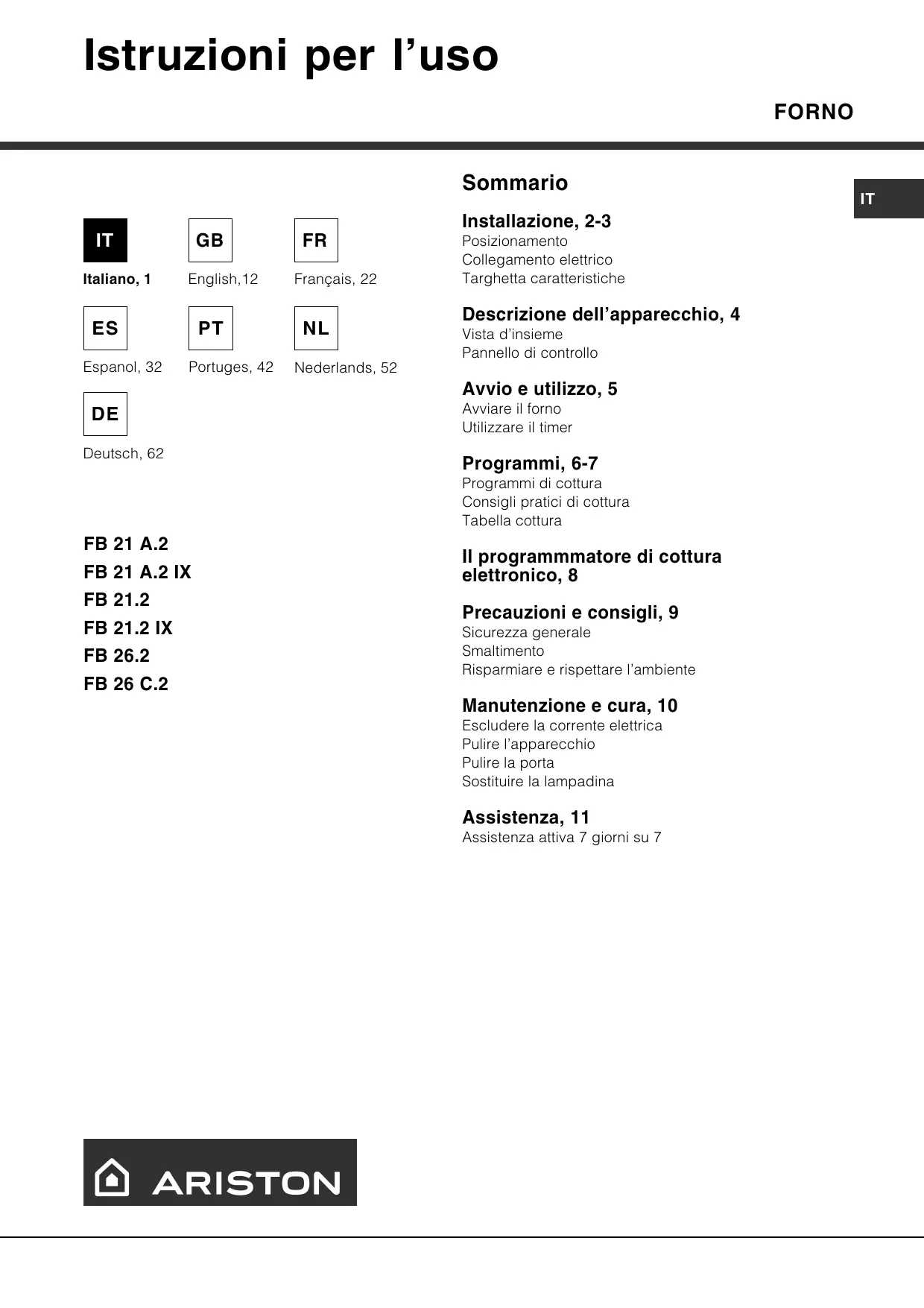

Istruzioni per l’uso FORNO Sommario

Nederlands, 52 Installazione, 2-3 Posizionamento Collegamento elettrico Targhetta caratteristiche Descrizione dell’apparecchio, 4 Vista d’insieme Pannello di controllo Avvio e utilizzo, 5 Deutsch, 62 Avviare il forno Utilizzare il timer Programmi, 6-7 Programmi di cottura Consigli pratici di cottura Tabella cottura

26 C.2 Il programmmatore di cottura elettronico, 8 Precauzioni e consigli, 9 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Manutenzione e cura, 10 Escludere la corrente elettrica Pulire l’apparecchio Pulire la porta Sostituire la lampadina Assistenza, 11 Assistenza attiva 7 giorni su 7

Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi figure). Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte: • i pannelli adiacenti il forno devono essere di materiale resistente al calore; • nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

Centraggio e fissaggio Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile: spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura); spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante (vedi figura); spessore di 16 mm: utilizzare la seconda scanalatura (vedi figura). 5 mm. 567 mm.

593 mm. 23 mm. • per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni: 595 mm.

! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione.

Per fissare l’apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale. ! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile. Collegamento elettrico ! I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche (vedi sotto). Montaggio del cavo di alimentazione

1. Aprire la morsettiera

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura). • la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto); • la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto); • la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. TARGHETTA CARATTERISTICHE

2. Mettere in opera il

cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-Ne poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) GialloVerde (vedi figura).

3. Fissare il cavo nell’apposito fermacavo.

4. Chiudere il coperchio della morsettiera.

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente. ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che: • la presa abbia la messa a terra e sia a norma di legge; Dimensioni modelli senza pannelli autopulenti larghezza cm 43,5 altezza cm 32 profondità cm 43,5 Volume modelli senza pannelli autopulenti lt. 60 Dimensioni modelli con pannelli autopulenti larghezza cm 43,5 altezza cm 32 profondità cm 40 Volume modelli con pannelli autopulenti lt. 56 Collegamenti elettrici tensione a 230V ~ 50/60Hz o 50Hz (vedi targhetta caratteristiche) potenza massima assorbita 2250W ENERGY LABEL Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304 Consumo energia dichiarazione Classe convezione Naturale funzione di riscaldamento:a Tradizionale. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE

Descrizione dell’apparecchio

Vista d’insieme Pannello di controllo GUIDE di scorrimento dei ripiani posizione 5 posizione 4 posizione 3 posizione 2 posizione 1 Ripiano GRIGLIA Ripiano LECCARDA Pannello di controllo Manopola PROGRAMMI Manopola TIMER* Spia TERMOSTATO

• Presente solo in alcuni modelli.

Avvio e utilizzo ! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. Luce del forno

Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura. Avviare il forno Utilizzare il timer*

1. Selezionare il programma di cottura desiderato

ruotando la manopola PROGRAMMI.

2. Scegliere la temperatura ruotando la manopola

TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).

3. La spia TERMOSTATO accesa indica la fase di

riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI; - modificare la temperatura agendo sulla manopola TERMOSTATO; - interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”.

1. Occorre anzitutto caricare la suoneria, ruotando la

manopola TIMER di un giro quasi completo in senso orario.

2. Tornando indietro in senso antiorario, impostare il

tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER con il riferimento fisso sul pannello di controllo.

3. Il timer è un contaminuti: a tempo scaduto emette

un segnale acustico. ! Il timer non controlla l’accensione e lo spegnimento del forno. ! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. ! Porre sempre i recipienti di cottura sulla griglia in dotazione. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d’aria che esce tra il pannello di controllo e la porta del forno. ! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo.

• Presente solo in alcuni modelli.

Programmi di cottura Girarrosto (solo in alcuni modelli) Per azionare il girarrosto (vedi figura) procedere come segue: ! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne: • GRILL (si consiglia di impostare solo su MAX); Programma FORNO TRADIZIONALE Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura. Programma FORNO DOLCE Si accende l’elemento riscaldante inferiore. Questa funzione è indicata per la cottura di cibi delicati, in particolare i dolci che necessitano di lievitazione, in quanto viene facilitata dal calore proveniente dal basso. Viene fatto notare che le temperature più elevate vengono raggiunte in tempi piuttosto lunghi, pertanto in questi casi è consigliabile utilizzare la funzione “Forno Tradizionale”. Programma FORNO SOPRA Si accende l’elemento riscaldante superiore. Questa funzione può essere utilizzata per ritocchi di cottura. Programma GRILL Si accende l’elemento riscaldante superiore. La temperatura assai elevata e diretta del grill consente la immediata rosolatura superficiale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficiale: bistecche di vitello e manzo, entrecôte, filetto, hamburger etc... Alcuni esempi di utilizzo sono riportati al paragrafo “Consigli pratici per la cottura”. Effettuare le cotture con la porta del forno chiusa.

1. mettere la leccarda in posizione 1;

2. mettere il sostegno del girarrosto in posizione 3 e

inserire lo spiedo nell’apposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto selezionando con la manopola

Consigli pratici di cottura ! Nelle cotture ventilate non utilizzare le posizioni dei ripiani 1 e 5: sono investite direttamente dall’aria calda, che potrebbe provocare bruciature sui cibi delicati. ! Nelle cotture GRILL, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). GRILL • Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia. • Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. Tabella cottura Programmi

Peso (Kg) Posizione dei ripiani Preriscaldamento (minuti) Temperatura consigliata Durata cottura (minuti) Tradizionale Anatra Arrosto di vitello o manzo Arrosto di maiale Biscotti (di frolla) Crostate Lasagne Agnello Sgombro Plum-cake Bignè Pan di spagna Torte salate

30-40 35-40 50-60 25-30 Forno Sopra Ritocchi di cottura

Sogliole e seppie Spiedini di calamari e gamberi Filetto di merluzzo Verdure alla griglia Bistecca di vitello Cotolette Hamburger Sgombri Toast

Il programmmatore di cottura elettronico

Consente di programmare il forno o il grill nei funzionamenti: • inizio cottura ritardato con durata stabilita; • inizio immediato con durata stabilita; • contaminuti. Funzione dei tasti : H : contaminuti ore, minuti $ : durata cottura % : fine cottura ( : commutazione manuale ) : impostazione tempi indietro

• : impostazione tempi avanti La scritta “auto” accesa ricorda l’avvenuta programmazione di durata e di fine cottura nella funzione automatica. A questo punto il forno si accende automaticamente alle ore 12,30 in modo da terminare dopo 30 minuti. Quando il forno è acceso compare la pentolina accesa m per tutta la durata della cottura. In qualsiasi momento premendo il tasto $ è possibile visualizzare la durata impostata, premendo il tasto % si visualizza l’ora di fine cottura. A fine cottura suona il segnale acustico; per interromperlo premere un tasto qualsiasi ad eccezione dei tasti ) e *. Come rimettere l’orologio digitale Dopo l’allacciamento alla rete o dopo una mancanza di corrente il display lampeggia su: 0.00 • Premere contemporaneamente i tasti $ e % e successivamente (entro 4 secondi) con i tasti ) e
• impostare l’ora esatta. Con il tasto * il tempo aumenta. Con il tasto ) il tempo diminuisce. Eventuali aggiornamenti dell’ora possono essere effettuati in due modi:

1. Ripetere totalmente le fasi sopra descritte

2. Pigiare il tasto ( e successivamente con i tasti ) e

• aggiornare l’ora. Inizio immediato con durata stabilita Programmando solo la durata (punti 1 e 2 del paragrafo “Inizio cottura ritardato con durata stabilita”) si ha l’inizio di cottura immediato. Funzionamento manuale del forno Dopo aver impostato l’ora, il programmatore va automaticamente in posizione manuale. Nota: Pigiare il tasto ( per ripristinare il funzionamento manuale dopo ogni cottura “Automatica”. Inizio cottura ritardato con durata stabilita Va impostata la durata della cottura e l’ora di fine cottura. Supponiamo che il display indichi le ore 10,00 1. Ruotare le manopole di comando del forno sulla funzione e sulla temperatura desiderata (esempio: forno statico, 200°C) 2. Premere il tasto $ e successivamente (entro 4 secondi) con i tasti ) e * impostare la durata desiderata. Supponiamo di impostare una cottura di 30 minuti; compare:

Rilasciando il tasto, dopo 4 secondi, ricompare l’ora corrente con il simbolo m e la scritta “auto” 3. Premere il tasto % e successivamente premere i tasti ) e * fino ad impostare l’ora di fine cottura desiderata, supponiamo le 13,00

4. Rilasciando il tasto sul display dopo 4 secondi compare l’ora corrente:

Per annullare una cottura già programmata Pigiare il tasto $ e con il tasto ) riportare il tempo a

e quindi pigiare il tasto di funzionamento manuale (. Funzione contaminuti Nel funzionamento contaminuti viene impostato un tempo dal quale comincia un conto alla rovescia. Questa funzione non controlla l’accensione e lo spegnimento del forno, emette solamente un allarme acustico a tempo scaduto. Premere il tasto “ compare:

Quindi con i tasti * e ) impostare il tempo desiderato Rilasciando il tasto il tempo parte esattamente al minuto secondo, nel display compare l’ora corrente.

A fine tempo viene emesso un segnale acustico che può essere arrestato premendo un tasto qualsiasi (esclusi i tasti * e )) ed il simbolo H si spegne. Correzione cancellazione dei dati • I dati impostati possono essere cambiati in qualsiasi momento, premendo il tasto corrispondente e premendo il tasto * o ). • Cancellando la durata di cottura si ha la cancellazione automatica anche della fine del funzionamento e viceversa. • Nel caso di funzionamento programmato, l’apparecchio non accetta tempi di fine cottura antecedenti a quelli di inizio cottura proposti dall’apparecchio stesso. Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale • L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione. • L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. • Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno. • Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. • L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. • Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza. • Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno. • Non ostruire le aperture di ventilazione e di smaltimento di calore. • Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda. • Utilizzare sempre guanti da forno per inserire o estrarre recipienti. • Non rivestire il fondo del forno con fogli di alluminio. • Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi. • Assicurarsi sempre che le manopole siano nella posizione “l”/“¡” quando l’apparecchio non è utilizzato. • Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza). • Non appoggiare oggetti pesanti sulla porta del forno aperta. Smaltimento • Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. • La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente • Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. • Si raccomanda di effettuare sempre le cotture al GRILL a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa). • Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore. • Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

Escludere la corrente elettrica Controllare le guarnizioni Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all’avvenuta riparazione. Pulire l’apparecchio • Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive. • L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi. • Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie. Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la

porta (vedi figura);

2. alzare e ruotare le levette

poste sulle due cerniere (vedi figura);

3. afferrare la porta ai due lati

esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario.

Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno:

1. Svitare il coperchio in vetro del portalampada.

2. Svitare la lampadina e sostituirla con una analoga:

potenza 25 W, attacco E 14.

3. Rimontare il coperchio (vedi figura).

Assistenza Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi); • Riavviare il programma per controllare se l’inconveniente è stato ovviato; • In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato. ! Non ricorrere mai a tecnici non autorizzati. Comunicare: • Il tipo di anomalia; • Il modello della macchina (Mod.) • Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio Assistenza attiva 7 giorni su 7 In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.
