FB 26.2 - Four HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Four encastrable
Capacité	65 litres
Alimentation électrique	230 V
Dimensions approximatives	59.5 x 59.5 x 56.4 cm
Poids	30 kg
Puissance	2800 W
Fonctions principales	Chaleur tournante, grill, cuisson traditionnelle
Entretien et nettoyage	Intérieur émaillé, nettoyage facile
Pièces détachées et réparabilité	Disponibilité des pièces sur demande
Sécurité	Verrouillage de porte, protection contre la surchauffe
Compatibilités	Compatible avec les cuisines encastrables standards
Accessoires inclus	Grille, plat à rôtir

FOIRE AUX QUESTIONS - FB 26.2 HOTPOINT

Comment puis-je régler la température de mon HOTPOINT FB 26.2 ?

Pour régler la température, tournez le bouton de thermostat situé sur le panneau de commande jusqu'à atteindre la température désirée.

Que faire si mon appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, consultez le manuel d'utilisation pour des solutions supplémentaires.

Comment nettoyer l'intérieur de mon HOTPOINT FB 26.2 ?

Débranchez l'appareil et utilisez un chiffon humide avec un peu de détergent doux. Évitez les produits abrasifs qui pourraient rayer les surfaces.

Mon appareil fait un bruit inhabituel, que dois-je faire ?

Assurez-vous que l'appareil est nivelé et qu'il n'y a pas d'objets en mouvement à l'intérieur. Si le bruit persiste, contactez le service après-vente.

Comment savoir si l'appareil a besoin d'être dégivré ?

Si vous remarquez une accumulation de glace de plus de 5 mm dans le compartiment, il est temps de dégivrer votre appareil.

Quelle est la capacité de mon HOTPOINT FB 26.2 ?

Le HOTPOINT FB 26.2 a une capacité de 260 litres.

Comment puis-je économiser de l'énergie avec mon appareil ?

Assurez-vous de maintenir une température appropriée, ne laissez pas la porte ouverte trop longtemps et nettoyez régulièrement les serpentins de condensation.

Y a-t-il une garantie pour le HOTPOINT FB 26.2 ?

Oui, le produit est généralement couvert par une garantie de deux ans. Consultez le manuel pour plus de détails.

Que faire si la lumière du réfrigérateur ne fonctionne pas ?

Vérifiez l'ampoule et remplacez-la si nécessaire. Si cela ne résout pas le problème, il pourrait s'agir d'un problème électrique.

Comment ajuster les étagères dans le HOTPOINT FB 26.2 ?

Les étagères peuvent être ajustées en les retirant délicatement et en les replaçant à la hauteur souhaitée.

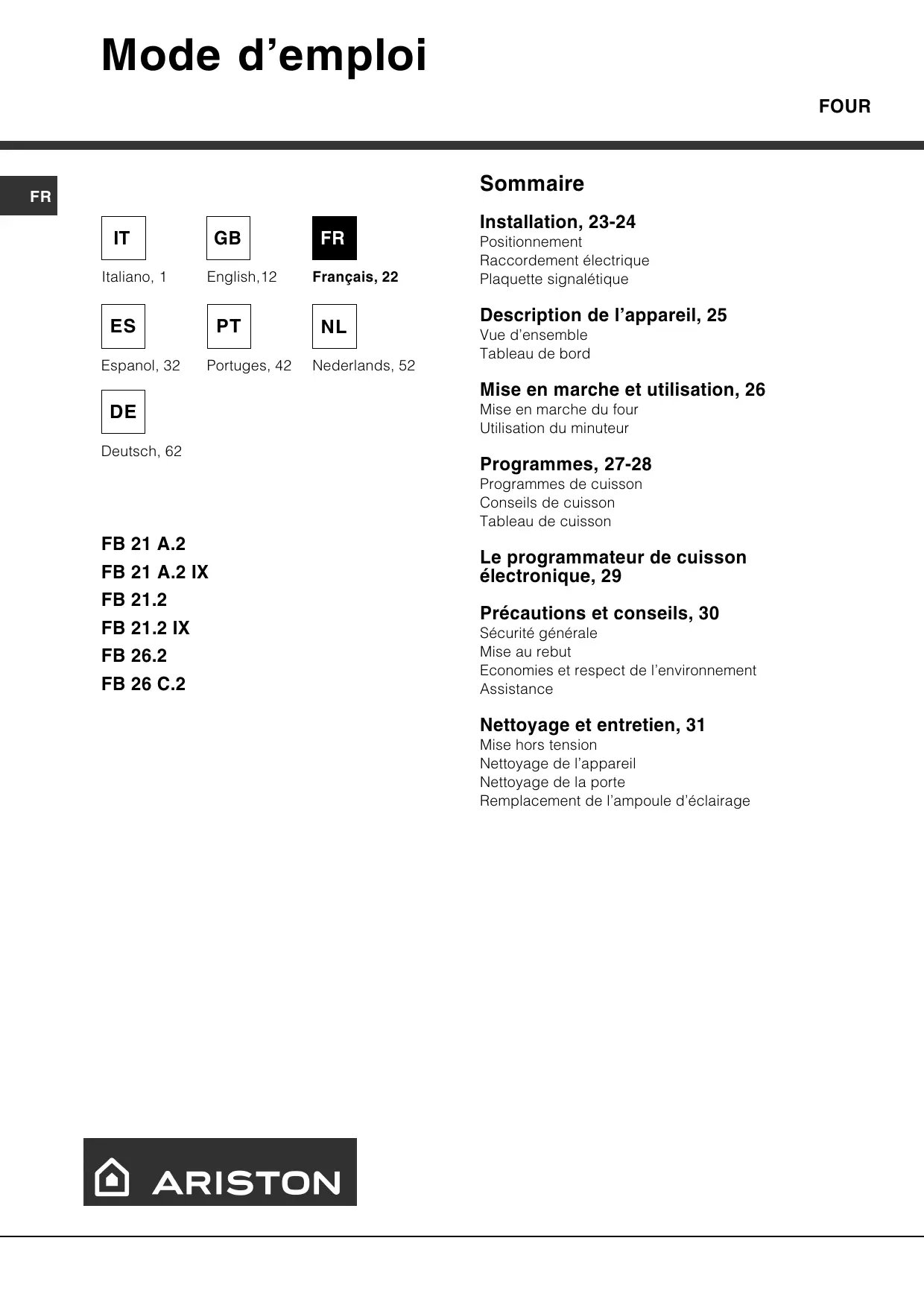

MODE D'EMPLOI FB 26.2 HOTPOINT

Nederlands, 52 Installation, 23-24 Positionnement Raccordement électrique Plaquette signalétique Description de l’appareil, 25 Vue d’ensemble Tableau de bord Mise en marche et utilisation, 26 Mise en marche du four Utilisation du minuteur Programmes, 27-28 Programmes de cuisson Conseils de cuisson Tableau de cuisson

26 C.2 Le programmateur de cuisson électronique, 29 Précautions et conseils, 30 Sécurité générale Mise au rebut Economies et respect de l’environnement Assistance Nettoyage et entretien, 31 Mise hors tension Nettoyage de l’appareil Nettoyage de la porte Remplacement de l’ampoule d’éclairage Installation ! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil Aération Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures). Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). ! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Encastrement Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises : Centrage et fixation Positionnez les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et réglezles selon l’épaisseur de la joue du meuble : épaisseur 20 mm : enlevez la partie amovible du taquet (voir figure) ; • les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ; • dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ; • la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu’en colonne, doit avoir les dimensions suivantes : épaisseur 18 mm : utilisez la première rainure, comme prévu par le fabricant (voir figure);

5 mm. 567 mm. 595 mm. 45 m 593 mm. 23 mm. épaisseur 16 mm : utilisez la deuxième rainure (voir figure).

! Après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur l’étiquette des caractéristiques ont été mesurées pour ce type d’installation Pour fixer l’appareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre. ! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil.

Raccordement électrique ! Les fours munis d’un câble d’alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaquette signalétique (voir ci-dessous). Montage du câble d’alimentation

1. Pour ouvrir le bornier,

faites pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle (voir figure).

d’alimentation : dévissez la vis du serre-câble ainsi que les trois vis des contacts L-N- puis fixez les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (voir figure).

3. Fixez le câble dans le serre-câble prévu.

4. Fermez le couvercle du bornier.

Branchement du câble d’alimentation au réseau électrique Montez sur le câble une prise normalisée pour la charge indiquée sur l’étiquette des caractéristiques (voir ci-contre). En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que : • la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique (voir ci-dessous); • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique (voir ci-dessous); • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus. PLAQUETTE SIGNALETIQUE Dimensions modèles sans panneaux autonettoyants Volume modèles sans panneaux autonettoyants Dimensions modèles avec panneaux autonettoyants Volume modèles avec panneaux autonettoyants Raccordements électriques ETIQUETTE ENERGIE largeur cm 43,5 hauteur cm 32 profondeur cm 43,5 l 60 largeur cm 43,5 hauteur cm 32 profondeur cm 40 l 56 tension 230V ~ 50/60Hz ou 50Hz (voir plaquette signalétique) puissance maxi. absorbée 2250W Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN 50304 Consommation énergie déclaration Classe convection Naturelle – fonction four : a Traditionnel Cet appareil est conforme aux Directives Communautaires suivantes : 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives -89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives -93/68/CEE du 22/07/93 et modifications successives -2002/96/EC Description de l’appareil Vue d’ensemble

Tableau de bord GLISSIERES de coulissement Support GRILLE niveau niveau niveau niveau niveau Support LECHEFRITE

• N’existe que sur certains modèles

Mise en marche et utilisation

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four. Eclairage du four Mise en marche du four Utilisation du minuteur*

1. Pour sélectionner le programme de cuisson

souhaité, tournez le bouton PROGRAMMES.

2. Pour choisir la température, tournez le bouton

THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d’elles (voir Programmes).

3. Le voyant THERMOSTAT reste allumé pendant la

durée de montée en température.

4. En cours de cuisson, vous pouvez à tout moment :

- modifier le programme de cuisson à l’aide du bouton PROGRAMMES; - modifier la température à l’aide du bouton THERMOSTAT; - interrompre la cuisson en ramenant le bouton PROGRAMMES sur “0”.

1. Il faut avant tout remonter la sonnerie en faisant

faire un tour presque complet au bouton MINUTEUR dans le sens des aiguilles d’une montre.

2. Puis en faisant marche arrière, sélectionnez le

temps désiré en amenant les minutes indiquées sur le bouton MINUTEUR en face du repère fixe du tableau de bord.

3. Le minuteur est un indicateur sonore de

fonctionnement : une fois le temps écoulé, il émet un signal sonore. Pour l’allumer, sélectionnez à l’aide du bouton PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson. ! Le minuteur ne contrôle pas l’allumage et l’arrêt du four. ! Ne posez jamais d’objets à même la sole du four, vous pourriez abîmer l’émail. ! Placez toujours vos plats sur la grille fournie avec l’appareil. Système de refroidissement Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d’un système de refroidissement. Ce dernier souffle de l’air à l’extérieur par une fente située entre le tableau de bord et la porte du four. ! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi.

• N’existe que sur certains modèles

Programmes Programmes de cuisson Tournebroche (n’existe que sur certains modèles)

Pour actionner le tournebroche (voir figure) procédez comme suit : ! Pour tous les programmes vous pouvez sélectionner une température comprise entre 60°C et MAX., sauf pour : • GRIL (il est conseillé dans ce cas de sélectionner MAX.); Programme FOUR TRADITION Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. Programme FOUR PÂTISSERIE L’élément chauffant inférieur est branché. Cette fonction est tout particulièrement indiquée pour la cuisson de mets délicats, notamment de gâteaux à lever qui gonflent mieux grâce à l’arrivée de chaleur par le bas. A remarquer qu’il faut des temps assez longs pour atteindre les températures plus hautes, dans ces cas il vaut par conséquent mieux utiliser la fonction “Four Tradition”. Programme CHALEUR VOÛTE Mise en marche de la résistance de voûte. Cette fonction est conseillée pour parfaire la cuisson des aliments. Programme GRIL Mise en marche de la résistance de voûte. La température élevée et directe du gril permet de saisir l’aliment en surface pour qu’il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc....... Vous trouverez des exemples d’utilisation dans le paragraphe “Conseils utiles pour la cuisson”. Cuisson porte du four fermée.

1. placez la lèchefrite au gradin 1 ;

2. placez le berceau au gradin 3 et encastrez le bout

arrière de la broche dans le trou situé au fond de l’enceinte;

3. branchez le tournebroche en amenant le sélecteur

Conseils de cuisson ! Pour vos cuissons ventilées n’utilisez pas les gradins 1et 5 : ils sont directement frappés par l’air chaud qui pourrait brûler vos mets délicats. ! En cas de cuisson en mode GRIL, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson. GRIL • Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille. • Nous conseillons de sélectionner le niveau d’énergie maximum. Ne vous inquiétez pas si la résistance de voûte n’est pas allumée en permanence: son fonctionnement est contrôlé par un thermostat.

Température préconisée Durée cuisson (minutes) Canard Rôti de veau ou de bœuf Rôti de porc Biscuits (pâte brisée) Tartes Lasagnes Agneau Maquereau Plum-cake Choux Génoise Quiches Gâteaux levés Tartes Gâteaux aux fruits Brioches

Gril Soles et seiches Brochettes de calmars et crevettes Tranches de colin Légumes grillés Côte de veau Côtelettes Hamburgers Maquereaux Croque-monsieur Avec tournebroche (sur certains modèles) Veau à la broche Poulet à la broche Agneau à la broche

Le programmateur de cuisson électronique Il permet de programmer le four ou le gril comme suit: • départ cuisson différé avec durée établie; • départ immédiat avec durée établie; • minuteur. Fonction des touches : H : minuteur heures, minutes $ : durée cuisson % : fin de cuisson ( : commutation manuelle ) : sélection temps à rebours

• : sélection temps en avant Comment remettre à l’heure l’horloge digitale Après raccordement à la ligne ou après une coupure de courant, l’afficheur clignote sur : 0.00 • Appuyez simultanément sur les touches $ et % puis, dans les 4 secondes qui suivent, remettez l’heure exacte à l’aide des touches ) et * . La touche * sert à augmenter le temps. La touche ) sert à diminuer le temps. Toute mise à l’heure peut être effectuée de deux façons différentes:

complètement les opérations susmentionnées

2. Appuyez sur la touche ( puis sur les touches ) et *

pour remettre l’heure exacte. Fonctionnement manuel du four Après la sélection de l’heure, le programmateur va automatiquement sur la position manuelle. Rappel : Appuyez sur la touche ( pour rétablir le fonctionnement manuel après chaque cuisson “Automatique”. Départ cuisson différé avec durée établie Il faut sélectionner la durée et l’heure de fin de cuisson. Supposons que l’afficheur indique 10 heures

1. Tournez les manettes de commande du four sur la

température désirée (exemple: four statique, 200°C)

2. Appuyez sur la touche $ puis, (dans les 4 secondes

qui suivent) programmez à l’aide des touches ) et

• et la durée désirée. Supposons une sélection de cuisson de 30 minutes; il y a affichage de:

En lâchant la touche, au bout de 4 secondes, l’heure courante réapparaît avec le symbole m et l’inscription “auto”

3. Appuyez sur la touche % puis sur les touches ) et

• jusqu’à la sélection de l’heure de fin de cuisson désirée, supposons que ce soit 13 heures

4. En lâchant la touche, l’afficheur indique au bout de

L’inscription “auto” allumée rappelle qu’il y a programmation de la durée et de l’heure de fin de cuisson en automatique. Le four s’allume alors automatiquement à 12h30 pour s’éteindre 30 minutes après. Quand le four est allumé, la casserole allumée m apparaît pendant toute la durée de cuisson. En appuyant sur la touche $ à n’importe quel moment, vous pouvez afficher la durée programmée, en appuyant sur la touche % vous pouvez afficher l’heure de fin de cuisson. En fin de cuisson un signal acoustique retentit, pour l’interrompre appuyez sur une touche quelconque sauf sur ) et *. Départ immédiat avec durée établie En ne programmant que la durée (points 1 et 2 du paragraphe “Départ de cuisson différé avec durée établie”) la cuisson démarre aussitôt. Pour annuler une cuisson déjà programmée Appuyez sur la touche $ et à l’aide de la touche ) ramenez le temps à

puis appuyez sur la touche de fonctionnement manuel Fonction minuterie Le fonctionnement de la minuterie prévoit la sélection d’un temps dont le décompte se fait au compte à rebours. Cette fonction ne contrôle ni l’allumage ni l’arrêt du four, un signal sonore retentit une fois le temps écoulé. Appuyez sur la touche “ il y a affichage de :

A l’aide des touches * et ) sélectionnez enfin le temps désiré En lâchant la touche le temps commence immédiatement à courir, l’afficheur indique l’heure courante.

Une fois le temps écoulé, un signal acoustique retentit, pour l’arrêter appuyez sur une touche quelconque (sauf sur les touches * et )), le symbole H s’éteint. Correction effacement des données • Les données sélectionnées peuvent être modifiées à tout moment, en appuyant tout simplement sur la touche correspondante et sur la touche * ou ). • En effaçant la durée de cuisson, il y a aussi effacement automatique de la fin du fonctionnement et vice versa. • En cas de fonctionnement programmé, l’appareil n’accepte pas des temps de fin de cuisson antécédents à ceux du départ de cuisson proposés par l’appareil.

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. Sécurité générale • Cet appareil a été conçu pour un usage familial, de type non professionnel. • Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Pour déplacer l’appareil, servez-vous des poignées prévues à cet effet sur les côtés du four. • Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. • En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance. • Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four. • Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés • Saisissez toujours la poignée en son milieu : elle risque d’être très chaude à ses extrémités. • Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four. • Ne tapissez jamais la sole du four de papier aluminium. • Ne rangez pas de matériel inflammable à l’intérieur du four : si l’appareil était par inadvertance mis en marche, il pourrait prendre feu. • Contrôlez toujours que les manettes sont bien dans la position “l”/“¡” quand l’appareil n’est pas utilisé. • Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.

• N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant. • En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance). • Ne posez pas d’objets lourds sur la porte du four ouverte. Mise au rebut • Mise au rebut du matériel d’emballage : conformezvous aux réglementations locales, les emballages pourront ainsi être recyclés. • La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil. Economies et respect de l’environnement • Pour faire des économies d’électricité, utilisez autant que possible votre four pendant les heures creuses surtout pour le nettoyage pyrolyse. • Pour vos cuissons au GRILL et GRATIN, nous vous conseillons de garder la porte du four fermée: Vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies d’énergie (10% environ). • Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperditions de chaleur. Assistance Indiquez-lui : • le modèle de votre appareil (Mod.) • son numéro de série (S/N) Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage. Nettoyage et entretien Mise hors tension Contrôle des joints Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil. Contrôlez périodiquement l’état du joint autour de la porte du four. S’il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé. Nettoyage de l’appareil • Nettoyez l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. N’utilisez ni poudres abrasives ni produits corrosifs. • Nettoyez l’enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l’eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif. • Les accessoires peuvent être lavés comme de la vaisselle courante y compris en lave-vaisselle. Nettoyage de la porte Nettoyez la vitre de la porte à l’aide d’éponges et de produits non abrasifs et séchez avec un chiffon doux. Pour nettoyer plus à fond, vous pouvez déposer la porte du four :

Remplacement de l’ampoule d’éclairage Pour changer l’ampoule d’éclairage du four:

1. Dévissez le couvercle en verre du boîtier de la

2. Dévissez l’ampoule et remplacez-la par une autre

de même type : puissance 25 W, culot E 14.

3. Remontez le couvercle à sa place (voir figure).

1. ouvrez complètement la

porte (voir figure);

2. soulevez et faites pivoter

les leviers situés sur les deux charnières (voir figure) ;

3. saisissez la porte par les

côtés, refermez-la lentement mais pas complètement. Tirezla ensuite vers vous en la dégageant de son logement (voir figure). Remontez la porte en refaisant en sens inverse les mêmes opérations.
