IN-HULL - Transductor sonar NAVMAN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Transductor sonda de montaje interno
Marca	NAVMAN
Modelo	IN-HULL
Referencia Europa	27948
Referencia Resto del mundo	AA002161
Tipo de montaje	Interno (pegado en el interior del casco)
Material	Plástico
Conector	Audio RCA
Longitud del cable	8 m
Grosor máximo del casco	20 mm
Uso recomendado	Cascos plásticos compactos, sin bolsas de aire
Funciones principales	Medición de profundidad (sonda)
Alimentación	Proporcionada por el instrumento de navegación
Mantenimiento y limpieza	Limpiar con un paño húmedo o detergente suave; no usar productos abrasivos, gasolina ni disolvente
Seguridad	Instalación profesional recomendada; respetar las normas de navegación
Piezas de repuesto y reparabilidad	Sensor fijo no desmontable; accesorios disponibles: cables de extensión (4 m y 20 m), pasa-casco de repuesto, rueda de paletas de repuesto
Información general	Conforme a las especificaciones Navman; manual de instalación incluido

Preguntas frecuentes - IN-HULL NAVMAN

¿Cómo instalar correctamente la sonda de montaje interno?

Primero, elija una ubicación protegida de turbulencias, cerca del centro del casco y lo más baja posible. Limpie y desengrase la superficie interior. Aplique un adhesivo epoxi semirrígido o Sikaflex 252 en la parte central de la cara frontal de la sonda. Coloque la sonda sobre el casco, realice un ligero movimiento de rotación para expulsar las burbujas de aire, luego manténgala con cinta adhesiva durante 24 horas de secado.

¿Puedo usar esta sonda en un casco de madera o metal?

No. Las sondas de montaje interno solo se pueden usar con cascos plásticos compactos, de espesor máximo 20 mm, sin bolsas de aire, alvéolos ni espacios vacíos. No son adecuadas para cascos de madera, metal o sándwich.

¿Qué adhesivo usar para fijar la sonda?

Use un adhesivo epoxi viscoso semirrígido de secado lento o Sikaflex 252. Evite los adhesivos epoxi rígidos que reaccionan mal a las variaciones de temperatura y a las flexiones del casco, con riesgo de deslaminación.

¿Cómo probar la ubicación antes del pegado definitivo?

Coloque la sonda en una bolsa de plástico parcialmente llena de agua, cierre la bolsa alrededor del cable, luego conéctela al instrumento de navegación. Moje la superficie interior del casco y presione la bolsa contra el casco en el lugar deseado. Verifique que el instrumento muestre valores correctos y constantes. Mueva la bolsa si es necesario para encontrar la mejor ubicación.

¿Cómo limpiar el transductor?

Limpie el sensor con un paño húmedo o empapado en detergente suave. Nunca use productos abrasivos, gasolina ni disolvente. No pinte el sensor y evite los sistemas de limpieza a alta presión.

¿Qué hacer si el cable es demasiado corto?

Puede usar un cable de extensión de 4 m para alargar el cable. Solo es posible una extensión. No corte el cable de la sonda. Para sondas bifrecuencia, también está disponible un cable de extensión de 20 m.

¿Cuál es la profundidad máxima medida?

La profundidad máxima depende del instrumento de navegación utilizado y de las condiciones. El manual indica que se debe verificar que el instrumento muestre valores hasta la profundidad máxima especificada para el instrumento. En general, las sondas Navman pueden medir hasta varios cientos de metros, pero el rendimiento se reduce en montaje interno debido a la absorción del casco.

¿Se puede pintar la sonda?

No. Nunca pinte el sensor. Si vuelve a pintar el casco, cubra o retire cualquier sensor de velocidad presente. La pintura podría alterar el rendimiento del transductor.

¿Dónde colocar la sonda en el barco?

Coloque la sonda lo más cerca posible del centro del casco y lo más baja posible, por delante de la quilla, las líneas de flotación, las aberturas del casco y las hélices para evitar turbulencias. El eje de la sonda debe estar lo más cerca posible de la vertical, con una inclinación máxima de 5°.

¿Cómo evitar las burbujas de aire al pegar?

Aplique el adhesivo en la parte central de la cara frontal de la sonda. Al colocar, realice un ligero movimiento de rotación para expulsar las burbujas de aire y el exceso de adhesivo. La junta de adhesivo debe ser lo más delgada posible y sin burbujas para una transmisión óptima de las señales.

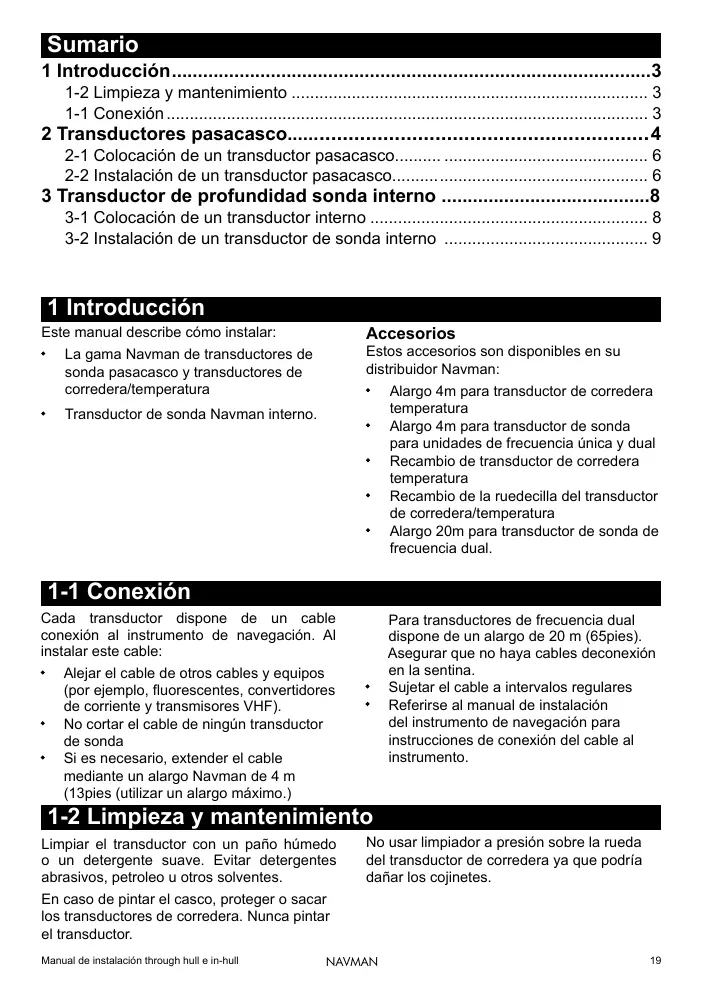

MANUAL DE USUARIO IN-HULL NAVMAN

Es responsableidad exclusiva del propietario instalar y usar el instrumento y los transductores de forma que se eviten accidentes, lesiones personales o daño a la propiedad. El usuario de este produits es responsable unico de que se observen practicas de navigacion segura.

Idioma Rector: Este documento, los manuales de instruccion, las guias de uso y otra informacion pertinente al producto (Documentacion) peuvent ser traducidos a, o han sido traducidos de,OTHERIDIOMA (Traduccion).En caso de conflicto, la version inglesia sera la version official.

1-2 Limpieza y mantenimiento 3
1-1 Conexión 3

2 Transductores pasacasco 4

2-1 Colocacion de un transductor pasacasco 6
2-2 Instalación de un transductor pasacasco 6

3 Transductor de profundidad sonda interno 8

3-1 Colocacion de un transductor interno 8
3-2 Instalación de un transductor de sonda intermo 9

1 Introducción

Este manual describe como instalar:

• La gama Navman de transductores de sonda pasacaso y transductores de corredera/temperatura
  Transducer de sonda Navman interno.

Accesorios

Estos accesorios son disponibles en su distribuidor Navman:

• Alargo 4m para transductor de corredera temperatura
• Alargo 4m para transductor de sonda para unidades de Frequencia unica y dual
  Recambio de transductor de corredera temperatura
  Recambio de la ruedecilla del transductor de corredera/temperatura
• Alargo 20m para transductor de sonda de Frequencia dual.

1-1 Conexión

Cada transductor dispone de un cable conexión al instrumento de navigation. Al instalar este cable:

• Alejar el cable de除外 cables y equipos (por exemple, fluorescentes, convertidos de corriente y transmisores VHF).
• NoURTAR el cable de ningún transductor de sonda
  Si es necessario, extender el cable mediante un alargo Navman de 4 m (13pies (utilizar un alargo máximo.)

Para transductores de fecuencia dual dispone de un alargo de 20m (65pies). Asegurar que no haya cables deconexión en la sentina.

• Sujetar el cable a intervalos regulares
  Referirse al manual de instalacion del instrumento de navigacion para instrucciones de connexion del cable al instrumento.

1-2 Limpieza y mantenimiento

Limpiar el transductor con un paño humedo o un detergente suave. Evitar detergentes abrasivos, petrolleo uOthersolventes.

En caso de pintar el caso, proteger o sacar los transductores de corredera. Nunca pintar el transductor.

No usable limpiador a presión sobre la rueda del transductor de corredera ya que podía darñar los cojinetes.

2 Transductores pasacasco:

Transductores de sonda:

Pieza # - Europa	25983	26032	31357	31358	No disponible
Pieza # - Resto del mundo	No disponible	AA002155	No disponible	AA002106	AA000043
Material	Plástico	Plástico	Plástico	Bronce	Bronce
Tipo (1)	Amovable	Fijo	Fijo	Fijo	Fijo
Conector	Fono RCA	Fono RCA	Fono RCA	Fono RCA	Fono RCA
Diámetro de la perforaci n del caso	17/8" (48 mm)	15/8" (42 mm)	2" (51 mm)	2" (51 mm)	7/8" (22 mm)
Grosor máximo del caso	23/8" (60 mm)	15/8" (42 mm)	7/8" (22 mm)	23/8" (60 mm)	25/8" (92 mm)
Longitud de cable	8 m (26.2pies)	8 m (26.2pies)	8 m (26.2pies)	8 m (26.2pies)	8 m (26.2pies)
Empotrado/roda larga	Empotrado	Empotrado	Empotrado	Empotrado	Roda larga

Pieza # - Europa	47535	47512	No disponible
Pieza # - Resto del mundo	AA002108	AA002107	AA002109
Material	Bronce	Plástico	Bronce
Tipo (1)	Fijo (Freq. doble)	Fijo (Freq. doble)	Fijo (Freq. doble)
Conector	6-patillas LT	6-patillas LT	6-patillas LT
Diámetro del taladro	2½" (63.5 mm)	2½" (63.5 mm)	1 ¼" (27 mm)
Grosor máximo del casco	3½" (80 mm)	2¼" (56 mm)	4½" (110 mm)
Longitud de cable	33 pies (10 m)	33 pies (10 m)	33 pies (10 m)
Empotrado/roda larga	Empotrado	Empotrado	Roda larga

Observaciones

1 Con un transductor acoplable, se peutesacar el elemento del transductor,dejando el ajuste del casco colocado en el casco. Con un transductor fjo, no se peutse separar el elemento del transductor y el ajuste del casco.

Precaución

• Los transductores through hull de plástico no son adecuados para cascos de madera.
• Los transductores de bronce normalmente son inadequados para cascos metálicos.

Transductores de velocidad/temperatura:

Pieza # - Europa	25982	40640	26017	40641
Pieza # - Resto del mundo	No disponible	No disponible	AA002150	AA002082
Material	Plástico	Plástico	Plástico	Bronce
Tipo (1)	Amovable	Amovable	Amovable	Amovable
Conectar	Fuji 4 patillas	LT 8 patillas	Fuji 4 patillas	LT 8 patillas
Diámetro del taladro	17/8" (48 mm)	17/8" (48 mm)	15/8" (42 mm)	15/8" (42 mm)
Grosor máximo del casco	23/8" (60 mm)	23/8" (60 mm)	15/8" (42 mm)	15/8" (42 mm)
Longitud de cable	26.2 pies (8 m)	26.2 pies (8 m)	26.2 pies (8 m)	26.2 pies (8 m)
Empotrado/roda Irga	Empotrado	Empotrado	Empotrado	Empotrado
		Idétrico al 25982, pero con conectar LT 8 patillas		Idétrico al AA002150 / 26017, pero con conectar LT 8 patillas

Pieza # - Europa	31359	47552
Pieza # - Resto del mundo	AA000055	AA002151
Material	Bronce	Bronce
Tipo (1)	Amovable	Amovable
Conector	Fuji 4 patillas	LT 8 patillas
Diámetro del taladro	2" (51 mm)	2" (51 mm)
Grosor máximo del casco	2½" (55 mm)	2½" (55 mm)
Longitud de cable	29.5 pies (9 m)	29.5 pies (9 m)
Empotrado/roda Irga	Empotrado	Empotrado
	Idéntico alAA000055 / 31359, pero con conector LT8 patillas

Notas

1 En un transductor amovible, puisce sacar el elemento del transductor,øjando el dispositivode fijación en el casco. Con un transductor bajo, el elemento del transistor y el dispositivo de fijación no se podrán disociar.

Precaución

• Los transductores through hull de plástico no son compatibles con cascos de madera.
• Los transductores de bronce normalmente son incompatibles con cascos metálicos.

2-1 Colocacion de un transductor pasacasco

Este transductor se instalará en un taladro perforado en el casco de la embarcación. SeLECTIONAR un emplazamente en el qualasuperficie del transductor esté sempre en contacto con el agua. Instalar el transductor alejado de la quilla, protuberancies del casco, aberturas, transductores de corredera, helicesy turbulencias de helices. Si el fondo está pintado y se ha usedo el barco, nomentar el transductor en situos donde la pintura está descnhada (indicacion de turbulencias).

La instalación del transductor sera siempre :

• tanerca de la linea central del casco y tan hondo como sea possible
• donde no haya ángulo muerto
• permietiendo un'espacio suficiente para el accesoa conexion
• donde no impedirá botar o levantar laembarcación

Idealmente, un transductor deben instalarse de waya que su eje sea vertical. Sin embargo, la instalacion podria tener una inclinacion de 15^

casco plano o de desplazamento

2-2 Instalación de un transductor pasacasco

1 SeLECTIONAR un emplazamento adecuado para el transductor (ver párrafo 2-1). Si el mamparo del casco es demasiado delgado o insufficientemente fuerte, colocarun refuerzo en el interior del casco.
2 Referirse a la tabla descrita anteionmente para seleccionar el diametro de taladro del transductor. Practicar el taladro en el casco. El agujero debe ser perpendicular a la superficie del casco.
3 Para un transductor amovible:

i SACar la tuerc de cierre del dispositivo de fijacion
ii SACar el transductor del disposito de fijacion
iii Desenroscar la tuerca del dispositivo de fijacion Para un transductor bajo:

i Desenroscar la tuerca del dispositorio
ii Sujetar la tuerca al interior del taladro
iii Introducir la mayor parte del cable del transductor por el taladro (desde el exterior del casco) y por la tuerca.

4 Aplicar una capa de silicona (de tipo Sikaflex) en el dispositivo de fijación, al interior de la tuerca de pestaña y

Transducer Amovable

Transductor fijo

alexterior de la rosca en contacto con el casco.

5 Insertar el dispositivo de fijación desdedeel exterior. Para un transductor de corredera/temperatura, girar la fijaciónhasta que la flecha exterior apunte a un ángulo inferior a 5^ ,hacia delante.
6 Colocar y atornillar la tuerca en el dispositivo de fijación. Para un dispositivo de plástico, atornillar a mano sin averter demasiado. Para un dispositivo de bronce, atornillar con alcates de expansión. Atornillar hasta que el excesso de silicona salga de la tuerca y del dispositivo de fijación.Limpiar el excesso de silicona.
7 Para un transductor de corredera/ temperatura, comprar que la flecha sobreel dispositivo de fijacion apunte hacia delante.
8 Para un transductor amovible:

i Asegurar que haya una capa final de silicono o un lubricante para junta tórica en las juntas tóricas del transductor.
ii Insertar el transductor en el dispositivo de�ecion, girandolo hasta que la flecha sobre el transductor encaje con la entalladura del dispositivo.
iii Volver a colocar la tuerca de cierre

9 Esperar que la silicona de fijacion este seca.
10 Comprobar que no haya entrada de agua por el taladro practicado alrededor del transductor.

Compuesto fijador

Vista desde abajo
Hacia delante
La flecha signaled hacia delante hasta 5^

3 Transductor de profundidad in-hull

Un transductor in-hull está disponible, un transductor de profundidad.

Parte # - Europa	27948
Parte # - Resto del mundo	AA002161
Material	Plástico
Conector	Fono RCA
Grosor máximo del casco	3¼" (20 mm)
Longitud de cable	26.2 ft (8 m)

Precaución

Los transductores de profundidad in-hullsoleo anpropriados para cascos GRP solidos de hasta 20mm de grosor, sin bolas, gotas o huecos de aire. No son apropriados para cascos de madera, metálicos o en sandwich.

Comparados con algunos temas de transductores, los transductores de profundidad in-hull-ofrecen generalmente menor resultado porque la energia se absorbe en el casco.

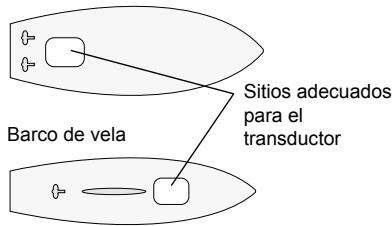

3-1 Colocacion de un transductor in-hull:

Este transductor se pegará al interior del fondo de la embarcación. Seleecciona una posicion para el transductor que siempreonga un suave flujo de agua transparente bajo del transductor. Esto significa que el transductor deberia estar apartado de qualquier quilla, protuberencias del casco, aberturas del casco, transductores de rueda de palettes, helices o torbellinos de helice. Si el fondo de la embarcacion está pintado y la embarcacion ha sido usada, no monte el transductor sobre la pintura esseoionada (indica turbulencia).

Además, coloque el transductor:

• tanerca de la linea central del casco y tan profundo como sea possible
• con suficiente espacio dentro del casco para poderaraccesso yconexión
• donde la superficie interior del casco sea plana y lisa y no haya espacios entre la cara del transductor y el casco.

La cara del transductor tiene ángulos. Cuando colque el transductor, haga girar el transductor para que el eje del transistor está tan cerca de la vertical como sea posible.

De forma ideal, se deben hacer girar el transductor para que su eje está en vertical también puede estar hasta 15^ 你以为 de la vertical.

Planeador o embarcación de desplazimiento

3-2 Instalación de un transductor de sonda interno

1 Elegir un emplazamento adecuado para el transductor y averiguar como deben positionalarse para que su eje sea lo más vertical possible (ver párafo 2-1)
2 Probar el transductor en esta posicion y con el barco en el agua antes de montarlo definitivamente:

i Llenar parcialmente de agua una sola de plástico y sumergir el transductor, cerrando la sola con una brides.
ii Instalar el instrumento de sonda sugiuendo las instrucciones del manual de instalacion y de configuracion del instrumento.
iii Humedecer la superficie del casco y colocar el transductor sobre el interior del casco al emplazamento previsto para la instalacion.
iv Comprobar que el instrumento mide la profundidad correctamente y regularmente, hasta la profundidad maxima especified para el instrumento. Si esecessaryo, mover la Bolsa por el casco hasta encontrar el mejor emplazamiento.

3 Escoger un adhesivo o una silicon para pegar el transductor al casco. Resinas epoxy duras transmiten mejor las señales del transductor pero los cambios de temperatura y la contracción del casco podieran provocar delaminación. La mejor solución sera usar una resina epoxy bastante rigida o un sellador Sikaflex 252.
4 Asegurar que el emplazimiento sobre se montara el transductor sea plano. Limpiar, desengrasar y secar: el emplazimiento sobre montara el transductor la parte inclina del transductor
5 Colocar el transductor:

i Aplicar la resina epoxy o el sellador al centro de la cara del transductor.
ii Colocar aparecido el transductor en el emplazimiento previsto.
iii Girar el transductor en ambos sentidos para sacar el aire y lacantad de sellador que soba de la junta. La junta una vez acababa estar ser extremadamente fina y no contener burbujas de aire. Colocar el transductor en el ángulo correcto.
iv Sujetar temporalemente el transductor con cinta aislante y esperar 24 horas hasta que la cola seooter.

Importante
