Tipo de produto	Transdutor sonar de montagem interna
Marca	NAVMAN
Modelo	IN-HULL
Referência Europa	27948
Referência Resto do mundo	AA002161
Tipo de montagem	Interno (colado no interior do casco)
Material	Plástico
Conector	Áudio RCA
Comprimento do cabo	8 m
Espessura máxima do casco	20 mm
Uso recomendado	Cascos plásticos compactos, sem bolsas de ar
Funções principais	Medição de profundidade (sonda)
Alimentação	Fornecida pelo instrumento de navegação
Manutenção e limpeza	Limpar com pano úmido ou detergente suave; não usar produtos abrasivos, gasolina ou solvente
Segurança	Instalação profissional recomendada; respeito às regras de navegação
Peças de reposição e reparabilidade	Sensor fixo não removível; acessórios disponíveis: cabos de extensão (4 m e 20 m), passagem de casco de reposição, roda de pás de reposição
Informações gerais	Conforme às especificações Navman; manual de instalação incluído

Perguntas frequentes - IN-HULL NAVMAN

Como instalar corretamente a sonda de montagem interna?

Escolha primeiro um local abrigado de turbulências, próximo ao centro do casco e o mais baixo possível. Limpe e desengordure a superfície interna. Aplique uma cola epóxi semi-rígida ou Sikaflex 252 na parte central da face frontal da sonda. Coloque a sonda no casco, faça um leve movimento de rotação para expelir as bolhas de ar e mantenha-a com fita adesiva durante 24 horas de secagem.

Posso usar esta sonda em um casco de madeira ou metal?

Não. As sondas de montagem interna só podem ser usadas com cascos plásticos compactos, de espessura máxima de 20 mm, sem bolsas de ar, alvéolos ou espaços vazios. Não são adequadas para cascos de madeira, metal ou sanduíche.

Qual cola usar para fixar a sonda?

Use uma cola epóxi viscosa semi-rígida de secagem lenta ou Sikaflex 252. Evite colas epóxi rígidas que reagem mal às variações de temperatura e às flexões do casco, correndo risco de delaminação.

Como testar o local antes da colagem definitiva?

Coloque a sonda em um saco plástico parcialmente cheio de água, feche o saco ao redor do cabo e conecte-a ao instrumento de navegação. Molhe a superfície interna do casco e pressione o saco contra o casco no local desejado. Verifique se o instrumento exibe valores corretos e constantes. Mova o saco se necessário para encontrar o melhor local.

Como limpar o transdutor?

Limpe o sensor com um pano úmido ou embebido em detergente suave. Nunca use produtos abrasivos, gasolina ou solvente. Não pinte o sensor e evite sistemas de limpeza de alta pressão.

O que fazer se o cabo for muito curto?

Você pode usar um cabo de extensão de 4 m para alongar o cabo. Apenas uma extensão é possível. Não corte o cabo da sonda. Para sondas bifrequência, um cabo de extensão de 20 m também está disponível.

Qual é a profundidade máxima medida?

A profundidade máxima depende do instrumento de navegação utilizado e das condições. O manual indica que é necessário verificar se o instrumento exibe valores até a profundidade máxima especificada para o instrumento. Em geral, as sondas Navman podem medir até várias centenas de metros, mas o desempenho é reduzido em montagem interna devido à absorção do casco.

A sonda pode ser pintada?

Não. Nunca pinte o sensor. Se você repintar o casco, cubra ou remova qualquer sensor de velocidade presente. A pintura pode alterar o desempenho do transdutor.

Onde colocar a sonda no barco?

Coloque a sonda o mais próximo possível do centro do casco e o mais baixo possível, à frente da quilha, linhas d'água, aberturas do casco e hélices para evitar turbulências. O eixo da sonda deve estar o mais próximo possível da vertical, com inclinação máxima de 5°.

Como evitar bolhas de ar durante a colagem?

Aplique a cola na parte central da face frontal da sonda. Durante a colocação, faça um leve movimento de rotação para expelir as bolhas de ar e o excesso de cola. A junta de cola deve ser o mais fina possível e sem bolhas para uma transmissão ideal dos sinais.

MANUAL DE UTILIZADOR IN-HULL NAVMAN

Instalacao do transdutor: A escolha, localização, ángulo e instalação do transistor é a parte maiscriticaldainstalacao.Se a instalacao não for feita de maneira correcta, a unidade pode nãofunconer em seu pleno potencial. Se estiver demudivida, consulto orepresentante Navman. Assecure-se de que quaisquer furos estejam em umas posicao segura e que não enfrqueçam a estrutura do barco. Se estiverem duvida, consulte um construtor de barcos capacito.

Isença de responsabilité: As informações这是我manual são fornecidas semente a tuito de guia. O desempinho do transistor é influenciado ao material do barco,(desinho do casco e instalacao do motor e这些东西 foramdo controle da Navman NZ Limited.

NAVMAN NZ LIMITED NIEGA TODA RESPONSABILIDAD EN CASO DE USARESTE PRODUCTO DE MANERA QUE PUEDA CAUSAR ACCIDENTES, DANOS O QUE PUEDA VIOLAR LA LEY.

Este manual representa os procedimentos de instalação do transdutor como foram no momento de sua impressão. A Navman NZ Limitederva-se o direito de efetuar alterações nas espécografções sem aviso prévio.

Derecho reservado © 2003 Navman NZ Limited, New Zealand. Todos los derechos reservados. NAVMAN es unamarca comercial registrada de Navman NZ Limited.

Sumario

1 Introduccion 3

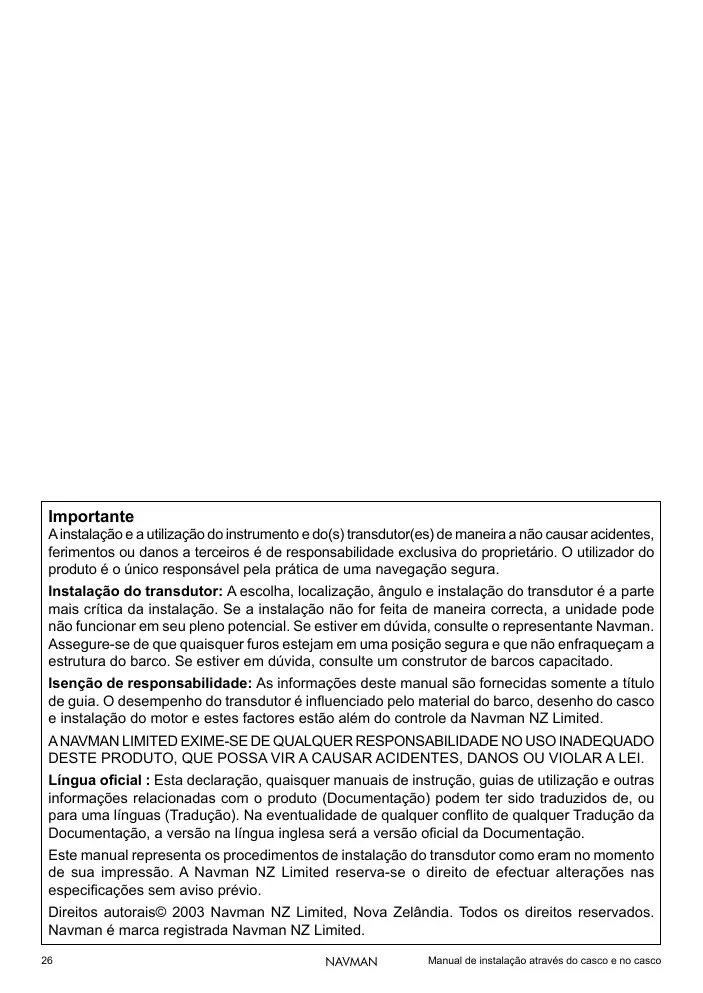

A instalacao e a utilização do instrumento e do(s) transducer(es) de maneira a não causar acidentes, ferimentos ou danos a terreiros é de responsabilité exclusiva do proprietário. O'utilizar do produits é umico responsavel pela pratica de uma navegaoção segura.

Instalacao do transdutor: A escolha, localização, ángulo e instalacao do transdutor é a parte maiscriticala da instalacao. Se a instalacao não for feita de maneira correcta, a unidade pode não functionar em seu pleno potencial. Se estiverem dudividu, consulte o representante Navman. Assecure-se de que quaisquer furos estejam em uma posicao segura e que não enfraqueçam a estrutura do barco. Se estiverem dudividu, consulte um constructor de barcos capacitado.

Isença de responsabilité: As informações这是我manual são fornecidas semente a tuito de guia. O desempenho do transistor é influenciado ao material do barco,.desinho do casco e instalacao do motor e这些东西 são algo do controle da Navman NZ Limited.

ANAVMAN LIMITED EXIME-SE DE QUALQUER RESPONSABILIDADE NO USO INADEQUADO DESTE PRODUTO, QUE POSSA VIR A CAUSAR ACIDENTES, DANOS OU VIOLAR A LEI.

Lingua oficial:Esta declaração, quaisquer manuels de instrução, guías de'utilisation e outras informações relacionadas com o produto (Documentação) podem ser sido traduzidos de, ou para uma lingua (Traduição). Na eventualidade de qualier confitto de qualier Traduição da Documentação, a versão na lingua inglesia sera a versão oficial da Documentação.

Este manual representa os procedimentos de instalação do transdutor como eram no momento de sua impressão. A Navman NZ Limited reserva-se o direito de efetuar alterações nas espécificações sem avis prévio.

Direitos autorais © 2003 Navman NZ Limited, Nova Zelândia. Todos os direitos reservados. Navman é marca registrazione Navman NZ Limited.

Indices

1 Introdução 3

1-1 Fiaço 3
1-2 Limpeza e manutenção 3

2 Transducers para furo atraves do casco 4

2-1 Posicionando um transdutor de fixacao por meio de furo no casco 6
2-2 Instalando um transdutor com fixação por meio de furo no casco. 6

3 Transdutor de profundidade no casco 8

3-1 Positionando um transdutor de profundidade no casco 8
3-2 Instalando um transdutor de profundidade no casco 9

1 Introdução

Este manual descreve como instalar:

A linha de transdutosores de profundidade e velocidade/temperatura Navman, de fixação por meio de furo no casco
Transdutor de profundidade no casco Navman.

Acessórios

Estes acessórios está disponible em seu revendedor Navman:

Cabo de extensão do transdutor de velocidade/temperatura com 4 m (13 pés)
Cabo de extensions do transdutor de profundidade para as unidas de frequencia simples e dupla, com 4 m (13 pés)
Fixação de substituição de transdutor de velocidade/temperatura para casco
- Roda de pás, para substituição, de transdutor de velocidade/temperatura
Cabo de extensions de 20 m (65 pés) para transdutor de profundidade de dupla frequência

1-1 Fiação

O transdutor possui um cabo para conectá-lo ao instrumento de navegao. Ao adaptar esse cabo:

• Mantenha o cabo afastado de outros cabos e equipamentos (por exemple, lampadas fluorescentes, inversores de alimentação, e transmissores de VHF)
• Nunca corte o cabo de qualquer transdutor de profundidade
• Se necessário,;aumento o cabo, acrescentando um cabo de extensions

Navman de 4 m (Só pode ser utilizado no máximo um cabo). Para transdutores de dupla frequência, há disponível um cabo de extensão de 20 m (65 pés)
Assegure-se de que as conexões de cabos não fiquem expostas no porão

Fixo cabo em intervalos regulares
- Consulte o manual de instalacao do instrumento de navegao, para obter instruções acerca de como conectar o cabo ao instrumento.

1-2 Limpeza e manutenção

Limpe o transdutor com um pano humido ou com detergente suave. Evite limpadores abrasivos e gasolina ou outros solventes.

Cubra ou remove os transdutores de velocidade ao repintar o casco. Não pinte o transdutor.

Não utilize jacto d'água a alta pressão nas rodas de pás do transdutor de velocidade, já que isto pode danificar os rolamentos.

2 Transdutores para furo através do casco:

Transdutores de profundidade:

Peça n° - Europa	25983	26032	31357	31358	Não disponible
Peça n° - Resto do mundo	Não disponible	AA002155	Não disponible	AA002106	AA000043
Material	Plástico	Plástico	Plástico	Bronze	Bronze
Tipo (1)	De inserir	Fixa	Fixa	Fixa	Fixa
Conector	RCA, de som	RCA, de som	RCA, de som	RCA, de som	RCA, de som
Diâm. furo no casco	17/8" (48 mm)	15/8" (42 mm)	2" (51 mm)	2" (51 mm)	7/8" (22 mm)
Espes. Tmax. do casco	23/8" (60 mm)	15/8" (42 mm)	7/8" (22 mm)	23/8" (60 mm)	25/8" (92 mm)
Compr. do cabo	26.2 Pé (8 m)	26.2 Pé (8 m)	26.2 Pé (8 m)	26.2 Pé (8 m)	29.5 Pé (9 m)
Haste longa/embutida	Embutida	Embutida	Embutida	Embutida	Haste longa

Peça n° - Europa	47535	47512	Não disponible
Peça n° - Resto do mundo	AA002108	AA002107	AA002109
Material	Bronze	Plástico	Bronze
Tipo (1)	Fixa (Dupla freq.)	Fixa (Dupla freq.)	Fixa (Dupla freq.)
Conector	LT 6 pinos	LT 6 pinos	LT 6 pinos
Diâm. furo no casco	2½" (63.5 mm)	2½" (63.5 mm)	1 ¼" (27 mm)
Espes. Tmax. do casco	3½" (80 mm)	2¼" (56 mm)	4½" (110 mm)
Compr. do cabo	33 Pé (10 m)	33 Pé (10 m)	33 Pé (10 m)
Haste longa/embutida	Embutida	Embutida	Haste longa

Notas:

1 Em um transdutor de inserir, o elemento do transdutor pode ser Removedo, deixando o fixador em seu lugar no casco. Com um transdutor fixo, o elemento do transdutor e o fixador no casco não pode ser separados.

Cuidado

Transdutores plácicos para furo no casco não são apropriados para cascos demadeira.
- Normalamente, transdutores de bronze não são apropriados para cascos de metal.

Transdutores de Velocidade/temperatura:

Peça n° - Europa	25982	40640	26017	40641
Peça n° - Resto do mundo	Não disponible	Não disponible	AA002150	AA002082
Material	Plástico	Plástico	Plástico	Bronze
Tipo (1)	De inserir	De inserir	De inserir	De inserir
Conectar	4 pinos Fuji	LT 8 pinos	4 pinos Fuji	LT 8 pinos
Diàm. furo no casco	17/8" (48 mm)	17/8" (48 mm)	15/8" (42 mm)	15/8" (42 mm)
Espes. Tmax. do casco	23/8" (60 mm)	23/8" (60 mm)	15/8" (42 mm)	15/8" (42 mm)
Compr. do cabo	26.2 Pé (8 m)	26.2 Pé (8 m)	26.2 Pé (8 m)	26.2 Pé (8 m)
Haste longa/embutida	Embutida	Embutida	Embutida	Embutida
		O mesmo que para o 25982, mas com conector LT de 8 pinos		O mesmo que para o AA002150 / 26017, mas com conector LT de 8 pinos

Peça n° - Europa	31359	47552
Peça n° - Resto do mundo	AA000055	AA002151
Material	Bronze	Bronze
Tipo (1)	De inserir	De inserir
Conector	4 pinos Fuji	LT 8 pinos
Diàm. furo no casco	2" (51 mm)	2" (51 mm)
Espes. máx. do casco	2½" (55 mm)	2½" (55 mm)
Compr. do cabo	29.5 Pé (9 m)	29.5 Pé (9 m)
Haste longa/embutida	Embutida	Embutida
	O mesmo que para o AA000055 / 31359, mas com conector LT de 8 pinos

Notas:

1 Num transistor de insertir, o elemento do transistor pode ser Removedo, deixando o fixador noseu lugar no casco. Com um transistor fixo, o elemento do transistor e o fixador no casconão pode ser separados.

Cuidado

Transducers plácicos para furo no casco não são apropriados para cascos de madeira.
- Normalamente, transdutores de bronze não sãopropriados para cascos de metal.

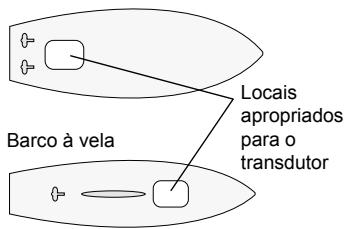

2-1 Posicionando um transdutor de fixação por meio de furo no casco

Este transistor sera fixado em um furo nouve do barco. Escolha uma posicao para o transistor que receba continuamente um fluxo suave de agua limpa na superficie do transistor. Isso significa que o transistor deve ficar arente de qualquer quilha, projecções e aberturas de casco, transducers com rodas de pás, hélices ou esteira de hélices. Se o财运 do barco for pintado e o barco já tiver sidoutilizando, não monto o transistor quando a pinturaestiver desgastada (indicação de turbulência).

Além disso, posicione o transdutor:

o mais proxies possible da LINHA media do casco e a maior profundidade possible
- onde o angulo de amortecimento sera poco
- com espaço suficiente dentro do casco para acesso à faição
- de modo que não interferira no lançamento e retrirada do barco d'água

Idealmente, um transdutor de profundidade devese r fixado de modo que seu eixo fique na vertical, mas espe pode ficar inclinado a até 15^ da vertical.

Barco plano ou de deslocamento

2-2 Instalando um transdutor com fixação por meio de furo no casco

1 Escolha uma posicao apropriadapara o transistor (consulta a seccao 2-1).

Se o painel do casco for mucho fino ou se o painel nao for forte o sufiente, afixe um coxim de reforço na parte interna do casco.

2 Procure o tamanho de furo necessario para o transdutor naanela acima.

Faça o furo no casco. O furo delve ser perpendicular à superficie do casco.

3 Para um transdutor de inserir:

i remove a porca de travao da fixacao
ii retire o transdutor da fixacao do casco
iii desaparafuse a porca da fixaço do casco.

Para um transdutor fixo:

i desaparafuse a porca da fixação do casco
ii prenda a porca dentro do furo no casco
iii passe um bom tamanho de cabo do transdutorelo furo no casco (do exterior para o interior) e por dentro da porca.

Transdutor de insertar

Transdutor fixo

4 Aplique uma boa camada de algo producao flexivel (como Borracha de silicone) na fixaao ao casco, na face interna da flange e nas rocas externas, onde passam, atraves do casco.
5 Insira a fixação de casco no casco, pelo lado externo. Para um transdutor de velocidade/temperatura, gire a fixação às que a seta da aba externa aponte 5^ pararente.
6 Afixe e aperte a porca na fixacao do casco. Para uma fixacao plastica, aperte a porca a mao, mas nao aperte em excesso. Para uma fixacao de bronze, aperte a porca comalicte de soltar juntas. Aperte a porca ateq que o excesso do produits para vedação sera espremido para fora, sob a porca e na face da fixacao no casco. Remova o excesso de produits de vedação.
7 Para um transdutor de velocidade/ temperatura, verifique se a seta na fixacao ao casco ainda aponta para arente.
8 Para um transdutor de inserir:

i assegure-se de que exista una prima franca camada de graxa de silicone ou lubricante para anéis em O, nos anéis em O do transdutor.
ii insira o transdutor de volta na fixacao do casco, girando o transdutor de forma que a seta no transdutor coincida com o entalhe existente na fixacao.
iii recolque a porca ou o pino de travao.

9 Espere o produits de vedação segar.

10 Antes de deixar o barco na agua, verifique se ha yazamento de agua em volta do transdutor.

Produito de vedação

Vista inferior
Avanço
Seta aponta para arente.
dento de um angulo de 5^

Transdutor de inserir
Graxa

Inserção

Recolque a porca ou o pino de travao

3 Transdutor de profundidade no casco

Há disponible um transdutor de profundidade para fixação no casco.

Peça n° - Europa	27948
Peça n° - Resto do mundo	AA002161
Material	Plástico
Conector	RCA, de som
Espes. máximo do casco	3¼" (20 mm)
Compr. do cabo	26.2 Pé (8 m)

Cuidado

Os transdutores de profundidade para fixação no casco somente são apropiados para cascos solidos de fibra de vidro com espessura de até 4% (20 mm), sem bolas, bolhas ou espacios com ar. Eles não são apropiados para casco de madeira, metal ou compensado. Comparados a outros temas de transdutores, geralmente os transdutores de profundidade para o casco tem desempinho inferior porque a energia é absorvida no casco.

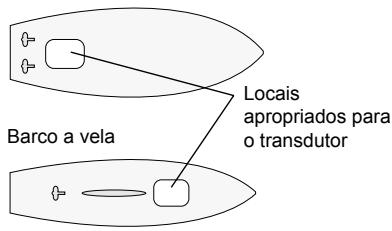

3-1 Posicionando um transdutor de profundidade no casco:

Este transistor sera fixado em um furo no fundo do barco. Escolha uma posicao para o transistor que receba continuamente um fluxo suave de agua limpa na superficie do transistor. Isso significa que o transistor devê ficar arente de qualquer quilha, projecções e aberturas de casco, transducers com rodas de pás, helices ou estreira de helices. Se o财运 do barco for pinto o o barco ja tiver sidoutilizzato, não monte o transistor quando a pintura estiver desgastada (indicação de turbulência).

Além disso, posicione o transdutor:

o mais proxies可达inha media do casco e a maior profundidade possivel
- com esponço suficiente dentro do casco para acesso à fialho
- onde a superficie interna do casco soit plane e suave e não Hajia irregularidades entre a face do transdutor e a do casco.

A face do transdutor fica em angulo. quando da fixação do transdutor, gire-o de forma que o eixo do transdutor fique o mais proximity possivel da vertical.

Idealmente, o transdutor deve ser girado de forma que seu eixo fique na vertical, mas ele pode ficar inclinado a até 15^ da vertical.

Barco plano ou de deslocamento

3-2 Instalando um transdutor de profundidade no casco:

1 Selecione uma posicao apropriadape para o transdutor e determine como otransdutor deve ser girado de forma queo eixo fique o mais proximo possivel davertical (consulta a seccao 2-1).
2 Teste o transdutor.nessa posicao com o barco na agua antes de monta-lo permanente:

i Encha parcialmente um saco plácico com agua, coloque o transdutor dentro do mesmo e envolva-o firmamente ao redor do cabo com uma fita adesiva.
ii Instale o instrumento de profundidade conforme descripto no manual de Instalacao e operacao do instrumento.
iii Seque a superficie do casco e prima o transdutor contra a parte interna do casco,onde você planeja montar o transdutor.
iv Verifique se o instrumento mede a profundidade de maneira correcta e consistente, ate a profundidade maxima especifica para o instrumento. Se necessario, mova o saco ao longo do casco, para encontrar a melhor posicao.

3 Utilize um adesivo ou selante para colar o transdutor ao casco. Adesivos rígidos de epoxi transmitem melhor os sinais do transdutor, mas as mudanças de temperatura e a dilatação do casco podem causar separação em lâminas. Como solução mais adequada, utilize um selante epoxi viscido, semi-rígido e de cura lenta ou Sikaflex 252.

4 Certifique-se de que a parte interna do casco, onde o transdutor sera montado, sera plana.

Limpe, remova graxas e seque:

• a parte interna do casco, onde o transistor sera montado
  a face inclinada do transdutor

5 Ajuste o transdutor:

i Aplique o epoxi ou o selante no meio da face do transdutor.
ii Prima o transdutor no local, contra o casco.
iii Gire o transdutor para a frete e para trás, para expelir ar preso e también para expelir o máximo possivel de cola da junta. O acabamento deve ser o maisAGO possivel e não conteber bolhas de ar. Deixe o transdutor voltado para o ángulo correto.
iv Prenda temporariamente o transdutor no local com fita e aguarde a cura da cola por 24 horas.

Rua Ernesto Paiva, 139

Clube dos Jangadeiros

Porto Alegre - RS - Brasil

CEP:91900-200

Ph: [phone]

[phone]

Fax: [phone]

e-mail: equinautic@equinaut

ic.com.br

web: www.equinautic.com.br

Realmarine

Estrada do Joa 3862,

Barra da Tijuca, Rio de Janeiro,

Brazil. CEP: 22611-020.

Ph: [phone]

Fax: [phone]

e-mail: [e-mail]

web: www.realmarine.com

Chile

Equimar

Manuel Rodriguez 27

Santiago, Chile

Ph: [phone]

Fax [phone]

e-mail:

[e-mail]

Mera Vennik

Colon 1148, Talcahuano,

4262798.Chile

Ph: [phone]

Fax [phone]

e-mail: meravennik@entel.

chile.net

CENTRAL AMERICA

Mexico

Mercury Marine de Mexico

Anastacio Bustamente #76

Interior 6 Colonia Francisco

Zarabia, Zapapan, Jalisco, C.P.

45236 Mexico

Ph: [phone]

Fax: [phone]

web: www.equinautic.com.br

ASIA

China
