MANUAL DE USUARIO 99-5831G AXESS

Ford Transit Connect (con pantalla de fábrica de 4.2 pulgadas) 2014-2018

Visite HetraOnline.com para obtener información más detallada sobre el producto y aplicaciones actualizadas específicas para vehículos.

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN con cavidad
• Provisión de radio ISO DDIN
• Indicador de la bolsa de aire del pasajero
• Pintado en color negro (99-5831B) o gris oscuro y negro (99-5831G)

COMPONENTES DEL KIT

- A) Panel de la moldura del radio • B) Soportes del radio • C) Cavidad • D) (4) Ganchos para panel • E) (4) Tornillos Phillips #8 x 3/8"

AB

•

•

•

•

INDICE

Desmontaje del tablero 2

Ensamble del kit

-Provisión de radio ISO DIN con cavidad .....3

-Provisión de radio ISO DDIN....3

CABLEADO Y CONEXIONES DE ANTENA

(se venden por separado)

Arnés de cables: XSVI-5524-NAV o AX-ADBOX2 y AX-ADFD02

Adaptador de antena: 40-EU10

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
• Destornillador Phillips • Destornillador Torx T-15
  • Destornillador Torx T-20

¡Precaución! Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.

DESMONTAJE DEL TABLERO

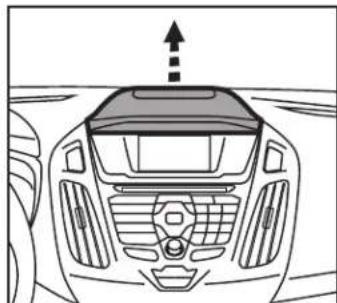

1. Quite el panel superior de arriba de la pantalla. (Figura A)
2. Quite los (2) tornillos Torx T-15 de arriba de la pantalla/panel del radio. (Figura B)
3. Desconecte y quite la pantalla/panel del radio. (Figura C)

1. Quite las rejillas de aire acondicionado y el interruptor de las luces intermitentes del panel y guárdelos para el ensamble del kit.
2. Quite (2) tornillos Torx T-20 de la parte superior del radio, desconecte y quite de la cavidad del tablero. (Figura D)

Continúe con el Ensamble del Kit

Provisión de radio ISO DIN con cavidad

1. Asegure la cavidad a los soportes del radio con los (4) tornillos Phillips #8 de 3/8" suministrados. (Figura A)
2. Quite la manga de metal "DIN" y el anillo de moldura del radio de mercado secundario.
3. Deslice la radio en el ensamble de soporte/cavidad, luego asegure la radio con los tornillos suministrados con la radio. (Figura B)
4. Coloque a presión el interruptor de las luces intermitentes en el panel de la moldura del radio desde el frente.
5. Coloque a presión las rejillas del aire acondicionado en el panel de la moldura del radio desde la parte posterior.
6. Conecte la luz de la bolsa de aire del pasajero y las conexiones de las intermitentes.
7. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y realice todas las conexiones necesarias al radio. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o de AXXESS.
8. Coloque (4) ganchos para panel en el panel de la moldura del radio, y después vuelva a armar el tablero al revés de como lo desarmó, usando el panel de la moldura del radio 99-5831.

Provisión de radio ISO DDIN

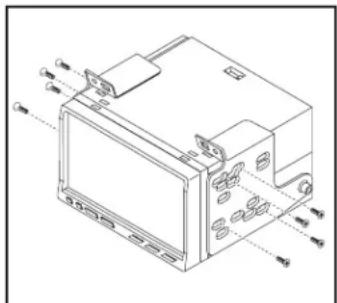

1. Asegure los soportes de radio a la radio con los tornillos suministrados con la radio. (Figura A)
2. Coloque a presión el interruptor de las luces intermitentes en el panel de la moldura del radio desde el frente.
3. Coloque a presión las rejillas del aire acondicionado en el panel de la moldura del radio desde la parte posterior.
4. Conecte la luz de la bolsa de aire del pasajero y las conexiones de las intermitentes.
5. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y realice todas las conexiones necesarias al radio. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o de AXXESS.
6. Coloque (4) ganchos para panel en el panel de la moldura del radio, y después vuelva a armar el tablero al revés de como lo desarmó, usando el panel de la moldura del radio 99-5831.

Si tiene dificultades con la instalación de este producto, comuníquese con nuestra línea de soporte técnico, ya sea por teléfono al 1-800-253-TECH, o envíe un correo electrónico a [e-mail]. Antes de hacerlo, revise el folleto de instrucciones por segunda vez y asegúrese de que la instalación se realizó exactamente como se indica en el manual de instrucciones. Tenga el vehículo separado y listo para realizar los pasos de solución de problemas antes de ponerse en contacto con el soporte técnico de Metra / Axxess.
