MANUAL DE USUARIO 99-7523S AXESS

INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-75235

APLICACIONES

Mazda 6 2003-2005 99-75235

CARACTERÍSTICAS DEL KIT

• Provisión de radio doble DIN
- Provisión de radio ISO DIN con bolsillo
- Pintura color plata
- Precableado ASWC-1 armés incluido (ASWC-1 se venden por separado)

- A) Ensamble de carcasa de radio/control de clima • B) Soportes para radio • C) Cavadad • D) (4) tornillos Phillips #8 de 3/8" • E) (6) ganchos plásticos para panel • F) Amés • G) (2) tornillos Phillips #8x1"

A

B

C

D

E

F

G

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: • Se incluye con el kit

Adaptador de antena: • No se requiere

Indice

Desmontaje del tablero

- Mazda 6 2003-2005 ....2-4

Ensamble del kit

• Control electrónico de clima 5
• Control manual de clima 6
• Aplicación de cinta de fieltro 7
• Provisión de radio ISO DIN con bolsillo 8
• Provisión de radio doble DIN 8
• Personalización de la pantalla 9
• Cableado y al ensamble final .....10-11

HERRAMIENTAS REQUERIDAS

- Destornillador Phillips • Pequeño destornillador de paleta • Llave para dados

PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.

NOTA: Remítase a las instrucciones incluidas con el radio de postventa.

99-75235

Desmontaje del tablero

Control electrónico de clima

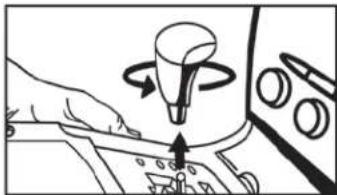

1. Desatornille el contador de la perilla de la palanca de velocidades hacia la izquierda para quitarlo. (Figura A)
2. Desenganche y quite el portavasos/ la cubierta del freno de mano y la cubierta de la palanca de velocidades como una unidad. (Figura B)
3. Quite los (2) tornillos Phillips de la parte inferior del panel de control del radio/clima. (Figura C)
4. Abra la guantera, presione para juntar los lados y deje que se abra por completo, luego quite (1) perno de 10 mm del costado del soporte del radio. (Figura D)

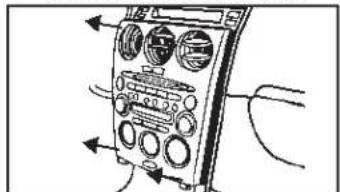

1. Suelte a presión y quite el panel de control de radio/clima, incluyendo las rejillas de control de clima de la parte superior. (Figura D)
2. Quite los (4) tornillos Phillips que sujetan las rejillas al panel de control de radio/clima para quitarlo. (Figura E)
3. Quite los (8) tornillos Phillips que sujetan el control de clima electrónico al panel de control del radio/clima para quitarlo. (Figura F)
4. Quite los (4) tornillos Phillips que sujetan el sporte del arnés de la pantalla del radio al chasís del radio, luego suelte el gancho y quite el arnés de la pantalla del radio. (Figura H)

Continuará al ensamble del kit

Desmontaje del tablero

Control manual de clima

1. Desatornille el contador de la perilla de la palanca de velocidades hacia la izquierda para quitarlo. (Figura A)
2. Desenganche y quite el portavasos/ la cubierta del freno de mano y la cubierta de la palanca de velocidades como una unidad. (Figura B)
3. Quite los (2) tornillos Phillips de la parte inferior del panel de control del radio/clima. (Figura C)

1. Jale las perillas del control de clima para quitarlas y quite (2) tornillos Phillips de atrás de las perillas. (Figura D)

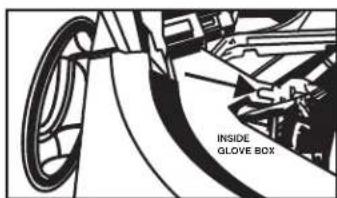

2. Abra la guantera, presione para juntar los lados y deje que se abra por completo, luego quite (1) perno de 10 mm del costado del soporte del radio. (Figura E)

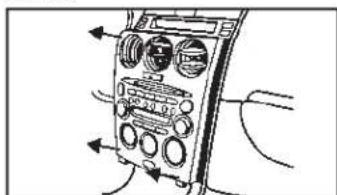

3. Suelte a presión y quite el panel de control de radio/clima, incluyendo las rejillas de control de clima de la parte superior. (Figura F)
4. Quite los (4) tornillos Phillips que sujetan las rejillas al panel de control de radio/clima para quitarlo. (Figura G)
   Continúa en la página

INSIDE GLOVE BOX

(Figura E)

Desmontaje del tablero

Control manual de clima (seguido)

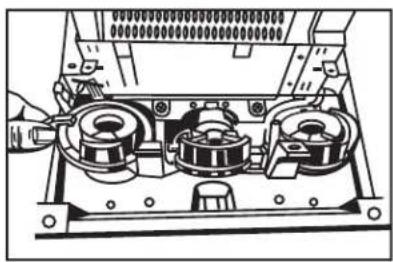

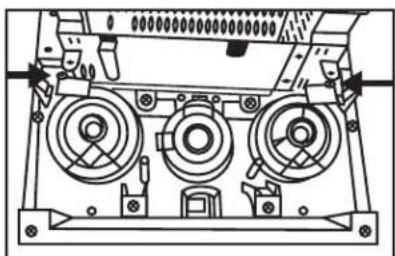

1. Quite los (2) pequeños tornillos Phillips que sujetan los tableros de focos a cada lado de la barra de dispersión de luz de retroiluminación.

Nota: Observe cómo están posicionados en la barra de dispersión de luz de retroiluminación, ya que se colocarán del mismo modo en el 99-7523S. (Figura H)

1. Quite los (4) tornillos Phillips que sujetan la barra de dispersión de luz de retroiluminación y los biseles de moldura de la perilla. (Figura I)

1. Empuje los bordes inferiores de los biseles de moldura de la perilla desde el lado delantero hacia la parte trasera y deslice ambas piezas hacia fuera como una misma unidad. (Figura J)
2. Quite los (4) tornillos Phillips que sujetan el soporte del arnés de la pantalla del radio al chasis del radio, luego suelte el gancho y quite el arnés de la pantalla del radio. (Figura K)

Continuará al ensamble del kit

Control electrónico de clima

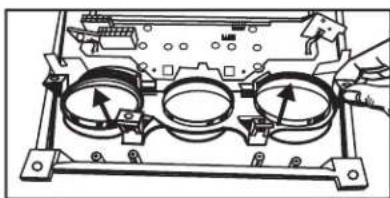

1. Enganche el panel del anillo de moldura exterior de la perilla del control de clima en la carcasa 99-7523S. (Figura A)
2. Alinee los orificios de los tornillos en el control de clima y en el panel de la carcasa del radio, luego empuje el control de clima sobre el panel de la carcasa del radio. (Figura B)

1. Sujete el control de clima con la tornillería de fábrica que retiró en el paso 7 del desensamble del tablero para los autos con control de clima electrónico.

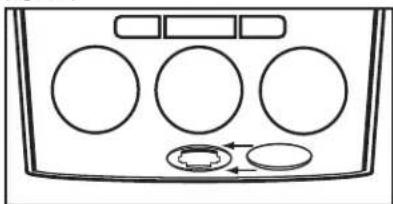

2. Desenganche y quite la pequeña placa de cubierta ovalada en la parte central inferior del radio de fábrica e insértela en la carcasa del radio 99-7523S. (Figura C)

Nota: El arnés de

16 posiciones a 16 posiciones suministrado con el 99-7523S NO se utilizará en vehículos con controles de clima electrónicos.

1. Junte el panel de la moldura exterior de la perilla del control de clima y la barra de dispersión de luz de retroiluminación y sujételos al panel de la carcasa del radio como una unidad.

Nota: Es posible que tenga que presionar ligeramente hacia abajo en la parte central de la unidad para facilitar el posicionamiento en el kit. (Figuras A, B, C)

1. Sujete la unidad con la tornillería de fábrica que se quitó en el paso 9 del desensamble del tablero de control de clima manual.

(Figura A)

1. Sujete los tableros de focos a cada lado de la barra de dispersión de luz de retroiluminación con la tornillería de fábrica que quitó en el paso 9 en el desensamble del tablero del control de clima manual. (Figura D)

2. Desenganche y quite la pequeña placa de cubierta ovalada en la parte central inferior del radio de fábrica e insértela en la carcasa del radio 99-7523S. (Figura E)

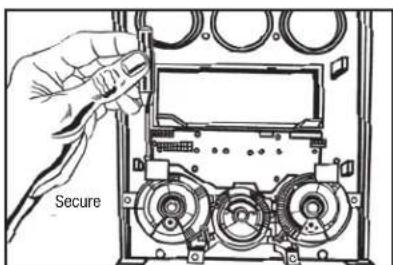

Secure

(Figura D)

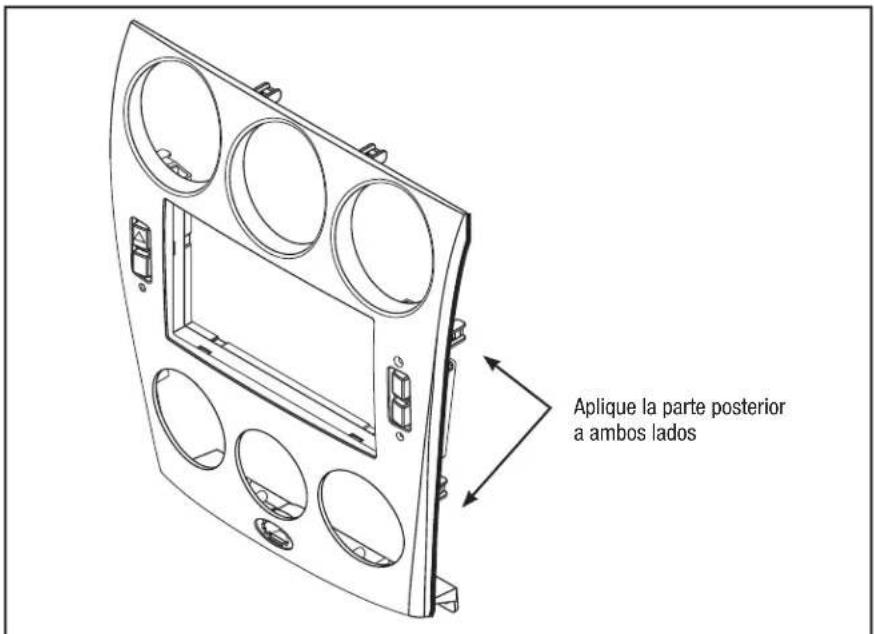

Aplicación de cinta de fieltro

Nota: Debido a las diferencias en las tolerancias de fábrica, es posible que necesite aplicar la cinta de fieltro suministrada al borde de la carcasa del radio 99-7523S para bloquear el paso de la luz de retroiluminación.

1. Mirando el borde de la carcasa del radio, aplique la cinta de fieltro al borde interior (hacia la parte posterior del kit). Si está demasiado cerca del borde exterior es posible que pueda verlo cuando ya esté en el tablero. (Figura A)
2. Coloque los seis ganchos de panel incluidos en la carcasa del radio.

Aplique la parte posterior a ambos lados

(Figura A)

99-75235

Ensamble del kit

Provisión de radio ISO DIN con bolsillo

1. Monte la cavidad en los soportes del radio con los (4) tornillos Phillips #8 de 3/8" suministrados.
2. Deslice el radio en el conjunto de los soportes/cavidad y sujételo con los tornillos suministrados con la unidad.
3. Ubique el arnés de cableado de fábrica y el conector de la antena en el tablero.
4. Monte el conjunto del radio en el tablero y vuelva a armar el tablero al revés de como lo desarmó.
5. No hay orificios existentes para el montaje del radio. Se harán nuevos orificios usando los tornillos incluidos de una pulgada. Los soportes del radio se apoyarán en una repisa en el sub tablero. Asegúrese de que el radio esté nivelado y centrado al montar el ensamble de radio/soporte en la apertura del tablero.

Continúa en la página

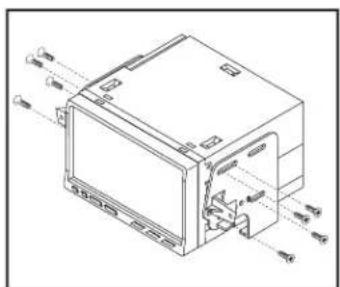

1. Coloque el radio doble DIN en los soportes del radio con los tornillos que vienen con el radio.
2. Ubique el armés de cableado de fábrica y el conector de la antena en el tablero. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o de AXXESS.
3. Monte el conjunto del radio en el tablero y vuelva a armar el tablero al revés de como lo desarmó.
4. No hay orificios existentes para el montaje del radio. Se harán nuevos orificios usando los tornillos incluidos de una pulgada. Los soportes del radio se apoyarán en una repisa en el sub tablero. Asegúrese de que el radio esté nivelado y centrado al montar el ensamble de radio/soporte en la apertura del tablero.

Continúa en la página

Encienda la marcha del vehículo y pruebe todas las funciones del control de clima.

Nota: El foco de recirculación de aire estará encendido durante el arranque inicial y no se apagará hasta que se utilicen los controles de clima por primera vez.

Personalización de la pantalla:

1. Presione y mantenga presionado el botón del reloj en la pantalla de fábrica hasta que aparezca "Set Text" (configurar texto), y luego suelte el botón. Iniciará la configuración con la Ubicación del primer caracter. Utilice el botón "Set" (configurar) para seleccionar el caracter deseado, luego presione el botón AMB para seleccionar la Ubicación del siguiente caracter. Hay 10 ubicaciones de caracteres disponibles.

2. Cuando haya ingresado el texto deseado, si no toca ningún botón durante 10 segundos, la pantalla indicará "Saved Text" (texto guardado) y su texto se guardará.

3. Para configurar el reloj, presione y mantenga presionado el botón del reloj hasta que aparezca "Hr. Adjust" (ajuste de la hora), luego use el botón "Set" (configurar) para seleccionar la hora deseada.

4. Vuelva a presionar el botón del reloj y la pantalla indicará "Min. Adjust" (ajuste de los minutos), luego utilice el botón "Set" (configurar) para seleccionar los minutos deseados.

Nota: Funcionará de manera normal, aun si cuenta con un botón atenuador.

CLOCK 1:03 10 SPACES A/C SET DIMMER AMS

Metra

99-75235

Cableado y al ensamble final

Conexiones que se deben hacer a la radio:

• Conecte el cable Amarillo con la batería de 12 voltios/de memoria del radio.
• Conecte el cable Rojo con el cable de accesorios del radio.
• Conecte el cable Anaranjado al cable de iluminación. Si el radio de mercado secundario no tiene cable de iluminación, cubra con cinta el cable Anaranjado.
• Tape y desatender el cable Anaranjado/Blanco, no va a ser utilizado en esta aplicación.
• Conecte el cable Negro con el cable de tierra del radio.
• Conecte el cable Azul con el encendido de la antena del radio.
• Conecte el cable Azul/Blanco al amplificador a su vez-en el alambre, si el vehículo también amplifica.
• Conecte el cable Blanco con el cable de la bocina izquierda frontal (+) del radio.
• Connect the White/Black wire to the left front negative speaker output.
• Conecte el cable Gris con el cable de la bocina derecha frontal (+) del radio.
• Conecte el cable Gris/Negro con el cable de la bocina derecha frontal (-) del radio.

• Conecte el cable Verde con el cable de la bocina izquierda de atrás (+) del radio.

• Conecte el cable Verde/Negro con el cable de la bocina izquierda de atrás (-) del radio.

• Conecte el cable Púrpura con el cable de la bocina derecha de atrás (+) del radio.
• Conecte el cable Púrpura/Negro con el cable de la bocina derecha de atrás (-) del radio.

Conexiones que se deben hacer a el kit:

1. Enchufe el conector de 8 vías se suministra con el 99-7523 en la Ubicación 1, en la parte posterior de la carcasa de radio 99 a 7523 (véase el diagrama, a la derecha).
2. Enchufe el conector de 16 vías, que fue retirado de la radio de la fábrica, en la Ubicación 2 (ver el diagrama, a la derecha).
3. Para los vehículos manuales de control climático sólo: Enchufe el conector de 16 vías suministrada con el 99 a 7.523 en la Ubicación 3 (ver el diagrama, a la derecha).

Nota: Los vehículos de control automático de clima no utilizarán este arnés.

1. Vuelva a conectar el terminal negativo de la batería y pruebe la unidad para verificar que funcione correctamente.
2. Vuelva a montar el tablero y la radio en forma inversa al desmontaje.

Metra

99-75235

Notas

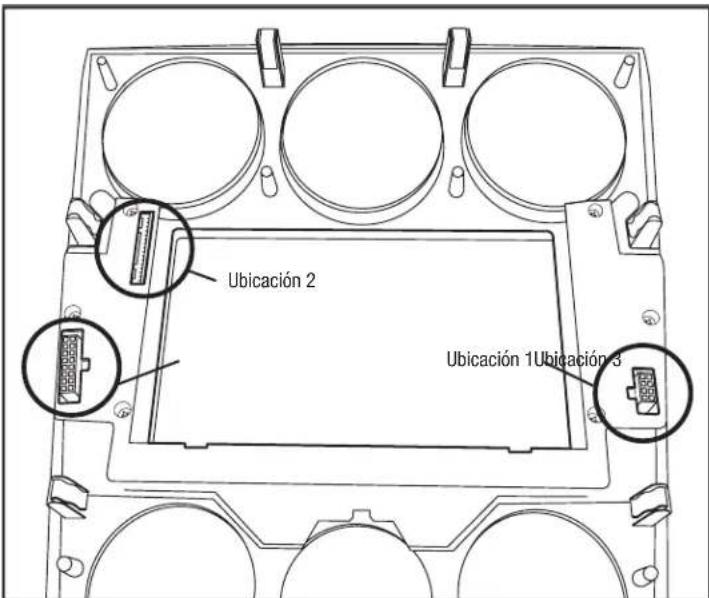

Ubicación 2 Ubicación 1Ubicación 3

(99-7523 radio diagrama de la vivienda)
