MANUAL DE USUARIO 99-5827B AXESS

• Provisión de radio ISO DIN con cavidad
• Provisión de radio ISO DDIN
• Controles integrados para el centro de información
• Pintada en negro mate (paneles de la moldura de rejillas de otros colores disponibles para venta por separado)
• Pantalla táctil para el clima y características de personalización

COMPONENTES DEL KIT

• A) Panel de la moldura del radio • B) Soportes del radio • C) Cavidad • D) (2) Pernos cabeza de hongo • E) (2) Tuercas Keps
• F) (4) Tornillos Phillips #8 de 3/8"

AB

Desmontaje del tablero 2
Preparación del kit ....3
Ensamble del kit
- Provisión de radio ISO DIN con cavidad .....4
- Provisión de radio ISO DDIN ....5
Programación del ASWC-1 6

CABLEADO Y CONEXIONES DE ANTENA

(se venden por separado)

Arnés de cables: • XSVI-5524-NAV • AX-ADBOX junto con AX-ADFD02

Adaptador de antena: • 40-EU10

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
• Destornillador Phillips • Llave de tubo
• Destornillador Torx T-25

¡PRECAUCIÓN! Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.

DESMONTAJE DEL TABLERO

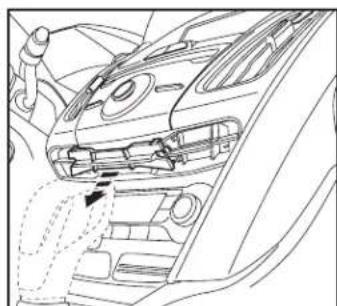

1. Quite la tapa de tornillos orientada hacia arriba de la parte de abajo del panel de control del radio. (Figura A)
2. Quite los (2) tornillos Torx T-25 /de debajo de la tapa. (Figura B)

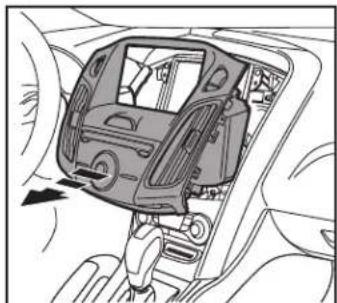

1. Desenganche y quite todo el panel de control del radio, incluyendo los controles del aire acondicionado. (Figura C)
2. Quite los (4) tornillos Torx T-25 que sujetan el radio y los (4) tornillos Torx T-25 que sujetan la pantalla de fábrica y el soporte. (Figura D)

Continuar la preparación del kit

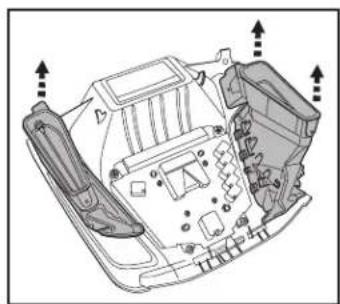

1. Desenganche y quite las rejillas del aire acondicionado del panel del radio de fábrica. (Figura A)
2. Quite la pantalla de fábrica del conjunto de soporte de fábrica. (Figura B)
3. Corte y quite las (2) pestañas de la parte de abajo de la pantalla de fábrica. (Figura C)
4. Enganche las rejillas del aire acondicionado que se quitaron en el paso 1 hacia el panel de la moldura del radio 99-5827B. (Figura D)

Continua en ensamble del kit

Provisión de radio ISO DIN con cavidad

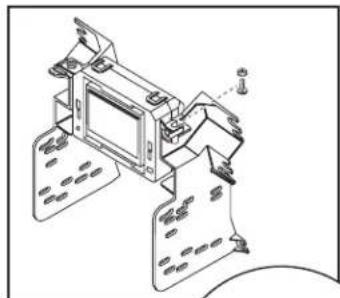

1. Monte la pantalla de fábrica en los soportes de la carcasa del radio con los pernos cabeza de hongo y las tuercas Keps suministradas. (Figura A)

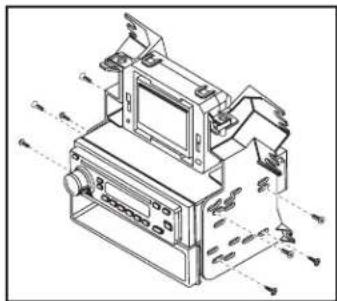

2. Monte la cavidad en el ensamble del soporte/pantalla de la carcasa del radio con los (4) tornillos Phillips #8 de 3/8" suministrados. (Figura B)
3. Quite la manga de metal DIN y el anillo de moldura del radio de mercado secundario.
4. Deslice el radio en el ensamble del soporte del radio y sujételo con los tornillos suministrados con el radio. (Figura B)
5. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS.

1. Monte el ensamble en el sub tablero.
2. Vuelva a armar el tablero en orden inverso al desensamble, usando el panel de moldura 99-5827B en lugar del panel de fábrica.

Nota: Los botones integrados en este kit se usan para navegar en la pantalla de fábrica por encima del radio. El botón debajo del botón de información puede usarse para encender y apagar la pantalla de fábrica, si así lo desea. El recordatorio de las funciones de control son las mismas que de fábrica antes de la instalación de mercado secundario.

Continúe con la programación del ASWC-1

Provisión de radio ISO DDIN

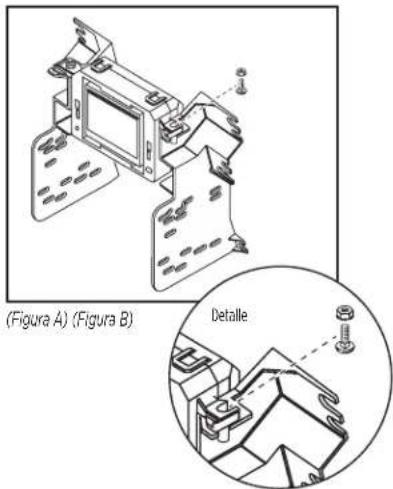

1. Monte la pantalla de fábrica en los soportes de la carcasa del radio con los pernos cabeza de hongo y las tuercas Keps suministradas. (Figura A)
2. Deslice el radio en el ensamble del soporte del radio y sujételo con los tornillos suministrados con el radio. (Figura B)
3. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS.
4. Monte el ensamble en el sub tablero.
5. Vuelva a armar el tablero en orden inverso al desensamble, usando el panel de moldura 99-5827B en lugar del panel de fábrica.

(Figura A) (Figura B) Detalle

Nota: Los botones integrados en este kit se usan para navegar en la pantalla de fábrica por encima del radio. El botón debajo del botón de información puede usarse para encender y apagar la pantalla de fábrica, si así lo desea. El recordatorio de las funciones de control son las mismas que de fábrica antes de la instalación de mercado secundario.

Continúe con la programación del ASWC-1

PROGRAMACIÓN DEL ASWC-1 (SE VENDE POR SEPARADO)

Este paso es para los modelos con SYNC. Para modelos sin SYNC, consulte axxessinterfaces.com para información sobre el cableado y la programación.

1. Después de realizar todas las conexiones y conectar la pantalla de fábrica, encienda la marcha.
2. En el panel de la moldura del radio 99-5827B, presione y sostenga el botón con la línea horizontal arriba del L.E.D. hasta que aparezcan la hora y la fecha en la pantalla de fábrica. (Figura A)
3. Active el SYNC con el botón en el volante y luego indique a SYNC ir a "Line In". La voz debe confirmar "Sync Line In" y luego lo mostrará en la pantalla.
4. Una vez que se ajuste en "Line In", apague el vehículo y vuelva a encenderlo. "Line In" aparecerá en la pantalla de fábrica.
5. En este momento conecte el arnés de 12 pins en el ASWC-1. El ASWC-1 parpadeará rápidamente.

Nota: Si el ASWC-1 se ha instalado anteriormente, presione el botón de restablecer durante 3 segundos y luego suéltelo.

1. Presione "Subir volumen" en el volante hasta que el L.E.D. en el ASWC-1 deje de parpadear rápidamente. El ASWC-1 se detendrá por un momento, parpadeará varias veces (aproximadamente 10 segundos) y luego permanecerá iluminado. El ASWC-1 ha quedado programado.
2. Para más programación o resolución de problemas, consulte las instrucciones que vienen con el ASWC-1.

Mantenga pulsado este botón hasta que aparezca la hora y la fecha en la pantalla de fábrica.

(Figura A)

IMPORTANTE

Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y fabricación inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra industria. Registrese en www.installerinstitute.com o llarne al 800-354-6782 para obtener más información y avance hacia un futuro mejor.

Metra recomienda MECP Técnicos certificados
