MANUAL DE USUARIO 99-5716 AXESS

• Provisiones de unidad central ISO DIN
• Incorpora los controles del clima de fábrica en la instalación

• A) Kit de montaje integrado • B) Placa delantera ISO • C) Extensión • D) Soportes ISO
  • E) (2) tornillos Phillips de cabeza troncocónica #8 x 3/8"

A

CABLEADO Y CONEXIONES DE ANTENA (incluido)

Arnés de cableado:

• Arnés de cableado se incluye en kit
  Adaptador de antena:
• 40-FD10

HERRAMIENTAS REQUERIDAS

- Llaves de remoción Metra 86-5618 • Destornillador Torx

Desmontaje del tablero

– Ford Taurus 2000-2003....3
- Mercury Sable 2000-2003....3

Preparación del kit

– Ford Taurus 2000-2003 4-5
- Mercury Sable 2000-2003.... 4-5

Ensamble del kit

• Provisión de radio de montaje ISO....6
  — Provisión de radio de montaje DIN ....7
  – Cajuela provisión ....8

PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.

Nota: Remítase a las instrucciones incluidas con el radio de posventa.

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y fabricación inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra industria. Regístrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).

Ford Taurus/Mercury Sabel 2000-2003

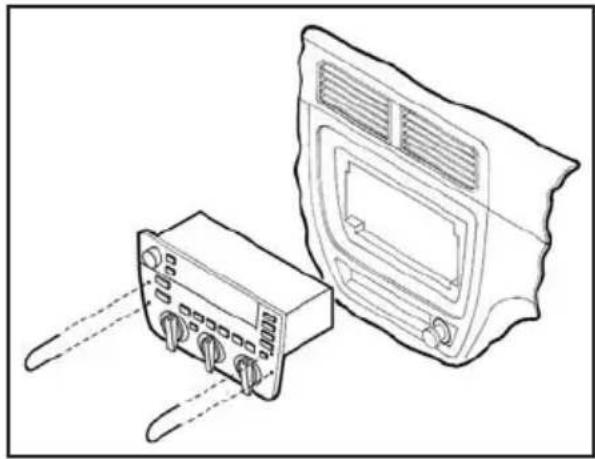

1. Usando las llaves 86-5618 de remoción, saque el radio de fábrica/panel de control de clima del tablero. (Figura A)
2. Desconecte el arnés de la manguera de vacío y los conectores del sistema de audio, el interruptor del motor del soplador, el interruptor de la puerta del amortiguador de aire acondicionado y el potenciómetro.
3. Quite el panel.

Continuará la preparación del kit

1. Gire los selectores del control de clima de fábrica para que queden en posición vertical y jale los selectores para quitarlos. (Figura A)

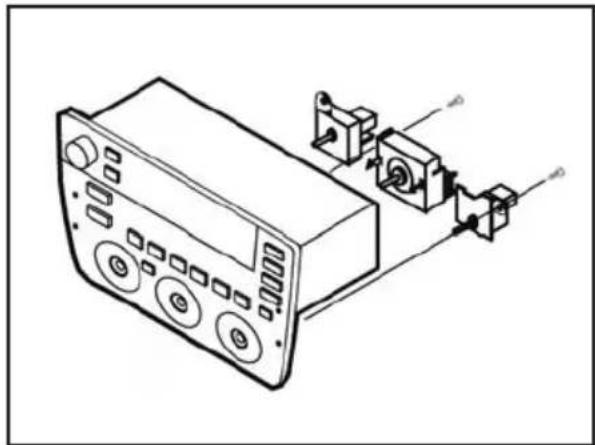

2. Quite los (2) tornillos de cabeza hexagonal de 5/16" que sujetan los interruptores de control de temperatura y del ventilador y retire los interruptores. Desenganche el interruptor del control de clima y quítelo. (Figura B)

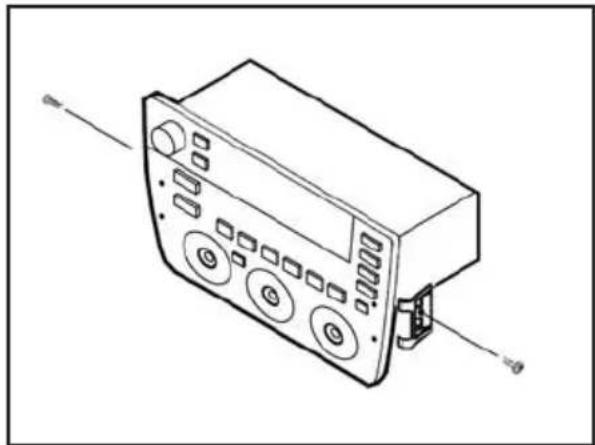

3. Monte los interruptores en la parte posterior del kit de montaje integrado con los (2) tornillos Phillips de cabeza troncocónica #8 x 3/8" incluidos. (Figura C)
4. Manteniendo los selectores del control de clima en posición vertical, inserte los selectores en los postes de los interruptores montados y sujételos. (Figura D)

Continúa en la página

1. 1. Quite los (2) tornillos de cabeza Torx que sujetan los ganchos de montaje a los lados del panel del radio/control de clima de fábrica y quite los ganchos. (Figura E)
2. Monte los ganchos en el kit integrado de montaje con los mismos tornillos de cabeza Torx. (Figura F) Continuará al ensamble del kit

Provisión de unidades ISO

1. Coloque a presión la placa frontal ISO de la moldura en la apertura del radio. (Figura A)
2. Una los soportes ISO al reborde interior de la apertura del radio. (Figura A)
3. Deslice la unidad central en la apertura para el radio, alinee los orificios de la unidad central con los orificios de los soportes ISO y monte la unidad central a los soportes con los tornillos suministrados con la unidad. (Figura A)
4. Ubique el arnés del cableado de fábrica en el tablero. Metra recomienda usar el adaptador de acoplamiento adecuado de Metra o AXXESS. Vuelva a conectar el terminal negativo de la batería y pruebe la unidad para verificar que funcione correctamente.

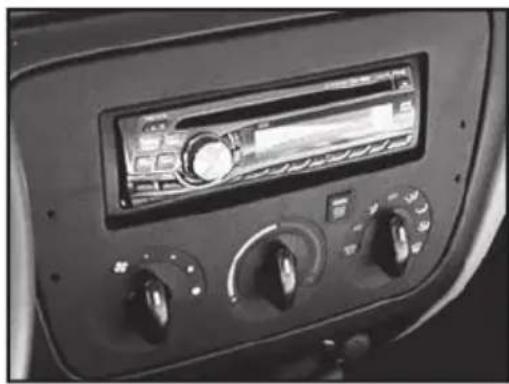

5. Vuelva a montar el tablero en forma inversa al desmontaje. (Figura B)

Provisión de unidades DIN

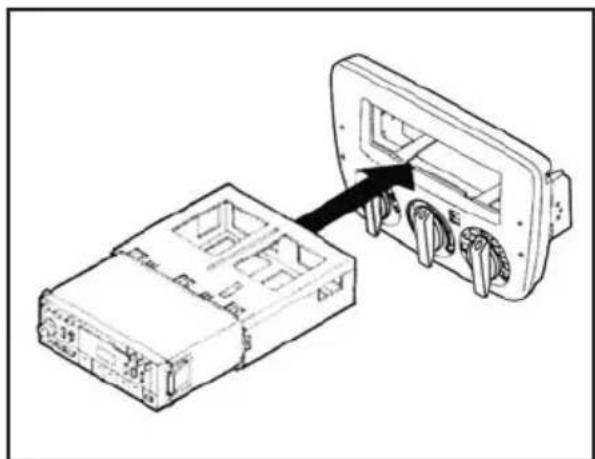

1. Deslice la reja DIN en el kit integrado de montaje y sujétela doblando hacia abajo las pestañas de metal. (Figura A)
2. Deslice la unidad central de mercado secundario en la reja y sujétela. (Figura A)
3. Ubique el arnés del cableado de fábrica en el tablero. Metra recomienda usar el adaptador de acoplamiento adecuado de Metra o AXXESS. Vuelva a conectar el terminal negativo de la batería y pruebe la unidad para verificar que funcione correctamente.
4. Vuelva a montar el tablero en forma inversa al desmontaje. (Figura B)

1. Abra la cajuela, quite los (4) ganchos a presión del revestimiento de la cajuela del lado del conductor. Quite el revestimiento. (Figura A)
2. Localice el sintonizador de fábrica en la pared de la cajuela y desconecte los conectores de la bocina y la antena. (Figura B)

Nota: NO es necesario quitar el sintonizador.

1. Conecte el 70-5715 en el conector de la bocina de la unidad y el conector de la extensión de la antena en el conector de la antena de la unidad.
2. Deslice el arnés de extensión a través del espacio del asiento trasero entre el respaldo y el asiento.
3. Desenganche la moldura lateral, meta el arnés de extensión debajo de la alfombra y estire el arnés hasta la parte posterior del tablero.

Nota: Vuelva a colocar la moldura lateral cuando termine.

1. Empalme los conectores de la bocina del arnés de extensión en la parte trasera de la unidad central de mercado secundario.
2. Conecte los arneses de cableado de fábrica en los conectores de interrupción (que montó en el paso 2) y en los conectores de audio en la parte posterior del kit de montaje integrado.
