MANUAL DE USUARIO CINEMA SB400 JBL

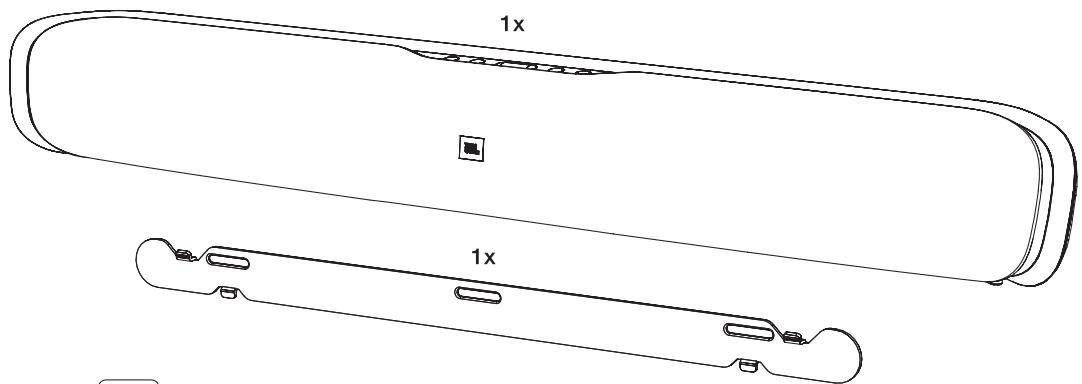

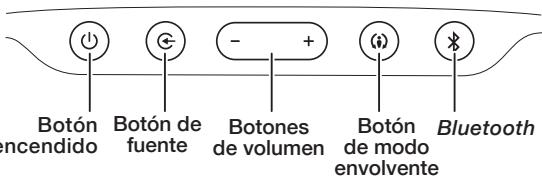

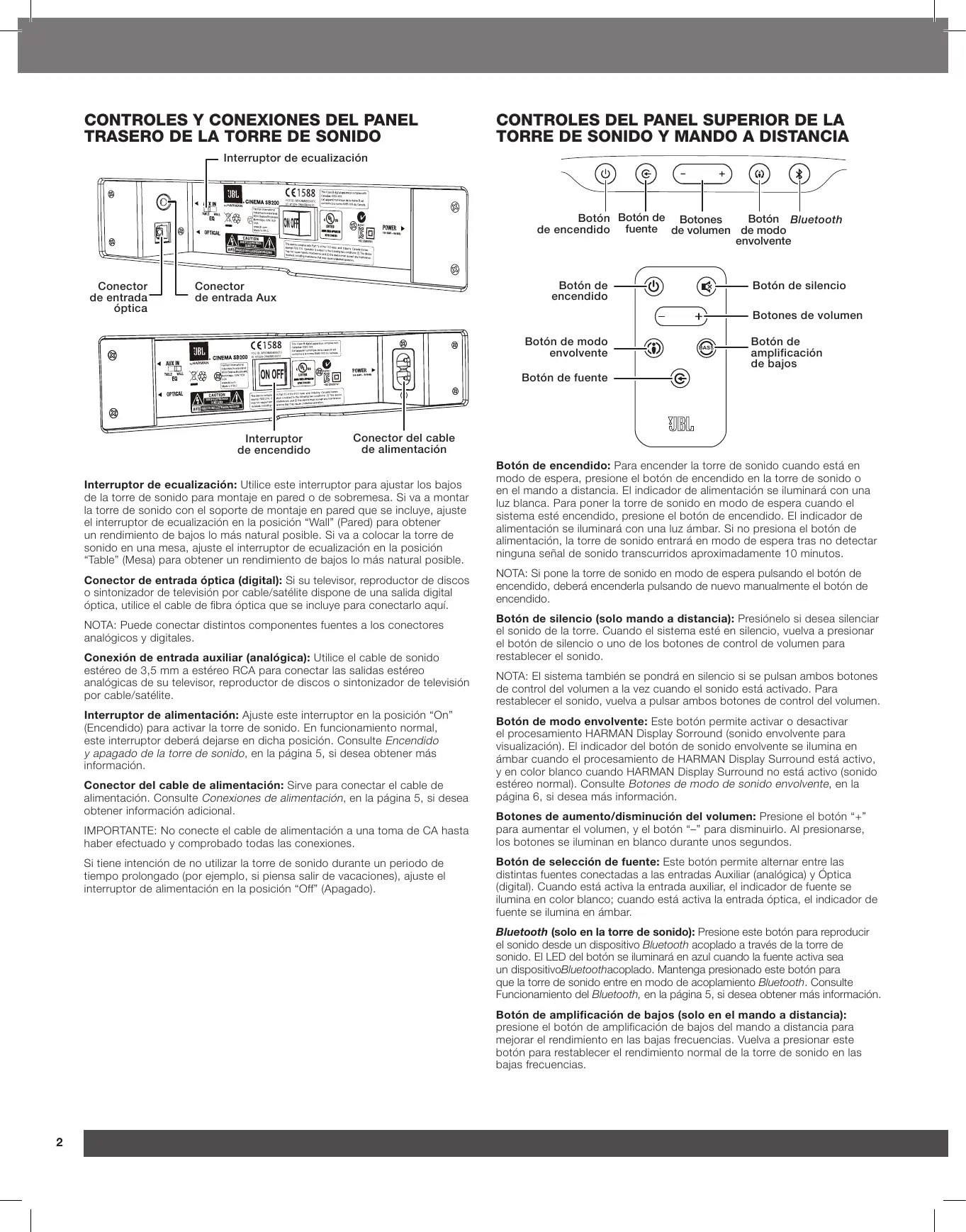

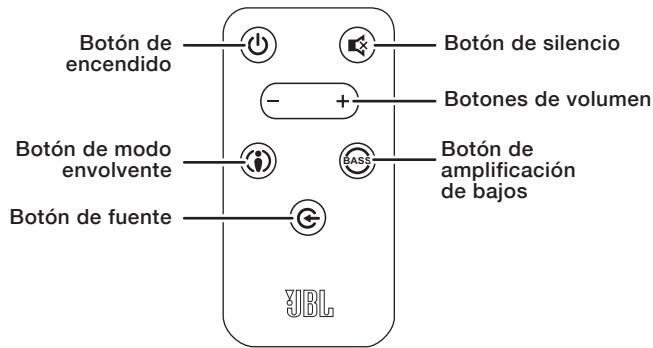

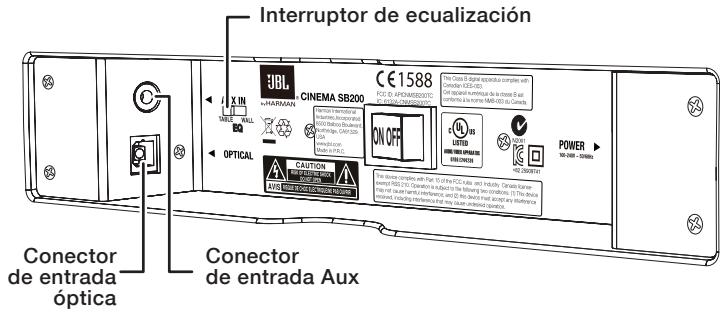

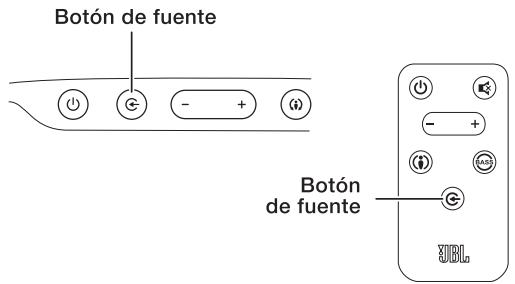

CONTROLES Y CONEXIONES DEL PANEL TRASERO DE LA TORRE DE SONIDO CONTROLES DEL PANEL SUPERIOR DE LA TORRE DE SONIDO Y MANDO A DISTANCIA Interruptor de ecualización

Botón Botón de Botones

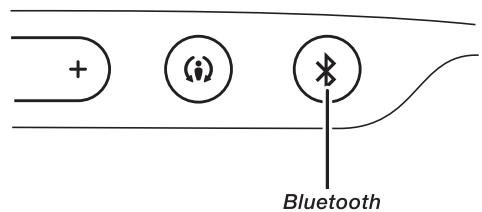

Botón Bluetooth de encendido fuente de volumen de modo envolvente

Conector de entrada Aux

Botón de modo envolvente

BASS Botón de amplificación de bajos

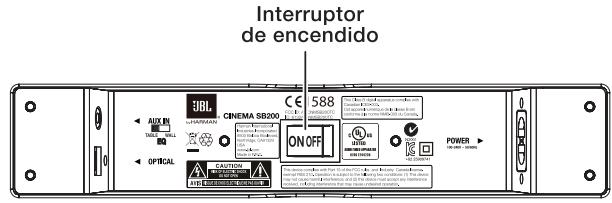

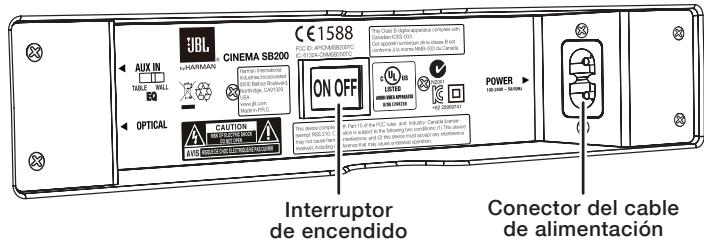

Interruptor de encendido

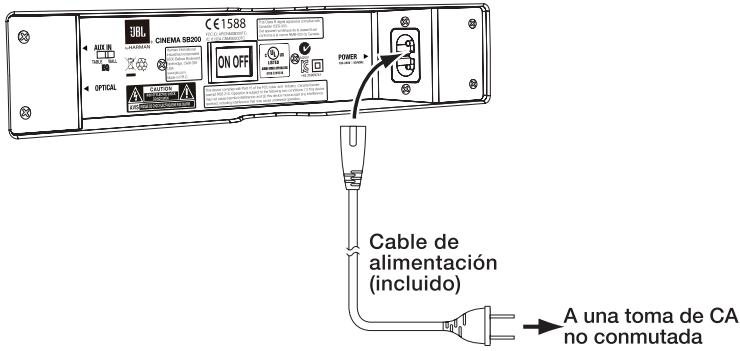

Conector del cable de alimentación

Interruptor de ecualización: utilice este interruptor para ajustar los bajos de la torre de sonido para montaje en pared o de sobremesa. Si va a montar la torre de sonido con el soporte de montaje en pared que se incluye, ajuste el interruptor de ecualización en la posición “Wall” (Pared) para obtener un rendimiento de bajos lo más natural posible. Si va a colocar la torre de sonido en una mesa, ajuste el interruptor de ecualización en la posición

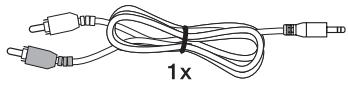

“Table” (Mesa) para obtener un rendimiento de bajos lo más natural posible. Conector de entrada óptica (digital): si su televisor, reproductor de discos o sintonizador de televisión por cable/satélite dispone de una salida digital óptica, utilice el cable de fibra óptica que se incluye para conectarlo aquí. NOTA: Puede conectar distintos componentes fuentes a los conectores analógicos y digitales. Conexión de entrada auxiliar (analógica): utilice el cable de sonido estéreo de 3,5 mm a estéreo RCA para conectar las salidas estéreo analógicas de su televisor, reproductor de discos o sintonizador de televisión por cable/satélite. Interruptor de alimentación: ajuste este interruptor en la posición “On” (Encendido) para activar la torre de sonido. En funcionamiento normal, este interruptor deberá dejarse en dicha posición. Consulte Encendido y apagado de la torre de sonido, en la página 5, si desea obtener más información. Conector del cable de alimentación: sirve para conectar el cable de alimentación. Consulte Conexiones de alimentación, en la página 5, si desea obtener información adicional. IMPORTANTE: No conecte el cable de alimentación a una toma de CA hasta haber efectuado y comprobado todas las conexiones. Si tiene intención de no utilizar la torre de sonido durante un periodo de tiempo prolongado (por ejemplo, si piensa salir de vacaciones), ajuste el interruptor de alimentación en la posición “Off” (Apagado).

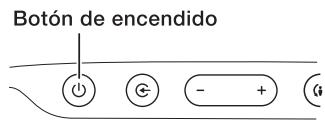

Botón de encendido: para encender la torre de sonido cuando está en modo de espera, presione el botón de encendido en la torre de sonido o en el mando a distancia. El indicador de alimentación se iluminará con una luz blanca. Para poner la torre de sonido en modo de espera cuando el sistema esté encendido, presione el botón de encendido. El indicador de alimentación se iluminará con una luz ámbar. Si no presiona el botón de alimentación, la torre de sonido entrará en modo de espera tras no detectar ninguna señal de sonido transcurridos aproximadamente 10 minutos.

NOTA: Si pone la torre de sonido en modo de espera pulsando el botón de encendido, deberá encenderla pulsando de nuevo manualmente el botón de encendido. Botón de silencio (solo mando a distancia): presiónelo si desea silenciar el sonido de la torre. Cuando el sistema esté en silencio, vuelva a presionar el botón de silencio o uno de los botones de control de volumen para restablecer el sonido. NOTA: El sistema también se pondrá en silencio si se pulsan ambos botones de control del volumen a la vez cuando el sonido está activado. Para restablecer el sonido, vuelva a pulsar ambos botones de control del volumen. Botón de modo envolvente: este botón permite activar o desactivar el procesamiento HARMAN Display Sorround (sonido envolvente para visualización). El indicador del botón de sonido envolvente se ilumina en ámbar cuando el procesamiento de HARMAN Display Surround está activo, y en color blanco cuando HARMAN Display Surround no está activo (sonido estéreo normal). Consulte Botones de modo de sonido envolvente, en la página 6, si desea más información. Botones de aumento/disminución del volumen: Presione el botón “+” para aumentar el volumen, y el botón “–” para disminuirlo. Al presionarse, los botones se iluminan en blanco durante unos segundos. Botón de selección de fuente: este botón permite alternar entre las distintas fuentes conectadas a las entradas Auxiliar (analógica) y Óptica (digital). Cuando está activa la entrada auxiliar, el indicador de fuente se ilumina en color blanco; cuando está activa la entrada óptica, el indicador de fuente se ilumina en ámbar. Bluetooth (solo en la torre de sonido): presione este botón para reproducir el sonido desde un dispositivo Bluetooth acoplado a través de la torre de sonido. El LED del botón se iluminará en azul cuando la fuente activa sea un dispositivoBluetoothacoplado. Mantenga presionado este botón para que la torre de sonido entre en modo de acoplamiento Bluetooth. Consulte Funcionamiento del Bluetooth, en la página 5, si desea obtener más información. Botón de amplificación de bajos (solo en el mando a distancia): presione el botón de amplificación de bajos del mando a distancia para mejorar el rendimiento en las bajas frecuencias. Vuelva a presionar este botón para restablecer el rendimiento normal de la torre de sonido en las bajas frecuencias.

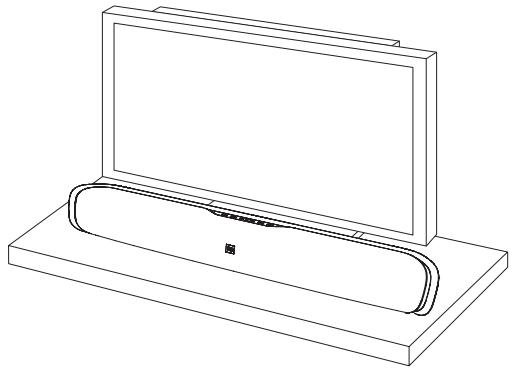

COLOCACIÓN DE LA TORRE DE SONIDO COLOCACIÓN DE LA TORRE DE SONIDO EN UNA MESA Si su televisor está colocado sobre una mesa, puede colocar la torre de sonido justo delante del soporte del televisor, centrado con la pantalla. Si la superficie de la mesa es plana, la torre de sonido descansará sobre los protectores de goma.

• Ajuste el interruptor de ecualización de la torre de sonido en la posición “Table” (Mesa). Consulte Controles y conexiones del panel trasero de la torre de sonido en la página 2.

4. T ras leer la sección de Conexiones en la página 4, conecte todos los cables a la torre de sonido.

IMPORTANTE: NO enchufe aún el cable de alimentación de la torre de sonido a la toma de CA. • Ajuste el interruptor de actualización de la torre de sonido en la posición “Wall” (Pared) y el botón de encendido de la torre de sonido en la posición “On” (Encendido). Consulte Controles y conexiones del panel trasero de la torre de sonido en la página 2. 5. Para fijar la torre de sonido al soporte, deslice las lengüetas superiores de este para introducirlo en las ranuras de la torre de sonido. Las ranuras de la torre de sonido le permiten ajustar el ángulo de la torre de sonido en la pared para asegurarse de que está a nivel.

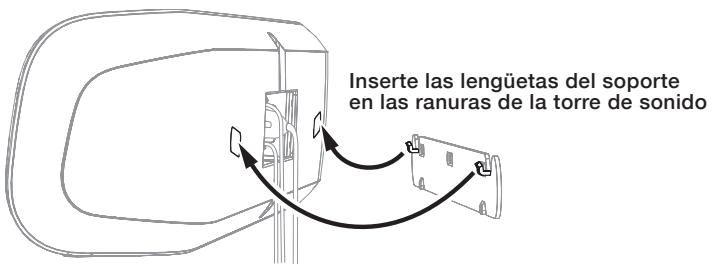

Inserte las lengüetas del soporte en las ranuras de la torre de sonido

MONTAJE DE LA TORRE DE SONIDO EN LA PARED Si su televisor está fijado a la pared, puede utilizar el soporte de montaje en la pared que se incluye para fijar la torre de sonido a la pared, justo debajo del televisor.

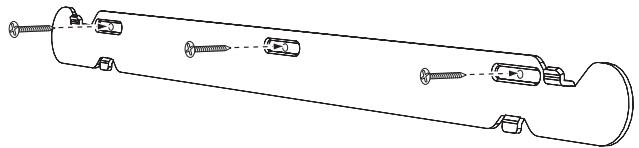

1. D etermine la ubicación de la torre de sonido en la pared. Asegúrese de que la parte superior de la torre de sonido no bloquee la vista de la pantalla del televisor antes de montarla en la pared. 2. S ostenga el soporte contra la pared a modo de plantilla y marque la posición de los orificios del soporte en la pared. Los tres orificios deben quedar a una distancia de 18 cm entre sí. Las ranuras del soporte admiten tornillos de 4 mm. Asegúrese de que los orificios son de la misma altura. Consulte la ilustración a continuación. Marque la posición de los tres orificios del soporte a una distancia de 18 cm

3. T ras asegurarse de que el lado plano del soporte está en el lado de la pared, fije el soporte a la pared en las posiciones marcadas utilizando herramientas y fijaciones apropiados para la construcción y los materiales de la pared. Recuerde que la torre de sonido pesa 3,4 kg. Asegúrese de usar fijaciones que soporten este peso.

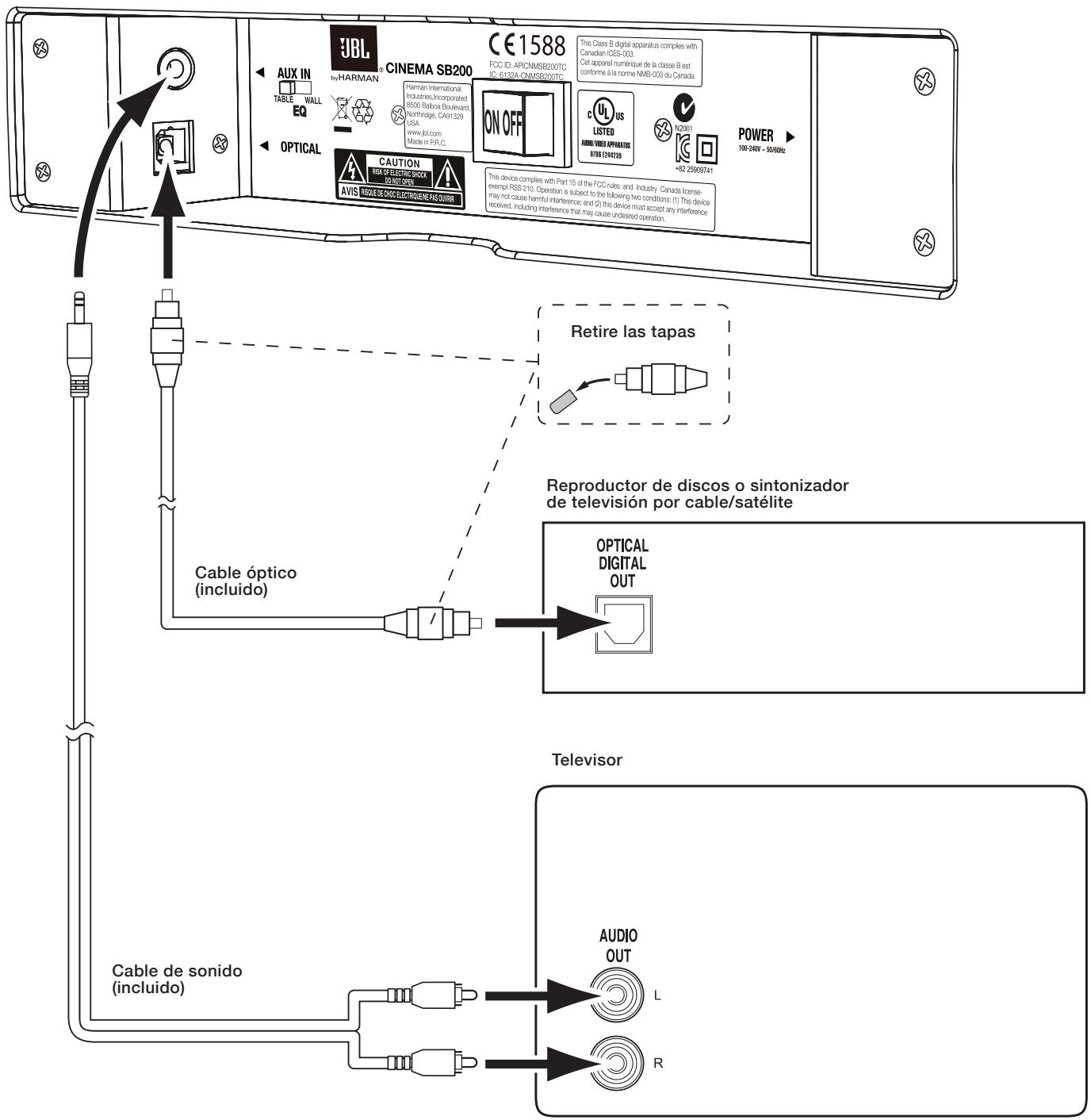

CONEXIONES CONEXIONES PARA FUENTES Analógica: utilice el cable de sonido estéreo que se incluye para conectar la entrada Aux (analógica) a la salida de sonido estéreo de su televisor. Si su televisor dispone de dos juegos de conexiones de salida de sonido, utilice el que tanga un nivel de salida fijo (no variable). Esto le permitirá apagar por completo los altavoces del televisor mientras que este último sigue proporcionando una señal de sonido constante a la torre de sonido.

NOTA: Si su reproductor de disco, cable o sintonizador de televisión por cable o satélite no dispone de una salida digital óptica, puede conectar la salida de sonido analógica a su televisor. El televisor enviará la señal de sonido a la torre de sonido por medio dela conexión analógica descrita anteriormente.

Digital: si su reproductor de disco, cable o sintonizador dispone de una salida digital óptica, puede utilizar el cable de sonido digital óptico que se incluye para conectarlo a la entrada Óptica (digital) de la torre de sonido.

Reproductor de discos o sintonizador de televisión por cable/satélite

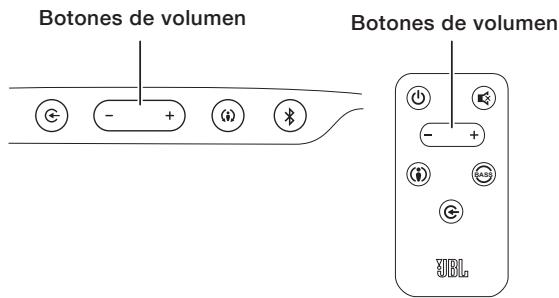

AJUSTE DEL VOLUMEN DEL SISTEMA Presione los botones de volumen + y – de la torre de sonido o del mando a distancia con pulsaciones cortas. Mantenga presionados los botones para aumentar o disminuir de forma continua el volumen.

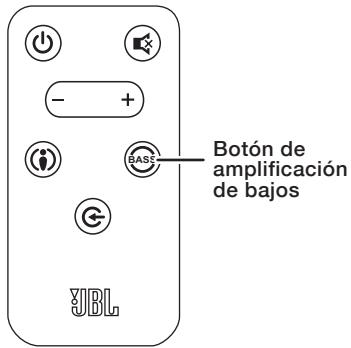

AMPLIFICACIÓN DE BAJOS Presione el botón de amplificación de bajos del mando a distancia para mejorar el rendimiento en las bajas frecuencias, lo que resultará en sonidos graves más impactantes, adecuados para determinadas películas o música.

Puede hacer pruebas con este control puesto que no existe riesgo de provocar ningún daño. Vuelva a presionar este botón para restablecer el rendimiento normal de la torre de sonido en las bajas frecuencias.

BASS BASS Botón de amplificación de bajos

Para obtener un sonido óptimo, es aconsejable que desactive los altavoces de su televisor. Consulte el manual del propietario de su televisor para averiguar cómo hacerlo.

SILENCIACIÓN DEL SISTEMA Presione momentáneamente y a la vez ambos botones de volumen de la torre de sonido, o bien el botón de silencio del mando a distancia, para silenciar el sistema. Presione momentáneamente uno de los botones de volumen de la torre de sonido, o bien el botón de silencio del mando a distancia, para desactivar el silencio. Ambos botones de volumen

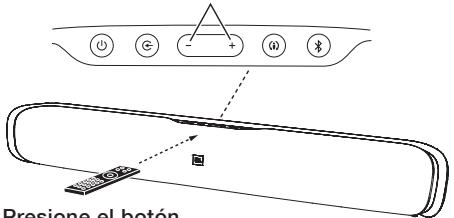

INFORMACIÓN SOBRE LOS COMANDOS DE VOLUMEN Y SILENCIO DEL TELEVISOR Puede programar la torre de sonido para que responda a los comandos de volumen y silencio de mando a distancia. Así, podrá controlar tanto la torre de sonido como el televisor desde un único mando a distancia. Antes de comenzar a programar la torre de sonido, tenga a mano el mando a distancia.

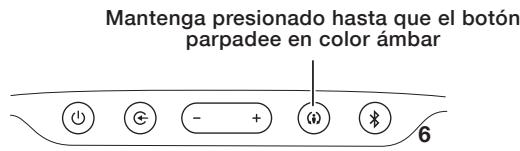

1. M antenga presionado el botón del modo de sonido envolvente hasta que el botón comience a parpadear en ámbar.

BASS Mantenga presionado hasta que el botón parpadee en color ámbar

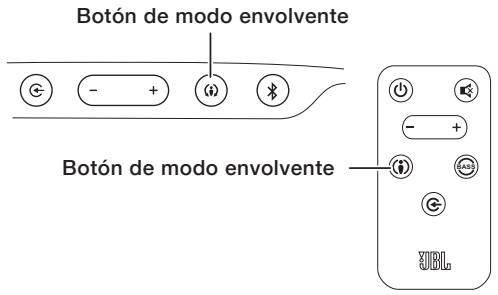

CAMBIO DEL MODO DE SONIDO ENVOLVENTE Presione el botón de modo de sonido envolvente de la torre de sonido o del mando a distancia para cambiar el sonido de sonido estéreo normal (el indicador se ilumina en color blanco) a sonido HARMAN Display Surround (el indicado se ilumina en ámbar). El ajuste de procesamiento HARMAN Display Surround produce una experiencia de sonido completamente envolvente para quien esté sentado justo delante o a varios metros de la torre de sonido. Aunque resulta especialmente eficaz para ver películas, también puede probar el ajuste de procesamiento HARMAN Display Surround para la música. Botón de modo envolvente

Botón de modo envolvente

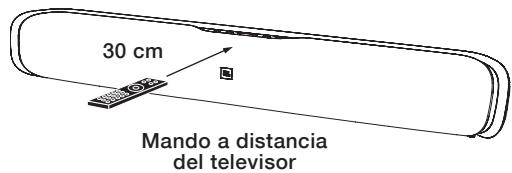

2. S ostenga el mando a distancia del televisor a unos 30 cm de la parte frontal de la torre de sonido y oriéntelo directamente hacia la torre de sonido:

Mando a distancia del televisor

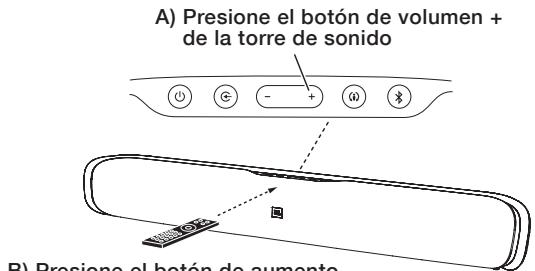

•P resione el botón de aumento del volumen del mando a distancia del televisor mientras mantiene presionado el botón de volumen + de la torre de sonido. Si la programación se efectúa correctamente, el botón del modo de sonido envolvente de la torre de sonido pasará de ámbar a blanco permanente durante un segundo y, después, volverá a parpadear en ámbar.

BASS A) Presione el botón de volumen + de la torre de sonido

B) Presione el botón de aumento del volumen del mando a distancia del televisor

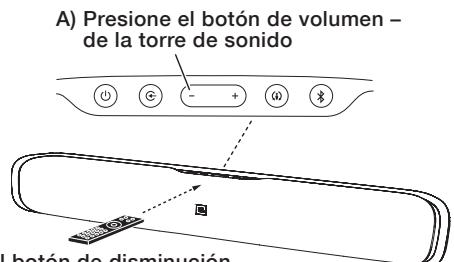

• Presione el botón de disminución del volumen del mando a distancia del televisor mientras mantiene presionado el botón de volumen – de la torre de sonido. Si la programación se efectúa correctamente, el botón del modo de sonido envolvente de la torre de sonido pasará de ámbar a blanco permanente durante un segundo y, después, volverá a parpadear en ámbar.

A) P resione el botón de volumen – de la torre de sonido

B) P resione el botón de disminución del volumen del mando a distancia del televisor

Torre de sonido de altavoz realzado CINEMA SB200 Transductor de baja frecuencia:

un cono de 89 mm por canal

Transductor de alta frecuencia:

una cúpula de 25 mm por canal

Potencia del amplificador:

60 vatios de potencia máxima por canal

Respuesta en frecuencia:

55 Hz-23 kHz (-6 dB)

Requisitos de alimentación:

100-240 V; 50 Hz/60 Hz; 60 W Consumo de energía:

<0,5 W (en espera); 60 W (máximo)

Dimensiones (altura x anchura x profundidad):

116 mm x 901 mm x 103 mm

•P resione el botón de silencio del mando a distancia del televisor mientras mantiene presionados los botones de volumen + y – a la vez. Si la programación se efectúa correctamente, el botón del modo de sonido envolvente de la torre de sonido pasará de ámbar a blanco permanente durante un segundo y, después, volverá a parpadear en ámbar.

A) P resione los botones de volumen + y – de la torre de sonido

B) P resione el botón de silencio del mando a distancia del televisor

3. Cuando haya terminado, mantenga presionado el botón del modo de sonido envolvente de la torre de sonido hasta que este parpadee en color ámbar. La torre de sonido ahora responderá a los comandos de volumen y silencio del mando a distancia de su televisor.
