CINEMA SB400 - Barre de son JBL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son amplifiée
Marque	JBL
Modèle	CINEMA SB400
Dimensions (H x L x P)	116 mm x 901 mm x 103 mm
Poids	5,1 kg
Alimentation	100 V - 240 V, 50/60 Hz, 60 W
Consommation électrique (veille)	< 0,5 W
Consommation électrique (pleine puissance)	60 W
Réponse en fréquence	55 Hz - 23 kHz (-6 dB)
Transducteurs grave	1 membrane 89 mm (3,5 po) par canal
Transducteurs aigu	1 dôme 25 mm (1 po) par canal
Puissance de l'amplificateur	60 watts (crête) par canal
Connectivité sans fil	Bluetooth
Entrées audio	Optique numérique, Auxiliaire analogique (stéréo RCA)
Fonctions spéciales	Mode surround HARMAN Display Surround, amplification des graves, égalisation mur/table

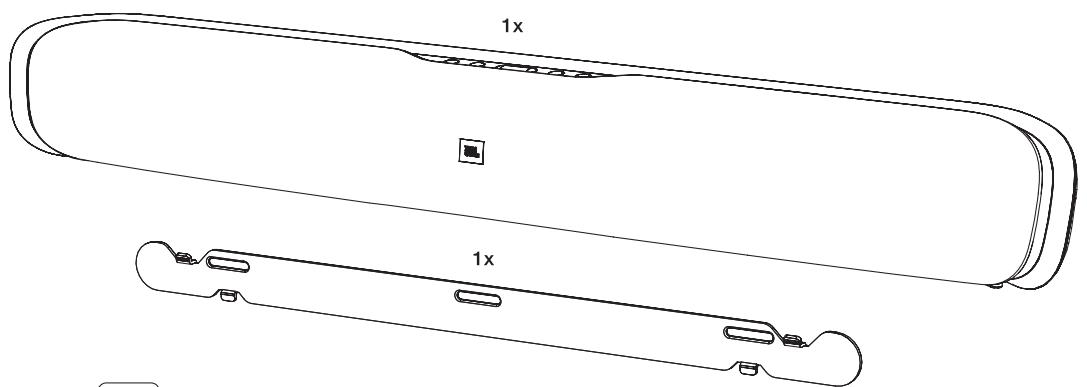

Accessoires inclus	Support mural, câble optique, câble audio stéréo 3,5 mm vers RCA, télécommande
Installation	Sur table ou mur (support fourni)
Température de fonctionnement	0°C à 45°C
Humidité de fonctionnement	10% à 80% (sans condensation)

FOIRE AUX QUESTIONS - CINEMA SB400 JBL

Comment installer la barre de son JBL CINEMA SB400 sur un mur ?

Utilisez le support mural fourni. Marquez les emplacements des vis en respectant un écart de 18 cm entre les trous, fixez le support avec des chevilles adaptées au matériau du mur (poids supporté : 5,1 kg). Réglez le commutateur d'égalisation sur Wall après installation.

Quelles sont les entrées disponibles sur la barre de son ?

La barre de son dispose d'une entrée optique numérique et d'une entrée auxiliaire analogique (stéréo RCA via câble 3,5 mm vers RCA fourni). Elle prend également en charge le streaming Bluetooth.

Comment connecter un téléviseur à la barre de son ?

Connectez la sortie audio de votre téléviseur à l'entrée AUX IN (câble audio stéréo fourni) ou à l'entrée optique (câble optique fourni) selon les prises disponibles. Pour un son optimal, désactivez les enceintes intégrées du téléviseur.

Comment utiliser le Bluetooth avec la barre de son ?

Appuyez sur la touche Bluetooth de la barre de son jusqu'à ce que le voyant clignote en bleu (mode jumelage). Sur votre appareil, sélectionnez 'SB200' dans les paramètres Bluetooth. Si un mot de passe est demandé, saisissez 0000. Le voyant devient bleu fixe lorsque la connexion est établie.

Que faire si le son est trop grave ou trop aigu ?

Utilisez le commutateur d'égalisation à l'arrière : position Table pour une pose sur meuble, Wall pour une fixation murale. Vous pouvez aussi appuyer sur la touche Bass de la télécommande pour amplifier ou réduire les graves.

Comment programmer la télécommande du téléviseur pour contrôler la barre de son ?

Maintenez enfoncée la touche Surround de la barre de son jusqu'à ce qu'elle clignote en orange. Ensuite, tout en maintenant cette touche enfoncée, appuyez sur les touches de volume et de sourdine de la télécommande du téléviseur comme indiqué dans le guide de démarrage rapide.

Comment activer le mode surround ?

Appuyez sur la touche Surround de la barre de son ou de la télécommande. Le voyant devient orange lorsque le mode HARMAN Display Surround est activé, offrant un son enveloppant. Appuyez à nouveau pour revenir au mode stéréo (voyant blanc).

Que faire si la barre de son ne s'allume pas ?

Vérifiez que l'interrupteur d'alimentation à l'arrière est en position ON. Assurez-vous que le câble d'alimentation est correctement branché sur la barre de son et sur une prise secteur active. Si le problème persiste, essayez une autre prise.

Comment nettoyer la barre de son ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs. Évitez que du liquide pénètre dans les ouvertures.

Quelles sont les dimensions et le poids de la barre de son ?

Les dimensions sont 116 mm (H) x 901 mm (L) x 103 mm (P) et le poids est 5,1 kg. Assurez-vous que le support mural peut supporter ce poids.

MODE D'EMPLOI CINEMA SB400 JBL

barre de son amplifiée

GUIDE de démarrage RAPIDE

La barre de son amplifiée JBL Cinema SB200 est un système audio intégré complet qui améliore considérablement le son des programmes que vous regardez sur votre téléviseur. Vous pouvez la suspendre sur un mur ou la poser sur une étagère. Vous disposez de tous les câbles nécessaires pour la raccorder à Your téléviseur, votre récepteur cable/satellite ou votre lecteur de disques.

Nous sommes certains que le système JBL que vous avez besoin fournir tout le plaisir d'écoute que vous en attendez et espérons que vous porterez une nouvelle fois votre choix sur les produits JBL si vous decidez d'acheter d'autres équipements audio pour votre domicile, votre véhicule ou votre bureau.

Ce guide de démarrage rapide contient toutes les informations dont vous avez besoin pour installer, raccorder et configurer votre nouveau système. Pour obtenir de plus amples informations, consultez notre site Web à l'adresse www.jbl.com.

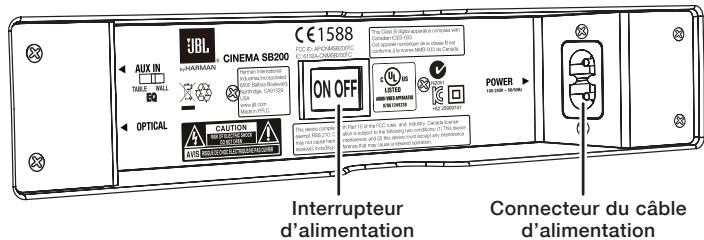

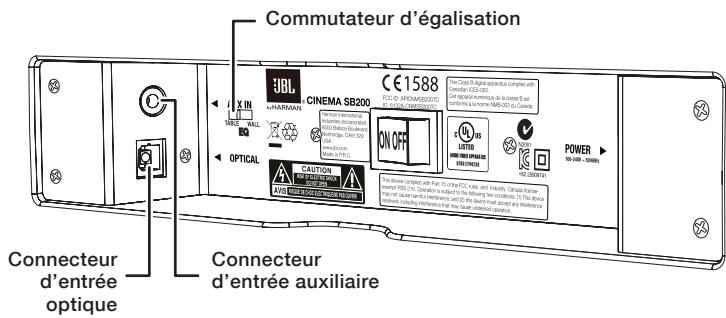

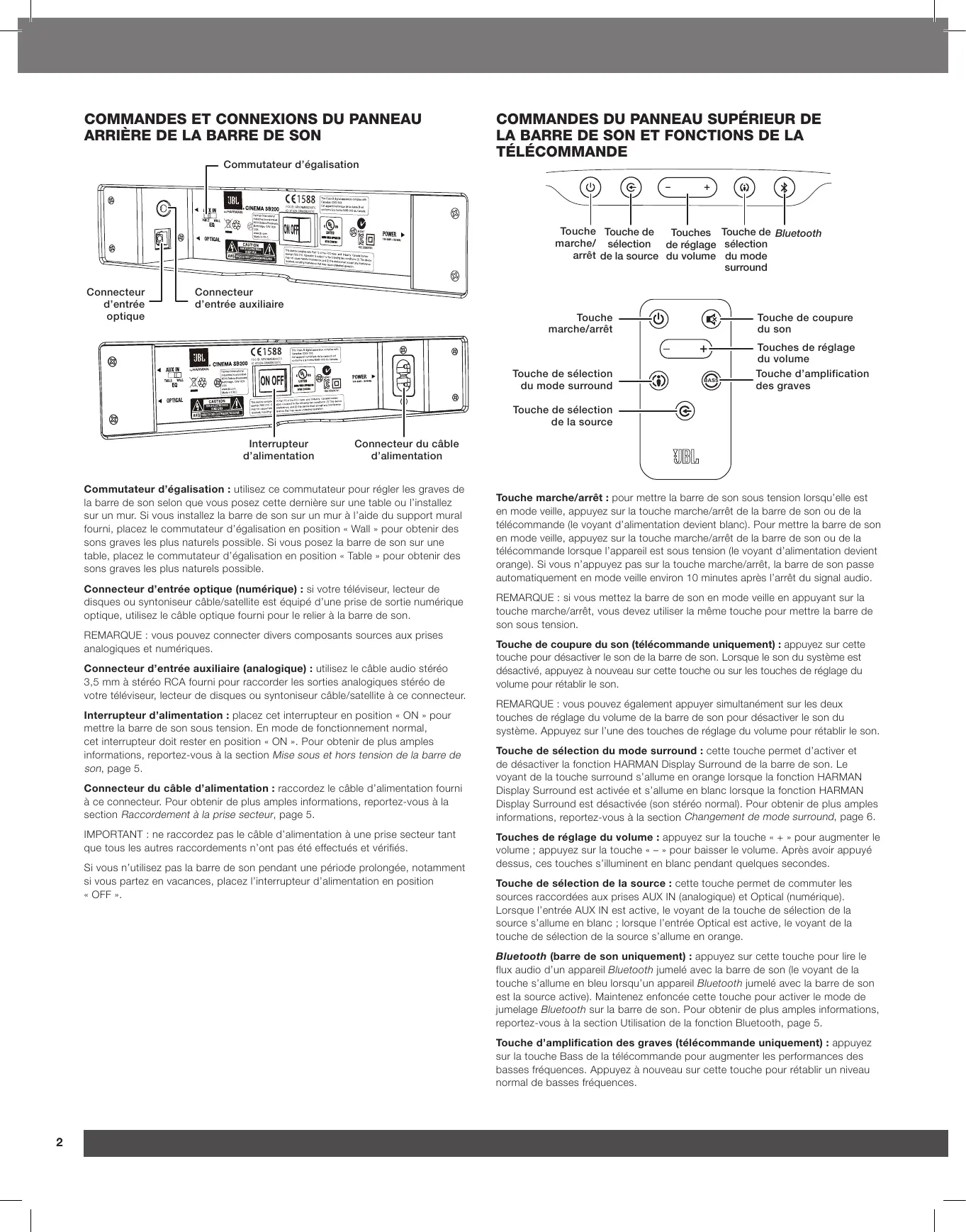

Commandes et connexions du panneau arrière de la BARRE de son

Commutateur d'égalisation : utilisez ce commutateur pour régler les graves de la barre de son selon que vous posez cette dernière sur une table ou l'installez sur un mur. Si vous installez la barre de son sur un mur à l'aide du support mural fourni, placez le commutateur d'égalisation en position « Wall » pour obtenir des sons graves les plus naturels possible. Si vous posez la barre de son sur une table, placez le commutateur d'égalisation en position « Table » pour obtenir des sons graves les plus naturels possible.

Connecteur d'entrée optique (numérique) : si vous télévisuer, lecteur de disques ou récepteur cable/satellite est équipé d'une prise de sortie numérique optique, utilisez le câble optique fourni pour le relier à la barre de son.

REMARQUE : vous pouvez connecter divers composants sources aux prises analogiques et numériques.

Connecteur d'entrée auxiliaire (analogue) : utilisez le câble audio stéréo 3,5 mm à stéréo RCA fourni pour raccorder les sorties analogiques stéréo de votre téléviseur, lecteur de disques ou récepteur câble/satellite à ce connecteur.

Interrupteur d'alimentation : placez cet interrupteur en position « ON » pour permettre la barre de son sous tension. En mode de fonctionnement normal, cet interrupteur doit rester en position « ON ». Pour obtenir de plus amples informations, reportez-vous à la section Mise sous et hors tension de la barre de son, page 5.

Connecteur du câble d'alimentation : raccordez le câble d'alimentation fourni à ce connecteur. Pour obtenir de plus amples informations, reportez-vous à la section Raccordement à la prise secteur, page 5.

IMPORTANT: ne raccordez pas le cable d'alimentation à une prise secteur tant que tous les autres raccordements n'ont pas été effectués et vérifiés.

Si vous n'utilisez pas la barre de son pendant une période prolongée, notamment si vous partez en vacances, placez l'interrupteur d'alimentation en position « OFF ».

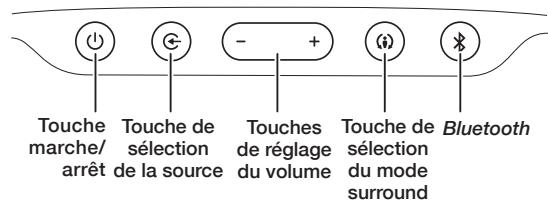

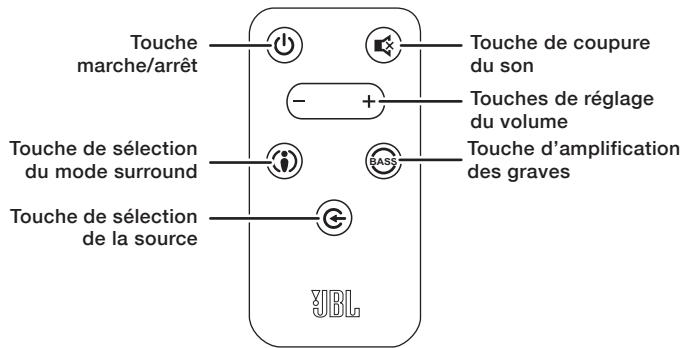

Commandes du panneau superieur de la BARRE de son et fonctions de la télecommande

Touche marche/arrêt : pour mettre la barre de son sous tension lorsqu'elle est en mode veille, appuyez sur la touche marche/arrêt de la barre de son ou de la télécommande (le voyant d'alimentation devient blanc). Pour mettre la barre de son en mode veille, appuyez sur la touche marche/arrêt de la barre de son ou de la télécommande lorsque l'appareil est sous tension (le voyant d'alimentation devient orange). Si vous n'appuyez pas sur la touche marche/arrêt, la barre de son passe automatiquement en mode veille environ 10 minutes après l'arrêt du signal audio.

REMARQUE : si vous mettez la barre de son en mode veille en appuyant sur la touche marche/arrêt, vous nevez utiliser la même touche pourmettre la barre de son sous tension.

Touché de coupure du son (télécommande uniquement) : appuyez sur cette touche pour désactiver le son de la barre de son. Lorsque le son du système est désactivé, appuyez à nouveau sur cette touche ou sur les touches de réglage du volume pour rétablir le son.

REMARQUE: vous pouvez également appuyer simultanément sur les deux touches de réglage du volume de la barre de son pour désactiver le son du système. Appuyez sur l'une des touches de réglage du volume pour rétablir le son.

Touches de sélection du mode surround : cette touche permet d'activer et de désactiver la fonction HARMAN Display Surround de la barre de son. Le voyant de la touche surround s'allume en orange lorsque la fonction HARMAN Display Surround est activée et s'allume en blanc lorsque la fonction HARMAN Display Surround est désactivée (son stéréo normal). Pour obtenir de plus amples informations, reportez-vous à la section Changement de mode surround, page 6.

Touches de réglage du volume : appuyez sur la touche « + » pour augmenter le volume ; appuyez sur la touche « - » pour baisser le volume. Après avoir appuyé dessus, ces touches s'illuminent en blanc pendant quelques secondes.

Touche de sélection de la source : cette touche permet de commuter les sources raccordées aux prises AUX IN (analogique) et Optical (numérique). Lorsque l'entrée AUX IN est active, le voyant de la touche de sélection de la source s'allume en blanc; lorsque l'entrée Optical est active, le voyant de la touche de sélection de la source s'allume en orange.

Bluetooth (barre de son uniquement) : appuyez sur cette touche pour diriger le flux audio d'un appareil Bluetooth jumelé avec la barre de son (l'éclairage de la touche s'allume en bleu lorsqu'un appareil Bluetooth jumelé avec la barre de son est la source active). Maintenez enfoncée cette touche pour activer le mode de jumelage Bluetooth sur la barre de son. Pour obtenir de plus amples informations, reportez-vous à la section Utilisation de la fonction Bluetooth, page 5.

Touché d'amplification des graves (télécommande uniquement) : appuyez sur la touche Bass de la télécommande pour augmenter les performances des basses fréquences. Appuyez à nouveau sur cette touche pour rétablir un niveau normal de basses fréquences.

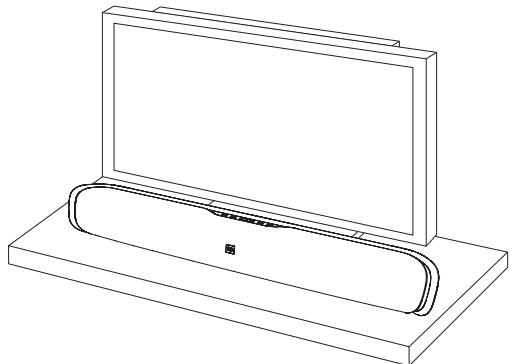

Installation de la BARRE de son sur une TABLE

Si vous avez installé votre téléviseur sur une table, vous pouvez poser la barre de son directement sur la table, devant le pied du téléviseur, au centre de l'écran. La barre de son repose sur ses tampons en caoutchouc, à condition que la surface de la table soit plane.

• Placez le commutateur d'égalisation de la barre de son en position « Table ». Reportez-vous à la rubrique Commandes et connexions du panneau arrière de la barre de son, page 2.

Installation de la BARRE de son sur un MUR

Si vous avez fixé votre téléviseur au mur, vous pouvez utiliser le support mural fourni pour installer la barre de son directement sous le téléviseur.

1. Déterminez l'emplacement de la barre de son sur le mur. Assurez-vous que la partie supérieure de la barre de son ne vous empêche pas de regarder la télévision une fois la barre de son fixée au mur.
2. Placez le support contre le mur et marquez les emplacements des orifices du support mural de la barre de son sur le mur. Veillez à laisser un espace d'environ 18 cm (7 1/16 po) entre les trous; les fentes du support prennent en charge des vis de 4 mm. Assurez-vous que les trous sont à la même hauteur. Reportez-vous à l'illustration ci-dessous.

Marquer les orifices sur le support en laissant un espace de 18 cm (7 1/16 po) entre chacun d'eux.

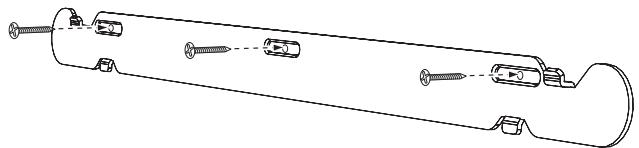

1. Après avoir vérifié que le côté plat du support est contre le mur, fixez le support mural aux emplacements que vous avez marqués à l'aide d'éléments de fixation adaptés au matériel de construction du mur. Notez que la barre de son pèse 3,4 kg (7,5 lb). Veillez à utiliser des éléments de fixation capables de supporter ce poids.

1. Raccordez tous les câbles à la barre de son en suivant les instructions de la rubrique Raccordements, page 4.

Important : à cette étape, vous ne devez PAS brancher le câble d'alimentation de la barre de son à la prise secteur.

• Placez le commutateur d’égalisation en position « Wall », puis placez l’interrupteur d’ ière de la barre de son, page 2.

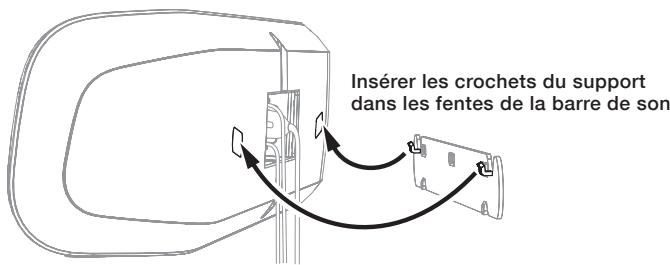

• Fixez la barre de son au support, pour cela, insérez les crochets supérieur du support dans les fentes situées à l'arrière de la barre de son. Ces fentes sont suffisamment larges pour vous permettre d'ajuster l'angle de la barre de son afin demettre cette dernière à niveau.

Raccordement des sources

Analogue : utilisez le câble audio stéréo fourni pour relier la prise d'entrée AUX IN (analogue) de la barre de son à la prise de sortie audio stéréo de votre téléviseur. Si votre téléviseur est équipé de deux prises de sortie audio, utilisez celui muni d'un niveau de sortie fixe (non variable). Vous serez ainsi en mesure de désactiver les enceintes de votre téléviseur et permettre à ce dernier de transmettre un signal audio constant à la barre de son.

Numérique : si votre lecteur de disques ou votre symponisseur cable/satellite est équipé d'une prise de sortie numérique optique, vous pouvez utiliser le cable audio numérique optique fourni pour raccorder votre appareil à la prise d'entrée Optical (numérique) de la barre de son.

REMARQUE: si votre lecteur de disques ou votre symphoniseur cable/satellite n'est pas équipé d'une prise de sortie numérique optique, vous pouvez relier sa prise de sortie audio analogique à votre téléviseur. Le téléviseur enverra son signal audio à la barre de son via la connexion analogue décrite ci-dessus.

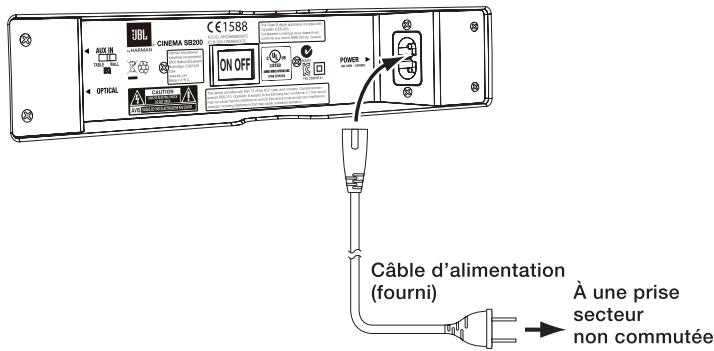

Raccordement à la prise secteur

Après avoir vérifié tous les raccordements des composants sources, branchez le câble d'alimentation fourni au connecteur d'alimentation de la barre de son, puis branchez l'autre extrémité à une prise secteur active et non commutée. Veillez à ne PAS brancher ce câble à la prise pour accessoire dont sont munis certains composants.

Mise sous et hors tension de la BARRE de son

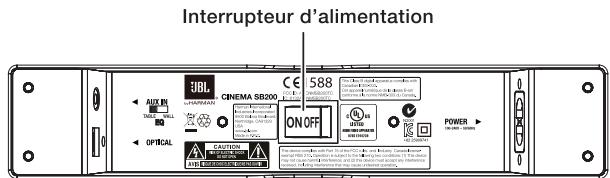

Placez l'interrupteur d'alimentation de la barre de son en position « ON ».

Appuyez sur la touche marche/arrêt de la barre de son ou de la télécommande pour mettre la barre de son sous tension. Pour mettre la barre de son en mode veille, appuyez sur la touche marche/arrêt de la barre de son ou de la télécommande lorsque l'appareil est sous tension.

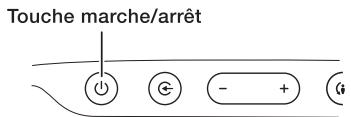

Touche marche/arrêt

Si vous n'appuyez pas sur la touche marche/arrêt, la barre de son passe automatiquement en mode veille environ 10 minutes après l'arrêt du signal audio. REMARQUE: si vous mettez la barre de son en mode veille en appuyant sur la touche marche/arrêt, vous ne pouvez utiliser la même touche pour mettre la barre de son sous tension.

Si vous vous absentez ou n'utilisez pas la barre de son pendant une période prolongée, placez l'interrupteur d'alimentation de la barre de son en position « OFF ».

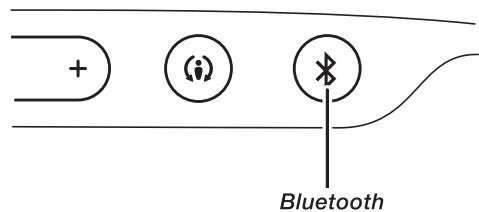

Pour diffuser sans fil le signal audio d'un appareil compatible Bluetooth sur la barre de son :

1. Vérifie que la barre de son est en mode de jumelage Bluetooth (le voyant de la touche Bluetooth clignote en bleu). Si ce voyant ne clignote pas en bleu, maintiens enfoncée la touche Bluetooth jusqu'à ce que le voyant commence à clignoter en bleu.

1. Placez l'appareil en mode de jumelage. Utilisez le menu de jumelage de l'appareil compatible Bluetooth pour jumeler ce dernier avec la barre de son (la barre de son s'affiche sous le nom « SB200 » dans le menu de l'appareil). Si l'appareil exige un mot de passe, utilisez le code 0000.
2. Lorsque le voyant de la touche Bluetooth de la barre de son reste allumé, la barre de son est jumelée avec l'appareil et vous pouvez diffuser le son de l'appareil sur la barre de son via Bluetooth.

Pour déconnecter l'appareil compatible Bluetooth, maintenez enfoncée la touche Bluetooth de la barre de son jusqu'à ce que le voyant commence à clignoter. Pour jumeler la barre de son avec un autre appareil compatible Bluetooth, repétez les étapes 1 à 3 avec le nouvel appareil.

Remarques concernant l'utilisation de la fonction bluetooth :

• Vous pouvez commuter les sources manuellement sur l'appareil Bluetooth jumelé en appuyant sur la touche Bluetooth de la barre de son.
• Si vous faites basculer la barre de son sur une autre source alors que le son d'un appareil Bluetooth jumelé est en cours de diffusion sur la barre de son, cette dernière envoie une commande d'arrêt et la diffusion du son de l'appareil Bluetooth s'arrête.

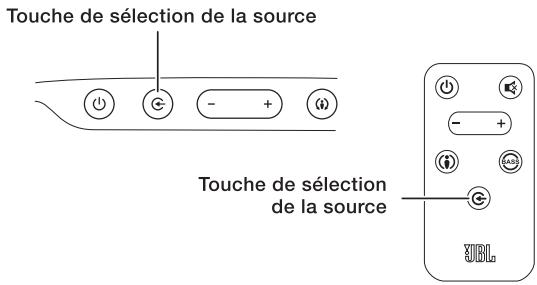

Commutation de sources

Appuyez sur la touche de sélection de la source de la barre de son ou de la télécommande pour commuter les appareils que vous avez connectés à la prise d'entrée AUX IN et à la prise d'entrée Optical et un appareil diffusant du son via Bluetooth. Lorsque l'entrée AUX IN est active, le voyant de la source de la barre de son s'allume en blanc ; lorsque l'entrée Optical est active, le voyant de la source de la barre de son s'allume en orange.

Réglage du volume du système

Appuyez sur les touches de réglage du volume + et - de la barre de son ou de la télécommande pour augmenter et réduire progressivement le volume du système. Maintenez ces touches enfoncées pour augmenter ou réduire le volume continuellement.

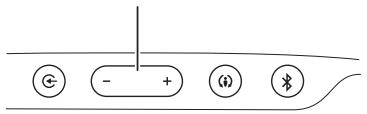

Touches de réglage du volume

Pour optimiser la qualité sonore, nous vous recommandons de désactiver les enceintes intégrées de votre téléviseur. Consultez le mode d'emploi de votre téléviseur pour savoir comment désactiver les enceintes.

Désactivation du son du système

Appuyez simultanément et brièvement sur les deux touches de réglage du volume de la barre de son ou appuyez sur la touche de coupure du son de la télécommande pour désactiver le son du système. Appuyez à nouveau brièvement sur l'une des touches de réglage du volume de la barre de son ou sur la touche de coupure du son de la télécommande pour réactiver le son.

Les deux touches de réglage du volume

Touche de coupure du son

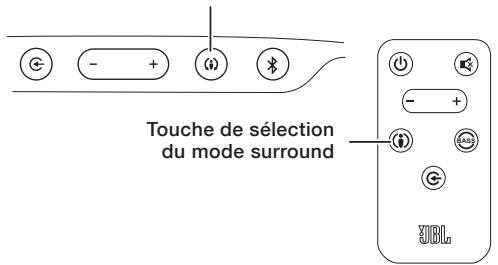

Changement de mode surround

Appuyez sur la touche de sélection du mode surround de la barre de son ou de la télécommande pour commuter le son stéréo normal (le voyant de la touche de sélection du mode surround s'allume en blanc) et le son HARMAN Display Surround (le voyant de la touche de sélection du mode surround s'allume en orange). La fonction HARMAN Display Surround restitue un son surround puissant et enveloppant capable d'atteindre aussi bien l'auditeur assis face à la barre de son que celui situé plusieurs mètres en retrait. Bien que le mode HARMAN Display Surround soit particulièrement adapté au visionnage de films, vous pouvez également l'utiliser pour écouter de la musique.

Touche de sélection du mode surround

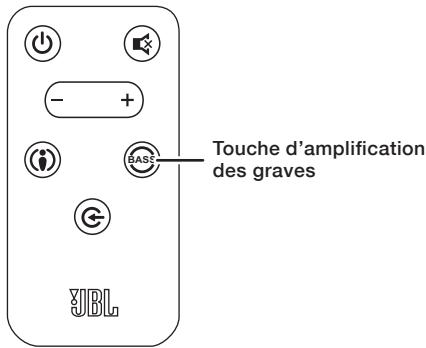

Amplification des GRAVES

Appuyez sur la touche Bass de la télécommande pour optimiser les basses fréquences ; les graves sont amplifiés afin d'adapter le son au visionnage de films et à l'écoute de musique. Nous vous recommandons de tester librement cette commande afin de trouver le réglage adapté à vos préférences. Appuyez à nouveau sur cette touche pour rétablir un niveau normal de basses fréquences.

Programmation des commandes de volume et de coupure du son de la télécommande du téléviseur

Vous pouvez programmer la barre de son de façon à ce qu'elle obéisse aux commandes d'augmentation/réduction du volume et de désactivation du son. Vous pourrez ainsi commander la barre de son et votre téléviseur à l'aide d'une seule télécommande. Avant de commencer à programmer la barre de son, munissez-vous de la télécommande de votre téléviseur.

1. Maintenez enfoncée la touche de sélection du mode surround de la barre de son jusqu'à ce qu'elle commence à clignoter en orange.

Maintenir cette touche enfoncée jusqu'à ce qu'elle clignote en orange

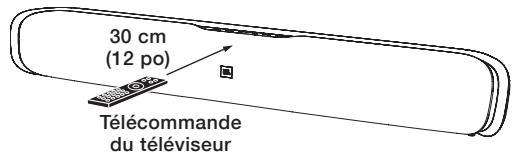

1. Dirigez la télécommande de votre télévisueur vers la barre de son en respectant une distance minimale d'environ 30 cm (12 po) :

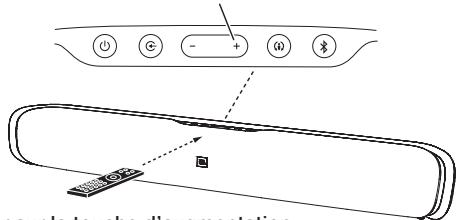

• Appuyez sur la touche d'augmentation du volume de la télécommande du télévisueur tout en maintenant enfoncée la touche Volume + de la barre de son. Si la programmation réussit, la touche de sélection du mode surround de la barre de son clignote en orange et s'allume en blanc pendant une seconde, puis clignote en orange à nouveau.

Maintenir enfoncée la touche Volume + de la barre de son B) Appuyer sur la touche d'augmentation du volume de la télécommande du téléviseur

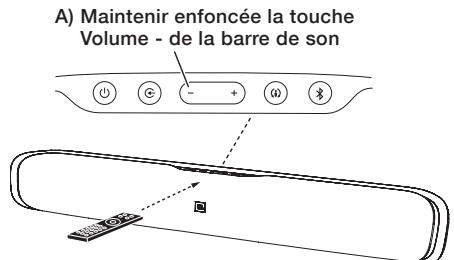

• Appuyez sur la touche de réduction du volume de la télécommande du téléviseur tout en maintenant enfoncée la touche Volume - de la barre de son. Si la programmation réussit, la touche de sélection du mode surround de la barre de son doit de clignoter en orange et s'allume en blanc pendant une seconde, puis clignote en orange à nouveau.

B) Appuyez sur la touche de réduction du volume de la télécommande du téléviseur

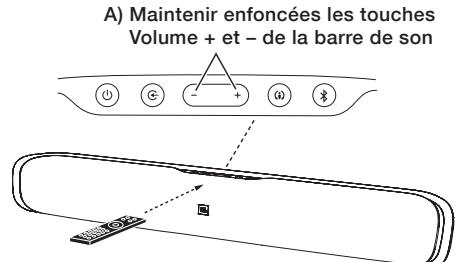

• Appuyez sur la touche de coupure du son de la télécommande du téléviseur tout en maintenant enfoncées les touches Volume + et Volume - de la barre de son. Si la programmation réussit, la touche de sélection du mode surround de la barre de son cesse de clignoter en orange et s'allume en blanc pendant une seconde, puis clignote en orange à nouveau.

B) Appuyer sur la touche de coupure du son de la télécommande du téléviseur

1. Lorsque vous avez terminé, maintenez enfoncée la touche de sélection du mode surround de la barre de son jusqu'à ce qu'elle cesse de clignoter en orange.

La barre de son obéit à présent aux commandes de volume et de désactivation du son de la télécommande du téléviseur.

BARRE DE SON AMPLIFIÉE CINEMA SB200

Transducteurasse fréquence:	Une membrane 89 mm (3,5 po) par canal
Transducteurhaute fréquence:	Un dôme 25 mm (1 po) par canal
Puisance de l'amplificateur:	60 watts (crête) par canal
Réponse en fréquence:	55 Hz - 23 kHz (-6 dB)
Système électricque:	100 V - 240 V, 50 Hz/60 Hz, 60 W
Consommation électricque:	<0,5 W (en veille); 60 W (à pleine puissance)
Dimensions (H x L x P):	116 mm x 901 mm x 103 mm (4 9/16 po x 35 1/2 po x 4 1/16 po)
Poids:	5,1 kg (11,5 lb)
