MANUAL DE USUARIO FAX ATA 101S SAGEM

INDICE DE CONTENIDOS

éQué es un ATA (Adaptador Telefénico Anälogo)?

Consejos y parämetros de fâbrica …

El contenido de su paquete …

Instalaciôn y configuracién manual

(mediante la interfaz de configuraciôn Web) Acceder a la interfaz de configuraciôn Web. ……. Configuracién manual del Sagem Fax ATA 101S ….

Instalaciôn y configuracién automätica (mediante el TFTP) … Implementacién del servidor TFTP . Creaciôn de archivos de mandos CLI. Carga de los archivos procedentes del servidor TFTP …

Consejos de seguridad Alimentaciôn eléctrica … Zonas accesibles para el operador . Mantenimiento .… Limpieza del producto . Seguridad de funcionamiento Informacién acerca del mantenimiento

Consejos Informacién general . Declaracién de conformidad .

Medio ambiente … Patentes registradas …

Informaciôn del cliente

N Guia del usuario ! &

RQ GUIA DEL USUARIO A Se”

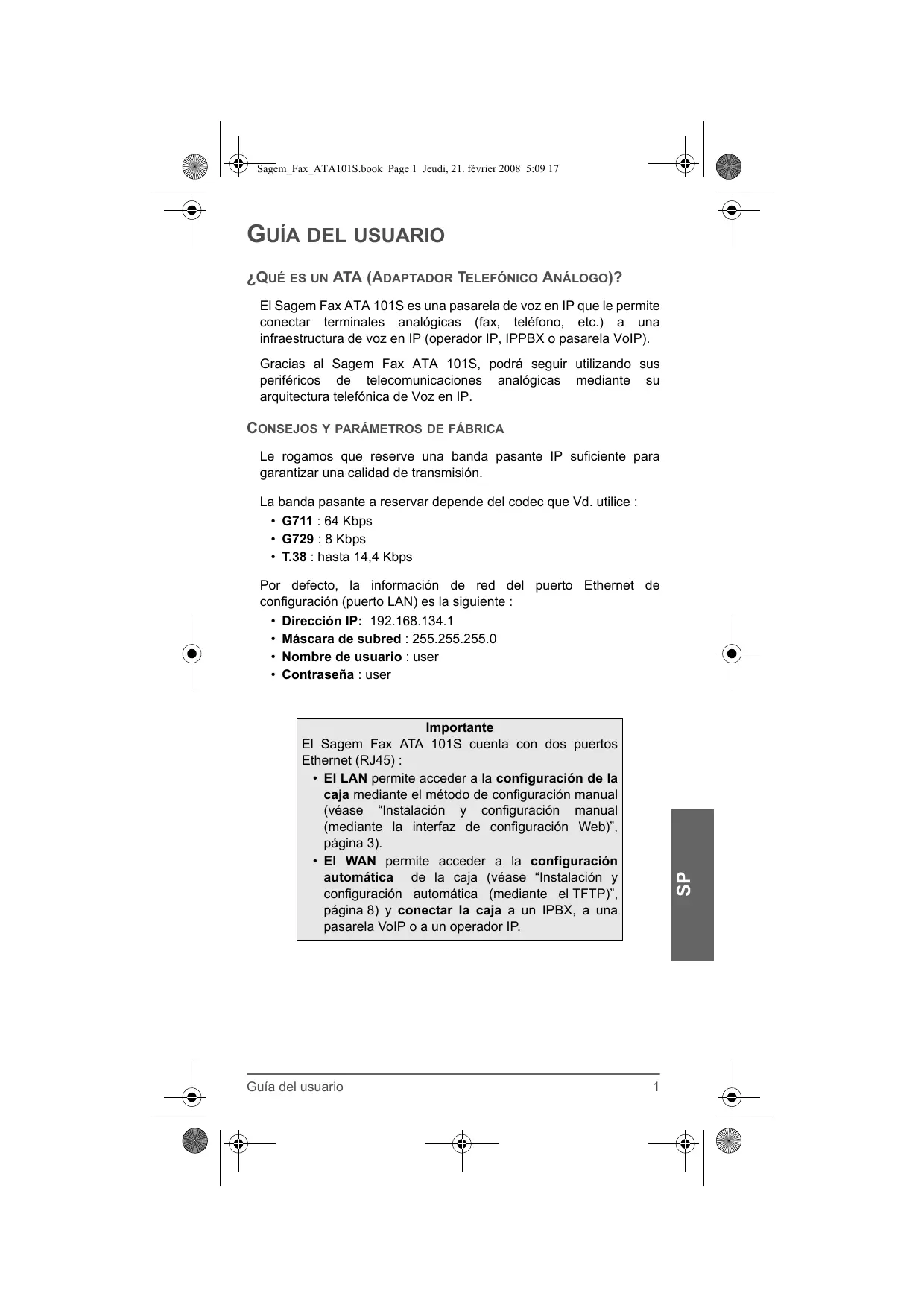

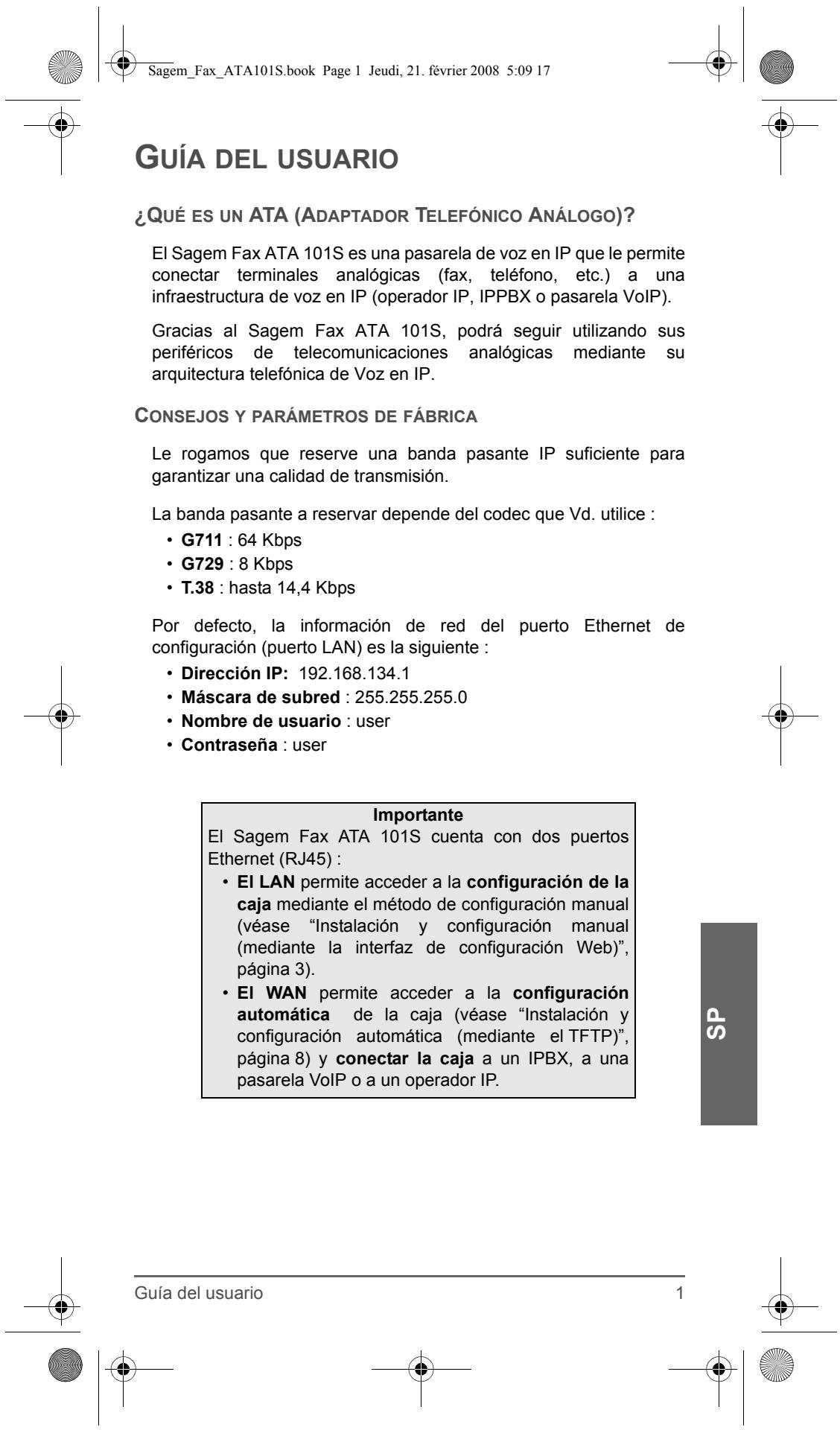

&QUÉ ES UN ATA (ADAPTADOR TELEFONICO ANÂLOGO)?

El Sagem Fax ATA 1018 es una pasarela de voz en IP que le permite conectar terminales analégicas (fax, teléfono, etc) a una infraestructura de voz en IP (operador IP, IPPBX o pasarela VolP).

Gracias al Sagem Fax ATA 101$, podrä seguir utilizando sus periféricos de telecomunicaciones analégicas mediante su arquitectura telefénica de Voz en IP.

CONSEJOS Y PARÂMETROS DE FÂBRICA Le rogamos que reserve una banda pasante IP suficiente para garantizar una calidad de transmisién.

La banda pasante a reservar depende del codec que Vd. utilice : + G711 : 64 Kbps + G729 : 8 Kbps + T.38 : hasta 14,4 Kbps

Por defecto, la informaciôn de red del puerto Ethernet de configuracién (puerto LAN) es la siguiente : + Direccién IP: 192.168.134.1 + Mäscara de subred : 255.255.255.0 + Nombre de usuari + Contraseña : user

: user N Importante El Sagem Fax ATA 101S cuenta con dos puertos Ethernet (RJ45) :

+ El LAN permite acceder a la configuracién de la caja mediante el método de configuracién manual (véase “Instalacién y configuracién manual (mediante la interfaz de configuraciôn Web}, pägina 3).

+ El WAN permite acceder a la configuraciôn automätica de la caja (véase “Instalaciôn y configuracién automätica (mediante el TFTP)", pâgina 8) y conectar la caja a un IPBX, a una pasarela VolP o a un operador IP.

Guia del usuario 1 A

à 4 É WP Sagèm_Fax_ATA101S.book Page 2 Jeudi, 21. février 2008 5:09 17 /] Éd

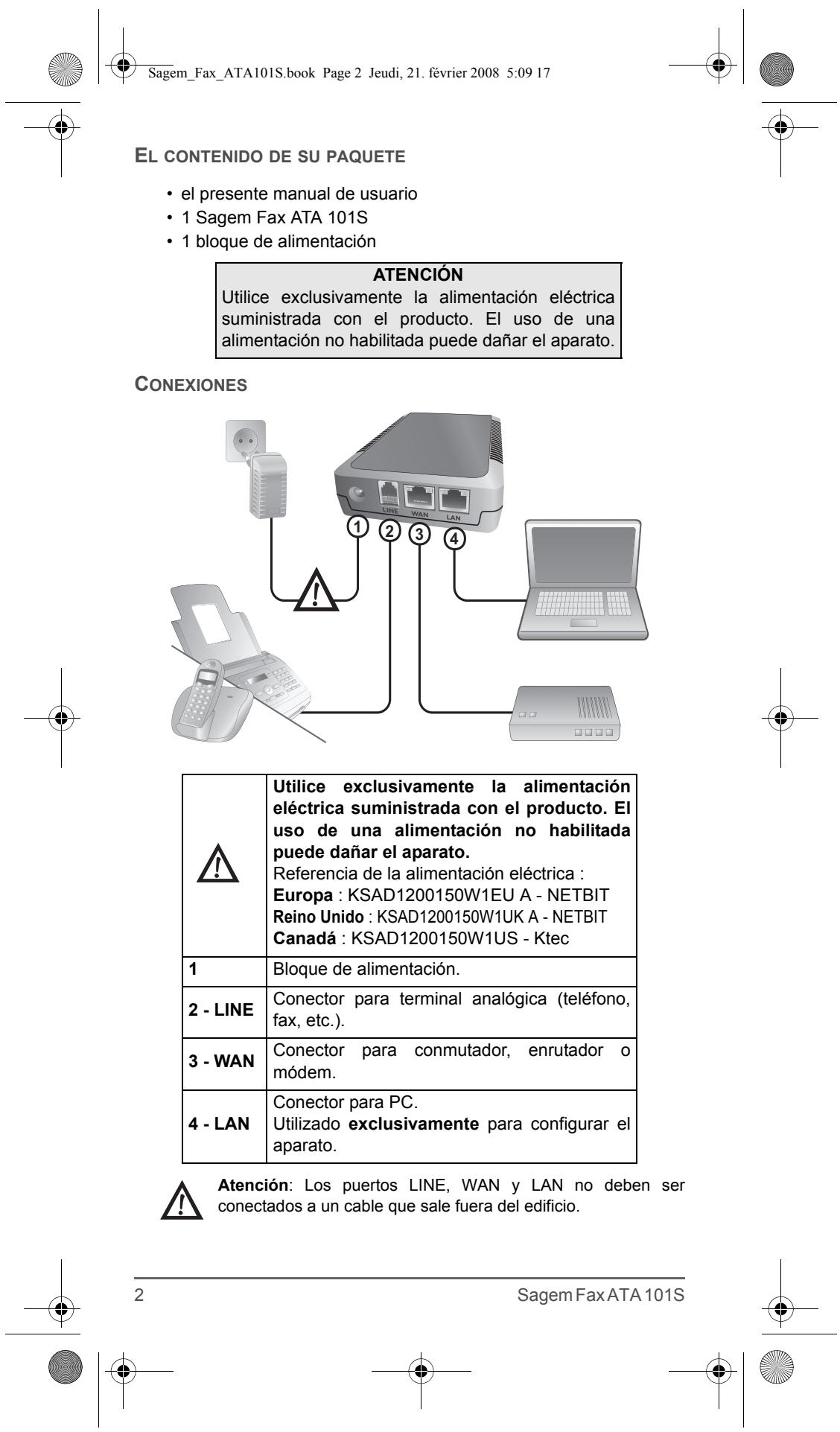

r à < EL CONTENIDO DE SU PAQUETE + el presente manual de usuario + 1 Sagem Fax ATA 101$ + 1 bloque de alimentacién ATENCIÔON Utilice exclusivamente la alimentacién eléctrica suministrada con el producto. El uso de una alimentaciôn no habilitada puede dañar el aparato. CONEXIONES Ps A, SZ S e exclusivamente la alimentacién eléctrica suministrada con el producto. El uso de una alimentacién no habilitada puede dañar el aparato. Referencia de la alimentacién eléctrica : Europa : KSAD1200150W1EU A - NETBIT Reino Unido : KSAD1200150W1UK A - NETBIT Canadä : KSAD1200150W1US - Ktec 1 Bloque de alimentacién. 2 une |Conecior para terminal analégica (eléfono, fax, etc.). 3 wan |Conecior para conmutador, enrutador 0 môdem. Conector para PC. 4-LAN |Utilizado exclusivamente para configurar el aparato. Atencién: Los puertos LINE, WAN y LAN no deben ser VAN conectados a un cable que sale fuera del edificio. À 2 Sagem Fax ATA 101$ ÀK S 2 <

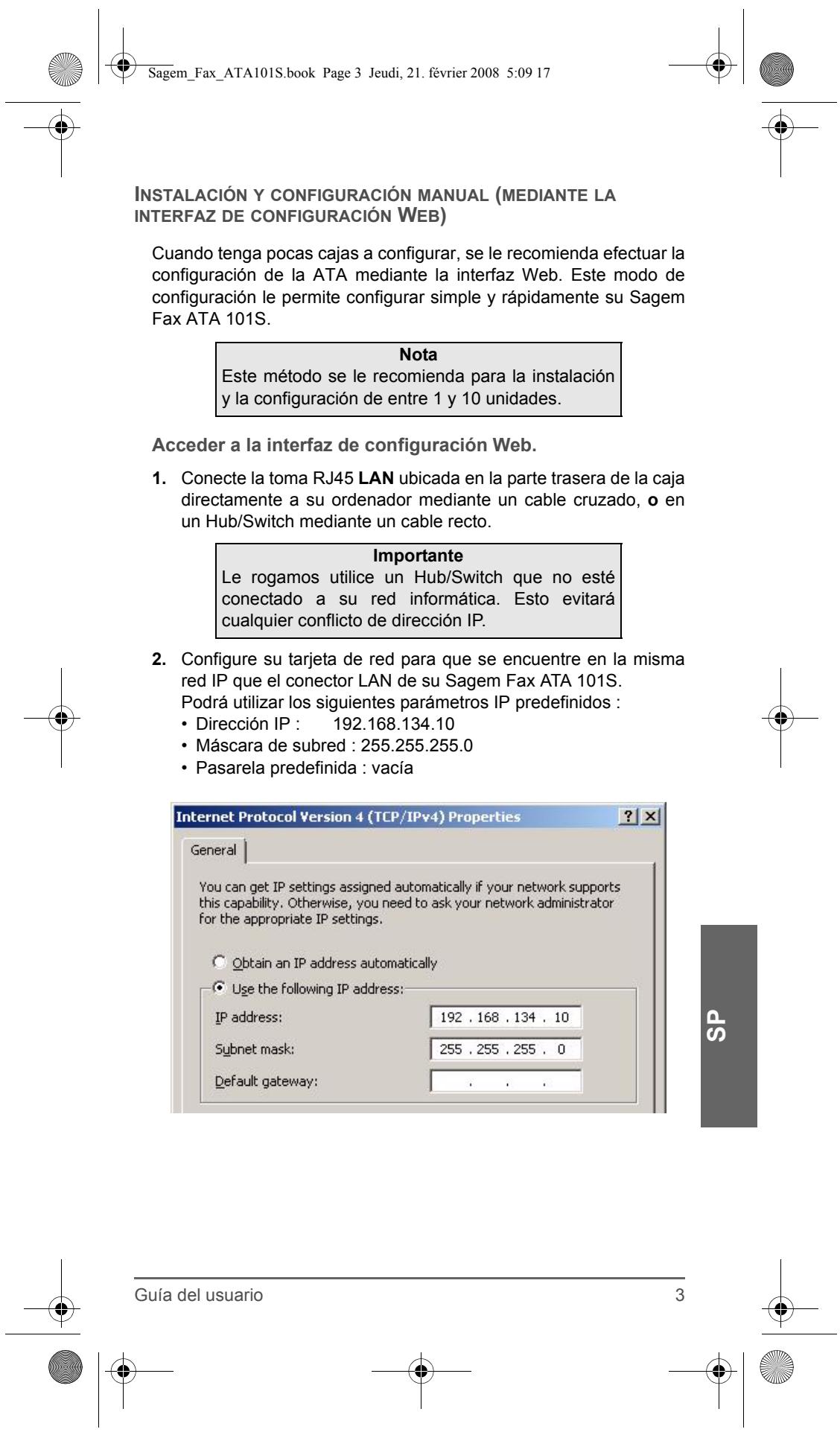

INSTALACIÔN Y CONFIGURACIÔN MANUAL (MEDIANTE LA INTERFAZ DE CONFIGURACION WEB)

Cuando tenga pocas cajas a configurar, se le recomienda efectuar la configuracién de la ATA mediante la interfaz Web. Este modo de configuracién le permite configurar simple y rpidamente su Sagem Fax ATA 1018.

Nota Este método se le recomienda para la instalaciôn y la configuracién de entre 1 y 10 unidades.

Acceder a la interfaz de configuracién Web.

1. Conecte la toma RJ45 LAN ubicada en la parte trasera de la caja directamente a su ordenador mediante un cable cruzado, o en un Hub/Switch mediante un cable recto.

Importante Le rogamos utilice un Hub/Switch que no esté conectado a su red informätica. Esto evitarä cualquier conflicto de direcciôn IP.

2. Configure su tarjeta de red para que se encuentre en la misma red IP que el conector LAN de su Sagem Fax ATA 101$. Podré utilizar los siguientes parämetros IP predefinidos : + Direcciôn IP: 192.168.134.10 < + Méscara de subred : 255.255.255.0 + Pasarela predefinida : vacia

ternet Protocol Version 4 (TCP/IPY4) Properties = 1x

N Guia del usuario 3 A &

É & Sagèm_Fax_ATA101S.book Page 4 Jeudi, 21. février 2008 5:09 17

3. Acceda a la interfaz de configuracién del Sagem Fax ATA 101S mediante su navegador de Internet indicando la direccién http://

192.168.134.1, y a continuaciôn, indique los codigos de acceso necesarios.

Por defecto, podrä utilizar los cédigos de acceso siguientes : + Nombre de usuario : user + Contraseña : user

Welcome to the Sagem FAX ATA 1015 configuration interface

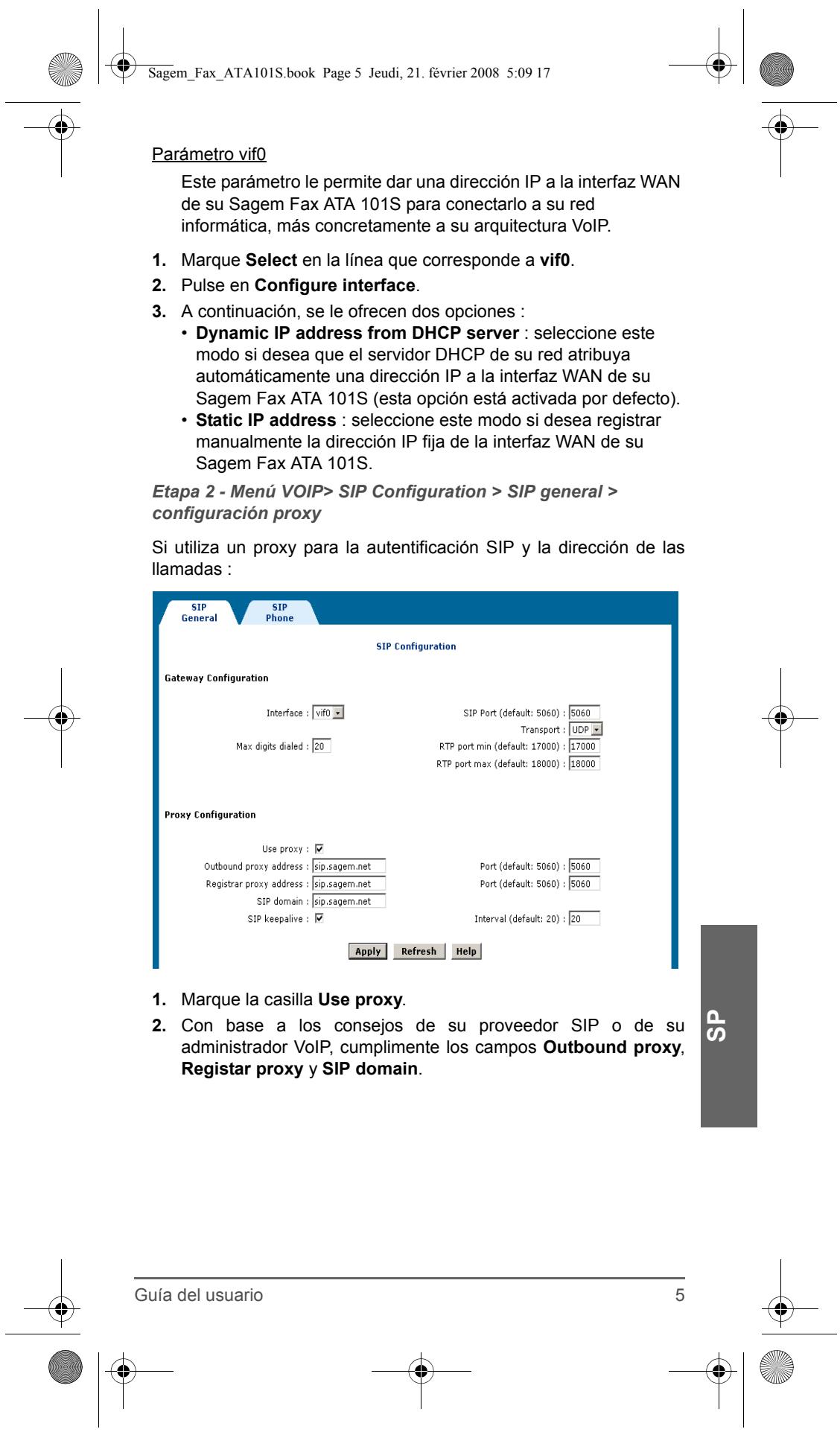

Parämetro ethO No es necesario cambiar estos parämetros, sino que se trata efectivamente de parémetros de la interfaz "LAN" del Sagem Fax ATA 101$, es decir, la interfaz que le permite acceder a la interfaz de configuracién de la caja ATA.

Este parämetro le permite dar una direcciôn IP a la interfaz WAN de su Sagem Fax ATA 101$ para conectarlo a su red informética, més concretamente a su arquitectura VoIP.

1. Marque Select en la linea que corresponde a vif0. 2. Pulse en Configure interface. 3. À continuacién, se le ofrecen dos opciones :

+ Dynamic IP address from DHCP server : seleccione este modo si desea que el servidor DHCP de su red atribuya autométicamente una direccién IP a la interfaz WAN de su Sagem Fax ATA 1018 (esta opciôn esté activada por defecto).

+ Static IP address : seleccione este modo si desea registrar manualmente la direcciôn IP fa de la interfaz WAN de su Sagem Fax ATA 1018.

Etapa 2 - Menü VOIP> SIP Configuration > SIP general > configuraciôn proxy

Si utiliza un proxy para la autentificacién SIP y la direcciôn de las llamadas :

Use proxy : F that arr aires: SEE por sa so): EE Bastar gro adérs à pement Ports 20650 SIP demain sagement sieste: F amer au 20 F5

1. Marque la casilla Use proxy. Con base a los consejos de su proveedor SIP o de su administrador VolP, cumplimente los campos Outbound proxy, Registar proxy y SIP domain.

£ Guia del usuario 5

Cuando no utilice proxy, podrä configurar cuadros de direcciôn mediante este menü. Los cuadros de direcciôn del Sagem Fax ATA

101$ le permiten crear una direcciôn de tipo "Tel to IP".

Dirija la llamada saliente del terminal analôgico conectado al Sagem Fax ATA 101$ hacia un terminal IP especifico (IPBX, Psarela Voip, teléfono IP, fax IP, etc.) en funciôn del prefijo del nümero marcado.

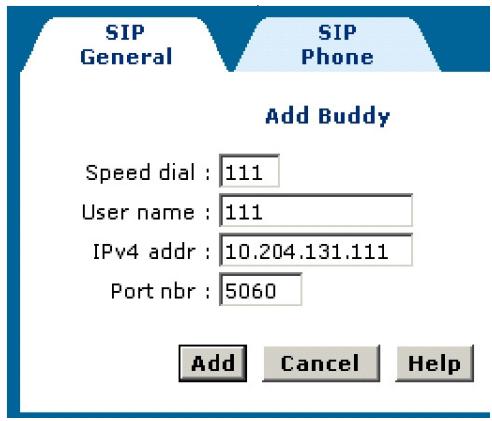

1. Para crear un cuadro de direccién, pulse en Add. Apareceré la siguiente ventana :

SIP SIP General Phone

1. Indique en el campo Speed dial el indicativo que serviré para detectar el cuadro de direcciôn a utilizar cuando el usuario marcar4 utilizando este mismo indicativo. Dicho indicativo puede

incluir entre uno y tres caräcteres alfanuméricos.

2._ Indique en los campos User name y IPv4 addr la informaciôn correspondiente al periférico VolP hacia el cual se deberä reenviar la llamada. Del mismo modo, podré indicar el puerto mediante el cual pasarä la comunicaciôn (el puerto propuesto por defecto por la ATA es el puerto utilizado normalmente por el

protocolo SIP). 3. Para validar, pulse en Add.

La nueva norma de enrutamiento habrä sido creada.

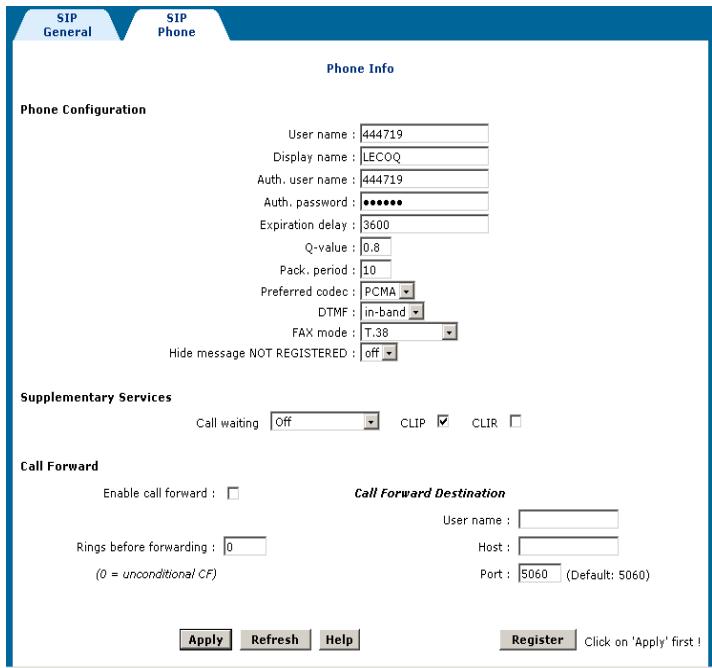

Batreui | Hein] eg che en ag rt F Los parämetros User name y Display Name se deberän indicar

siempre, ya utllice un proxy SIP o no. Los parämetros Auth. user name y Auth. password deberän completarse si Vd. conecta el ATA a un proxy SIP que requiera autentificaciôn. En cualquier caso, habrä que indicar la informacién comunicada por el administrador de red.

El parämetro Prefered codec le permite elegir el codec que Vd. vaya a utilizar para comprimir la voz. Su infraestructura deberä soportar al

menos uno de los codec siguientes : + G711 PCMA + G711 PCMU + G729

El parämetro Fax Mode le permite elegir el modo de transmisién de

sus fax. Vd. podré elegir entre dos tecnologias :

infraestructura VolP. En caso de dudas, elija la opcién T.38.

Vd. deberä definir la tecnologia integrada por su

+ El Fax pass-through (sélo mediante el codificador G.711) :

este modo, el fax se considera por la infraestructura VolP una

simple llamada vocal.

à <h | SP Sagem Fax ATAIOIS.book Page 8 Jeudi, 21. février 2008 5:09 17

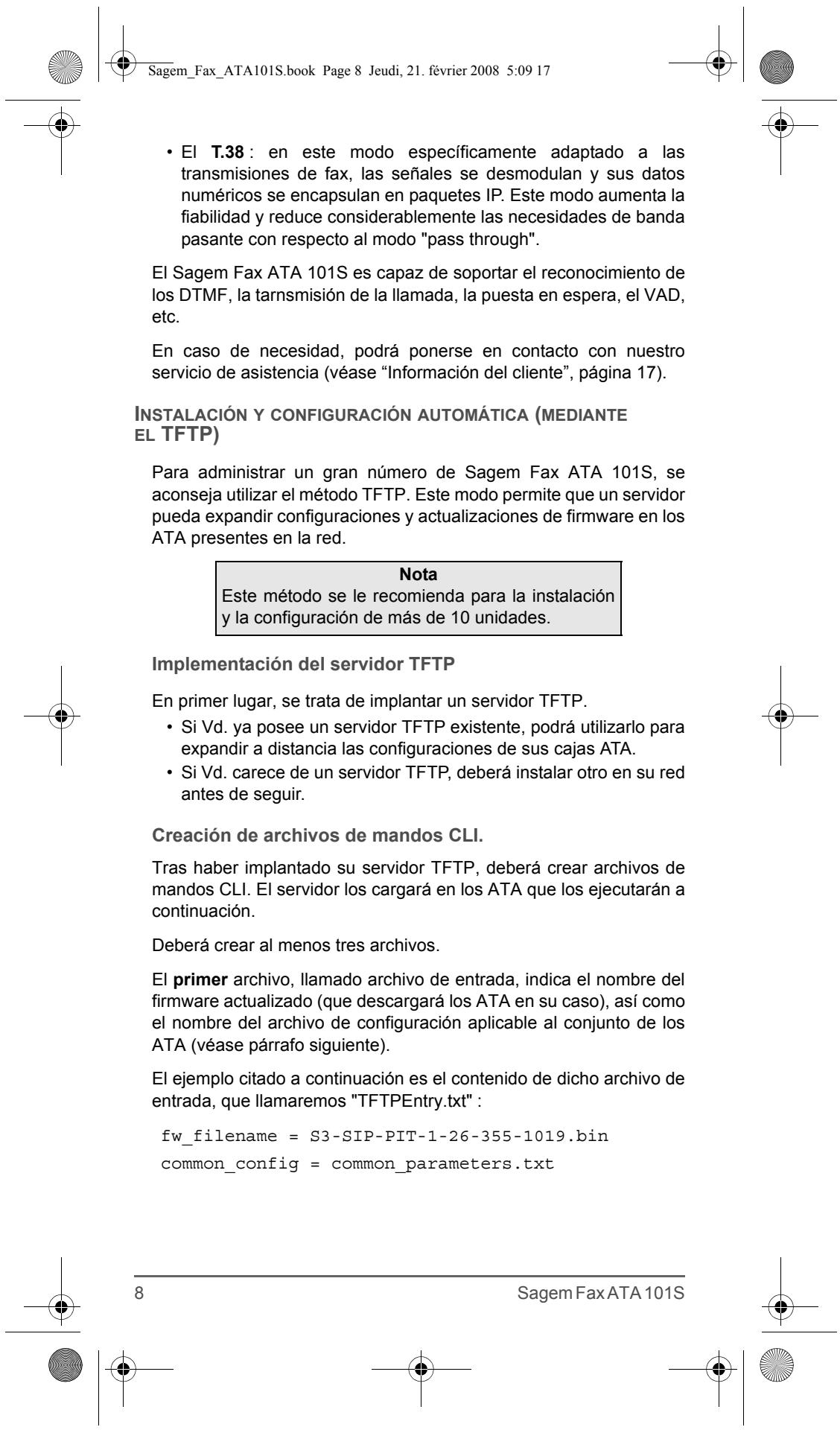

en este modo especificamente adaptado a las transmisiones de fax, las señales se desmodulan y sus datos numéricos se encapsulan en paquetes IP. Este modo aumenta la fiabilidad y reduce considerablemente las necesidades de banda pasante con respecto al modo "pass through".

El Sagem Fax ATA 101$ es capaz de soportar el reconocimiento de los DTMF, la tamsmisién de la Ilamadea, la puesta en espera, el VAD, etc.

En caso de necesidad, podré ponerse en contacto con nuestro servicio de asistencia (véase ‘“Informaciôn del cliente”, pägina 17).

INSTALACIÔN Y CONFIGURACIÔN AUTOMÂTICA (MEDIANTE EL TFTP)

Para administrar un gran nümero de Sagem Fax ATA 1015, se aconseja utilizar el método TFTP. Este modo permite que un servidor pueda expandir configuraciones y actualizaciones de firmware en los ATA presentes en la red.

Nota Este método se le recomienda para la instalaciôn y la configuraciôn de mâs de 10 unidades.

Implementacién del servidor TFTP En primer lugar, se trata de implantar un servidor TFTP. + Si Va. ya posee un servidor TFTP existente, podré utilizarlo para expandir a distancia las configuraciones de sus cajas ATA. + Si Vd. carece de un servidor TFTP, deberé instalar otro en su red antes de seguir.

Creaciôn de archivos de mandos CLI.

Tras haber implantado su servidor TFTP, deberé crear archivos de mandos CLI. El servidor los cargar en los ATA que los ejecutarän a continuacién.

Deberé crear al menos tres archivos.

El primer archivo, llamado archivo de entrada, indica el nombre del firmware actualizado (que descargaré los ATA en su caso), asi como el nombre del archivo de configuraciôn aplicable al conjunto de los ATA (véase pérrafo siguiente)

El ejemplo citado a continuaciôn es el contenido de dicho archivo de entrada, que llamaremos "TFTPEntry.bd" :

fw_filename = $3-SIP-PIT-1-26-355-1019.bin

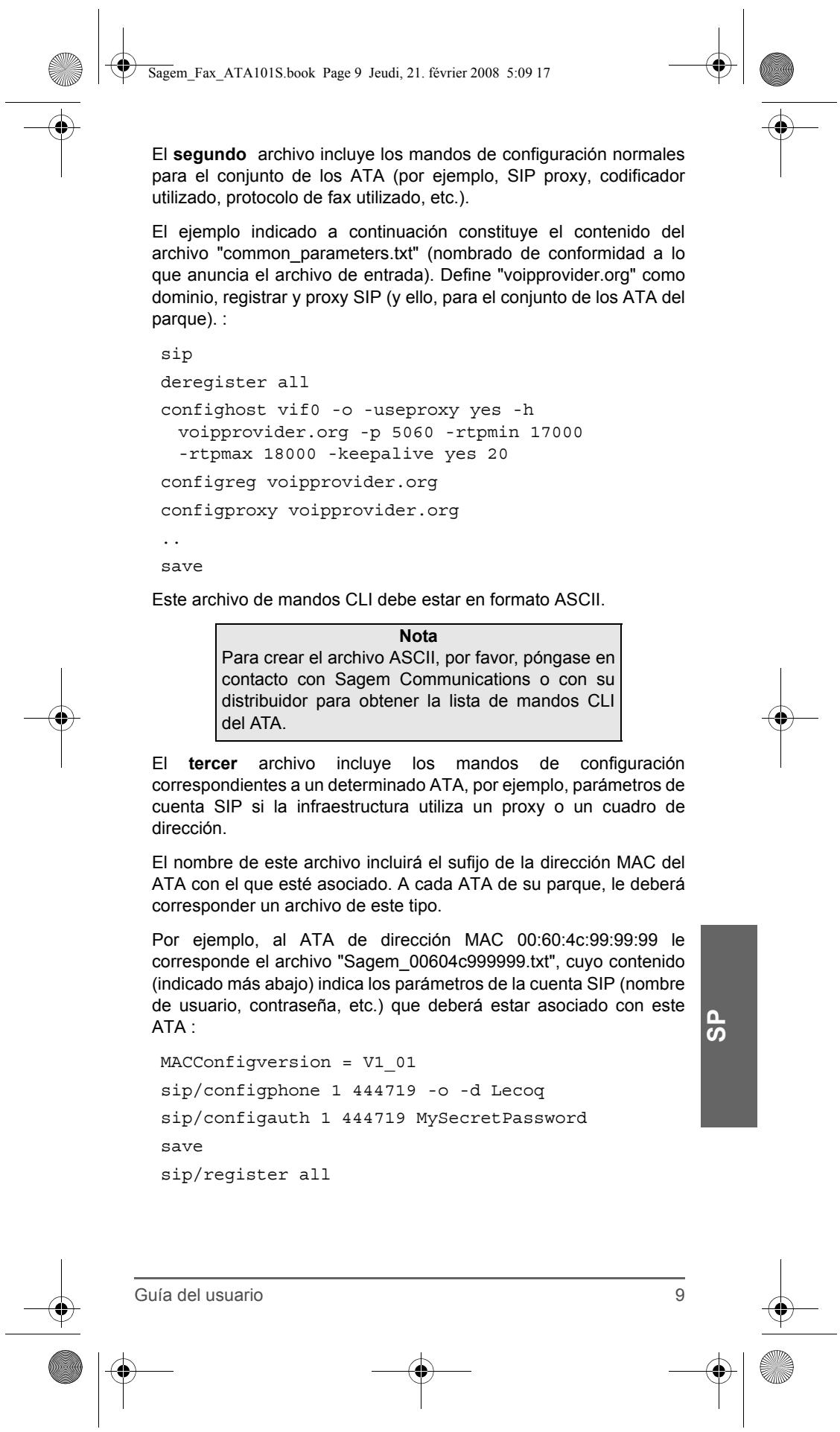

H El segundo archivo inclue los mandos de configuracién normales para el conjunto de los ATA (por ejemplo, SIP proxy, codificador utilizado, protocol de fax utilizado, etc.).

El ejemplo indicado a continuaciôn constituye el contenido del archivo "common_parameters.t" (nombrado de conformidad a lo que anuncia el archivo de entrada). Define "voipprovider.org" como dominio, registrar y proxy SIP (y ello, para el conjunto de los ATA del

parque). : sip deregister all

Este archivo de mandos CLI debe estar en formato ASCII.

Nota Para crear el archivo ASCII, por favor, péngase en contacto con Sagem Communications o con su

distribuidor para obtener la lista de mandos CLI A del ATA. Ÿ El tercer archivo incluye los mandos de configuraciôn correspondientes a un determinado ATA, por ejemplo, parémetros de cuenta SIP si la infraestructura utiliza un proxy o un cuadro de direcciôn. El nombre de este archivo incluirä el sufijo de la direcciôn MAC del ATA con el que esté asociado. À cada ATA de su parque, le deberä corresponder un archivo de este tipo. Por ejemplo, al ATA de direcciôn MAC 00:60:4c:99:99:99 le corresponde el archivo "Sagem_00604c999999.tt", cuyo contenido indicado més abajo) indica los parämetros de la cuenta SIP (nombre de usuario, contraseña, etc.) que deberä estar asociado con este ATA : MACConfigversion = V1_01 sip/configphone 1 444719 -o -d Lecoq sip/configauth 1 444719 MySecretPassword save sip/register all Guia del usuario 9 À

à <h | SP Sagem Fax ATAIOIS.book Page 10 Jeudi, 21. février 2008 5:09 17

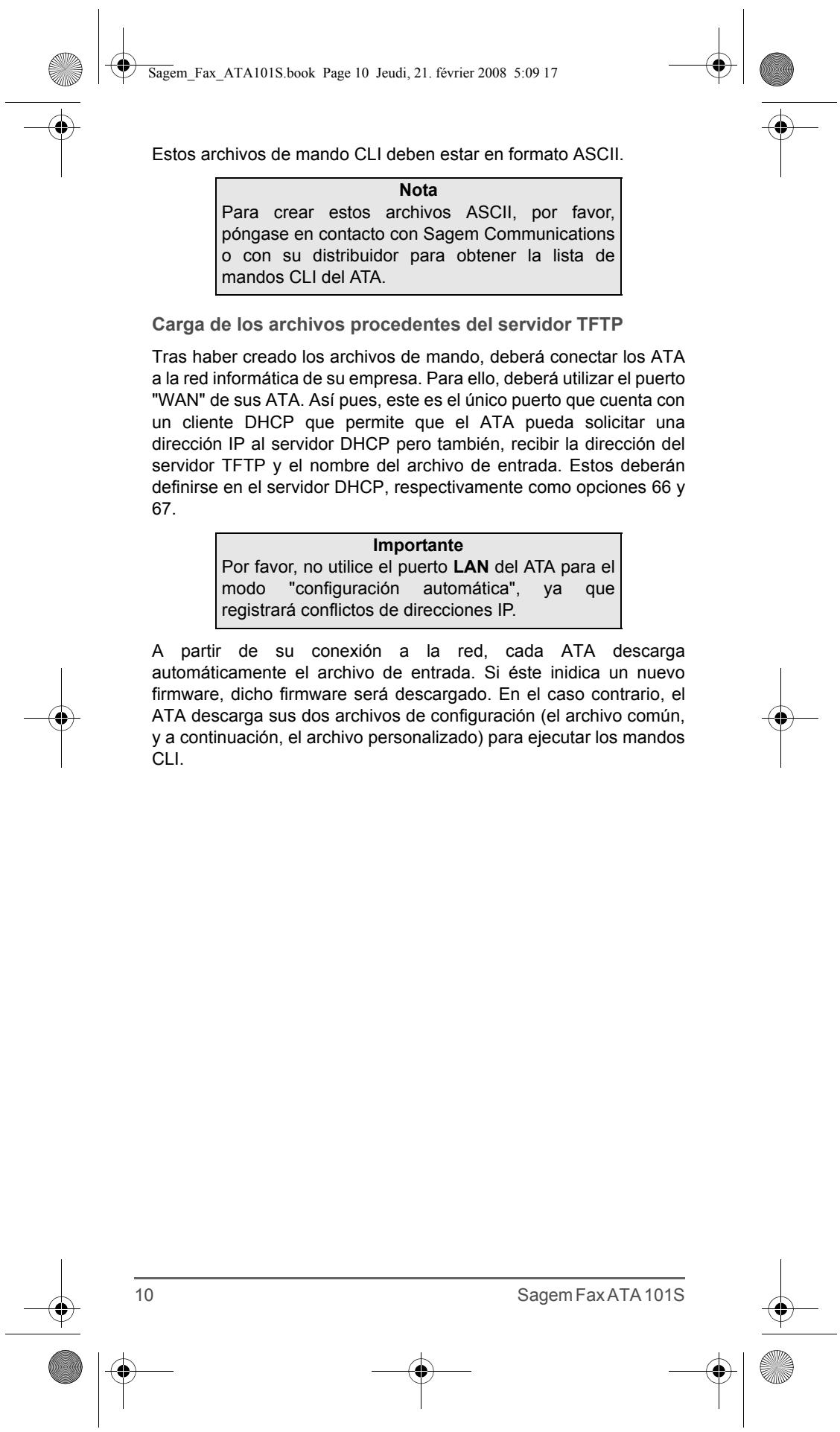

Estos archivos de mando CLI deben estar en formato ASCII.

Nota Para crear estos archivos ASCII, por favor, péngase en contacto con Sagem Communications o con su distribuidor para obtener la lista de mandos CLI del ATA.

Carga de los archivos procedentes del servidor TFTP Tras haber creado los archivos de mando, deberä conectar los ATA a la red informética de su empresa. Para ello, deber4 utilizar el puerto "WAN" de sus ATA. Asi pues, este es el ünico puerto que cuenta con un cliente DHCP que permite que el ATA pueda solicitar una direccién IP al servidor DHCP pero también, recibir la direcciôn del servidor TFTP y el nombre del archivo de entrada. Estos deberän definirse en el servidor DHCP, respectivamente como opciones 66 y 67.

Importante Por favor, no utilice el puerto LAN del ATA para el modo "configuraciôn automética', ya que registraré conflictos de direcciones IP.

A partir de su conexièn a la red, cada ATA descarga automäticamente el archivo de entrada. Si éste inidica un nuevo firmware, dicho firmware ser4 descargado. En el caso contrario, el ATA descarga sus dos archivos de configuraciôn (el archivo comün, y a continuaciôn, el archivo personalizado) para ejecutar los mandos CLI.

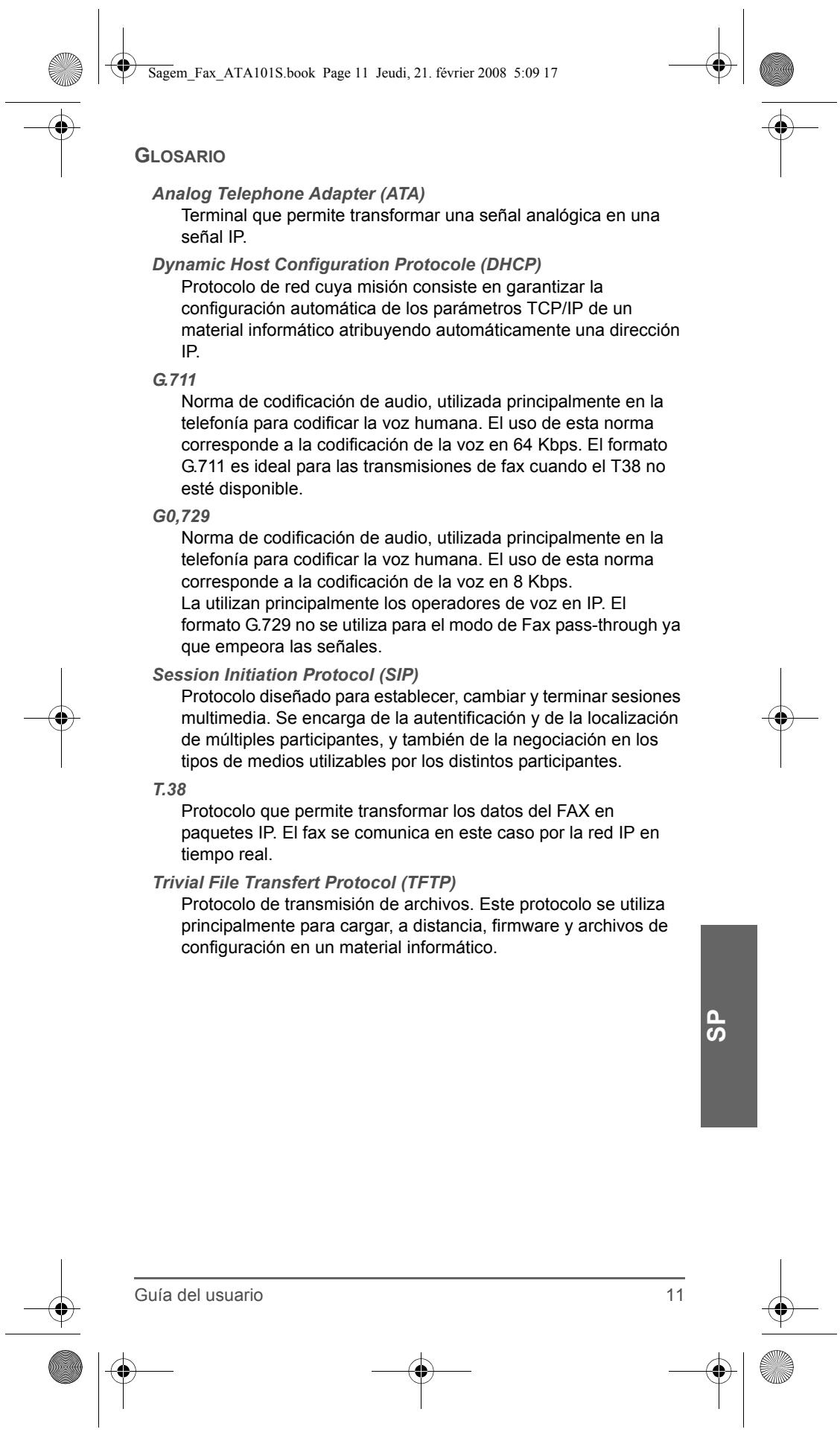

GLOSARIO Analog Telephone Adapter (ATA) Terminal que permite transformar una señal analégica en una señal IP.

Dynamic Host Configuration Protocole (DHCP) Protocolo de red cuya misién consiste en garantizar la configuraciôn automética de los parämetros TCP/IP de un material informético atribuyendo autométicamente una direcciôn IP.

G711 Norma de codificaciôn de audio, utilizada principalmente en la telefonia para codificar la voz humana. El uso de esta norma corresponde a la codificaciôn de la voz en 64 Kbps. El formato G711 es ideal para las transmisiones de fax cuando el T38 no esté disponible.

Go,729 Norma de codificaciôn de audio, utilizada principalmente en la telefonia para codificar la voz humana. El uso de esta norma corresponde a la codificaciôn de la voz en 8 Kbps. La utilizan principalmente los operadores de voz en IP. El formato G.729 no se utiliza para el modo de Fax pass-through ya que empeora las señales.

Session Initiation Protocol (SIP) Protocol diseñado para establecer, cambiar y terminar sesiones multimedia. Se encarga de la autentificacién y de la localizaciôn de mültiples participantes, y también de la negociaciôn en los tipos de medios utilizables por los distintos participantes.

T.38 Protocolo que permite transformar los datos del FAX en paquetes IP. El fax se comunica en este caso por la red IP en tiempo real.

Trivial File Transfert Protocol (TFTP) Protocolo de transmisiôn de archivos. Este protocolo se utiliza principalmente para cargar, a distancia, firmware y archivos de configuraciôn en un material informätico.

CONSEJOS DE SEGURIDAD Lea detenidamente estos consejos de seguridad antes de utilizar este producto con vistas a garantizar un uso del equipo con toda seguridad.

Atenciôn: Esta advertencia indica zonas del producto que pueden poner en peligro a las personas.

Esta mäquina y los suministros de Sagem Communications que la acompañan ha sido diseñada y probada para responder a normas de seguridad muy estrictas. Del mismo modo, su conformidad ha sido certificada en cuanto al cumplimiento de las normas vigentes en materia de respeto del medioambiente. Lea detenidamente los consejos indicados a continuaciôn antes de utilizar la mquina y acuda a ellos cada vez que lo necesite para garantizar su funcionamiento adecuado. Las pruebas de seguridad y de rendimiento de esta méquina han sido realizadas mediante suministros de Sagem Communications exclusivamente.

h Atenciôn: Cualquier cambio del producto que implique el añado

de nuevas funciones o la conexiôn a aparatos de terceros puede anular la presente garantia. Péngase en contacto con su distribuidor local para obtener més informaciôn al respecto.

Advertencias : Todas las advertencias indicadas o suministradas con el producto deberän cumplirse.

No retire la placa de señalizaciôn de su aparato, ya que en dicho caso, cancelarä la garantia.

Proteja el aparato de los rayos del sol, del calor, de los grandes cambios de temperatura y de la humedad. No coloque el aparato cerca de la calefaccién o de un sistema de aire acondicionado. Si su aparato se calienta demasiado o si sale humo del mismo, retire de inmediato la toma de red. Lleve su aparato a un especialista para que lo examine. Con vistas a evitar la propagaciôn del fuego en caso de incendios, mantenga el presente aparato alejado de las llamas.

Alimentacién eléctrica

Este producto deberä conectarse a una alimentacién eléctrica que corresponda al tipo indicado en la placa del producto. En caso de duda acerca de la alimentacién eléctrica, consulte con la sociedad de electricidad local.

À Atenciôn - Seguridad eléctrica

+ Utilice exclusivamente el bloque de alimentaciôn suministrado con el equipo (KSAD1200150W1EU A - NETBIT para Europa: KSAD1200150W1UK À - NETBIT para Reino Unido: KSAD1200150W1US Ktec para EE.UU/ Canadé).

El uso de una alimentaciôn no habilitada puede dañar el aparato. Conéctelo a la red de acuerdo con las instrucciones de instalaciôn de este folleto y las indicaciones inscritas en la etiqueta de identificaciôn pegada en él (tensiôn, corriente, frecuencia de la red eléctrica). Por precauciôn, en caso de peligro, los adaptadores de corriente sirven de dispositivos de interrupciôn de la alimentaciôn de 110 Vo 230 V. Éstos deben situarse cerca del aparato y ser fâcilmente accesibles.

Este equipo debe ser utilizado en un circuito eléctrico cuya capacidad es superior al amperaje y al voltaje nominal del aparato. Véase la informacién indicada en la parte trasera del aparato para conocer el amperaje y el voltaje nominal.

Sagèm_Fax_ATA10IS.book Page 13 Jeudi, 21. février 2008 5:09 17

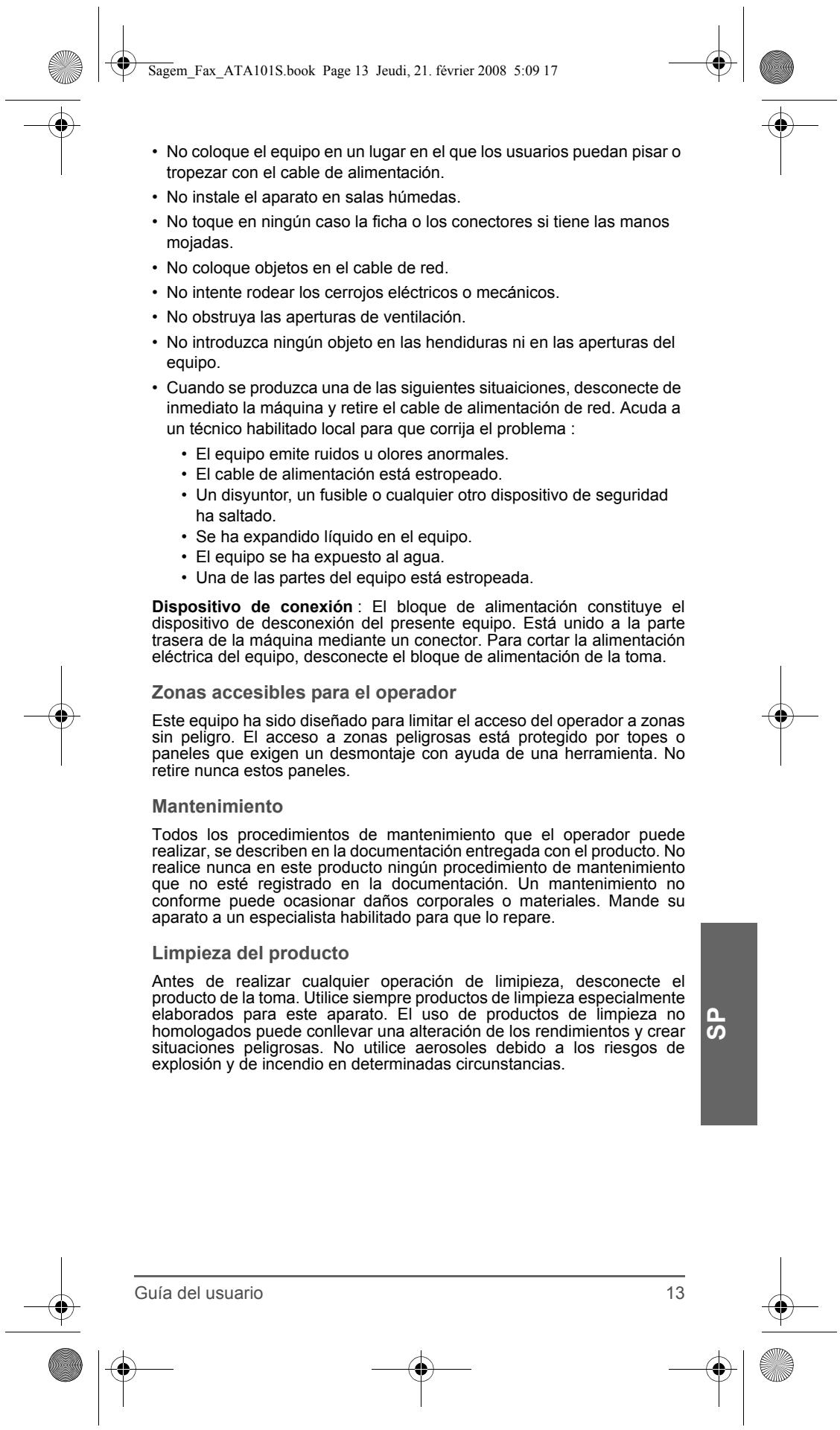

No coloque el equipo en un lugar en el que los usuarios puedan pisar o tropezar con el cable de alimentaciôn. No instale el aparato en salas hümedas. No toque en ningün caso la ficha o los conectores si tiene las manos mojadas. No coloque objetos en el cable de red. No intente rodear los cerrojos eléctricos o mecänicos. No obstruya las aperturas de ventilaciôn. No introduzca ningün objeto en las hendiduras ni en las aperturas del equipo. Cuando se produzca una de las siguientes situaiciones, desconecte de inmediato la mäquina y retire el cable de alimentaciôn de red. Acuda a un técnico habilitado local para que corrija el problema :

+ El equipo emite ruidos u olores anormales.

+ El cable de alimentaciôn estä estropeado.

+ Un disyuntor, un fusible o cualquier otro dispositivo de seguridad

+ Se ha expandido liquido en el equipo.

+ Elequipo se ha expuesto al agua.

+ Una de las partes del equipo esté estropeada.

Dispositivo de conexién: El bloque de alimentaciôn constituye el dispositivo de desconexiôn del presente equipo. Estä unido a la parte trasera de la mäquina mediante un conector. Para cortar la alimentaciôn eléctrica del equipo, desconecte el bloque de alimentacién de la toma.

Zonas accesibles para el operador

Este equipo ha sido diseñado para limitar el acceso del operador a zonas sin peligro. El acceso a zonas peligrosas estä protegido por topes o paneles que exigen un desmontaje con ayuda de una herramienta. No retire nunca estos paneles.

Todos los procedimientos de mantenimiento que el operador puede realizar, se describen en la documentaciôn entregada con el producto. No realice nunca en este producto ningün procedimiento de mantenimiento que no esté registrado en la documentaciôn. Un mantenimiento no conforme puede ocasionar daños corporales o materiales. Mande su aparato a un especialista habilitado para que lo repare.

Limpieza del producto

Antes de realizar cualquier operacièn de limipieza, desconecte el producto de la toma. Utilice siempre productos de limpieza especialmente elaborados para este aparato. El uso de producios de limpieza no homologados puede conllevar una alteraciôn de los rendimientos y crear situaciones peligrosas. No utilice aerosoles debido a los riesgos de explosiôn y de incendio en determinadas circunstancias.

Sagèm_Fax_ATA10IS.book Page 14 Jeudi, 21. février 2008 5:09 17 7

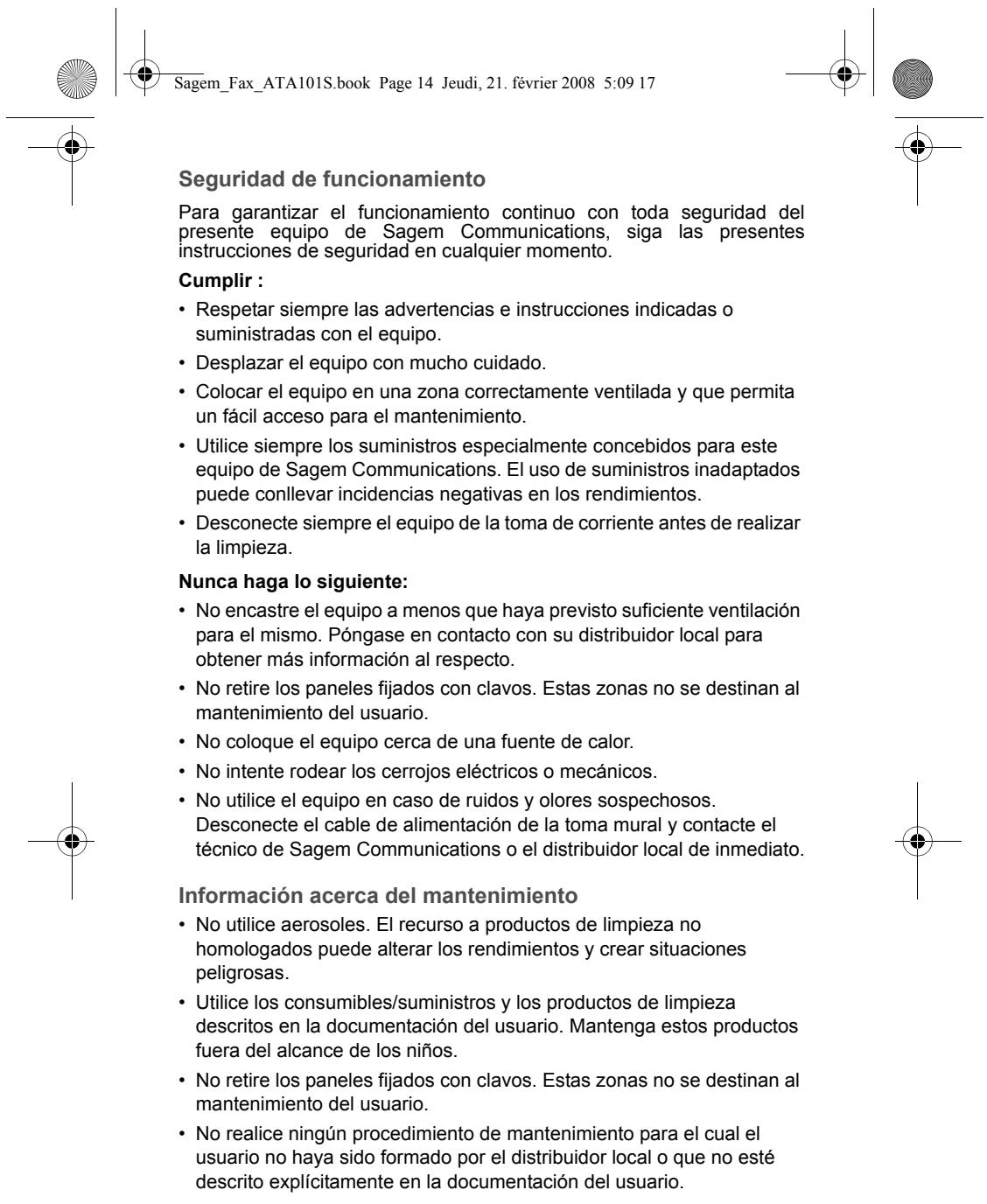

Seguridad de funcionamiento

Para garantizar el funcionamiento continuo con toda seguridad del presente equipo de Sagem Communications, siga las presentes instrucciones de seguridad en cualquier momento.

Cumplir : Respetar siempre las advertencias e instrucciones indicadas o suministradas con el equipo.

Desplazar el equipo con mucho cuidado.

Colocar el equipo en una zona correctamente ventilada y que permita un fâcil acceso para el mantenimiento.

Utilice siempre los suministros especialmente concebidos para este equipo de Sagem Communications. El uso de suministros inadaptados puede conllevar incidencias negativas en los rendimientos.

Desconecte siempre el equipo de la toma de corriente antes de realizar la limpieza.

Nunca haga lo siguiente:

No encastre el equipo a menos que haya previsto suficiente ventilaciôn para el mismo. Péngase en contacto con su distribuidor local para obtener més informaciôn al respecto.

No retire los paneles fijados con clavos. Estas zonas no se destinan al mantenimiento del usuario.

No coloque el equipo cerca de una fuente de calor.

No intente rodear los cerrojos eléctricos o mecänicos.

No utilice el equipo en caso de ruidos y olores sospechosos. Desconecte el cable de alimentaciôn de la toma mural y contacte el técnico de Sagem Communications o el distribuidor local de inmediato.

Informacién acerca del mantenimiento

+ No utilice aerosoles. El recurso a productos de limpieza no homologados puede alterar los rendimientos y crear situaciones peligrosas.

Utilice los consumibles/suministros y los productos de limpieza descritos en la documentacién del usuario. Mantenga estos productos fuera del alcance de los niños.

No retire los paneles fijados con clavos. Estas zonas no se destinan al mantenimiento del usuario.

No realice ningün procedimiento de mantenimiento para el cual el usuario no haya sido formado por el distribuidor local o que no esté descrito explicitamente en la documentaciôn del usuario.

CONSEJOS Informacién general

Nota: Cualquier cambio o modificaciôn realizada a dicho equipo sin la aprobacién expresa de Sagem Communications anularia la autorizaciôn FCC del presente equipo.

Este material ha sido probado y cumple con los limites que se aplican a los dispositivos digitales de clase B, en virtud de las disposiciones del pérrafo 15 de la normativa de la FCC. Estos limites estän diseñados para garantizar una protecciôn éptima contra las interferencias nocivas en una instalaciôn residencial. Este material emite y utilza frecuencias radioeléctricas y puede provocar interferencias con las comunicaciones de radio si no estä instalado o utilizado de conformidad con las instrucciones. No obstante, no existe ninguna garantia de que dichas interferencias no aparezcan durante una instalacièn determinada. Las interferencias de radio o de televisiôn emitidas podrän ser detectadas apagando y encendiendo el aparato. Se aconseja al usuario remediar dichos problemas ejecutando las siguientes medidas :

+ reorientar o desplazar la atena de recepciôn:

+ aumentar la distancia entre el material y el puesto receptor:

+ conectar el material a un circuito distinto al del puesto receptor:

+ en caso de necesidad, dirigirse a un técnico de radio o de TV cualificado.

Este aparato digital de la clase B cumple con la norma NMB-003 de Canadä.

Declaracién de conformidad

CE Ls merca CE cortiica la conformidad de los productos con las

exigencias esenciales de la directiva R&TTE 1999/ 5/CE acerca de

los equipos hertzianos y de telecomunicaciôn, asi como con las

directivas 2006/95/CE sobre la seguridad y la 2004/108/CE acerca de la

compatibilidad electromagnética, definidas por el Parlamento europeo y

el Consejo para reducir al mâximo las interferencias electromagnéticas ÿ conservar la salud y la seguridad del usuario.

La declaraciôn de conformidad podrä consultarse en la pägina Web www.sagem.com en la secciôn de "Asistencia" o podré solicitarse en la siguiente direcciôn : SAGEM COMMUNICATIONS Service des relations clientèle 4, rue du Petit Albi

La preservaciôn del medio ambiente dentro de una lôgica de desarrollo sostenible es una preocupaciôn esencial del fabricante. El fabricante tiene la voluntad de operar las instalaciones respetando el medio ambiente y decidié integrar el desempeño ambiental en el conjunto del ciclo de vida de sus productos,ü desde la fase de fabricacién a la puesta en servicio, utilizaciôn y disposicién final.

La presencia del logotipo (punto verde) significa que se paga (0) una contribuciôn a un organismo nacional autorizado, a fin de mejorar las infraestructuras de recuperaciôn y de reciclaje de los embalajes. Para facilitar el reciclaje, por favor, respete las reglas de clasificaciôn implementadas localmente para este tipo de desechos.

Las pilas y las baterias

Si su producto contiene pilas o baterias, estas ültimas se deben desechar en los puntos de colecta designados con este fin.

El basurero tachado pegado en el producto significa que pertenece a la familia de los equipos eléctricos y electrénicos. =

Es por esto, que la reglamentaciôn europea le pide que proceda a su colecta selectiva:

«En los puntos de distribuciôn, en caso de compra de un equipo equivalente

En los puntos de colecta puestos a su disposiciôn localmente (depésito de desechos, colecta selectiva, etc.)

Gracias a esto, participa al reempleo y la valorizaciôn de los desechos de equipos eléctricos y electrénicos que pueden tener efectos potencialmente nocivos sobre el medio ambiente y la salud humana.

El presente manual de instrucciones estä impreso en papel reciclado y blanqueado sin cloro. Siguiendo las normas mäs exigentes con respecto a la compatibilidad con el medio ambiente. El embalaje de cartôn empleado, asi como los elementos de embalaje de papel y cartôn pueden depositarse en los contenedores para papel usado. Las léminas de pléstico pueden reciclarse o depositarse en el contenedor de residuos no seleccionados, dependiendo de las exigencias vigentes en su pais.

16 SagemFaxATA 101S A Se”

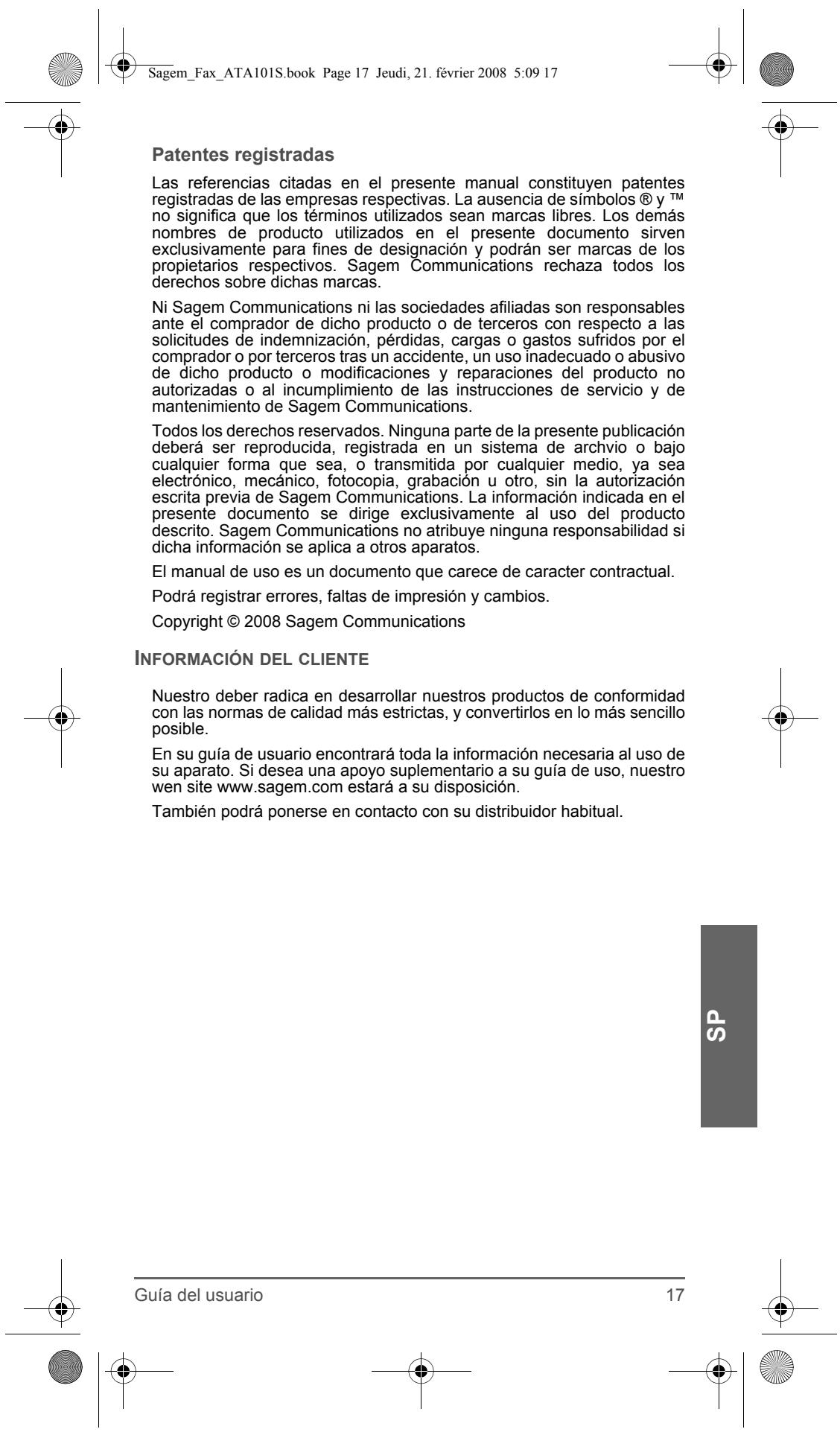

Patentes registradas

Las referencias citadas en el presente manual constituyen patentes registradas de las empresas respectivas. La ausencia de simbolos © y no significa que los términos utilizados sean marcas libres. Los demäs nombres de producto utiizados en el presente documento sirven exclusivamente para fines de designaciôn y podrän ser marcas de los propietarios respectivos. Sagem Communications rechaza todos los derechos sobre dichas marcas.

Ni Sagem Communications ni las sociedades afliadas son responsables ante el comprador de dicho producto o de terceros con respecto a las solicitudes de indemnizaciôn, pérdidas, cargas o gastos sufridos por el comprador o por terceros tras un accidente, un uso inadecuado o abusivo de dicho producto o modificaciones y reparaciones del producto no autorizadas o al incumplimiento de las instrucciones de servicio y de mantenimiento de Sagem Communications.

Todos los derechos reservados. Ninguna parte de la presente publicaciôn deberä ser reproducida, regisirada en un sistema de archvio o bajo cualquier forma que sea, o transmitida por cualquier medio, ya sea electrénico, mecénico, fotocopia, grabaciôn u otro, sin la autorizaciôn escrita previa de Sagem Communications. La informaciôn indicada en el presente documento se dirige exclusivamente al uso del producto descrito, Sagem Communications no atribuye ninguna responsabilidad si dicha informacién se aplica a otros aparatos.

El manual de uso es un documento que carece de caracter contractual. Podré registrar errores, faltas de impresiôn y cambios. Copyright © 2008 Sagem Communications

INFORMACIÔN DEL CLIENTE Nuestro deber radica en desarrollar nuestros productos de conformidad con las normas de calidad més estrictas, y convertirlos en lo mäs sencillo posible.

En su guia de usuario encontraré toda la informaciôn necesaria al uso de su aparato. Si desea una apoyo suplementario a su guia de uso, nuestro wen site www.sagem.com estaré a su disposiciôn.

También podrä ponerse en contacto con su distribuidor habitual.

SA LA PS À É 7 Sagem_Fax_ATAIOIS.book Page 18 Jeudi, 21. février 2008 5:09 17 /] Éd

GARANTIA Para toda ejecuciôn de la garantia, usted debe dirigirse a su punto de venda y presentarle el justificante de compra que se le entregé. En caso de averia, es él quien le aconsejarä.

Siusted ha comprado su material directamente a Sagem Communication, se aplicarän las siguientes disposiciones: + A- El material estä garantizado (piezas y mano de obra) por Sagem

Communication contra cualquier defecto de fabricaciôn, durante un

periodo de doce (12) meses contados a partir de la fecha de entrega.

Durante este periodo, Sagem Communication se compromete a

proceder gratuitamente, excluyendo la reparaciôn de cualquier otro

perjuicio, y a la eleccién del usuario a:

+ la sustituciôn gratuita del material defectuoso por un material del

mismo tipo. Dicha sustituciôn sélo se refiere al material mismo (sin los consumibles ni la documentacién), facturändose al titular de la garantia las piezas que falten en el equipo averiado. El material defectuoso sustituido pasa a ser propiedad de Sagem Communication: la reparaciôn del equipo: en caso de haber optado por la reparaciôn del equipo, si ésta no fuera satisfactoria, el titular de la garantia tendrä derecho a reclamar la sustituciôn del equipo o la devoluciôn del precio pagado, con restituciôn del equipo averiado a Sagem Communication. Los gastos de sustituciôn o devoluciôn correrän a cargo de Sagem Communication. Para la sustituciôn o la reparaciôn del material defectuoso, el cliente deberä devolverlo a la direcciôn que le serä indicada por el servicio Ps posventa de Sagem Communication cuyo nümero de teléfono figura en el albarän de entrega. Si el cliente no ha suscrito el contrato de mantenimiento especifico, la reparaciôn o la sustitucién nunca se realizarä en los locales del cliente.

El material queda sujeto a la garantia legal contra las consecuencias de los defectos o vicios ocultos de la cosa vendida de acuerdo con los articulos 1484 y siguientes del Cédigo Civil.

+ B - Quedan excluidos de la garantia: + las averias o disfunciones que sean consecuencia de la falta de cumplimiento de las normas de instalaciôn y de utilizacién, de una causa externa al material (rayo, incendio, golpe, aguas..), de modificaciones del material efectuadas sin el consentimiento escrito de Sagem Communication, de un fallo en el mantenimiento habitual, tal y como aparece descrito en la documentaciôn entregada junto con el material, en la vigilancia o en los cuidados del material, de malas condiciones del entorno del material (en particular aquéllas ligadas a condiciones de temperatura e higrometria, tanto para el material, como para los consumibles), o incluso de una reparaciôn o un mantenimiento realizado por personal no autorizado por Sagem Communication: el desgaste normal del material asi como el desgaste de sus accesorios;

N 18 Sagem Fax ATA101S A & <

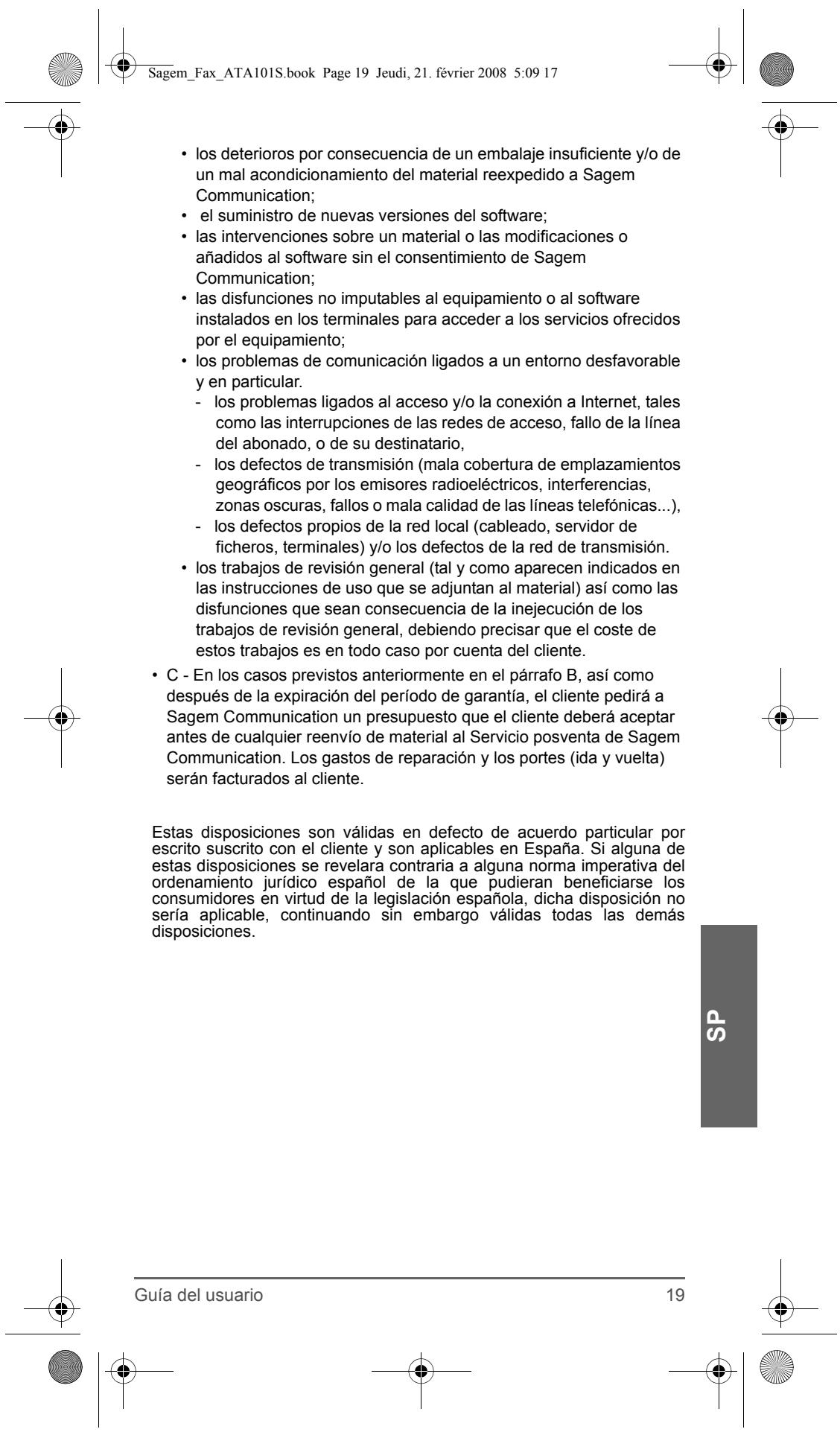

los deterioros por consecuencia de un embalaje insuficiente y/o de

un mal acondicionamiento del material reexpedido a Sagem

el suministro de nuevas versiones del software:

las intervenciones sobre un material o las modificaciones o

añadidos al software sin el consentimiento de Sagem

las disfunciones no imputables al equipamiento o al software

instalados en los terminales para acceder a los servicios ofrecidos

por el equipamiento:

los problemas de comunicacién ligados a un entomo desfavorable

= los problemas ligados al acceso y/o la conexiôn a Internet, tales como las interrupciones de las redes de acceso, fallo de la linea del abonado, o de su destinatario,

-_ los defectos de transmisiôn (mala cobertura de emplazamientos geogräficos por los emisores radioeléctricos, interferencias, Zonas oscuras, fallos o mala calidad de las lineas telefénicas..),

-_ los defectos propios de la red local (cableado, servidor de ficheros, terminales) y/o los defectos de la red de transmisiôn.

los trabajos de revisiôn general (tal y como aparecen indicados en

les instrucciones de uso que se adjuntan al material) asi como las disfunciones que sean consecuencia de la inejecuciôn de los trabajos de revisién general, debiendo precisar que el coste de estos trabajos es en todo caso por cuenta del cliente.

+ C- En los casos previstos anteriormente en el prrafo B, asi como después de la expiraciôn del periodo de garantia, el cliente pedirä a Sagem Communication un presupuesto que el cliente deberä aceptar antes de cualquier reenvio de material al Servicio posventa de Sagem Communication. Los gastos de reparaciôn y los portes (ida y vuelta) serän facturados al cliente.

Estas disposiciones son vélidas en defecto de acuerdo particular por escrito suscrito con el cliente y son aplicables en España, Si alguna de estas disposiciones se revelara contraria a alguna norma imperativa del ordenamiento juridico español de la que pudieran beneficiarse los consumidores en virtud de la legislacién española, dicha disposiciôn no serla aplicable, continuando sin embargo vélidas todas las demés disposiciones.

RQ GUIA DO UTILIZADOR A Se”

+ O cabo de alimentaçäo esté danificado.
