MANUAL DE USUARIO AKE 40 BOSCH

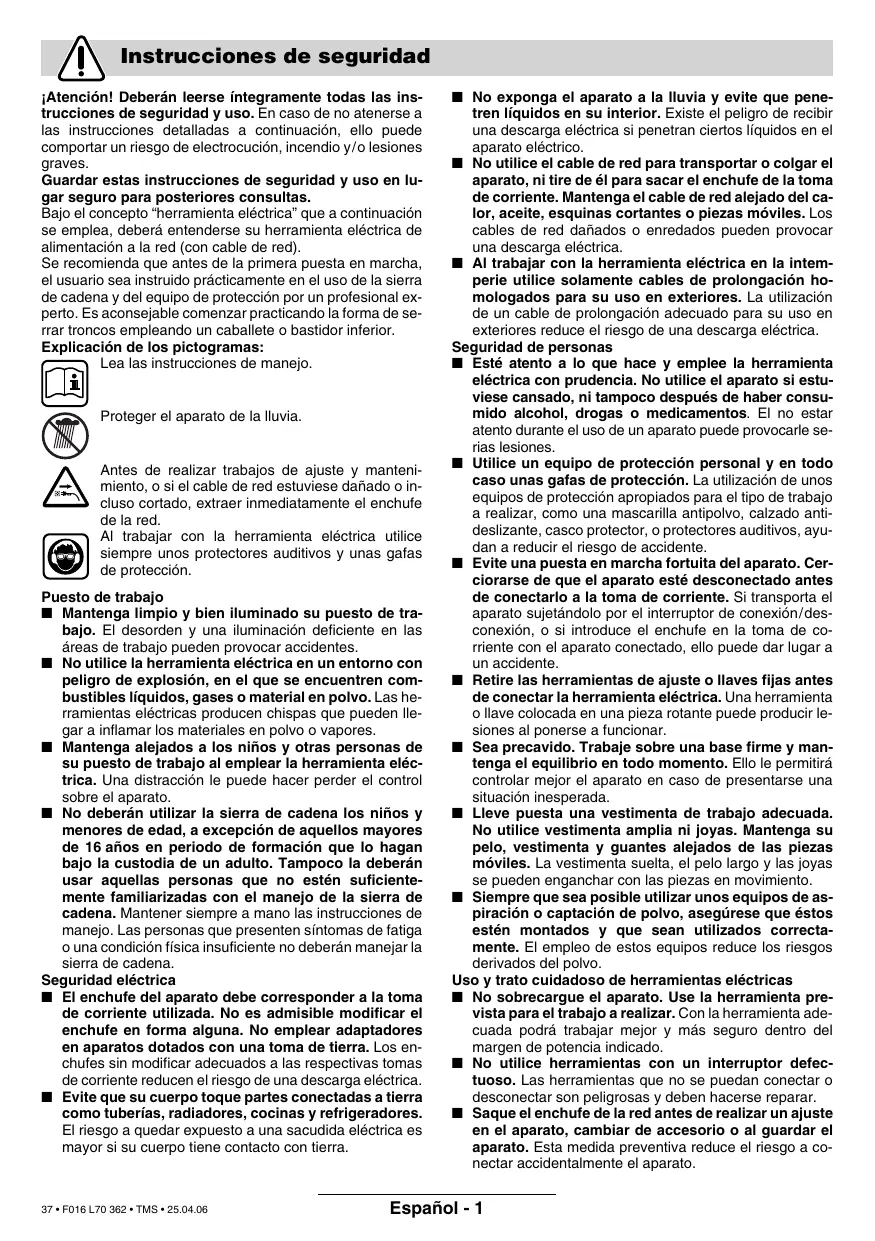

Instrucciones de seguridad ¡Atención! Deberán leerse íntegramente todas las instrucciones de seguridad y uso. En caso de no atenerse a las instrucciones detalladas a continuación, ello puede comportar un riesgo de electrocución, incendio y/o lesiones graves. Guardar estas instrucciones de seguridad y uso en lugar seguro para posteriores consultas. Bajo el concepto “herramienta eléctrica” que a continuación se emplea, deberá entenderse su herramienta eléctrica de alimentación a la red (con cable de red). Se recomienda que antes de la primera puesta en marcha, el usuario sea instruido prácticamente en el uso de la sierra de cadena y del equipo de protección por un profesional experto. Es aconsejable comenzar practicando la forma de serrar troncos empleando un caballete o bastidor inferior. Explicación de los pictogramas: Lea las instrucciones de manejo.

Proteger el aparato de la lluvia.

Antes de realizar trabajos de ajuste y mantenimiento, o si el cable de red estuviese dañado o incluso cortado, extraer inmediatamente el enchufe de la red.

Al trabajar con la herramienta eléctrica utilice siempre unos protectores auditivos y unas gafas de protección. Puesto de trabajo ■ Mantenga limpio y bien iluminado su puesto de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. ■ No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. ■ Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre el aparato. ■ No deberán utilizar la sierra de cadena los niños y menores de edad, a excepción de aquellos mayores de 16 años en periodo de formación que lo hagan bajo la custodia de un adulto. Tampoco la deberán usar aquellas personas que no estén suficientemente familiarizadas con el manejo de la sierra de cadena. Mantener siempre a mano las instrucciones de manejo. Las personas que presenten síntomas de fatiga o una condición física insuficiente no deberán manejar la sierra de cadena. Seguridad eléctrica ■ El enchufe del aparato debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en aparatos dotados con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. ■ Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.

37 • F016 L70 362 • TMS • 25.04.06

■ No exponga el aparato a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en el aparato eléctrico.

■ No utilice el cable de red para transportar o colgar el aparato, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. ■ Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. Seguridad de personas ■ Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice el aparato si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de un aparato puede provocarle serias lesiones. ■ Utilice un equipo de protección personal y en todo caso unas gafas de protección. La utilización de unos equipos de protección apropiados para el tipo de trabajo a realizar, como una mascarilla antipolvo, calzado antideslizante, casco protector, o protectores auditivos, ayudan a reducir el riesgo de accidente. ■ Evite una puesta en marcha fortuita del aparato. Cerciorarse de que el aparato esté desconectado antes de conectarlo a la toma de corriente. Si transporta el aparato sujetándolo por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con el aparato conectado, ello puede dar lugar a un accidente. ■ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza rotante puede producir lesiones al ponerse a funcionar. ■ Sea precavido. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor el aparato en caso de presentarse una situación inesperada. ■ Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. ■ Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. Uso y trato cuidadoso de herramientas eléctricas ■ No sobrecargue el aparato. Use la herramienta prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. ■ No utilice herramientas con un interruptor defectuoso. Las herramientas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. ■ Saque el enchufe de la red antes de realizar un ajuste en el aparato, cambiar de accesorio o al guardar el aparato. Esta medida preventiva reduce el riesgo a conectar accidentalmente el aparato.

■ Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización del aparato a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.

■ Cuide sus aparatos con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles del aparato, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a aparatos con un mantenimiento deficiente. ■ Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. ■ Utilice herramientas eléctricas, accesorios, útiles, etc. de acuerdo a estas instrucciones y en la manera indicada específicamente para este aparato. Considere en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. Servicio ■ Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad del aparato. Advertencias de peligro para sierras de cadena: ■ Mantenga alejadas todas las partes del cuerpo de la cadena de sierra en funcionamiento. Antes de poner en marcha la sierra cerciórese primero de que la cadena de sierra no toque en ningún lado. Un momento de distracción al trabajar con la sierra de cadena puede causar que la cadena de sierra se enganche con su vestimenta o alguna parte del cuerpo. ■ Sujete la sierra de cadena agarrando la empuñadura posterior con la mano derecha y la empuñadura anterior con la mano izquierda. La sujeción de la sierra de cadena en una posición de trabajo diferente, aumenta el riesgo de accidente y, por lo tanto, no debe aplicarse. ■ Colóquese unas gafas de protección y unos protectores auditivos. Se recomienda emplear un equipo de protección adicional para la cabeza, manos, piernas y pies. Un equipo de protección adecuado reduce el riesgo de accidente al salir violentamente lanzadas las virutas o al tocar fortuitamente la cadena de sierra. ■ No trabaje con la sierra de cadena estando subido a un árbol. La utilización de la sierra de cadena sobre un árbol puede provocar un accidente. ■ Siempre preste atención a trabajar manteniendo una postura estable, y solamente use la sierra de cadena si se encuentra sobre un firme consistente, seguro, y plano. Al utilizar una escalera en firmes resbaladizos o inestables puede llegar a perder el equilibrio, y el control sobre la sierra de cadena. ■ Esté prevenido al cortar una rama que se encuentre bajo tensión, ya que podría retroceder elásticamente. A medida que va cortando la rama puede que la tensión a la que está sometida haga que ésta se desgarre bruscamente y golpee al usuario o/y que le haga perder el control sobre la sierra de cadena. ■ Proceda con especial cautela al cortar matorrales y árboles jóvenes. El material fino puede engancharse con la cadena de sierra y golpearle o hacerle perder el equilibrio.

38 • F016 L70 362 • TMS • 25.04.06

■ Transporte la sierra de cadena sujetándola por la empuñadura delantera con la cadena de sierra detenida y la espada señalando hacia atrás. Al transportar y guardar la sierra de cadena montar siempre la funda protectora. El manejo con precaución de la sierra de cadena reduce el riesgo de un contacto accidental con la cadena de sierra en funcionamiento.

■ Aténgase a las instrucciones de lubricación, tensado de la cadena, y cambio de los accesorios. Una cadena incorrectamente tensada o insuficientemente lubricada puede romperse, o ser más propensa al rechazo. ■ Mantenga las empuñaduras secas, limpias y libres de aceite o grasa. Las empuñaduras manchadas de aceite o grasa son resbaladizas y pueden hacerle perder el control sobre el aparato. ■ Únicamente serrar madera. Solamente emplear la sierra de cadena para aquellos trabajos para los que fue concebida – Ejemplo: No utilice la sierra de cadena para serrar plástico, ladrillos, o materiales de construcción si éstos no son de madera. La utilización de la sierra de cadena para trabajos para los que no ha sido concebida puede conducir a situaciones de peligro. Causas y prevención contra el rechazo de la sierra: – El rechazo puede producirse si la punta de la espada alcanza a tocar un objeto, o si la ranura de corte se estrecha al ceder la madera que se está cortando, haciendo que se atasque la cadena de sierra. – Si la punta de la espada alcanza a tocar un objeto, ello puede provocar una fuerza de reacción inesperada hacia atrás, haciendo que la espada sea impulsada hacia arriba en dirección al usuario. – Al atascarse la cadena de sierra en el borde superior de la espada ello puede provocar que la espada se proyectada bruscamente en dirección al usuario. – Cada una de las reacciones descritas puede hacerle perder el control sobre la sierra y causarle un accidente grave. No trabaje confiando exclusivamente en los dispositivos de seguridad que incorpora la sierra de cadena. Como usurario de una sierra de cadena deberá tomar diversas medidas preventivas para poder trabajar sin accidentarse ni lesionarse. El rechazo es ocasionado por la aplicación o manejo incorrecto de la herramienta eléctrica. Es posible evitarlo ateniéndose a las medidas preventivas que a continuación se detallan: ■ Sujete la sierra con ambas manos y abarcando las empuñaduras de la sierra de cadena con el pulgar y los dedos. Coloque su cuerpo y brazos en una postura que le permita oponerse a las fuerzas de rechazo. Tomando unas medidas oportunas, el usuario es capaz de controlar las fuerzas de rechazo. Jamás suelte la sierra de cadena. ■ Evite posturas anormales y no sierre por encima de la altura del hombro. De esta manera se evita el contacto fortuito con la punta de la espada y además se alcanza un mejor control de la sierra de cadena al presentarse unas situaciones inesperadas. ■ Siempre utilice las espadas y cadenas de sierra de repuesto que el fabricante prescribe. Las espadas y cadenas de sierra incorrectas pueden provocar la rotura de la cadena o un rechazo. ■ Respete las instrucciones del fabricante para el afilado y mantenimiento de la cadena de sierra. Los limitadores de profundidad demasiado bajos aumentan el riesgo de que se origine un rechazo.

Características técnicas

Sierra de cadena Número de pedido Potencia absorbida Velocidad de la cadena (en vacío) Longitud de la espada Estrella de inversión Freno de cadena Tipo de cadena de sierra Grosor del elemento de arrastre Número de elementos de arrastre Capacidad del depósito de aceite Lubricación automática de la cadena Tope de garras Peso sin cable de red, aprox. ** Clase de protección

**determinado con la espada y cadena

Observación: Preste atención al nº de artículo en la placa de características de su aparato, ya que pueden variar las denominaciones comerciales de algunos aparatos. Los procesos de conexión provocan una breve caída de la tensión. Si las condiciones de la red fuesen desfavorables, ello puede llegar a afectar a otros aparatos. En redes con impedancias inferiores a 0,25 ohmios es improbable que lleguen a perturbarse otros aparatos.

Utilización reglamentaria

El aparato ha sido proyectado para talar árboles y para aserrar troncos, ramas, vigas de madera, tablas, etc. y puede emplearse para realizar cortes a favor y transversal al sentido de la fibra de la madera. Este aparato no es adecuado para aserrar materiales minerales.

Este manual incluye instrucciones sobre el montaje correcto y el uso seguro de la sierra de cadena. Por ello, es especialmente importante que lea detenidamente estas instrucciones.

Material que se adjunta

Todas las partes del aparato deben sacarse con cuidado del embalaje debiendo controlar además su integridad: – Sierra de cadena – Cubierta – Cadena de sierra – Espada – Protección de la cadena – Aceite para cadena (80 ml) – Instrucciones de manejo – Útil de ajuste Si faltasen piezas, o si alguna de ellas estuviese dañada, diríjase por favor al comercio de su adquisición. 39 • F016 L70 362 • TMS • 25.04.06

A Elementos de la máquina

Empuñadura posterior

Interruptor de conexión/desconexión Bloqueador de conexión Tapón del depósito de aceite Activador del freno de cadena (protección para las manos) Empuñadura delantera Estrella de inversión (solamente AKE 35/40) Protección de la cadena Cadena de sierra Espada Tope de garras Cubierta Útil de ajuste Tuerca de sujeción Perno de sujeción Perno tensor de cadena Tornillo tensor de cadena Nervio-guía de la espada Boquilla de aceite Símbolos indicadores del sentido de marcha y corte Rueda de cadena Perno de retención de cadena Enchufe de red** Número de serie

7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

**específico de cada país

¡Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta!

Montaje y tensado de la cadena de sierra

¡Atención! Antes de realizar trabajos de mantenimiento y limpieza, o si el cable de red se hubiese cortado, dañado o enredado, desconectar la sierra de cadena y extraer el enchufe de la red.

¡Precaución! No tocar la cadena en funcionamiento. No trabajar nunca con la sierra de cadena en la proximidad de personas, niños o animales, ni tampoco después de haber consumido alcohol, drogas o narcóticos. Seguridad eléctrica Para su seguridad se suministra la máquina con un aislamiento de protección y no precisa por lo tanto ser conectada a tierra. La tensión de régimen es de 230 V AC, 50 Hz (para países no pertenecientes a la CE 220 V ó 240 V según la ejecución). Solamente emplear cables de prolongación homologados. Únicamente deberán emplearse cables de prolongación del tipo H07 RN-F o IEC (60 245 IEC 66). Si precisa un cable de prolongación para trabajar con el aparato, solamente deberán emplearse cables con las siguientes secciones y longitudes: – 1,0 mm2: longitud máxima 40 m – 1,5 mm2: longitud máxima 60 m – 2,5 mm2: longitud máxima 100 m Para incrementar la seguridad eléctrica, se recomienda utilizar un fusible diferencial (RCD) para corrientes de fuga máximas de 30 mA. Debe verificarse el funcionamiento correcto de este fusible diferencial antes de cada utilización. Observación referente a productos que no son de venta en GB: ATENCIÓN: Para su seguridad es necesario que el enchufe de la máquina 23 se conecte con el cable de prolongación 25 en la forma mostrada en la figura. La toma de corriente del cable de prolongación debe estar protegida contra salpicaduras de agua y debe ser, o ir revestida, de caucho. Los cables de prolongación deben utilizarse con un seguro contra tracción. El cable de conexión debe inspeccionarse periódicamente en cuanto a posibles daños, debiendo utilizarse solamente si está en buen estado. Un cable de conexión defectuoso deberá repararse únicamente en un taller de servicio autorizado Bosch.

40 • F016 L70 362 • TMS • 25.04.06

Solamente después de haber montado íntegramente la sierra de cadena, conectar

ésta a la red. ■ Al manipular en la cadena de sierra deben usarse siempre guantes de protección. A Montaje de la espada y la cadena de sierra 1. Desembalar cuidadosamente todas las partes. 2. Depositar la sierra de cadena sobre una superficie plana. 3. Insertar la cadena de sierra 9 en la ranura de la espada 10. Observar en ello el sentido de marcha correcto. Comparar la flecha de la cadena con el símbolo de sentido de marcha 20. 4. Colocar la cadena sobre la rueda de cadena 21 y montar la espada 10 de manera que el perno de sujeción 15 y los nervios-guía de la espada 18 penetren en el agujero rasgado, observando además que el perno tensor de cadena 16 penetre en el taladro de la espada 10. Si fuese necesario, girar el tornillo tensor de cadena 17 para alinear el perno tensor de cadena 16 con el taladro. Observar que todas las partes estén correctamente colocadas y mantener en esa posición la espada con la cadena. 5. Montar con exactitud la cubierta 12. 6. Apretar a mano la tuerca de sujeción 14. A C Tensado de la cadena de sierra La tensión de la cadena debe comprobarse antes de iniciar el trabajo, después de haber efectuado los primeros cortes, y cada 10 minutos durante el trabajo. Especialmente al trabajar con cadenas de sierra nuevas, es normal que al comienzo se destensen más rápidamente. La vida útil de una cadena de sierra se prolonga considerablemente si se lubrica y tensa correctamente. No tensar la cadena de sierra si estuviese muy caliente, ya que se contrae al enfriarse, y quedaría demasiado tensa sobre la espada. 1. Depositar la sierra de cadena sobre una superficie plana. 2. Aflojar aprox. 1 a 2 vueltas en sentido contrario a las agujas del reloj la tuerca de sujeción 14. 3. Controlar que los eslabones de la cadena vayan correctamente alojados en la ranura-guía de la espada 10 y sobre la rueda de cadena 21. 4. Girar en el sentido de las agujas del reloj el tornillo tensor de cadena 17 con el útil de ajuste 13 hasta conseguir la tensión correcta de la cadena. Al realizar esto la espada 10 es empujada hacia fuera por el perno tensor de cadena 16.

5. La cadena de sierra 9 está correctamente tensada si al tirar de ella en el centro de un ramal se separa aprox. unos 3 a 4 mm. Esto deberá realizarse con una sola mano tirando de la cadena de sierra hasta vencer el peso del aparato.

6. Si la cadena de sierra 9 estuviese demasiado tensa, girar el tornillo tensor de cadena 17 en sentido contrario a las agujas del reloj. Si fuese preciso, volver a tensar la cadena de la manera descrita. 7. Apretar firmemente con la llave la tuerca de sujeción 14.

A B Lubricación de la cadena

Importante: La sierra de cadena se suministra con el depósito de aceite vacío. Por ello, es imprescindible llenarlo con aceite antes de utilizarla por primera vez. Si se trabaja con la sierra de cadena sin tener aceite en el depósito, o con un nivel inferior al mínimo, se daña la sierra de cadena.

La vida útil y el rendimiento de corte de la cadena dependen de que su lubricación sea óptima. Por ello, la cadena de sierra es lubricada automáticamente por la boquilla de aceite 19 durante su funcionamiento. Llenado del depósito de aceite: – Depositar la sierra de cadena sobre una base adecuada de manera que el tapón del depósito de aceite 4 quede arriba. – Limpiar con un paño el área en torno al tapón del depósito de aceite 4 y abrir el tapón. – Llenar el depósito de aceite con aceite para cadenas biodegradable Bosch. – Prestar a atención a que no penetre suciedad en el depósito de aceite. Enroscar el tapón del depósito de aceite 4. Importante: Para la ventilación del depósito de aceite existen cuatro pequeños canales de conexión entre el tamiz y el tapón de cierre del depósito de aceite por los que podría llegar a salirse algo de aceite. Preste atención a depositar la sierra siempre en posición horizontal (con el tapón de cierre del depósito de aceite 4 hacia arriba). Utilizar exclusivamente el aceite para sierra biodegradable recomendado para evitar deterioros en la sierra de cadena. Jamás deberá emplearse aceite reciclado o aceite usado. En caso de aplicarse un aceite diferente del recomendado se anula la garantía.

41 • F016 L70 362 • TMS • 25.04.06

¡Cerciorarse de que la tensión de la red sea correcta! La tensión de alimentación deberá coincidir con aquella indicada en la placa de características del aparato. Los aparatos marcados con 230 V pueden funcionar también a 220 V. Conexión Sujetar la sierra de cadena según se describe en “Cómo trabajar con la sierra de cadena”. Accionar el bloqueo de conexión 3 y, a continuación, presionar y mantener en esa posición el interruptor de conexión/desconexión 2. Soltar ahora el bloqueo de conexión 3. Desconexión Soltar el interruptor de conexión/desconexión 2. Al terminar de aserrar no detener la sierra de cadena accionando la protección de las manos del frente (activación del freno de cadena).

D Freno de la cadena

El freno de la cadena es un dispositivo de protección activado por la protección para las manos delantera 5 en caso de que el aparato sea rechazado bruscamente al trabajar. La cadena se detiene poco después.

Realizar de vez en cuando una prueba funcional. Empujar hacia el frente la protección anterior para las manos 5 (posición ➋) y accionar brevemente el interruptor de la sierra de cadena. La cadena no deberá ponerse en marcha. Para desactivar el freno, soltar el interruptor de conexión/desconexión 2 y regresar hacia atrás la protección delantera para las manos 5 (posición ➊).

Cómo trabajar con la sierra de cadena

Antes de comenzar a aserrar Antes de la puesta en marcha, y periódicamente al aserrar, deben efectuarse los siguientes controles: – ¿Es seguro el estado de funcionamiento de la sierra de cadena? – B ¿Está lleno el depósito de aceite? Verificar el nivel de aceite 26 antes de comenzar a aserrar y observarlo continuamente durante el trabajo. Rellenar aceite si el nivel ha alcanzado el borde inferior de la mirilla. Trabajando normalmente, un depósito lleno alcanza aprox. unos 15 minutos.

– ¿Está bien tensada y afilada la cadena? Verificar periódicamente cada 10 minutos de operación, si la tensión de la cadena es correcta. Especialmente si la cadena de sierra es nueva, es normal que se destense al principio más rápidamente. El estado de la cadena de sierra influye considerablemente en el rendimiento obtenido al aserrar.

Únicamente una cadena afilada evita sobrecargar la máquina. – ¿Está desactivado el freno de la cadena y se ha comprobado su funcionamiento correcto? – ¿Está utilizando el equipo de protección personal necesario? Colóquese unas gafas de protección y unos protectores auditivos. Se recomienda emplear un equipo de protección adicional para la cabeza, manos, piernas y pies. Un equipo de protección adecuado reduce el riesgo de accidente en caso de salir proyectado de forma violenta el material cortado, o al tocar accidentalmente la cadena de sierra. D Rechazo de la sierra Se considera como tal el rechazo brusco hacia arriba y atrás de la sierra de cadena en funcionamiento, que puede presentarse al tocar el material con la punta de la espada o al atascarse la cadena. En caso de un rechazo de la sierra, ésta se comporta de forma imprevisible, pudiendo causar graves lesiones al usuario o a personas circundantes. Los cortes laterales, inclinados y longitudinales deben realizarse con especial cautela, ya que no es posible utilizar el tope de garras 11 en estos casos.

Cómo evitar el rechazo de la sierra:

– Iniciar el corte inclinando lo menos posible la sierra de cadena. – Nunca trabajar con cadenas de sierra destensadas, distendidas, o muy desgastadas. – Afilar la cadena de sierra según prescripción. – Nunca sierre por encima de sus hombros. – Jamás aserrar con la punta de la espada. – Sujetar siempre la sierra de cadena con ambas manos. – Utilizar siempre cadenas de sierra Bosch puesto que son menos propensas al rechazo. – Utilice el tope de garras 11 como punto de giro al hacer palanca. – Observe que la tensión de la cadena sea correcta. Comportamiento general D Siempre sujete firmemente la sierra de cadena con ambas manos, agarrando la empuñadura anterior con la mano izquierda y la empuñadura posterior con la mano derecha. Mantenga bien abarcadas siempre las empuñaduras con el pulgar y los dedos. Jamás sierre con una sola mano. Siempre mantenga el cable de red detrás del aparato cuidando que quede fuera del área de la cadena de sierra y del material a cortar, y evite que pueda enredarse con las ramas. 42 • F016 L70 362 • TMS • 25.04.06

E Trabajar solamente sobre una base firme con la sierra de cadena. Sujetar la sierra de cadena manteniéndola ligeramente a la derecha de su propio cuerpo.

F La cadena debe marchar a toda velocidad antes de aplicarla contra la madera. Presionar el tope de garras 11 contra la madera para sujetar la sierra de cadena. Aserrar empleando el tope de garras como punto de giro al hacer palanca. Al aserrar ramas o troncos gruesos, una vez alcanzada una profundidad de corte suficiente, volver a aplicar el tope de garras en un punto más bajo. Para ello debe echarse hacia atrás la sierra de cadena con el fin de separar el tope de garras y presionarlo nuevamente contra la madera en un punto más bajo. Cuidar en ello que la sierra no llegue a salirse de la ranura de corte. Aserrar sin ejercer fuerza sobre cadena de sierra; deje que ésta corte el material efectuando un movimiento de palanca respecto al tope de garras 11. G Jamás trabaje con la sierra de cadena con los brazos extendidos. No intente aserrar puntos difíciles de alcanzar, ni tampoco subido en una escalera. Nunca sierre por encima de sus hombros. Los mejores resultados al aserrar se obtienen solicitando la máquina de manera apenas se reduzca la velocidad de la cadena. Tenga precaución al finalizar el corte, ya que en el momento de traspasar la madera deberá soportar repentinamente todo el peso de la sierra. Ello supone un peligro de accidente para las piernas y pies. Solamente retirar la sierra en funcionamiento de la ranura de corte.

Cómo aserrar troncos

Atenerse a las prescripciones de seguridad siguientes: E H Depositar el tronco según se muestra en la figura, apoyándolo de manera que la ranura de corte no se vaya cerrando al aserrar, ya que sino podría atascarse la cadena de sierra. Preparar y sujetar con un dispositivo adecuado los trozos de madera cortos antes de aserrarlos. Únicamente serrar madera. Evite el contacto con piedras o clavos puesto que pueden salir proyectados, dañar la cadena de sierra, o provocar graves lesiones al usuario o personas circundantes. Evite el contacto de la sierra en funcionamiento con cercas de alambre o el suelo. La sierra no es adecuada para podar ramas delgadas. Los cortes longitudinales debe llevarse a cabo con especial precaución puesto que no es posible utilizar el tope de garras 11. Guiar la sierra inclinándola lo menos posible para evitar que sea rechazada. Al aserrar en una pendiente colocarse siempre más arriba o a un lado del tronco, o bien del material a cortar depositado en el suelo. Tenga cuidado de no tropezar con tocones, ramas, raíces, etc.

H Aserrado de madera en tensión

El riesgo a accidentarse es grande si se sierra madera, ramas, o árboles que se encuentren bajo tensión. En estos casos debe trabajarse con máxima cautela. Estos trabajos solamente deberán ser realizados por profesionales. Si el tronco es soportado por ambos extremos, comenzar a serrar primero por arriba (Y), hasta un tercio de su diámetro, y a continuación terminar de cortar desde abajo (Z) de manera que coincidan las ranuras de corte, evitándose así que el tronco se astille o que se agarrote la sierra. Al realizar esto deberá cuidarse que la cadena de sierra no toque el suelo. Si el tronco solamente se apoya por un extremo serrar primero por abajo (Y) hasta un tercio de su diámetro y cortar después completamente desde arriba (Z) de manera que coincidan las ranuras de corte, evitándose así que el tronco se astille o que se agarrote la sierra. I Talado de árboles

Ponerse siempre un casco para quedar protegido de las ramas que pudieran caer.

Con la sierra de cadena deben talarse solamente aquellos árboles cuyo tronco tenga un diámetro inferior a la longitud de la espada. ➊ Asegurar adecuadamente la zona de trabajo. Observar que no se encuentren personas o animales en el área donde va a caer el árbol. Jamás intente desatascar una sierra con el motor funcionando. Emplear cuñas de madera para poder sacar la cadena de sierra. En caso de que sean varias las personas que corten o talen simultáneamente, es necesario que la separación entre las personas que corten y las que talen sea por lo menos igual al doble de altura del árbol a talar. Al talar árboles deberá observarse que no peligren otras personas, que no puedan dañarse tendidos eléctricos y que no se provoquen daños materiales. En caso de que un árbol alcance a tocar un tendido eléctrico, deberá informarse de inmediato a la compañía eléctrica. Al serrar en declives, se recomienda que el usuario se sitúe en lado de arriba del árbol a talar, puesto que una vez talado, éste tenderá a rodar o deslizar hacia abajo. ➋ Antes de talar el árbol deberá planificarse y despejarse, dado el caso, la vía de huida. La trayectoria de huida deberá encontrarse en sentido opuesto y en diagonal a la línea de desplome prevista para el árbol. ➌ Antes del talado deberá tenerse en cuenta la inclinación natural del árbol, la posición de las ramas más grandes, y el sentido en que sopla el viento para poder predecir la dirección de caída del árbol. La suciedad, piedras, corteza suelta, clavos, grapas y alambre deberán retirarse del árbol.

43 • F016 L70 362 • TMS • 25.04.06

Corte de la cuña: Sierre perpendicularmente a la dirección de desplome una cuña (X – W) de una profundidad igual a 1/3 del diámetro del tronco.

Realizar primero el corte inferior horizontal. Con ello se evita que la cadena de sierra o la espada se atasquen al efectuar el segundo corte para la cuña. Corte de talado: Efectuar el corte de talado (Y) como mínimo 50 mm más arriba del corte de la cuña. Serrar el corte de talado paralelamente al corte inferior horizontal de la cuña. Profundizar el corte de talado cuidando que todavía quede suficiente madera que pueda actuar a modo de bisagra. Esta costilla de madera evita que el árbol pueda girarse y se desplome hacia una dirección incorrecta. No sierre esta costilla de madera. Al irse aproximando el corte a la costilla de madera, el árbol debería comenzar a desplomarse. En caso de estimar que el árbol no va a caer en la dirección prevista, o que se incline hacia atrás y aprisione la cadena de sierra, interrumpir el corte e insertar en éste cuñas de madera, plástico o aluminio para obligar al árbol a caer hacia la dirección prevista. Al comenzar a desplomarse el árbol, sacar la sierra de cadena del corte, desconectarla, depositarla, y abandonar el área de peligro siguiendo la vía de huida prevista. Prestar atención a las ramas que puedan caer, y no tropezar. Al introducir una cuña (Z) en la ranura de corte horizontal, debe conseguirse que el árbol caiga. Cuando comience a caer el árbol prestar atención a las ramas que pudieran caer. Desramado J Este trabajo consiste en cortar las ramas del árbol ya talado. Al desramar el árbol, no cortar por el momento aquellas ramas grandes sobre las que el árbol esté apoyado. Cortar la ramas pequeñas de una vez, según figura. Las ramas que estén sometidas a una tensión deberán cortarse de abajo hacia arriba para evitar que la sierra se atasque. Troceado del tronco K Este trabajo consiste en ir cortando en trozos el árbol talado. Observe en mantener una posición estable y distribuya por igual el peso de su cuerpo entre ambos pies. Siempre que sea posible, el tronco deberá reposar sobre ramas, vigas o cuñas. Podrá serrar con mayor facilidad si se atiene a estas sencillas indicaciones. Si el tronco reposa plano en toda su longitud, según figura, aserrarlo desde arriba. L Si el tronco queda en voladizo en uno de sus extremos, tal como se aprecia en la figura, aserrar primero el tronco desde abajo hasta 1/3 de su grosor, y terminar de aserrarlo desde arriba a igual altura del corte anterior. M Si el tronco solamente reposa sobre ambos extremos, según se ve en la figura, aserrar primero el tronco desde arriba hasta 1/3 de su grosor, y terminar de cortarlo desde abajo a igual altura del corte anterior.

N Al realizar trabajos de aserrado en pendientes, colocarse siempre en el lado de arriba del tronco, de acuerdo a la ilustración. Para mantener un buen control sobre el aparato al finalizar el corte, ir reduciendo poco antes la presión de aplicación conforme va progresando el corte, pero sin reducir la firmeza con que sujeta las empuñaduras de la sierra de cadena. Observar que la cadena de sierra no toque el suelo. Una vez finalizado el corte, esperar a que se haya detenido la cadena de sierra antes de retirar la sierra de cadena. Siempre desconectar el motor de la sierra de cadena antes de ir a serrar a otro punto.

Afilado de la cadena de sierra

La cadena de sierra puede hacerse reafilar en cualquier servicio técnico oficial para herramientas eléctricas Bosch. Con el dispositivo para afilar cadenas de Bosch, o el Dremel-Multi en combinación con el dispositivo de afilar 1453 puede afilar Vd. mismo la cadena. Atenerse a las instrucciones de afilado adjuntas.

Control del sistema de lubricación automática

Mantenimiento y limpieza

Antes de efectuar un trabajo de mantenimiento extraer el enchufe de la red. Observación: Efectúe periódicamente los siguientes trabajos de mantenimiento para asegurar una utilización prolongada y fiable del aparato. Verificar periódicamente la sierra de cadena para detectar posibles daños manifiestos, como un cadena de sierra destensada, desenganchada o deteriorada, y componentes sueltos, desgastados o dañados. Controlar si las cubiertas y dispositivos protectores están en perfectas condiciones y correctamente montados. La reparaciones o trabajos de mantenimiento que sean necesarios deberán realizarse antes de utilizar la sierra de cadena. Si a pesar de los esmerados procesos de fabricación y control, la sierra de cadena llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch. Antes de enviar la sierra de cadena es imprescindible vaciar primero el depósito de aceite. Al realizar consultas o solicitar piezas de repuesto, ¡es imprescindible indicar siempre el número de pedido de 10 cifras que figura en la placa de características del aparato!

Cómo sustituir o dar la vuelta a la cadena de sierra y a la espada

Controlar la cadena de sierra y la espada según el apartado “Tensado de la cadena de sierra”. La ranura guía de la espada se desgasta con el tiempo. Al sustituir la cadena de sierra montar la espada girada en 180° para que el desgaste sea uniforme. Verificar la rueda de cadena 21. En caso de que estuviese muy desgastada, o incluso dañada, debe hacerse sustituir en un taller de servicio.

44 • F016 L70 362 • TMS • 25.04.06

El funcionamiento de la lubricación automática de la cadena puede controlarse conectando la sierra y orientando a continuación la punta hacia un cartón o papel colocado sobre el suelo. Atención, mantener una distancia de seguridad de 20 cm respecto al suelo para no tocarlo con la cadena. En caso de presenciarse un rastro de aceite que va aumentando, ello es señal de que la lubricación automática de aceite trabaja correctamente. Si a pesar de estar lleno el depósito no se observa un rastro de aceite, consultar el párrafo “Investigación de averías” o acudir a un servicio técnico Bosch.

Cadena de sierra y espada AKE 30 F 016 800 259 AKE 35 F 016 800 260 AKE 40 F 016 800 261 Cadena de sierra AKE 30 F 016 800 256 AKE 35 F 016 800 257 AKE 40 F 016 800 258 Limpieza Kit para afilado y limpieza de cadenas F 016 800 262 Aceite para cadena, 1 litro 2 607 000 181 Aceite para cadenas, 5 litrosF 016 800 111 Otros accesorios especiales Guantes 2 607 000 134 Gafas de protección F 016 800 178 SNR 19 Protector de oídos (Atenuación del nivel de ruido 19 dB (A)) 2 607 990 042 SNR 24 Protector de oídos (Atenuación del nivel de ruido 24 dB (A)) 2 607 990 043

A Limpieza/Almacenaje

Limpiar la carcasa de plástico de la sierra de cadena con un cepillo suave y un paño limpio. No deberán emplearse agua, disolventes ni abrillantadores. Eliminar toda la suciedad, especialmente en las rejillas de refrigeración 27 del motor.

Después de un tiempo de utilización, acumulado, de 1 a 3 horas, desmontar la cubierta 12, la espada y la cadena, y limpiarlas con un cepillo. Limpiar con un cepillo la suciedad adherida en las áreas debajo de la cubierta 12, rueda de cadena 21 y sujeción de la espada. Limpiar la boquilla de aceite 19 con un paño limpio.

Si tiene previsto almacenar largo tiempo la sierra de cadena, limpiar primero la cadena de sierra y la espada.

Guardar la sierra de cadena en un lugar seco y fuera del alcance de los niños. Para evitar un derrame de aceite, cuidar que el aparato sea depositado en posición horizontal (tornillo de llenado de aceite 4 mirando hacia arriba). Si pretende guardarla en el embalaje original deberá vaciarse completamente primero el depósito de aceite.

Investigación de averías

La tabla siguiente muestra ciertos síntomas de fallo y la forma de subsanarlos en caso de presentarse anomalías en su máquina. Si ello no le ayudase a localizar el problema, diríjase un taller de servicio. Atención: Antes de proceder a la investigación de averías desconectar el aparato y extraer el enchufe de la red. Síntomas

La sierra de cadena no funciona

Se activó el freno de la cadena

Echar hacia atrás a la posición ➊ la protección para las manos 5 (figura D)

Comprobar la alimentación Repararla o utilizar otra toma de corriente Controlar el cable y cambiarlo si fuese preciso Cambiar el fusible

La sierra de cadena trabaja de forma intermitente

Cadena de sierra sin lubricar

No hay aceite en el depósito

El taladro de aireación que lleva el tapón del depósito de aceite está obturado Canal de salida de aceite obturado

Limpiar el tapón del depósito de aceite

Freno de cadena/ arranque retardado

Mecanismo de conexión de la protección para las manos defectuoso

Acudir a un taller especializado Bosch

Cadena o carril guía calientes

No hay aceite en el depósito

El taladro de aireación que lleva el tapón del depósito de aceite está obturado Canal de salida de aceite obturado Tensión de la cadena excesiva Cadena mellada

Limpiar el tapón del depósito de aceite

La tensión de la cadena es muy baja

Cadena mellada Cadena desgastada El sentido del filo de los dientes de sierra es contrario al sentido de marcha

Ajustar la tensión de la cadena

Reafilar la cadena o sustituirla Sustituir la cadena Darle la vuelta a la cadena de sierra para que el filo de los dientes quede en sentido de marcha

El aparato no es alimentado

Toma de corriente defectuosa Cable de red dañado Fusible defectuoso

La sierra de cadena marcha de forma irregular, vibra o no corta correctamente

Contacto falso externo

Contacto falso interno Interruptor de conexión/desconexión defectuoso

45 • F016 L70 362 • TMS • 25.04.06

Controlar el cable y cambiarlo si fuese preciso

Acudir a un taller especializado Bosch Acudir a un taller especializado Bosch Acudir a un taller especializado Bosch

Desatascar el canal de salida de aceite

Desatascar el canal de salida de aceite

Ajustar la tensión de la cadena Reafilar la cadena o sustituirla

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. Sólo para países de la UE: ¡No arroje las herramientas eléctricas a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su conversión en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Servicio de asistencia técnica

Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo: www.bosch-pt.com España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid ✆ Asesoramiento al cliente +34 901 11 66 97 Fax +34 91 327 98 63 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 ✆ +58 (0)2 / 207 45 11 México Robert Bosch S.A. de C.V. ✆ Interior +52 (0)1 / 800 627 1286 ✆ D.F +52 (0)1 / 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com

Robert Bosch Argentina S.A. Córdoba 5160 1414 Buenos Aires (Capital Federal) Atención al Cliente

Autorex Peruana S.A. República de Panamá 4045, Lima 34

E-Mail: vhe@autorex.com.pe

Chile EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago

E-Mail: emasa@emasa.cl

Declaración de conformidad

Determinación de los valores de medición según norma 2000/14/CE (1 m de distancia) y EN 50 144. El nivel de ruido típico de la máquina corresponde a: nivel de presión de sonido 87 dB (A); nivel de potencia de sonido 101 dB (A). ¡Usar protectores auditivos! La aceleración se eleva normalmente a 11 m/s 2. Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 50 144 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE, 2000/14/CE. Inspección de muestras constructivas de la CE Nº 2087047.01 CE realizada por el servicio de inspección notificado Nº 0344. 2000/14/CE: El nivel de potencia acústica L WA que se garantiza, es inferior a 101 dB (A). Procedimiento para evaluación de la conformidad según apéndice V. Leinfelden, 01.09.2005. Dr. Egbert Schneider Senior Vice President Engineering

Reservado el derecho de modificaciones

46 • F016 L70 362 • TMS • 25.04.06
