MANUALE UTENTE AKE 40 BOSCH

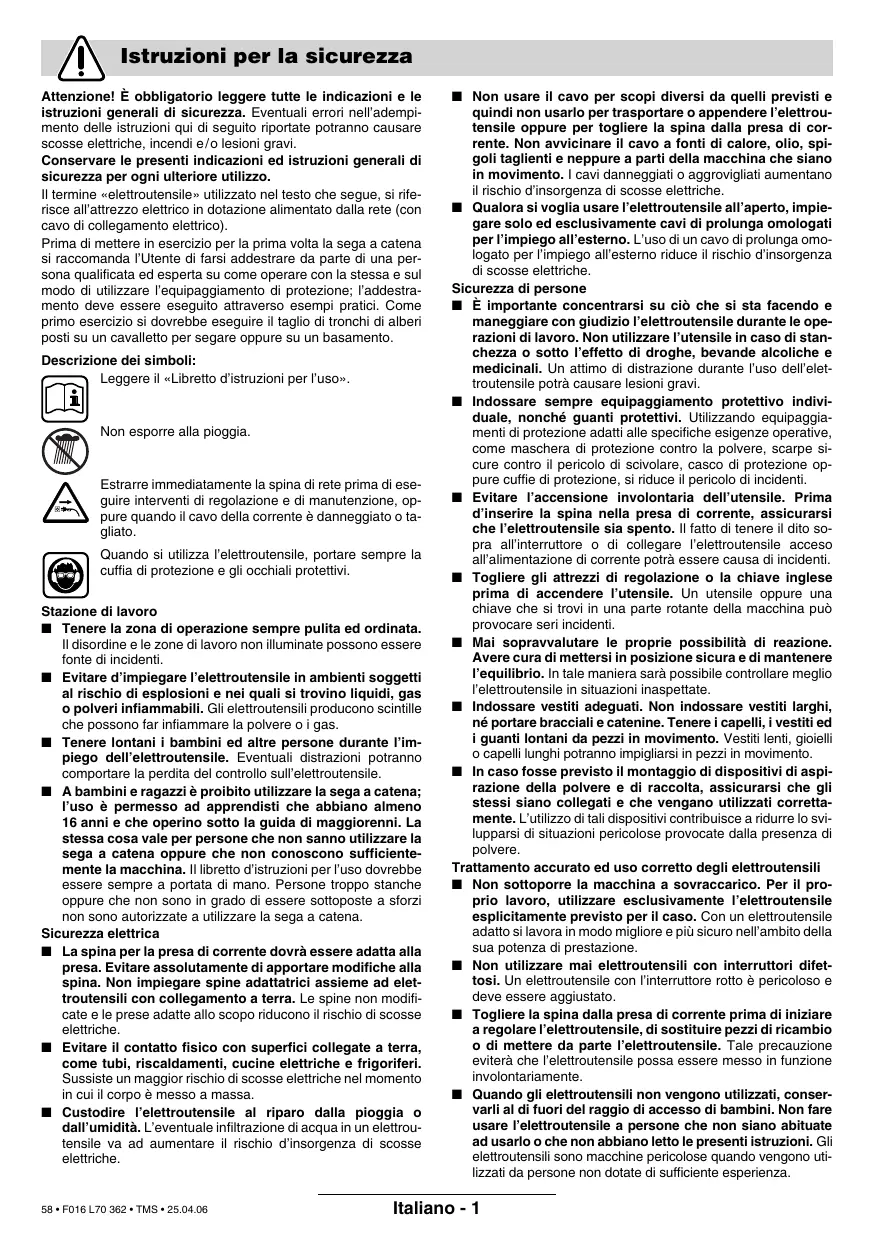

Attenzione! è obbligatorio leggere tutte leindicazioni e le struzioni generali di sicurezza. Eventuali erroni nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesions gravi.

Conservare le presentiindicazioni ed struzioni generali di sicurezza per agli ulterioriutilizzo.

Il termine «elettrotensile» Utilizzato nel testo che segue, si riferisce all'attrezzo elettrico in dotazione alimentato alla rete (con cavo di collegamento elettrico).

Prima diMETTIRE in esercizio per la prima volta la sega a catena si raccomanda l'Utente di farsi addestrare da parte di una persona qualificata ed esperta su come operare con la stessa e sul modo diutilizzare l'equipaggiamento di protezione; l'addestramento devesse eseguito atraverso esempi pratici. Come primo esercizio si dovrebbe eseguire il taglio di tronchi di alberi posti su un cavalletto per segare oppure su un basamento.

Descrizione dei symboli:

Leggere il «Libretto d'istruzioni per l'uso».

Non esporre alla pioggia.

Estrarre immediatamente la spina di rete prima di eseguire interventi di regolazione e di manutenzione, oppure quando il cavo della corrente è danneggiato o tagliato.

Quando si utilizes l'elettroutensile, portare sempre la cuffia di protezione e gli occhiali protettivi.

Stazione di lavoro

• Tenere la zona di operazione sempre pulita ed ordinata. Il disordine e le zone di lavoro non illuminate sono essere fonte di incidenti.
  Evitare d'impegare l'electroutensile in ambienti soggetti al rischio di esplosioni e nel quall si trovino liquidi, gas o polveri inframabbili. Gli elettrotensili producono scintille che sono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed essere durante l'impiegó dell'elettrotensile. Eventuali restrazioni potranno comportare la perdita del controllo sull'elettrotensile.
  A bambini e ragazzi è proibito utilizzato la sega a catena; l'uso è permesso ad apprendisti che abbiano almeno 16 anni e che operino sulla guida di maggiorenni. La stessa casa vale per persona che non sanno utilizzato la sega a catena oppure che non conoscono sufficientemente la macchina. Il librettò d'istruzioni per l'uso dovrebbe essere sempre a portata di mano. Persone troppo stanche oppure che non sono in grado di essere sottomposte a sforzi non sono autorizzate a utilizzato la sega a catena.

Sicurezza elettrica

La spina per la presa di corrente dovrare essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici asieme a edelettrensili con collegamento a terra. Le spine non modificare e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo èesso a massa.
Custodire l'electroutensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile va ad augmentare il rischio d'insorgenza di scosse elettriche.

Non usare il cavo per scopi diversi da quelli previsti e quindi non uso per trasportare o appendere l'elettroutensile oppure per togliere la spina alla presa di corrente. Non avvincare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della machina che siano in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
■ Qualora si voglia useare I'elettroutensile all'aperto, impie-gare solo ed esclusivamente cavi di prolunga omologati per I'impio all'esterno. L'uso di un carrvo di prolunga om-logato per I'impio all'esterno riduce il rischio d'insorgenza di scosse elettriche.

Sicurezza di persona

E importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'eletroutensile durante le operazioni di lavoro. Non utilizzare l'utensile in caso di stanchezza o sosto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'elettroutensile potra causare lesioni gravi.
Indossare sempre equipaggiamento protettivo individuale, nonché quanti protetiivi. Utilizzando equipaggiamenti di protezione adatti alle specifiche esigenze operative, come maschera di protezione contro la polvere, scarpe sicure contro il pericolo di scivatore, casco di protezione oppure cuffe di protezione, si reduce il pericolato di incidenti.
Evitare l'accensione involontaria dell'utensile. Prima d'insere la spina nella presa di corrente, assicurarsi che l'elettroutensile sua spento. Il fatto di tener il dito sopra all'interruttore o di collegare l'elettroutensile accesso all'alimentazione di corrente potrè essere causa di incidenti.
Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile oppure una chiave che si trovi in una parte rotante della macchina vuo provocare seri incidenti.
■ Mai sopravvalutare le propre possibilità di reazione. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sera POSSIBLE controllare meglio l'elettroutensile in situazioni inaspettate.
Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catinenze. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarisi in pezioni in movimento.
In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate nella presenza di polvere.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare escludamente l'elettrottensile esceptamente previsto per il caso. Con un elettrotensile adatto si lavora in modo migliorie e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare mai elettroutensili con interruttori difetosi. Un elettroutensile con l'interruttore rotto è pericoloso e delve essere aggiusistato.
Togliere la spina dalla presa di currente prima di iniziare a regolare l'electroutensile, di sostituire pezioni di ricambio o di mettere da parte l'electroutensile. Tale precauzione eviterà che l'electroutensile possa essereMESSO in funzione involontariamente.
- Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persona che non siano abituate ad uso r o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono machine pericolose quando vengono utilizzati da persona non dotate di sufficiente espersienza.

Effettuare accuramente la manutenzione dell'eletttroutensile. Verificare che le parti mobili dell'elettrotunensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'elettrotunensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettrotensili la cui manutenzione è stata effettuata molto accuramente.
Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con tagliesti affiliati s'inceppano meno frequentlymente e sono più facile da condurre.
Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quando previsto per questo tipo specifico di elettrotensile. Così facendo, tenere sempre presente le condizioni di lavoro e le operazione da eseguire. L'impiego di elettrotensili per usi diversi da quelli consentiti potrā dar luogo a situazioni di pericolo.

Assistenza

• Fare riparare l'eeltroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di r-scambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'eeltroutensile.

Indicazioni di pericolò per seghe a catena:

• Quando la sega è in azione tenere tutte le parti del corpo lontane alla catena della sega. Prima di arrivare la sega assicurarsi che la catena della sega non possa arrivare a toccare niente. Lavorando con una sega a catena vi è il serio pericolo che in un attimo di distrazione la catena della sega possa far presa su un indumento oppure su parti del corpo.
• Tenere la sega a catena ben ferma afferrando con la mano destra l'impugnatura posteriore e con la mano sinistra l'impugnatura anteriore. Tenendo la sega a catena in un'altra posizione operativa si viene ad augmentare il rischio di incidenti e, quindi, non può essere utilizzata.
• Portare ochiali e cuffe di protezione. Si consiglia di utilizzare ulteriori equipaggiamenti di protezione per la testa, le mani, le gambe ed i piedi. Tramite indumenti di protezione adatti si riduce il rischio di incidenti dovuto a materiaile di scarto scaraventato per l'aria o a contatti accidentali con la catena della sega.
  Non lavorare mai con la sega a catena su un albero. Utilizzato appropriamente una sega a catena su un albero si vengono a create seri rischi di incidenti.
  Accertarsi sempre una posizione operativa sicura ed utilizzare la sega a catena unicamente su una base che si ben solida, sicura e piana. In caso di utilizzo di scale, una base scivolosa oppure instabile può provocare una perdita del controllo sull'equilibrio e sulla sega a catena.
• Durante il taglio di un ramo che si trovato sulla sollecitatione, calcolo sempre la possibilità che possa scattare all'indietro. Liberando la tensione delle fibre del legno è possibile che il ramo tesso possa colpire l'operaore e/o fargli perdere il controllo sulla sega a catena.
  Si raccomanda di operare con la dovuta attenzione quando si taglia legname nel sottobosco ed alberi giovani. Il materiale sottile può rimonere impigliato nella catena della sega e colpire l'operatore facendogli perdere l'equilibrio.
• Portare la sega a catena tenendola all'impugnatura anteriore con la catena della sega ferma ed il binario di guida rivolto versus l'indietro. Trasportando oppure conservando la sega a catena applicare sempre la copertura di protezione. Un trattamento accurato con la sega a catena contribuisce a ridurre la probabilità di un fatto accidentale con la catena della sega in funzione.

Attenersi alle istruzioni relative alla lubrificazione, alla tensione della catena ed alla sostuzione di accessori optionali. Una catena che non sa tesa oppure lubrificata correttamente vu rompersi oppure augmentare il rischio di un contraccolpo.
- Avere cura di tenere le impugnature sempre asciutte, pulite e completenesse libere da olio e da materiale grasso. Impugnature sporche di grasso e di olio sono scivolose e possono comportare la perdita del controllo.
- Tagliare solo ed esclusivamente legname. Utilizzare la sega a catena solo per lavori per i quall那一 esplificamente prevista - Esembio: Non utilizzato la sega a catena per tagliare materiali sintetici, murature oppure altri materiali costruttivi che non siano di legno. Utilizzato la sega a catena per lavori non consentiti si sono provocare situazioni molto pericolose.

Possibili cause ed accorgimenti per impedire un contraccolpo:

• Un contraccolpo si vuo verificare quando la punta del binario di guida tocca un oggetto oppure quando il legname si piega e la catena della sega restea blocata nel taglio.
• Toccando la punta del binario di guida si può in alcuni casi provocare una reazione improvvisa all'indietro nel corso della quale il binario di guida viene sollevato e scaraventato in direzione dell'operaatore.
• Il blocco della catena della sega sul bordo superiore del binario di guida cui far ribaltare rapidamente la guida in direzione dell'operaatore.
  Ognuna di essere reazioni può comportare la perdita di controlla sulla sega ed il pericolono concreto di seri incidenti. Mai fare affidavitamento escludvamente sui dispositivi di sicurezza di cui dispone la sega a catena. Lavorando con una sega a catena si devono adottare diverse precauzioni in modo da poter operare con sicurezza ed evitare di create situazioni pericolose.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettROUTensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue:

• Tenere la sega ben saldamente con entramble le manie e con i pollici e le ditte che afferrano saldamente le impugnature della sega a catena. Portare il proprio corpo e le braccia in una posizione che permetta di resistere bene ad ogni forza di contraccolpo. Adottando misure adatte l'operaatore è in grado di controllare pienamente le forze di contraccolpo che si sono soviluppare. Mai lasciare la sega a catena in modo incontrallato.
  Evitare una posizione anomala del corpo e non eseguire tagli otre l'altezza della spalla. Questa accortezza consente di evitare che si possa toccare involontariamente la punta del binario di guida rendendo possible un miglior controlla della sega a catena quando si presentano situazioni inaspettate.
  Utilizzare sempre guide di ricambio e catene della sega esquisitamente prescritte nella casa costruttrice. In caso di guide di ricambio e catene della sega non appropriate vi è il pericolo che la catena possa rompersi oppure provocare un contraccolpo.
  Per quanto riguarda l'affilatura e la manutenzione della catena della sega, atteneri alle struzioni della casa costruttice. Limitatori di profondità troppo bassi augmentano la tendenza a provocare contraccolpi.

Dati tecnici

Sega a catena		AKE 30	AKE 35	AKE 40
Codice di ordinazione		3 600 H34 0..	3 600 H34 0..	3 600 H34 0..
Potenza assorbita nominale	[W]	1600	1600	1600
Velocità della catena (avanzamento libero)	[m/s]	9	9	9
Lunghezza della lama	[cm]	30	35	40
Ruota dentata cilindrica		-	●	●
Frenacatena		●	●	●
Tipodi catena per la sega		3/8" - 90	3/8" - 90	3/8" - 90
Spessore dell'elemento di trazione	[mm]	1,1 (0,043")	1,1 (0,043")	1,1 (0,043")
Quantità degli elementi di trazione		45	52	57
Capacità del serbatoio di scorta olio	[ml]	200	200	200
Lubrificazione automatica della catena		●	●	●
Denti a presa mordente		●	●	●
Peso alla cavo di rete, ca. **	[kg]	3,9	4,0	4,1
Classe protezione		☐ / II	☐ / II	☐ / II

**misurato con binario di guida e catena
Notea bene: Si prega di tener presente il codice prodotto applicato sulla targhetta di costruzione della Vostra macchina perché le denominazioni commerciali di singole machine sono variare.
Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali puocapitare che alte macchine sono subire dei disturbi. In caso di impedenze di rete minori di 0,25 Ohm non si dovrebbero verificare disturbi.

Uso conforme alle norme

La macchina è idonea per abbattere alberi come anche per tagliare tronchi di alberi, rami, travi di legno, cavole, ecc. e più essere utilizzata per eseguire tagli longitudinalmente e trasversalmente rispetto alla direzione delle fibre del legname. La macchina non è adatta per l'esecuzione di tagli di materiali minerali.

Introduzione

Il presente manuale fornisce le istruzioni per un corretto assemblaggio ed un utilizzo sicuro della Vostra sega a catena. Leggere attendamente tali istruzioni.

Volume di fornitura

Estrarre con attenzione dall'imballaggio tutti i componenti della macchina e controllare che la lista sia completa:

-Sega catena
Copertura per lama
- Catena per la sega
Lama
- Protezione della catena
- Olio adesivo per seghe a catena (80 ml)
- Manuale di istruzioni
- Utensile di regolazione

In caso che un qualsiassi elemento dovesse mancage oppure dovesse essere danneggiato, mettersi in fatto con il rivenditore presso il quale avete acquistato la macchina.

A Elementi della macchina

1 Impugnatura posteriore
2 Interruttore di avvio/arresto
3 Pulsante di sicurezza
4 TappodelserbatoioperI'olio
5 Sblocco del frenacatena (protezione mano)
6 Impugnatura anteriore
7 Ruota dentata cilindrica (solo AKE 35/40)
8 Protezione della catena
9 Catena della sega

10 Lama
11 Denti a presa mordente
12 Cuffia di protezione
13 Utensile di regolazione
14 Dado di fissaggio
15 Bullone di fissaggio
16 Bullone di tensione per la catena
17 Vite di tensione per la catena
18 Traversino di guida per la lama
19 Ugello per l'olio
20 Simbolo della direzione di marcia e di taglio
21 Rocchetto per catena
22 Bullone di recupero della catena
23 Spina di rete**
24Numero di serie
*Varia secondo il Paese

Gli accessori illustrati o descritti nelle istruzioni per

I'uso non sono sempre compresi nella fornitura!

Attenzione! In caso di cavo completeness tagliato, danneggiato oppure aggrovigliato, prima di passare ad eseguire lavori di manutenzione o di pulizia, spegnere la sega a catena ed estrarre la spina di rete.

Attenzione! Non toccare la catena in rotazione.

Mai utilizzare la sega a catena nelle vicinanzi di persona, di bambini o di animali; altrettanto, non utilizzare la macchina dopo aver consumato prodotti alcolici, né dopo aver fatto uso di narcotici, né dopo aver ingerito medicinali anestetizzanti.

Sicurezza elettrica

Per sicurezza, la Vostra macchina è equipaggiata con un isolamento di protezione e non richiede nessuna messa a terra. La tensione di esercizio corrisponde a 230 V AC, 50 Hz (per Paesi non appartenenti alla CE 220 V, 240 V a seconda del modello). Utilizzato esclusivamente cavi di prolunga omologati. Posso sono essere utilizzati esclusivamente cavi di prolunga del tipo H07 RN-F oppure IEC (60 245 IEC 66).

In caso di utilizzato della macchina con un cavo di prolunga, è obblatorio ricorrere a cavi che abbiano le seguentisezionitrasversali:

• 1,0 ~mm^2 : massima lunghezza 40 m
• 1,5 mm²: massima lunghezza 60 m
• 2,5mm^2 : massima lunghezza 100 m

Per una maggiore sicurezza, si consiglia di usare un dispositivo di protezione alla corrente residua (RCD) con una corrente di aperture non superiore ai 30mA . Ogni volta prima di utilizzato la macchina si deve controllare il dispositivo di protezione alla corrente residua.

Indicazione per prodotti che non vengono venduti in GB: ATTENZIONE: Per la Vostra sicurezza è necessario che la spina 23 applicata alla macchina sa ia collegata al cavo di prolonga 25 come rappresentato nella figura.
