Tipo de producto	Cocina a gas con placa eléctrica
Marca	Zanussi
Modelo	ZGL65IX
Dimensiones del hueco de incastre	550 mm (ancho) x 470 mm (fondo)
Alimentación eléctrica	230 V ~ 50 Hz
Potencia total del gas	Quemador rápido: 3,0 kW (G20) / 2,8 kW (G30/G31); Quemador auxiliar: 1,0 kW
Potencia de la placa eléctrica	1,5 kW (∅ 145 mm)
Categoría de gas	II2H3+
Presión de alimentación de gas	G20: 20 mbar
Conexión de gas	Racor G 1/2"
Tipo de encendido	Automático con bujía de cerámica
Dispositivos de seguridad	Válvula de seguridad en quemadores
Tapa	De cristal, para protección contra polvo y salpicaduras
Número de quemadores	2 (1 rápido, 1 auxiliar) más placa eléctrica
Material	Acero esmaltado
Limpieza	Paño suave con agua jabonosa; no usar abrasivos ni cloro
Mantenimiento	Engrase periódico de llaves de gas por personal cualificado
Reparaciones	Solo por Servicio Técnico Autorizado, usar recambios originales
Clase del aparato	3

Preguntas frecuentes - ZGL65IX ZANUSSI

¿Cómo encender los quemadores?

Pulse el mando y gírelo a la posición de máximo a la vez que pulsa el botón de encendido hasta que salte la chispa. Si el modelo tiene válvula de seguridad, mantenga pulsado el mando 5 segundos después de encendido.

¿Qué hacer si el quemador no enciende?

Verifique que los casquillos y las coronas estén bien colocados. Limpie la bujía de encendido y los orificios de la corona.

¿Cómo limpiar la placa eléctrica?

Con un estropajo húmedo cuando esté tibia, luego engrase ligeramente con aceite lubricante.

¿Qué tipo de gas utiliza?

Gas natural (G20) o GLP (G30/G31). Verifique la etiqueta del aparato.

¿Cómo adaptar la cocina a otro tipo de gas?

Sustituya los inyectores según la tabla y regule el tornillo by-pass. Consulte el manual de instalación.

¿Cuál es la distancia mínima para muebles colgantes o campana?

650 mm desde la encimera.

¿Cómo limpiar las coronas de los quemadores?

Lávelas frecuentemente con agua hirviendo y detergente. No use productos abrasivos.

¿Qué hacer si la llama es irregular?

Ajuste la entrada de aire o limpie los inyectores. Llame al servicio técnico si persiste.

¿Se puede usar la tapa para otros fines?

No, solo como barrera contra polvo y salpicaduras. No la use para otro propósito.

¿Cómo desechar el aparato correctamente?

Corte el cable de alimentación y entréguelo en un punto de reciclaje de aparatos eléctricos y electrónicos.

MANUAL DE USUARIO ZGL65IX ZANUSSI

MANUAL DE INSTRUCCIONES

Estas advertencias están hechas en el interés de su seguridad. Debe leerlas atentamente antes de instalar o usar el aparato.

Es muy importante que guarde este libro de instrucciones con el aparato para consultas posteriores. Si el aparato es vendido o transferido, asegurese de que este manual esté en el aparato para que el nuevo usuario pueda conocer el correcto manejo y funcionamiento del aparato.

Instalación

• Los trabajos requeridos para la instalación de este aparato deben ser realizados por un instalador competente o autorizado y de acuerdo con las normas y regulaciones vigentes.
• Es peligroso alterar las características o modificar el producto en cualquier forma.
• Una vez retirados todos los embalajes compruebe que el aparato no esté dañado y el cable eléctrico en perfectas condiciones. En caso contrario contacte con su proveedor antes de proceder con la instalacion.
• Esta encimera no debe conectarse a un dispositivo de evacuación de los productos de combustión. Su instalación y conexión de realizará de acuerdo con las normas de instalación en vigor. Se pondrá especial atención a las disposiciones aplicables en cuanto a la ventilación.
• Alimentar la encimera con el tipo de gas estampado sobre la etiqueta adhesiva, puesta junto al tubo previsto para la conexión a la red del gas.
• El fabricante declina toda responsabilidad en el caso de no seguir las normas en vigor.

Seguridad para los niños

• Este aparato ha sido diseñado para ser manejado por personas adultas o jovencitas bajo supervisión. No debe permitir que los niños pequeños manejen los controles o jueguen con él.
• Algunas partes del aparato se calientan durante el funcionamento. Vigilar a los niños para que no toquen las partes calientes o se acerquen mientras está la encimera encendida o aún caliente.

Durante el funcionamiento

• Este aparato ha sido diseñado para cocinar alimentos. No lo utilice jamás para otros fines.
• Compruebe siempre que todos los mandos estén en posición "●" aunque el aparato no este funcionando.
• En caso de avería del aparato, desconéctelo de la red.
• Vigilar atentamente la cocción con aceites o grasas.
• Se recomienda tener apartados de la encimera los objetos susceptibles de fundirse con el calor: objetos de plástico, papel de aluminio, azúcar o productos muy dulces.

Limpieza y mantenimiento

• Antes de proceder a la limpieza o mantenimiento desenchufe el aparado de la red.

• Por razones de higiene y seguridad mantenga el aparato siempre limpio. La formación de grasas resecas u otros restos de alimentos pueden provocar fuego.

• El uso de una encimera de cocción a gas produce calor y humedad en el local donde está instalado. Debe asegurarse una buena ventilación de la cocina: mantener abiertos los orificios de ventilación natural, o instalar un dispositivo de ventilación mecánica (campana extractora).

• La utilización intensa y prolongada de la encimera puede necesitar una ventilación complementaria, por ejemplo, abriendo una ventana o una ventilación más eficaz, por ejemplo, aumentando la potencia de la ventilación mecánica, si existe.

Service

- Bajo ninguna circunstancia debe intentar de reparar el aparato Vd. mismo. Reparaciones efectuadas por personas inexpertas pueden causar daños o graves disfunciones. Llame al Servicio Técnico. Insista siempre en el empleo de recambios originales.

formación medio ambiental

• Después de la instalación del aparato, deshágase de los materiales del embalaje respetando el medio ambiente.
• Al deshacerse de un aparato antiguo hágalo inutilizable por medio de cortar su cable de alimentación desmonte cualquier cierre que tenga para evitar que algún niño quede atrapado en su interior.

- El símbolo

en el producto o en su empaque indica

que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

Guía para leer las instrucciones

Instrucciones de seguridad

Instrucciones paso a paso

Consejos y indicaciones

Información medio ambiental

Indice

Para el Usuario

Para su seguridad 2

Instrucciones para el usuario 3

Limpieza y mantenimiento 5

Asistencia Tecnica - Piezas de recambio

originales 6

Este aparato está de acuerdo con las siguientes directiva E.E.C.:

• 2006/95 (directiva de baja tensión);
• 89/336 (directiva de compatibilitad electro-magnetica);
• 90/396 (directiva por máquinas a gas);
• 93/68 (directivas generales)

y subsecuentes modificaciones.

FABRICANTE:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

Viale Bologna, 298 - I-47100 Forlì - Italia

Para el Instalador

Características Tecnicas 6

Instrucciones para el instalador 7

Conexión eléctrica 7

Adaptación de los quemadores de las encimera a los diversos tipos de gas 8

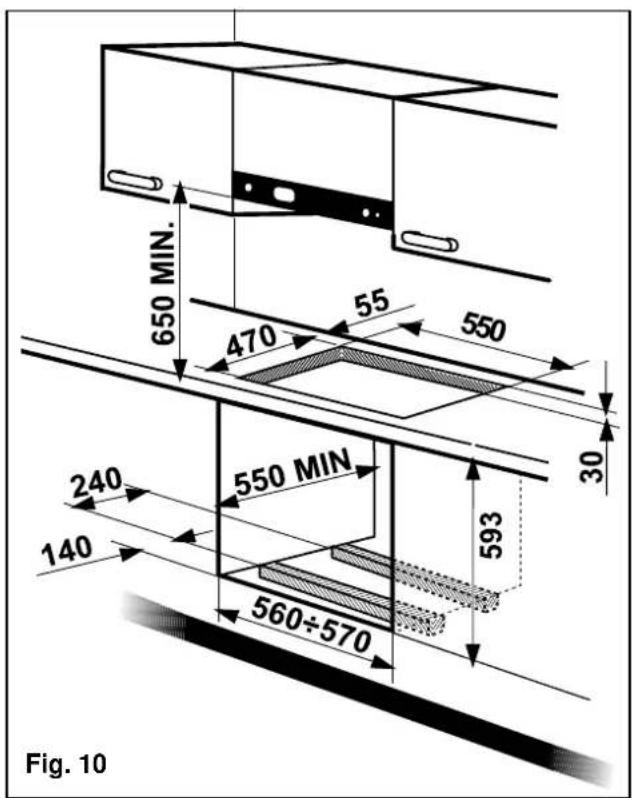

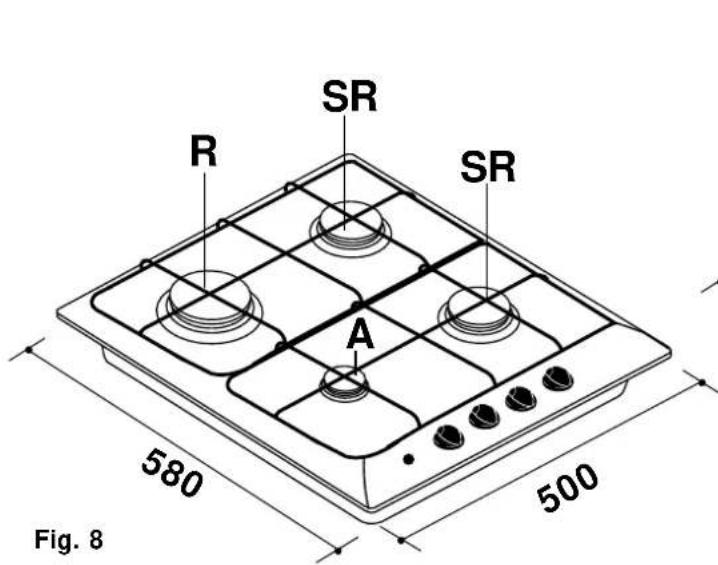

Empotrado en los muebles de cocina 9

Estas instrucciones son válidas sólo en los países a que va destinado el aparato y cuyos símbolos de identificación figuran en la portada del libro de instrucciones y sobre el propio aparato.

Instrucciones para el usuario

Los mandos de regulación

Los mandos de regulación de los quemadores se puedene girar en tres posiciones:

- ninguna salida de gas

máxima salida de gas

mínima salida de gas

Para encender los quemadores

Encender el quemador antes de colocar las ollas sobre las rejillas.

Para encender un quemador, antes de colocar la olla, acercar una llama al quemador, empujar el mando correspondiente y girarlo en el sentido opuesto a las agujas del reloj hasta la posición de máximo.

Modelo con encendido automatico

Para encender un quemador, se aconseja empujar el mando correspondiente a la vez que se pulsa el botón de encendido hasta que se observe el salto de la chispa e inmediatamente abrir el grifo de gas al máximo.

Modelo con válvula de seguridad

Cuando la llama está encendida, es necessário tener el mando empujado durante 5 segundos cerca, hasta que la válvula de seguridad (Fig. 1 - D) mantendrá automaticamente la llama encendida.

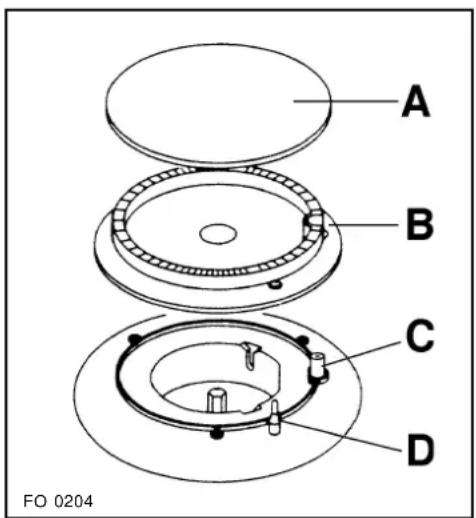

Fig. 1

A - Casquillos de los quemadores
B - Coronas de los quemadores
C - Buja para encendido automatico
D - Válvula de seguridad

Cuando la llama está encendida, la regule según lan necesidades.

Si después de algunas veces no consigue encender el quemador, controle que los casquillos (Fig. 1 - A) y los orificios de donde salen las llamas (Fig. 1 - B) estén colocados en su sitio correctamente.

Para cortar el suministro de gas, gire el mando hacia la derecha hasta alcanzar la posición "●".

Antes de quitar las ollas del fuego, baje la llama o apáguela.

Correcta utilización de la encimera

Para conseguir un menor consumo de gas y un mayor rendimento, es aconsejable emplear ollas de un diámetro adecuado al quemador a utilizar, evitando que la llama sobresalga del fondo de las mismas (tabla a derecha).

También es aconsejable que, apenas comience el líquido a hervir, se reduzca la llama al mínimo necesario para mantener la ebullición.

Placa eléctrica

El modelo ZXL 65 están equipados con una placa eléctrica.

La placa eléctrica se regula mediante un mando con siete posisciones que van desde "0" (desconexión) a "6" (máxima potencia). Estos mandos pueden girarse hacia la derecha o hacia la izquierda indistintamente.

Para alargar la duración de la placa y obtener un mayor ahorro de energía es aconsejable observar las siguientes instrucciones:

• usar sólo recipientes de cocina con fondo plano y de diametro mayor que el de la placa (Fig. 2);
• evitar que los líquidos en ebullición rebosen y se viertan sobra la placa;
• no olvidar nunca la placa conectada sin ollas o con ollas vacias, y no emplear nunca la placa para calentar el ambiente;
• conectar la placa solo después de haber colocado el recipiente de cocina sobra esta;
• para evitar formaciones de humedad perjudiciales no colocar sobre la placa sartenes u ollas con bordes bajos ni dejar enfriar las ollas calientes.

Lámpara indicadora

La lámpara indicadora general colocada en el tablero de mandos indica la conexión de la placa eléctrica.

Tapa para la encimera

A fin de obtener un alineamento estético con los muebles de cocina, la encimera está preparada para la colocación de una tapa que usted puede comprar en los distribuidores oficiales.

• La tapa que puede poseer su aparato ha sito ideada como barrera contro el polvo cuando el aparato está cerrado y como protección para las sapicaduras cuando está abierto. No lo use con ninguna otra finalidad.
• Antes de abrir la tapa, limpiarla si está sucia en consecuencia de desbordamiento de líquidos
• Limpie siempre las salpicaduras de la superficie de la tapa antes de quitarla. Deje que el aparato se enfríe antes de colocar o cerrar la tapa.

ATENCIÓN! La tapa en cristal puede deteriorarse, come consecuencia de un sobrecalentamiento. Quitar todos los quemadores antes de cerrarla.

Emplear solamente ollas con fondo achatado.

Aconsejamos vigilar especialmente la cocción con aceites grasos (por ejemplo la preparación de patatas fritas) ya que éstos pueden arder como consecuencia de un sobre-calentamiento.

Quemador diámetro	diámetro mínimo máximo
Grande (Rápido) 180Médio (Semirápido) 1Pequeño (Auxiliar) 80	mm. 260 mm.120 mm. 220 mm.mm. 160 mm.

Limpieza y mantenimiento

Ante de cualquier operación de mantenimiento o limpieza, desconecte al aparto de la red eléctrica.

• Limpie esmeradamente las partes esmaltadas de la encimera. Es aconsejable pasar un paño suave mojado en agua con jabón templada después de cada uso.
• Las coronas de los quemadores (Fig. 1 - B) deben ser lavados frecuentemente con agua hirviendo y detergente, teniendo cuidado de eliminar todas las eventuales incrustaciones.
  Non son aconsejables productos abrasivos ni los que contengan cloro (lejía, etc.)

- Las rejillas esmaltadas pueden lavarse en el lavavajllas.

Por manchas rebeldes, use detergentes normales o los productos especiales en venta para tal fin.

- El plano de la encimera puede ser limpiado con un paño suave mojado en agua templada y un poco de detersivo líquido.

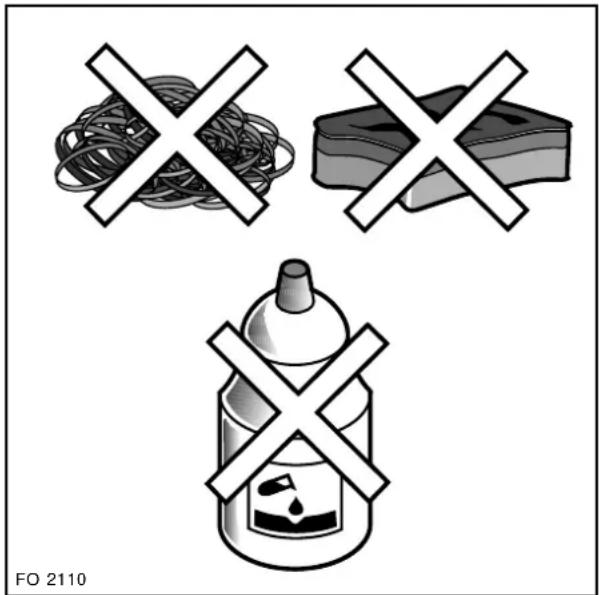

- No use jamas:

- limpiadores con blanqueadores;

- lana de acero;

- quitamanchas para lavabos o bañeras.

- La placa eléctrica se limpia con un estropajo húmedo, engrasándose después ligeramente con un poco de aceite lubricante. Estas operaciones deben realizarse cuando la placa está aún templada.

- Modelo con encendido automatico: El encendido automatico es obtenido para una pequeña "bujía" de cerámica y un electrodo metálico (Fig. 1 - C). Limpie periódicamente estas partes de la encimera, y controle que los orificios de las coronas de los quemadores no están obturados, por evitar dificultades de combustión.

Fig. 3

Manutención periódica

Es necesario proceder periódicamente al control del estado de conservación del tubo de conexión. Si se observan anomalías, no hay que repararlo, debe sustituirse.

Para garantizar el buen funcionamiento y la seguridad, es necesario proceder periódicamente al engrase de las llaves de gas.

- Las llaves de gas deben ser lubrificadas periodicamente por personal cualificado, al cual deben dirigirse también en el caso de un funcionamiento anómalo del aparato.

Asistencia Tecnica - Piezas de recambio originales

El aparato que Vd. acaba de adquirir ha sido esmeradamente controlado a lo largo de todo el proceso de fabricación. No obstante, en el caso de presentársele algún inconveniente durante el uso, tanto si es en el período de Garantía como si has rebasado dicho periodo, rogamos de directamente en contacto con el Centro de Servicio Técnico mas próximo a su domicilio.

La dirección y teléfono de dicho Centro, los encontrará fácilmente en el Listin que le inviamos adjunto a este libro, o bien consultando en la guida telefonica la voz Electrolux.

Nuestro Servicio Técnico solamente está esperando una llamada o indicación suya para ponerse a su disposición con la máxima rapidez y eficacia.

Electrolux

Distriparts

Garantía

El aparato que Vd. acaba de adquirir contiene, además del presente libro de instrucciones, un Tarjeta-Certificado de Garantía, al dorso de la cual quedan especificadas las condiciones de la misma.

Le rogamos que en dicha tarjeta-certificado, rellene todos los datos solicitados y la remita a Electrolux Electrodomésticos España.

Características Tecnicas

Potencia del quemador a gas

Quemador rápido (grande) 3 kW (G20)

2,8 kW (G30/G31)

Quemador auxiliar (pequeño) 1 kW

Aparato de clase 3

Categoría II2H3+

Raccor de entrada de gas G 1/2"

Tarador del aparado G20 20 mbar

Potencia de la placa eléctrica

∅ 145 mm 1,5 kW

Tensión de alimentación 230 V 50 Hz

Dimensiones del hueco de incastre

Ancho 550 mm

Fondo 470 mm

Instrucciones para el instalador

Instalación

Es necesario que todas las operaciones relativas a la instalación, regulación y adaptación al tipo de gas que vaya a utilizarse, sean realizadas por personal cualificado, según las normas en vigor.

(Real Decreto 1853/1993 “Reglamento de instalaciones de gas en locales destinados a usos domésticos colectivos o comerciales” y Real Decreto 494/1988 “Reglamento de Aparatos que utilizan gas como combustible”)

Importante

Cualquier intervención debe efectuarse con el aparato desconectado eléctricamente y con la llave del gas cerrada. Cuando sea necesario que esté conectado se deben observar las máximas precauciones.

Conexión del gas

En el caso de instalación con tubo metálico flexible, asegúrese de que el tubo no está en contacto con partes mobiles o aplastado. El mismo control debe ser efectuado también en el caso de acoplamiento horno con encimera.

Las encimeras están preparadas para el tipo de gas, presión, voltaje, etc., que figura en la placa de características. Compruebe que coinciden con los que dispone en su domicilio.

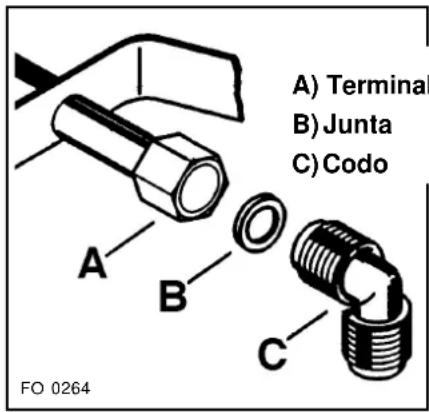

En la bolsa de accesorios, adjuntamos un codo con la junta para efectuar la unión a la encimera (véase Fig. 5). El terminal del tubo de gas de la encimera es roscado G 1/2".

Importante

Para un seguro funcionamiento, un menor consumo y una mayor duración del aparato, asegúrese de que la presión de alimentación respeta los valores indicados en la tabla de características de los quemadores.

Un vez terminada la instalación se debe comprobar la perfecta estanquidad de todos los tubos, racores, uniones, etc., utilizando para ello una solución jabonosa. JAMAS SE DEBEN UTILIZAR LLAMAS.

Fig. 4

Conexión eléctrica

Modelo con encendido automatico: La conexión debe ser efectuada por personal cualificado según la normativa vigente.

Antes de cualquier operación asegúrese que la tensión de la red de su domicilio se corresponde con la del aparato.

La conexión del aparato a la red se efectuará intercalando un interruptor de corte omnipolar, con una abertura de contactos de por lo menos 3 mm, de formatal que permita la total desconexión en el caso necesario, p. ej, mantenimiento o limpieza, (una clavija accesible cumple la función del interruptor omnipolar).

Deberá obligatoriamente realizarse una correcta puesta a tierra del aparato.

El aparato está provisto de cable de alimentación y se conecta directamente a la red a través del cable suministrado.

En el supuesto de tener que sustituir posteriormente dicho cable, la intervención deberá ser realizada únicamente por nuestro servicio de Asistencia Técnica.

Fig. 5

Atencion

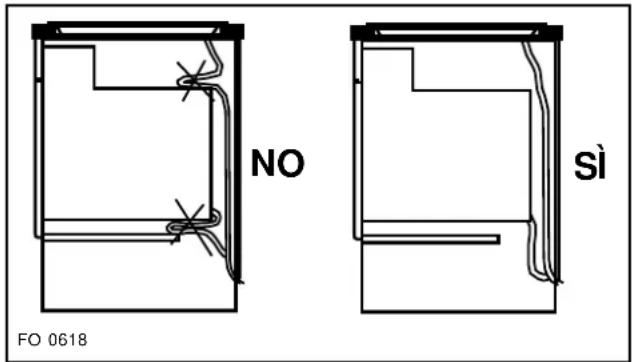

Durante la instalación debe asegurarse que el cable de alimentación no entra en contacto con las superficies metallicas superior o inferior del horno y/o de la encimera. (véase Fig. 5).

EL FABRICANTE DECLINA TODA RESPONSABILIDAD EN AQUELLOS CASOS EN QUE NO SEAN CUMPLIDAS LAS NORMAS PRECEDENTES.

Adaptación de los quemadores de las encimera a los diversos tipos de gas

Sustitución de los inyectores

1. Quite las parrillas.
2. Extraiga los casquetes y las coronas de los quemadores.
3. Con una llave tubolar de 7 mm. desenrosque y quite (Fig. 6) los inyectores, sustituyendolos con los que correspondan al tipo de gas de funcionamiento (Véase tabla).
4. Vuelva a montar todas las partes efectuando en el sentido contrario las operaciones anteriormente descritas.
5. Sustituír, por lo tanto, la tarjeta indicativa (posición cerca de la conexión a red de gas) por la correspondiente al nuevo tipo de gas. Esta última se encuentra en la bolsa de los inyectores de equipo.

En al caso de que la presión del gas empleado fuera distinta de la prevista (o variable), será necesario instalar sobre la tuberia de acceso un regulador de presión adecuado.

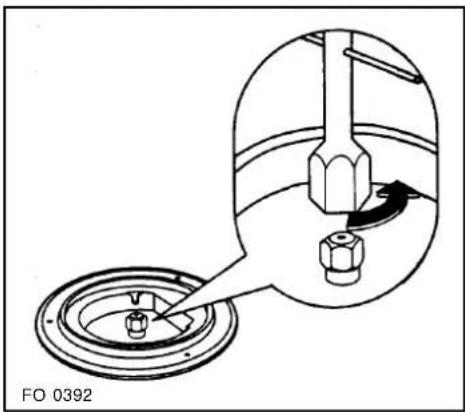

Regulación del mínimo

Para regular el mínimo:

- Para pasar de gas GPL a gas metano, gire la tornillo by-pass 1/4 de vuelta (para el quemador con triple corona gire la varilla 1/2 vuelta).

- Deberá obtener una pequeña llama homogénea y regular en toda la corona del quemador.

1. Compruebe que, al girar la llave del máximo al mínimo, el quemador permanezca encendido.

2. Encienda el quemador siguiendo la secuencia de operaciones ya descrita.

3. Coloque la llave al mínimo.
4. Extraiga los mandos.
5. Regule el tornillo by-pass que se ilustra en la figura 7.
6. Para pasar de gas metano a GLP, gire el tornillo by pass hacia la derecha hasta el final.

Las operaciones de adaptación a otro tipo de gas arriba descritas, son fáciles de realizar independientemente de la posición o el modo de fijación de la placa de cocción en el mueble de cocina.

Quemador ∅ By-pass	de gas
Auxiliar 28Semirrápido 32Rápido / Ráp. reduc. 40

TIPOS DE GAS	POTENCIA POTENCIA POTENCIA QUEMADORES	INYECTOR 1/100 mm kW	NOMINAL kW	REDUCIDA	NOMINALE IN		PRESIÓN DE ALIMENTACIÓN
					mbar m^3/h	g/h
GAS NATURAL	Rápido	119	3,0	0,65	0,286	-	20
	Semirrápido	96	2,0	0,45	0,180	-
	Auxiliar	70	1,0	0,33	0,095	-
GLP (But./ Prop.)	Rápido	86	2,8	0,65	-	202	28-30/37
	Semirrápido	71	2,0	0,45	-	144
	Auxiliar	50	1,0	0,33	-	72

Empotrado en los muebles de cocina

PE = Placa eléctrica

Estas encimeras están diseñadas para empotrar en muebles de cocina con una profundidad comprendida entro 550 y 600 mm. y adecuadas características. Por las dimensiones de las encimeras, véase Fig. 8 y 9.

Estas encimeras están diseñadas para empotrar entre unidades cuyas superficies laterales no deben superar la altura del plano de cocción.

La existencia de una pared lateral derecha o izquierda, cuya altura supera la altura de la encimera, debe estar a 100 mm. mínimo de la abertura para empotrar.

Colocación y montaje

Las encimeras se pueden montar en un mueble con la abertura para ompotrar según la Fig. 10.

Las operaciones de instalacion al mueble deben ser realizadas como se describe seguidamente:

1. Colocar sobre los bordes del hueco la guarnición sellante que se entrega en dotación con el aparato, cuidando que los extremos se unan sin montarse.
2. Acercar la encimera al hueco, centrándola en él.

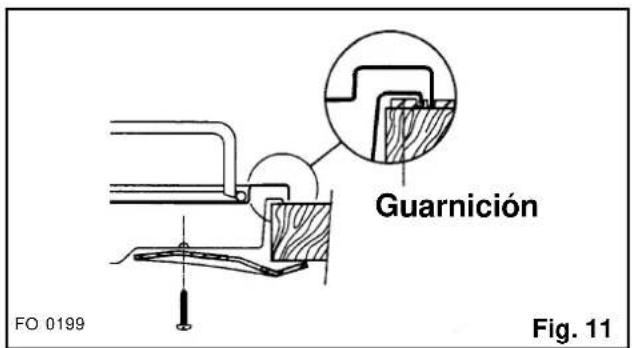

3. Fixar la encimera con las escuadras (Fig. 11).

El borde de la encimera realiza un doble laberinto de retención, que ofrece una absoluta garantía contra la filtración de líquidos.

Las dimensiones estan indicadas en milímetros

Posibilidades de colocación

Sobre mueble bajo con puerta

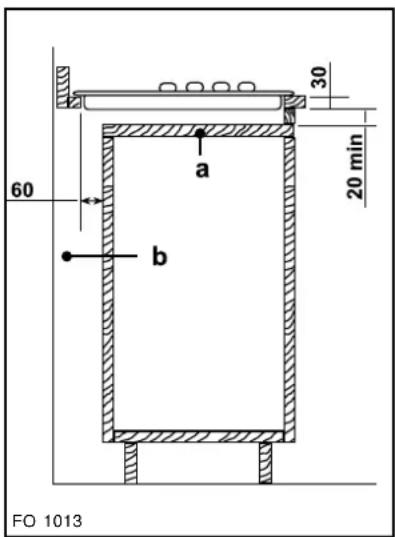

En la construcción del mueble es necesario que se hayan tomado las suficientes precauciones para evitar el contacto con la parte inferior de la encimera que se calienta durante el funcionamiento. La solución se aconseja en la ilustrada en la Fig. 12.

El panel situado bajo la encimera deberá ser fácilmente extraíble para permitir eventuales intervenciones de la Asistencia Técnica.

Sobre mueble bajo con horno

El hueco tendrá que tener las dimensiones existentes en la figura 10, y tendrá que ser sujeta por soportes para conseguir una eficaz aireación.

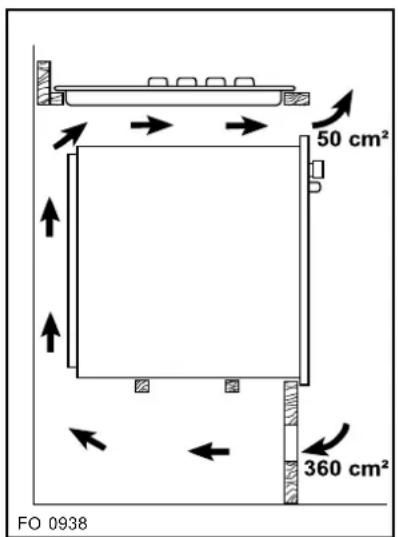

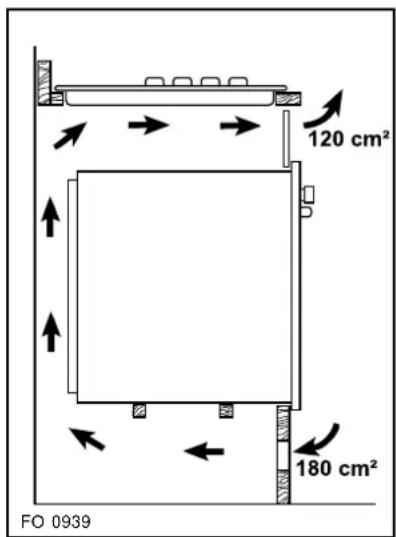

Para evitar excesivos sobre-calentamientos, ès oportuno realizar la instalación como se indica en las Fig. 13 y 14.

El enlace eléctrico de la encimera y el del horno deberá ser realizados separadamente, sea por razones eléctricas, que para facilitar la extracción frontal del horno.

Muebles colgantes o campanas de aspiración deberan ser instaladas a 650 mm. mímino de la encimera (Fig.10).

Las dimensiones estan indicadas en milímetros

a)Panel b) Espacio disponible para la connexion

Fig. 12

Fig. 13

Fig. 14

Português

Características técnicas 15

Queimador Diâm. Diâm.	Min. (mm) Max. (mm)
Rápido (grande) 180 260S/rápido (medio) 120 220Auxiliar (pequeño) 80 160

Disco eléctrico

Características técnicas

PE = Disco eléctrico
