Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos: Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

SEGURIDAD DE NIÑOS Y PERSONAS VULNERABLES

• Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.
• No deje que los niños jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las piezas de fácil acceso están calientes.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.
• Los niños de 3 años o menos deben mantenerse alejados de este aparato en todo momento mientras funciona.

SEGURIDAD GENERAL

- ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias. Es necesario mantener alejados a los niños de menos de 8 años salvo que estén bajo supervisión continua.

- No accione el aparato con un temporizador externo ni con un sistema de mando a distancia independiente.

• ADVERTENCIA: Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.
• NUNCA intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.
• ATENCIÓN: El proceso de cocción debe ser supervisado. Un proceso de cocción breve debe estar permanentemente supervisado.
• ADVERTENCIA: Peligro de incendio: No utilice las superficies de cocción para almacenar alimentos.
• No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten.
• No utilice un limpiador a vapor para limpiar el aparato.
• Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato para evitar el riesgo de descarga eléctrica.
• Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.
• ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

INSTRUCCIONES DE SEGURIDAD

INSTALACIÓN

ADVERTENCIA! Solo un electricista cualificado puede instalar este aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.

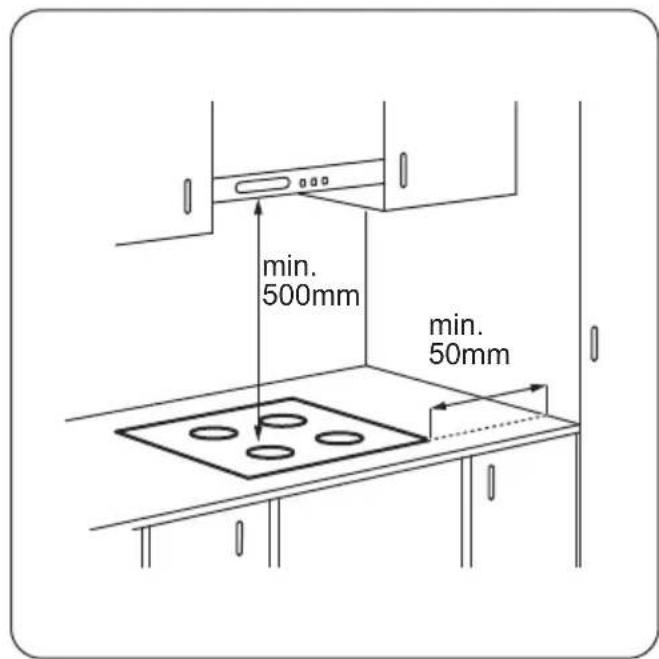

• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.

• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.

• Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche.

• Proteja la parte inferior del aparato del vapor y la humedad.
• No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.
• Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire.
• La base del aparato se puede calentar. Asegúrese de colocar un panel de separación

incombustible bajo el aparato para evitar acceder a la base.

CONEXIÓN ELÉCTRICA

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.
• Asegúrese de que las especificaciones eléctricas de la placa coincidan con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente en exceso.
• Utilice el cable de red eléctrica adecuado.
• Coloque los cables eléctricos de forma que no se puedan enredar.
• Asegúrese de que hay instalada una protección contra descargas eléctricas.
• Establezca la descarga de tracción del cable.
• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a las tomas cercanas.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico para cambiar un cable dañado.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

- La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

USO DEL APARATO

ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas.

• Retire todo el embalaje, las etiquetas y la película protectora (en su caso) antes del primer uso.
• Utilice este aparato en entornos domésticos.
• No cambie las especificaciones de este aparato.
• Cerciórese de que los orificios de ventilación no están obstruidos.
• No deje nunca el aparato desatendido mientras está en funcionamiento.
• Apague las zonas de cocción después de cada uso.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.
• No utilice el aparato como superficie de trabajo ni de almacenamiento.
• Si la superficie del aparato está agrietada, desconéctelo inmediatamente de la fuente de alimentación. De esta forma evitará descargas eléctricas.
• Cuando se coloca comida en aceite caliente, éste puede saltar.

ADVERTENCIA! Riesgo de incendio y explosiones

• Las grasas o aceites calientes pueden generar vapores inflamables. Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos.
• Los vapores que liberan los aceites muy calientes pueden provocar combustiones imprevistas.
• El aceite usado, que puede contener restos de alimentos, puede provocar incendios a temperaturas más bajas que el aceite que se utiliza por primera vez.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

ADVERTENCIA! Podría dañar el aparato.

• No coloque ningún utensilio de cocina caliente en el panel de control.
• No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.
• No deje que el contenido de los utensilios de cocina hierva hasta evaporarse.
• Evite la caída de objetos o utensilios de cocina en el aparato. La superficie puede dañarse.
• No encienda las zonas de cocción sin utensilios de cocina o con éstos vacíos.
• No coloque papel de aluminio sobre el aparato.
• Los utensilios de cocina de hierro o aluminio fundido, o que tengan la base dañada, pueden arañar el cristal o la vitrocerámica. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.
• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción.

MANTENIMIENTO Y LIMPIEZA

- Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

DESCRIPCIÓN DEL PRODUCTO

• Apague el aparato y déjelo enfriar antes de limpiarlo.
• Desconecte el aparato de la red eléctrica antes de realizar el mantenimiento.
• No utilice pulverizadores ni vapor de agua para limpiar el aparato.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.

ELIMINACIÓN

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Póngase en contacto con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.

ASISTENCIA

• Para reparar el aparato, póngase en contacto con un centro de servicio autorizado.
• Utilice solamente piezas de recambio originales.

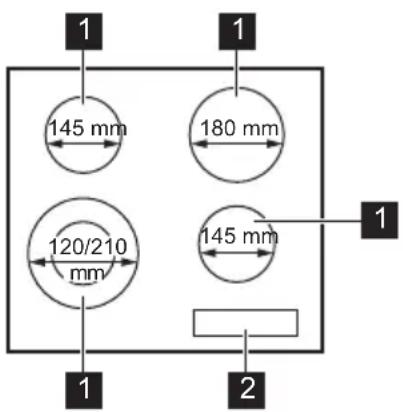

DISPOSICIÓN DE LAS ZONAS DE COCCIÓN

1 Zona de cocción
2 Panel de control

1 145 mm 180 mm 120/210 mm 145 mm 1 1 2

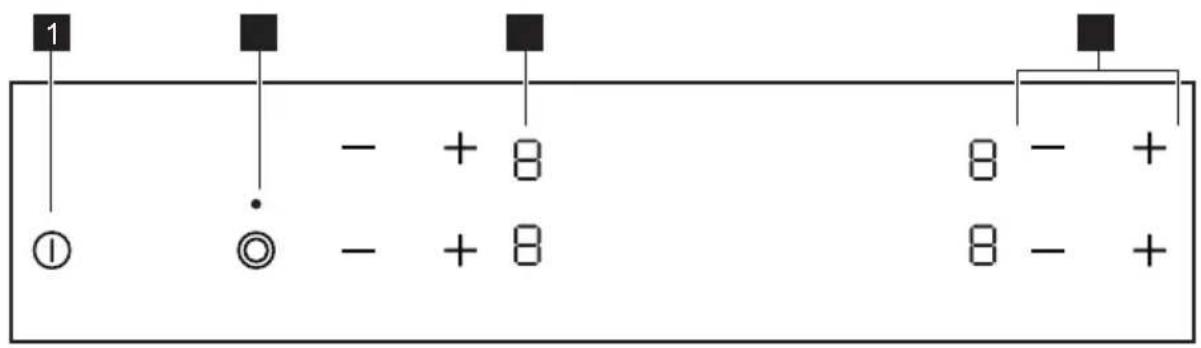

DISPOSICIÓN DEL PANEL DE CONTROL

1 - + 8 ① - + 8 8- + 8- +

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento.

	Sensor Función Comentario
1	➊	ENCENDIDO/APAGADO Para activar y desactivar la placa.
2	➎	- Para activar y desactivar el anillo exterior.
3	- Indicador del nivel de calor Para mostrar el nivel de calor.
4	+/-	- Para ajustar la temperatura.

INDICACIÓN DE LA TEMPERATURA EN PANTALLA

Pantalla Descripción
0	La zona de cocción está apagada.
1 - 9	La zona de cocción está en funcionamiento.
E + número	Hay un fallo de funcionamiento.
H	La zona de cocción continúa estando caliente (calor residual).
L	La función Bloqueo de seguridad para niños está funcionando.
-	Apagado automático está funcionando.

INDICADOR DE CALOR RESIDUAL

ADVERTENCIA! Riesgo de quemaduras por calor residual.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

ACTIVACIÓN Y DESACTIVACIÓN

Toque durante 1 segundo para encender o apagar el la placa de cocción.

APAGADO AUTOMÁTICO

La función desconecta automáticamente la placa de cocción siempre que:

• todas las zonas de cocción están apagadas,
• no se ajusta un nivel de calor después de encender la placa,
• se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo, etc.). Se emite una señal acústica y la placa de cocción se apaga. Retire el objeto o limpie el panel de control.
• no apaga una zona de cocción ni cambia la temperatura. Al cabo de un cierto tiempo, se enciende y se apaga la placa.

Relación entre el ajuste de calor y el tiempo tras el que se apaga la placa de cocción:

Ajuste del nivel de calor	La placa de cocción se apaga.
1 - 2 6 horas
3 - 4 5 horas
5 4 horas
6 - 9 1,5 hora

AJUSTE DE TEMPERATURA

Toque para aumentar el nivel de calor. Toque para reducir el nivel de calor. Toque y al mismo tiempo para apagar la zona de cocción.

CONSEJOS

ADVERTENCIA! Consulte los capítulos sobre seguridad.

ACTIVACIÓN Y DESACTIVACIÓN DE LOS CIRCUITOS EXTERIORES

Es posible adaptar la superficie de cocción al tamaño del recipiente.

Uso del sensor: ◎

Para activar el circuito exterior: toque el sensor. Se enciende el indicador.

Para desactivar el circuito exterior: toque el sensor hasta que se apague el indicador.

BLOQUEO DE SEGURIDAD PARA NIÑOS

Esta función impide el uso accidental o indebido de la placa.

Para activar la función: active la placa con Ⓘ

No ajuste el nivel de calor. Toque de las zonas de cocción delanteras durante 4 segundos. Se enciende. Desactive la placa con

Para desactivar la función: active la placa con ①. No ajuste el nivel de calor. Toque de las zonas de cocción delanteras durante 4 segundos. ② se enciende. Desactive la placa con ①

Para anular la función para una sola vez:

active la placa con ① se enciende. Toque de las dos zonas de cocción delanteras durante 4 segundos. Ajuste la temperatura antes de que transcurran 10 segundos. Ya puede poner en marcha el aparato. Cuando se desactiva la placa con ② la función vuelve a funcionar.

RECIPIENTES

La base del utensilio de cocina debe ser lo más gruesa y plana posible.

Los utensilios de cocina fabricados con acero esmaltado y bases de aluminio o cobre pueden provocar cambios de color de la superficie vitrocerámica.

EJEMPLOS DE APLICACIONES DE COCCIÓN

Los datos de la tabla son solo orientativos.

Ajuste del nivel de calor	Utilícelo para:	Tiempo (min)	Sugerencias
1 Mantener calientes los alimentos. como		estime necesario	Tape los utensilios de cocina.
1 - 2 Salsa holandesa, derretir: mante-quilla, chocolate, gelatina.		5 - 25	Remover de vez en cuando.
1 - 2 Cuajar: tortilla, huevos revueltos. 10 -		40	Cocinar con tapa.
2 - 3 Arroces y platos cocinados con leche, calentar comidas preparadas.		25 - 50	Añadir al menos el doble de líquido que de arroz; los platos lácteos deben removerse entremedias.
3 - 4 Cocinar al vapor verduras, pescados o carnes.		20 - 45	Añadir varias cucharadas de líquido.
4 - 5 Cocinar patatas al vapor. 20 -		60	Utilice como máximo 14 I de agua para 750 g de patatas.
4 - 5 Grandes cantidades de alimentos, estofados y sopas.		60 - 150	Hasta 3 litros de líquido además de los ingredientes.
6 - 7 Freir ligeramente: escalopes, ternera “cordon bleu”, chuletas, hamburguesas, salchichas, higa-do, filetes rusos, huevos, tortitas, rosquillas.		como estime necesario	Dele la vuelta a media cocción.
7 - 8 Asado fuerte, bolas de patata, fil-etes de lomo, filetes.		5 - 15	Dele la vuelta a media cocción.
9 Hervir agua, cocer pasta, dorar carne (gulash, asado), freir patatas.

MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Consulte los capítulos sobre seguridad.

INFORMACIÓN GENERAL

• Limpie la placa después de cada uso.

• Utilice siempre recipientes cuya base esté limpia.

• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento normal de la placa.

• Utilice un limpiador especial para la superficie de la placa.
• Utilice un rascador especial para el cristal.

LIMPIEZA DE LA PLACA

• Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico, azúcar y alimentos que contengan azúcar. De lo contrario la suciedad dañará la placa de cocción. Tenga cuidado para evitar quemaduras. Coloque el rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.
• Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua,

SOLUCIÓN DE PROBLEMAS

manchas de grasa y decoloraciones metálicas. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.

- Elimine cualquier decoloración metálica brillante: utilice una solución de agua y vinagre para limpiar la superficie de cristal con un paño húmedo.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

QUÉ HACER SI...

Problema Posible causa Solución
La placa no se enciende o no funciona.	La placa no está conectada a un suministro eléctrico o está mal conectada.	Compruebe si la placa se ha conectado correctamente a la red eléctrica. Consulte el diagrama de conexiones.
Ha saltado el fusible. Compruebe si el fusible es la		causa del fallo de funcionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado.
Vuelva a encender la placa y		ajuste el nivel de calor en menos de 10 segundos.
Ha pulsado 2 o más sensores	al mismo tiempo.	Toque sólo un sensor.
Hay agua o salpicaduras de	grasa en el panel de control.	Limpie el panel de control.
Se emite una señal acústica y la placa de cocción se apaga.Se emite una señal acústica cuando la placa se apaga.	Hay uno o más sensores cubiertos.	Quite el objeto que cubre los sensores.
La placa de cocción se apaga.	Ha puesto algo sobre el sensor Ⓐ.	Retire el objeto del sensor.
El indicador de calor residual no se enciende.	La zona no está caliente porque ha funcionado poco tiempo.	Si la zona ha funcionado el tiempo suficiente como para estar caliente, consulte con el centro de servicio autorizado.
No se puede encender el anillo exterior.	Encienda primero el anillo interior.	rior.
Hay un área oscura en la zona múltiple.	Es normal que haya un área oscura en la zona múltiple.
Los sensores se calientan. El utensilio de cocina es demasiado grande o está colocado demasiado cerca de los man-dos.	Coloque los utensilios de cocina de gran tamaño en las zonas traseras si fuera posible.
se enciende.	La desconexión automática está activada.	Apague la placa y vuelva a encenderla.
se enciende.	El dispositivo de seguridad para niños está activado.	Consulte "Uso diario".
y un número se encienden.	Se ha producido un error en la placa.	Desenchufe la placa de la toma de corriente durante unos minutos. Desconecte el fusible del sistema eléctrico. Vuelva a conectarlo. Si vuelve a aparecer póngase en contacto con el Centro de servicio técnico.

SI NO ENCUENTRA UNA SOLUCIÓN...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o el centro de servicio técnico. Facilite la información de la placa de características. Indique también el código de tres dígitos de la placa vitrocerámica (se encuentra en la esquina de la superficie vitrocerámica) y el mensaje de error que aparezca. Asegúrese de que maneja la placa de cocción adecuadamente. De lo

INSTALACIÓN

contrario, el personal del servicio técnico o del distribuidor facturará la reparación efectuada, incluso en el caso de que el aparato se encuentre en periodo de garantía. Las instrucciones sobre servicio técnico y condiciones de garantía se encuentran en el folleto de garantía que se suministra con el aparato.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

ANTES DE LA INSTALACIÓN

Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

CABLE DE CONEXIÓN

- La placa de cocción se suministra con un cable de conexión.

- Para sustituir el cable de alimentación dañado utilice el siguiente (o superior) cable de alimentación: H05V2V2-F T mínimo a 90 °C.

Póngase en contacto con el servicio técnico local.

MONTAJE

Si utiliza una caja de protección (accesorio adicional) no es necesario el suelo protector directamente por debajo del aparato. El accesorio de la caja de protección puede no estar disponible en algunos países. Póngase en contacto con el proveedor local.

No se puede utilizar la caja de protección si se instala la placa de cocción encima de un horno.

DATOS TÉCNICOS

PLACA DE CARACTERÍSTICAS

Modelo ZEV6341XBA Número de producto (PNC) 949 492 124 00

Tipo 58 HAD 03 AO 220 - 240 V 50 - 60 Hz

Fabricado en Rumanía

N° ser. 6.4 kW

ZANUSSI

ESPECIFICACIONES DE LAS ZONAS DE COCCIÓN

Zona de cocción	Potencia nominal (ajuste de calor máximo) [W]	Diámetro de la zona de cocción [mm]
Anterior izquierda 750 / 2200 120 / 210
Posterior izquierda 1200 145
Anterior derecha 1200 145
Posterior derecha 1800 180

Para obtener un resultado de cocción óptimo, utilice utensilios de cocina con un diámetro no mayor al de la zona de cocción.

EFICACIA ENERGÉTICA

INFORMACIÓN DE PRODUCTO SEGÚN EU 66/2014

Identificación del modelo ZEV6341XBA
Tipo de placa de cocción Placa empotrada
Número de zonas de cocción	4
Tecnología de calentamiento	Resistencia radi-	ante
Diámetro de las zonas de cocción circulares (∅)	Anterior izquierdaPosterior izquierdaAnterior derechaPosterior derecha	21,0 cm.14,5 cm.14,5 cm.18,0 cm.
Consumo de energía por zona de cocción (EC electric cooking)	Anterior izquierdaPosterior izquierdaAnterior derechaPosterior derecha	174,5 Wh / kg202,3 Wh / kg202,3 Wh / kg181,4 Wh / kg
Consumo de energía de la placa de cocción (EC electric hob)	190,1 Wh / kg

Estos consejos la ayudarán a ahorrar energía al cocinar cada día.

• Cuando caliente agua, utilice solo la cantidad que necesite.
• En la medida de lo posible, cocine siempre con los utensilios de cocina tapados.

ASPECTOS MEDIOAMBIENTALES

• Coloque el utensilio de cocina sobre la zona de cocción antes de encenderla.
• La base del utensilio de cocina debe tener el mismo diámetro que la zona de cocción.
• Coloque los utensilios de cocina pequeños en zonas de cocción pequeñas.
• Coloque el utensilio de cocina directamente en el centro de la zona de cocción.
• Utilice el calor residual para mantener calientes los alimentos o derretirlos.

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados

con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

WWW.ZANUSSI.COM/SHOP
