GEBRUIKSAANWIJZING ZEV6341XBA ZANUSSI

NL Gebruiksaanwijzing 2 Kookplaat

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel of schade veroorzaakt door een verkeerde installatie of verkeerd gebruik. Bewaar de instructies altijd op een veilige en toegankelijke plaats voor toekomstig gebruik.

VEILIGHEID VAN KINDEREN EN KWETSBARE MENSEN

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.

- Laat kinderen niet met het apparaat spelen.

- Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.

- Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Het apparaat is heet.

- Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.

- Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

- Kinderen van 3 jaar en jonger moeten tijdens de werking van dit apparaat altijd uit te buurt worden gehouden.

ALGEMENE VEILIGHEID

- WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. U dient op te passen dat u de verwarmingselementen niet aanraakt. Houd kinderen jonger dan 8 jaar uit de buurt of onder permanent toezicht.

- Bedien het apparaat niet met een externe timer of een apart afstandbedieningssysteem.

• WAARSCHUWING: Zonder toezicht koken op een kookplaat met vet of olie kan gevaarlijk zijn en brandgevaar opleveren.
• Probeer brand NOOIT met water te blussen, maar schakel in plaats daarvan het apparaat uit en bedek de vlam bijv. met een deksel of blusdeken.
• LET OP: Er dient toezicht te worden gehouden op het bereidingsproces. Een kort bereidingsproces moet onder constant toezicht staan.
• WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookplaten.
• Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien ze heet kunnen worden.
• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Als de glaskeramische / glazen oppervlakte gebarsten is, schakel het apparaat dan uit om het risico op elektrische schokken te voorkomen.
• Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen.
• WAARSCHUWING: Gebruik alleen kookplaatbeschermers die door de fabrikant van het kookapparaat zijn ontworpen of door de fabrikant van het apparaat in de gebruiksinstructies als geschikt zijn aangegeven of kookplaatbeschermers die in het apparaat zijn geïntegreerd. Het gebruik van ongeschikte kookplaatbeschermers kan ongelukken veroorzaken.

VEILIGHEIDSVOORSCHRIFTEN

INSTALLATIE

WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.

• Houd de minimumafstand naar andere apparaten en units in acht.

• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.

• Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.
• Bescherm de bodem van het apparaat tegen stoom en vocht.
• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam wordt geopend.
• Als het apparaat geïnstalleerd is boven lades zorg er dan voor dat de ruimte tussen de

onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.

- De onderkant van het apparaat kan heet worden. Wij raden aan om een onbrandbaar scheidingspaneel te plaatsen onder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt.

AANSLUITING AAN HET ELEKTRICITEITSNET

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

- Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

- Dit apparaat moet worden aangesloten op een geaard stopcontact.

- Verzeker u ervan dat de stekker uit het stopcontact is getrokken, voordat u welke werkzaamheden dan ook uitvoert.

- Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur.

- Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ervoor zorgen dat de contactklem te heet wordt.

- Gebruik de juiste stroomkabel.

- Voorkom dat de stroomkabels verstrikt raken.

- Zorg ervoor dat er een schokbescherming wordt geïnstalleerd.

- Gebruik het klem om spanning op het snoer te voorkomen.

- Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei niet aanraakt als u het apparaat op de nabijgelegen contactdozen aansluit

- Gebruik geen meerwegstekkers en verlengsnoeren.

- Zorg dat u de hoofdstekker (indien van toepassing) of kabel niet beschadigt. Neem contact op met onze service-afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.

- De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

- Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

- Sluit de stroomstekker niet aan op een losse stroomaansluiting.

- Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

- Gebruik alleen de juiste isolatie-apparaten: stroomonderbrekers, zekeringen

(schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

- De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

GEBRUIK

WAARSCHUWING! Gevaar op letsel, brandwonden of elektrische schokken.

- Verwijder voor gebruik (indien van toepassing) de verpakking, labels en beschermfolie.

- Gebruik dit apparaat in een huishoudelijke omgeving.

- De specificatie van het apparaat mag niet worden veranderd.

- Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

- Laat het apparaat tijdens het gebruik niet onbeheerd achter.

- Zet de kookzone op "uit" na elk gebruik.

- Leg geen bestek of pannendeksels op de kookzones. Deze kunnen heet worden.

- Bedien het apparaat niet met natte handen of als het contact maakt met water.

- Het apparaat mag niet worden gebruikt als werkblad of aanrecht.

- Sluit het apparaat direct af van de stroomtoevoer als het oppervlak van het apparaat gebroken is. Dit om elektrische schokken te voorkomen.

- Als u eten in de hete olie doet, kan het spatten.

WAARSCHUWING! Risico op brand en explosie

- Verhitte vetten en olie kunnen ontvlambare damp afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vet en olie als u er mee kookt.

- De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken.

- Gebruikte olie die voedselresten bevat kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.

- Plaats geen ontvlambare producten of gerechten die vochtig zijn gemaakt met ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING! Risico op schade aan het apparaat.

• Zet geen heet kookgerei op het bedieningspaneel.
• Leg geen hete deksel op het glazen oppervlak van de kookplaat.
• Laat kookgerei niet droogkoken.
• Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschadigen.
• Activeer de kookzones niet met lege pannen of zonder pannen erop.
• Geen aluminiumfolie op het apparaat leggen.
• Pannen van gietijzer, aluminium of met beschadigde bodems kunnen krassen veroorzaken in het glas / glaskeramiek. Til deze voorwerpen altijd op als u ze moet verplaatsen op de kookplaat.
• Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer.

ONDERHOUD EN REINIGING

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt.

• Trek voor onderhoudswerkzaamheden de stekker uit het stopcontact.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen.
• Reinig het apparaat met een vochtige zachte doek. Gebruik alleen neutrale reinigingsmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

VERWIJDERING

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

SERVICEDIENST

• Neem contact op met een erkende servicedienst voor reparatie van het apparaat.
• Gebruik uitsluitend originele reserveonderdelen.

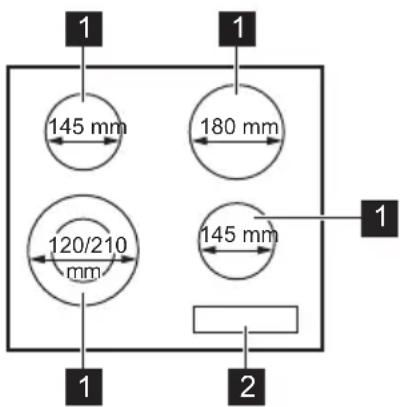

1 145 mm 180 mm 120/210 mm 145 mm 1 1 2

1 Kookzone
2 Bedieningspaneel

BEDIENINGSPANEEEL LAY-OUT

1 - + 8 ① - + 8 8- + 8- +

Gebruik de tiptoetsen om het apparaat te bedienen. De displays, indicatielampjes en geluiden tonen welke functies worden gebruikt.

	Tiptoets	Functie Opmerking
1	1	AAN/UIT De kookplaat in- en uitschakelen.
2	◎	- Het in- en uitschakelen van de buitenste ring.
3	- Kookstanddisplay De kookstand weergeven.
4	+/-	- Het instellen van de kookstand.

KOOKSTANDDISPLAYS

Display Beschrijving
0	De kookzone is uitgeschakeld.
1 - 9	De kookzone wordt gebruikt.
E + cijfer	Er is een storing.
H	Er is nog een kookzone heet (restwarmte).
L	Het kinderslot functie is in werking.
-	Automatisch uitschakelen-functie is in werking.

RESTWARMTE-INDICATIE

WAARSCHUWING! Er bestaat verbrandingsgevaar door restwarmte.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

IN- OF UITSCHAKELEN

Raak ① seconde aan om de kookplaat in- of uit te schakelen.

De functie schakelt de kookplaat automatisch uit als:

• alle kookzones zijn uitgeschakeld.
• u de kookstand niet instelt nadat u de kookplaat hebt ingeschakeld.
• u iets hebt gemorst of iets langer dan 10 seconden op het bedieningspaneel hebt gelegd (een pan, doek, etc.). Er klinkt een geluidssignaal en de kookplaat wordt uitgeschakeld. Verwijder het voorwerp of reinig het bedieningspaneel.
• u een kookzone niet uitschakelt of de kookstand verandert. Na enige tijd gaat branden en wordt de kookplaat uitgeschakeld.

De verhouding tussen kookstand en de tijd waarna de kookplaat uitschakelt:

Kookstand	De kookplaat wordt uitgeschakeld na
1 - 2 6 uur
3 - 4 5 uur
5 4 uur
6 - 9 1,5 uur

DE KOOKSTAND

+ aanraken om te verhogen. - aanraken om te verlagen. Raak + tegelijkertijd aan om de kookzone uit te schakelen.

AANWIJZINGEN EN TIPS

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

IN- EN UITSCHAKELEN VAN DE BUITENSTE RINGEN

Het verwarmingsvlak kan worden aangepast aan de grootte van de pannen.

Tiptoets gebruiken: Ⓞ

Om de buitenste ring in te schakelen: raak de tiptoets aan. Het controlelampje gaat branden.

Om de buitenste ring uit te schakelen: raak de tiptoets aan tot het indicatielampje uit gaat.

HET KINDERSLOT

Deze functie voorkomt dat het kooktoestel onbedoeld wordt gebruikt.

Om de functie in te schakelen: schakel de kookplaat in met 1 Stel geen kookstand in. Raak gedurende 4 seconden aan van de twee voorste kookzones.. gaat branden. Schakel de kookplaat uit met 1

Om de functie uit te schakelen: schakel de kookplaat in met 1 Stel geen kookstand in. Raak gedurende 4 seconden aan van de twee voorste kookzones. gaat branden. Schakel de kookplaat uit met 1

De functie gedurende één kooksessie

onderdrukken schakel de kookplaat in met ① gaat aan. Raak gedurende 4 seconden aan van de twee voorste kookzones. Stel de kookstand in binnen 10 seconden. U kunt het kooktoestel bedienen. Als u de kookplaat uitschakelt met ① treedt de functie weer in werking.

KOOKGEREI

De bodem van het kookgerei moet zo dik en vlak mogelijk zijn.

Kookgerei gemaakt van geëmailleerd staal of met aluminium of koperen bodems, kunnen tot verkleuringen leiden van de glazen keramische kookplaat.

VOORBEELDEN VAN KOOKTOEPASSINGEN

De gegevens in de volgende tabel dienen slechts als richtlijn.

Kookstand Gebruik om: Tijd (min) Tips
1 Bereide gerechten warmhouden. zoals	nodig	Een deksel op het kookgerei doen.
1 - 2 Hollandaisesaus, smelten: boter, chocolade, gelatine.	5 - 25 Van tijd tot tijd mengen.
1 - 2 Stollen: luchtige omeletten, ge-bakken eieren.	10 - 40	Met deksel bereiden.
2 - 3 Zachtjes aan de kook brengen van rijst en gerechten op melkba-sis, reeds bereide gerechten op-warmen.	25 - 50	Voeg minstens tweemaal zoveel vloeistof toe als rijst, melkger-echten tijdens het bereiden tus-sendoor roeren.
3 - 4 Stomen van groenten, vis en vlees.	20 - 45	Een paar eetlepels vocht toevoe-gen.
4 - 5 Aardappelen stomen. 20 -	60	Gebruik max. 1/4 l water voor 750 g aardappelen.
4 - 5 Bereiden van grotere hoeveelhe-den voedsel, stoofschotels en soepen.	60 - 150	Tot 3 l vloeistof plus ingrediënt-en.
6 - 7 Lichtjes braden: kalfsoester, cor-don bleu van kalfsvlees, kotelet-ten, rissoles, worstjes, lever, roux, eieren, pannenkoeken, donuts.	zoals nodig	Halverwege de bereidingstijd omdraaien.
7 - 8 Door-en-door gebraden, opge-bakken aardappelen, lendenbief-stukken, steaks.	5 - 15 Halverwege de bereidingstijd omdraaien.
9 Aan de kook brengen van water, pasta koken, aanbraden van vlees (goulash,stoofvlees), frituren van friet.

ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

ALGEMENE INFORMATIE

• Reinig de kookplaat na elk gebruik.
• Gebruik altijd pannen met een schone bodem.

• Krassen of donkere vlekken op de oppervlakte hebben geen invloed op de werking van de kookplaat.

• Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.

• Gebruik een speciale schraper voor de glazen plaat.

DE KOOKPLAAT SCHOONMAKEN

• Verwijder direct: gesmolten plastic, gesmolten folie, suiker en suikerhoudende gerechten.
  Anders kan het vuil de kookplaat beschadigen.
  Doe voorzichtig om brandwonden te voorkomen.

Plaats de speciale schraper schuin op de glazen plaat en verwijder resten door het blad over het oppervlak te schuiven.

- Verwijder nadat de kookplaat voldoende is afgekoeld: kalk- en waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Reinig de kookplaat met een vochtige doek en een

beetje niet-schurend reinigingsmiddel. Droog de kookplaat na reiniging af met een zachte doek.

- Verkleuring glanzende metalen verwijderen: reinig het glazen oppervlak met een doek en een oplossing van water met azijn.

PROBLEEMOPLOSSING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Probleem Mogelijke	oorzaak Oplossing
U kunt de kookplaat niet in-schakelen of bedienen.	De kookplaat is niet aangeslo-ten op een stopcontact of is niet goed geïnstalleerd.	Controleer of de kookplaat go-ed is aangesloten op het licht-net. Raadpleeg het aansluitdiagram.
De zekering is doorgeslagen.	Controleer of de zekering de	oorzaak van de storing is. Als de zekeringen keer op keer doorslaan, neemt u contact op met een erkende installateur.
Schakel de kookplaat opnieuw		in en stel de kookstand binnen 10 seconden in.
U hebt twee of meer tiptoetsen	tegelijk aangeraakt.	Raak slechts één tiptoets tegelijk aan.
Er ligt water of vetspatten op	het bedieningspaneel.	Reinig het bedieningspaneel.
Er klinkt een geluidssignaal en de kookplaat wordt uitgeschakeld.Er weerklinkt een geluids-signaal als de kookplaat wordt uitgeschakeld.	U hebt een of meer tiptoetsen afgedekt.	Verwijder het voorwerp van de tiptoetsen.
De kookplaat schakelt uit.	U hebt iets op de tiptoets 1geplaatst.	Verwijder het object van de tiptoets.
De restwarmte-indicator gaat niet aan.	De zone is niet heet, omdat hij slechts kortstondig is bediend.	Als de kookzone lang genoeg in werking is geweest om heet te zijn, neemt u contact op met de klantenservice.
U kunt de buitenste ring niet inschakelen.	Schakel eerst de binnenring in.
Er is een donker deel op de meervoudige zone.	Het is normaal dat er een donker deel is op de meervoudige zone.
De sensorvelden worden warm.	Het kookgerei is te groot of staat te dicht bij het bedieningspaneel.	Plaats groter kookgerei op de achterste kookzones indien no-dig.
- gaat branden.	De automatische uitschakeling is in werking getreden.	Schakel de kookplaat uit en weer in.
L gaat branden.	De functie kinderbeveiliging is in werking.	Raadpleeg het hoofdstuk 'Dag- elijks gebruik'.
E en een getal gaat branden.	Er heeft zich een fout in de kookplaat voorgedaan.	Ontkoppel de kookplaat enige tijd van de stroomtoevoer. Ont-koppel de zekering uit het elek-trische systeem van het huis. Sluit het apparaat opnieuw aan. Als E weer gaat bran-den, neem dan contact op met de klantenservice.

ALS U HET PROBLEEM NIET KUNT OPLOSSEN...

Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling. Zie voor deze gegevens het typeplaatje. Geef ook de driecijferige code voor het glaskeramiek (bevindt zich op de hoek van het glazen oppervlak) en de foutmelding die wordt weergegeven. Verzeker u ervan dat u de kookplaat

correct gebruikt heeft. Bij onjuist gebruik van het apparaat wordt het bezoek van de onderhoudstechnicus van de klantenservice of de vakhandelaar in rekening gebracht, zelfs tijdens de garantieperiode. De instructies over het service center en de garantiebepalingen vindt u in het garantieboekje.

MONTAGE

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

VOOR MONTAGE

Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat.

Serienummer ....

INGEBOUWDE KOOKPLATEN

Inbouwkookplaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in geschikte inbouwunits of werkbladen die aan de normen voldoen.

AANSLUITKABEL

- De kookplaat is voorzien van een aansluitsnoer.

- Vervang de beschadigde voedingskabel door het volgende netsnoer (of hoger): H05V2V2-F T min. 90°C. Neem contact op met een klantenservice bij u in de buurt.

ASSEMBLAGE

Als u een beveiligingsdoos (een additioneel toebehoren) gebruikt, is de beschermingsvloer onder het fornuis niet noodzakelijk. De beveiligingsdoos is als toebehoren niet in elk land verkrijgbaar. Neem contact op met uw plaatselijke leverancier.

U kunt de beveiligingsdoos niet gebruiken als u de kookplaat boven een oven installeert.

TECHNISCHE GEGEVENS

TYPEPLAATJE

Model ZEV6341XBA PNC productnummer 949 492 124 00

Type 58 HAD 03 AO 220 - 240 V 50 - 60 Hz

Vervaardigd in Roemenië

Serienr. 6.4 kW

ZANUSSI

SPECIFICATIE KOOKZONES

Kookzone	Nominaal vermogen (max warmte-in-stelling) [W]	Diameter van de kookzone [mm]
Linksvoor 750 / 22	00 120 / 210
Linksachter 1200	145
Rechtsvoor 1200	145
Rechtsachter 1800	180

Gebruik voor optimale kookresultaten kookgerei dat niet groter is dan de diameter van de kookzone.

PRODUCTINFORMATIE VOLGENS EU 66/2014

Modelidentificatie ZEV6341XBA
Type kooktoestel Ingebouwde kook-		plaat
Aantal kookzones 4
Verwarmingstechnologie Stralingswarmte
Diameter ronde kookzones (∅)	Linksvoor	21,0 cm
	Linksachter	14,5 cm
	Rechtsvoor	14,5 cm
	Rechtsachter	18,0 cm
Energieverbruik per kookzone (EC electric cooking)	Linksvoor	174,5 Wh / kg
	Linksachter	202,3 Wh / kg
	Rechtsvoor	202,3 Wh / kg
	Rechtsachter	181,4 Wh / kg
Energieverbruik van de kook-plaat (EC electric hob)	190,1 Wh / kg

U kunt elke dag energie besparen tijdens het koken door de onderstaande tips te volgen.

• Warm alleen de hoeveelheid water op die u nodig heeft.
• Doe indien mogelijk altijd een deksel op de pan.

MILIEUBESCHERMING

• Zet uw kookgerei op de kookzone voordat u deze activeert.
• De bodem van het kookgerei moet dezelfde afmeting hebben als de kookzone.
• Zet kleiner kookgerei op kleinere kookzones.
• Plaats het kookgerei precies in het midden van de kookzone.
• Gebruik de restwarmte om het eten warm te houden of te smelten.

Recycle de materialen met het symbool .Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
