MANUAL DE USUARIO SDM-S94 SONY

IMPORTANTE Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

1 Press the MENU button.

4 Press the MENU button.

IMPORTANTE Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

IMPORTANTE Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Monitor de computador

en color LCD TFT SDM-S74

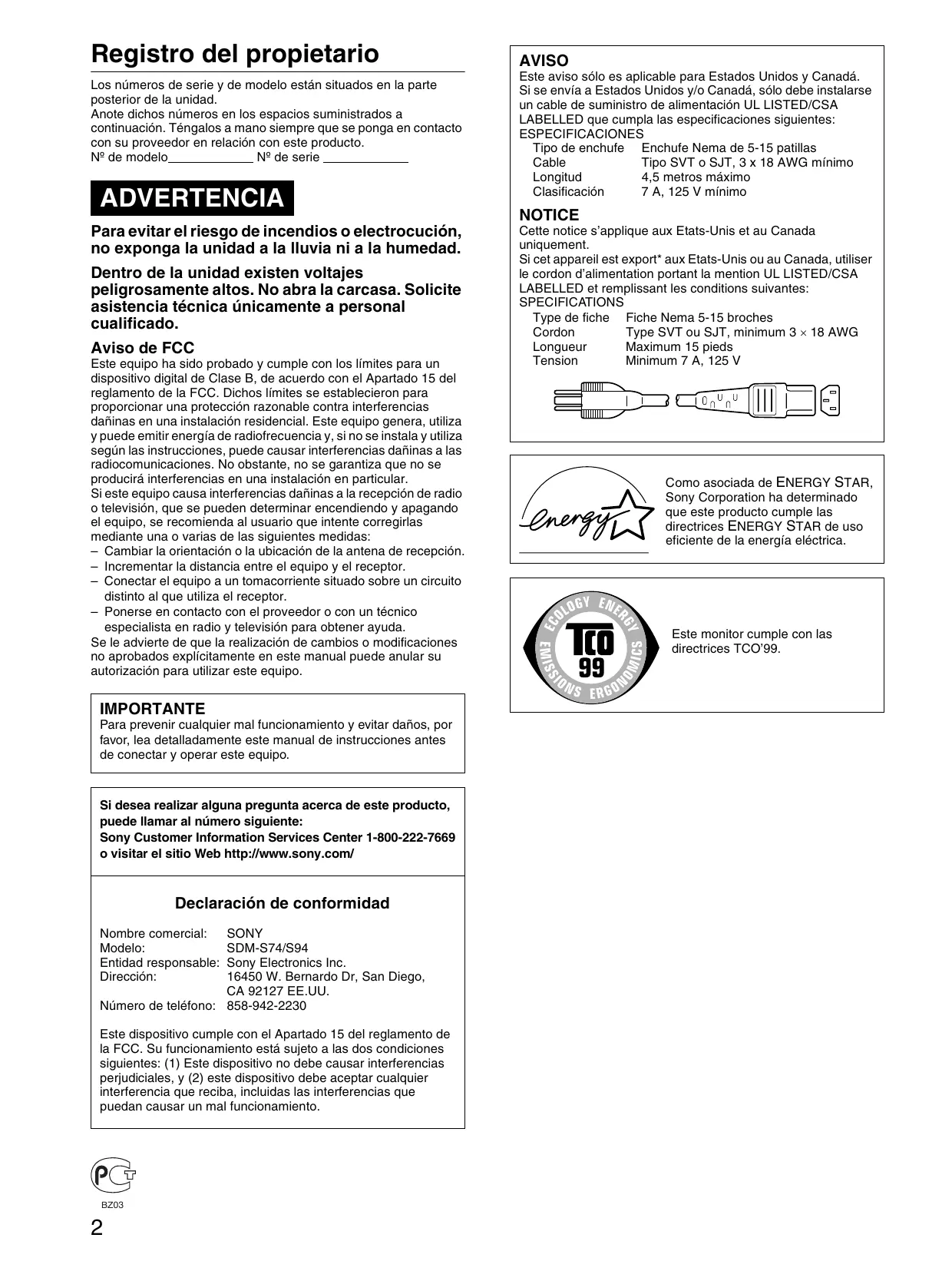

Registro del propietario

Los números de serie y de modelo están situados en la parte posterior de la unidad. Anote dichos números en los espacios suministrados a continuación. Téngalos a mano siempre que se ponga en contacto con su proveedor en relación con este producto. Nº de serie Nº de modelo

ADVERTENCIA Para evitar el riesgo de incendios o electrocución, no exponga la unidad a la lluvia ni a la humedad.

Dentro de la unidad existen voltajes peligrosamente altos. No abra la carcasa. Solicite asistencia técnica únicamente a personal cualificado. Aviso de FCC Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con el Apartado 15 del reglamento de la FCC. Dichos límites se establecieron para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza según las instrucciones, puede causar interferencias dañinas a las radiocomunicaciones. No obstante, no se garantiza que no se producirá interferencias en una instalación en particular. Si este equipo causa interferencias dañinas a la recepción de radio o televisión, que se pueden determinar encendiendo y apagando el equipo, se recomienda al usuario que intente corregirlas mediante una o varias de las siguientes medidas: – Cambiar la orientación o la ubicación de la antena de recepción. – Incrementar la distancia entre el equipo y el receptor. – Conectar el equipo a un tomacorriente situado sobre un circuito distinto al que utiliza el receptor. – Ponerse en contacto con el proveedor o con un técnico especialista en radio y televisión para obtener ayuda. Se le advierte de que la realización de cambios o modificaciones no aprobados explícitamente en este manual puede anular su autorización para utilizar este equipo.

IMPORTANTE Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Si desea realizar alguna pregunta acerca de este producto, puede llamar al número siguiente:

Sony Customer Information Services Center 1-800-222-7669 o visitar el sitio Web http://www.sony.com/

Declaración de conformidad

Nombre comercial: Modelo: Entidad responsable: Dirección:

Sony Electronics Inc. 16450 W. Bernardo Dr, San Diego, CA 92127 EE.UU. Número de teléfono: 858-942-2230 Este dispositivo cumple con el Apartado 15 del reglamento de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no debe causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluidas las interferencias que puedan causar un mal funcionamiento.

AVISO Este aviso sólo es aplicable para Estados Unidos y Canadá.

Si se envía a Estados Unidos y/o Canadá, sólo debe instalarse un cable de suministro de alimentación UL LISTED/CSA LABELLED que cumpla las especificaciones siguientes: ESPECIFICACIONES Tipo de enchufe Enchufe Nema de 5-15 patillas Cable Tipo SVT o SJT, 3 x 18 AWG mínimo Longitud 4,5 metros máximo Clasificación 7 A, 125 V mínimo

Como asociada de ENERGY STAR,

Sony Corporation ha determinado que este producto cumple las directrices ENERGY STAR de uso eficiente de la energía eléctrica.

Este monitor cumple con las directrices TCO’99.

Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Identificación de componentes y controles. . . . . . . . . . . . . . . . . . . . 5

Configuración. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Configuración 1: Conexión de los cables de señal de vídeo . . . . . 6 Configuración 2: Conexión del cable de alimentación . . . . . . . . . . 7 Configuración 3: Fijación de los cables y cierre de la cubierta posterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Configuración 4: Encendido del monitor y el ordenador . . . . . . . . 9 Configuración 5: Ajuste de la inclinación . . . . . . . . . . . . . . . . . . . 10 Selección de la señal de entrada (botón INPUT). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Personalización del monitor . . . . . . . . . . . . . . . . . . . . . .11

• Macintosh es una marca comercial con licencia de Apple Computer, Inc., registrada en EE.UU. y en otros países.

• Windows es una marca comercial registrada de Microsoft Corporation en Estados Unidos y otros países. • IBM PC/AT y VGA son marcas comerciales registradas de IBM Corporation de EE.UU. • VESA y DDC son marcas comerciales de Video Electronics Standards Association. • ENERGY STAR es una marca registrada de EE.UU. • Adobe y Acrobat son marcas comerciales de Adobe Systems Incorporated. • El resto de nombres de productos mencionados pueden ser marcas comerciales o marcas comerciales registradas de sus respectivas compañías. • Además, “” y “” no se mencionan en cada caso en este manual.

Navegación por el menú. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Ajuste de la luz de fondo (RETROILUMIN) . . . . . . . . . . . . . . 12 6 Ajuste del contraste (CONTRASTE). . . . . . . . . . . . . . . . . . . . . . 12 Ajuste del nivel de negro de una imagen (BRILLO) . . . . . . . . . 12 Ajuste de la nitidez y la posición de la imagen (PANTALLA) (sólo para señales RVA analógicas). . . . . . . . . . . . . . . . . . . . . . . . 13 Ajuste de la temperatura del color (COLOR). . . . . . . . . . . . . . . 14 Cambio del valor de gama (GAMMA). . . . . . . . . . . . . . . . . . . . 15 Cambio de la posición del menú (POSICIÓN MENÚ) . . . . . . . 15 Cambio automático de la entrada (SIN SEÑAL ENTR) . . . . . . 15 Selección del idioma de los menús en pantalla (LANGUAGE) 15 0 Restauración de los datos de ajuste a los valores predeterminados (REST) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Bloqueo de los menús y de los controles (BLOQ DE AJUSTES) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . .16

Función de ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Reducción del consumo de energía (modo ECO) . . . . . . . . . . . . . 17 Función de ajuste automático de la calidad de imagen (sólo para señales RVA analógicas). . . . . . . . . . . . . . . . . . . . . . . . 17

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . .18

Mensajes en pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Problemas y soluciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Función de autodiagnóstico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

REFERENCIA DE TERMINOLOGIA . . . . . . . . . . . . . . . . . . . . . . . 23
