MANUALE UTENTE SDM-S94 SONY

AJUSTE U S UA R I O R

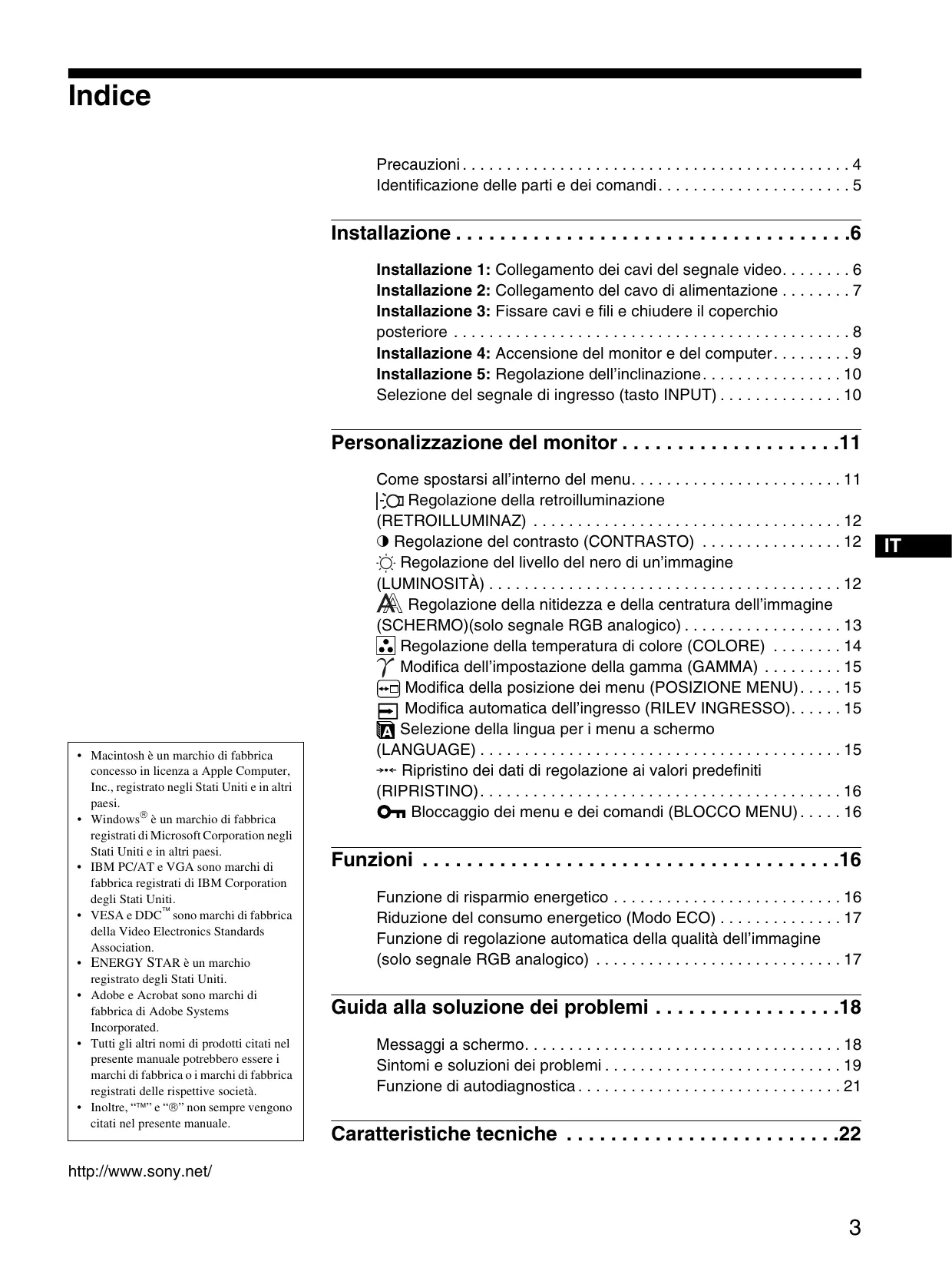

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Installazione 1: Collegamento dei cavi del segnale video. . . . . . . . 6 Installazione 2: Collegamento del cavo di alimentazione . . . . . . . . 7 Installazione 3: Fissare cavi e fili e chiudere il coperchio posteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Installazione 4: Accensione del monitor e del computer . . . . . . . . . 9 Installazione 5: Regolazione dell’inclinazione. . . . . . . . . . . . . . . . 10 Selezione del segnale di ingresso (tasto INPUT) . . . . . . . . . . . . . . 10

Personalizzazione del monitor . . . . . . . . . . . . . . . . . . . .11

• Macintosh è un marchio di fabbrica concesso in licenza a Apple Computer, Inc., registrato negli Stati Uniti e in altri paesi. • Windows è un marchio di fabbrica registrati di Microsoft Corporation negli Stati Uniti e in altri paesi. • IBM PC/AT e VGA sono marchi di fabbrica registrati di IBM Corporation degli Stati Uniti. • VESA e DDC sono marchi di fabbrica della Video Electronics Standards Association. • ENERGY STAR è un marchio registrato degli Stati Uniti. • Adobe e Acrobat sono marchi di fabbrica di Adobe Systems Incorporated. • Tutti gli altri nomi di prodotti citati nel presente manuale potrebbero essere i marchi di fabbrica o i marchi di fabbrica registrati delle rispettive società. • Inoltre, “” e “” non sempre vengono citati nel presente manuale.

Precauzioni Avvertimento sui collegamenti dell’alimentazione • Utilizzare il cavo di alimentazione in dotazione. In caso contrario, assicurarsi che il cavo utilizzato sia compatibile con la tensione operativa locale. Per gli utenti negli Stati Uniti Se non viene utilizzato il cavo adeguato, il monitor non sarà conforme agli standard FCC. Per gli utenti nel Regno Unito Se il monitor viene utilizzato nel Regno Unito, utilizzare il cavo di alimentazione appropriato per il Regno Unito. Esempio di tipi di spine

solo 240 V CA L’apparecchio deve essere installato vicino ad una presa facilmente accessibile.

Installazione Non installare né lasciare il monitor: • in luoghi soggetti a temperature eccessivamente elevate, ad esempio in prossimità di radiatori, condotti d’aria calda o alla luce solare diretta. L’esposizione del monitor a temperature elevate, come in prossimità di condotti d’aria calda o all’interno di un’auto parcheggiata al sole, potrebbe causare la deformazione del rivestimento del monitor o problemi di funzionamento. • in luoghi soggetti a scosse o vibrazioni meccaniche. • in prossimità di apparecchiature che generano forti campi magnetici, quali televisori o altri apparecchi ad uso domestico. • in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad esempio in prossimità di finestre aperte o di uscite. Se il monitor viene installato temporaneamente in un luogo aperto, assicurarsi di prendere le adeguate precauzioni contro sporco e polvere. Diversamente, è possibile che si verifichino problemi di funzionamento irreparabili.

Manutenzione dello schermo LCD • Non lasciare lo schermo LCD rivolto verso il sole poiché potrebbe venire danneggiato. Prendere le dovute precauzioni se il monitor viene posizionato in prossimità di una finestra. • Non esercitare alcuna pressione sullo schermo LCD né graffiarlo. Non appoggiare oggetti pesanti sullo schermo LCD, onde evitare che perda uniformità o che si verifichino problemi di funzionamento. • Se il monitor viene utilizzato in un luogo freddo, è possibile che sullo schermo appaia un’immagine residua. Ciò non indica un problema di funzionamento, lo schermo torna alle condizioni normali non appena la temperatura raggiunge un livello di utilizzo normale. • Se un fermo immagine viene visualizzato per un periodo prolungato, potrebbe apparire momentaneamente un’immagine residua che sparirà in poco tempo. • Durante il funzionamento, il pannello LCD si scalda. Ciò non indica un problema di funzionamento.

Nonostante lo schermo LCD sia stato costruito seguendo una tecnologia ad alta precisione, è possibile che presenti costantemente piccoli punti neri o luminosi (rossi, blu o verdi) oppure strisce colorate irregolari o fenomeni di luminosità. Non si tratta di un problema di funzionamento. (Punti effettivi: oltre 99,99%)

Manutenzione • Prima di pulire il monitor, assicurarsi di scollegare il cavo di alimentazione dalla presa di rete. • Per pulire lo schermo LCD, utilizzare un panno morbido. Se viene utilizzata una soluzione detergente per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo LCD. • Per pulire il rivestimento, il pannello e i comandi, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di polvere o spugnetta abrasiva né solventi come alcool o benzene. • Non strofinare, toccare o tamburellare sulla superficie dello schermo LCD con oggetti abrasivi o appuntiti come una penna a sfera o un cacciavite onde evitare di graffiare il cinescopio a colori. • Si noti che i materiali impiegati e il rivestimento dello schermo LCD potrebbero deteriorarsi se il monitor viene esposto a solventi volatili quali gli insetticidi o se rimane in contatto a lungo con gomma o materiali in vinile.

Trasporto • Durante il trasporto, scollegare tutti i cavi dal monitor e afferrare saldamente entrambi i lati del display LCD prestando attenzione a non graffiare lo schermo. Se il monitor dovesse cadere, si potrebbero causare danni alle persone o al monitor stesso. • Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale.

Smaltimento del monitor • Non smaltire il monitor insieme ai normali rifiuti domestici. • Il tubo a fluorescenza utilizzato per questo monitor contiene mercurio. Lo smaltimento del monitor deve quindi essere effettuato in conformità alle norme sanitarie locali.

Identificazione delle parti e dei comandi Per ulteriori informazioni, consultare le pagine indicate tra parentesi. Le illustrazioni del monitor riportate in questa pagina si riferiscono al modello SDM-S74.

Parte anteriore del display LCD MENU

1 Interruttore 1 (alimentazione) e indicatore 1 (alimentazione) (pagine 9, 17, 21) Utilizzare questo interruttore per accendere il monitor quando l’indicatore 1 (alimentazione) si illumina in rosso. Per spegnere il monitor, premere nuovamente l’interruttore. Se l’indicatore 1 (alimentazione) non si illumina, premere l’interruttore MAIN POWER (6). 2 Tasto MENU (pagine 11, 12) Questo tasto consente di attivare e disattivare la schermata del menu. 3 Tasti m/M (pagina 12) Utilizzare questi tasti per selezionare le voci di menu e per effettuare le regolazioni. Inoltre, questi tasti consentono di commutare il segnale di ingresso video tra INPUT1 e INPUT2 quando due computer sono collegati al monitor (disponibile solo se il menu è disattivato). 4 Tasto OK (pagina 12) Utilizzare questo tasto per attivare la voce di menu e le regolazioni selezionate mediante i tasti m/M (3). 5 Tasto ECO (pagina 16) Utilizzare questo tasto per ridurre il consumo energetico.

6 Interruttore MAIN POWER (pagina 9) Utilizzare questo interruttore per attivare o disattivare l’alimentazione principale del monitor.

Installazione Prima di utilizzare il monitor, controllare che nella confezione siano contenuti i seguenti articoli: • Display LCD • Cavo di alimentazione • Cavo del segnale video HD15-HD15 (RGB analogico) • Cavo del segnale video DVI-D (RGB digitale) • CD-ROM (software di utilità per Windows/Macintosh, istruzioni per l’uso e così via) • Garanzia • Guida all’installazione rapida

Installazione 1: Collegamento dei cavi del segnale video • Prima di effettuare i collegamenti, spegnere l’apparecchio e il computer. • Se il computer viene collegato al connettore di ingresso HD15 (RGB analogico) del monitor, fare riferimento a “Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)”. (pagina 7) Note • Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli. • Controllare l’allineamento del connettore HD15 onde evitare il piegamento dei piedini del connettore del cavo del segnale video.

7 Connettore AC IN (pagina 7) Questo connettore consente di collegare il cavo di alimentazione (in dotazione). 8 Connettore di ingresso DVI-D (RGB digitale) (pagina 7) Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev. 1.0. 9 Connettore di ingresso HD15 (RGB analogico) (pagina 7) Questo connettore trasmette i segnali video RGB analogici (0,700 Vp-p, positivo) e i segnali SYNC. 0 Fermacavo (pagina 8) Utilizzare questo accessorio per fissare cavi e fili all’apparecchio.

1 Rimuovere il coperchio posteriore. 2 Inclinare il display in avanti.

Coperchio posteriore

Collegamento a un computer dotato di connettore di uscita DVI (RGB digitale)

x Collegamento ad un computer Macintosh

Collegare il computer al connettore di ingresso DVI-D del monitor (RGB digitale) utilizzando il cavo del segnale video DVI-D (RGB digitale) in dotazione.

al connettore di ingresso HD 15 (RGB analogico)

al connettore di ingresso DVI-D (RGB digitale)

cavo del segnale video al connettore di HD15-HD15 (RGB analogico) (in dotazione) uscita HD15 (RGB analogico) del computer

al connettore di uscita DVI (RGB digitale) del computer

Cavo del segnale video DVI-D (RGB digitale) (in dotazione)

Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)

Computer Macintosh Se si collega un computer Macintosh, utilizzare un adattatore (non in dotazione), se necessario. Collegare l’adattatore al computer prima di collegare il cavo del segnale video.

Utilizzando il cavo del segnale video HD15-HD15 (RGB analogico) in dotazione, collegare il computer al connettore di ingresso HD 15 del monitor (RGB analogico).

Installazione 2: Collegamento del cavo di alimentazione

Collegare il computer facendo riferimento alle illustrazioni riportate di seguito.

1 Collegare saldamente il cavo di alimentazione in

x Collegamento ad un computer IBM PC/AT o compatibile

2 Collegare saldamente l’altra estremità ad una presa

dotazione al connettore AC IN del monitor.

al connettore di ingresso HD 15 (RGB analogico)

al connettore di uscita HD15 (RGB analogico) del computer

Computer IBM PC/AT o compatibile

cavo del segnale video HD15-HD15 (RGB analogico) (in dotazione)

ad una presa di rete

cavo di alimentazione (in dotazione)

2, 3 ad una presa di rete

Coperchio del supporto

cavo di alimentazione (in dotazione) Fermacavo

Installazione 3: Fissare cavi e fili e chiudere il coperchio posteriore

1 Rimuovere il coperchio del supporto. 4

2 Fissare il cavo di alimentazione e i cavi del segnale

Coperchio posteriore

video utilizzando il fermacavo situato sul rivestimento (SDM-S74). Fissare il cavo del segnale video utilizzando il fermacavo situato sul rivestimento (SDM-S94).

3 Inserire i cavi nel supporto, quindi fissarli utilizzando il fermacavo (SDM-S74). Inserire il cavo di alimentazione attraverso il foro nella parte sinistra del supporto, quindi raccogliere insieme e fissare il cavo di alimentazione e i cavi del segnale video utilizzando i fermacavi situati all’interno (SDM-S94).

4 Applicare nuovamente il coperchio del supporto, quindi posizionare il coperchio posteriore facendolo scorrere verso il basso. Assicurarsi che i cavi fuoriescano dall’apertura nella parte inferiore del coperchio del supporto affinché quest’ultimo venga posizionato in maniera corretta.

1, 4 Coperchio del supporto

Installazione 4: Accensione del monitor e del computer 1 Premere l’interruttore MAIN POWER sulla parte destra del monitor in direzione di [, se non è già stato premuto. Assicurarsi che l’indicatore 1 (alimentazione) si illumini in rosso.

MAIN POWER Nota L’impostazione predefinita dell’interruttore MAIN POWER al momento della vendita è la posizione di attivazione ([).

2 Premere l’interruttore 1 (alimentazione) sulla parte anteriore destra del monitor. L’indicatore 1 (alimentazione) si illumina in verde.

Se sullo schermo non appare alcuna immagine • Verificare che il cavo di alimentazione e il cavo del segnale video siano collegati in modo corretto.

• Se sullo schermo appare il messaggio “NO SEGNALE IN INGRESSO”: – Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse. – Controllare che l’impostazione del segnale di ingresso sia corretta premendo il tasto m/M (pagina 10). • Se sullo schermo appare il messaggio “CAVO SCOLLEGATO”: – Verificare che i cavi del segnale video siano collegati in modo corretto. – Controllare che l’impostazione del segnale di ingresso sia corretta premendo il tasto m/M (pagina 10). • Se sullo schermo appare il messaggio “FUORI GAMMA”: Collegare di nuovo il monitor utilizzato in precedenza. Quindi, regolare la scheda grafica del computer come indicato di seguito. SDM-S74/SDM-S94 RGB analogico

Frequenza orizzontale

Per ulteriori informazioni sui messaggi a schermo, vedere “Sintomi e soluzioni dei problemi” a pagina 19.

3 Accendere il computer. 4 Per selezionare il segnale di ingresso desiderato, premere il tasto m/M. L’immagine di ingresso selezionata viene visualizzata sullo schermo. Per ulteriori informazioni, vedere “Selezione del segnale di ingresso (tasto INPUT)” a pagina 10.

Non sono richiesti driver specifici Il monitor supporta lo standard Plug & Play “DDC” e rileva automaticamente tutte le informazioni video. Non è richiesta l’installazione di driver specifici sul computer. Alla prima accensione del computer dopo il collegamento del monitor, è possibile che venga visualizzata la procedura guidata di configurazione. In tal caso, seguire le istruzioni a schermo. Viene selezionato automaticamente il monitor Plug & Play in modo che sia possibile utilizzarlo. La frequenza verticale passa a 60 Hz. Poiché un eventuale sfarfallio dell’immagine non indica problemi di funzionamento del monitor, è possibile procedere all’utilizzo.

INPUT L’installazione del monitor è completa. Se necessario, utilizzare i comandi del monitor per regolare l’immagine (pagina 11).

Installazione 5: Regolazione dell’inclinazione

Selezione del segnale di ingresso

È possibile regolare il display entro gli angoli mostrati di seguito.

Premere i tasti m/M. Ad ogni pressione di tali tasti, il segnale di ingresso cambia.

Tenere il pannello LCD da entrambi i lati, quindi regolare l’angolazione dello schermo. INPUT circa 5°

Utilizzo ottimale del monitor Regolare l’angolazione visiva del monitor in base all’altezza della scrivania e della sedia, in modo da non avere il riflesso della luce direttamente negli occhi. Nota Procedere alla regolazione dell’inclinazione e dell'altezza dello schermo lentamente e con attenzione, assicurandosi di non urtare il monitor contro la scrivania.

Messaggio a schermo (visualizzato per circa 5 secondi nell’angolo superiore sinistro).

Configurazione del segnale di ingresso

INPUT1 : DVI-D Connettore di ingresso DVI-D (RGB digitale) per INPUT1

Connettore di ingresso HD15 (RGB analogico) per INPUT2

Personalizzazione del monitor Prima di procedere alle regolazioni Collegare il monitor e il computer, quindi accenderli. Per ottenere risultati ottimali, dopo che il monitor è stato collegato al computer e acceso, attendere circa 30 minuti prima di effettuare eventuali regolazioni. Tramite il menu a schermo è possibile effettuare numerose regolazioni.

Come spostarsi all’interno del menu Per visualizzare il menu principale, premere il tasto MENU. Vedere pagina 12 per ulteriori informazioni sull’utilizzo del tasto MENU. MENU

4 SCHERMO (pagina 13) Selezionare il menu SCHERMO per regolare la nitidezza (fase/pixel) o la centratura (posizione orizzontale/verticale) dell’immagine. 5 COLORE (pagina 14) Selezionare il menu COLORE per regolare la temperatura di colore dell’immagine. Tramite questo menu viene regolato il tono dello schermo. 6 GAMMA (pagina 15) Selezionare il menu GAMMA per modificare l’impostazione della tonalità di colore dell’immagine.

1 2 8 0 x 1 0 2 4 / 6 0Hz

EX I T Utilizzare i tasti m/M e OK per selezionare le icone raffigurate nell’illustrazione del menu principale riportata sopra. Vengono visualizzati i seguenti menu da 1 a qa. (Tenere premuto m per scorrere fino a visualizzare le icone del menu qa.)Vedere pagina 12 per ulteriori informazioni sull’utilizzo dei tasti m/M e OK. 1 RETROILLUMINAZ (pagina 12) Selezionare il menu RETROILLUMINAZ per regolare la luminosità della retroilluminazione. 2 CONTRASTO 6 (pagina 12) Selezionare il menu CONTRASTO per regolare il contrasto dell’immagine. 3 LUMINOSITÀ 8 (pagina 12) Selezionare il menu LUMINOSITÀ per regolare la luminosità dell’immagine (livello del nero).

7 POSIZIONE MENU (pagina 15) Selezionare il menu POSIZIONE MENU per modificare la posizione del menu a schermo. 8 RILEV INGRESSO (pagina 15) Selezionare il menu RILEV INGRESSO per cambiare automaticamente l'ingresso.

9 LANGUAGE (pagina 15) Selezionare LANGUAGE per cambiare la lingua utilizzata per i menu o i messaggi. 0 RIPRISTINO 0 (pagina 16) Ripristinare le regolazioni sui valori predefiniti.

qa BLOCCO MENU (pagina 16) Bloccare il controllo dei tasti, onde evitare di effettuare regolazioni o impostazioni accidentali.

1 2 8 0 x 1 0 2 4 / 6 0Hz EX I T

x Utilizzo dei tasti MENU, m/M, e OK 1 Visualizzazione del menu principale. Per visualizzare il menu principale, premere il tasto MENU.

MENU Regolazione della retroilluminazione (RETROILLUMINAZ) Se lo schermo è eccessivamente luminoso, regolare la retroilluminazione per renderne più chiara la visibilità. Nota Non è possibile regolare la retroilluminazione se il modo ECO è impostato su ALTO, MEDIO o BASSO (pagina 17).

2 Selezione del menu che si desidera regolare. Per visualizzare il menu desiderato, premere i tasti m/M. Per selezionare la voce di menu, premere OK.

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare (RETROILLUMINAZ), quindi premere il tasto OK. Il menu RETROILLUMINAZ viene visualizzato sullo schermo.

3 Premere i tasti m/M per regolare il livello della retroilluminazione, quindi premere il tasto OK.

3 Regolazione del menu. Per effettuare le regolazioni, premere i tasti m/M, quindi premere il tasto OK. Quando viene premuto il tasto OK, l’impostazione viene memorizzata, quindi l’apparecchio torna al menu precedente.

6 Regolazione del contrasto (CONTRASTO) Regolare il contrasto dell’immagine.

Nota Non è possibile regolare il contrasto se il modo ECO è impostato su ALTO, MEDIO o BASSO (pagina 17).

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

4 Chiusura del menu. Per tornare alla visualizzazione normale, premere una volta il tasto MENU. Se non viene premuto alcun tasto il menu si chiude automaticamente dopo circa 30 secondi. MENU

2 Premere i tasti m/M per selezionare 6 (CONTRASTO), quindi premere il tasto OK. Il menu CONTRASTO viene visualizzato sullo schermo.

3 Premere i tasti m/M per regolare il contrasto, quindi premere il tasto OK.

Regolazione del livello del nero di un’immagine (LUMINOSITÀ) Regolare la luminosità dell’immagine (livello di nero).

x Ripristino delle regolazioni sui valori predefiniti È possibile ripristinare le regolazioni mediante il menu RIPRISTINO. Per ulteriori informazioni sulle modalità di ripristino delle regolazioni, vedere 0 (RIPRISTINO) a pagina 16.

Nota Non è possibile regolare la luminosità se il modo ECO è impostato su ALTO, MEDIO o BASSO (pagina 17).

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare 8 (LUMINOSITÀ), quindi premere il tasto OK. Il menu LUMINOSITÀ viene visualizzato sullo schermo.

3 Premere i tasti m/M per regolare la luminosità, quindi premere il tasto OK.

Regolazione della nitidezza e della centratura dell’immagine (SCHERMO)(solo segnale RGB analogico) Nota Durante la ricezione di segnali RGB digitali dal connettore di ingresso DVI-D, non è necessario effettuare alcuna regolazione.

x Funzione di regolazione automatica della qualità dell’immagine Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell’immagine (fase/ pixel) vengono regolati automaticamente, assicurando che sullo schermo appaia un’immagine nitida (pagina 17). Nota Se la funzione di regolazione automatica della qualità dell'immagine è attivata, l’unico interruttore ad essere operativo è 1 (alimentazione).

Se la funzione di regolazione automatica della qualità dell’immagine di questo monitor non è in grado di regolare completamente l’immagine È possibile effettuare manualmente ulteriori regolazioni della qualità dell’immagine per il segnale di ingresso corrente (vedere AUTO di seguito).

4 Premere i tasti m/M per selezionare

premere il tasto OK. Tornare alla schermata di menu.

x Regolare manualmente la nitidezza dell’immagine (FASE/PIXEL) È possibile regolare la nitidezza dell’immagine come segue.

1 Impostare la risoluzione su 1280 × 1024 (SDM-S74/ SDM-S94) sul computer.

2 Caricare il CD-ROM. 3 Avviare il CD-ROM, selezionare l’area e il modello, quindi visualizzare il modello di prova. Per Windows Fare clic su [Utility] t [Windows]/[Win Utility.exe]. Per Macintosh Fare clic su [Utility] t [Mac]/[Mac Utility].

4 Premere il tasto MENU. Sullo schermo appare il menu principale.

5 Premere i tasti m/M per selezionare

(SCHERMO), quindi premere il tasto OK. Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti m/M per selezionare FASE, quindi premere il tasto OK. Il menu FASE viene visualizzato sullo schermo.

7 Premere i tasti m/M finché le strisce orizzontali non vengono ridotte al minimo.

In caso sia necessario effettuare ulteriori regolazioni della qualità dell’immagine È possibile regolare manualmente la nitidezza (fase/pixel) e la posizione (orizzontale/verticale) dell’immagine. Tali regolazioni vengono memorizzate e richiamate automaticamente non appena il display riceve il medesimo segnale di ingresso. Se viene cambiato il segnale di ingresso dopo che il computer è stato collegato di nuovo, è possibile che queste impostazioni debbano essere ripetute.

x Effettuare ulteriori regolazioni automatiche della qualità dell’immagine per il segnale di ingresso corrente (AUTO) 1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare

(SCHERMO), quindi premere il tasto OK. Il menu SCHERMO viene visualizzato sullo schermo.

Regolare in modo che le strisce orizzontali vengano ridotte al minimo.

8 Premere il tasto OK. Sullo schermo appare il menu principale. Se sullo schermo vengono visualizzate delle strisce verticali, regolare i pixel seguendo la procedura riportata di seguito.

9 Premere i tasti m/M per selezionare PIXEL, quindi premere il tasto OK. Il menu PIXEL viene visualizzato sullo schermo.

10 Premere i tasti m/M finché non scompaiono le strisce verticali.

3 Premere i tasti m/M per selezionare AUTO, quindi premere il tasto OK. Effettuare le regolazioni appropriate di fase, pixel e posizione orizzontale/verticale per il segnale di ingresso corrente, quindi memorizzarle. Regolare in modo che le strisce verticali scompaiano.

11 Fare clic su [END] sullo schermo per disattivare il modello di prova.

12 Premere il tasto OK. Tornare al menu SCHERMO.

13 Premere i tasti m/M per selezionare

premere il tasto OK. Tornare alla schermata di menu.

x Regolare manualmente la posizione dell’immagine (CENTRO ORIZ/CENTRO VERT) Se l’immagine non si trova al centro dello schermo, regolarne la centratura come segue.

1 Impostare la risoluzione su 1280 × 1024 (SDM-S74/

Regolazione della temperatura di colore (COLORE) È possibile selezionare il livello del colore dell’immagine relativo al campo di colore del bianco a partire dalle impostazioni della temperatura di colore predefinite. Se necessario, è inoltre possibile effettuare la sintonia fine della temperatura del colore.

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare

(COLORE), quindi premere il tasto OK. Il menu COLORE viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare la temperatura di colore desiderata, quindi premere il tasto OK. Se la temperatura viene abbassata da 9300K a 6500K, i bianchi passeranno gradualmente da una tinta bluastra ad una rossastra.

SDM-S94) sul computer.

2 Caricare il CD-ROM. 3 Avviare il CD-ROM, selezionare l’area e il modello, quindi visualizzare il modello di prova. Per Windows Fare clic su [Utility] t [Windows]/[Win Utility.exe]. Per Macintosh Fare clic su [Utility] t [Mac]/[Mac Utility].

4 Premere il tasto MENU. Il menu principale viene visualizzato sullo schermo.

5 Premere i tasti m/M per selezionare

(SCHERMO), quindi premere il tasto OK. Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti m/M per selezionare CENTRO ORIZ o CENTRO VERT, quindi premere il tasto OK. Il menu CENTRO ORIZ o CENTRO VERT viene visualizzato sullo schermo.

7 Premere i tasti m/M per centrare il modello di prova sullo schermo.

8 Fare clic su [END] sullo schermo per disattivare il

x Sintonia fine della temperatura del colore (REGOLAZ UTENTE) 1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare

(COLORE), quindi premere il tasto OK. Il menu COLORE viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare REGOLAZIONI, quindi premere il tasto OK. Il menu di regolazione della sintonia fine per la temperatura di colore viene visualizzato sullo schermo. R E G O LA Z U T E N T E R

4 Premere i tasti m/M per selezionare R (rosso) o B 9 Premere il tasto OK. Tornare al menu SCHERMO.

10 Premere i tasti m/M per selezionare premere il tasto OK. Tornare alla schermata di menu.

(blu), quindi premere il tasto OK. Premere i tasti m/M per regolare la temperatura di colore, quindi il tasto OK. Poiché questa impostazione modifica la temperatura di colore aumentando o diminuendo i componenti R e B rispetto a V (verde), quest’ultimo componente è fisso.

5 Premere i tasti m/M per selezionare

, quindi premere il tasto OK. La nuova impostazione del colore viene memorizzata in REGOLAZ UTENTE e sarà automaticamente richiamata selezionando UTENTE. Sullo schermo appare il menu principale.

Modifica dell’impostazione della gamma (GAMMA) È possibile associare la tonalità di colore dell’immagine visualizzata sullo schermo a quella dell’immagine originale.

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare

(GAMMA), quindi premere il tasto OK. Il menu GAMMA viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare il modo desiderato, quindi premere il tasto OK.

Modifica della posizione dei menu (POSIZIONE MENU) Se il menu visualizzato copre l’immagine sullo schermo, la posizione del menu può essere cambiata.

desiderato, quindi premere il tasto OK. • AUTO ATT: se il terminale di ingresso selezionato è privo di segnale di ingresso o se viene selezionato un terminale di ingresso mediante il tasto m/M sul monitor e il terminale è privo di segnale di ingresso, appare il messaggio a schermo (pagina 18) e il monitor controlla automaticamente il segnale di ingresso in un altro terminale per modificare l’ingresso. Se l’ingresso viene modificato, il terminale di ingresso selezionato viene visualizzato nella parte superiore sinistra dello schermo. In assenza di segnale di ingresso, il monitor entra automaticamente nel modo di risparmio energetico. • AUTO DIS: L’ingresso non viene modificato automaticamente. Premere il tasto m/M per modificare l’ingresso.

Selezione della lingua per i menu a schermo (LANGUAGE) È possibile cambiare la lingua utilizzata per i menu o i messaggi visualizzati sul presente monitor.

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare

3 Premere i tasti m/M per selezionare il modo

(POSIZIONE MENU), quindi premere il tasto OK. Il menu POSIZIONE MENU viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare la posizione desiderata, quindi premere il tasto OK. È possibile scegliere una delle 9 posizioni in cui verrà visualizzato il menu.

Modifica automatica dell’ingresso (RILEV INGRESSO) Selezionando RIL AUTO ATT nel menu RILEV INGRESSO, il monitor rileva automaticamente il segnale di ingresso in un terminale di ingresso, quindi modifica automaticamente l’ingresso prima che il monitor entri nel modo di risparmio energetico.

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare (LANGUAGE), quindi premere il tasto OK. Il menu LANGUAGE viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare la lingua, quindi premere il tasto OK. • ENGLISH: Inglese • FRANÇAIS: Francese • DEUTSCH: Tedesco • ESPAÑOL: Spagnolo • ITALIANO • NEDERLANDS: Olandese • SVENSKA: Svedese • : Russo • : Giapponese • : Cinese

1 Premere il tasto MENU. Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti m/M per selezionare

(RILEV INGRESSO), quindi premere il tasto OK. Il menu RILEV INGRESSO viene visualizzato sullo schermo.

0 Ripristino dei dati di regolazione ai valori predefiniti (RIPRISTINO)

Ripristinare le regolazioni sui valori predefiniti.

Funzione di risparmio energetico

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare 0 (RIPRISTINO), quindi premere il tasto OK. Il menu RIPRISTINO viene visualizzato sullo schermo.

Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se collegato ad un computer o ad una scheda grafica conforme allo standard DPM (Display Power Management), il monitor è in grado di ridurre automaticamente il consumo energetico come mostrato di seguito.

3 Premere i tasti m/M per selezionare il modo desiderato, quindi premere il tasto OK. • OK: ripristina l’impostazione predefinita di tutti i dati di regolazione. Si noti che l’impostazione di (LANGUAGE) viene mantenuta. • ANNULLA: per annullare il ripristino e ritornare alla schermata del menu.

Bloccaggio dei menu e dei comandi (BLOCCO MENU) Bloccare il controllo dei tasti, onde evitare di effettuare regolazioni o impostazioni accidentali.

SDM-S74 Modo di alimentazione

Indicatore di accensione 1 (alimentazione)

Funzionamento normale

attivo-spento* (deep sleep)

alimentazione principale disattivata

Modo di alimentazione

Indicatore di accensione 1 (alimentazione)

Funzionamento normale

attivo-spento* (deep sleep)

alimentazione principale disattivata

1 Premere il tasto MENU. Sullo schermo appare il menu principale.

2 Premere i tasti m/M per selezionare

(BLOCCO MENU), quindi premere il tasto OK. Il menu BLOCCO MENU viene visualizzato sullo schermo.

3 Premere i tasti m/M per selezionare SÌ o NO, quindi premere il tasto OK. • SÌ: rimane operativo solo l’interruttore 1 (alimentazione). Se si tenta di effettuare qualsiasi altra operazione, l’icona (BLOCCO MENU) viene visualizzata sullo schermo. • NO: impostare (BLOCCO MENU) su NO. Impostando (BLOCCO MENU) su SÌ, alla pressione del tasto MENU la voce (BLOCCO MENU) verrà selezionata automaticamente.

Quando il computer entra nel modo “attivo-spento”, il segnale di ingresso viene interrotto e sullo schermo appare il messaggio NO SEGNALE IN INGRESSO. Dopo circa 5 secondi, il monitor entra nel modo di risparmio energetico. “deep sleep” è la modalità di risparmio energetico definita dalla Environmental Protection Agency. ** Il consumo energetico massimo è pari a 1,0 W nelle aree con alimentazione da 100-120 V CA.

Riduzione del consumo energetico (Modo ECO) Premendo più volte il tasto ECO sulla parte anteriore del monitor è possibile selezionare la luminosità dello schermo.

ECO : MEDIO ECO : BASSO Ciascun modo viene visualizzato sullo schermo e la luminosità dello schermo viene ridotta in base al modo. Il menu scompare automaticamente dopo circa 5 secondi. La luminosità dello schermo e il consumo energetico risultano ridotti passando da ALTO a MEDIO e infine a BASSO. L’impostazione predefinita della luminosità dello schermo è impostata su UTENTE. Selezionando UTENTE, è possibile regolare il livello di retroilluminazione premendo i tasti m/M, allo stesso modo in cui viene selezionato RETROILLUMINAZ utilizzando il menu.

Se i segnali trasmessi non corrispondono ai modi predefiniti in fabbrica Quando il monitor riceve un segnale di ingresso non corrispondente ad alcuno dei modi predefiniti in fabbrica, viene attivata la funzione di regolazione automatica della qualità dell’immagine, assicurando che sullo schermo appaia sempre un’immagine nitida entro le gamme di frequenza che seguono. Frequenza orizzontale: 28–80 kHz (SDM-S74/SDM-S94) Frequenza verticale: 48–75 Hz (SDM-S74/SDM-S94) Di conseguenza, la prima volta che il monitor riceve segnali di ingresso che non corrispondono ad alcuno dei modi preimpostati in fabbrica, è possibile che l’apparecchio impieghi più tempo del normale per visualizzare l’immagine. Tali dati di regolazione vengono memorizzati automaticamente, in modo che, all’utilizzo successivo del monitor, questo funzioni come quando vengono ricevuti i segnali che corrispondono a uno dei modi preimpostati in fabbrica.

Se la fase, i pixel e la posizione dell’immagine vengono regolati manualmente Per alcuni segnali di ingresso, la funzione di regolazione automatica della qualità dell’immagine del monitor potrebbe non essere sufficiente a impostare completamente fase, pixel e posizione. In tal caso, è possibile effettuare tali regolazioni manualmente (pagina 13), regolazioni che verranno memorizzate come modi utente e richiamate automaticamente ogni volta che il monitor riceve gli stessi segnali di ingresso. Nota Mentre è attivata la funzione di regolazione automatica della qualità dell’immagine, l’unico interruttore ad essere attivo è quello 1 (alimentazione).

Nota Le voci di menu RETROILLUMINAZ, CONTRASTO e LUMINOSITÀ sono disponibili solo quando il modo ECO è impostato su UTENTE (pagina 12).

Funzione di regolazione automatica della qualità dell’immagine (solo segnale RGB analogico) Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell’immagine (fase/ pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un’immagine nitida. Modo predefinito in fabbrica Quando viene trasmesso un segnale di ingresso al monitor, tale segnale viene fatto corrispondere automaticamente a uno dei modi preimpostati in fabbrica e memorizzati nel monitor, in modo da fornire un’immagine di alta qualità al centro dello schermo. Se il segnale di ingresso corrisponde al modo predefinito in fabbrica, l’immagine viene automaticamente visualizzata sullo schermo con le regolazioni predefinite.

IT Guida alla soluzione dei problemi Prima di contattare l’assistenza tecnica, consultare la seguente sezione.

Se sullo schermo appare il messaggio “NO SEGNALE IN INGRESSO” Significa che non viene immesso alcun segnale tramite il connettore correntemente selezionato. Se RILEV INGRESSO (pagina 15) è attivato, il monitor rileva un altro segnale di ingresso e modifica automaticamente l’ingresso.

I NFORMA Z I ON I Messaggi a schermo

NO SEGNA L E I N I NGRE S S O I NGRE S SO1 : DV I - D VA I A R I SPARM I O ENE RG Se si presenta qualche problema relativo al segnale di ingresso, sullo schermo appare uno dei seguenti messaggi. Per risolvere il problema, vedere “Sintomi e soluzioni dei problemi” a pagina 19.

Se sullo schermo appare il messaggio “FUORI GAMMA” Significa che il segnale di ingresso non è supportato dalle caratteristiche tecniche del monitor. Controllare le seguenti voci. Per ulteriori informazioni sui messaggi a schermo, vedere “Sintomi e soluzioni dei problemi” a pagina 19. Se viene visualizzato “xxx.xkHz/ xxxHz” Significa che la frequenza orizzontale o la frequenza verticale non sono supportate dalle caratteristiche tecniche del monitor. Le cifre indicano le frequenze orizzontali e verticali del segnale di ingresso corrente.

“VAI A RISPARMIO ENERG” Il monitor entrerà nel modo di risparmio energetico dopo circa 5 secondi a partire dal momento in cui viene visualizzato il messaggio.

Se sullo schermo appare il messaggio “CAVO SCOLLEGATO” Significa che il cavo del segnale video è stato scollegato dal connettore correntemente selezionato. Se RILEV INGRESSO (pagina 15) è impostato su “ATT”, il monitor rileva un altro segnale di ingresso e modifica automaticamente l’ingresso.

I NFORMA Z I ON I FUOR I GAMMA I NGRE S SO1 : DV I - D x x x . x kHz / x x xHz

Se viene visualizzato “RISOLUZIONE > 1280 × 1024” Significa che la risoluzione non è supportata dalle caratteristiche tecniche del monitor (1280 × 1024 o inferiore). I NFORMA Z I ON I FUORI GAMMA I N GRE S SO1 : DV I - D RISOLUZIONE > 1280X1024

I NFORMA Z I ON I CAVO SCOL L EGA TO I NGRE S SO1 : DV I - D Sintomi e soluzioni dei problemi Se si verifica un problema causato dal computer o da altri apparecchi collegati, fare riferimento al relativo manuale delle istruzioni. Se il problema persiste, utilizzare la funzione di autodiagnostica (pagina 21). Sintomo

Controllare quanto segue

L’immagine non viene visualizzata Se l’indicatore 1 (alimentazione) non è illuminato o se l’indicatore 1 (alimentazione) non si illumina quando viene premuto l’interruttore 1 (alimentazione)

• Verificare che il cavo di alimentazione sia collegato correttamente. • Verificare che l’interruttore MAIN POWER del monitor sia attivato (pagina 9).

L’indicatore 1 (alimentazione) si illumina in rosso

• Verificare che l’interruttore 1 (alimentazione) sia acceso.

Se l’indicatore 1 (alimentazione) è illuminato in verde o lampeggia in arancione

• Utilizzare la funzione di autodiagnostica (pagina 21).

Se sullo schermo viene visualizzato CAVO SCOLLEGATO

• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano inserite saldamente nelle relative prese (pagina 6). • Verificare che i piedini del connettore di ingresso video non siano piegati o inseriti forzatamente. • Verificare che la selezione dell’ingresso sia correttamente impostata (pagina 10). • È collegato un cavo del segnale video non in dotazione. Se viene collegato un cavo del segnale video diverso da quello in dotazione, è possibile che sullo schermo venga visualizzato CAVO SCOLLEGATO. Non si tratta di un problema di funzionamento.

Se sullo schermo viene visualizzato NO SEGNALE IN INGRESSO o l’indicatore 1 (alimentazione) è illuminato in arancione o si alterna tra il verde e l’arancione

• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano inserite saldamente nelle relative prese (pagina 6). • Verificare che i piedini del connettore di ingresso video non siano piegati o inseriti forzatamente. • Verificare che la selezione dell’ingresso sia correttamente impostata (pagina 10).

x Problemi causati dal computer o da altri apparecchi collegati e non dal monitor • Il computer è impostato sul modo di risparmio energetico. Premere un tasto qualsiasi della tastiera o spostare il mouse. • Controllare che la scheda grafica sia installata correttamente. • Verificare che l’alimentazione del computer sia attivata. • Riavviare il computer. Se sullo schermo viene visualizzato FUORI GAMMA (pagina 18)

x Problemi causati dal computer o da altri apparecchi collegati e non dal monitor • Verificare che la gamma di frequenza video rientri in quella specificata per il monitor. Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e regolare la scheda grafica del computer entro le gamme riportate di seguito: Orizzontale: 28 – 80 kHz (RGB analogico), 28 – 64 kHz (RGB digitale) Verticale: 48 – 75 Hz (RGB analogico), 60 Hz (RGB digitale) Risoluzione: 1280 × 1024 o inferiore (SDM-S74/SDM-S94)

Se viene utilizzato Windows

• Se con questo monitor è stato sostituito un vecchio monitor, ricollegare quello vecchio ed eseguire le seguenti operazioni. Selezionare “SONY” dall’elenco dei produttori, quindi “SDM-S74” o “SDM-S94” dall’elenco “Modelli” nella schermata di selezione dei dispositivi Windows. Se il nome del modello del monitor non è presente nell’elenco “Modelli”, provare “Plug & Play”.

Se si utilizza un sistema Macintosh

• Se si collega un computer Macintosh, utilizzare un adattatore (non in dotazione), se necessario. Collegare l’adattatore al computer prima di connettere il cavo del segnale video.

Controllare quanto segue

L’immagine è tremolante, salta, oscilla o non è chiara

• Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 13). • Tentare collegando il monitor ad un’altra presa di rete CA, preferibilmente su un circuito diverso. • Modificare l’orientamento del monitor. x Problemi causati dal computer o da altri apparecchi collegati e non dal monitor • Per l’impostazione più adatta del monitor, consultare il manuale della scheda grafica. • Assicurarsi che il modo grafico (VESA, Macintosh 19" Color, ecc.) e la frequenza del segnale di ingresso siano supportati dal monitor. Anche se la frequenza rientra nella gamma adatta, alcune schede video potrebbero avere un impulso sincronico troppo basso perché il monitor possa sincronizzarsi correttamente. • Questo monitor non è in grado di elaborare i segnali di interlacciamento. Impostare i segnali progressivi. • Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere la migliore immagine possibile.

L’immagine è sfocata

• Regolare la luminosità e il contrasto (pagina 12). • Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 13). x Problemi causati dal computer o da altri apparecchi collegati e non dal monitor • Impostare la risoluzione su 1280 × 1024 (SDM-S74/SDM-S94) sul computer.

L’immagine è sdoppiata

• Eliminare eventuali prolunghe del cavo video e/o di scatole di commutazione video. • Controllare che tutte le spine siano inserite saldamente nelle rispettive prese.

L’immagine non è centrata o non è delle dimensioni corrette (solo segnale RGB analogico)

• Regolare i pixel e la fase (pagina 13). • Regolare la posizione dell’immagine (pagina 14). Si noti che alcuni modi video non riempiono lo schermo fino ai bordi.

L’immagine è troppo piccola

x Problemi causati dal computer o da altri apparecchi collegati e non dal monitor • Impostare la risoluzione su 1280 × 1024 (SDM-S74/SDM-S94) sul computer.

Sono visibili disturbi ondulati o ellittici (effetto moiré)

• Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 13).

Il colore non è uniforme

• Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 13).

Il colore bianco non è perfetto

• Regolare la temperatura di colore (pagina 14).

I tasti del monitor non sono operativi (sullo schermo appare il simbolo )

• Se BLOCCO MENU è impostato su SÌ, impostarlo su NO (pagina 16).

Il monitor si spegne dopo poco

x Problemi causati dal computer o da altri apparecchi collegati • Disattivare l’impostazione di risparmio energetico del computer.

La risoluzione visualizzata nella schermata del menu non è corretta.

• A seconda dell’impostazione della scheda grafica, è possibile che la risoluzione visualizzata nella schermata del menu non corrisponda a quella impostata sul computer.

Dopo avere disattivato l’alimentazione principale, l’indicatore 1 (alimentazione) si illumina per qualche istante

• Se l’alimentazione principale è attivata, ma l’interruttore 1 (alimentazione) non viene premuto o se il monitor si trova nel modo di risparmio energetico, disattivando l’interruttore MAIN POWER, è possibile che l’indicatore 1 (alimentazione) non si spenga immediatamente. Non si tratta di un problema di funzionamento.

Regolare la retroilluminazione (pagina 12). Regolare la della luminosità (pagina 12). Regolare la gamma utilizzando il menu GAMMA (pagina 15). Dopo l’accensione, occorrono alcuni minuti prima che il display si illumini. Lo schermo potrebbe diventare più scuro, a seconda del modo ECO selezionato.

Visualizzazione delle informazioni relative al monitor Durante la ricezione del segnale video da parte del monitor, tenere premuto il pulsante MENU per più di 5 secondi finché non viene visualizzata la finestra informativa. Premere di nuovo il tasto MENU per far scomparire la finestra.

MENU Funzione di autodiagnostica Il monitor è dotato di una funzione di autodiagnostica. Se si verificano problemi con il/i computer o con il monitor, lo schermo diventa vuoto e l’indicatore 1 (alimentazione) si illumina in verde o lampeggia in arancio. Se l’indicatore 1 (alimentazione) si illumina in arancio, significa che il computer è nel modo di risparmio energetico. Tentare premendo un tasto qualsiasi sulla tastiera o muovendo il mouse.

Indicatore 1 (alimentazione) Esempio

INFORMATION MODEL : SDM-S74 SER. NO : 1234567 MANUFACTURED : 2004-52

Nome del modello Numero di serie Settimana e anno di fabbricazione

Se il problema persiste, consultare un rivenditore Sony autorizzato e fornire le seguenti informazioni: • Nome del modello: SDM-74 o SDM-S94 • Numero di serie • Descrizione dettagliata del problema • Data di acquisto • Nome e caratteristiche tecniche del computer e della scheda grafica in uso • Tipo di segnali di ingresso (RGB analogico/RGB digitale)

Se l’immagine scompare dallo schermo e l’indicatore 1 (alimentazione) è illuminato in verde

1 Disattivare l’interruttore 1 (alimentazione) e scollegare i cavi del segnale video dall’apparecchio.

2 Premere l’interruttore 1 (alimentazione) per accendere il monitor. Se vengono visualizzate tutte e quattro le barre di colore (bianco, rosso, verde, blu), il monitor funziona correttamente. Collegare di nuovo i cavi di ingresso video e controllare le condizioni del o dei computer. Se le barre di colore non vengono visualizzate, si tratta di un potenziale guasto al monitor. Informare un rivenditore Sony autorizzato sulle condizioni del monitor.

Se l’immagine scompare dallo schermo e l’indicatore 1 (alimentazione) lampeggia in arancione Premere due volte l’interruttore 1 (alimentazione) per spegnere e riaccendere il monitor. Se l’indicatore 1 (alimentazione) si illumina in verde, il monitor funziona correttamente. Se l’indicatore 1 (alimentazione) lampeggia ancora, si tratta di un potenziale guasto al monitor. Contare i secondi tra un lampeggiamento in arancio e l’altro dell’indicatore 1 (alimentazione) e informare un rivenditore Sony autorizzato sulle condizioni del monitor. Assicurarsi di prendere nota del nome del modello e del numero di serie del monitor. Annotare inoltre il nome della marca e del modello della scheda grafica e del computer.

Caratteristiche tecniche SDM-S74

Pannello LCD Pannello LCD Tipo di pannello: a-Si TFT Active Matrix Dimensioni dell’immagine: 17,0 pollici Formato del segnale di ingresso Frequenza di utilizzo RGB* Orizzontale: tra 28 e 80 kHz (RGB analogico) tra 28 e 64 kHz (RGB digitale) Verticale: tra 48 e 75 Hz (RGB analogico) tra 60 Hz (RGB digitale) Risoluzione Orizzontale: massimo 1280 punti Verticale: massimo 1024 linee Livelli dei segnali di ingresso Segnale video RGB 0,7 Vp-p, 75 Ω, positivo Segnale SYNC Livello TTL, 2,2 kΩ, positivo o negativo (Sincronismo orizzontale e verticale separato, oppure composito) 0,3 Vp-p, 75 Ω, negativo (Sincronismo su verde) Segnale RGB (DVI) digitale: TMDS (collegamento singolo) Requisiti di alimentazione 100 – 240 V, 50 – 60 Hz, massimo 1,0 A Consumo energetico massimo 45 W Temperatura di utilizzo da 5 a 35 °C Dimensioni (larghezza/altezza/profondità) Display (verticalmente): Circa 367 × 411 × 215 mm (con supporto) Circa 367 × 315 × 60 mm (senza supporto) Peso Circa 5,6 kg (con supporto) Circa 4,2 kg (senza supporto) Plug & Play DDC2B Accessori Vedere pagina 6.

Tipo di pannello: a-Si TFT Active Matrix Dimensioni dell’immagine: 19,0 pollici Formato del segnale di ingresso Frequenza di utilizzo RGB* Orizzontale: tra 28 e 80 kHz (RGB analogico) tra 28 e 64 kHz (RGB digitale) Verticale: tra 48 e 75 Hz (RGB analogico) tra 60 Hz (RGB digitale) Risoluzione Orizzontale: massimo 1280 punti Verticale: massimo 1024 linee Livelli dei segnali di ingresso Segnale video RGB 0,7 Vp-p, 75 Ω, positivo Segnale SYNC Livello TTL, 2,2 kΩ, positivo o negativo (Sincronismo orizzontale e verticale separato, oppure composito) 0,3 Vp-p, 75 Ω, negativo (Sincronismo su verde) Segnale RGB (DVI) digitale: TMDS (collegamento singolo) Requisiti di alimentazione 100 – 240 V, 50 – 60 Hz, massimo 1,0 A Consumo energetico massimo 50 W Temperatura di utilizzo da 5 a 35 °C Dimensioni (larghezza/altezza/profondità) Display (verticalmente): Circa 412 × 445 × 234 mm (con supporto) Circa 412 × 350 × 64 mm (senza supporto) Peso Circa 6,5 kg (con supporto) Circa 5,1 kg (senza supporto) Plug & Play DDC2B Accessori Vedere pagina 6. * Condizione di sincronizzazione orizzontale e verticale consigliata • L’ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 µs, a seconda di qual è più ampia. • L’ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec. • L’ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec. Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
