Tipo de producto	Campana extractora
Modelo	Lyon FH
Marca	Thermex
Ancho (cm)	60
Profundidad (cm)	50
Altura (cm)	15
Peso neto (kg)	12
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia máxima (W)	200
Nivel de ruido (dB)	55-65
Modos de funcionamiento	Extracción / Recirculación
Velocidades	3
Tipo de filtro	Filtro de grasa metálico lavable
Iluminación	2 LED de 1.5 W
Mando	Deslizante / Botones
Diámetro salida de aire (mm)	150
Clase energética	A+
Mantenimiento	Lavar filtros cada 2 meses
Seguridad	Apagado automático
Piezas de repuesto	Filtros, lámparas LED
Reparabilidad	Índice de reparabilidad 8.5/10

Preguntas frecuentes - Lyon FH Thermex

¿Cómo instalar la campana extractora Lyon FH?

La instalación debe realizarla un técnico cualificado. Fije la campana a la pared con los tornillos incluidos, asegurando una distancia mínima de 65 cm sobre la placa de cocción. Conecte el conducto de salida de aire (diámetro 150 mm) y enchufe a la red eléctrica.

¿Cada cuánto tiempo debo limpiar los filtros?

Se recomienda lavar los filtros de grasa metálicos cada 2 meses con agua caliente y detergente suave. También puede lavarlos en el lavavajillas a baja temperatura.

¿Cómo cambiar la bombilla LED?

La campana utiliza lámparas LED integradas. Para reemplazarlas, retire la cubierta del panel de iluminación y extraiga la lámpara. Inserte la nueva lámpara LED compatible (1.5 W) y vuelva a colocar la cubierta.

¿Qué hago si la campana no extrae bien?

Verifique que los filtros no estén obstruidos y que el conducto de salida esté libre. Compruebe que la velocidad seleccionada sea la adecuada. Si el problema persiste, revise la instalación eléctrica.

¿Puedo usar la campana en modo recirculación?

Sí, la campana puede funcionar en modo recirculación si se instala un filtro de carbón activo (no incluido). El aire se purifica y se devuelve a la cocina.

¿Cómo ajustar la velocidad del motor?

La campana tiene 3 velocidades. Use el control deslizante o los botones para seleccionar la velocidad deseada: velocidad 1 para cocción suave, velocidad 2 para uso normal y velocidad 3 para olores intensos.

¿Qué nivel de ruido tiene?

El nivel de ruido varía entre 55 dB en la velocidad más baja y 65 dB en la velocidad máxima, similar a una conversación normal.

¿Qué hago si los botones no responden?

Desconecte la campana de la corriente durante 1 minuto y vuelva a conectarla. Si el problema continúa, revise el cableado o contacte al servicio técnico.

¿Cómo obtener piezas de repuesto?

Puede adquirir filtros de grasa, filtros de carbón y lámparas LED a través de distribuidores autorizados Thermex o en tiendas online especializadas.

¿Qué significa la luz intermitente?

Una luz intermitente indica que los filtros de grasa necesitan limpieza. Después de limpiarlos, mantenga presionado el botón de encendido durante 3 segundos para restablecer el indicador.

MANUAL DE USUARIO Lyon FH Thermex

Más información ■ Further Information

Instalación eléctrica 44

Diagrama de teblero 45

Mantenimiento y limpieza 46

Servicio

47

ADVERTENCIA GENERAL

• La campana ha sido producida y desarrollada en concordancia a DS/EN 60335-1.
• Esta campana soló es apta para uso en casas particulares, si se utiliza para otros fines se cancela el derecho de reclamación.
• Toda la instalación debe ser efectuada por un técnico cualificado según las instrucciones de Thermex y según la normativa.
• Thermex declina cualquier responsabilidad por daños causados por instalación, montaje, uso o manipulaciones incorrectas.

ANTES DEL MONTAJE/INICIO DE USO

• Comprobar que la campana no tiene daños de transporte e informar si procede.
• Los daños de trasporte deben ser informados a Thermex y a la agencia inmediatamente y no mas tarde de 24 horas.
• Errores o faltas de material tienen que ser reclamados a Thermex inmediatamente.

MONTAJE

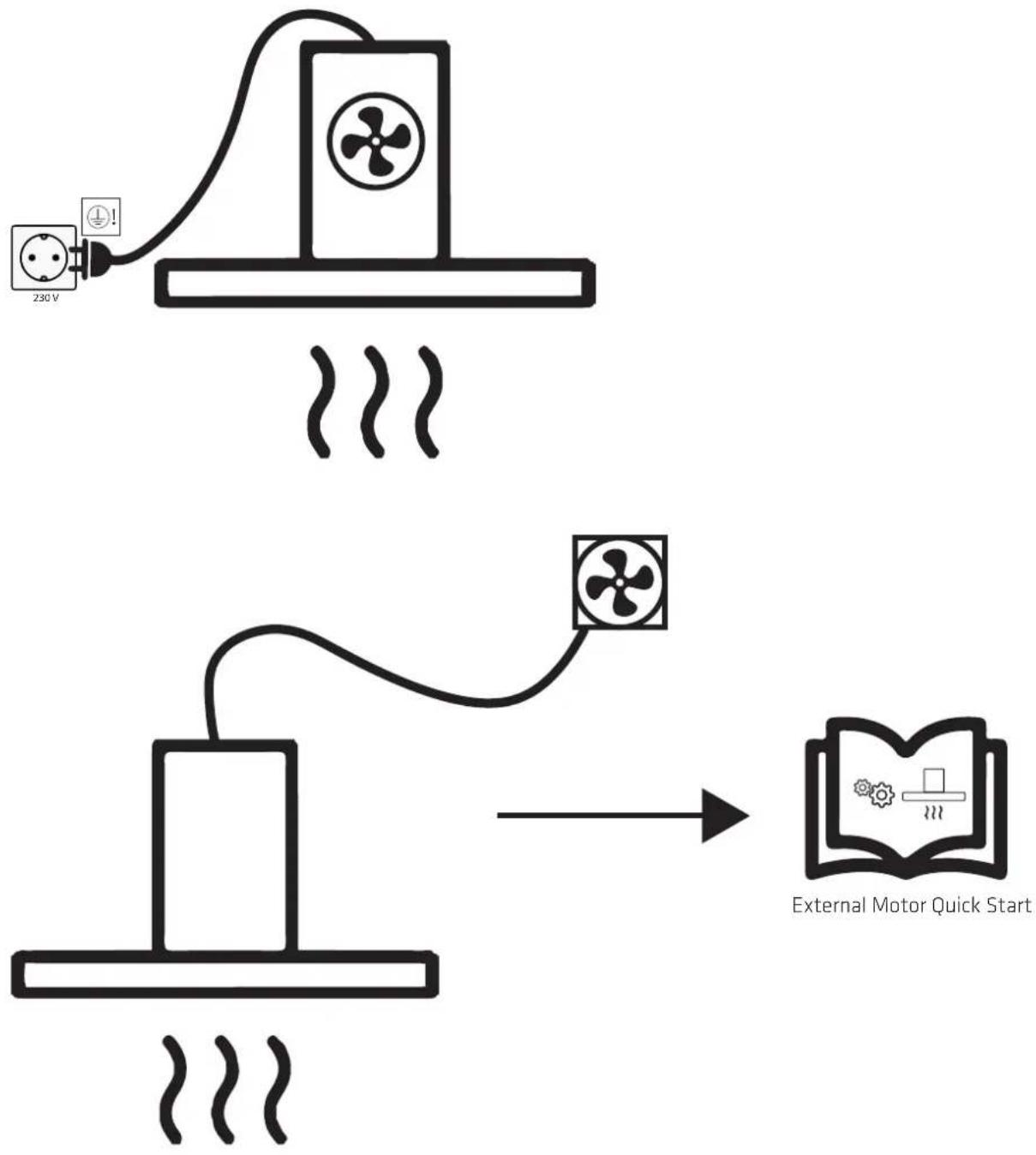

• La campana funciona a 230 Volt ±10%\~ 50 HZ según la normativa EN 50160.
• Conectar la campana con el enchufe adjunto. NOTA: Si el enchufe tiene toma de tierra la campana TIENE QUE ESTAR CONECTADA a toma de tierra.
• Para modelos con motor externo NO debe ser utilizado un neutro común para la conexión de la campana y el motor porque estropea la electrónica.
• Al conectar con un motor externo de otro proveedor SIEMPRE comprobar que es compatible con la campana. En caso contrario el derecho de reclamación de la campana queda cancelado.
• No conectar la corriente antes de haber acabado la instalación.
• El aire de la campana no debe pasar por un tubo que sea utilizado por aparatos que utilizan gas u otros materiales inflamables. La campana tiene que tener su propia salida.
• La normativa general vigente nacional respecto a la salida del aire

tiene que ser respetada.

• Siempre utilizar la dimensión original de la salida de humos de la campana. Al reducir el diámetro la eficacia de extracción baja y el nivel sonoro sube.
• El recorrido de la campana hasta el exterior debe ser el más corto posible para obtener la máxima eficacia de la campana.
• El numero de codos deben ser el mínimo posible para obtener el máximo rendimiento de la campana.
• Thermex recomienda siempre utilizar tubo insonorizante y anti-condensante al pasar por habitaciones frias.
• Thermex recomienda utilizar un silenciador con el tubo flexible para minimizar el nivel sonoro.
• Al utilizar el tubo flexible asegurar que esté totalmente estirado para minimizar la resistencia del aire y asegurar una máxima capacidad de extracción.
• Diferentes materiales precisan diferentes tacos y tornillos. Utilizar los tacos y tornillos que son aptos para el material donde se va a montar la campana.
• Seguir las instrucciones para el montaje de los tornillos y tacos.
• La distancia mínima para cocina de gas entre la parte inferior de la campana y la cocina ha de ser 65 cms según la normativa EN 60335-2-31.
• Para campanas montadas en un armario alto, islas o de pared Thermex recomienda que la distancia entre la cocina y la campana sea entre 50 y 70 cms para asegurar una óptima extracción.
• Siempre comprobar la distancia mínima indicada en el manual de la cocina. Si la distancia es superior a la distancia recomendada por Thermex respetar la distancia recomendada en el manual de la cocina.
• Para campanas integradas en el techo Thermex recomienda que la distancia entre cocina y campana no sea superior a 150 cms.

INSTALACIÓN

La campana se suministra con motor interno o para motor externo.

1

Marcar el centro de la cocina en el techo. Hacer un croquis en papel indicando los agujeros de montaje.

2

Hacer los agujeros siguiendo el croquis y colocar tacos aptos para el material donde se monta.

3

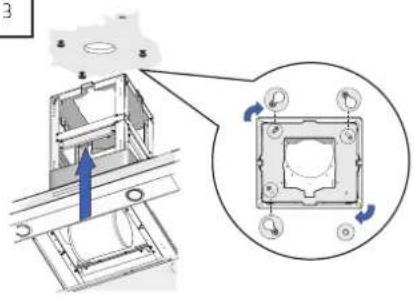

Sujetar la estructura de montaje al techo.

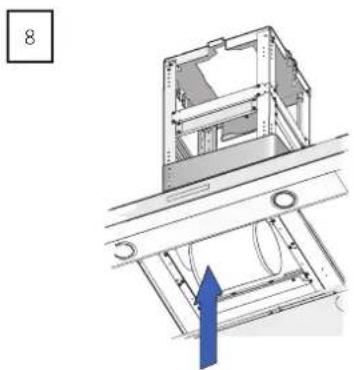

Conectar el motor en el anclaje de montaje para el enchufe (para motor interno) y conectar el tubo en la salida del motor. Desconectar la corriente antes.

Ajustar la longitud al mover el anclaje y fijar de nuevo los tornillos.

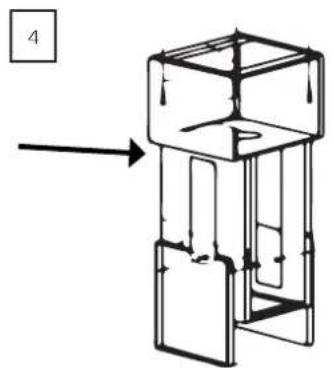

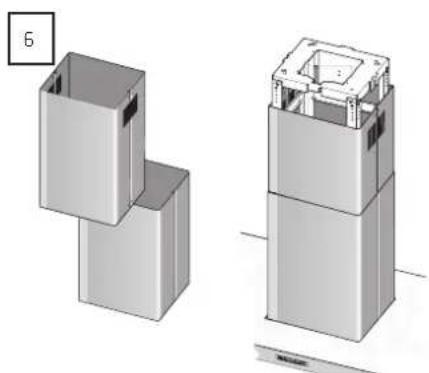

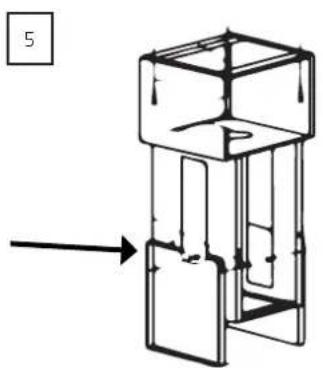

Montar la parte superior de la chimenea en el anclaje de montaje. A continuación montar la parte inferior de la chimenea. La parte superior tiene que ser atornillado en el parte superior el anclaje.

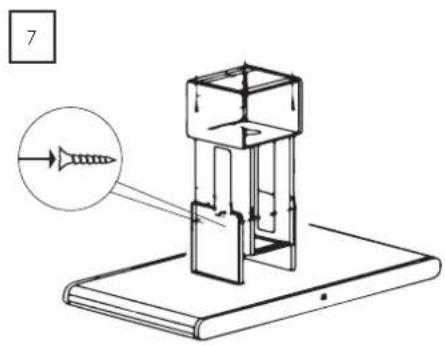

A continuación fijar la campana en el anclaje en la altura necesaria con 4 tornillos

Conectar las luces de la campana conectando el pin de de la campana con el pin de la caja electrónica en el anclaje del montaje.

INSTALACIÓN ELÉCTRICA

• Siempre desconectar la corriente antes de la limpieza.
• La campana debe ser limpiada con frecuencia para asegurar una función óptima y un tiempo largo de vida.
• Grasa y polvo se juntan en el filtro y puede provocar un incendio si la limpieza es defectuosa.
  • La campana siempre debe ser limpiada con frecuencia por fuera y por dentro para evitar manchas de grasa en la pared u otros lugares.

LIMPIEZA DIARIA

• Para campanas integradas en el armario alto, de pared o de isla Thermex recomienda que el filtro de aluminio sea limpiado con un trapo húmedo después de cada cocción. Necesita muy poca labor cada día para asegurar que su campana se mantiene limpia y eficaz.
• Las superficies de acero se limpian con un trapo húmedo con detergente neutro y acabar con 3M Polish.
• Las superficies pintadas se limpian con un trapo húmedo con detergente. NUNCA utilizar un producto abrasivo.

LIMPIEZA DE LOS FILTROS DE ALUMINIO

Los filtros deberán ser limpiados según la necesidad. Thermex recomienda que el filtro como mínimo se limpie en los siguientes intervalos dependi- en-do de la grasa utilizada:

• Margarina - limpiar el filtro cada 3 semanas
• Margarina liquida - limpiar el filtro cada 2 semanas
• Aceite - limpiar el filtro cada semana
• Cocción de fritura - limpiar el filtro 2-3 veces por semana.

Los filtros antigrasa se limpian de la siguiente manera:

• Abrir el portón de cristal.
• Quitar el filtro antigrasa estirando el mecanismo del cierre del filtro y a continuación liberar el filtro de la campana.
• Meter los filtros en remojo en agua caliente con detergente neutro y limpiar con un cepillo suave.
• Aclarar con agua caliente.
• Dejar los filtros secarse encima de un trapo o similar.
• Repetir el proceso si es necesario.
• Montar los filtros nuevamente.

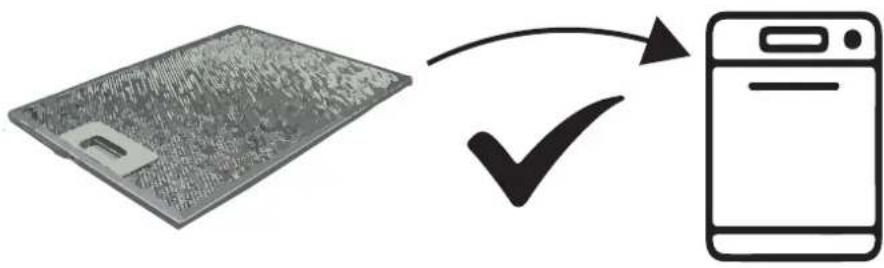

Los filtros también pueden ser limpiados en el lavavajillas, pero tener en cuenta que la limpieza en el lavavajillas puede provocar un cambio de color del filtro. Este cambio no influye en la capacidad de extracción.

CAMBIO DE LOS FILTROS DE RECIRCULACIÓN

Si se utiliza filtros de recirculación no pueden ser limpiados pero deben ser sustituidos según necesidad. Thermex recomienda que sean sustituidos como mínimo 2-4 veces por año.

Antes de pedir SAT para su campana Thermex es importante que Ud. haya leído cuidadosamente el manual de montaje y/o el manual de uso. Así aseguramos que Ud. reciba la mejor asistencia.

Ud. puede contactar con Thermex para:

• Soporte técnico para el montaje e instalación de su campana.
• Precisión de las funciones de su campana.
• Solicitud de SAT durante el periodo de garantía.

Antes de solicitar SAT siempre desconectar la corriente de la campana aprox. 5 minutos y volver a conectar. Comprobar si el problema ha quedado resuelto.

Si el problema persiste desconectar la corriente de la campana 1 hora. Si la campana todavía no funciona correctamente después de haber estado des-conectada 1 hora y después de haber repasado los puntos en el resumen de los errores, contactar con Thermex.

NOTA: Si su problema está dentro del periodo de garantía es importante tener todas las informaciones preparadas.

• Descripción de la avería
• Modelo
• El número y tipo de la campana (ver placa identificativa)
• Información sobre la compra (factura)

La solicitud de servicio tiene que efectuarse por la pagina web. www.thermex.es.

Aquí también puede leer las condiciones de servicio.

Si tiene consultas sobre soporte técnico o precisión de las funciones mandar un email a [e-mail] o llamar al TELEFONO 93.637.30.03.

RESUMEN BÚSQUEDA DE ERRORES

PROBLEMA POSIBLE CAUSA SOLUCIÓN
La campana no funciona	No tiene corriente	Comprobar si llega corriente a la campana. Desconectar la corriente aprox.5 minutos y volver a conectar para comprobar si el problema persiste.
	La campana no está conectada a la corriente	Controlar que la campana esté conectada a la corrien-te. Desconectar la corriente aprox. 5 minutos y volver a conectar para comprobar si el problema persiste
La extracción de la campana no es suficiente	El contraregistro está bloqueado Controlar si algo ha caído	encima del registro o si la abrazadera ha sido fijada demasiado fuerte de tal manera que el registro no abre. Aflojar la abrazadera o quitar el objeto
	La salida está presionada o bloqueada Controlar que la salida	salida no está presionada o bloqueada. Solucionar si es necesario
	Los filtros están sucios Controlar que los filtros estén limpios y limpiarlos si es necesario según el apartado de limpieza y mantenimiento en este manual.
