Mini Perpignan - Campana extractora Thermex - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora (montaje en pared)
Marca	Thermex
Modelo	Mini Perpignan
Dimensiones (L x P x A)	60 cm x 50 cm x 30 cm (chimenea ajustable)
Peso neto	10 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia del motor	170 W
Iluminación	1 x LED, 1.5 W
Flujo de aire máximo	450 m³/h
Nivel de ruido máximo	62 dB
Número de velocidades	3
Tipo de filtro	Filtro de grasa de aluminio (apto para lavavajillas), filtro de carbón opcional para recirculación
Función de extracción	Conducto (externo) o recirculación (con filtro de carbón)
Control	Deslizador o botones pulsadores
Material	Acero inoxidable y vidrio templado
Mantenimiento	Lave los filtros de grasa mensualmente, reemplace el filtro de carbón cada 3-6 meses
Seguridad	Protección contra sobrecarga térmica, apagado automático cuando se sobrecalienta
Piezas de repuesto	Disponible: filtros, lámpara LED, motor, placa de control
Reparabilidad	Reparable por un técnico calificado; piezas de repuesto disponibles del fabricante
Información general	Manual en PDF (68 páginas) disponible para descargar. Diseñado para cocinas de hasta 15 m².

Preguntas frecuentes - Mini Perpignan Thermex

¿Cuáles son las dimensiones de la campana extractora Thermex Mini Perpignan?

La campana mide 60 cm de ancho, 50 cm de fondo y 30 cm de alto (chimenea ajustable hasta 40 cm).

¿Cómo instalo la campana Mini Perpignan?

La instalación puede ser con conducto (ventilación al exterior) o recirculación (con filtro de carbón). Asegúrese de montar en la pared al menos 65 cm sobre cocina de gas o 50 cm sobre cocina eléctrica. Consulte el manual para pasos detallados.

¿Con qué frecuencia debo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada mes o más a menudo con uso intensivo. Son aptos para lavavajillas. Si usa el modo de recirculación, reemplace el filtro de carbón cada 3-6 meses.

¿Qué debo hacer si la campana deja de funcionar?

Verifique la alimentación eléctrica y el disyuntor. Si aún no funciona, puede ser un problema del motor o de la placa de control. Contacte al servicio de Thermex o a un técnico calificado.

¿Es silenciosa la campana?

El nivel máximo de ruido es de 62 dB, comparable a una conversación normal. Tiene tres velocidades; las velocidades más bajas son más silenciosas.

¿Puedo usar la campana sin conducto?

Sí, puede usarla en modo de recirculación instalando un filtro de carbón (se vende por separado). Esto filtra el aire y lo recircula de vuelta a la cocina.

¿Qué tipo de luz usa la campana?

Utiliza una luz LED de 1.5 W, que es eficiente energéticamente y proporciona una iluminación brillante para cocinar.

¿Cómo cambio el filtro de carbón?

Apague la alimentación, retire los filtros de grasa, saque el filtro de carbón viejo, instale el nuevo y vuelva a colocar los filtros de grasa. Asegúrese de que encajen correctamente.

¿Cuál es el período de garantía?

Thermex generalmente ofrece una garantía de 2 años en piezas y mano de obra. Consulte la documentación de compra para términos específicos.

¿Dónde puedo descargar el manual?

El manual está disponible de forma gratuita en notice-facile.com en formato PDF (68 páginas). Puede descargarlo directamente desde la página del producto.

MANUAL DE USUARIO Mini Perpignan Thermex

Más información ■ Further Information

Instalación eléctrica 52

Diagram de tablero 53

Mantenimiento y limpieza 54

Servicio

55

ADVERTENCIA GENERAL

• La campana ha sido producida y desarrollada en concordancia a DS/EN 60335-1.
• Esta campana soló es apta para uso en casas particulares, si se utiliza para otros fines se cancela el derecho de reclamación.
• Toda la instalación debe ser efectuada por un técnico cualificado según las instrucciones de Thermex y según la normativa.
• Thermex declina cualquier responsabilidad por daños causados por instalación, montaje, uso o manipulaciones incorrectas.

ANTES DEL MONTAJE/INICIO DE USO

• Comprobar que la campana no tiene daños de transporte e informar si procede.
• Los daños de trasporte deben ser informados a Thermex y a la agencia inmediatamente y no mas tarde de 24 horas.
• Errores o faltas de material tienen que ser reclamados a Thermex inmediatamente.

MONTAJE

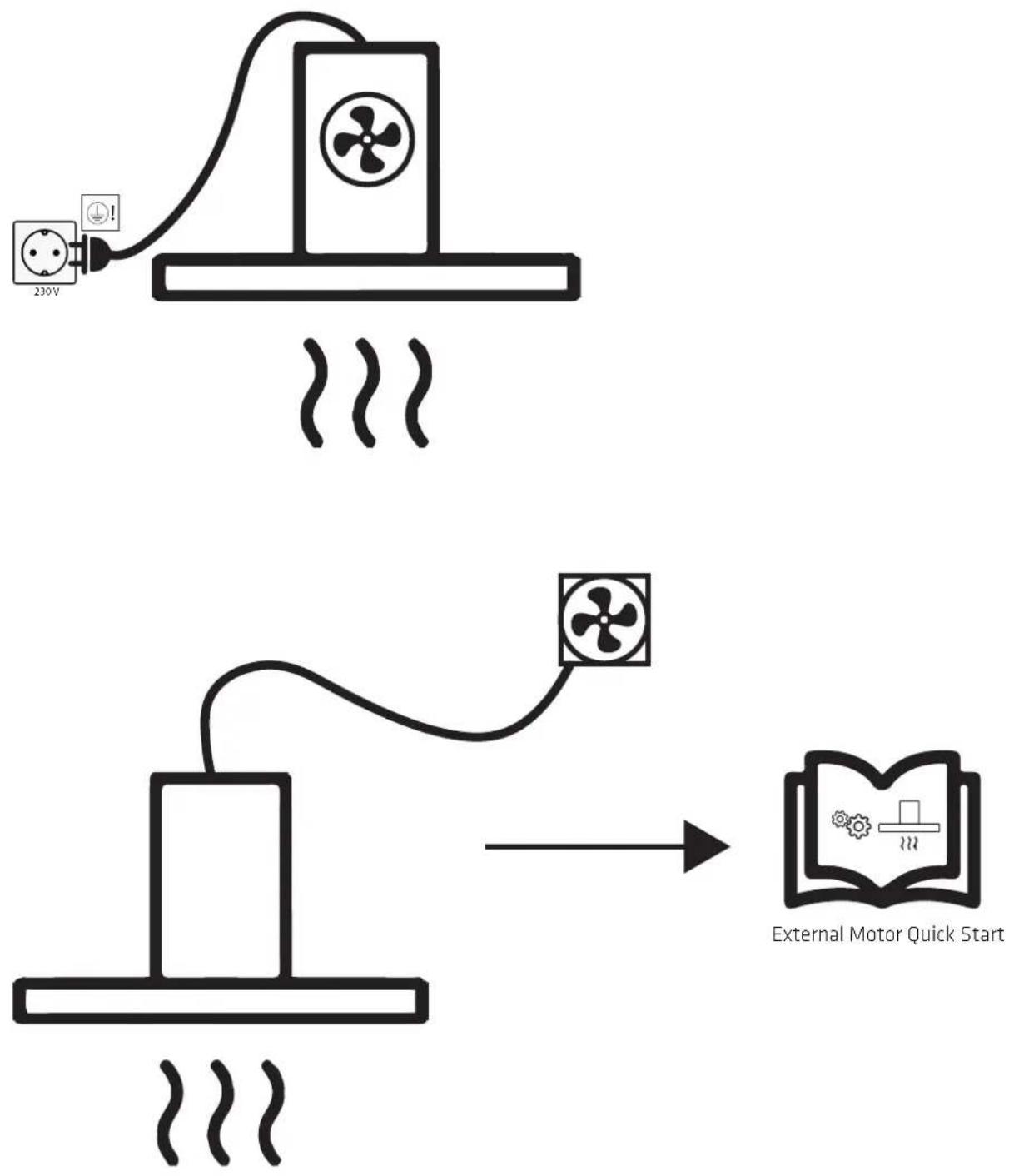

• La campana funciona a 230 Volt ±10%\~ 50 HZ según la normativa EN 50160.
• Conectar la campana con el enchufe adjunto. NOTA: Si el enchufe tiene toma de tierra la campana TIENE QUE ESTAR CONECTADA a toma de tierra.
• Para modelos con motor externo NO debe ser utilizado un neutro común para la conexión de la campana y el motor porque estropea la electrónica.
• Al conectar con un motor externo de otro proveedor SIEMPRE comprobar que es compatible con la campana. En caso contrario el derecho de reclamación de la campana queda cancelado.
• No conectar la corriente antes de haber acabado la instalación.
• El aire de la campana no debe pasar por un tubo que sea utilizado por aparatos que utilizan gas u otros materiales inflamables. La campana tiene que tener su propia salida.
• La normativa general vigente nacional respecto a la salida del aire

tiene que ser respetada.

• Siempre utilizar la dimensión original de la salida de humos de la campana. Al reducir el diámetro la eficacia de extracción baja y el nivel sonoro sube.
• El recorrido de la campana hasta el exterior debe ser el más corto posible para obtener la máxima eficacia de la campana.
• El numero de codos deben ser el mínimo posible para obtener el máximo rendimiento de la campana.
• Thermex recomienda siempre utilizar tubo insonorizante y anti-condensante al pasar por habitaciones frias.
• Thermex recomienda utilizar un silenciador con el tubo flexible para minimizar el nivel sonoro.
• Al utilizar el tubo flexible asegurar que esté totalmente estirado para minimizar la resistencia del aire y asegurar una máxima capacidad de extracción.
• Diferentes materiales precisan diferentes tacos y tornillos. Utilizar los tacos y tornillos que son aptos para el material donde se va a montar la campana.
• Seguir las instrucciones para el montaje de los tornillos y tacos.
• La distancia mínima para cocina de gas entre la parte inferior de la campana y la cocina ha de ser 65 cms según la normativa EN 60335-2-31.
• Para campanas montadas en un armario alto, islas o de pared Thermex recomienda que la distancia entre la cocina y la campana sea entre 50 y 70 cms para asegurar una óptima extracción.
• Siempre comprobar la distancia mínima indicada en el manual de la cocina. Si la distancia es superior a la distancia recomendada por Thermex respetar la distancia recomendada en el manual de la cocina.
• Para campanas integradas en el techo Thermex recomienda que la distancia entre cocina y campana no sea superior a 150 cms.

MONTAJE

La campana se suministra con motor interno o para motor exterior.

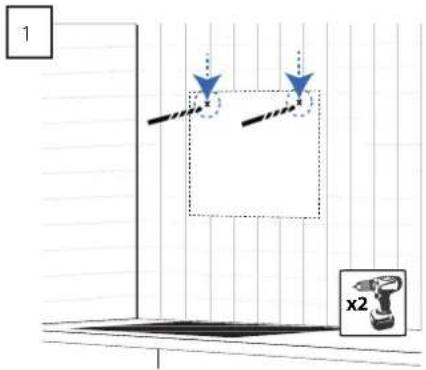

Mesurar y marcar los 2 agujeros en la pared. NOTA: Si desea salida hacia atrás debería mesurar los agujeros en relación a la ubicación de la salida en la pared.

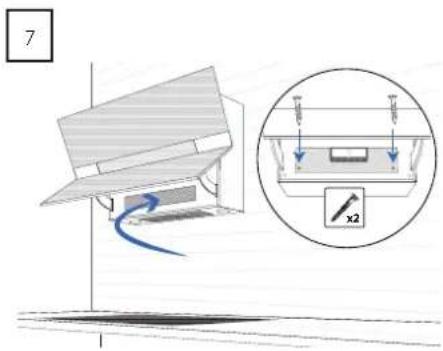

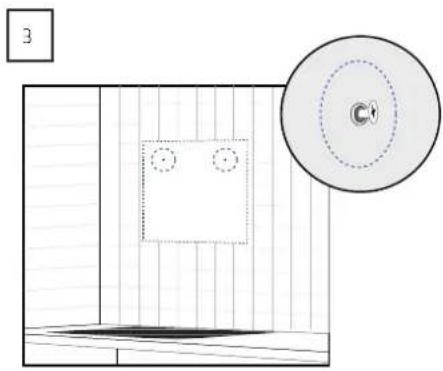

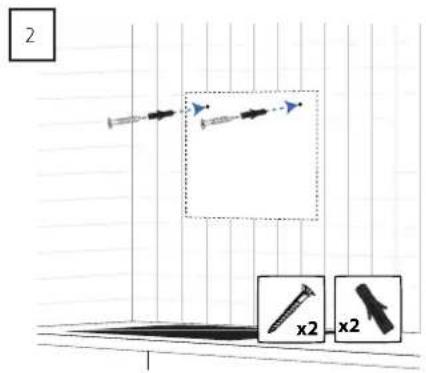

Montar los tacos y tornillos que sean aptos para el material donde se montan en los agujeros prehechos.

NOTA: No meter los tornillos demasiado dentro afin de poder montar la campana.

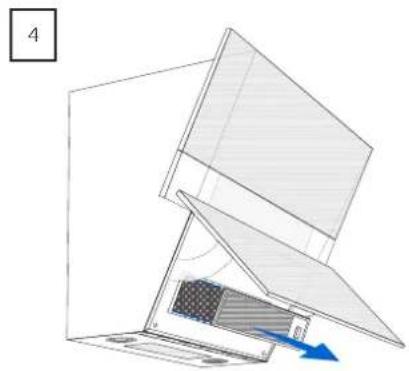

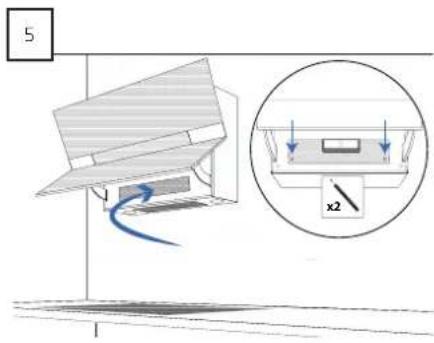

Colgar la campana en los tornillos. Abrir el portón de cristal y sacar el filtro.

Marcar la ubicación de los 2 agujeros en la pared y sacar la campana de la pared de nuevo.

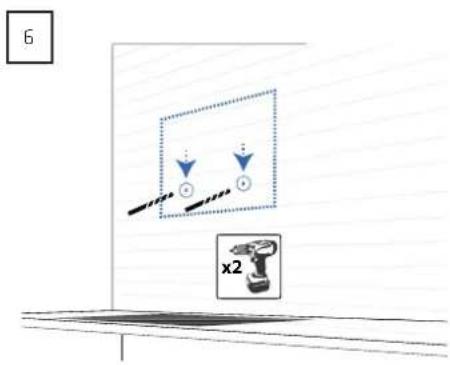

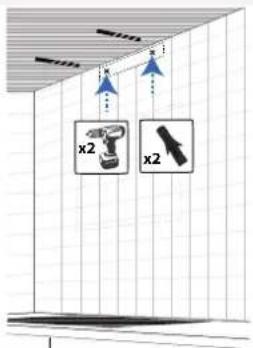

Hacer agujeros y montar los tacos dentro.

Colocar la campana de nuevo.
NOTA: Si quiere la salida hacia atrás montar la salida en este momento

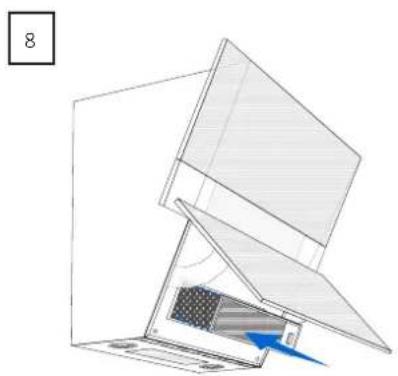

Montar el filtro de nuevo y cerrar el portón de cristal.

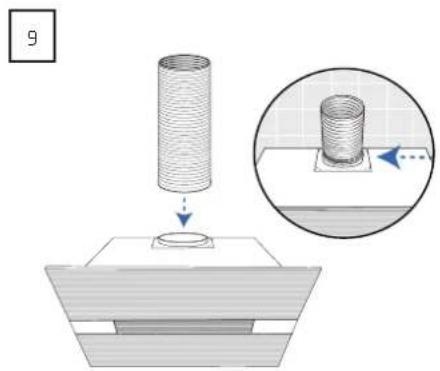

Montar la salida en la campana.
NOTA: Solo es valido si hay salida hacia el exterior y si la salida es vertical hacia arriba.

MONTAJE DE LA CHIMENEA CON SALIDA HACIA EL EXTERIOR

1

Mesurar para la ubicación del anclaje y marcar la ubicación de los agujeros en la pared.

NOTA: Ubicar el anclaje para que coincida con los agujeros en la chimenea.

2

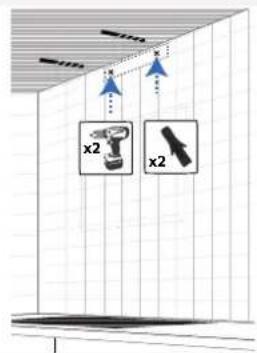

Hacer los agujeros y montar los tacos en los agujeros.

3

Atornillar el anclaje a la pared.

4

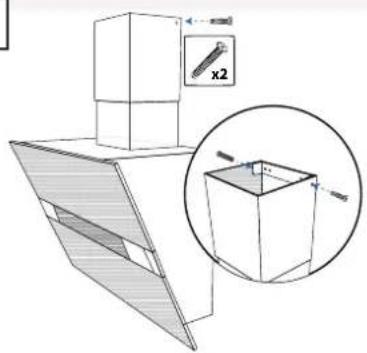

Montar la chimenea encima de la campana. Empujar la parte superior de la chimenea y fijarla en el anclaje mediante los 2 tornillos autoroscantes.

5

MONTAJE DE LA CHIMENEA CUANDO LA CAMPANA SE UTILIZA CON RECIRCULACIÓN.

Si la campana se utiliza para recirculación montar la tapa adjunta hacia el techo para cerrar la chimenea.

A continuación la chimenea se monta de la siguiente manera:

1

Mesurar la ubicación del anclaje y marcar la ubicación de los agujeros en el pared.
NOTA: Ubicar el anclaje afin que coincida con los agujeros de la chimenea.

2

Hacer los agujeros y montar los tacos en los agujeros.

3

Fijar el anclaje y la tapa en el pared.

4

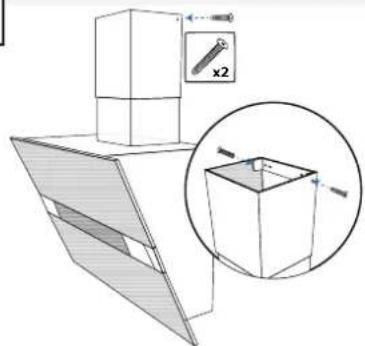

Montar la chimenea encima de la campana. Empujar la parte superior de la chimenea y montarla en el anclaje mediante los 2 tornillos autoroscantes.

5

La salida del la campana puede girarse para que tenga la salida hacia atrás.

1

Desatornillar el enganche de la tapa de la campana.

2

Desatornillar los tornillos que fijan la placa de la campana.
NOTA: Tener cuidado no desatornillar los que aguantan el motor a la tapa.

3

Aflojar la sujección del cable eléctrico.

4

Sacar el motor fuera y quitar el enchufe del motor.

5

Insertar el motor en la campana con la salida hacia atrás.

6

Fijar la tapa con el motor a la campana.

7

Fijar el peso en el cable eléctrico.

INSTALACIÓN ELÉCTRICA

• Siempre desconectar la corriente antes de la limpieza.
• La campana debe ser limpiada con frecuencia para asegurar una función óptima y un tiempo largo de vida.
• Grasa y polvo se juntan en el filtro y puede provocar un incendio si la limpieza es defectuosa.
  • La campana siempre debe ser limpiada con frecuencia por fuera y por dentro para evitar manchas de grasa en la pared u otros lugares.

LIMPIEZA DIARIA

• Para campanas integradas en el armario alto, de pared o de isla Thermex recomienda que el filtro de aluminio sea limpiado con un trapo húmedo después de cada cocción. Necesita muy poca labor cada día para asegurar que su campana se mantiene limpia y eficaz.
• Las superficies de acero se limpian con un trapo húmedo con detergente neutro y acabar con 3M Polish.
• Las superficies pintadas se limpian con un trapo húmedo con detergente. NUNCA utilizar un producto abrasivo.

LIMPIEZA DE LOS FILTROS DE ALUMINIO

Los filtros deberán ser limpiados según la necesidad. Thermex recomienda que el filtro como mínimo se limpie en los siguientes intervalos dependi- en-do de la grasa utilizada:

• Margarina - limpiar el filtro cada 3 semanas
• Margarina liquida - limpiar el filtro cada 2 semanas
• Aceite - limpiar el filtro cada semana
• Cocción de fritura - limpiar el filtro 2-3 veces por semana.

Los filtros antigrasa se limpian de la siguiente manera:

• Abrir el portón de cristal.
• Aclarar con agua caliente.
• Dejar los filtros secarse encima de un trapo o similar.
• Repetir el proceso si es necesario.
• Montar los filtros nuevamente.

- Quitar el filtro antigrasa estirando el mecanismo del cierre del filtro y a continuación liberar el filtro de la campana.

- Meter los filtros en remojo en agua caliente con detergente neutro y limpiar con un cepillo suave.

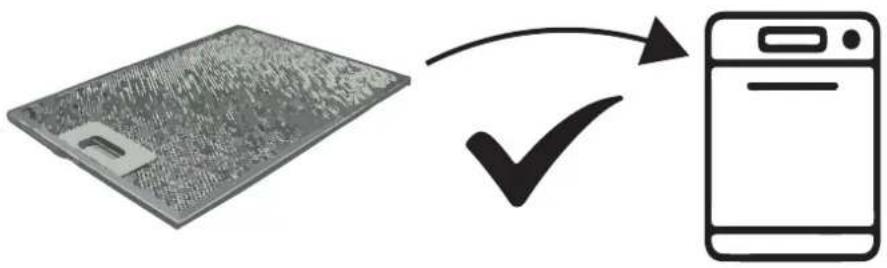

Los filtros también pueden ser limpiados en el lavavajillas, pero tener en cuenta que la limpieza en el lavavajillas puede provocar un cambio de color del filtro. Este cambio no influye en la capacidad de extracción.

CAMBIO DE LOS FILTROS DE RECIRCULACIÓN

Si se utiliza filtros de recirculación no pueden ser limpiados pero deben ser sustituidos según necesidad. Thermex recomienda que sean sustituidos como mínimo 2-4 veces por año:

Antes de pedir SAT para su campana Thermex es importante que Ud. haya leído cuidadosamente el manual de montaje y/o el manual de uso. Así aseguramos que Ud. reciba la mejor asistencia.

Ud. puede contactar con Thermex para:

• Soporte técnico para el montaje e instalación de su campana.
• Precisión de las funciones de su campana.
• Solicitud de SAT durante el periodo de garantía.

Antes de solicitar SAT siempre desconectar la corriente de la campana aprox. 5 minutos y volver a conectar. Comprobar si el problema ha quedado resuelto.

Si el problema persiste desconectar la corriente de la campana 1 hora. Si la campana todavía no funciona correctamente después de haber estado des-conectada 1 hora y después de haber repasado los puntos en el resumen de los errores, contactar con Thermex.

NOTA: Si su problema está dentro del periodo de garantía es importante tener todas las informaciones preparadas.

• Descripción de la avería
• Modelo
• El número y tipo de la campana (ver placa identificativa)
• Información sobre la compra (factura)

La solicitud de servicio tiene que efectuarse por la pagina web. www.thermex.es.

Aquí también puede leer las condiciones de servicio.

Si tiene consultas sobre soporte técnico o precisión de las funciones mandar un email a [e-mail] o llamar al TELEFONO 93.637.30.03.

RESUMEN BÚSQUEDA DE ERRORES

PROBLEMA POSIBLE CAUSA SOLUCIÓN
La campana no funciona	No tiene corriente	Comprobar si llega corriente a la campana. Desconectar la corriente aprox.5 minutos y volver a conectar para comprobar si el problema persiste.
	La campana no está conectada a la corriente	Controlar que la campana esté conectada a la corrien-te. Desconectar la corriente aprox. 5 minutos y volver a conectar para comprobar si el problema persiste
La extracción de la campana no es suficiente	El contraregistro está bloqueado Controlar si algo ha caído encima del registro o si la abrazadera ha sido fijada demasiado fuerte de tal manera que el registro no abre. Aflojar la abrazadera o quitar el objeto
	La salida está presionada o bloqueada Controlar que la salida no está presionada o bloqueada. Solucionar si es necesario
	Los filtros están sucios Controlar que los filtros estén limpios y limpiarlos si es necesario según el apartado de limpieza y mantenimiento en este manual.
