Mini Perpignan - Emhætte Thermex - Gratis brugsanvisning og manual

Produkttype	Emhætte (vægmonteret)
Mærke	Thermex
Model	Mini Perpignan
Mål (B x D x H)	60 cm x 50 cm x 30 cm (justerbar skorsten)
Nettovægt	10 kg
Strømforsyning	220-240 V, 50 Hz
Motoreffekt	170 W
Belysning	1 x LED, 1.5 W
Maks. luftstrøm	450 m³/h
Maks. støjniveau	62 dB
Antal hastigheder	3
Filtertype	Aluminium fedtfilter (opvaskemaskineegnet), valgfrit kulfilter til recirkulation
Udsugningsfunktion	Udsugning (ekstern) eller recirkulation (med kulfilter)
Kontrol	Skydeknap eller trykknapper
Materiale	Rustfrit stål og hærdet glas
Vedligeholdelse	Vask fedtfilter månedligt, udskift kulfilter hver 3-6 måneder
Sikkerhed	Overophedningsbeskyttelse, automatisk slukning ved overophedning
Reservedele	Tilgængelige: filtre, LED-pære, motor, kontrolpanel
Reparerbarhed	Kan repareres af kvalificeret tekniker; reservedele fås fra producenten
Generel information	Manual i PDF (68 sider) tilgængelig til download. Designet til køkkener op til 15 m².

Ofte stillede spørgsmål - Mini Perpignan Thermex

Hvad er målene på Thermex Mini Perpignan emhætten?

Emhætten måler 60 cm bred, 50 cm dyb og 30 cm høj (skorsten justerbar op til 40 cm).

Hvordan installerer jeg Mini Perpignan emhætten?

Installation kan være udsugning (ventilér til ydersiden) eller recirkulation (med kulfilter). Sørg for korrekt vægmontering mindst 65 cm over gas eller 50 cm over elektrisk kogeplade. Se manual for detaljerede trin.

Hvor ofte skal jeg rengøre fedtfiltrene?

Fedtfiltre skal rengøres hver måned eller oftere ved kraftig brug. De er opvaskemaskineegnede. Hvis du bruger recirkulationstilstand, udskift kulfilter hver 3-6 måneder.

Hvad skal jeg gøre, hvis emhætten holder op med at virke?

Kontroller strømforsyning og afbryder. Hvis den stadig ikke virker, kan det være et problem med motoren eller kontrolpanelet. Kontakt Thermex service eller en kvalificeret tekniker.

Er emhætten støjsvag?

Maksimalt støjniveau er 62 dB, hvilket kan sammenlignes med en normal samtale. Den har tre hastigheder; lavere hastigheder er mere støjsvage.

Kan jeg bruge emhætten uden udsugningskanal?

Ja, du kan bruge den i recirkulationstilstand ved at installere et kulfilter (sælges separat). Dette filtrerer luften og recirkulerer den tilbage i køkkenet.

Hvilken slags lys bruger emhætten?

Den bruger et 1,5W LED-lys, som er energieffektivt og giver skarp belysning til madlavning.

Hvordan skifter jeg kulfilteret?

Sluk for strømmen, fjern fedtfiltrene, tag det gamle kulfilter ud, installer det nye, og sæt fedtfiltrene tilbage. Sørg for korrekt pasform.

Hvad er garantiperioden?

Thermex tilbyder typisk 2 års garanti på dele og arbejde. Tjek dit købsdokumentation for specifikke vilkår.

Hvor kan jeg downloade manualen?

Manualen er gratis tilgængelig på notice-facile.com i PDF-format (68 sider). Du kan downloade den direkte fra produktsiden.

BRUGSANVISNING Mini Perpignan Thermex

• Emhætten er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne emhætte er kun beregnet til brug i private hjem, hvis den benyttes til andre formål bortfalder reklamationsretten.
• Al installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontrollér emhætten for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transportfirma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.

MONTERING

• Emhætten er beregnet til drift ved 230 Volt ±10%\~ 50 HZ i henhold til EN 50160
• Tilslut emhætten med den påmonterede stikprop. BEMÆRK: Er der jordtilslutning på stikproppen, SKAL emhætten forbindes til jord.
• For modeller med ekstern motor gælder det, at der IKKE må anvendes fælles nul ved installation af ermhætte og motor, da dette vil påvirke styringen.
• Ved brug af en ekstern motor fra en anden leverandør SKAL det sikres, at motoren er brugbar sammen med den valgte emhætte. Ellers vil reklamationsretten på emhætten bortfalde.
• Tilslut ikke strøm til emhætten før monteringen er fuldført.
• Luften må ikke ledes fra emhætten ud i et rør, der bruges til aftræk fra apparater, der anvender gas eller andre brændbare materialer, men skal have et separat aftræk.

• Den nationale lovgivning vedrørende udledning af luften skal overholdes.

• Benyt altid den oprindelige aftræksdimension. Ved reduktion af aftræksstørrelsen mindskes ydeevnen og lydniveauet forhøjes.

• Aftrækket fra emhætten ud til det fri bør være kortest muligt, for at få størst mulig effekt af emhætten.
• Antallet af bøjninger på aftrækket bør minimeres mest muligt, for at få størst mulig effekt af emhætten.
• Thermex anbefaler, at der altid anvendes lyd- og kondensisoleret aftræksslange ved gennemføring i ikke-opvarmede rum.
• Thermex anbefaler, at der ved brug af flexslange anvendes en lyddæmper for at minimere lydniveauet
• Ved brug af flexslange skal det altid sikres, at denne er fuldt udstrakt for at minimere luftmodstanden og derved opnå maksimal sugeevne.
• Forskellige materialer kræver forskellige rawlplugs og skruer. Brug rawlplugs og skruer der passer til det materiale emhætten skal monteres i.
• Hvis ikke anvisningerne for montering af skruer og beslag følges, kan det medføre elektrisk stød.
• Minimumsafstanden til gaskogeplader fra brænderkant til undersiden af erhætten SKAL være 65 cm i henhold til EN 60335-2-31.
• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at afstanden mellem kogeplade og emhætte er mellem 50 cm og 70 cm for at sikre maksimal sugeevne.
• Kontrollér altid den angivne mindsteafstand mellem kogeplade og emhætte i vejledningen til kogepladen. Hvis denne vejledning angiver en større afstand, end den af Thermex anbefalede, SKAL forskrifterne for kogepladen overholdes.
• For loftsintegrerede modeller anbefaler Thermex, at afstanden mellem kogeplade og emhætte ikke overstiger 3 meter.

MONTERING

Emhætten kan leveres med intern motor eller til ekstern motor.

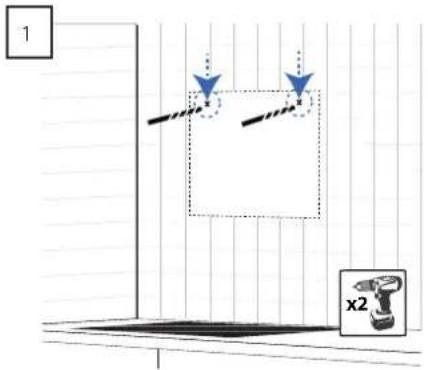

Mål ud og marker de to "nøglehuller" på væggen. BEMÆRK: anvendes bagudvendt aftræk, skal hullerne måles ud i forhold til aftrækkets placering i væggen.

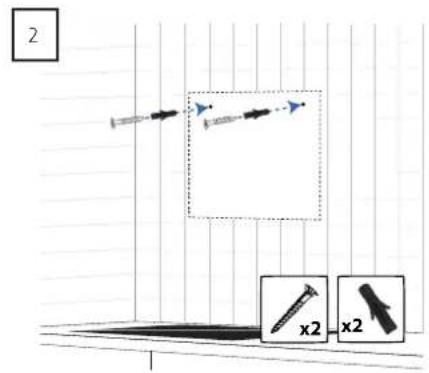

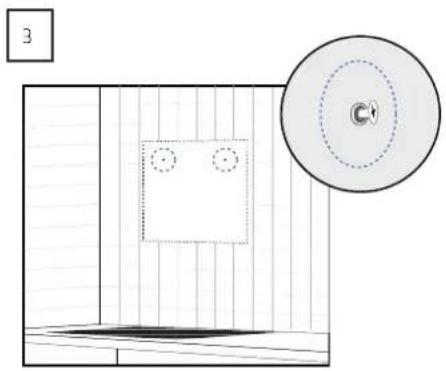

Monter rawlplugs og skruer, der er beregnede til det materiale de monteres i, i de forborede huller.

BEMÄRK: Skruerne skal ikke skrues længere i end, at emhætten kan monteres.

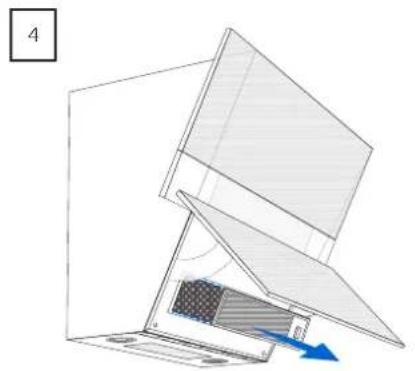

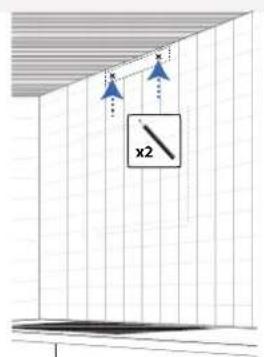

Hæng emhætten på skruerne. Tag filter ud. Marker placeringen af de to låsehuller på væggen, og tag derefter emhætten ned fra væggen igen.

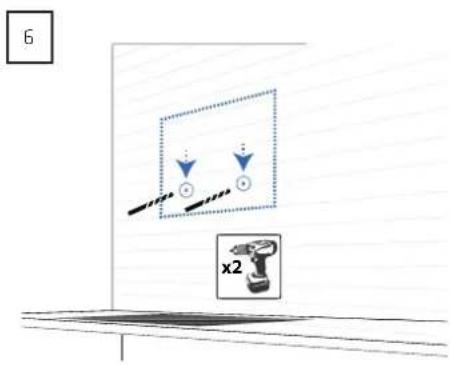

Forbor hullerne og monter rawlplugs i hullerne.

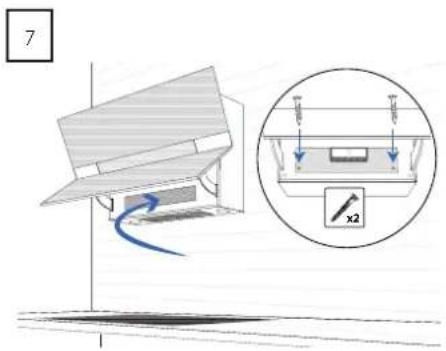

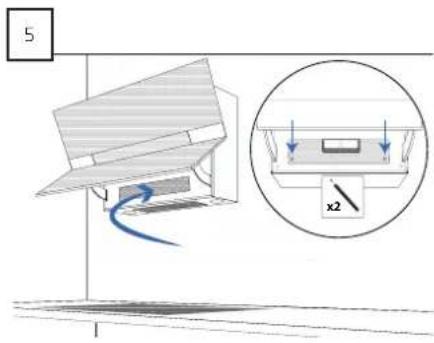

Hæng emhætten op igen. Skru skruerne i de to låsehuller. BEMÆRK: Anvendes bagudvendt aftræk, skal aftrækket monteres på emhætten i dette trin.

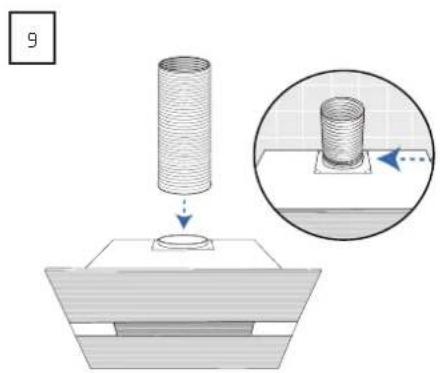

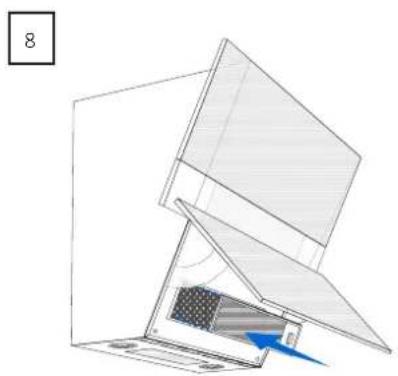

Sæt filteret i emhætten igen og luk glaspladen. Monter aftrækket på emhætten.

BEMÆRK: Dette gælder kun hvis der ønskes aftræk til det fri, og aftrækket er opadvendt.

MONTERING AF KANAL

1

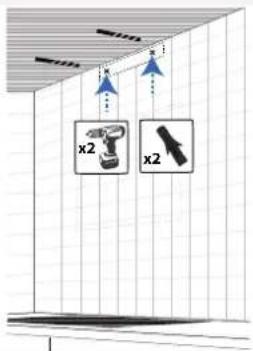

Mål ud til placering af beslaget, og marker hullernes placering på væggen.

BEMÆRK: Beslaget skal placeres så det passer med hullerne i kanalen.

2

Bor hullerne og monter rawlplugs hvis det er nødvendigt..

3

Skru beslaget op på væggen.

4

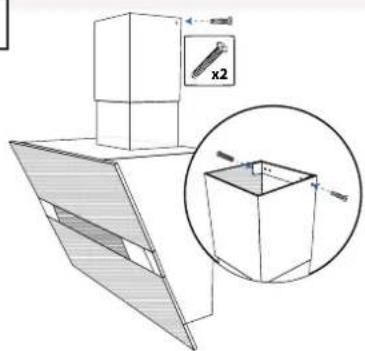

Sæt kanalen på emhætten. Skub kanalens øverste del op, og monter den

5

fast i beslaget med de to selvskærende skruer.

MONTERING AF KANAL, NÄR EMHÄTTEN ANVENDES TIL RECIRKULATION

Skal emhætten anvendes til recirkulation, skal den medfølgende dækplade monteres op mod loftet, for at lukke kanalen.

Kanalen monteres derfor på følgende måde:

1

Mål ud til placering af beslaget, og marker hullernes placering på væggen.

BEMÄRK: Beslaget skal placeres så det passer med hullerne i kanalen.

2

Forbor hullerne og monter rawlplugs hvis det er nødvendigt.

3

Skru beslaget og dækpladen op på væggen.

4

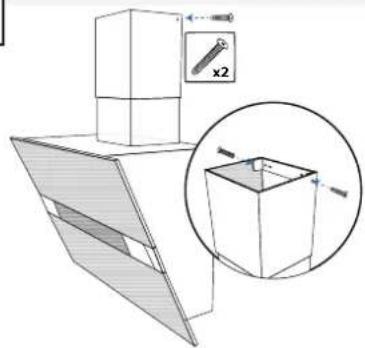

Sæt kanalen på emhætten. Skub kanalens øverste del op, og skru den fast

5

i beslaget med de to selvskærende skruer.

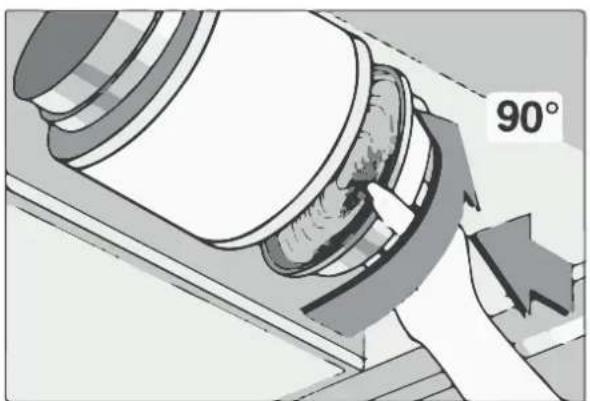

MONTERING AF RECIRKULERINGSFILTER

Recirkuleringsfiltrene monteres direkte på motoren. Der skal to filtre til én motor.

Aftrækket på emhætten kan vendes, så aftrækket vender bagud.

1

Skru bøjlen af pladen på emhætten.

2

Skru de skruer, der holder pladen fast på emhætten, ud.
BEMÄRK: Vær opmærksom på ikke at skrue de skruer ud der holder motoren fast til pladen.

3

Sæt motoren på emhætten med aftrækket bagud.
6

Skru pladen med motoren fast til emhætten.

7

• Emhætten skal rengøres jævnligt for at sikre en optimal drift og lang levetid.
• Fedt og støvrester samles i filteret og kan risikere at antænde ved mangelfuld rengøring.
• Emhætten bør rengøres både udvendigt og indvendigt jævnligt for at undgå fedtpletter på vægge eller andre overflader.

DAGLIG RENG∅RING

• For skabsintegrerede, frithængende og væghængte emhætter anbefaler Thermex, at fedtfilteret tørres af med en opvredet klud efter hver madlavning. Det kræver en meget lille indsats hver dag at holde din emhætte ren og effektiv.
• Stålvoverflader rengøres med en fugtig klud med opvaskemiddel, og efterbehandles med 3M Polish.
• Lakerede overflader rengøres med en fugtig klud med sulfo/opvaskemiddel. Brug ALDRIG slibemiddel.

Det anbefales at bruge et specialrensemiddel til brug på glas og krombelagte overflader.

RENS AF FEDTFILTRE

Fedtfiltre skal rengøres efter behov. Thermex anbefaler at filteret som minimum rengøres i følgende intervaller, alt efter hvilket fedtstof der anvendes til stegning:

• Stegemargarine – filteret rengøres hver 3. uge
• Flydende margarine – filteret rengøres hver 2. uge
• Olie – filteret rengøres 1 gang om ugen
• Ved friturestegning – filteret rengøres 2-3 gange om ugen

SÄDAN AFMONTERES OG RENSES FILTERET

• Fjern fedtfilteret ved at trække i filterets låsemekanisme, og derved løsne filteret fra emhætten.
• Læg filteret i blød i varmt sæbevand, og rengør evt. med en blød børste.
  • Skyl efter med varmt vand.
• Gentag processen hvis dette er nødvendigt.
• Monter filteret igen.

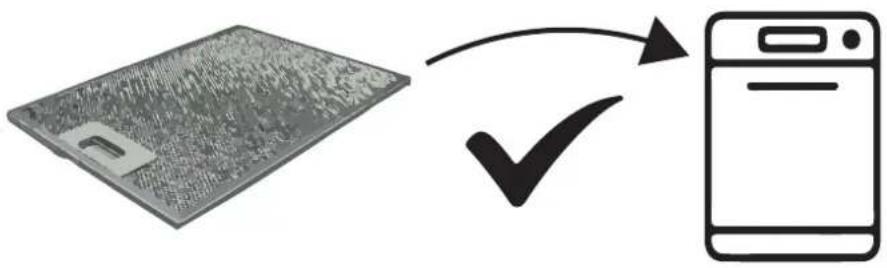

Filteret kan også vaskes i opvaskemaskinen, vær dog opmærksom på at maskinvask kan resultere i misfarvning af filtrene. Misfarvning af filtrene påvirker ikke ydeevnen.

Før du melder service på dit Thermex produkt, er det vigtigt at, du har læst monterings- og/eller brugervejledningen grundigt igennem. Det tilsikrer, at Thermex kan yde dig bedst mulige assistance.

• Teknisk support til montering og installering af dit produkt.
• Præcisering af funktionaliteter i dit produkt.
• Serviceanmodning under reklamationsretten på dit produkt.

Forsøg altid inden en serviceanmodning under reklamtionsretten at afbryde strømforsyningen til produktet i ca. 5 minutter. Tilslut derefter strømmen igen, for at se om problemet er afhjulpet.

Hvis ikke fejlen er afhjulpet, så afbryd strømforsyningen til produktet i en time. Hvis produktet stadig ikke fungerer korrekt, og punkterne i fejlfindingsoversigten er gennemgået, kontakt da serviceafdelingen.

BEMÆRK: Ved henvendelser inden for reklamationsretten, vil du blive bedt om dokumentation for dit køb i form af en købskvittering. Gem derfor altid din købskvittering.

Inden henvendelse vedrørende serviceanmodninger indenfor reklamationsretten er det vigtigt at have alle de nødvendige oplysninger parat:

• Oplysninger og dokumentation for køb - købskvittering
• Fejlbeskrivelse
• Model

Serviceanmodninger under reklamationsretten kan ske ved at udfylde serviceformularen på www.thermex.dk/service, hvor også servicebetingelserne kan læses.

Henvendelser vedrørende teknisk support eller præcisering af funktionaliteter kan ske ved at sende en forespørgsel til [e-mail] eller på tlf. [phone].

INNHOLD

Generell advarsel 17

Installasjon 18

Strømtilkobling 22

Eldiagram 23

Monter rawlplugs og skruer, der er beregnede til det materiale de monteres i, i de forborede huller.

Mål hvor braketten skal plasseres og marker hullene på veggen.

Løsne braketten fra vifteplaten.

2

Skru ut de skruene som fester platen til viften. MERK: Pass på ikke å skru ut de skruene som holder motoren fast til platen.
3

Skru platen med motoren fast til viften.

7

Lossa avlastningen på elledningen.

4

Emballagen skal bortskaffes i overensstemmelse med gældende regler for affaldshåndtering.

Symbolet på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaffes som husholdningsaffald, men skal afleveres på nærmeste opsamlingscenter for genbrug af elektronisk udstyr.
