USER MANUAL ARM-0452 Deltaco

TV/DISPLAY FLOOR STAND WITH WHEELS

DAN Brugermanual

Technical line drawing of a mechanical assembly with no visible text or symbols

H (×1)

Line drawing of a mechanical component with multiple holes and mounting holes (no text or symbols)

1 (x2)

J (x2)

K (x1)

L (x8)

P-A (x4)

M8×80 P-B (x4)

M8x20 P-C (x12)

M6x12 P-D (x4)

P-E (x1)

5mm P-F (x1)

6mm P-G (x1)

M5x14 M-A (x4)

M6x14 M-B (x4)

M6x30 M-C (x4)

M8x30 M-D (x4)

M8×50 M-E (×4)

M-F (x4)

M-G (x8)

M-H (x8)

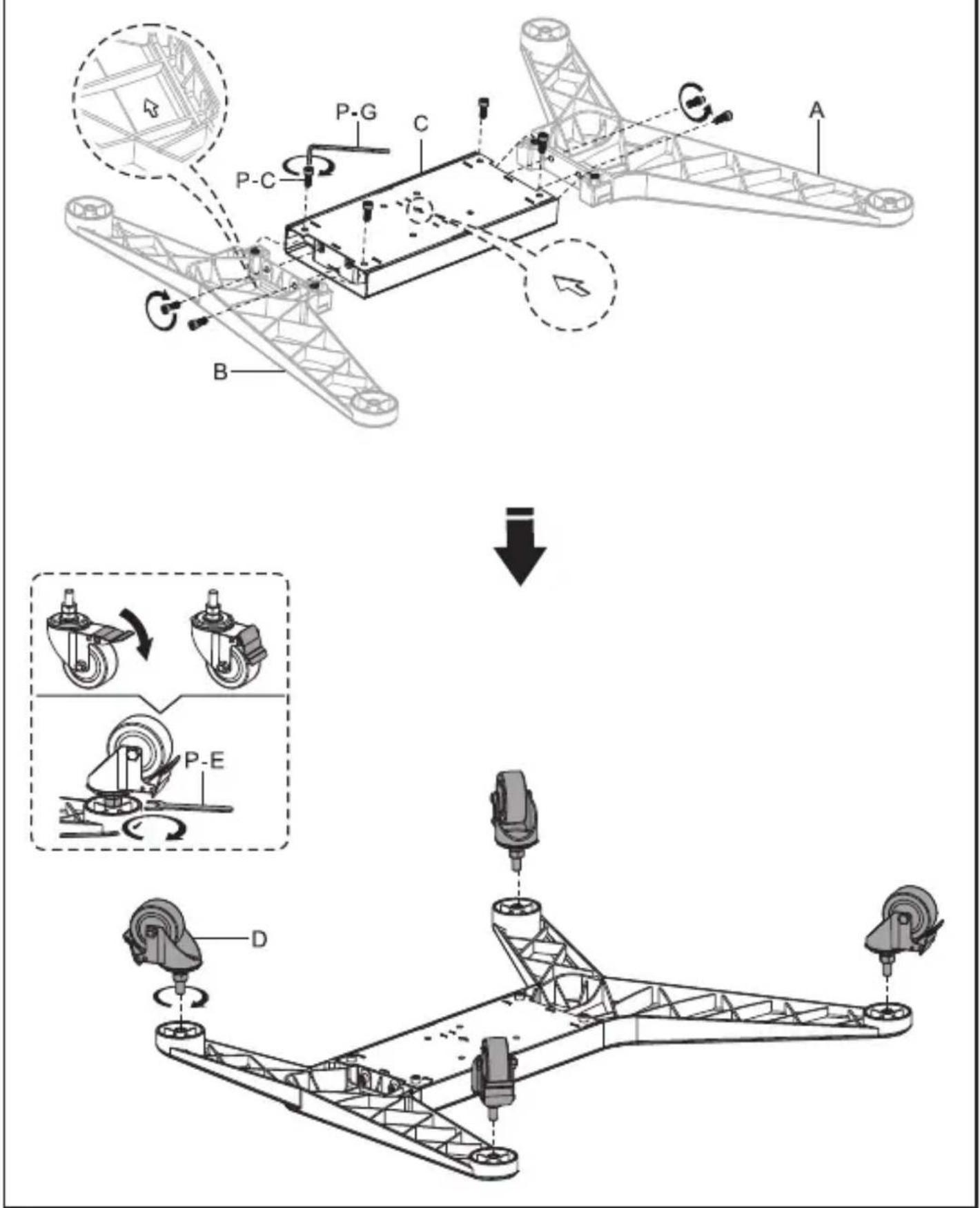

1

Technical diagram illustrating the assembly of a mechanical device with labeled components and a downward trend arrow indicating process flow.

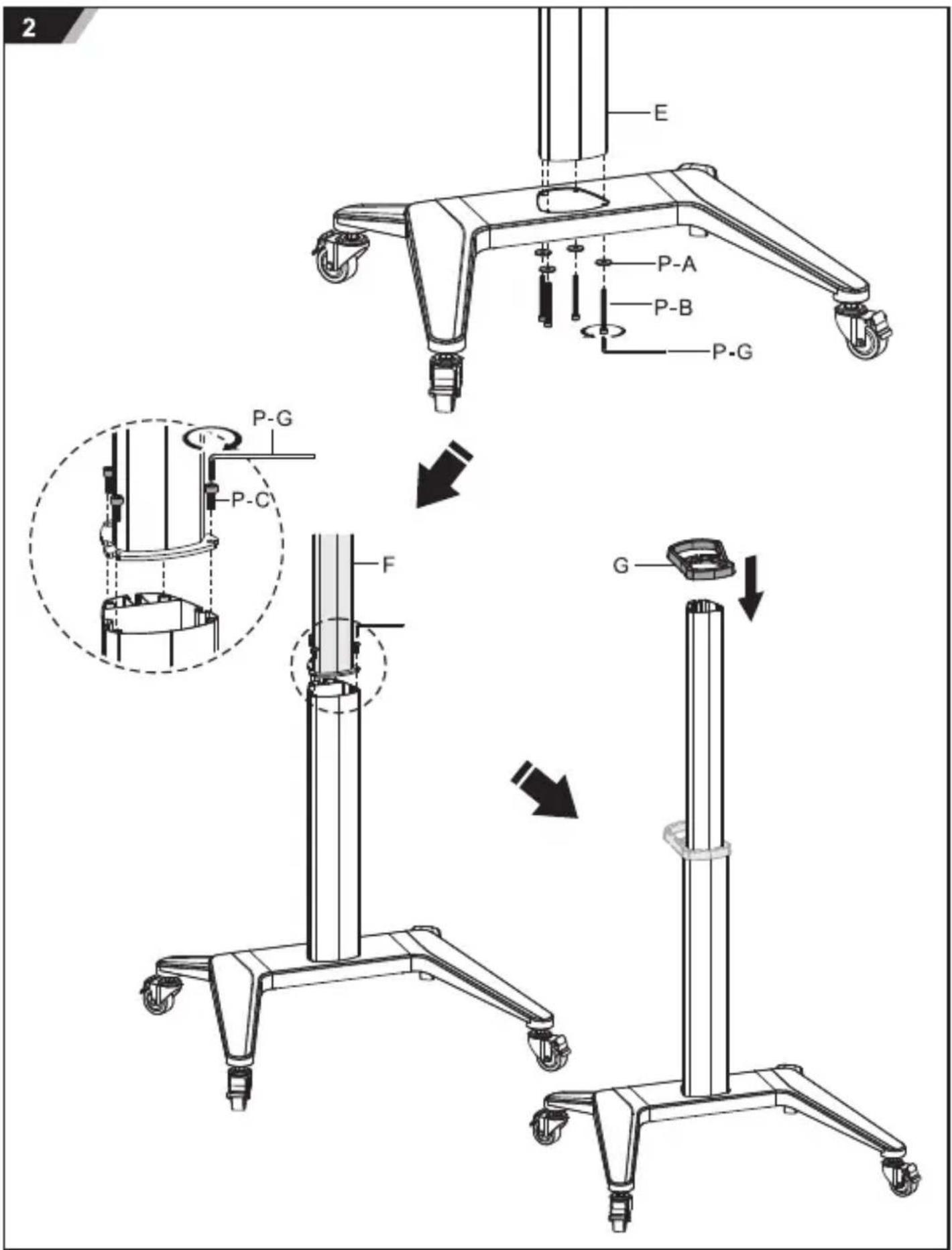

2 E P-A P-B P-G P-G P-C F G

3

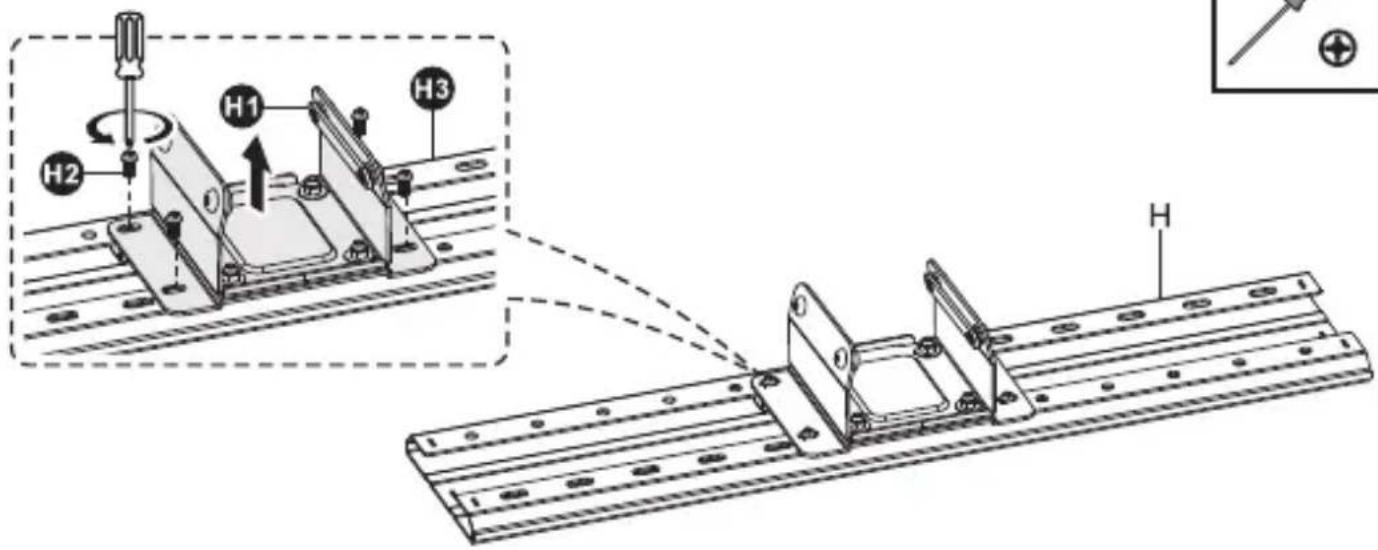

Technical diagram showing mechanical assembly with labeled components H1, H2, H3 and a magnified view of the assembly.

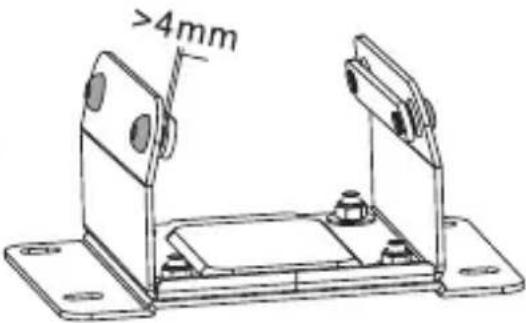

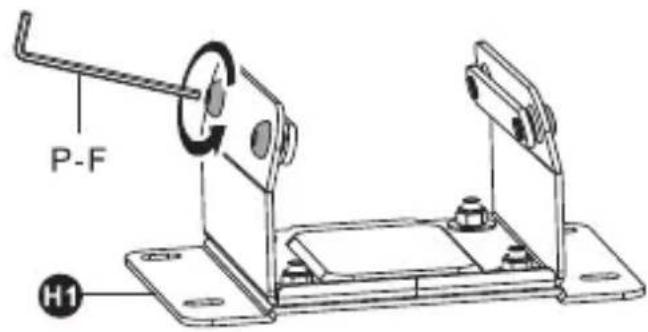

P-F H1

>4mm

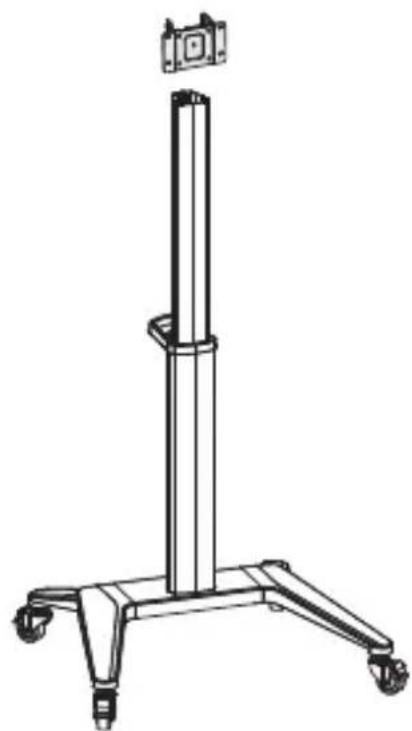

Line drawing of a vertical cylindrical device with wheels and a top-mounted bracket (no text or symbols)

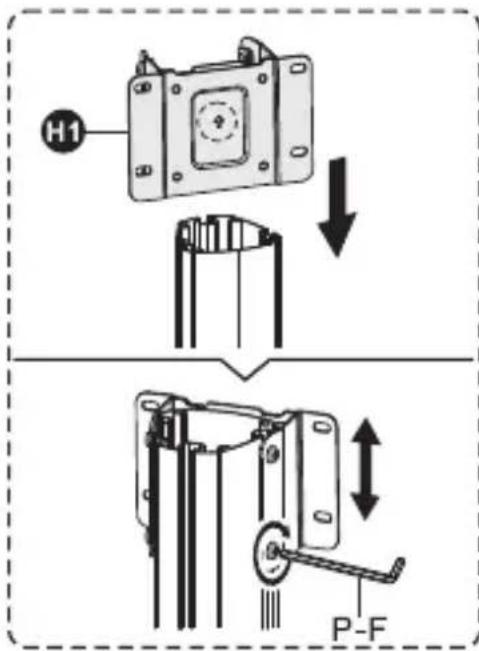

H1 P-F

4

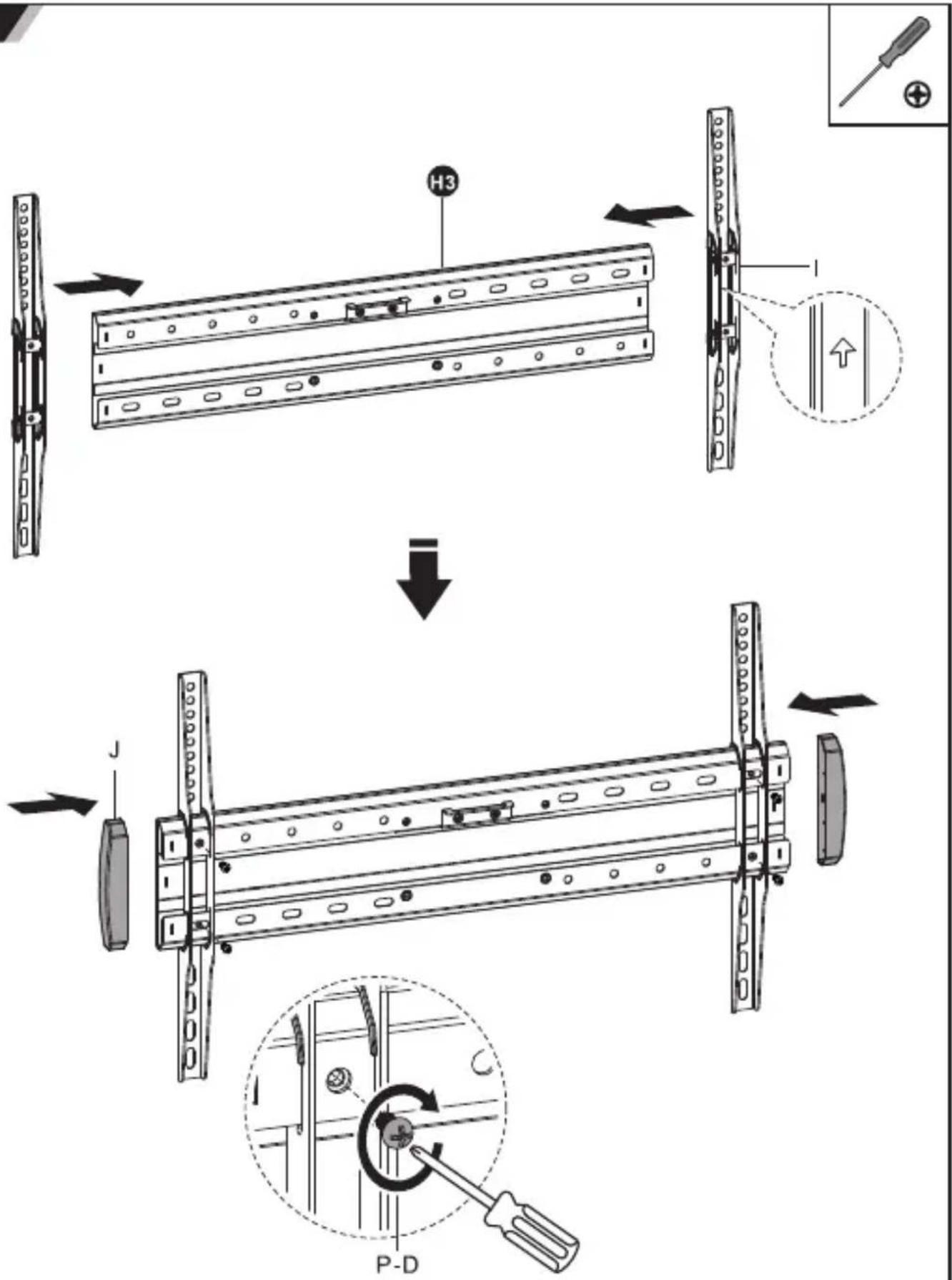

Technical diagram illustrating the assembly of a mechanical component with labeled parts and directional arrows indicating assembly steps.

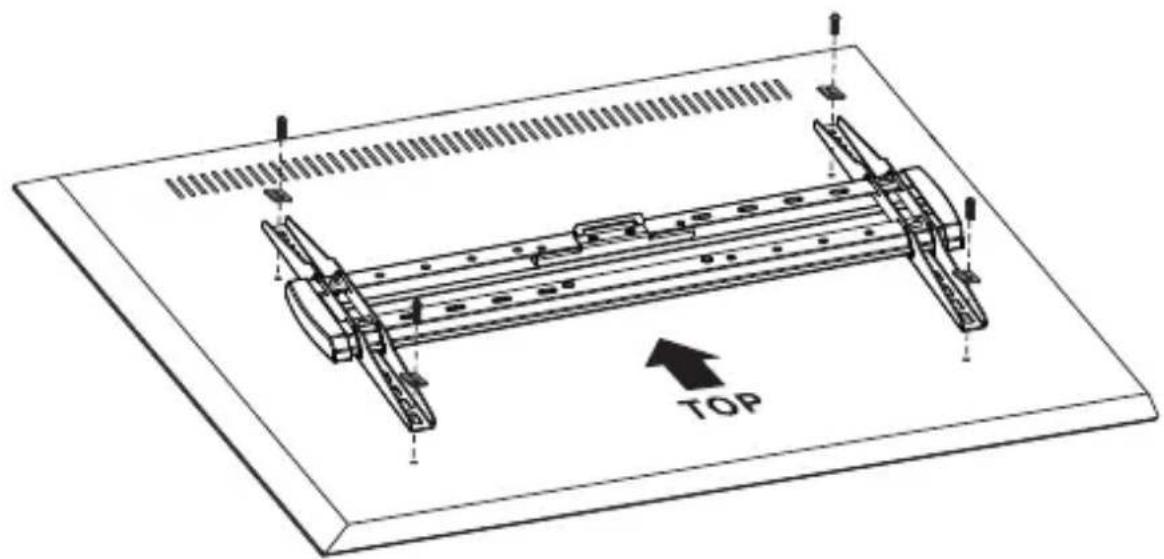

5a

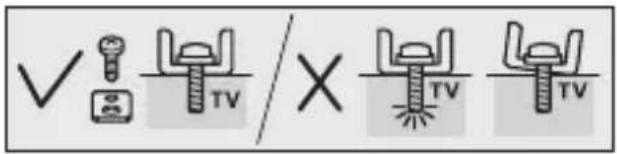

✓ TV / X TV TV

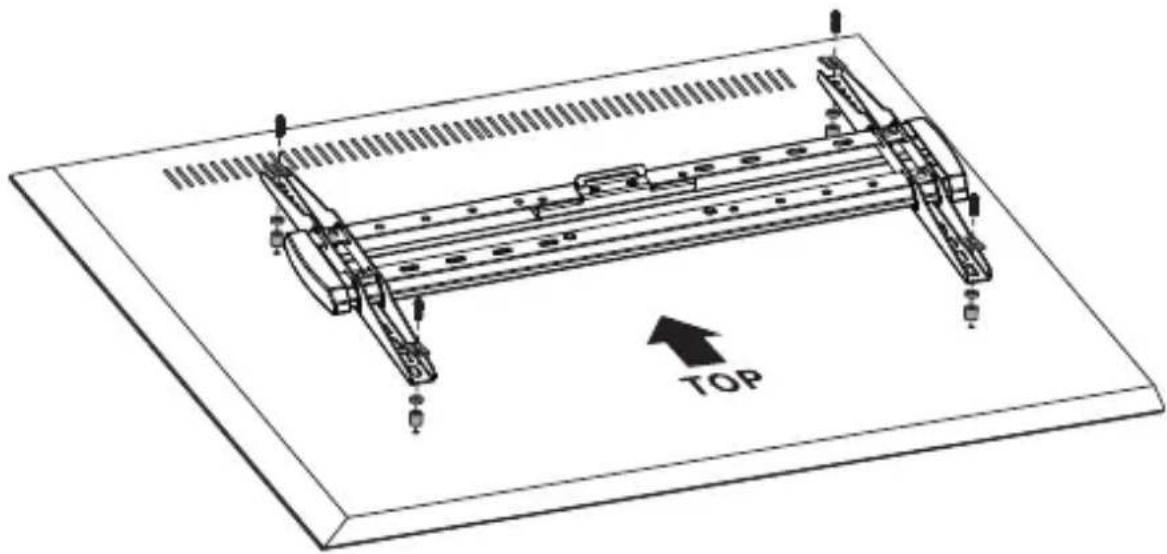

Technical line drawing of a mechanical assembly with labeled 'TOP' and structural components (no readable text or symbols beyond label)

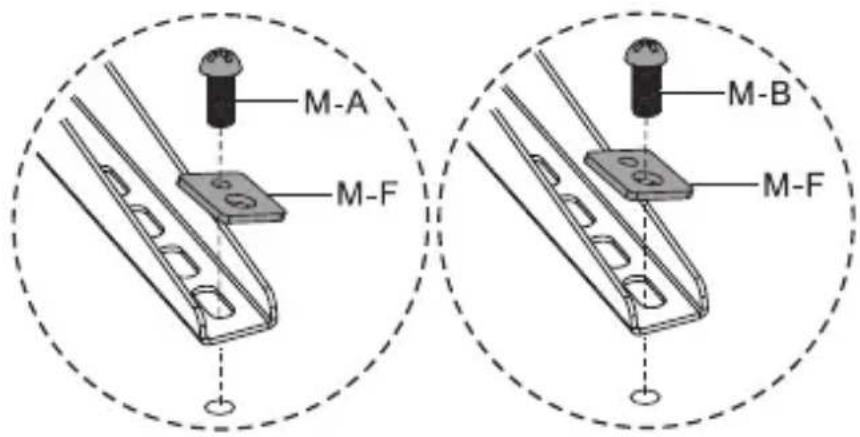

M-A M-F M-B M-F

5b

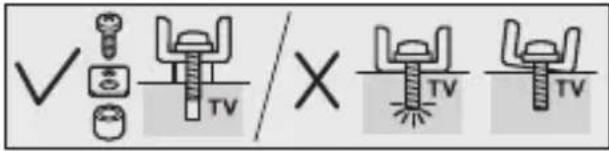

✓ TV X TV TV

Technical line drawing of a mechanical assembly with labeled 'TOP' and structural components (no text or symbols beyond label)

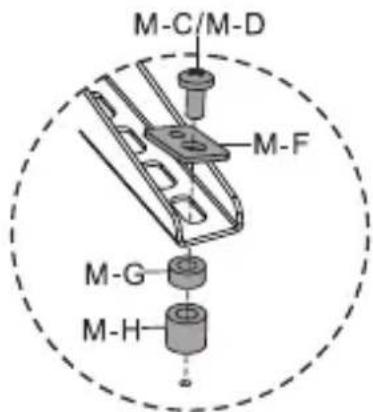

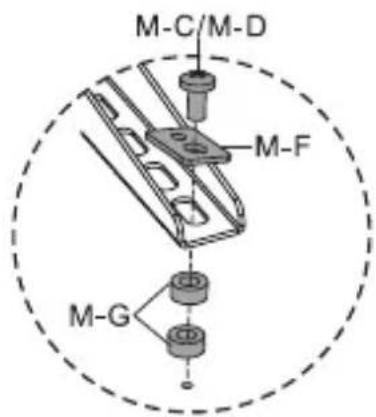

M-C/M-D M-F M-G

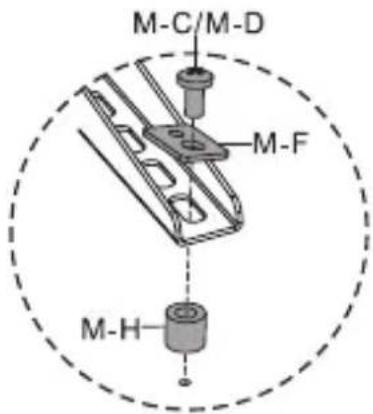

M-C/M-D M-F M-H

M-C/M-D M-F M-G M-H

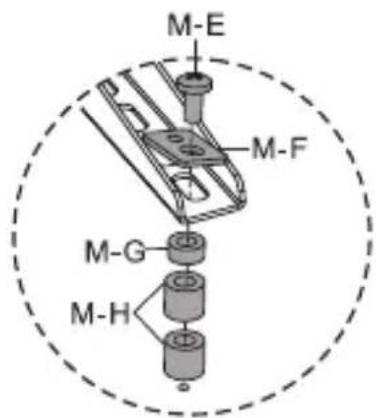

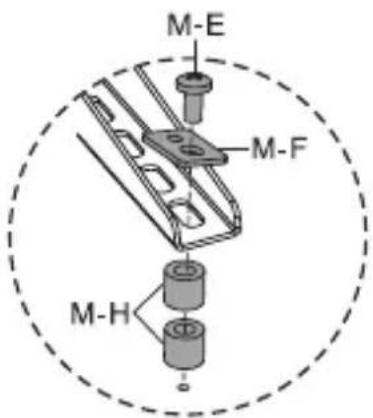

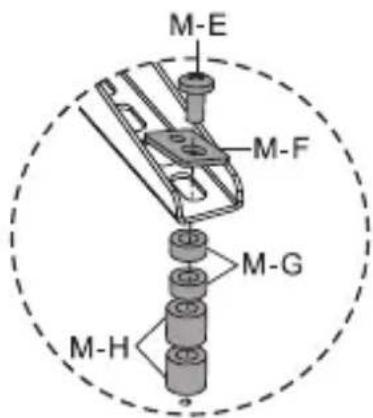

M-E M-F M-H

M-E M-F M-G M-H

M-E M-F M-G M-H

6

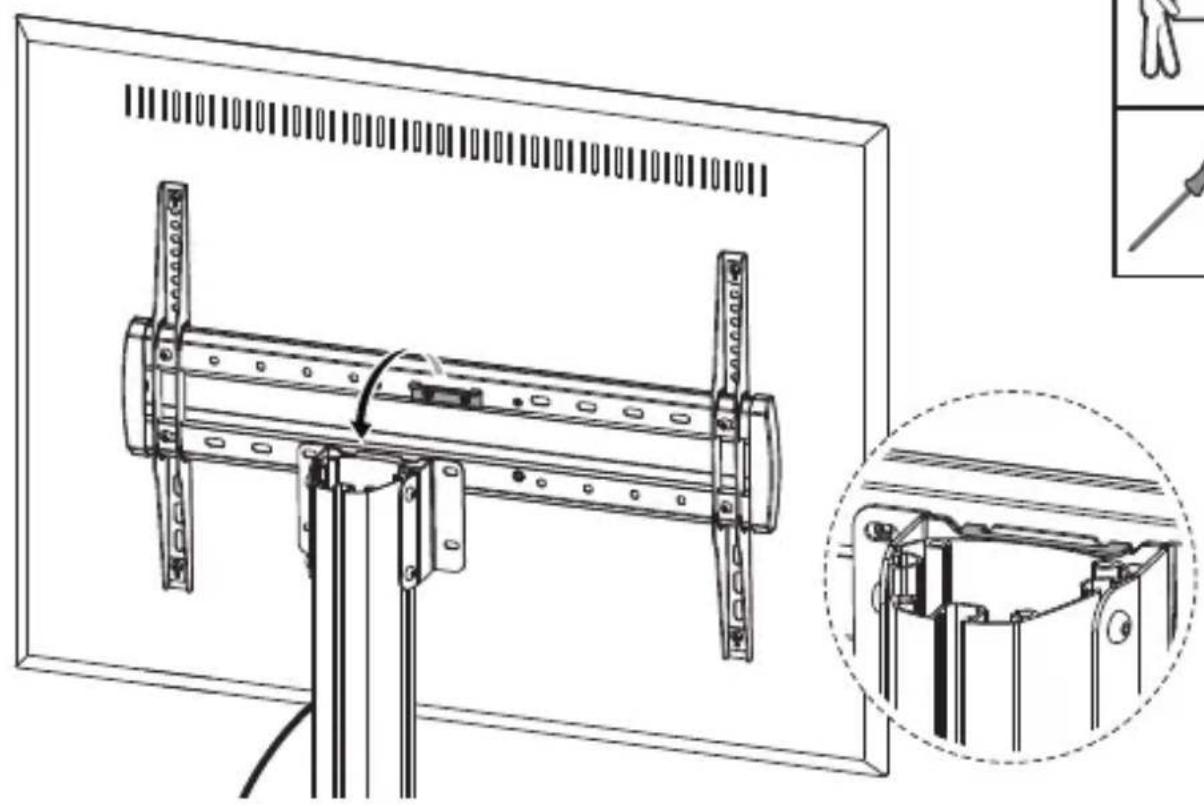

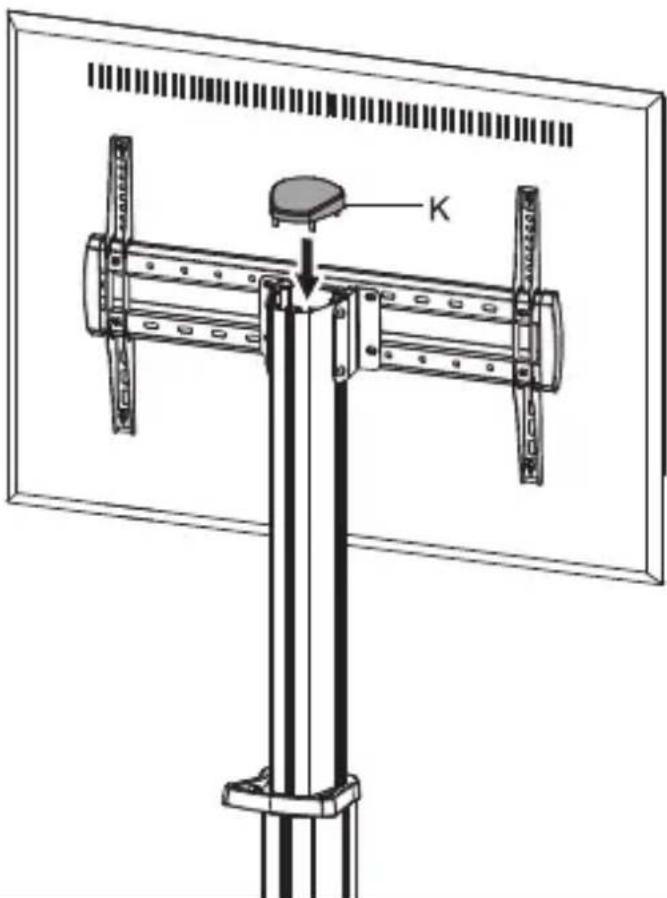

Technical line drawing of a mechanical assembly with mounting brackets and a close-up inset showing internal components (no text or symbols)

Two symbolic icons: a group of people holding a document and a screwdriver with a plus sign (no text or symbols present)

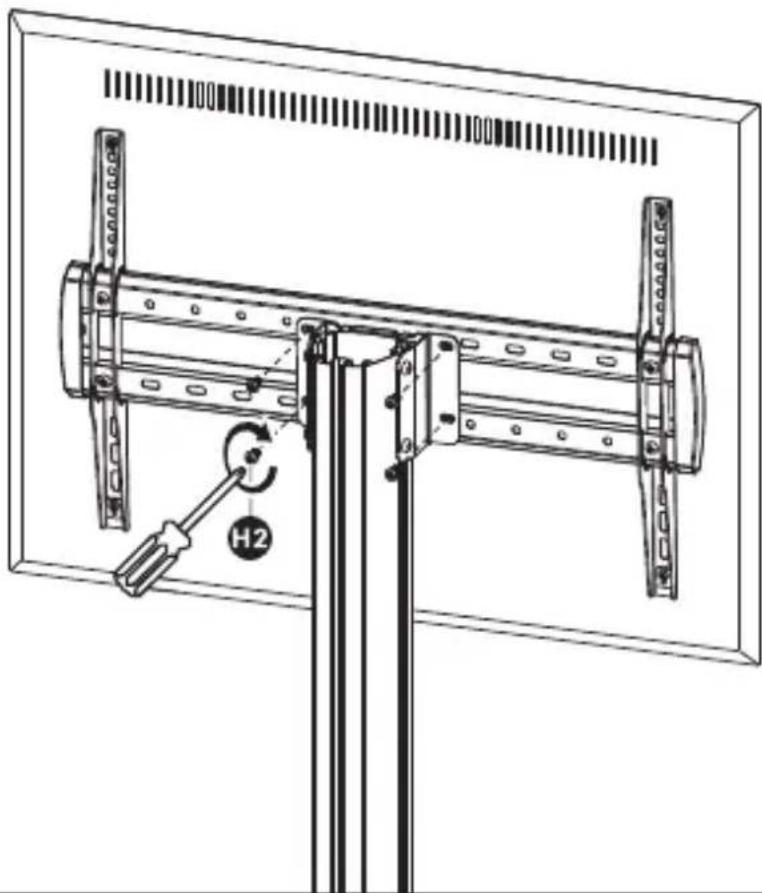

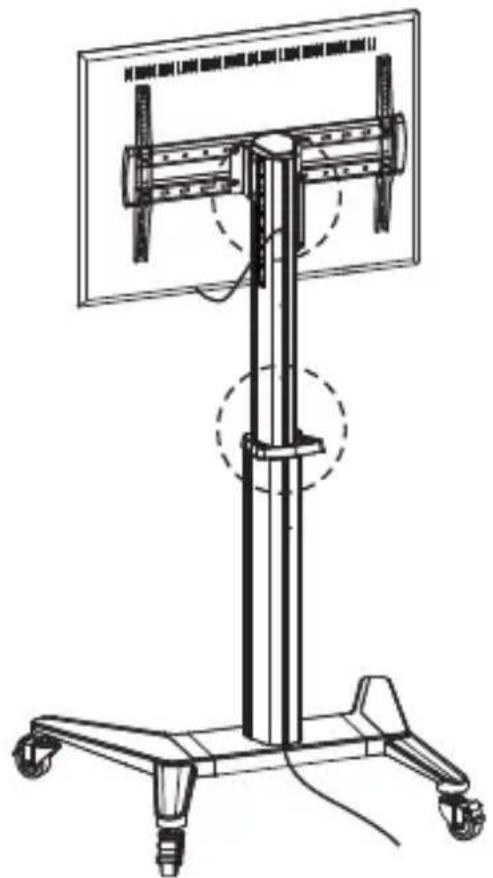

Technical diagram of a mounted device with labeled component H2 and directional arrows indicating assembly or motion.

7

Technical line drawing of a mechanical assembly mounted on a vertical post, with no visible text or symbols.

8

Technical line drawing of a mechanical device with a vertical support and mounted frame (no text or symbols)

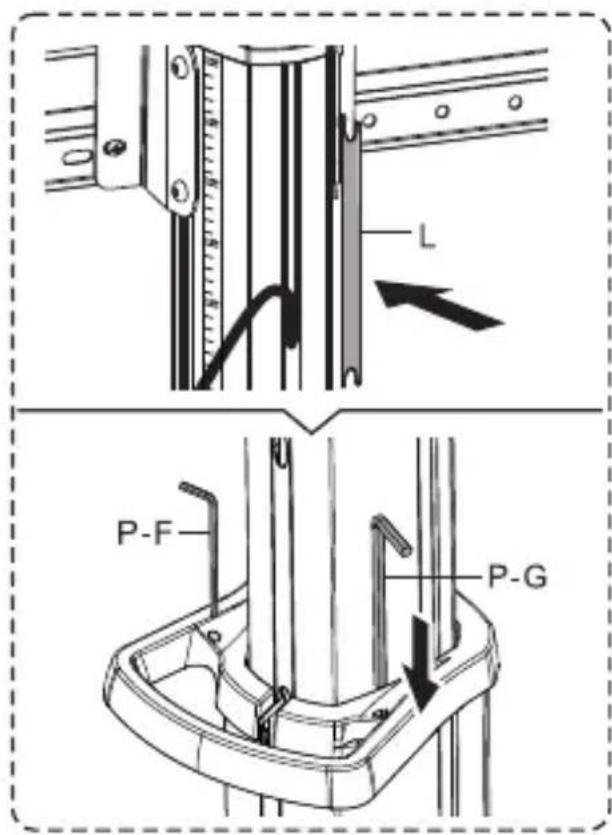

L P-F P-G

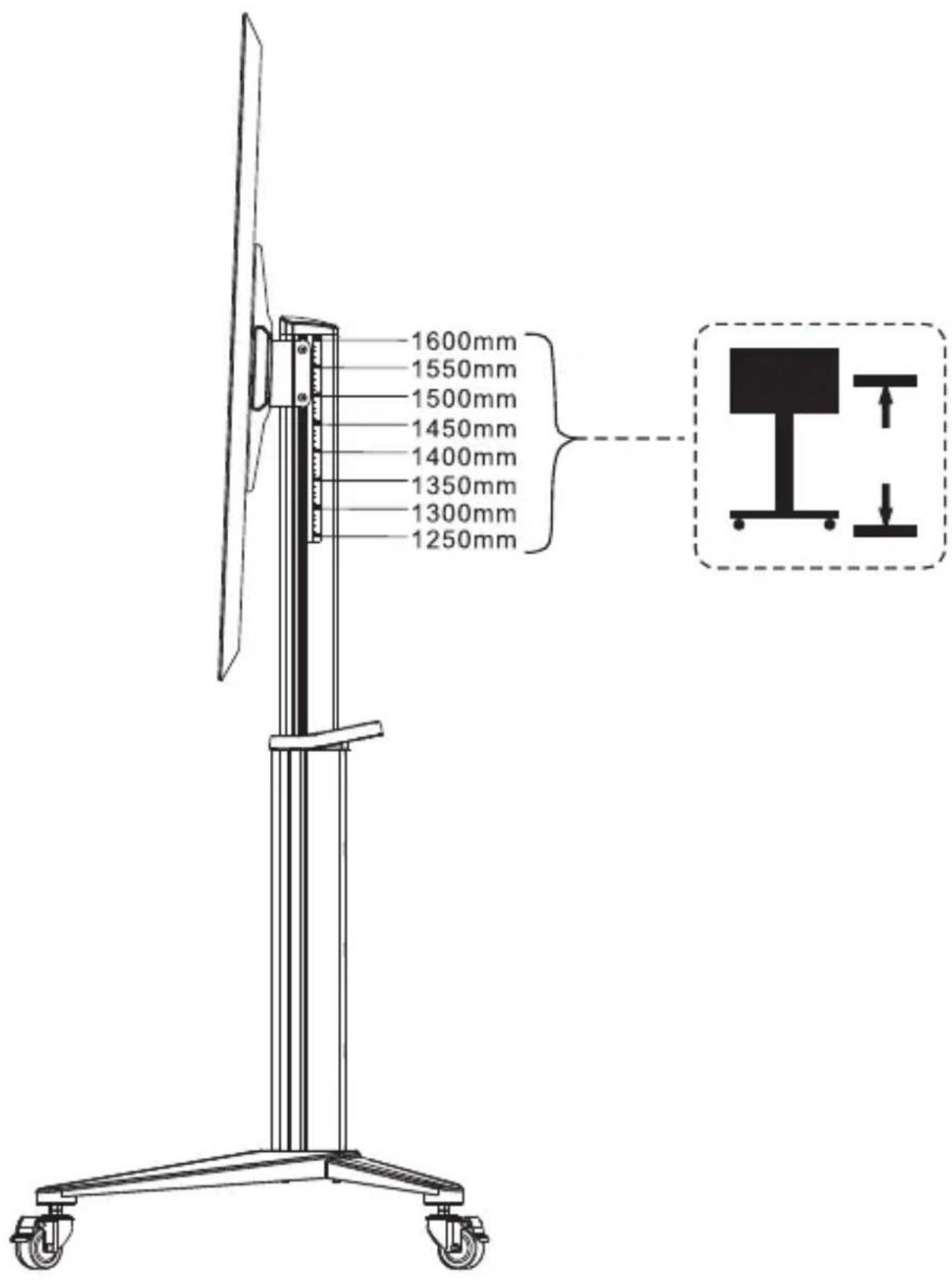

1600mm 1550mm 1500mm 1450mm 1400mm 1350mm 1300mm 1250mm

DAN

DEU

1. Læs hele brugsanvisningen inden du begynder installation og montering. Hvis du har nogen spørgsmål vedrørende nogen af instruktionerne eller advarslerne, bedes du kontakte din forhandler for hjælp.

2. Forsigtig: Anvendelse sammen med produkter der er tungere end den anbefalede vægt kan medføre ustabilitet, hvilket kan medføre til mulig skade.

3. Beslaget skal fastgøres som angivet i monteringsvejledningen. Forkert installation kan medføre alvorlig skade.

4. Sikkerhedsudstyr og korrekt værktøj skal anvendes. Dette produkt må kun installeres af en kvalificeret person.

5. Sørg for at monteringsfladen sikkert understøtter udstyrets samlede vægt og alt vedhæftede hardware og komponenter.

6. Brug de medfølgende monteringsskruer og sørg for ikke at overspænde monteringsskruerne.

7. Dette produkt indeholder små genstande, der kan udgøre en kvælningsfare ved indtagelse. Opbevar disse genstande væk fra børn.

8. Dette produkt er kun beregnet til indendørs brug. Brug af dette produkt udendørs kan føre til produktfejl og personskade.

9. Vigtig: Sørg for at du har modtaget alle dele i overensstemmelse med komponentens tjekliste inden installation. Hvis der mangler dele eller er fejl på nogle af delene, skal du kontakte Deltaco eller den forhandler, hvor du købte produktet.

10. Forsigtig: Overskrid ikke den markerede maksimale vægt. Alvorlig skade eller skade på ejendom kan forekomme.

11. Kontroller med jævne mellemrum (mindst hver 3. måned) at monteringen er sikret korrekt og beslaget er sikker at bruge.

12. Lesen Sie bitte vollständig die Bedienungsanleitung durch, bevor Sie mit den Installations- und Montagearbeiten beginnen. Wenn Sie irgendwelche Fragen bezüglich der Gebrauchsanweisungen oder Sicherheitswarnungen haben sollten, so wenden Sie sich bitte an Ihren Händler.

13. Achtung: Anwendung mit schwereren Geräten als vorgesehen, kann zu Instabilität und somit zu Beschädigungen führen.

14. Das Produkt muss wie in der Montageanleitung angegeben angebracht werden. Eine unsachgemäße Installation kann zu schweren Verletzungen führen.

15. Es müssen eine Fangvorrichtung und sachgemäßes Werkzeug verwendet werden. Dieses Produkt sollte nur vom qualifizierten Fachpersonal montiert werden.

16. Vergewissern Sie sich, dass die Auflagefläche das gesamte Gewicht von Equipment, Hardware und Zubehörteilen sicher halten kann.

17. Verwenden Sie die Montageschrauben und ziehen Sie die Montageschrauben nicht zu fest.

18. Dieses Produkt enthält Kleinteile bei Verschlucken derer Erstickungsgefahr droht. Halten Sie diese Gegenstände von Kindern fern.

19. Dieses Produkt ist nur für Einsatz in Innenräume konzipiert. Anwendung dieses Produkts im Freien kann zu einem Defekt des Produktes oder zu Personenschäden führen.

20. Wichtig: Vergewissern Sie sich, dass Sie alle für die Installation erforderlichen Zubehörteile laut der Prüfliste erhalten haben. Wenn Teile fehlen oder fehlerhaft sein sollten, kontaktieren Sie bitte Deltaco oder Ihren Händler, bei dem Sie das Produkt erworben haben.

21. Achtung: überschreiten Sie bitte nicht das maximale Gewicht. Ernsthafte Verletzungen oder Sachschäden können die Folge sein!

22. Überprüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob das Produkt sicher zu verwenden ist.

23. Read the entire instruction manual before you start installation and assembly. If you have any questions regarding any of the instructions or warnings, please contact your retailer for assistance.

24. Caution: Usage together with products heavier than the rated weight may result in instability which can cause possible injury.
25. Must be attached as specified in assembly instructions. Improper installation may result in serious injury.
26. Safety gear and proper tools must be used. This product should only be installed by a qualified person.
27. Make sure that the supporting surface will safely support the combined weight of the equipment and all attached hardware and components.
28. Use the mounting screws provided and do not over tighten the mounting screws.
29. This product contains small items that could be a choking hazard if swallowed. Keep these items away from children.
30. This product is intended for indoor use only. Using this product outdoors could lead to product failure and personal injury.
31. Important: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, contact Deltaco or the retailer where you purchased the product.
32. Caution: Do not exceed the marked max weight. Serious injury or property damage may occur!

33. Check that it is secure and safe to use, at regular intervals (at least every three months).

34. Enne paigaldamise ja koostamise alustamist lugege läbi kogu kasutusjuhend. Kui teil on juhiste või hoiatuste suhtes küsimusi, pöörduge abi saamiseks müüja poole.

35. Ettevaatust: Nimikaalust raskemate toodetega kasutamise tulemuseks võib olla ebastabiilsus, mis võib põhjustada võimalikke vigastusi.
36. Toode tuleb kinnitada paigaldusjuhistes määratud viisil. Ebaõige paigaldamine võib põhjustada tõsiseid vigastusi.
37. Kasutada tuleb ohutusvarustust ja õigeid tööriistu. Seda toodet tohivad paigaldada ainult kvalifitseeritud professionaalid.
38. Veenduge, et tugipind suudab ohutult kanda varustuse ning kogu kinnitatud riistvara ja komponentide kombineeritud kaalu.
39. Kasutage lisatud paigalduskruvisid ja ärge paigalduskruvisid üle pingutage.
40. See toode sisaldab väikesi esemeid, mis võivad neelamisel osutuda lämbumisohuks. Hoidke need esemed lastest eemal.
41. See toode on mõeldud ainult sisetingimustes kasutamiseks. Selle toote kasutamine välistingimustes võib põhjustada toote rikke ja kehavigastusi.
42. Tähtis: Veenduge enne paigaldamist komponentide kontrollloendi alusel, et olete saanud köik osad. Kui möni osa on puudu või vigane, võtke ühendust Deltaco või müüjaga, kellelt te toote ostsite.
43. Ettevaatust: Ärge ületage märgitud maks. kaalu. Vastasel juhul võib tagajärjeks olla tõsine vigastus või varakahjustus!

44. Kontrollige korrapäraste intervallide järel (vähemalt iga kolme kuu järel), et toode on kindel ja seda on ohutu kasutada.

45. Lue ohjeet läpi huolella, ennen kuin alat asentaa telinettä. Ota yhteys jälleenmyyjään, jos sinulla turvallisuus- tai käyttöohjeisiin liittyviä kysymyksiä.

46. Varoitus: Teline saattaa mennä epävakaaksi, jos siihen kiinnittää liian painavan esineen. Tämä saattaa johtaa henkilövahinkoihin.
47. Tuote tulee asentaa asennusohjeiden mukaisesti. Jos se otetaan käyttöön virheellisellä tavalla, seurauksena saattaa olla aineellinen vahinko tai vakava henkilövahinko.
48. Asennuksessa tulee käyttää asianmukaisia työkaluja ja suojavarusteita. Tuotteen saa asentaa ainoastaan asiantunteva henkilö.
49. Varmista, että telineen pinta kestää näytön tai television kokonaispainon. Painoon lasketaan kuuluvaksi kaikki komponentit, jotka ovat osa laitteistoa.
50. Käytä mukana tulevia ruuveja. Älä ruuvaa liian kireälle.
51. Tuote sisältä pieniä osia, joiden nieleminen aiheuttaa tukehtumisvaaran. Pidä nämä osat poissa lasten ulottuvilta.
52. Tuote on tarkoitettu ainoastaan sisäkäyttöön. Jos tuotetta käytetään ulkona, se saattaa vahingoittua tai aiheuttaa henkilövahinkoja.
53. Tärkeää: Ennen kuin alat asentaa tuotetta, varmista että pakkauksessa on mukana kaikki tarpeelliset osat. Jos osia puuttuu tai jotkin niistä ovat vahingoittuneet, ota yhteys Deltacoon tai jälleenmyyjään.
54. Varoitus: Älä ylitä ohjeissa mainittua enimmäispainoa. Jos laite on tätä painavampi, seurauksena saattaa olla vakavia henkilövahinkoja tai materiaalisia vahinkoja.

55. Varmista säännöllisesti, että tuote on vakaasti paikallaan ja sitä on turvallista käyttää. Tämä tulisi tehdä vähintään kolmen kuukauden välein.

56. Lisez le manuel d'instructions en entier avant de commencer l'installation et le montage. Si vous avez des questions concernant les instructions ou les avertissements, veuillez contacter votre revendeur pour obtenir une assistance.

57. Attention: L'utilisation avec des produits plus lourds que le poids nominal peut entraîner de l'instabilité pouvant causer des blessures.
58. Le produit doit être fixé conformément aux instructions de montage. Une mauvaise installation peut entraîner des blessures graves.
59. Un équipement de sécurité et des outils appropriés doivent être utilisés. Ce produit ne doit être installé que par une personne qualifiée.
60. Assurez-vous que la surface d'appui supportera en toute sécurité le poids total de l'équipement et de tous les composants et matériels attachés.
61. Utilisez les vis de montage fournies et ne serrez pas trop les vis de montage.
62. Ce produit contient de petits objets qui pourraient constituer un risque d'étouffement en cas d'ingestion. Gardez ces pièces loin des enfants.
63. Ce produit est destiné à une utilisation en intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des blessures corporelles.
64. Important: Vérifiez que vous avez reçu toutes les pièces conformément à la liste de contrôle des composants avant l'installation. Si des pièces sont manquantes ou défectueuses, contactez Deltaco ou le revendeur chez qui vous avez acheté le produit.
65. Attention: Ne dépassez pas le poids maximum indiqué. Des blessures graves ou des dommages matériels peuvent survenir!

66. Vérifiez que le produit est sécurisé et sûr à utiliser, à intervalles réguliers (au moins tous les trois mois).

67. A felszerelés és összeállítás megkezdése előtt olvassa el a teljes kezelési útmutatót. Ha az utasítások vagy figyelmeztetések bármelyikével kapcsolatban kérdése merül fel, kérjük, segítségért forduljon a forgalmazóhoz.

68. Vigyázat: A névleges súlynál nehezebb termékekkel való használat instabilitást okozhat, ami sérüléshez vezethet.

69. A terméket az üzembe helyezési utasításoknak megfelelően kell csatlakoztatni. A nem megfelelő üzembe helyezés súlyos sérülést okozhat.

70. Biztonsági felszerelést és megfelelő szerszámokat kell használni. A terméket kizárólag képzett személy szerelheti fel.

71. Győződjön meg róla, hogy a tartófelület alkalmas-e a berendezés, valamint a hozzá csatlakozó összes eszköz és részegység együttes súlyának biztonságos meqtartására.

72. A mellékelt rögzítőcsavarokat használja, és ne húzza meg öket túl szorosan.

73. A termék kis méretű elemeket is tartalmaz, amelyek lenyelése esetén fennáll a fulladás veszélye. Ezeket az elemeket tartsa gyermekektől távol.

74. A terméket beltéri használatra tervezték. A termék kültéri használata a termék meghibásodásához és személyi sérüléshez vezethet.

75. Fontos: Felszerelés előtt győződjön meg róla, hogy a részegységek ellenőrzölistájában szereplő összes alkatrészt megkapta-e. Ha bármely alkatrész hiányzik, vagy meghibásodott, forduljon a Deltacóhoz vagy ahhoz a forgalmazóhoz, akitől a terméket megvásárolta.

76. Vigyázat: Ne lépje túl a megjelölt maximális súlyt. Ez súlyos sérülést vagy vagyoni kárt okozhat!

77. Rendszeres időközönként (legalább háromhavonta) ellenőrizze, hogy a termék biztonságosan üzemel, és balesetveszély-mentesen használható.

78. Pirms uzstādīšanas un montāžas izlasiet visu lietošanas instrukciju. Ja jums rodas jautājumi par kādu no norādījumiem vai brīdinājumiem, lūdzu, sazinieties ar savu mazumtirgotāju, lai saņemtu palīdzību.

79. Uzmanību: ja statnī tiek ievietoti priekšmeti, kas pārsniedz instrukcijā norādīto svaru, tas var zaudēt stabilitāti, un var tikt gūtas traumas.

80. Prece jäpievieno saskaņā ar montāžas norādījumiem. Nepareiza uzstādīšana var radīt nopietnu ievainojumu.

81. Uzstādot statni, ir jāizmanto drošības aprīkojums un piemēroti instrumenti. To vajadzētu uzstādīt profesionālim.

82. Pārliecinieties, ka virsma, pie kuras tiks piestiprināts statnis, spēs droši noturēt kā statņa, tā tajā ievietotās aparatūras un piederumu svaru.

83. Uzstādīšanai izmantojiet komplektā ietilpstosās montāžas skrūves, bet pārāk cieši tās nepievelciet.

84. Šajā izstrādājumā ietilpst nelielas detaljas; ja tās tiek norītas, cilvēks var nosmakt. Glabājiet šīs detaljas bērniem nepieejamā vietā.

85. Šo izstrādājumu paredzēts uzstādīt tikai iekštelpās. Uzstādot to ārā, tas var tikt sabojāts, un cilvēki var gūt traumas.

86. Svarīgi: pirms uzstādīšanas pārbaudiet, vai komplektā ietilpst visas kontrollapā norādītās detaļas. Ja kāda detaļa trūkst vai ir bojāta, sazinieties ar Deltaco vai mazumtirgotāju, pie kura jūs iegādājāties šo izstrādājumu.
