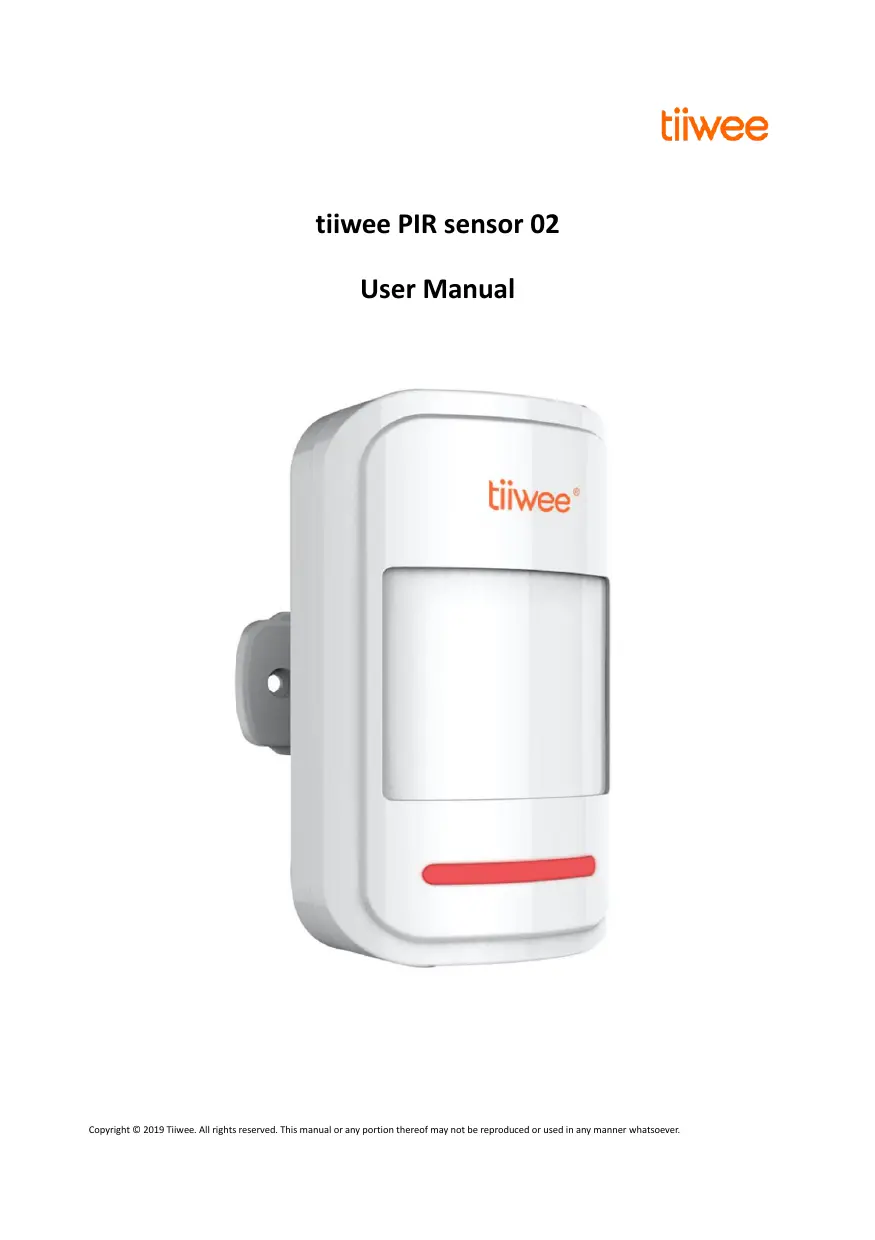

USER MANUAL PIR sensor 02 Tiiwee

1 x capteur Tiiwee PIR 02

3 x piles alcalines 1,5V de type AAA

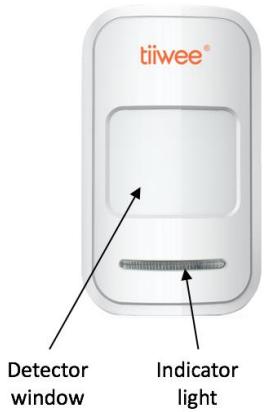

Lorsque le témoin du détecteur clignote + La LED clignote une fois : un signal est détecté et le détecteur envoie un signal à l'alarme.

+ LED allumée en permanence : Indication de basse tension, veuillez remplacer la pile le plus rapidement possible.

Connexion des capteurs PIR à une sirène d'alarme

Ce capteur PIR est compatible avec le système d'alarme domestique Tiiwee. Connectez-le sans fil avec l'une des unités d'alarme 433 MHz.

IMPORTANT : Les instructions pour l'appariement du capteur PIR avec le système d'alarme domestique Tiiwee sont incluses avec les unités d'alarme ou peuvent être consultées sur notre site Internet www.tiiwee.com ou sur l'un

de nos canaux Youtube.

Min" vs "5s"). Le délai d'attente de 5 minutes peut être utilisé lorsque votre capteur PIR est conçu pour déclencher une alarme sonore forte. Ce mode n'est toutefois pas conseillé lorsque vous

avez sélectionné un réglage du son Carillon sur votre unité d'alarme.

Copiright © 2019 Tee Al rights reserved This manual or any portion thereof may nat be repraduced or usedin any manner hatscever

respectera un temps d'attente de 5 secondes entre 2 signaux et que le

voyant LED clignotera toujours en cas de mouvement détecté. Ce sont les paramètres les plus couramment utilisés.

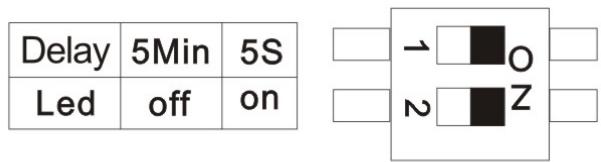

1. Si les deux commutateurs sont en position ON comme indiqué sur la figure 1, la DEL clignote chaque fois qu'un mouvement est détecté. Après chaque signal, un temps d'attente de 5 secondes est réglé en standard pour permettre à une personne de passer sans déclencher un signal en continu.

2. Si l'interrupteur supérieur est réglé sur Arrêt, le détecteur respectera un délai de 5 minutes avant de redevenir actif. C'est un mode d'économie d'énergie. Ce réglage peut parfaitement être utilisé avec une alarme forte

(qui retentira continuellement et fort). Un réglage Carillon sur l'unité d'alarme n'est pas conseillé avec ce délai.

3. Si l'interrupteur inférieur est réglé sur Arrêt, le voyant DEL ne clignote pas chaque fois qu'un signal est détecté. Ceci peut être pratique pour

économiser la batterie.

4. Si les deux commutateurs sont en position Off (arrêt) comme indiqué sur la Figure 2, le capteur PIR respectera un intervalle de 5 minutes entre 2 signaux différents et la fenêtre LED ne clignotera pas.

Fonction de rappel de basse tension : Le témoin lumineux s'allume en permanence lorsque la tension du PIR est inférieure à 2,4V, sauf si la lumière a été éteinte en réglant les commutateurs internes.
