PIR sensor 02 - Rilevatore di movimento Tiiwee - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rilevatore di movimento PIR senza fili
Marca	Tiiwee
Modello	Sensore PIR 02 (TWPIRO2)
Dimensioni	106 x 67 x 45 mm
Materiale del corpo	ABS
Alimentazione	3 batterie alcaline AAA 1,5 V (incluse) o adattatore di rete 5 V/1 A DC (non incluso) tramite porta micro-USB
Corrente di standby	< 50 µA
Corrente di lavoro	< 20 mA
Portata di rilevamento	Da 4 a 8 metri, angolo di 110°
Distanza wireless	100 m (in area aperta)
Frequenza wireless	433 MHz
Umidità di funzionamento	< 80 %
Utilizzo	Solo per interni
Compatibile con	Sistema di allarme domestico Tiiwee (unità 433 MHz)
Funzioni principali	Rilevamento di movimento a infrarossi passivo, doppio nucleo a logica fuzzy, analisi intelligente anti-falsi allarmi, impostazioni di ritardo (5 s o 5 min) e spegnimento LED
Indicatori LED	Lampeggia una volta in caso di rilevamento; accesa fissa per batteria scarica (tranne se LED disattivato)
Ritardo tra segnali	5 secondi predefiniti (programmato in fabbrica)
Impostazioni interne	Interruttori DIP per selezionare ritardo 5 s/5 min e attivazione/disattivazione LED
Altezza di installazione consigliata	Circa 2 metri
Test di funzionamento	Camminare davanti al sensore a 3-6 m; il LED deve lampeggiare
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; evitare umidità e prodotti abrasivi
Sicurezza	Per uso interno; non esporre a temperature estreme né alla luce solare diretta; rispettare la polarità delle batterie
Parti di ricambio e riparabilità	Batterie sostituibili (AAA); accesso agli interruttori interni; nessun ricambio specifico fornito
Contenuto della confezione	1 sensore, 3 batterie AAA, 1 supporto a sfera, 2 viti, 1 manuale di istruzioni

Domande frequenti - PIR sensor 02 Tiiwee

Come installare il rilevatore di movimento Tiiwee PIR 02?

Inserire le batterie rispettando la polarità, richiudere il pannello, quindi fissare il supporto a sfera. Montare il supporto a parete a circa 2 metri di altezza, orientato a 90° rispetto alla direzione di marcia. Evitare fonti di calore, freddo, correnti d'aria e luce solare diretta.

Come testare il sensore dopo l'installazione?

Portare l'interruttore su ON. Camminare davanti al sensore a una distanza di 3-6 metri. Il LED deve lampeggiare una volta. Notare che c'è un ritardo di 5 secondi tra due segnali, il che è normale per risparmiare la batteria.

Come abbinare il sensore PIR con una sirena d'allarme Tiiwee?

Il sensore è compatibile con le unità di allarme Tiiwee 433 MHz. Seguire le istruzioni di abbinamento fornite con l'unità di allarme o consultare il sito www.tiiwee.com o i canali YouTube Tiiwee.

Cosa significa il LED acceso fisso?

Il LED acceso fisso indica una tensione della batteria bassa (inferiore a 2,4 V). Sostituire le batterie il prima possibile. Notare che se il LED è stato disattivato tramite gli interruttori interni, questa indicazione non funziona.

Come modificare il ritardo tra le rilevazioni (5 secondi o 5 minuti)?

Aprire l'involucro rimuovendo la vite superiore e separando le due parti. Sul circuito stampato si trovano due interruttori. L'interruttore superiore (5 Min/5s) consente di scegliere tra un ritardo di 5 minuti o 5 secondi dopo ogni rilevazione.

Posso disattivare il LED per risparmiare la batteria?

Sì. Aprire l'involucro e posizionare l'interruttore inferiore su OFF (posizione LED OFF). Attenzione: in questa modalità, anche l'indicazione di batteria scarica è disattivata.

Quali sono le impostazioni di fabbrica?

Le impostazioni di fabbrica sono: ritardo di 5 secondi e LED acceso (interruttori su ON). Questi sono i parametri più comuni per un utilizzo standard.

Cosa fare se il sensore attiva falsi allarmi?

Verificare che il sensore non sia orientato verso una finestra, una fonte di calore (condizionatore, riscaldamento) o una corrente d'aria. Regolare l'angolo e l'altezza. Evitare la luce solare diretta. Se due rilevatori si trovano nella stessa zona, distanziarli per evitare interferenze.

Come pulire il rilevatore?

Utilizzare un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi. Evitare qualsiasi contatto con l'umidità.

Il sensore può essere utilizzato all'esterno?

No, questo rilevatore è progettato solo per uso interno. Non esporlo a pioggia, umidità eccessiva o temperature estreme.

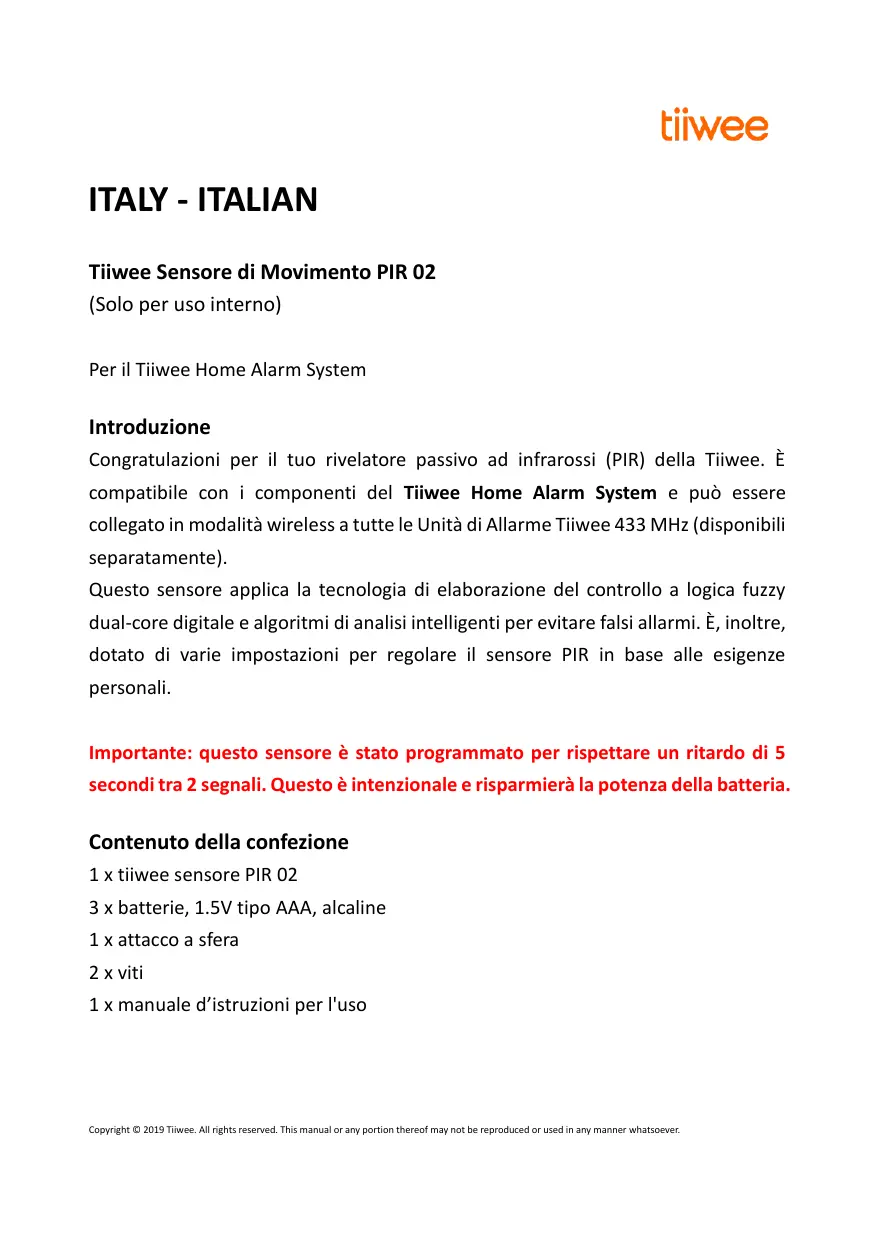

MANUALE UTENTE PIR sensor 02 Tiiwee

Tiiwee Sensore di Movimento PIR 02

(Solo per uso interno)

Per il Tiiwee Home Alarm System

Introduzione

Congratulazioni per il loro rivelatore passivo ad infrarossi (PIR) della Tiiwee. è compatible con i componenti del Tiiwee Home Alarm System e più essere collegato in modalità wireless a tutte le Unità di Allarme Tiiwee 433 MHz (disponibili separamenti).

Questo sensore applica la和技术ia di elaborazione del controllo a logica fuzzy dual-core digitale e algorithmi di analisi intelligenti per evitare falsi allarmi. è, inoltre, dotato di varie impostazioni per regolare il sensore PIR in base alle esigenze personali.

Importante: Anything sensore è stato programmatico per rispettore un ritardo di 5 secondi tra 2 segnali. Questo è intenzionale e risparmierà la potenza della batteria.

Contenuto della confezione

1 x tiwee sensore PIR 02
3 x batterie, 1.5V tipo AAA, alcaline
1 x attacco a sfera
2 x viti
1 x manuale d'istruzioni per l'uso

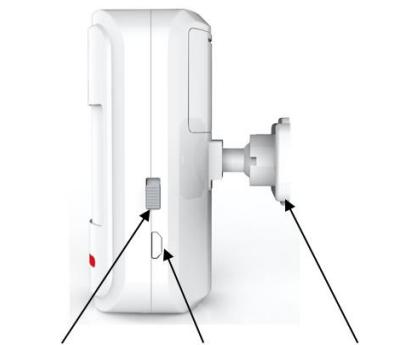

Panorama sul prodotto e attivazione

Rilevatore finestra
Luce di controllo

Interruttore on/off
Porta micro USB
Piastra di montaggio

Apriere il pannello posteriore per insertire le batterie. Si prega di rispetto la corretta polarità. Adesso, richiudere il pannello posteriore. Far scorrere il giunto sferico in posizione finché non si blocca in posizione e fissare il supporto a parete sul giunto sferico. Il sensore PIR è ora primo per essere installato sul supporto.

Linee guida generali per l'installazione

Evitare luoghi che siano vicini a una finestra, ai condizionatori d'aria, alle lampade fluorescenti, ai caloriferi, ai frigoriferi, alle stufe e la luce solare diretta e in altri luoghi dove la temperatura potrebbe cambiare rapidamente e il flusso d'aria è elevato. Se ci sono due rilevatori nella stessa gamma di rilevazione, si prega di regolarne la posizione per evitare interferenze e falsi allarmi.

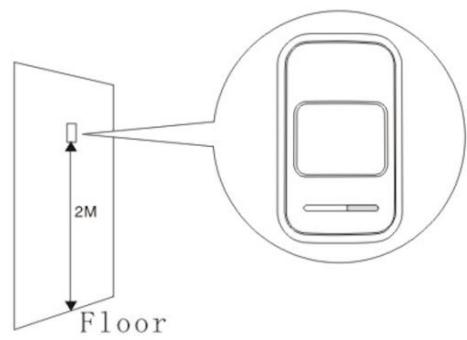

Attaccare il rilevatore alla staffa e modificare l'angolo e la distanza di rilevamento regolando l'altezza d'installazione e la staffa. Si consiglia di installare il dispositivo ad un'altezza di circa 2 metri.

IMPORTANTE: Il rilevatore ad infrarossi è sensibile al movimento verticale di un essere umano. è meno sensibile ai movimenti orizzontali. Pertanto, si consiglia di puntare il dispositivo a un angolo di 90 gradi rispetto alla direzione di una persona.

Test

1. Dopo l'installazione, porre l'interruttore su ON. Ora, camminare o muoversi davanti al sensore PIR ad una distanza compresa tra i 3 e i 6

metri.

1. La spia luminosa dovrebbe accendersi una volta. Notare il ritardo di 5 secondi tra 2 segnali. Questo è normale e intenzionale per risparmiare la carica della batteria.
2. Se necessario, regolare l'angolo del rilevatore per ottenere l'intervallo di rilevamento desiderato.

Quando l'indicatore del rilevatore lampeggia

• Il LED lampeggia una volta: viene rilevato un segnale e il rilevatore invia un segnale all'Unità di Allarme.
• Il LED resta continuamente acceso: indicazione di scarsa energia, si prega di cancellare la batteria il prima possibile.

Collegamento dei Sensori PIR ad una Sirena di Allarme

Questo sensore PIR è compatibile con il Tiiwee Home Alarm System.
Collegarlo in modalità wireless con una delle Unità di Allarme 433 MHz.

IMPORTANT: Le istruzioni per l'accoppiamento del sensore PIR con il Tiiwee Home Alarm System sono incluse nelle Unità di Allarme oppure possono essere consultate sul loro site web www.tiiwee.com o su uno dei nostri canali YouTube.

Funzioni avanzate

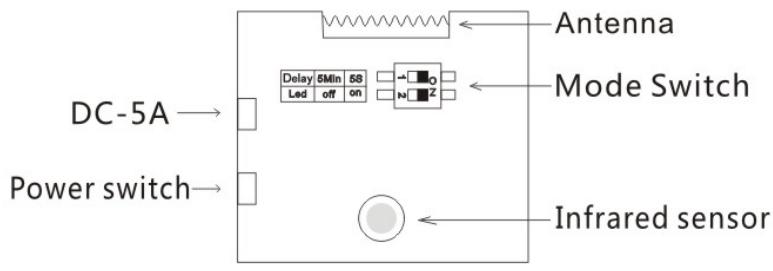

Il sensore PIR alla Tiiwee è dotato di alcune funzioni aggintive per consentire di regolare il dispositivo per le proprie specifiche esigenze. Per accedere a QUESTe funzioni, rimuovero la vite nella parte superiore del sensore. Quindi分开are le 2 parti (parte anteriore e posteriore) usando un dispositivo appropriato (ad esempio, un cacciavite). Ora si può essere la scheda con i 2 interruptori.

Picture 1

1. La spia luminosa può essere spenta per risparmiare la carica della batteria (posizione LED OFF). Ovviamente, in questa modalità verrà ancora inviato un segnale di allarme all'Unità di Allarme o al Sensore d'Allarme di Movimento PIR. Tuttavia, si noti che l'indicazione di batteria scarica è spenta in questa impostazione.
2. Può essere impostato un tempo di attesa di 5 minuti tra i rilevamenti per risparmiare la potenza della batteria (interruptore "5 Min." vs "5 Sec.). Il tempo di attesa di 5 minuti può essere utilizzato quando il sensore PIR è destinato a essere una forte sirena d'allarme. Questa modalità non è tuttavia consigliata quando è stata selezionata un'impostazione audio Suoneria sull'Unità di Allarme.

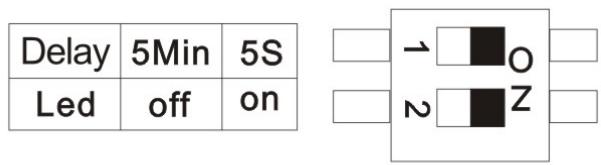

Impostazione Modalità

Le impostazioni di fabbrica sono "5 Sec." e "LED On". Ciò significiva che il sensore rispetterà un tempo di attesa di 5 secondi tra 2 segnali e che la spia LED lampeggerà sempre se viene rilevato un movimento. Queste sono le impostazioni più comunmente utilizzate.

1. Se entrambi gli interrupttori sono impostati sulla posizione ON come lo做不到 in l'immagine 1, il LED lampeggerà agli volte che viene rilevato un movimento. Dopo agli segnale, è impostato un tempo di attesa di 5 secondi come standard per consentire ad una persona di passare nelle attivare un segnale continuo.
2. Se l'interruttore superiore è impostato su Off, il rilevatore rispetterà un ritardo di 5 minuti prima che ridiventi attivo. Questa è una modalità di risparmio energetico. Tale impostazione può essere utilizzata perfettamente con un allarme forte (che suonerà continuamente e fortissimo). L'impostazione della Suoneria sull'Unità di Allarme non è consigliata con questo ritardo.
3. Se l'interruttore inferiore è impostato su Off, la spia LED non lampeggerà agli volta che viene rilevato un segnale. Questo può essere qualcosa di comodo per il risparmio dell'energia della batteria.
4. Se entrambi gli interrupturi sono in posizione di Off come migliorato nell'Immagine 2, il sensore PIR rispettera un intervallo di 5 minuti tra 2 segnali diversi e la finestra LED non lampeggerà.

Funzione di Promemoria per Scarsa Energia: La spia si accende

continuamente quando la tension del PIR è inferiore a 2.4V, a meno che la sua luce non sia stata spenta impostando gli interrupttori interni.

Caratteristiche della Gamma di Rilevazione

Top View

Side View

Caratteristiche Tecniche

Alimentazione: Il sensore PIR è alimentato da 3 batterie alcaline AAA 1.5V o da un alimentatore esterno 5V/1A DC collegatotramite la porta microUSB. Le batterie possono rinanere all'interno del sensore,mente l'alimentatore esterno è collegato ed in uso. Lavoreranno come supporto per la corrente nel caso di un'interruzione della corrente 220V.

L'alimentatore non è incluso nel prodotto.

Specifiche

Modello: TWPIRO2

Corrente Standby: <50uA

Corrente Funzionamento: < 20mA

Gamma Rilevamento: 4-8 m/110 gradi d'angolo

Distanza Wireless: 100 metri (spazio aperto)

Materiale dell'Involucro: ABS

Umidità di Funzionamento: <80%

Dimensioni Rivelatore: 106x67x45mm
