Type de produit	Détecteur de mouvement PIR sans fil
Marque	Tiiwee
Modèle	PIR sensor 02 (TWPIRO2)
Dimensions	106 x 67 x 45 mm
Matériau du boîtier	ABS
Alimentation	3 piles alcalines AAA 1,5 V (incluses) ou adaptateur secteur 5 V/1 A DC (non inclus) via port micro-USB
Courant de veille	< 50 µA
Courant de travail	< 20 mA
Portée de détection	4 à 8 mètres, angle de 110°
Distance sans fil	100 m (en zone ouverte)
Fréquence sans fil	433 MHz
Humidité de fonctionnement	< 80 %
Usage	Intérieur uniquement
Compatible avec	Système d'alarme domestique Tiiwee (unités 433 MHz)
Fonctions principales	Détection de mouvement infrarouge passif, double cœur à logique floue, analyse intelligente anti-fausses alarmes, réglages de délai (5 s ou 5 min) et extinction LED
Indicateurs LED	Clignote une fois en cas de détection ; allumée fixe pour pile faible (sauf si LED désactivée)
Délai entre signaux	5 secondes par défaut (programmé en usine)
Réglages internes	Commutateurs DIP pour sélectionner délai 5 s/5 min et activation/extinction LED
Hauteur d'installation conseillée	Environ 2 mètres
Test de fonctionnement	Marcher devant le capteur à 3-6 m ; la LED doit clignoter
Maintenance et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'humidité et les produits abrasifs
Sécurité	Pour usage intérieur ; ne pas exposer à des températures extrêmes ni à la lumière directe du soleil ; respecter la polarité des piles
Pièces détachées et réparabilité	Piles remplaçables (AAA) ; accès aux commutateurs internes ; pas de pièces détachées spécifiques fournies
Contenu de la boîte	1 capteur, 3 piles AAA, 1 fixation à rotule, 2 vis, 1 mode d'emploi

FOIRE AUX QUESTIONS - PIR sensor 02 Tiiwee

Comment installer le détecteur de mouvement Tiiwee PIR 02 ?

Insérez les piles en respectant la polarité, refermez le panneau, puis fixez le support à rotule. Montez le support mural à environ 2 mètres de hauteur, orienté à 90° par rapport à la direction de marche. Évitez les sources de chaleur, de froid, de courants d'air et la lumière directe du soleil.

Comment tester le capteur après installation ?

Mettez l'interrupteur sur ON. Marchez devant le capteur à une distance de 3 à 6 mètres. La LED doit clignoter une fois. Notez qu'il y a un délai de 5 secondes entre deux signaux, ce qui est normal pour économiser la batterie.

Comment appairer le capteur PIR avec une sirène d'alarme Tiiwee ?

Le capteur est compatible avec les unités d'alarme Tiiwee 433 MHz. Suivez les instructions d'appariement fournies avec l'unité d'alarme ou consultez le site www.tiiwee.com ou les chaînes YouTube Tiiwee.

Que signifie la LED allumée en permanence ?

La LED allumée fixe indique une tension de pile faible (inférieure à 2,4 V). Remplacez les piles dès que possible. Notez que si la LED a été désactivée via les commutateurs internes, cette indication ne fonctionne pas.

Comment modifier le délai entre les détections (5 secondes ou 5 minutes) ?

Ouvrez le boîtier en retirant la vis du haut et en séparant les deux parties. Sur le circuit imprimé, vous trouverez deux commutateurs. Le commutateur supérieur (5 Min/5s) permet de choisir entre un délai de 5 minutes ou 5 secondes après chaque détection.

Puis-je désactiver la LED pour économiser la batterie ?

Oui. Ouvrez le boîtier et placez le commutateur inférieur sur OFF (position LED OFF). Attention : dans ce mode, l'indication de pile faible est également désactivée.

Quels sont les réglages d'usine ?

Les réglages d'usine sont : délai de 5 secondes et LED allumée (commutateurs sur ON). Ce sont les paramètres les plus courants pour une utilisation standard.

Que faire si le capteur déclenche de fausses alarmes ?

Vérifiez que le capteur n'est pas orienté vers une fenêtre, une source de chaleur (climatiseur, chauffage) ou un courant d'air. Ajustez l'angle et la hauteur. Évitez la lumière directe du soleil. Si deux détecteurs sont dans la même zone, espacez-les pour éviter les interférences.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Évitez tout contact avec l'humidité.

Le capteur peut-il être utilisé à l'extérieur ?

Non, ce détecteur est conçu pour un usage intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité excessive ou à des températures extrêmes.

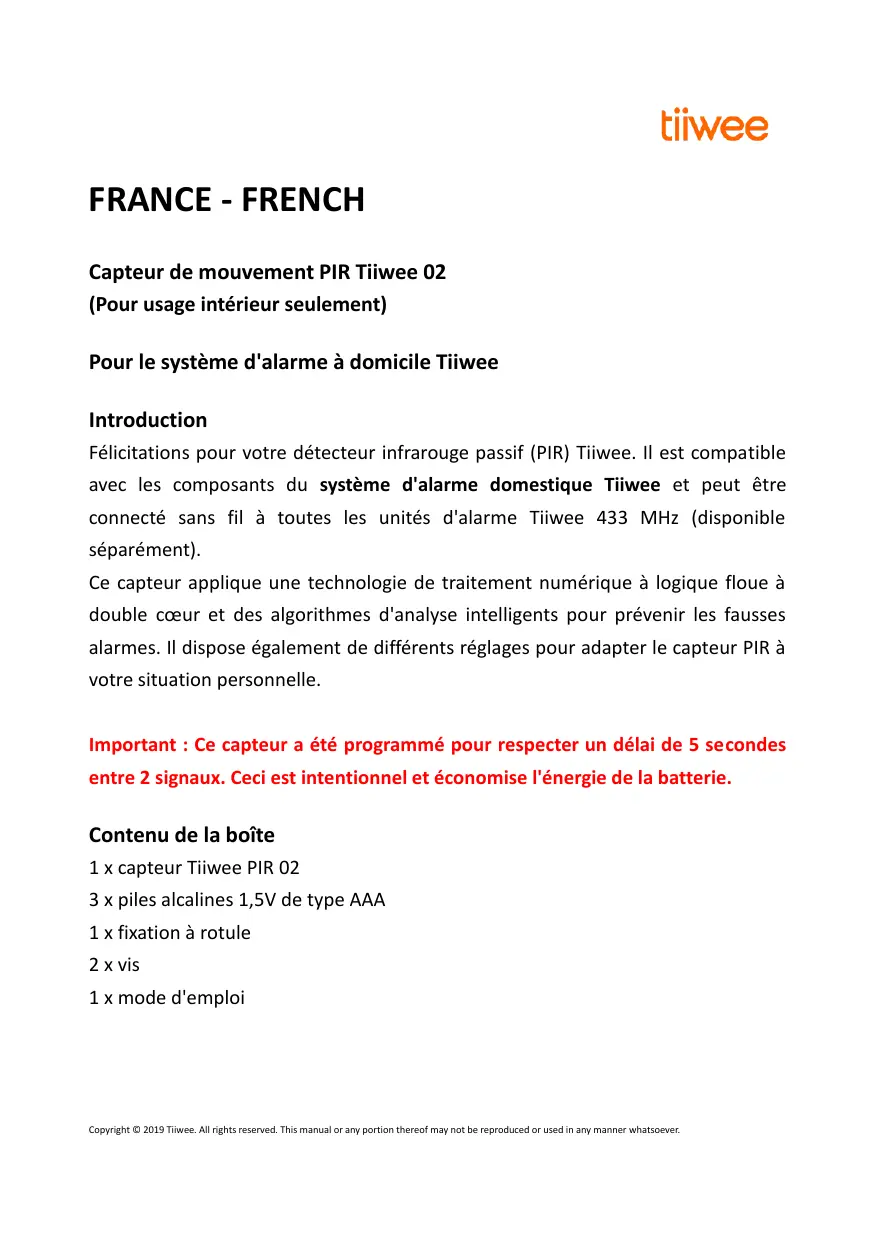

MODE D'EMPLOI PIR sensor 02 Tiiwee

Capteur de mouvement PIR Tiwee 02

(Pour usage interieur seulement)

Pour le système d'alarme à domicile Tiiwee

Introduction

Félicitations pour votre détecteur infrarouge passif (PIR) Tiiwee. Il est compatible avec les composants du système d'alarme domestique Tiiwee et peut être connecté sans fil à toutes les unités d'alarme Tiiwee 433 MHz (disponible séparément).

Ce capteur applique une technologie de traitement numérique à logique floue à double cœur et des algorithms d'analyse intelligents pour prévenir les fausses alarmes. Il dispose également de différents réglages pour adapter le capteur PIR à votre situation personnelle.

Important : Ce capteur a été programmé pour respecter un délai de 5 secondes entre 2 signaux. Ceci est intentionnel et économise l'énergie de la batterie.

Contenu de la boîte

1 x capteur Tiiwee PIR 02
3 x piles alcalines 1,5V de type AAA
1 x fixation à rotule
2xvis
1 x mode d'emploi

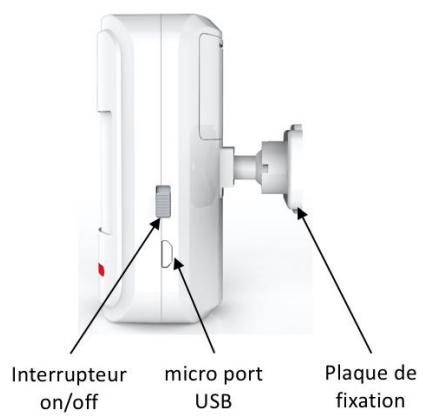

Vue d'ensemble du produit et activation

Ouvrez le panneau arrêté pour insérer les piles. Respectez la polarité correcte. Maintenant, refermez le panneau arrêté. Faites glisser le joint à rotule en place jusqu'à ce qu'il se verrouille en place et fixez le support mural sur le joint à rotule. Youre capteur PIR est maintainant prét à être installé sur le support.

Directives générales d'installation

Évitez les positions qui se trouvent après une fenêtre, des climatiseurs, des lampes fluorescentes, des apparciels de chauffage, des réfrigérateurs, des cuisinières, de la lumière directe du soleil et autres endroits où la température changerait rapidement et où le débit d'air est élevé. S'il y a deux détecteurs dans la même plage de détction, veuilles adjuster la position pour éviter les interférences et les fausses alarmes.

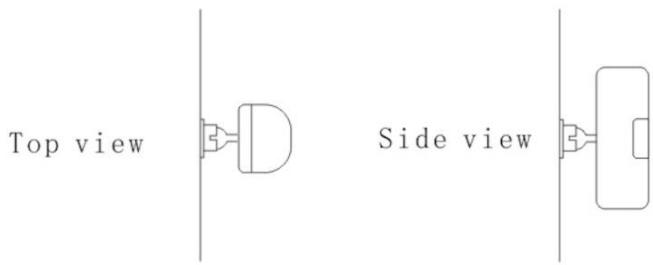

Fixez le détecteur au support et modifiez l'angle et la distance de détction en ajustant la hauteur d'installation et le support. Il est conseillé d'installer l'appareil à une hauteur d'environ 2 mètres.

IMPORTANT : Le détecteur infrarouge est sensible au mouvement vertical de l'homme. Il est moins sensible aux mouvements horizontally. Par conséquent, il est conseilé de viser l'appareil à un angle de 90 degrés par rapport à la direction de marche d'une personne.

Test

1. ÀpRES l'installation, mettez l'interrupteur sur ON. Maintenant, marchez ou déplacez-vous devant le capteur PIR à une distance comprise entre 3

et 6 metres.

1. Levoyant doit s'allumer une fois. Notez le retard de 5 secondes entre 2 signaux. Ceci est normal et intentionnel pour economiser l'énergie de la batterie.
2. Si nécessaire, ajustez l'angle du détecteur pour obtenir la plage de détction souhaitée.

Lorsque le témoin du détecteur clignote

• La LED clignote une fois: un signal est détecté et le détecteur envoie un signal à l'alarme.
• LED allumée en permanence : Indication de basse tension, veuilles remplaçer la pile le plus rapidement possible.

Connexion des capteurs PIR à une sirène d'alarme

Ce capteur PIR est compatible avec le système d'alarme domestique Tiiwee. Connectez-le sans fil avec l'une des unités d'alarme 433 MHz.

IMPORTANT : Les instructions pour l'appariement du capteur PIR avec le système d'alarme domestique Tiiwee sont incluses avec les unités d'alarme ou peuvent être consultées sur notre site Internet www.tiiwee.com ou sur l'un de nos canaux Youtube.

Fonctions avances

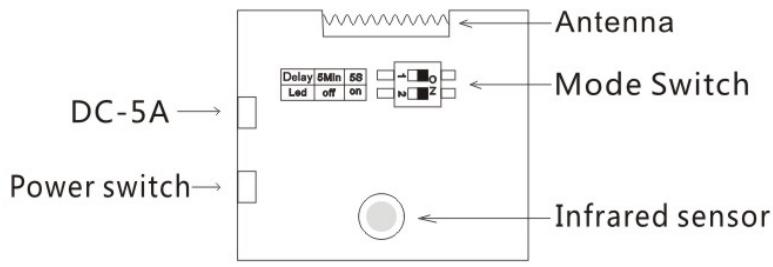

Le capteur PIR Tiiwee est équipé de quelques fonctions supplémentaires pour vous permettre d'adapter l'appareil à vos besoines spécifiques. Pour acceder à ces fonctions, retirez la vis en haut du capteur. Séparez ensuite les 2 parties (partie avant et arrière) à l'aide d'un dispositif approprié (visseuse par exemple). Maintenant vous pouvez voir le circuit imprimé

avec les 2 interrupteurs.

Picture 1

1. Levoyant lumineux peut être éteint pour économiser la batterie (position "LED OFF"). Bien entendu, dans ce mode, un signal d'alarme est envoyé à l'unité d'alarme ou au détecteur de mouvement PIR. Notez toutes que l'indication de pile faible est désactivée dans ce réglage.
2. Un temps d'attente de 5 minutes entre les déctions peut être réglé pour économiser l'énergie de la batterie (commutateur "5 Min" vs "5s"). Le délambda d'attente de 5 minutes peut être utilisé lorsque vous capteur PIR est élevé pour déclencher une alarme sonore forte. Ce mode n'est toute fois pas conseillé lorsque vous avez sélectionné un réglage du son Carillon sur votre unité d'alarme.

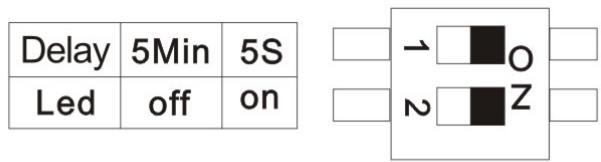

Réglage du mode

Les réglages d'usine sont "5s" et "Led On". Cela signifie que le capteur respectera un temps d'attente de 5 secondes entre 2 signaux et que levoyant LED clignotera toujours en cas de mouvement détecté. Ce sont les paramètres les plus couramment utilisés.

1. Si les deux commutateurs sont en position ON comme indiqué sur la figure 1, la DEL clignote chaque fois qu'un mouvement est détecté. ÀpRES chaque signal, un temps d'attente de 5 secondes est régle en standard pour permettre à une personne de passer sans déclencher un signal en continu.

2. Si l'interrupteur supérieur est régle sur Arrêt, le détecteur respectera un délié de 5 minutes avant de redevoir actif. C'est un mode d'économie d'énergie. Ce réglage peut parfaitement être utilisé avec une alarme forte (qui retentira continulement et fort). Un réglage Carillon sur l'unité d'alarme n'est pas conseillé avec ce délié.

3. Si l'interrupteur inférieur est régé sur Arrêt, le voyant DEL ne clignote pas chaque fois qu'un signal est détecté. Ceci peut être pratique pour économiser la batterie.

4. Si les deux commutateurs sont en position Off (arrêt) comme indiqué sur la Figure 2, le capteur PIR respectera un intervalle de 5 minutes entre 2 signaux différents et la fenêtre LED ne clignotera pas.

Fonction de rappel de basse tension : Le témoin lumineux s'allume en permanence lorsque la tension du PIR est inférieure à 2,4V, sauf si la lumière a été étente en réglant les commutateurs internes.

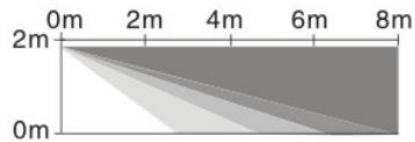

\section*{Caracteristiques de la portée de détction}

Top View

Side View

\section*{Caracteristiques techniques}

Alimentation: Le capteur PIR est alimenté par 3 piles alcalines AAA 1,5V ou par une alimentation externe 5V/1A DC connectée via le port micro-USB. Les piles peuvent rester à l'intérieur du capteur pendant que l'alimentation externe est connectée et utilisée. Ils fonctionneront comme une alimentation de secours en cas de panne 220V. L'adaptateur secteur n'est pas inclus dans le produit.

Spécifications techniques

Modèle: TWPIRO2

Courant de veille: < 50uA

Courant de travail : <20mA

Portée de détction : 4-8 m/110 degrés angle

Distance sans fil : 100m (zone ouverte)

Fréquence sans fil : 433MHz

Matériau du boîtier : ABS

Humidité de travail : <80%.

Taille du détecteur : 106x67x45mm
