ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ THN/THG-A56SZ Toyotomi

ΚΛΙΜΑΤΙΣΤΙΚΟ ΤΟΙΧΟΥ ΤΥΠΟΥ INVERTER

WALL MOUNTED AIR CONDITIONER INVERTER TYPE

Ευχαριστούμε για την επιλογής σας στο κλιματιστικό ΤΟΥΟΤΟΜΙ.

Για τη σωστή του χρήση παρακαλούμε διαβάστε το εγχειρίδιο χρήσης προσεκτικά, πριν θέσετε τη μονάδα σε λειτουργία και κρατήστε το σε καλή κατάσταση για μελλοντική αναφορά.

⚠️ KINΔΥΝΟΣ: Υποδεικνύει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

⚠️ ΠΡΟΣΟΧΗ: Υποδεικνύει επικίνδυνη κατάσταση η οποία αν δεν αποφευχθεί μπορεί να οδηγήσει σε ήσσονος ή μέτριας ζημίας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει σημαντικές πληροφορίες που υποδεικνύουν τον κίνδυνο υλικών ζημιών.

Συσκευή που εμπεριέχει εύφλεκτο ψυκτικό υγρό R32. Σε περίπτωση διαρροής ψυκτικού υγρού και έκθεσης σε χώρο όπου υπάρχουν πηγές ανάφλεξης υπάρχει ο κίνδυνος φωτιάς.

Διαβάστε προσεκτικά το εγχειρίδιο χρήσης πριν τη χρήση της συσκευής.

i Πριν την εγκατάσταση της συσκευής, διαβάστε προσεκτικά τις οδηγίες αυτού του εγχειριδίου.

Πριν την επισκευή της συσκευής, διαβάστε προσεκτικά τις οδηγίες αυτού του εγχειριδίου.

Ψυκτικό Υγρό Ρ32: Δυναμικό θέρμανσης του πλανήτη GWP 675

ΨΥΚΤΙΚΟ ΥΓΡΟ

Για την λειτουργία αυτής της κλιματιστικής συσκευής, ειδικό ψυκτικό υγρό κυκλοφορεί στο εσωτερικό της σύστημα. Το ψυκτικό υγρό είναι το Ρ32, το οποίο έχει ειδική επεξεργασία καθαρισμού. Το ψυκτικό υγρό είναι εύφλεκτο και άοσμο. Μπορεί να οδηγήσει σε έκρηξη κάτω από συγκεκριμένες συνθήκες. Η ευφλεκτότητα του ψυκτικού υγρού είναι πολύ χαμηλή. Μπορεί να αναφλεχθεί μόνο με φωτιά.

■ Συγκρινόμενο με τα παραδοσιακά ψυκτικά υγρά, το R32 είναι πολύ φιλικό προς το περιβάλλον το οποίο δεν καταστρέφει τον υδροφόρο ορίζοντα. Το ψυκτικό υγρό R32 διαθέτει πολύ καλά θερμοδυναμικά χαρακτηριστικά τα οποία έχουν ως αποτέλεσμα υψηλή ενεργειακή απόδοση. Κατά συνέπεια απαιτείται μικρότερη ποσότητα ψυκτικού υγρού στη συσκευή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Μην χρησιμοποιείτε μεθόδους που δεν προτείνονται από τον κατασκευαστή για να επιταχύνετε τη διαδικασία απόψυξης ή τον καθαρισμό.
• Εάν απαιτείται επισκευή της συσκευής, επικοινωνήστε με το πλησιέστερο εξουσιοδοτημένο service. Οποιαδήποτε προσπάθεια επισκευής από μη αδειούχο εξουσιοδοτημένο τεχνικό μπορεί να είναι επικίνδυνη.
  Η συσκευή πρέπει να τοποθετηθεί σε χώρο όπου δεν θα υπάρχει συνεχής λειτουργία πηγών ανάφλεξης (για παράδειγμα: φλόγες, συσκευή αερίου σε λειτουργία, ηλεκτρική συσκευή θέρμανσης κλπ). Μην τρυπάτε και μην καίτε την συσκευή.
• Η συσκευή αυτή θα πρέπει να εγκαθίσταται και να λει- τουργεί σε χώρο όπου θα είναι μεγαλύτερος των 5m².
• Η πλήρωση σε ψυκτικό υγρό R32 δεν πρέπει να ξεπερνά τα 1,7 κιλά.
  Η αποθήκευση της συσκευής θα πρέπει να γίνει με τέτοιο τρόπο ώστε να αποφευχθεί πιθανή μηχανική βλάβη λόγω ατυχήματος.
• Η εγκατάσταση του κλιματιστικού πρέπει να γίνεται με βιδωτή τάπα βαλβίδας.
  Η συσκευή περιέχει εύφλεκτο υγρό R32. Για την επισκευή της, ακολουθείτε αυστηρώς τις οδηγίες του κατασκευαστή. Το ψυκτικό υγρό είναι άσσμο και μπορεί να μην έχει γεύση.
• Διαβάστε προσεκτικά το εγχειρίδιο χρήσης πριν τη χρήση του κλιματιστικού.

ΜΕΤΡΑ ΠΡΟΛΗΨΗΣ

ΠΡΟΣΟΧΗ

Λειτουργία και Συντήρηση

Η συσκευή αυτή δεν προορίζεται για χρήση από παιδιά ηλικίας κάτω των 8 ετών. Η συσκευή αυτή δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων των παιδιών) με μειωμένες σωματικές, αισθητικές ή πνευματικές ικανότητες ή από άτομα με έλλειψη εμπειρίας και γνώσης, εκτός αν βρίσκονται υπό εποπτεία ή τους έχουν παρασχεθεί οδηγίες σχετικά με τη χρήση της συσκευής, από κάποιο άτομο υπεύθυνο για την ασφάλειά τους
□ Τα παιδιά πρέπει να επιτηρούνται ώστε να διασφαλίζεται ότι δεν παίζουν με τη συσκευή
□ Μην συνδέετε το κλιματιστικό σε πολύπριζο. Μπορεί να προκληθεί πυρκαγιά.
□ Τερματίστε την λειτουργία του κλιματιστικού και αφαιρέστε το φις από τη πρίζα πριν τον καθαρισμό του. Σε διαφορετική περίπτωση μπορεί να προκληθεί ηλεκτροπληξία.
□ Σε περίπωση που το καλώδιο παροχής ρεύματος έχει φθαρεί, πρέπει να αντικατασταθεί άμεσα από εξουσιοδοτημένο αδειούχο τεχνικό για να αποφευχθεί τραυματισμός.
□ Μην χρησιμοποιείτε το κλιματιστικό κατά τη διάρκεια καταιγίδας. Μπορεί να προκληθεί ζημιά από τους κεραυνούς.
□ Μην πλένετε το κλιματιστικό με νερό. Μπορεί να προκληθεί ηλεκτροπληξία.
□ Μην χρησιμοποιείτε υγρά ή διαβρωτικά καθαριστικά για τον καθαρισμό του κλιματιστικού. Μπορεί να προκληθεί ηλεκτροπληξία ή βλάβη στη συσκευή.
□ Μην ψεκάζετε με νερό την εσωτερική μονάδα του κλιμα- τιστικού. Μπορεί να προκληθεί ηλεκτροπληξία ή δυσλει- τουργία του μηχανήματος.
□ Προσοχή κατά την εξαγωγή των φίλτρων. Μετά την αφαί-

ρεσή τους, μην ακουμπάτε το εσωτερικό στοιχείο (blue fins). Διαφορετικά υπάρχει κίνδυνος τραυματισμού.

□ Μην χρησιμοποιείτε φωτιά ή πιστολάκι μαλλιών για να στεγνώσετε τα φίλτρα. Μπορεί να προκληθεί φωτιά, τραυματισμός και παραμόρφωσή τους.
Ο καθαρισμός ή η συντήρηση δεν πρέπει να γίνεται από μικρά παιδιά. Επίβλεψη πρέπει πάντα να υπάρχει από ενήλικα υπεύθυνο για την ασφάλειά τους.
Η συντήρηση του κλιματιστικού πρέπει να γίνεται μόνο από εξουσιοδοτημένο αδειούχο τεχνικό. Σε διαφορετική περίππωση μπορεί να προκληθεί τραυματισμός ή ζημιά στο κλιματιστικό. Σε αυτή την περίππωση η εγγύηση δεν έχει ισχύ.
□ Μην προσπαθήσετε να επισκευάσετε το κλιματιστικό μόνοι σας. Μπορεί να προκληθεί ηλεκτροπληξία ή ζημιά. Παρακαλούμε καλέστε την αντιπροσωπία ή το εξουσιοδοτημένο σέρβις για την επισκευή του κλιματιστικού σας.
□ Μην βάζετε τα δάκτυλά σας ή άλλα αντικείμενα μέσα στις εισόδους και εξόδους αέρα του κλιματιστικού. Μπορεί να προκληθεί τραυματισμός ή ζημιά στη συσκευή.
□ Μην εμποδίζετε την έξοδο και είσοδο του αέρα. Μπορεί να προκληθεί δυσλειτουργία στη συσκευή.
□ Μην ρίχνετε νερό στο τηλεχειριστήριο. Το τηλεχειριστήριο θα καταστραφεί.
□ Στις παρακάτω περιπώσεις τερματίστε τη λειτουργία του κλιματιστικού, αφαιρέστε το φις από την πρίζα και επικοινωνήστε με το εξουσιοδοτημένο σέρβις για επισκευή:

• Το καλώδιο παροχής ρεύματος έχει υπερθερμανθεί ή κα- ταστραφεί.
• Ακούγεται ασυνήθιστος θόρυβος κατά την λειτουργία.
• Η ασφάλεια πέφτει συχνά.
• Αναδύεται μυρωδιά καμένου από το κλιματιστικό.
• Υπάρχει διαρροή από την εσωτερική μονάδα.

□ Σε περίπωση που το κλιματιστικό λειτουργεί κάτω από ασυνήθιστες συνθήκες, μπορεί να προκληθεί δυσλειτουργία, ηλεκτροπληξία, φωτιά ή τραυματισμός.
□ Όταν ενεργοποιείτε ή απενεργοποιείτε το κλιματιστικό από τον διακόπτη λειτουργίας έκτακτης ανάγκης, πατήστε αυτόν τον διακόπτη με ένα μονωμένο όχι μεταλλικό αντικείμενο.
□ Μην πατάτε επάνω στην εξωτερική μονάδα. Μην τοποθετείτε βαριά αντικείμενα επάνω στην εξωτερική μονάδα. Μπορεί να προκληθεί τραυματισμός ή ζημιά.
Η εγκατάσταση του κλιματιστικού πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένο αδειούχο τεχνικό. Σε διαφορετική περίπτωση, μπορεί να προκληθεί τραυματισμός ή ζημιά.
Οι εγχώριοι κανόνες ασφαλείας πρέπει να ακολουθούνται κατά την εγκατάσταση του κλιματιστικού.
□ Σύμφωνα με τους εγχώριους κανόνες ασφαλείας, χρησιμοποιήστε κατάλληλο κύκλωμα παροχής ρεύματος.
□ Εγκαταστήστε ασφάλεια στην παροχή ρεύματος. Σε δια- φορετική περίππωση θα προκληθεί δυσλειτουργία.
□ Ένας τριπολικός διακόπτης με απόσταση επαφής στον κάθε πόλο τουλάχιστον 3 χιλιοστών, θα πρέπει να εγκατασταθεί στην παροχή ρεύματος.
□ Για την επιλογή της κατάλληλης ηλεκτρικής ασφάλειας του κυκλώματος, παρακαλούμε συμβουλευτείτε τον παρακάτω πίνακα. Θα πρέπει να διαθέτει μαγνητική και θερμική αποκοπή για να προστατεύει από βραχυκύκλωμα και υπερθέρμανση του κυκλώματος.
□ Το κλιματιστικό πρέπει να έχει σωστή γείωση. Λανθασμένη γείωση μπορεί να προκαλέσει ηλεκτροπληξία.
□ Μην χρησιμοποιείτε ακατάλληλο καλώδιο παροχής ρεύμα- τος.

□ Βεβαιωθείτε πως η παροχή ρεύματος είναι συμβατή με τις απαιτήσεις του κλιματιστικού. Ασταθής παροχή ρεύματος ή λάθος συνδεσμολογία θα προκαλέσει δυσλειτουργία του κλιματιστικού. Εγκαταστήστε κατάλληλο καλώδιο παροχής ρεύματος πριν την χρήση του κλιματιστικού.
□ Συνδέστε σωστά τα καλώδια φάσης, ουδετέρου και γείωσης.
□ Βεβαιωθείτε πως έχετε διακόψει την παροχή ρεύματος πριν προχωρήσετε σε οποιαδήποτε εργασία που έχει να κάνει με τα ηλεκτρικά μέρη του μηχανήματος.
□ Μην ανοίγετε την ασφάλεια πριν ολοκληρώσετε την εγκα- τάσταση.
□ Σε περίπτωση που το καλώδιο παροχής ρεύματος είναι κατεστραμμένο, πρέπει να επισκευαστεί μόνο από εξουσιοδοτημένο αδειούχο τεχνικό ώστε να αποφευχθεί πιθανός τραυματισμός.
□ Η θερμοκρασία του ψυκτικού κυκλώματος θα είναι υψηλή. Παρακαλούμε κρατήστε το καλώδιο σύνδεσης μακριά από τον χαλκοσωλήνα.
Η συσκευή πρέπει να τοποθετηθεί σύμφωνα με τους εθνικούς κανονισμούς καλωδίωσης.
□ Η εγκατάσταση πρέπει να πραγματοποιηθεί σύμφωνα με τους ισχύοντες εγχώριους κανονισμούς από εξουσιοδο- τημένο αδειούχο τεχνικό.
Η γείωση του κλιματιστικού πρέπει να γίνει από εξειδικευμένο αδειούχο τεχνικό. Βεβαιωθείτε πως έχει γίνει σωστή γείωση του μηχανήματος σε διαφορετική περίπτωση μπορεί να προκληθεί ηλεκτροπληξία.
□ Το κίτρινο-πράσινο καλώδιο του κλιματιστικού είναι το καλώδιο γείωσης και δεν μπορεί να χρησιμοποιηθεί για κάποιο άλλο σκοπό.
□ Η αντίσταση της γείωσης θα πρέπει να είναι σύμφωνη με

τους εθνικούς κανονισμούς ηλεκτρικών εγκαταστάσεων.

□ Η συσκευή πρέπει να τοποθετηθεί σε μέρος όπου να υπάρ- χει πρόσβαση της πρίζας.
□ Όλες οι συνδέσεις καλωδίων εσωτερικής και εξωτερικής μονάδας πρέπει να γίνουν από εξειδικευμένο αδειούχο τε-χνικό.
Εάν το μήκος του καλωδίου σύνδεσης δεν είναι επαρκές, επικοινωνήστε με την αντιπροσωπεία για ένα νέο. Μην προσπαθήσετε να επεκτείνετε το καλώδιο μόνοι σας.
Η πρίζα μετά την εγκατάσταση θα πρέπει να είναι προσβάσιμη.
□ Τα κλιματιστικά χωρίς φις θα πρέπει να έχουν ασφαλειοδιακόπη στην παροχή ρεύματος.
Η μεταφορά σε διαφορετική τοποθεσία του κλιματιστικού σας θα πρέπει να γίνει μόνο από εξειδικευμένο αδειούχο τεχνικό. Σε διαφορετική περίπτωση μπορεί να προκληθεί τραυματισμός ή ζημιά.

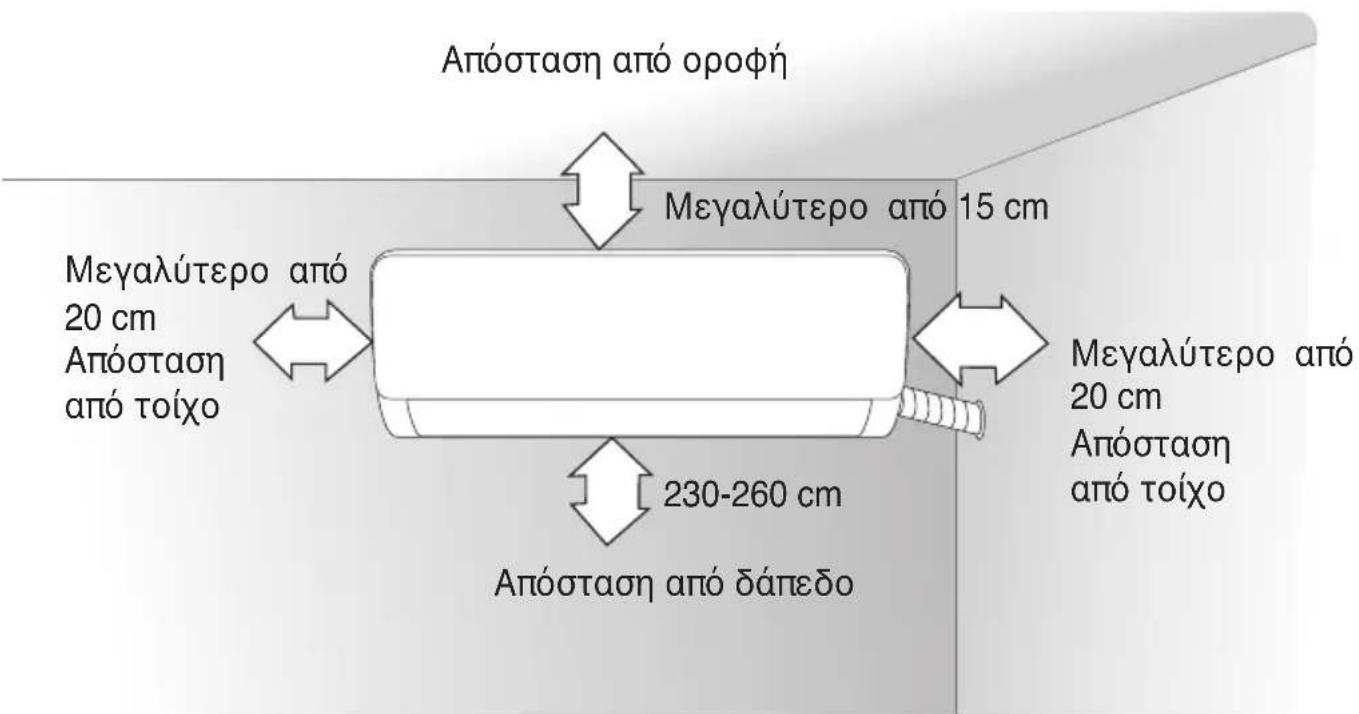

□ Για την τοποθεσία του κλιματιστικού επιλέξτε μία θέση μακριά από παιδιά, ζώα και φυτά. Εάν αυτό δεν είναι εφικτό, τοποθετήστε ένα προστατευτικό φράκτη για λόγους ασφαλείας.
□ Η εσωτερική μονάδα πρέπει να εγκαθίσταται κοντά στον τοίχο.
Οι οδηγίες εγκατάστασης και χρήσης αυτού του κλιματιστικού, παρέχονται από τον κατασκευαστή.
□ Δεν επιτρέπεται η χρήση του κλιματιστικού σε χώρο όπου υπάρχει φωτιά (πηγή/συσκευή θέρμανσης σε λειτουργία, αέριο/καύσιμο άνθρακα σε λειτουργία).
□ Δεν επιτρέπεται η διάτρηση τρύπας ή το κόλλημα των σωλήνων σύνδεσης. Αυτές οι εργασίες πρέπει να γίνονται μόνο από αδειούχο τεχνικό για την διασφάλιση της ασφάλειας σας.

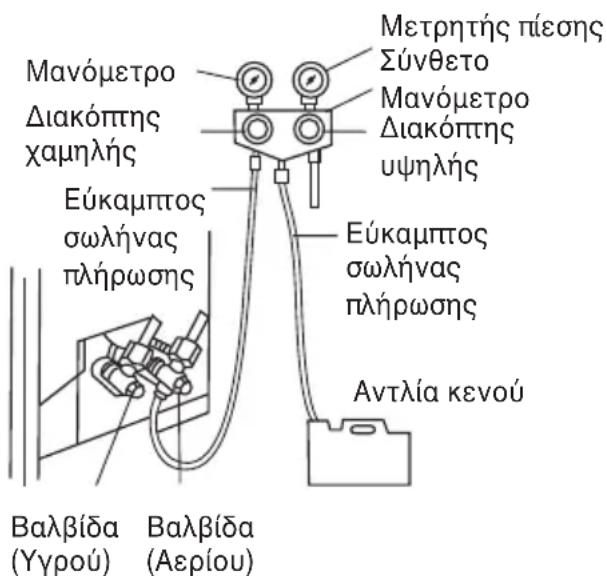

Ο έλεγχος διαρροής πρέπει οπωσδήποτε να πραγματοποι- ηθεί μετά την εγκατάσταση.
□ Μην τοποθετείτε το κλιματιστικό σε χώρο όπου υπάρχουν εύφλεκτα αέρια ή υγρά. Μπορεί να προκληθεί φωτιά ακόμα και έκρηξη.

Αυτό το προϊόν περιέχει φθοριούχα αέρια θερμοκηπίου

Η διαρροή ψυκτικού υγρού συμβάλλει στην αλλαγή του κλίματος. Ψυκτικό υγρό με χαμηλότερο δυναμικό θέρμανσης του πλανήτη (GWP) θα συμβάλει λιγότερο στην υπερθέρμανση του πλανήτη από ένα ψυκτικό με υψηλότερο GWP αν διαρρεύσει στην ατμόσφαιρα. Η συσκευή περιέχει ψυκτικό υγρό με GWP ίσο με [675]. Αυτό σημαίνει ότι εάν το 1 kg αυτού του υγρού ψυκτικού θα διαρρεύσει στην ατμόσφαιρα η επίδραση στην υπερθέρμανση του πλανήτη θα είναι [675] φορές υψηλότερο από το 1 kg CO₂ για μια περίοδο 100 ετών. Ποτέ μην παρεμβαίνετε στο κύκλωμα ψυκτικού υγρού και ποτέ μην προσπαθήσετε να αποσυναρμολογήσετε μόνοι σας το προϊόν. Αυτές οι εργασίες πρέπει να πραγματοποιούνται μόνο από αδειούχο πιστοποιημένο τεχνικό.

Διασφαλίστε πως κανένα από τα κάτωθι αντικείμενα δεν βρίσκεται κάτω από την εσωτερική μονάδα:

• Φούρνοι μικροκυμάτων, κουζίνα/φούρνος και άλλα αντικείμενα που παράγουν θερμότητα.
  ■ Ηλεκτρονικοί υπολογιστές και άλλες συσκευές υψηλού ηλεκτροστατισμού.
  ■ Πρίζες όπου χρησιμοποιούνται πολύ συχνά.

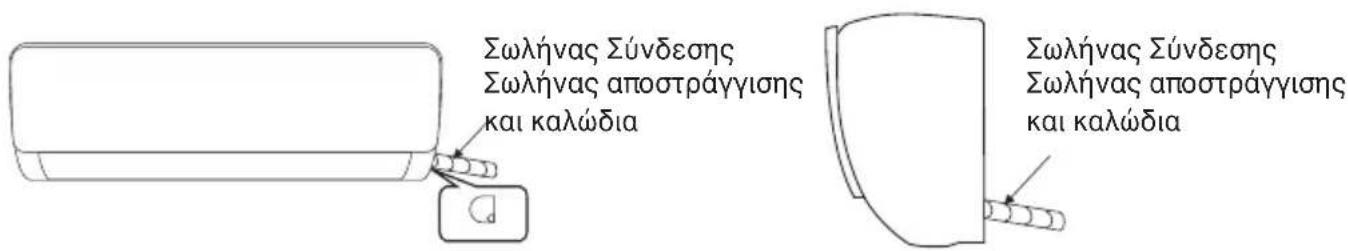

Οι σωληνώσεις που ενώνουν την εσωτερική με την εξωτερική μονάδα δεν πρέπει να επαναχρησιμοποιηθούν, εκτός αν ξαναγίνει νέα εκχείλωση.

Οι προδιαγραφές που είναι τυπωμένες επάνω στην πλακέτα αφορούν ασφάλεια όπως για παράδειγμα 3.15Α/250V ΑС, κλπ. Αν το κλιματιστικό δεν είναι εξοπλισμένο με καλώδιο τροφοδοσίας που έχει φις στην άκρη, θα πρέπει να εγκατασταθεί μία ασφάλεια στον πίνακα με καλώδιο 2.5 χιλιοστά.

Αν το κλιματιστικό είναι μόνιμα συνδεδεμένο στον πίνακα του σπιτιού, ο πίνακας θα πρέπει να είναι εφοδιασμένος με αυτοματισμό ρελέ λειτουργίας που δεν υπερβαίνει τα 30 mA. Το κύκλωμα παροχής ρεύματος πρέπει να διαθέτει προστα-τευτικό κατά της διαρροής και διακοπής ρεύματος και θα πρέπει η χωρητικότητα του να είναι μεγαλύτερη 1,5 φορά της τάσης του ρεύματος.

ΧΡΗΣΙΜΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

Ειδικές συνθήκες όπου το κλιματιστικό μπορεί να υπολειτουργεί.

Εντός του εύρους θερμοκρασίας που αναφέρεται στον κάτωθι πίνακα, το κλιματιστικό ενδέχεται να σταματήσει τη λειτουργία του ή να παρουσιαστούν ανωμαλίες κατά τη λειτουργία του.

Ψύξη	Εξωτερικήθερμοκρασία	>43°C (Για T1)
		>52°C (Για T3)
	Εσωτερικήθερμοκρασία	<18°C
Θέρμανση	Εξωτερικήθερμοκρασία	>24°C
		<-7°C
	Εσωτερικήθερμοκρασία	>27°C

'Отαν η θερμοκρασία είναι πολύ υψηλή, το κλιματιστικό ενδέχεται να ενεργοποιήσει την αυτόματη συσκευή προστασίας και να τερματίσει αυτόματα τη λειτουργία του.
'Отαν η θερμοκρασία είναι πολύ χαμηλή, το στοιχείο του κλιματιστικού ενδέχεται να παγώσει και αυτό να οδηγήσει σε στάξιμο νερού ή άλλη δυσλειτουργία.

■ Σε χρήση της λειτουργίας ψύξης ή αφύγρανσης για μεγάλο διάστημα, με σχετικό επίπεδο υγρασίας άνω του 80% (με πόρτες και παράθυρα ανοικτά), ενδέχεται να παρουσιαστούν συμπυκνώματα νερού ή να στάξει νερό από την έξοδο του αέρα.
■ T1 & T3 αναφέρονται στο ISO5151.

ΣΗΜΕΙΩΣΕΙΣ ΓΙΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΘΕΡΜΑΝΣΗΣ

Ο ανεμιστήρας της εσωτερικής μονάδας δεν ξεκινά την λειτουργία του αμέσως. Ξεκινά μετά από λίγα λεπτά ώστε το εσωτερικό στοιχείο να έχει προλάβει να θερμανθεί και να μην βγει κρύος αέρας.
'Отан έξω η θερμοκρασία είναι πολύ χαμηλή και υπάρχει μεγάλο πο- σοστό υγρασίας, το στοιχείο της εξωτερικής μονάδας παγώνει. Τότε το κλιματιστικό ξεκινά την διαδικασία απόψυξης.
■ Κατά την διάρκεια της απόψυξης, το κλιματιστικό σταματά την λει- τουργία θέρμανσης για περίπου 5-12 λεπτά.
- Ατμός μπορεί να βγει από την εξωτερική μονάδα κατά τη διάρκεια της αποψυξης. Αυτό δεν είναι κάποια δυσλειτουργία αλλά το αποτέλεσμα της γρήγορης απόψυξης.
■ Η λειτουργία της θέρμανσης επανέρχεται αμέσως μόλις σταματήσει η διαδικασία απόψυξης.

ΣΗΜΕΙΩΣΕΙΣ ΓΙΑ ΤΟΝ ΤΕΡΜΑΤΙΣΜΟ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΚΛΙΜΑΤΙΣΤΙΚΟΥ

- Όταν τερματίσετε τη λειτουργία του κλιματιστικού, ο κεντρικός υπολογιστής του αποφασίζει αυτόματα αν θα σταματήσει αυτόματα τη λειτουργία ή θα συνεχίσει για μερικά δευτερόλεπτα ακόμα σε χαμηλή συχνότητα και χαμηλή ταχύτητα του ανεμιστήρα.

ΛΕΙΤΟΥΡΓΙΑ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

■ Σε περίπτωση που το τηλεχειριστήριο σπάσει ή χαθεί, χρησιμοποιήστε το πλήκτρο έκτακτης ανάγκης για να λειτουργήσετε το κλιματιστικό σας.

- Αν πατήσετε αυτό το πλήκτρο όταν το κλιματιστικό βρίσκεται εκτός λειτουργίας, θα λειτουργήσει στην Αυτόματη λειτουργία.

- Αν πατήσετε αυτό το πλήκτρο όταν το κλιματιστικό βρίσκεται σε λει- τουργία, θα σταματήσει να λειτουργεί.

πλήκτρο έκτακτης ανάγκης

ΠΡΟΣΑΡΜΟΓΗ ΚΑΤΕΥΘΥΝΣΗΣ ΤΟΥ ΑΕΡΑ

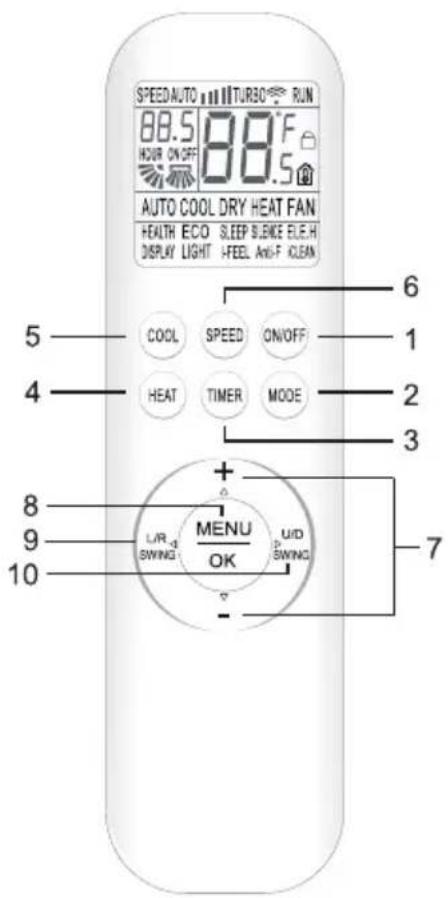

Χρησιμοποιήστε τα πλήκτρα του τηλεχειριστηρίου U/D SWING πάνω-κάτω κατεύθυνσης και L/R SWING αριστεράς-δεξιάς κατεύθυνσης, για να προσαρμόσετε την φορά του αέρα.
Για τα μοντέλα που η λειτουργία L/R SWING αριστεράς-δεξιάς κατεύθυνσης δεν είναι διαθέσιμη, οι περσίδες πρέπει να μετακινηθούν χειροκίνητα.

Σημείωση: Ρυθμίστε τις περσίδες πριν θέσετε σε λειτουργία το κλιματιστικό σε διαφορετική περίπτωση μπορεί να προκληθεί τραυματισμός και βλάβη στη συσκευη. Ποτέ μην τοποθετείτε τα χέρια σας μέσα στις γρίλιες εισόδου ή εξόδου του αέρα όταν το κλιματιστικό βρίσκεται σε λειτουργία.

Δώστε προσοχή

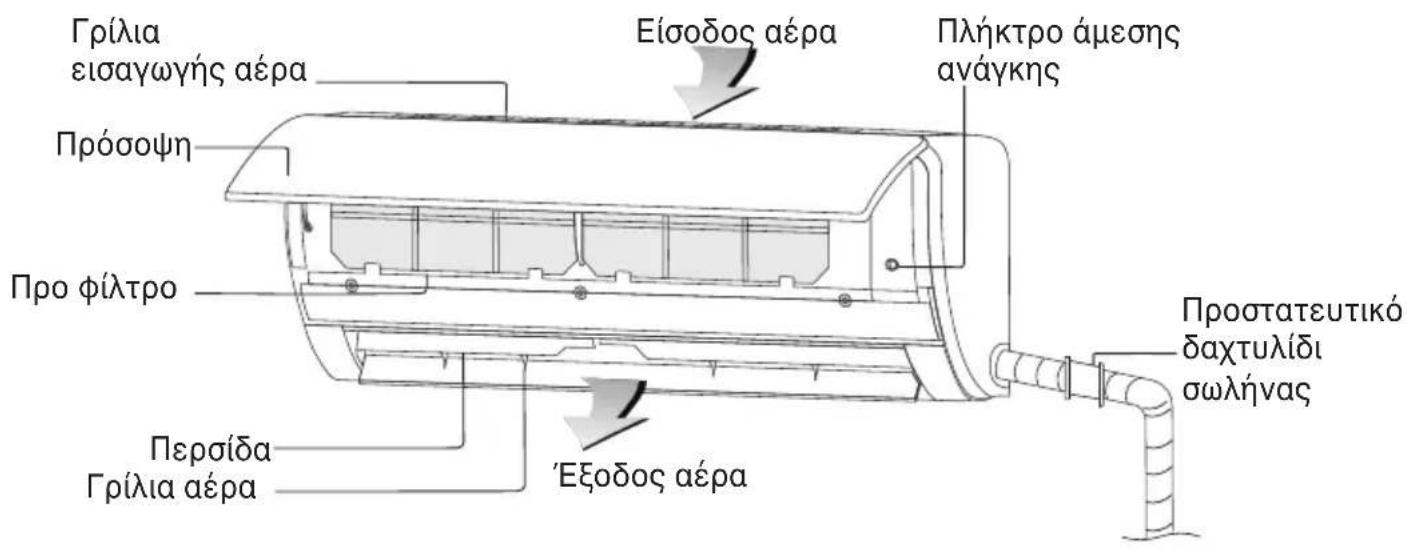

■ Ανοίξτε την πρόσοψη της εσωτερικής μονάδας.

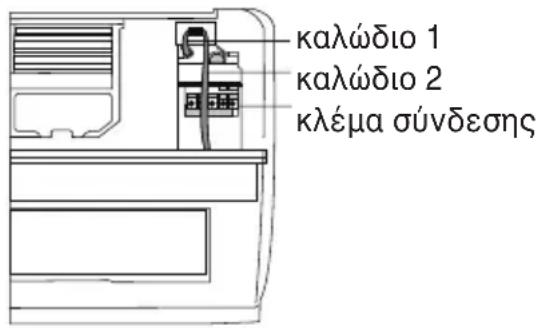

■ Το καλώδιο σύνδεσης δεν πρέπει να αγγίζει το τερματικό σύνδεσης (κλέμα) και να είναι τοποθετημένο όπως φαίνεται στην εικόνα.

Βίσμα σύνδεσης

ΦΡΟΝΤΙΔΑ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

ΚΑΘΑΡΙΣΜΟΣ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

1. Τερματίστε την λειτουργία της συσκευής και αφαιρέστε το φις από τη πρίζα. Περιμένετε πριν τον καθαρισμό του τουλάχιστον 5 λεπτά μετά την διακοπή λειτουργίας διαφορετικά υπάρχει κίνδυνος ηλεκτροπληξίας.
2. Καθαρίστε την εσωτερική μονάδα (τα εξωτερικά πλαστικά της μέρη) με στεγνό πανί ή με ελαφρώς βρεγμένο πανί σε κρύο νερό. Μην ψεκάζετε ή ρίχνετε νερό στο κλιματιστικό για τον καθαρισμό του.

3. Καθαρίζετε τα φίλτρα τακτικά, ώστε να αποφύγετε την συσσώρευση σκόνης που μπορεί να επηρεάσει την απόδοση του κλιματιστικού. Μετά την αφαίρεση των φίλτρων, μην ακουμπάτε τα μεταλλικά μέρη. Μπορεί να προκληθεί τραυματισμός.

4. Μην χρησιμοποιείτε νερό με θερμοκρασία πάνω από 40°C για τον κα- θαρισμό της πρόσοψης. Σε διαφορετική περίπτωση μπορεί να προ- κληθεί παραμόρφωση ή αποχρωματισμός.

5. Μην χρησιμοποιείτε διαλυτικό, σκόνη γυαλίσματος, βενζίνη ή οποιοδήποτε άλλο χημικό.

6. Μην χρησιμοποιείτε υγρά ή διαβρωτικά καθαριστικά για τον καθαρισμό της συσκευής και μην πιτσιλάτε με νερό ή οποιοδήποτε άλλο υγρό τη συσκευή. Σε διαφορετική περίπτωση, μπορεί να καταστραφούν τα πλαστικα του μέρη ή ακόμα και να προκληθεί ηλεκτροπληξία.

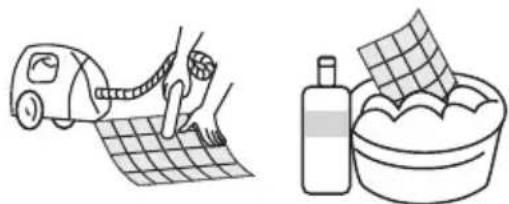

ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΦΙΛΤΡΩΝ

■ Αφαιρέστε τα προφίλτρα και τα υγιεινά φίλτρα

- Ανασηκώστε την πρόσοψη της εσωτερικής μονάδας και με τα δύο σας χέρια έως ότου κουμπώσει σε συγκεκριμένο σημείο. Σηκώστε ελαφρώς τα προ φίλτρα έως ότου ξεκουμπώσουν από τη θέση τους και τραβήξτε τα προσεκτικά προς τα κάτω. Αφαιρέστε από τα προφίλτρα τα υγιεινά φίλτρα.

- Καθαρίστε τα προ φίλτρα με ηλεκτρική σκούπα, ή πλύντε τα με κρύο νερό και αφήστε τα να στεγνώσουν πολύ καλά σε σκιερό μέρος πριν τα επανατοποθετήσετε. Τα υγιεινά φίλτρα καθαρίστε τα με ηλεκτρική σκούπα ή τινάξτε τα σε εξωτερικό χώρο. ΠΡΟΣΟΧΗ! Μην καθαρίζετε τα υγιεινά φίλτρα με νερό ή οποιοδήποτε άλλο υγρό διότι καταστρέφονται.

- Αφού τα φίλτρα έχουν στεγνώσει πολύ καλά, τοποθετήστε τα στην αρχική τους θέση και κλείστε την πρόσοψη.

■ Τα προφίλτρα πρέπει να καθαρίζονται τουλάχιστον κάθε τρεις μήνες. Σε περίπτωση που το περιβάλλον έχει πολλούς ρύπους, συνιστάται πιο συχνός καθαρισμός των φίλτρων.
■ Μην αγγίζετε το εσωτερικό στοιχείο της εσωτερικής μονάδας όταν αφαιρείτε τα φίλτρα. Κίνδυνος τραυματισμού.
■ Μην χρησιμοποιείτε φωτιά ή πιστολάκι μαλλιών για το στέγνωμα των φίλτρων. Κίνδυνος παραμόρφωσης των φίλτρων, πυρκαγιάς, τραυματισμού.
■ Μην καθαρίζετε τα υγιεινά φίλτρα με νερό ή άλλου είδους καθαριστικά. Ο καθαρισμός τους μπορεί να γίνει μόνο με ηλεκτρική σκούπα ή τινάζοντάς τα σε εξωτερικό χώρο.

'ΕΛΕΓΧΟΣ ΠΡΙΝ ΤΗ ΧΡΗΣΗ

1. Βεβαιωθείτε πως όλες οι είσοδοι και έξοδοι του αέρα δεν εμποδίζονται.
2. Βεβαιωθείτε πως η έξοδος νερού από τον σωλήνα αποστράγγισης δεν εμποδίζεται. Σε περίπτωση που κάτι την μπλοκάρει, καθαρίστε το.
3. Βεβαιωθείτε πως έχει γίνει σωστή γείωση.

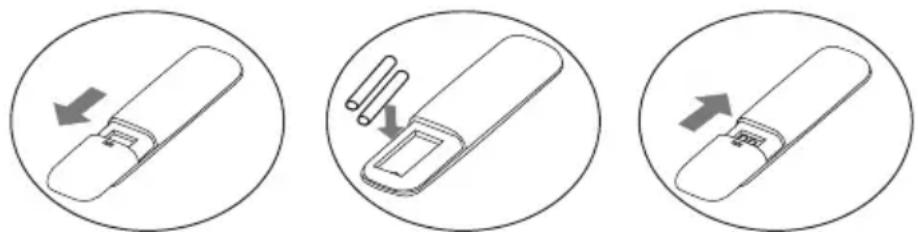

4. Βεβαιωθείτε πως το τηλεχειριστήριο έχει μπαταρίες και λειτουργούν κανονικά.
5. Βεβαιωθείτε πως η βάση στήριξης της εξωτερικής μονάδας είναι καλά στερεωμένη. Σε περίπτωση που παρατηρήσετε κάποιο πρόβλημα επικοινωνήστε άμεσα με τον εξουσιοδοτημένο τεχνικό.

ΣΥΝΤΗΡΗΣΗ

1. Τερματίστε τη λειτουργία της συσκευής, βγάλτε το φις από τη πρίζα και αφαιρέστε τις μπαταρίες από το τηλεχειριστήριο.
2. Καθαρίστε τα φίλτρα και τα υπόλοιπα μέρη της συσκευής.

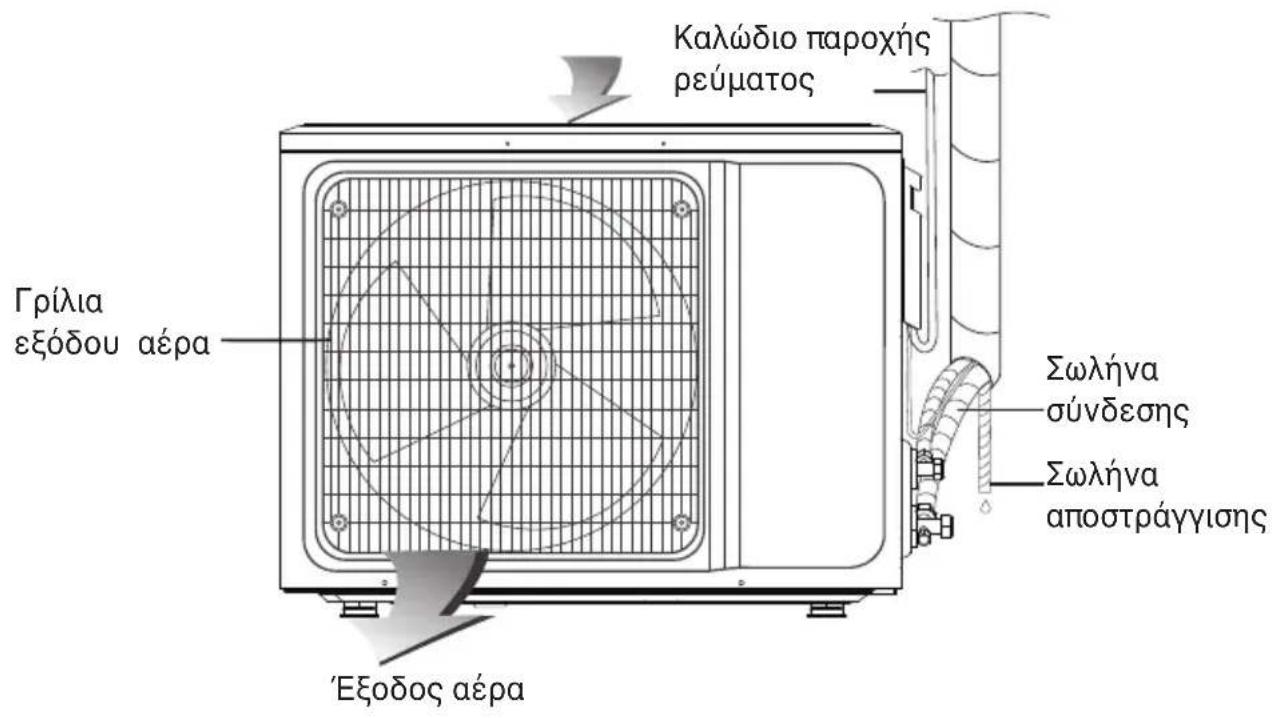

3. Καθαρίστε την εξωτερική μονάδα.
4. Βεβαιωθείτε πως η βάση στήριξης της εξωτερικής μονάδας είναι καλά στερεωμένη. Σε περίππωση που παρατηρήσετε κάποιο πρόβλημα επικοινωνήστε άμεσα με τον εξουσιοδοτημένο τεχνικό.

ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΑΝΑΚΥΚΛΩΣΗ ΤΟΥ ΚΛΙΜΑΤΙΣΤΙΚΟΥ

■ Πολλά από τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε απορρίπτετε τα υλικά συσκευασίας με τρόπο ασφαλή για το περιβάλλον.

■ Σε περίπτωση που θελήσετε να απορρίψετε το παλιό σας κλιματιστικό, απευθυνθείτε στις τοπικές αρχες προκειμένου να παραδοθεί σε ειδικό κέντρο περισυλλογής και ανακύκλωσης ηλεκτρονικού και ηλεκτρολογικού εξοπλισμού.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Μην επισκευάζετε μόνοι σας το κλιματιστικό. Λάθος επισκευή ή συντήρηση μπορεί να προκαλέσει ηλεκτροπληξία, φωτιά ή έκρηξη. Σε περίπωση βλάβης καλέστε το εξουσιοδοτημένο σέρβις όπου αδειούχος τεχνικός θα διεξάγει σωστά και με ασφάλεια την επισκευή ή συντήρησης του κλιματιστικού σας. Πριν καλέσετε το σέρβις ελέγξτε τις κάτωθι περιπτώσεις όπου μπορεί να λύσετε το πρόβλημα χωρίς την επέμβαση του σέρβις.

ΦΑΙΝΟΜΕΝΟ ΠΡΟΒΛΗΜΑ - ΛΥΣΗ
Το κλιματιστικό δεν λειτουργεί	▪ Υπάρχει διακοπή ρεύματος√ Περιμένετε έως ότου επανέλθει το ρεύμα
	▪ Το φις έχει λασκάρει από τη πρίζα√ Εφαρμόστε σωστά το φις στη πρίζα
	▪ Η ασφάλεια έχει πέσει√ Σηκώστε την ασφάλεια ή αντικαταστήστε τη εάν έχει καεί
	▪ Ο χρονοδιακόπτης έχει τεθεί σε εφαρμογή.√ Περιμένετε ή αλλάξτε τη ρύθμιση του χρονοδιακόπτη
Το κλιματιστικό δεν ξεκινά την λειτουργία του αμέσως μετά από επανεκκίνηση	▪ Αφότου απενεργοποιηθεί το κλιματιστικό χρειάζονται περίπου 3 με 5 λεπτά για να ενεργοποιηθεί και πάλι. Αυτή είναι μία διαδικασία προστασίας του συμπιεστή
Το κλιματιστικό σταματά λίγο μετά την έναρξη λειτουργίας του	▪ ́Εχει επιτευχθεί η θερμοκρασία ρύθμισης√ Είναι φυσιολογικό
	▪ Το κλιματιστικό κάνει απόψυξη√ Η λειτουργία θα επανέλθει μόλις τελειώσει η διαδικασία απόψυξης
	▪ Ο χρονοδιακόπτης έχει τεθεί σε εφαρμογή√ Απενεργοποιήστε τον χρονοδιακόπτη για να συνεχίσει η λειτουργία του κλιματιστικού
Η απόδοση Ψύξης ήΘέρμανσης δεν είναιικανοποιητική	▪Υπερβολική συσσώρευση σκόνης στα φίλτρα,μπλοκάρει τις εισόδους και εξόδους του αέρα√Καθαρίστε τα φίλτρα και αφαιρέστε τυχώνεμπόδια από τις εισόδους και τις εξόδους τουαέρα
	▪Η τάση είναι πολύ χαμηλή√Περιμένετε έως ότου επανέλθει η τάση σεφυσιολογικά επίπεδα
	▪Το κλιματιστικό λειτουργεί στο AUTO√Η θερμοκρασία δεν μπορεί να αλλάξει κατάτην λειτουργία AUTO. Εάν θέλετε να αλλάξετετην θερμοκρασία θα πρέπει να αλλάξετε καιλειτουργία
	▪Η γωνία των περσίδων είναι πολύ μικρή√Ρυθμίστε την γωνία των περσίδων ώστε ναεξέρχεται ο αέρας ελεύθερα
	▪Μειωμένη απόδοσης Ψύξης ή Θέρμανσης μπορείνα προέρχεται από ανοιχτά παράθυρα ή πόρτες√Κλείστε τις πόρτες και τα παράθυρα
	▪Δεν έχει ρυθμιστεί η σωστή λειτουργία, ηθερμοκρασία και η ταχύτητα του ανεμιστήρα√Ρυθμίστε εκ νέου τη σωστή λειτουργία, τηνθερμοκρασία και την ταχύτητα του ανεμιστήρα
Από την εσωτερικήμονάδα βγαίνειάσχημη μυρωδιά	▪Έχουν συσσωρευθεί οσμές από το περιβάλλονστην εσωτερική μονάδα√Καθαρίστε τα φίλτρα και ενεργοποιήστε τονautokαθαρισμό
Ακούγεται η ροήτου νερού κατάτη λειτουργία τουκλιματιστικού	▪Κατά την εκκίνηση ή τον τερματισμόλειτουργίας του κλιματιστικού ή όταν οσυμπιεστής σταματά και ξεκινά πάλι μπορεί ναακουστεί ο ήχος ροής νερού από την εσωτερικήμονάδα√Στην πραγματικότητα αυτός είναι ο ήχος ροήςτου ψυκτικού υγρού και δεν είναι κάποιαδυσλειτουργία της συσκευής
Κατά την ενεργοποίηση ή απενεργοποίηση του κλιματιστικού ακούγεται ένας ήχος τριξίματος	▪ Κατά την εκκίνηση ή τον τερματισμό λειτουργίας του κλιματιστικού μπορεί να ακουστεί ο ήχος τριξίματος από την εσωτερική μονάδα√ Λόγω της αλλαγής θερμοκρασίας προκαλείται συστολή/διαστολή στα πλαστικά μέρη της συσκευής. Δεν είναι κάποια δυσλειτουργία της συσκευής
Ακούγεται περίεργος ήχος από την εσωτερική μονάδα	▪ Κατά την ενεργοποίηση ή την απενεργοποίηση του κλιματιστικού μπορεί να ακούγεται ο ήχος του ανεμιστήρα ή του συμπιεστή
	▪ ́Οταν ξεκινά η λειτουργία απόψυξης ακούγεται διαφορετικός ήχος√ Αλλάζει η ροή του ψυκτικού υγρού και ο διαφορετικός ήχος είναι φυσιολογικός
	▪ ́Εχει συσσωρευθεί πολύ σκόνη στα φίλτρα√ Καθαρίστε τα φίλτρα
	▪ Ο ήχος κατά τη λειτουργία TURΒΟ είναι λίγο πιο έντονος√ Είναι φυσιολογικό
Έχουν σχηματιστεί σταγόνες νερού επάνω στην επιφάνεια της εσωτερικής μονάδας	▪ ́Οταν η υγρασία στον χώρο είναι υψηλή, σταγόνες νερού συσσωρεύονται στις εξόδους του αέρα ή την πρόσοψη√ Είναι απόλυτα φυσιολογικό φαινόμενο
	▪ Παρατεταμένη λειτουργία Ψύξης σε ανοιχτό χώρο προκαλεί σταγόνες νερού√ Κλείστε πόρτες και παράθυρα
	▪ Η γωνία των περσίδων είναι πολύ μικρή√ Ρυθμίστε την γωνία των περσίδων ώστε να εξέρχεται ο αέρας ελεύθερα
Κατά τη λειτουργία Ψύξης βγαίνει ομίχλη από την εσωτερική μονάδα	▪ Μπορεί να συμβεί όταν η θερμοκρασία και η υγρασία είναι σε υψηλά επίπεδα√ Αυτό συμβαίνει γιατί ο αέρας στο δωμάτιο παγώνει γρήγορα. Μετά από λίγη ώρα λειτουργίας του κλιματιστικού η θερμοκρασία και η υγρασία θα έρθουν σε φυσιολογικά επίπεδα και η ομίχλη θα εξαφανιστεί
Το κλιματιστικόξεκίνησε ξαφνικά να λειτουργεί	▪ Υπάρχει παρεμβολή, όπως κεραυνός, ασύρματες συσκευές κλπ√ Αποσυνδέστε από το ρεύμα. Συνδέστε ξανά και λειτουργήστε εκ νέου το κλιματιστικό
Η εσωτερική μονάδα δεν λαμβάνει τις εντολές του τηλεχειριστηρίου ή το τηλεχειριστήριο δεν έχει καμία δράση	▪ Υπάρχει σημαντική παρεμβολή (π.χ. από στατικό ηλεκτρισμό, σταθερή τάση)√ Τερματίστε τη λειτουργία του κλιματιστικού σας, βγάλτε το φις από τη πρίζα και ξαναβάλτε το μετά από περίπου 3 λεπτά. Ξεκινήστε πάλι την λειτουργία του κλιματιστικού σας
	▪ Το τηλεχειριστήριο βρίσκεται εκτός εμβέλειας√ Η εμβέλεια για την ικανότητα λήψης εντολών είναι έως 8 μέτρα από την εσωτερική μονάδα
	▪ Υπάρχουν εμπόδια√ Αφαιρέστε τα εμπόδια
	▪ Ο πομπός εντολών του τηλεχειριστηρίου δεν βλέπει τον αισθητήρα λήψης εντολών της εσωτερικής μονάδας√ Επιλέξτε τη σωστή γωνία όπου ο πομπός εντολών του τηλεχειριστηρίου βλέπει τον αισθητήρα λήψης εντολών της εσωτερικής μονάδας
	▪ Υπάρχει μεγάλη ευαισθησία όπως θολές εικόνες ή καθόλου ενδείξεις στο τηλεχειριστήριο√ Ελέγξτε τις μπαταρίες. Εάν η ισχύς τους είναι χαμηλή, αντικαταστήστε τις
	▪ Δεν υπάρχουν ενδείξεις στο τηλεχειριστήριο√ Ελέγξτε εάν το τηλεχειριστήριο παρουσιάζει κάποια ζημία. Εάν ναι αντικαταστήστε το
	▪ Υπάρχει λάμπα φθορίου στο δωμάτιο√ Πηγαίντε πιο κοντά στην εσωτερική μονάδα το τηλεχειριστήριο√ Σβήστε τη λάμπα φθορίου και δοκιμάστε ξανά
Εάν παρουσιαστεί οποιαδήποτε από τις κάτωθι περιπτώσεις, τερματίστε αμέσως την λειτουργία του κλιματιστικού, βγάλτε το φις από τη πρίζα και επικοινωνήστε με το εξουσιοδοτημένο σέρβις Γ.Ε.ΔΗΜΗΤΡΙΟΥ Α.Ε.Ε. Τηλέφωνο επικοινωνίας 210 5386490

ΠΡΟΣΟΧΗ

■ Σε περίπτωση που εμφανιστούν τα κάτωθι φαινόμενα, παρακαλούμε τερματίστε την λειτουργία του κλιματιστικού και βγάλτε το φις από τη πρίζα αμέσως. Στη συνέχεια επικοινωνήστε με το εξουσιοδοτημένο σέρβις για επισκευή της βλάβης.
- Το καλώδιο παροχής ρεύματος έχει υπερθερμανθεί ή καταστραφεί.
– Ύπάρχει ασυνήθιστος ήχος κατά την λειτουργία.
- αφαλειοδιακόπης πέφτει συχνά.
– Μυρωδιά καμένου βγαίνει από το κλιματιστικό.
– Υπάρχει διαρροή από την εσωτερική μονάδα.
■ Μην επισκευάζετε ή επανατοποθετείτε μόνοι σας το κλιματιστικό.
■ Σε περίπτωση που το κλιματιστικό λειτουργεί κάτω από ασυνήθιστες συνθήκες, μπορεί να προκληθεί βλάβη, ηλεκτροπληξία, φωτιά ή τραυματισμός.

ΟΝΟΜΑΣΙΕΣ ΜΕΡΩΝ

ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ

ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ

Τα σύμβολα ή η θέση τους μπορεί να διαφέρουν από την εικόνα, ανάλογα με το μοντέλο που έχετε επιλέξει.

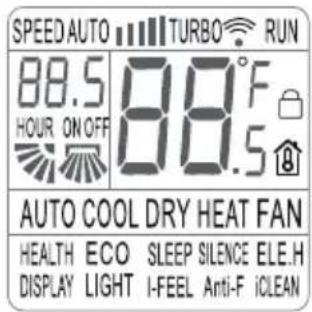

ΠΛΗΚΤΡΑ/ΕΝΔΕΙΞΕΙΣ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ

Σημείωση: Όταν θέτετε για πρώτη φορά το τηλεχειριστήριο σε λειτουργία, εμφανίζονται στην οθόνη του όλες οι ενδείξεις. Μετά από λίγο θα εμφανίζονται μόνο οι ενδείξεις τις εκάστοτε λειτουργίας που έχετε ρυθμίσει στο κλιματιστικό.

ΟΔΗΓΙΕΣ ΓΙΑ ΤΗ ΣΩΣΤΗ ΧΡΗΣΗ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ

1. Ο πομπός του τηλεχειριστηρίου, που βρίσκεται στο μπροστινό του μέρος, πρέπει να είναι στραμμένο προς τον δέκτη της εσωτερικής μονάδας.
2. Η μέγιστη απόσταση αποδοχής εντολών της εσωτερικής μονάδας από το τηλεχειριστήριο είναι τα 8 μέτρα.
3. Δεν πρέπει να υπάρχουν εμπόδια μεταξύ του πομπού του τηλεχειριστηρίου και του δέκτη της εσωτερικής μονάδας.
4. Μην πετάτε κάτω ή μακριά το τηλεχειριστήριο.
5. Μην αφήνετε κανένα υγρό να εισέρχεται μέσα στο τηλεχειριστήριο.
6. Πριν χρησιμοποιήσετε το τηλεχειριστήριο για πρώτη φορά, εγκατα- στήστε τις μπαταρίες και διασφαλίστε πως οι πόλοι «+» & «-» είναι σωστά τοποθετημένοι.
7. Χρησιμοποιήστε δύο μπαταρίεξΑΑ, μην χρησιμοποιείτε επαναφορτιζομενες μπαταρίες.
8. Μην τοποθετείτε το τηλεχειριστήριο στην απ' ευθείας ακτινοβολία του ήλιου ή κοντά σε πηγές θερμότητας (π.χ. καλοριφέρ κλπ).
9. Αν δεν χρησιμοποιείτε το τηλεχειριστήριο για μεγάλο χρονικό διά- στημα, αφαιρέστε τις μπαταρίες από αυτό για να αποφύγετε πιθανή

διαρροή και καταστροφή του τηλεχειριστηρίου.

1. Όταν δεν ακούγεται ο χαρακτηριστικός ήχος μπιπ σε κάθε εντολή που δίνεται ή όταν το σχετικό εικονίδιο εντολής δεν εμφανίζεται στο τηλεχειριστήριο, τότε πρέπει να αλλάξετε τις μπαταρίες.
2. Όταν αντικαθιστάτε τις μπαταρίες θα πρέπει να είναι καί οι δύο νέες. Μην τοποθετείτε παλιές με νέες μπαταρίες μαζί ή μπαταρίες διαφορετικού τύπου. Μπορεί να προκληθεί ζημιά στο τηλεχειριστήριο.
3. Οι παλιές μπαταρίες πρέπει να ανακυκλώνονται στά ειδικά σημεία συλλογής τους.

Σημείωση:

Αυτό είναι ένα τηλεχειριστήριο, συμβατό με αρκετά κλιματιστικά. Για λειτουργίες όπου δεν είναι διαθέσιμες στο μοντέλο που έχετε επιλέξει, το συγκεκριμένο πλήκτρο δεν θα βρίσκεται σε ισχύ.

ΛΕΙΤΟΥΡΓΙΕΣ ΠΛΗΚΤΡΩΝ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ

1. ПАНКТРО ON/OFF

Πατήστε αυτό το πλήκτρο για να ενεργοποιήσετε το κλιματιστικό σας. Πατήστε το ξανά για να το απενεργοποιήσετε.

2. ПАНКТРО MODE

Πατήστε αυτό το πλήκτρο για να επιλέξτε την επιθυμητή λειτουργία ως εξής:

→AUTO→COOL→DRY→HEAT→FAN

AUTO: AYTOMATH

COOL: ΨΥΞΗ

DRY: ΑΦΥΓΡΑΝΣΗ

HEAT: ΘΕΡΜΑΝΣΗ

FAN: ANEMIΣTHPAΣ

Πατώντας τα πλήκτρα “+” ή “-” κατά τις λειτουργίες Ψύξης / Θέρμανσης μπορείτε να ρυθμίσετε το εύρος θερμοκρασίας από 16°C (60°F) \~ 32°C (90°F). Η ένδειξη αλλάζει κάθε φορά που πατάτε το πλήκτρο.

Σημείωση: Κατά την λειτουργία AUTO, δεν μπορείτε να ρυθμίσετε την θερμοκρασία.

Σημείωση: Κατά την λειτουργία FAN δεν μπορείτε να ρυθμίσετε την θερ- μοκρασία.

Σημείωση: Κατά τη λειτουργία DRY δεν μπορείτε να ρυθμίσετε την τα- χύτητα του ανεμιστήρα.

3. ПАНКТРО TIMER

- Πατήστε αυτό το πλήκτρο όταν το κλιματιστικό βρίσκεται σε λει- τουργία για να ενεργοποιήσετε τον χρονοδιακόπη OFF (TIMER OFF αυτόματος τερματισμός λειτουργίας βάσει προκαθορισμένης ώρας).

Πατήστε αυτό το πλήκτρο όταν το κλιματιστικό βρίσκεται εκτός λει- τουργίας για να ενεργοποιήσετε τον χρονοδιακόπη ΟΝ (TIMER ON αυτόματη εκκίνηση λειτουργίας βάσει προκαθορισμένης ώρας).

• Πατήστε αυτό το πλήκτρο μία φορά και η ένδειξη “ON(OFF)” θα αναβοσβήσει. Πατήστε τα πλήκτρα “+” ή “-” για να ρυθμίσετε σε πόσες ώρες το κλιματιστικό θα ξεκινήσει ή θα σταματήσει αυτόματα τη λειτουργία του. Η ρύθμιση θα γίνεται ανά μισή ώρα για εύρος από μισή ώρα έως 24 ώρες.
• Πατήστε ξανά αυτό το πλήκτρο για αν επιβεβαιώσετε τη ρύθμιση. Η ένδειξη “ΟΝ(ΟFF)” σταματά να αναβοσβήνει.
• Εάν το πλήκτρο δεν πατηθεί εντός 10 δευτερολέππων αφού η ένδειξη “ON(OFF)” αρχίσει να αναβοσβήνει, η ρύθμιση του χρονοδιακόπτη διακόπτεται.
• Αν έχει επιβεβαιωθεί ρύθμιση χρονοδιακόπτη, πατώντας ξανά αυτό το πλήκτρο την ακυρώνετε.

4. ПЛНКТРО НЕАТ

Πατήστε αυτό το πλήκτρο για να ρυθμίσετε το κλιματιστικό στη λειτουργία της Θέρμανσης.

5. ПАНКТРО COOL

Πατήστε αυτό το πλήκτρο για να ρυθμίσετε το κλιματιστικό στη λειτουργία της Ψύξης.

6. ПАНКТРО SPEED

Πατήστε αυτό το πλήκτρο για να επιλέξετε την ταχύτητα του ανεμιστή- ρα ως εξής:

Low/Χαμηλή – Mid/Μεσαία – High/Υψηλή – Turbo/Super Υψηλή -Auto/Aυτόματη

Σημείωση: Η ταχύτητα ανεμιστήρα AUTO δεν είναι διαθέσιμη στη λει- τουργία ανεμιστήρα FAN.

7. ΠΛΗΚΤΡΑ “+” ή “-”

Κάθε φορά που πατάτε το πλήκτρο “+”, η ρύθμιση θερμοκρασίας θα αυξάνει κατά 1°C και κάθε φορά που πατάτε το πλήκτρο “-” η ρύθμιση θερμοκρασίας θα μειώνεται κατά 1°C.

Το εύρος ρύθμισης θερμοκρασίας είναι από 16°C (60°F) \~ 32°C (90°F).

Σημείωση: Στις λειτουργίες AUTO και FAN δεν μπορεί να ρυθμιστεί η θερμοκρασία.

8. ПАНКТРО MENU/ОК

Πατήστε αυτό το πλήκτρο για να επιλέξετε την επιθυμητή λειτουργία

ECO, HEALTH, SLEEP. Με τα πλήκτρα △, ∇, ◀, ▷ επιλέξτε την λειτουργία που σας εξυπηρετεί. Για να επιβεβαιώσετε την εντολή πατήστε το πλήκτρο ΟΚ.

Σημείωση: Μέσω του πλήκτρου MENU, πατώντας τα πλήκτρα △, ▽, ◀, ▷ θα βλέπετε στην οθόνη του τηλεχειριστήριου να αναβοσβήνει και η εκάστοτε λειτουργία όπου μπορείτε να επιλεξετε.

9. ПАНКТРО L/R SWING

Πατήστε αυτό το πλήκτρο για να ενεργοποιήσετε την κίνηση των κάθετων περσίδων (αριστερά/δεξιά). Πατήστε το ξανά για να σταθεροποιήσετε την περσίδα στην ιδανική θέση.

10. ПЛНКТРО U/D SWING

Πατήστε αυτό το πλήκτρο για να ενεργοποιήσετε την κίνηση της οριζόντιας περσίδας (πάνω/κάτω). Πατήστε το ξανά για να σταθεροποιήσετε την περσίδα στην ιδανική θέση.

Σημείωση: Όταν το κλιματιστικό βρίσκεται σε λειτουργία, πατήστε αυτό το πλήκτρο για 3 δευτερόλεπτα. Με αυτό τον τρόπο ενεργοποιείται η συνεχής ταλάντωση της περσίδας. Πατώντας το ξανά σταθεροποιείτε την περσίδα στην ιδανική θέση.

11. ΛΕΙΤΟΥΡΓΙΑ ΙΟΝΙΣΤΗ ΗΕΑLTH

Όταν το κλιματιστικό βρίσκεται σε λειτουργία, πατήστε το πλήκτρο MENU και στη συνέχεια τα πλήκτρα △, ▽, ◀, ▷ για να επιλέξετε την ένδειξη HEALTH που αναβοσβήνει στην οθόνη του τηλεχειριστηρίου. Πατήστε το πλήκτρο ΟΚ για να ενεργοποιήσετε ή να απενεργοποιήσετε την λειτουργία του Ιονιστή HEATH.

12. ΛΕΙΤΟΥΡΓΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΕΖΟ

– Κατά τη λειτουργία Ψύξης, το κλιματιστικό έχει τη δυνατότητα να μπει σε κατάσταση ΕСΟ οικονομικής λειτουργίας/εξοικονόμησης ενέργειας όπου αυτόματα ρυθμίζει την ιδανική θερμοκρασία σε συνδυασμό με τη χαμηλότερη δυνατή κατανάλωση ρεύματος. Το κλιματιστικό λειτουργεί έως και 8 ώρες σε κατάσταση ΕСΟ. Μετά το πέρας των 8 ωρών η λειτουργία ΕСΟ απενεργοποιείται αυτόματα.

– Η λειτουργία ΕΟ ακυρώνεται όταν αλλάξετε την λειτουργία του κλιματιστικού ή απενεργοποιήσετε το τηλεχειριστήριο.

– Κατά τη λειτουργία Ψύξης, πατήστε το πλήκτρο MENU και στη συνέχεια πατήστε τα πλήκτρα △, ▽, ◁, ▷ για να επιλέξετε την ένδειξη ECO που αναβοσβήνει στην οθόνη του τηλεχειριστηρίου. Πατήστε το πλήκτρο ΟΚ για να ενεργοποιήσετε ή να απενεργοποιήσετε την λειτουργία εξοικονόμησης ενέργειας ECO.

Σημείωση: Ή κατανάλωση ρεύματος επηρεάζεται από την πραγματική θερμοκρασία (όχι την ρυθμισμένη) και τη δομή του σπιτιού. Όταν η πραγματική θερμοκρασία είναι υψηλή ή το σπίτι είναι πολύ μεγάλο και

με μεγάλες απώλειες χρησιμοποιείτε τη λειτουργία ΕΖΟ με προσοχή.

13. ΛΕΙΤΟΥΡΓΙΑ ΥΠΝΟΥ SLEEP

• Όταν το κλιματιστικό βρίσκεται σε λειτουργία, πατήστε το πλήκτρο MENU και στη συνέχεια πατήστε τα πλήκτρα △, ∇, ◀, ◀, ▷ για να επιλέξετε την ένδειξη SLEEP που αναβοσβήνει στην οθόνη του τηλεχειριστηρίου. Πατήστε το πλήκτρο ΟΚ για να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία Ύπνου.
  – Μετά από 10 ώρες συνεχούς λειτουργίας σε κατάσταση SLEEP, το κλιματιστικό σταματά τη λειτουργία Ύπνου και επανέρχεται στην αρχική λειτουργία.

Σημείωση: Η λειτουργία Ύπνου δεν μπορεί να ενεργοποιηθεί κατά τις λειτουργίες FAN και AUTO. Κατά τη λειτουργία Ύπνου, δεν υπάρχουν οι ενδείξεις λειτουργίας επάνω στο κλιματιστικό.

14. ΛΕΙΤΟΥΡΓΙΑ SILENCE

'Отан то климатистикó βρίσκεται σε λειτουργία, πατήστε το πλήκτρο MENU και στη συνέχεια πατήστε △, ∇, ◀, ▷ για να επιλέξετε την ένδειξη SILENCE που αναβοσβήνει στην οθόνη του τηλεχειριστηρίου. Πατήστε το πλήκτρο ΟΚ για να ενεργοποιήσετε ή να απενεργοποιήσετε την αθόρυβη λειτουργία SILENCE.

15. ΛΕΙΤΟΥΡΓΙΑ ΕΛΕ-Η (Δεν είναι διαθέσιμη αυτή η λειτουργία)

Όταν το κλιματιστικό βρίσκεται σε λειτουργία, πατήστε το πλήκτρο MENU και στη συνέχεια πατήστε △, ∇, ◀, ▷ για να επιλέξετε την ένδειξη ELE.Η που αναβοσβήνει στην οθόνη του τηλεχειριστηρίου. Πατήστε το πλήκτρο ΟΚ για να ενεργοποιήσετε ή να απενεργοποιήσετε την βοηθητική λειτουργία θέρμανσης.

Το κλιματιστικό θα ενεργοποιήσει αυτόματα τη λειτουργία βοηθητικής θέρμανσης σύμφωνα με τη θερμοκρασία περιβάλλοντος έτσι ώστε να επιταχύνει τη θέρμανση

16. ΛΕΙΤΟΥΡΓΙΑ DISPLAY

Πατήστε το πλήκτρο MENU και στη συνέχεια πατήστε △, ∇, ◀, ▷ για να επιλέξετε την ένδειξη DISPLAY που αναβοσβήνει στην οθόνη του τηλεχειριστηρίου. Πατήστε το πλήκτρο ΟΚ για να ενεργοποιήσετε ή να απενεργοποιήσετε τις φωτεινές ενδείξεις λειτουργίας που υπάρχουν επάνω στην εσωτερική μονάδα. Αυτή η λειτουργία βοηθά πολύ κατά τη διάρκεια της νύχτας.

17. ΛΕΙΤΟΥΡΓΙΑ LIGHT

• Το κλιματιστικό θα ενεργοποιεί ή απενεργοποιεί αυτόματα τις φωτεινές ενδείξεις λειτουργίας επάνω στην εσωτερική μονάδα ανάλογα με το φωτισμό του δωματίου.
• 'Отαν το κλιματιστικό βρίσκεται σε λειτουργία, πατήστε το πλήκτρο MODE και στη συνέχεια πατήστε △, ∇, ◀, ▷ για να επιλέξετε την ένδειξη LIGHT που αναβοσβήνει στην οθόνη του τηλεχειριστηρίου. Πα-

τήστε το πλήκτρο ΟΚ για να ενεργοποιήσετε ή να απενεργοποιήσετε την ευαισθησία φωτεινότητας.

18. ΛΕΙΤΟΥΡΓΙΑ Ι-FEEL

- Όταν το κλιματιστικό βρίσκεται σε λειτουργία Ψύξης, πατήστε το πλήκτρο MENU και στη συνέχεια πατήστε △, ▽, ◁, ▷ για να επιλέξετε την ένδειξη Ι-FEEL που αναβοσβήνει στην οθόνη του τηλεχειριστηρίου. Πατήστε το πλήκτρο ΟΚ για να ενεργοποιήσετε ή να απενεργοποιήσετε το επιθυμητό επίπεδο αέρα.

- Όταν η λειτουργία Ι-FEEL είναι ενεργοποιημένη, η ταχύτητα του ανεμιστήρα είναι ρυθμισμένη στο αυτόματο και ακυρώνεται η λειτουργία ταλάντωσης της περσίδας. Κατά τη λειτουργία Ι-FEEL, εκείνες οι λειτουργίες που απενεργοποιούν το κλιματιστικό, αλλάζουν λειτουργία και ενεργοποιούν την λειτουργία SLEEP, την ταχύτητα του ανεμιστήρα και την ταλάντευση της περσίδας SWING, απενεργοποιούν αυτόματα τη λειτουργία Ι-FEEL και επαναφέρουν το κλιματιστικό στην αρχική του λειτουργία.

19. ΛΕΙΤΟΥΡΓΙΑ ΑΝΤΙ-Β (Αυτοκαθαρισμού):

- Όταν η μονάδα είναι κλειστή υπό τις λείτουργίες ψύξης, αφύγρανσης ή αυτόματης λειτουργίας (ψύξης), θα συνεχίσει να λειτουργεί για περίπου 3 λεπτά για να στεγνώσει η υγρασία από το εσωτερικό στοιχείο, ώστε να αποτραπεί η συσσώρευση βακτηρίων στο εσωτερικό στοιχείο, που προκαλεί μύκητες και περίεργη μυρωδιά και είναι επιβλαβής για την υγεία.

- Όταν η μονάδα είναι απενεργοποιημένη, πατήστε το πλήκτρο «MENU», και πιέστε △(+), ∇(-), ◀L/R SWING και ▷U/D SWING και επιλέξτε την λειτουργία «Anti-F» που θα αναβοσβήνει πατώντας το πλήκτρο «OK», όπου θα ενεργοποιήσει ή απενεργοποιήσει τη λειτουργία «Anti-F».

20. ΛΕΙΤΟΥΡΓΙΑ iCLEAN (Αποστείρωσης 56°C)

- Το κλιματιστικό θα καθαρίσει αυτόματα τη σκόνη από το εσωτερικό στοιχείο και θα το στεγνώσει από την υγρασία.

- Όταν το κλιματιστικό βρίσκεται εκτός λειτουργίας, πατήστε το πλήκτρο MENU και στη συνέχεια πατήστε △, ▽, ◁, ▷ για να επιλέξετε την ένδειξη iCLEAN που αναβοσβήνει στην οθόνη του τηλεχειριστηρίου. Πατήστε το πλήκτρο ΟΚ για να ενεργοποιήσετε ή να απενεργοποιήσετε την λειτουργία αποστείρωσης.

– Η λειτουργία αποστείρωσης σταματά αυτόματα μετά από 30 λεππά.

21. ΛΕΙΤΟΥΡΓΙΑ CHILD-LOCK

- Πατήστε τα πλήκτρα HEAT και MODE ταυτόχρονα για τουλάχιστον 3 δευτερόλεπτα για να ενεργοποιήσετε ή να απενεργοποιήσετε το κλείδωμα του τηλεχειριστηρίου.

- Όταν ενεργοποιηθεί η λειτουργία κλειδώματος του τηλεχειριστηρίου, στην οθόνη του θα εμφανίζεται η ένδειξη “☐”

** Η λειτουργία ELE.H δεν είναι διαθέσιμη.

8°C Λειτουργία θέρμανσης

Μόνο στη λειτουργία θέρμανσης στην κατάσταση ενεργοποίησης, πατήστε ταυτοχρονα τα πλήκτρα «MODE» και «+» πάνω από 3 δευτερόλεπτα για να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία θέρμανσης 8°C.

Μετά την ενεργοποίηση της λειτουργίας Θέρμανσης 8°C:

α Πατήστε το πλήκτρο «HEAT» ή επιλέξτε το «MODE» ή επιλέξτε τη λει- τουργία «SLEEP», τα παραπάνω μπορούν να βγουν από τη λειτουργία θέρμανσης 8°C.
b Πατήστε το πλήκτρο «SPEED», «+», «-» τα παραπάνω δεν έχουν κανένα αποτέλεσμα.
c Η λειτουργία Fahrenheit/Celsius δεν είναι αποτελεσματική.
d Απενεργοποιώντας και ενεργοποιώντας ξανά τη μονάδα, η λειτουργία θέρμανσης 8°C παραμένει.
e Πατήστε το πλήκτρο «MENU», η λειτουργία ELE.H δεν είναι επιλέξιμη.

ΛΕΙΤΟΥΡΓΙΕΣ ΧΡΗΣΗΣ

Αυτόματη Λειτουργία (Auto)

1. Πατήστε το πλήκτρο «ΟΝ/ΟFF», το κλιματιστικό αρχίζει να λειτουργεί.
2. Πατήστε το πλήκτρο «MODE», επιλέξτε την αυτόματη λειτουργία.
3. Πατώντας το πλήκτρο «SPEED», μπορείτε να επιλέξετε την ταχύτητα του ανεμιστήρα από Χαμηλή, Μέση, Υψηλή, Αυτόματη.
4. Πατήστε ξανά το πλήκτρο «ON/OFF», το κλιματιστικό σταματά.

Σημείωση: Στην αυτόματη λειτουργία, η ρύθμιση θερμοκρασίας δεν εί- ναι δυνατή.

Λειτουργία Cool/Heat (Ψύξης/Θέρμανσης)

1. Πατήστε το πλήκτρο «ΟΝ/ΟFF», το κλιματιστικό αρχίζει να λειτουργεί.
2. Πατήστε το πλήκτρο «MODE», επιλέξτε λειτουργία ψύξης ή θέρμαν- σης.
3. Πατώντας το πλήκτρο «+» ή «-», μπορείτε να ρυθμίσετε τη θερμοκρασία από 16°C (60°F) έως 32°C (90°F), η οθόνη αλλάζει καθώς πατάτε το πλήκτρο.
4. Πατώντας το πλήκτρο «SPEED», μπορείτε να επιλέξετε την ταχύτητα του ανεμιστήρα από Χαμηλή, Μέση, Υψηλή, Turbo, Αυτόματη.
5. Πατήστε ξανά το πλήκτρο «ON/OFF», το κλιματιστικό σταματά.

Σημείωση: Ο τύπος ψυχρού ανέμου δεν είναι διαθέσιμος στη λειτουργία θέρμανσης.

Λειτουργία Ανεμιστήρα (Fan)

1. Πατήστε το πλήκτρο «ΟΝ/ΟFF», το κλιματιστικό αρχίζει να λειτουργεί.

2. Πατήστε το πλήκτρο «MODE», επιλέξτε λειτουργία ανεμιστήρα.

3. Πατώντας το πλήκτρο «SPEED», μπορείτε να επιλέξετε την ταχύτητα του ανεμιστήρα από Χαμηλή, Μέση, Υψηλή.

4. Πατήστε το πλήκτρο «ΟΝ/ΟFF» ξανά, το κλιματιστικό σταματά.

Σημείωση: Στη λείτουργία ανεμιστήρα, οι ρυθμίσεις θερμοκρασίας δεν είναι διαθέσιμες.

Λειτουργία Dry(Αφύγρανσης)

1. Πατήστε το πλήκτρο «ΟΝ/ΟFF», το κλιματιστικό αρχίζει να λειτουργεί.
2. Πατήστε το πλήκτρο «MODE», επιλέξτε τη λειτουργία αφύγρανσης Dry.
3. Πατώντας το πλήκτρο «+» ή «-», μπορείτε να ρυθμίσετε τη θερμοκρασία από 16°C (60°F) σε 32°C (90°F), η οθόνη αλλάζει καθώς πατάτε το πλήκτρο.
4. Πατήστε ξανά το πλήκτρο «ON/OFF», το κλιματιστικό σταματά.

Σημείωση: Στην λειτουργία αφύγρανσης, οι ρυθμίσεις ταχύτητας (SPEED) δεν είναι δυνατές.

Εισαγωγή Μπαταριών στο τηλεχειριστήριο

1. Σύρτε προς τα κάτω το κάλυμμα για να ανοίξει σύμφωνα με την κα- τεύθυνση που δείχνει το βέλος της πρώτης εικόνας.

2. Εισάγετε δύο καινούριες μπαταρίες (7#). Βεβαιωθείτε πως τις έχετε τοποθετήσει στους σωστούς πόλους (+&-).

3. Σύρτε προς τα πάνω το κάλυμμα για να κλείσει σύμφωνα με την κατεύθυνση που δείχνει το βέλος της τρίτης εικόνας.

ΠΡΟΣΟΧΗ

- Σε περίπτωση που εμφανιστούν τα κάτωθι φαινόμενα, παρακαλούμε τερματίστε την λειτουργία του κλιματιστικού και βγάλτε το φις από τη πρίζα αμέσως. Στη συνέχεια επικοινωνήστε με το εξουσιοδοτημένο σέρβις για επισκευή της βλάβης.

• Το καλώδιο παροχής ρεύματος έχει υπερθερμανθεί ή καταστραφεί.
  – Ύπάρχει ασυνήθιστος ήχος κατά την λειτουργία.

• Ο ασφαλειοδιακόπης πέφτει συχνά.
  – Μυρωδιά καμένου βγαίνει από το κλιματιστικό.
  – Υπάρχει διαρροή από την εσωτερική μονάδα.

■ Μην επισκευάζετε ή επανατοποθετείτε μόνοι σας το κλιματιστικό.

- Σε περίπτωση που το κλιματιστικό λειτουργεί κάτω από ασυνήθιστες συνθήκες, μπορεί να προκληθεί βλάβη, ηλεκτροπληξία, φωτιά ή τραυματισμός.

ΕΓΚΑΤΑΣΤΑΣΗ

ΒΑΣΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

■ Πριν την ενεργοποίηση, παρακαλούμε επικοινωνήστε με την αντι- προσωπία εάν η μονάδα δεν έχει εγκατασταθεί από το εξουσιοδοτη- μένο service.
Η εγκατάσταση του κλιματιστικού πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένο αδειούχο τεχνικό σύμφωνα με τους εγχώρι- ους κανόνες ασφαλείας και με βάση το εγχειρίδιο χρήσης.
- Ο έλεγχος διαρροής ψυκτικού μέσου πρέπει να γίνεται μετά την εγκατάσταση.
Για την μεταφορά και την εγκατάσταση του κλιματιστικού σε άλλο χώρο, παρακαλούμε να επικοινωνήσετε με το εξουσιοδοτημένο service μας.

ΑΠΟΣΥΣΚΕΥΑΣΙΑ

Ανοίξτε το κουτί και ελέγξτε το κλιματιστικό σας σε περιοχή με καλό εξαερισμό (ανοίξτε την πόρτα και το παράθυρο) και χωρίς πηγές ανάφλεξης. Σημείωση: Οι τεχνικοί πρέπει να φορούν αντιστατικό εξοπλισμό.
Εάν υπάρχει διαρροή στο κλιματιστικό, είναι απαραίτητο να ελεγχθεί από εξουσιοδοτημένο τεχνικό πριν ανοίξετε το κουτί της εξωτερικής μονάδας. Σταματήστε την εγκατάσταση εάν διαπιστώσετε τυχόν διαρροή.
Ο εξοπλισμός πρόληψης πυρκαγιάς και οι αντιστατικές προφυλάξεις πρέπει να τηρούνται πριν από τον έλεγχο. Στη συνέχεια, ελέγξτε το σωλήνα ψυκτικού μέσου για να δείτε αν υπάρχουν ίχνη από χτυπήματα.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΚΑΤΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

■ Η συσκευή πυρόσβεσης θα πρέπει να είναι σε λειτουργία.
■ Η εγκατάσταση πρέπει να γίνεται σε αεριζόμενο χώρο (ανοίξτε πόρτες και παράθυρα)
■ Δεν επιτρέπεται να καπνίζετε, να μιλάτε στο τηλέφωνο όπως επίσης να υπάρχουν πηγές ανάφλεξης στο χώρο που γίνεται η εγκατάσταση.
■ Απαιτούνται αντιστατικές προφυλάξεις για την εγκατάσταση του κλιματιστικού, π.χ. φορέστε καθαρά βαμβακερά ρούχα και γάντια.
■ Κρατήστε τον ανιχνευτή διαρροών σε κατάσταση λειτουργίας κατά

τη διάρκεια της εγκατάστασης.

■ Σε περίπτωση διαρροής ψυκτικού μέσου Ρ32 κατά τη διάρκεια της εγκατάστασης, θα πρέπει να ανιχνεύσετε αμέσως το σημείο συγκέντρωσης. Εάν η διαρροή ψυκτικού μέσου επηρεάζει την απόδοση του κλιματιστικού, παρακαλούμε να σταματήσετε αμέσως τη λειτουργία του. Αφήστε το πρώτα να στεγνώσει και καλέστε το εξουσιοδοτημένο service.
Κρατήστε τις ηλεκτρικές συσκευές, διακόπτες τροφοδοσίας, βύσμα- τα τροφοδοσίας, την πρίζα, πηγές υψηλής θερμοκρασίας και υψηλού στατικού ηλεκτρισμού μακριά από την εσωτερική μονάδα.

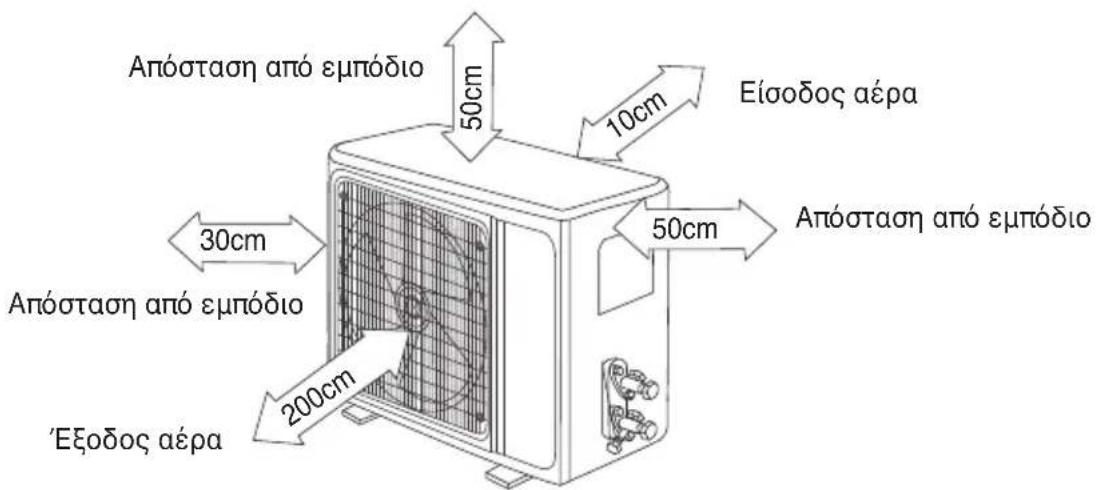

■ Το κλιματιστικό θα πρέπει να εγκατασταθεί σε σημείο χωρίς εμπόδια που μπορεί να μπλοκάρουν τις εισόδους ή τις εξόδους αέρα της εσωτερικής / εξωτερικής μονάδας και να είναι μακριά από πηγές θερμότητας, εύφλεκτα υλικά ή υλικά που μπορεί να προκαλέσουν έκρηξη.
Εάν κατά την εγκατάσταση ή την επισκευή του κλιματιστικού το καλώδιο σύνδεσης δεν είναι αρκετά μεγάλο, τότε θα πρέπει να αντικατασταθεί. Η επέκτασή του δεν επιτρέπεται.
Χρησιμοποιήστε έναν νέο σωλήνα σύνδεσης, εκτός και αν εκχειλώσετε εκ'νέου τον σωλήνα.

ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΤΗΝ ΘΕΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ

■ Αποφύγετε χώρους με διαρροή εύφλεκτων ή εκρηκτικών αερίων ή όπου υπάρχουν ισχυρά αέρια.
■ Αποφύγετε χώρους με ισχυρά τεχνητά ηλεκτρικά / μαγνητικά πεδία.
■ Αποφύγετε χώρους με θόρυβο και συντονισμό.
■ Αποφύγετε ιδιαίτερες συνθήκες (π.χ. ισχυρή λάμπα φθορίου, έντονη αμμοθύελλα, άμεση ηλιοφάνεια ή πηγές υψηλών θερμοκρασιών.
■ Αποφύγετε τις περιοχές που βρίσκονται κοντά στα παιδιά.
■ Η σύνδεση μεταξύ εσωτερικών και εξωτερικών μονάδων να είναι κοντά.
Επιλέξτε χώρο πού είναι εύκολο να προβείτε σε σέρβις και επισκευές και έχει καλό αερισμό.
■ Η εξωτερική μονάδα δεν πρέπει να εγκαθίσταται σε σημείο όπου να μπλοκάρει διάδρομο, σκάλα, έξοδο κινδύνου ή δημόσιο χώρο.
Η εξωτερική μονάδα πρέπει να εγκαθίσταται όσο το δυνατόν μακριά από τις πόρτες και τα παράθυρα των γειτόνων καθώς και από φυτά.

ΕΛΕΓΧΟΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Ελέγξτε την εξωτερική μονάδα για να βεβαιωθείτε ότι το ψυκτικό μέσο είναι Ρ32.
Ελέγξτε το χώρο δωματίου. Ο χώρος δεν πρέπει να είναι μικρότερος από τον χώρο (5m²) της προδιαγραφής. Η εξωτερική μονάδα πρέπει να εγκαθίσταται σε καλά αεριζόμενο χώρο.
Ελέγξτε το περιβάλλον του χώρου εγκατάστασης: Το ψυκτικό υγρό R32 δεν πρέπει να τοποθετηθεί στον κλειστό χώρο του κτιρίου.
- Όταν χρησιμοποιείτε ηλεκτρικό τρυπάνι για να κάνετε τρύπες στον τοίχο, ελέγξτε πρώτα εάν υπάρχει καλυμμένος αγωγός για νερό, ηλεκτρικό ρεύμα και αέριο. Προτείνεται η χρήση της προβλεπόμενης οπής στην οροφή του τοίχου (εάν υπάρχει).

ΕΠΙΤΟΙΧΙΑ ΣΤΗΡΙΞΗ

Η βάση στήριξης πρέπει να πληροί τα σχετικά εθνικά ή βιομηχανικά πρότυπα όσον αφορά την αντοχή στις περιοχές συγκόλλησης και σύνδεσης που είναι ανθεκτικές.
■ Η βάση στήριξης και η επιφάνεια φορτίου πρέπει να αντέχουν 4 φορές ή πάνω από το βάρος της μονάδας ή 200 kg, όποιο είναι βαρύτερο.
■ Η βάση στήριξης της εξωτερικής μονάδας πρέπει να στερεώνεται με κοχλία διαστολής (ούπα).
Εξασφαλίστε την ασφαλή εγκατάσταση ανεξάρτητα από το είδος του τοίχου στον οποίο έχει εγκατασταθεί, για να αποτρέψετε πιθανή ππώση που θα μπορούσε να βλάψει τους ανθρώπους.

ΑΠΑΙΤΗΣΕΙΣ ΗΛΕΚΤΡΙΚΗΣ ΑΣΦΑΛΕΙΑΣ

■ Βεβαιωθείτε ότι για το κλιματιστικό χρησιμοποιείτε την παροχή ρεύματος με το κατάλληλο κύκλωμα ονομαστικής τάσης και ότι η διάμετρος του καλωδίου ρεύματος πληροί τις εθνικές απαιτήσεις.
- Όταν το μέγιστο ρεύμα του κλιματιστικού είναι 16Α, πρέπει να χρησιμοποιήσετε τον αυτόματο διακόπτη ή το διακόπτη εξοπλισμένο με διατάξεις προστασίας από διαρροή.
Η τάση του ρεύματος πρέπει να είναι μεταξύ 90-110% της βαθμονομημένης τάσης. Ανεπαρκής παροχή ρεύματος μπορεί να προκαλέσει ηλεκτροπληξία ή φωτιά.

■ Η ελάχιστη απόσταση μεταξύ του κλιματιστικού και των καυσίμων είναι 1,5 μ.
■ Το καλώδιο διασύνδεσης συνδέει την εσωτερική και εξωτερική μονάδα. Πρέπει πρώτα να επιλέξετε το σωστό μέγεθος καλωδίου πριν την προετοιμασία για σύνδεση.
■ Τύποι καλωδίων: Εξωτερικό καλώδιο τροφοδοσίας: H07RN-F ή H05RN-F Καλώδιο διασύνδεσης: H07N-F ή H05RN-F
■ Ελάχιστη διατομή καλωδίου τροφοδοσίας και καλώδιο διασύνδεσης:

Βόρεια Αμερική
Ρευμα συσκ. (Α) AWG
10 18
13 16
18 14
25 12
30 10
40	8

Άλλες χώρες
Ονομαστικό ρεύμα (A)	Διατομή( mm^2 )
>3 e ≤ 6 0,75
>6 e ≤ 10 1
>10 e ≤ 16 1,5
>16 e ≤ 25 2,5
>25 e ≤ 32	4
>32 e ≤ 40	6

■ Το μέγεθος του καλωδίου διασύνδεσης, του καλωδίου τροφοδοσίας, της ασφάλειας και του διακόπτη που απαιτείται καθορίζεται από το μέγιστο ρεύμα της μονάδας. Το μέγιστο ρεύμα εμφανίζεται στην ταμπελάκι που βρίσκεται στην πλαϊνή πλευρά της μονάδας. Ανατρέξτε σε αυτήν την πινακίδα για να επιλέξετε το σωστό καλώδιο, ασφάλεια ή διακόπτη.
■ Σημείωση: Η διατομή του καλωδίου αναφέρεται στο λεπτομερές διάγραμμα συνδεσμολογίας που ακολουθείται στη μονάδα που αγοράσατε.

ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΕΡΓΑΣΙΕΣ ΣΕ ΜΕΓΑΛΟ ΥΨΟΣ

'Отан πραγματοποιείτε εγκατάσταση σε ύψος 2 μέτρων ή υψηλότερο από το έδαφος, θα πρέπει να φοράτε ζώνες ασφαλείας και να έχετε σταθερά σχοινιά μεγάλης αντοχής στην εξωτερική μονάδα, για να αποφύγετε την ππώση που μπορεί να προκαλέσει τραυματισμό ή θάνατο, καθώς και απώλεια ιδιοκτησίας.

ΑΠΑΙΤΗΣΕΙΣ ΓΕΙΩΣΗΣ

■ Το κλιματιστικό σας είναι ηλεκτρική συσκευή κατηγορίας I. Πρέπει να υπάρχει κατάλληλη γείωση.
■ Μην συνδέετε το καλώδιο γείωσης σε σωλήνα αερίου, σωλήνα νε- ρού, αλεξικέραυνου, τηλεφωνική γραμμή ή κύκλωμα που δεν έχει καλή γείωση.
■ Το καλώδιο γείωσης είναι ειδικά σχεδιασμένο και δεν πρέπει να χρησιμοποιείται για άλλους σκοπούς, ούτε πρέπει να στερεώνεται με μια κοινή βίδα.
Η διάμετρος του καλωδίου διασύνδεσης πρέπει να συμφωνεί με το εγχειρίδιο οδηγιών και με τον ακροδέκτη τύπου Ο που πληροί τα εγχώρια πρότυπα (η εσωτερική διάμετρος του τερματικού τύπου Ο πρέπει να ταιριάζει με το μέγεθος της βίδας της μονάδας, όχι περισσότερο από 4,2 mm). Μετά την εγκατάσταση, ελέγξτε τις βίδες αν έχουν σταθεροποιηθεί αποτελεσματικά και δεν υπάρχει κίνδυνος χαλάρωσης.

ΑΛΛΑ

Η μέθοδος σύνδεσης του κλιματιστικού και του καλωδίου τροφοδοσίας και η μέθοδος διασύνδεσης κάθε ανεξάρτητης μονάδας υπόκεινται στο διάγραμμα συνδεσμολογίας που έχει τοποθετηθεί στο μηχάνημα.
■ Το μοντέλο και η τιμή της ασφάλειας (Α) πρέπει να αναγράφονται στην ετικέτα του προϊόντος που είναι κολλημένη στο πλαϊνό του μέρος.

ΠΕΡΙΕΧΟΜΕΝΑ

Περιεχόμενα Εσωτερικής μονάδας

Ονομασία ΤΕΜ ΠΟΣ
Εσωτερική μονάδα	1 Σετ
Τηλεχειριστήριο	1 PSs
Μπαταρίες 2 PSs
Εγχειρίδιο χρήσης	1 Σετ
Σωλ. Αποχέτευσης	1 PSs

Περιεχόμενα εξωτερικής μονάδας

Ονομασία ΤΕΜ ΠΟΣ
ΕξωτερικήΜονάδα	1 Σετ
ΣυνδετικόςΣωλήνας *	2 PSs
Πλαστικήταινία *	1 Ρολό
ΠροστασίαΣωλήνα *	1 PSs
Στόκος *	1	Πακέτο

ΣΗΜΕΙΩΣΗ: Όλα τα αξεσουάρ πρέπει να βρίσκονται σε υλικό συσκευασίας. Όπου * το αξεσουάρ είναι Προαιρετικό.

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

ΑΠΟΣΤΑΣΕΙΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

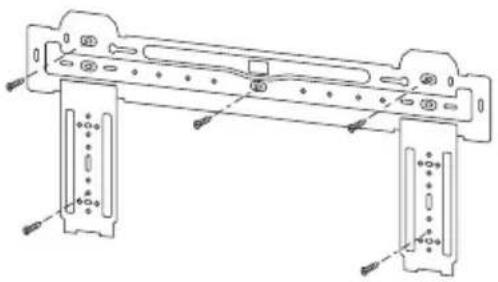

ΒΑΣΗ ΤΟΙΧΟΥ

1. Ο τοίχος για την εγκατάσταση της εσω- τερικής μονάδας πρέπει να είναι σταθε- ρός και στιβαρός, ώστε να αποφεύγεται ο κραδασμός.

2. Χρησιμοποιήστε τη βίδα τύπου «+» για να στερεώσετε την βάση, βάλετε την

βάση στον τοίχο και εξασφαλίστε την ευθυγράμμισή της κατά τον οριζόντιο και κάθετο διαμήκη άξονά της.

1. Με το χέρι κουνήστε την βάση μετά την εγκατάσταση, για να επιβε- βαιώσετε εάν είναι σταθερή.

ΑΝΟΙΓΜΑ ΣΤΟΝ ΤΟΙΧΟ

1. Για σωληνώσεις κάντε μια τρύπα με ηλεκτρικό σφυροδράπανο ή τρυπάνι στην προκαθορισμένη θέση στον τοίχο, οι οποίες πρέπει να κλίνουν προς τα έξω κατά 5 ° -10 °.

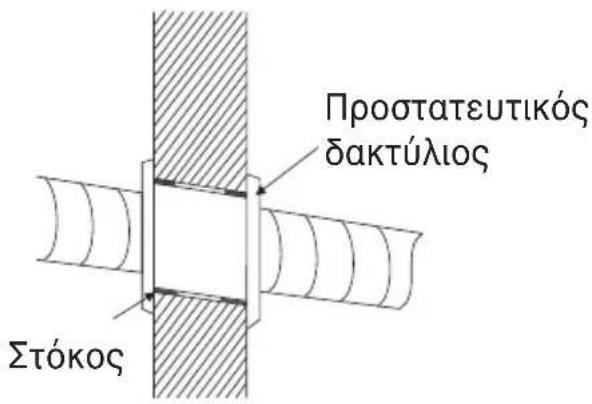

2. Για να προστατεύσετε τις σωληνώσεις και τα καλώδια που τρέχουν στον τοίχο από ζημιές και από τα τρωκτικά που μπορεί να κατοικούν

το κοίλο τοίχωμα, πρέπει να τοποθετηθεί και να σφραγιστεί με ένα προστατευτικό δακτύλιο και στόκο.

Σημείωση: Συνήθως, η οπή στο τοίχωμα είναι Φ60mm\~Φ80mm. Αποφύγετε το προ-θαμμένο καλώδιο τροφοδοσίας και το μπετόν κατά την κατασκευή της τρύπας.

ΕΞΟΔΟΣ ΣΩΛΗΝΑ

1. Ανάλογα με τη θέση της μονάδας, οι σωληνώσεις μπορούν να κατευθύνονται προς τα πλάγια από αριστερά ή δεξιά (Εικ. 1) ή κάθετα από την πίσω πλευρά (Εικ. 2) (ανάλογα με το μήκος σωληνώσεων της εσωτερικής μονάδας). Στην περίπτωση πλευρικής διαδρομής, κόψτε το υλικό εξόδου της αντίθετης πλευράς.

Eik.1 Eik.2
Προετοιμασία υλικών εξόδου

ΣΥΝΔΕΣΗ ΤΟΥ ΣΩΛΗΝΑ

1. Αφαιρέστε το σταθερό μέρος για να τραβήξετε το σωλήνα της εσωτερικής μονάδας από τη θήκη. Βιδώστε το εξάγωνο παξιμάδι στα αριστερά του συνδέσμου προς το τέλος με το χέρι σας.

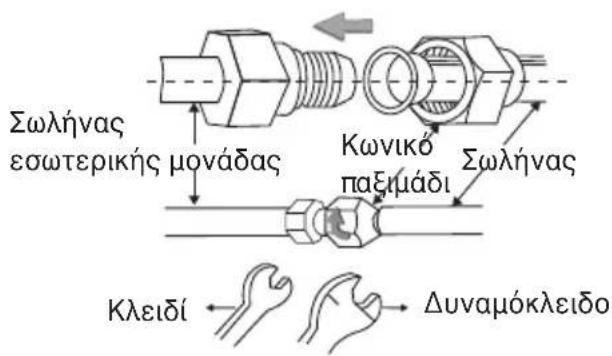

2. Συνδέστε το σωλήνα σύνδεσης στην εσωτερική μονάδα:

Ευθυγραμμίστε στο κέντρο του σωλήνα, σφίξτε το παξιμάδι με το χέρι και στη συνέχεια σφίξτε το παξιμάδι με ένα ροπόκλειδο η κατεύθυνση φαίνεται στο διάγραμμα στα δεξιά. Η ροπή που χρησιμοποιείται φαίνεται στον ακόλουθο πίνακα.

Σημείωση: Ελέγξτε προσεκτικά για βλάβη των συνδέσμων πριν την εγκα- τάσταση. Οι σύνδεσμοι δεν πρέπει να επαναχρησιμοποιηθούν, εκτός εάν γίνει νέα εκχείλωση στον σωλήνα.

Πίνακας ροπής σύσφιξη

Διάμετρος σωλήνα	Ροπή (Nm)
∅ 6,35mm(1/4") 15~25
∅ 9,52mm(3/8") 35~40
∅ 12,7mm(1/2") 45~60
∅ 15,88mm(5/8") 73~78
∅ 19,05mm(3/4") 75~80

ΜΟΝΩΣΗ ΣΩΛΗΝΩΣΕΩΝ

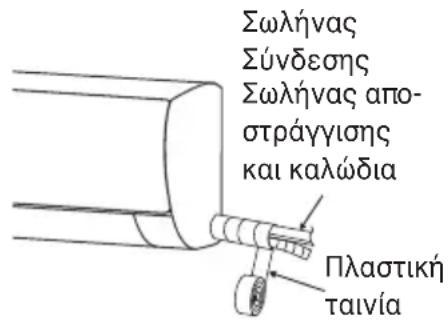

1. Χρησιμοποιήστε ταινία μόνωσης για να τυλίξετε το σωλήνα σύνδεσης της εσωτερικής μονάδας και, στη συνέχεια, χρησιμοποιήστε μονωτικό υλικό για τη συσκευασία και τη στεγανοποίηση του σωλήνα μόνωσης, ώστε να αποφευχθεί η δημιουργία νερού συμπύκνωσης στο τμήμα σύνδεσης.

1. Συνδέστε την έξοδο νερού με τους σωλήνες αποστράγγισης και τοποθετήστε το σωλήνα σύνδεσης, τα καλώδια και τον εύκαμπο σωλήνα αποστράγγισης.
2. Για να τυλίξετε τους σωλήνες ψυκτικού, τα καλώδια και τον σωλήνα αποστράγγισης χρησιμοποιήστε πλαστική ταινία καλωδίων. Κατευθύνετε το σωλήνα με κλίση προς τα κάτω.,

ΣΤΕΡΕΩΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

1. Κρεμάστε την εσωτερική μονάδα στην επιτοίχια βάση και μετακινήστε την από τα αριστερά προς τα δεξιά για να βεβαιωθείτε ότι το άγκιστρο είναι σωστά τοποθετημένο στην βάση.

1. Σπρώξτε προς την κάτω αριστερή πλευρά και την επάνω δεξιά πλευρά της μονάδας στην βάση, έως ότου το άγκιστρο κουμπώσει στην υποδοχή και κάνει έναν ήχο «κλικ».

ΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΩΣΗΣ

- Εάν το κλιματιστικό σας διαθέτει καλώδιο διασύνδεσης, η καλωδίωση της εσωτερικής μονάδας είναι συνδεδεμένη από το εργοστάσιο, δεν υπάρχει ανάγκη σύνδεσης. - Εάν δεν παρέχεται το καλώδιο διασύνδεσης, απαιτείται σύνδεση σύμφωνα με το διάγραμμα.

Μετά την εγκατάσταση, ελέγξτε:

1. Αν οι βίδες έχουν σταθεροποιηθεί σωστά και δεν υπάρχει κίνδυνος χαλάρωσης.
2. Αν το βύσμα της πλακέτας οθόνης τοποθετήθηκε στη σωστή θέση

και δεν ακουμπά στην πλακέτα του τερματικού

1. Το καπάκι στο κουτί ελέγχου τοποθετήθηκε σωστά.

Σταθ.Στροφών

Βύσμα σύνδεσης

Εάν υπάρχει βύσμα σύνδεσης συνδέστε απ' ευθείας

ΣΗΜΕΙΩΣΗ:

■ Αυτό το εγχειρίδιο χρήσης περιλαμβάνει συνήθως τη λειτουργία κα- λωδίωσης για κάθε είδος κλειματιστικού. Δεν μπορούμε να αποκλεί- σουμε την πιθανότητα να μην συμπεριλαμβάνονται κάποιοι ειδικοί τύποι διαγραμμάτων καλωδίωσης.
■ Το διάγραμμα είναι ενδεικτικό. Εάν το υπάρχον είναι διαφορετικό με αυτό το διάγραμμα, παρακαλούμε ανατρέξτε στο λεπτομερές διάγραμμα συνδεσμολογίας.

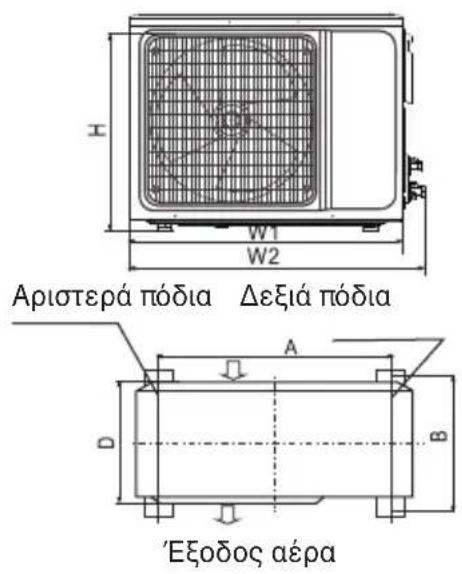

ΠΙΝΑΚΑΣ ΔΙΑΣΤΑΣΕΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΞΩΤ.ΜΟΝΑΔΑΣ

Βίδα εγκατάστασης εξωτερικής μονάδας

Διαστάσεις έξω.Μονάδας W1(W2)xHxD	A(mm)	B (mm)
665(710)x420x280 430		280
600(645)x485x260 400		290
660(710)x500x240 500		260
700(745)x500x255 460		260
730(780)x545x285 540	280
760(810)x545x285 540	280
790(840)x550x290 545	300
800(860)x545x315 545	315
800(850)x590(690)x310 540	325
825(880)x655x310 540	335
900(950)x700x350 630	350
900(950)x795x330 535	350
970(1044)x803x395 675	409

ΤΟΠΟΘΕΤΗΣΗ ΣΩΛΗΝΑ ΨΥΚΤΙΚΟΥ

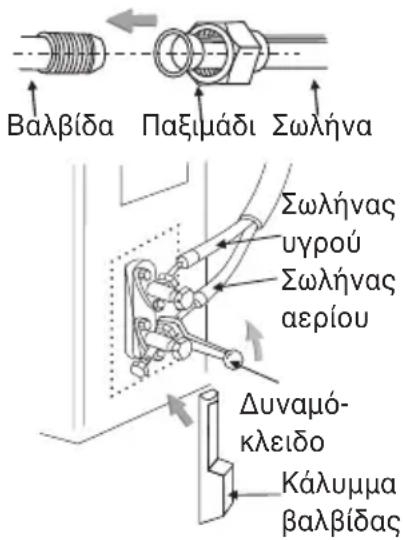

Συνδέστε την εξωτερική μονάδα με το σωλήνα σύνδεσης: ευθυγραμμίστε την εκχείλωση του σωλήνα σύνδεσης στη βαλβίδα διακοπής και σφίξτε το κωνικό παξιμάδι με το δάκτυλο. Στη συνέχεια, σφίξτε το κωνικό παξιμάδι με ένα δυναμόκλειδο.

- Κατά την επιμήκυνση των σωληνώσεων, πρέπει να προστεθεί επιπλέον ποσότητα ψυκτικού μέσου έτσι ώστε να μην επηρεαστεί η λειτουργία και η απόδοση του κλιματιστικού.

Μήκος σωλήνα	Ψυκτικό που πρέπει να προστεθεί		Ποσότηταψυκτικούστηνμονάδα
≤5m Δεν χρειάζεται
5-15m	CC≤12000Btu/h	16g/m ≤1kg
	CC≤18000Btu/h	24g/m ≤2kg

Σημείωση:

1. Αυτός ο πίνακας είναι πληροφοριακός.
2. Οι σύνδεσμοι δεν πρέπει να ξαναχρησιμοποιηθούν, εκτός εάν γίνει νεα εκχείλωση στον σωλήνα.
3. Μετά την εγκατάσταση, ελέγξτε αν το κάλυμμα της βαλβίδας είναι σταθερό.

ΣΥΝΔΕΣΗ ΚΑΛΩΔΙΩΣΗΣ

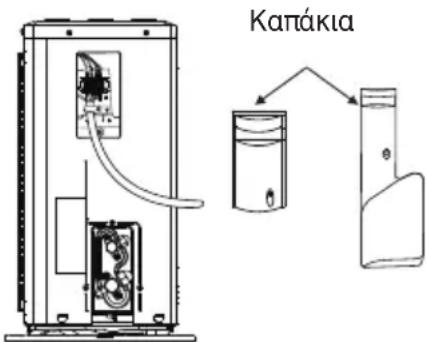

1. Χαλαρώστε τις βίδες και αφαιρέστε το κά- λυμμα από τη μονάδα.
2. Συνδέστε τα αντίστοιχα καλώδια στους αντίστοιχους ακροδέκτες στην κλέμα της εξωτερικής μονάδας(δείτε το διάγραμμα συνδεσμολογίας) και εάν υπάρχουν σήματα για σύνδεση με βύσμα, απλώς συνδέστε απευθείας.

1. Καλώδιο γείωσης: Αφαιρέστε τη βίδα γείωσης, βάλτε το καλώδιο γείωσης στη βίδα και βιδώστε στην θέση της.

2. Στερεώστε το καλώδιο με το συνδετήρα.

3. Επανατοποθετήστε το κάλυμμα στην αρχική του θέση και στερεώστε το με τις βίδες.

ΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΩΣΗΣ

Εάν υπάρχει βύσμα σύνδεσης συνδέστε απ' ευθείας

ΣΗΜΕΙΩΣΗ:

■ Αυτό το εγχειρίδιο χρήσης περιλαμβάνει συνήθως τη λειτουργία κα- λωδίωσης για κάθε είδος κλειματιστικού. Δεν μπορούμε να αποκλεί- σουμε την πιθανότητα να μην συμπεριλαμβάνονται κάποιοι ειδικοί τύποι διαγραμμάτων καλωδίωσης.
■ Το διάγραμμα είναι ενδεικτικό. Εάν το υπάρχον είναι διαφορετικό με αυτό το διάγραμμα, παρακαλούμε ανατρέξτε στο λεπτομερές διάγραμμα συνδεσμολογίας.

ΕΚΚΕΝΩΣΗ ΑΕΡΑ (ΚΕΝΟ)

*Χρήση μόνο αντλίας ψυκτικού R32 για την εκκένωση αέρα σε σύστημα με R32. Πριν από την εργασία στο κλιματιστικό, αφαιρέστε το κάλυμμα της βαλβίδας (αερίου και υγρού ) και να το ξανασφίξετε αργότερα (για να αποφύγετε πιθανή διαρροή)

1. Για να αποφύγετε τη διαρροή αέρα σφίξετε όλα τα παξιμάδια σύνδεσης των σωλήνων.

1. Συνδέστε τη βαλβίδα διακοπής, το σωλήνα πλήρωσης, τη βαλβίδα πολλαπλής και την αντλία κενού.
2. Ανοίξτε τελείως το διακόπτη χαμηλής πίεσης της πολλαπλής βαλβίδας μετρητή και ενεργοποιήστε την αντλία κενού για τουλάχιστον 15 λεππά ή έως ότου η μέτρηση δείξει -76cmHg (-0.1MPa).
3. Αφού γίνει το κενό, ανοίξτε πλήρως τη βαλβίδα διακοπής με ένα εξάγωνο κλειδί.
4. Ελέγξτε ότι τόσο οι εσωτερικές όσο και οι εξωτερικές συνδέσεις δεν έχουν διαρροή.

ΑΠΟΣΤΡΑΓΓΙΣΗ ΣΥΜΠΥΚΝΩΜΑΤΩΝ (ΓΙΑ ΤΥΠΟ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗ- ΤΑΣ)

Το νερό συμπύκνωσης και το νερό απόψυξης μπορούν να απομακρυνθούν από το σωλήνα αποστράγγισης.

Εγκατάσταση:

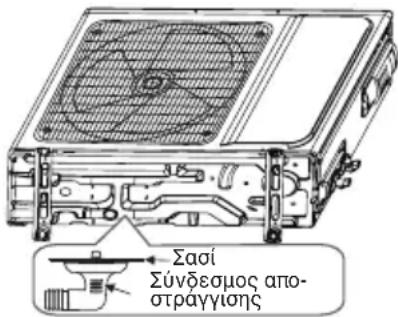

Τοποθετήστε τον σύνδεσμο αποστράγγισης σε τρύπα Φ 25 στην βάση της εξωτερικής μονάδας και συνδέστε τον εύκαμπτο σωλήνα

αποστράγγισης. Τοποθετήστε τον έτσι ώστε τα νερά που σχηματίζονται στην εξωτερική μονάδα να μπορούν να αποστραγγιστούν.

ΤΕΛΙΚΟΣ ΕΛΕΓΧΟΣ ΚΑΙ ΔΟΚΙΜΗ

ΕΛΕΓΧΟΣ ΜΕΤΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

- Έλεγχος ηλεκτρικής ασφάλειας

1. Εάν η τροφοδοσία καλύπτει τις απαιτήσεις.
2. Εάν υπάρχει κάποια ελαττωματική ή χαμένη σύνδεση σε όλα τα- καλώδια τροφοδοσίας, σήματος και γείωσης.
3. Εάν το καλώδιο γείωσης του κλιματιστικού είναι καλά γειωμένο.

• Έλεγχος ασφαλούς εγκατάστασης

1. Εάν η εγκατάσταση είναι ασφαλής.
2. Εάν το νερό των συμπυκνωμάτων ρέει σωστά.
3. Εάν οι καλωδιώσεις και οι σωληνώσεις έχουν εγκατασταθεί σωστά.

4. Βεβαιωθείτε ότι δεν υπάρχουν αντικείμενα ή εργαλεία μέσα στη μονάδα.

5. Ελέγξτε ότι ο σωλήνας ψυκτικού μέσου προστατεύεται καλά.

• Έλεγχος διαρροής ψυκτικού μέσου

Ανάλογα με τη μέθοδο εγκατάστασης, υπάρχουν δυο διαφορετικοί τρόποι να ελέγξετε για διαρροή ρευστού ή αερίου :

1. Μέθοδος με σαπούνι και νερό: Χρησιμοποιήστε μαλακή βούρτσα, εφαρμόστε σαπουνοδιάλυμα ή ουδέτερο απορρυπαντικό σε όλα τα σημεία σύνδεσης των αγωγών στην εσωτερική και εξωτερική μονάδα. Αν εμφανιστούν φυσαλίδες σημαίνει ότι υπάρχει διαρροή.

2. Μέθοδος Ανίχνευσης Διαρροής: Αν χρησιμοποιείτε ελεγκτή διαρροής, ανατρέξτε στο εγχειρίδιο λειτουργίας του μηχανήματος για περισσότερες λεπτομέρειες χρήσης.

Σημείωση: Βεβαιωθείτε ότι ο εξαερισμός είναι καλός πριν γίνει έλεγχος.

ΕΛΕΓΧΟΣ ΛΕΙΤΟΥΡΓΙΑΣ

Προετοιμασία ελέγχου λειτουργίας:

• Βεβαιωθείτε ότι οι σωληνώσεις και τα καλώδια είναι σωστά συνδεδεμένα.
  • Βεβαιωθείτε ότι οι βάνες αερίου και υγρού είναι πλήρως ανοιχτές.
  • Συνδέστε το καλώδιο ρεύματος σε μια ανεξάρτητη πρίζα ρεύματος.
  • Τοποθετήστε τις μπαταρίες στο τηλεχειριστήριο.

Σημείωση: Βεβαιωθείτε ότι ο εξαερισμός είναι επαρκής πριν την δοκιμή.

Μέθοδος ελέγχου λειτουργίας:

1. Ενεργοποιήστε την τροφοδοσία και πατήστε το διακόπτη ON / OFF του τηλεχειριστηρίου για να ξεκινήσετε το κλιματιστικό.
2. Επιλέξτε την λειτουργία COOL, HEAT (δεν διατίθεται σε μοντέλα μόνο για ψύξη), SWING και άλλες λειτουργίες με το τηλεχειριστήριο και δείτε εάν λειτουργούν σωστά.

ΣΥΝΤΗΡΗΣΗ

Προσοχή:

Για συντήρηση ή απόρριψη, απευθυνθείτε σε εξουσιοδοτημένα κέντρα υπηρεσιών.

Η συντήρηση από μη εξουσιοδοτημένο άτομο μπορεί να προκαλέσει κινδύνους.

Τροφοδοτήστε το κλιματιστικό με ψυκτικό R32 και διατηρήστε το κλιματιστικό σύμφωνα με τις απαιτήσεις του κατασκευαστή. Το κεφάλαιο επικεντρώνεται κυρίως στις ειδικές απαιτήσεις συντήρησης για τη συσκευή με ψυκτικό R32. Ζητήστε από τον τεχνικό να διαβάσει το εγχειρίδιο τεχνικής εξυπηρέτησης για λεπτομερείς πληροφορίες.

ΑΠΑΙΤΗΣΕΙΣ ΠΙΣΤΟΠΟΙΗΣΗΣ

1. Απαιτείται ειδική κατάρτιση επιπλέον των συνηθισμένων διαδικασιών επισκευής του εξοπλισμού ψύξης όταν ο εξοπλισμός αφορά εύφλεκτα ψυκτικά μέσα. Σε πολλές χώρες, η κατάρτιση αυτή διεξάγεται από εθνικούς οργανισμούς κατάρτισης οι οποίοι είναι διαπιστευμένοι για να διδάξουν τα σχετικά εθνικά πρότυπα επάρκειας που μπορούν να τεθούν στη νομοθεσία. Η εγκατάσταση, επισκευή και συντήρηση της συσκευής πρέπει να πραγματοποιείται μόνο από αδειούχο πιστοποιημένο τεχνικό προσωπικό.

2. Η συντήρηση και επισκευή του κλιματιστικού πρέπει να γίνεται σύμφωνα με τη μέθοδο που συνιστά ο κατασκευαστής. Εάν χρειάζονται άλλοι επαγγελματίες για να συντηρήσουν και να επισκευάσουν τον εξοπλισμό, θα πρέπει αυτές οι διαδικασίες να διεξάγονται υπό την επίβλεψη ατόμων που έχουν την πιστοποίηση για επισκευή ΑС που περιέχουν εύφλεκτο ψυκτικό μέσο.

ΕΛΕΓΧΟΣ ΤΟΥ ΧΩΡΟΥ

Πρέπει να διενεργηθεί επιθεώρηση ασφαλείας πριν τη συντήρηση του εξοπλισμού με ψυκτικό R32 για να βεβαιωθείτε ότι ο κίνδυνος πυρκαγιάς ελαχιστοποιείται. Επιβεβαιώστε πως ο χώρος είναι καλά αεριζόμενος, είναι αντιστατικός και πληρούνται όλες οι προδιαγραφές για την πρόβλεψη πιθανής πυρκαγιάς. Κατά τη συντήρηση του συστήματος ψύξης, πριν τη λειτουργία του συστήματος, ακολουθήστε τις ακόλουθες οδηγίες.

ΛΕΙΤΟΥΡΓΙΚΕΣ ΔΙΑΔΙΚΑΣΙΕΣ

1. Χώρος γενικών εργασιών:

Όλα τα μέλη του προσωπικού συντήρησης και οποιοδήποτε άλλο άτομο που εργάζεται στον χώρο θα πρέπει να έχουν λάβει οδηγίες σχετικά με το είδος των εργασιών που εκτελούνται. Θα πρέπει να αποφεύγεται η εργασία σε κλειστούς χώρους. Η περιοχή γύρω από τον χώρο εργασίας θα πρέπει να απομονώνεται. Βεβαιωθείτε ότι οι συνθήκες μέσα στον χώρο είναι ασφαλείς μέσω ελέγχου των εύφλεκτων υλικών.

2. Έλεγχος για την παρουσία ψυκτικού μέσου:

Ο χώρος θα πρέπει να ελέγχεται με έναν κατάλληλο ανιχνευτή ψυκτικού μέσου πριν από την έναρξη των εργασιών και κατά τη διάρκειά τους, προκειμένου να εξασφαλίζεται ότι ο τεχνικός έχει επίγνωση για δυνητικές εύφλεκτες ατμόσφαιρες. Βεβαιωθείτε ότι ο εξοπλισμός ανίχνευσης διαρροών που χρησιμοποιείται είναι κατάλληλος για χρήση με εύφλεκτα ψυκτικά μέσα, π.χ. δεν υπάρχουν σπινθήρες, είναι επαρκώς στεγανοποιημένος ή εγγενώς ασφαλής.

1. Ύπαρξη πυροσβεστήρα: Εάν πρέπει να διεξαχθεί οποιαδήποτε εργασία μέσω πηγής θερμότητας στον εξοπλισμό ψύξης ή σε οποιοδήποτε σχετικό μέρος, θα πρέπει να υπάρχει άμεσα διαθέσιμος πυροσβεστήρας. Πρέπει να υπάρχει πυροσβεστήρας ξηράς κόνεως ή CO₂ δίπλα στην περιοχή πλήρωσης.

4. Δεν πρέπει να υπάρχουν πηγές ανάφλεξης:

Κάθε άτομο που εκτελεί οποιαδήποτε εργασία σε ένα σύστημα ψύξης, η οποία περιλαμβάνει την έκθεση οποιουδήποτε σωλήνα που περιέχει ή περιείχε εύφλεκτο ψυκτικό μέσο, δεν θα πρέπει να χρησιμοποιεί οποιαδήποτε πηγή ανάφλεξης με τέτοιο τρόπο ώστε να υπάρχει κίνδυνος φωτιάς ή ανάφλεξης. Όλες οι πιθανές πηγές ανάφλεξης, συμπεριλαμβανομένου του καπνίσματος, θα πρέπει να βρίσκονται σε πολύ μεγάλη απόσταση από την τοποθεσία εγκατάστασης, επισκευής, αφαίρεσης και απόρριψης, κατά τη διάρκεια των οποίων ενδέχεται να απελευθερωθεί εύφλεκτο ψυκτικό μέσο στον περιβάλλοντα χώρο. Πριν από την έναρξη των εργασιών, ο χώρος γύρω από τον εξοπλισμό θα πρέπει να επιθεωρείται, ώστε να εξασφαλίζεται ότι δεν υπάρχουν κίνδυνοι από εύφλεκτα υλικά ή από ανάφλεξη. Θα πρέπει να αναρτηθούν πινακίδες «ΑΠΑΓΟΡΕΥΕΤΑΙ ΤΟ ΚΑΠΝΙΣΜΑ».

5. Εξαεριζόμενος χώρος (ανοίξτε την πόρτα και το παράθυρο):

Βεβαιωθείτε ότι ο χώρος είναι ανοιχτός ή ότι εξαερίζεται επαρκώς πριν από την επέμβαση στο σύστημα ή την εκτέλεση οποιωνδήποτε εργασιών εν θερμώ. Θα πρέπει να υπάρχει εξαερισμός και κατά τη διάρκεια

εκτέλεσης των εργασιών. Ο εξαερισμός θα πρέπει να πραγματοποιείται με ασφαλή τρόπο. Σε περίπτωση που υπάρχει διαρροή ψυκτικού υγρού, αυτό θα πρέπει να βγει με ασφαλή τρόπο στην ατμόσφαιρα (σε εξωτερικό χώρο).

6. Έλεγχοι στον εξοπλισμό:

Όταν γίνεται αλλαγή ηλεκτρικών εξαρτημάτων, θα πρέπει να είναι κατάλληλα για τον σκοπό για τον οποίο προορίζονται και να έχουν τις σωστές προδιαγραφές. Θα πρέπει να τηρούνται πάντα οι οδηγίες συντήρησης και σέρβις του κατασκευαστή. Εάν έχετε αμφιβολίες, ζητήστε τη βοήθεια του τεχνικού τμήματος του κατασκευαστή. Στις εγκαταστάσεις όπου χρησιμοποιούνται εύφλεκτα υλικά, θα πρέπει να πραγματοποιούνται οι ακόλουθοι έλεγχοι:

• Ο χώρος όπου γίνεται η πλήρωση είναι ανάλογος με το μέγεθος του δωματίου όπου τοποθετούνται τα μέρη που περιέχουν ψυκτικό μέσο.
  • Τα μηχανήματα και οι έξοδοι εξαερισμού λειτουργούν επαρκώς και δεν παρεμποδίζονται.
• Εάν χρησιμοποιείται κάποιο κύκλωμα έμμεσης ψύξης, τα δευτερεύοντα κυκλώματα θα πρέπει να ελέγχονται για την παρουσία ψυκτικού μέσου.
• Ο σωλήνας και τα εξαρτήματα ψυκτικού μέσου πρέπει να τοποθετούνται σε τέτοια σημεία ώστε να μην υπάρχει η πιθανότητα να εκτεθούν σε οποιαδήποτε ουσία που μπορεί να διαβρώσει τα μέρη που περιέχουν ψυκτικό μέσο, εκτός εάν τα μέρη είναι κατασκευασμένα από υλικά που είναι εγγενώς ανθεκτικά στη διάβρωση ή προστατεύονται κατάλληλα από αυτήν.

7. Έλεγχοι στις ηλεκτρικές διατάξεις ψύξης:

Η επισκευή και συντήρηση των ηλεκτρικών μερών θα πρέπει να περι- λαμβάνει αρχικούς ελέγχους ασφαλείας και διαδικασίες επιθεώρησης των μερών. Εάν υπάρχει κάποια βλάβη που θα μπορούσε να υποβαθμίσει την ασφάλεια, δεν θα πρέπει να συνδεθεί καμία παροχή ρεύματος στο κύκλωμα εάν η βλάβη δεν διορθωθεί ικανοποιητικά. Εάν η βλάβη δεν μπορεί να διορθωθεί αμέσως, αλλά είναι απαραίτητο να συνεχιστεί η λειτουργία, θα πρέπει να χρησιμοποιηθεί μια προσωρινή επαρκής λύση. Αυτό θα πρέπει να αναφέρεται στον κάτοχο του εξοπλισμού, ώστε όλοι οι εμπλεκόμενοι να είναι ενημερωμένοι.

Οι αρχικοί έλεγχοι ασφαλείας πρέπει να περιλαμβάνουν τα εξής:

• Οι πυκνωτές πρέπει να αποφορτιστούν: αυτό πρέπει να γίνει με ασφαλή τρόπο ώστε να αποτραπεί η πιθανότητα σπινθήρων.
  • Δεν πρέπει να υπάρχουν ενεργά ηλεκτρικά μέρη και καλωδιώσεις

που να είναι εκτεθειμένα κατά τη διάρκεια της πλήρωσης, της ανάκτησης ή της εκκένωσης του συστήματος.

• Θα πρέπει να υπάρχει συνέχεια στις συνδέσεις.

ΕΛΕΓΧΟΣ ΚΑΛΩΔΙΩΝ

Ελέγξτε ότι οι καλωδιώσεις δεν υπόκεινται σε φθορά, διάβρωση, υπερβολική πίεση, κραδασμούς, κοφτερές ακμές ή τυχόν άλλες αντίξοες περιβαλλοντικές συνθήκες. Ο έλεγχος θα πρέπει επίσης να περιλαμβάνει τα αποτελέσματα της γήρανσης καθώς και συνεχείς κραδασμούς από πηγές όπως οι συμπιεστές και οι ανεμιστήρες.

ΕΛΕΓΧΟΣ ΔΙΑΡΡΟΗΣ ΨΥΚΤΙΚΟΥ Ρ32

Σημείωση: Ελέγξτε τη διαρροή του ψυκτικού μέσου σε περιβάλλον όπου δεν υπάρχει πιθανή πηγή ανάφλεξης. Δεν πρέπει να χρησιμοποιείται ανι- χνευτής που χρησιμοποιεί ανοικτή φλόγα.

Μέθοδος ανίχνευσης διαρροών:

Για συστήματα με ψυκτικό Ρ32, υπάρχει διαθέσιμο ηλεκτρονικό όργανο ανίχνευσης διαρροών και η μέθοδος δεν πρέπει να διεξάγεται σε περιβάλλον με ψυκτικό μέσο. Βεβαιωθείτε ότι ο ανιχνευτής διαρροών δεν θα αποτελέσει πιθανή πηγή ανάφλεξης και ότι είναι κατάλληλος για το μετρούμενο ψυκτικό μέσο. Ο ανιχνευτής διαρροών ρυθμίζεται για την ελάχιστη συγκέντρωση (ποσοστό) του ψυκτικού μέσου. Βαθμονομήστε και ρυθμίστε τη σωστή συγκέντρωση (όχι περισσότερο από 25%) με το χρησιμοποιούμενο ψυκτικό μέσο.

Το ρευστό που χρησιμοποιείται στην ανίχνευση διαρροών εφαρμόζετε για τα περισσότερα ψυκτικά συστήματα. Μην χρησιμοποιείτε διαλύτες χλωρίου για να αποτρέψετε την αντίδραση μεταξύ χλωρίου και ψυκτικών μέσων και τη διάβρωση του χάλκινου σωλήνα.

Αν υποψιάζεστε ότι υπάρχει διαρροή, αφαιρέστε όλο το ψυκτικό μέσο η απομακρύνατε πιθανές εστίες ανάφλεξης. Εάν η θέση της διαρροής χρειάζεται να συγκολληθεί, τότε πρέπει να ανακτηθούν όλα τα ψυκτικά μέσα ή, απομονώστε όλα τα ψυκτικά μέσα μακριά από τη θέση διαρροής (χρησιμοποιώντας βαλβίδα αποκοπής). Πριν και κατά τη διάρκεια της συγκόλλησης, χρησιμοποιήστε OFN για να καθαρίσετε ολόκληρο το σύστημα.

ΑΦΑΙΡΕΣΗ ΨΥΚΤΙΚΟΥ ΚΑΙ ΚΕΝΟ

1. Βεβαιωθείτε ότι δεν υπάρχει πηγή ανάφλεξης κοντά στην έξοδο της αντλίας κενού και ότι ο εξαερισμός είναι καλός.

2. Κατά τη διάρκεια επεμβάσεων στο κύκλωμα ψυκτικού μέσου για σκοπούς επισκευών ή για οποιονδήποτε άλλο σκοπό, θα πρέπει να ακολουθούνται συμβατικές διαδικασίες. Ωστόσο, είναι σημαντικό να ακολουθούνται οι βέλτιστες πρακτικές, καθώς η αναφλεξιμότητα πρέπει να λαμβάνεται υπόψη.Θα πρέπει να ακολουθήσετε τις παρακάτω διαδικασίες:

• Αφαιρέστε το ψυκτικό μέσο.
• Καθαρίστε το κύκλωμα με αδρανές αέριο.
- Εκκένωση.
• Καθαρίστε ξανά το σωλήνα με αδρανές αέριο.
• Ανοιγμα του κυκλώματος με κοπή ή συγκόλληση.

1. Ο καθαρισμός με έγχυση πρέπει να πραγματοποιείται ως εξής: διακοπή του κενού στο σύστημα με OFN και συνέχιση πλήρωσης μέχρι την επίτευξη της πίεσης λειτουργίας, στη συνέχεια εξαερισμός στην ατμόσφαιρα και τέλος επαναφορά σε κενό. Αυτή η διαδικασία πρέπει να επαναλαμβάνεται μέχρι να μην υπάρχει καθόλου ψυκτικό μέσο στο σύστημα. Όταν χρησιμοποιηθεί η τελική πλήρωση με OFN, πρέπει να γίνει εξαερισμός του συστήματος μέχρι να επιτευχθεί ατμοσφαιρική πίεση που επιτρέπει τη διεξαγωγή των εργασιών. Αυτή η διαδικασία είναι απολύτως απαραίτητη εάν πρόκειται να διεξαχθούν εργασίες συγκόλλησης στις σωληνώσεις.

Μέσω της διαδικασίας καθαρισμού, το σύστημα φορτίζεται με αναερόβιο άζωτο για να φτάσει στην πίεση εργασίας σε κατάσταση κενού, τότε το άζωτο εκπέμπεται στην ατμόσφαιρα και τελικά γίνεται κενό στο σύστημα. Επαναλάβετε τη διαδικασία μέχρι να καθαρίσουν όλα τα ψυκτικά μέσα στο σύστημα. Μετά την τελική φόρτιση του αναερόβιου αζώτου, εκκενώστε το αέριο στην ατμόσφαιρα και στη συνέχεια το σύστημα μπορεί να συγκολληθεί. Αυτή η λειτουργία είναι απαραίτητη για τη συγκόλληση του αγωγού.

ΔΙΑΔΙΚΑΣΙΕΣ ΠΛΗΡΩΣΗΣ ΨΥΚΤΙΚΟΥ

Ως συμπλήρωμα της γενικής διαδικασίας, πρέπει να προστεθούν τα ακόλουθα:

- Βεβαιωθείτε ότι δεν υπάρχει καμία ανάμιξη με διάφορα ψυκτικά μέσα όταν χρησιμοποιείτε εξοπλισμό πλήρωσης. Οι εύκαμπτοι σωλήνες και οι γραμμές πρέπει να έχουν όσο το δυνατό μικρότερο μήκος ώστε να ελαχιστοποιείται η ποσότητα του ψυκτικού μέσου που περιέχουν..

• Οι φιάλες αποθήκευσης πρέπει να διατηρούνται σε όρθια θέση.
- Βεβαιωθείτε ότι το σύστημα ψύξης είναι γειωμένο πριν από την πλή- ρωση του συστήματος με ψυκτικό μέσο.
- Τοποθετήστε μια ετικέτα στο σύστημα όταν ολοκληρωθεί η πλήρωση (εάν δεν υπάρχει ήδη).
• Μην υπερφορτώνετε το ψυκτικό κύκλωμα.

ΑΠΟΡΡΙΨΗ & ΑΝΑΚΤΗΣΗ

Απόρριψη:

Πριν από αυτή τη διαδικασία, το τεχνικό προσωπικό πρέπει να είναι εξοικειωμένο με τον εξοπλισμό και όλα τα χαρακτηριστικά του και να προβαίνει σε συνιστώμενη πρακτική για την ασφαλή ανάκτηση του ψυκτικού μέσου. Για την ανακύκλωση του ψυκτικού μέσου, πρέπει να αναλυθούν τα δείγματα ψυκτικού και λαδιού πριν από την διαδικασία.

Εξασφαλίστε την απαιτούμενη τροφοδοσία πριν από τη δοκιμή.

1. Να είστε εξοικειωμένοι με τον εξοπλισμό και τη λειτουργία.
2. Αποσυνδέστε την παροχή ρεύματος.

3. Πριν από τη διεξαγωγή αυτής της διαδικασίας, θα πρέπει να βεβαιω- θείτε ότι:

4. Εάν είναι απαραίτητο, η λειτουργία του μηχανικού εξοπλισμού θα πρέπει να διευκολύνει τη λειτουργία της φιάλης ψυκτικού μέσου.

5. Όλος ο εξοπλισμός προσωπικής προστασίας είναι αποτελεσματικός και μπορεί να χρησιμοποιηθεί σωστά.
   • Η όλη διαδικασία ανάκτησης θα πρέπει να διεξάγεται υπό την καθοδήγηση ειδικευμένου προσωπικού.
   Η ανάκτηση του εξοπλισμού και της φιάλης αποθήκευσης πρέπει να συμμορφώνεται με τα σχετικά εθνικά πρότυπα.

6. Εάν είναι δυνατόν, το ψυκτικό σύστημα θα πρέπει να υποβληθεί σε κενό.

7. Αν δεν είναι δυνατή η επίτευξη της διαδικασίας κενού, θα πρέπει να εξάγετε το ψυκτικό μέσο από κάθε μέρος του συστήματος.

8. Πριν από την έναρξη της ανάκτησης, πρέπει να βεβαιωθείτε ότι η χωρητικότητα της φιάλης αποθήκευσης είναι επαρκής.

9. Ξεκινήστε χρησιμοποιώντας τον εξοπλισμό ανάκτησης σύμφωνα με τις οδηγίες του κατασκευαστή.

10. Μην γεμίζετε τη φιάλη πλήρως (ο όγκος έγχυσης του υγρού δεν υπερβαίνει το 80% του όγκου της δεξαμενής).

11. Ακόμη και αν η διάρκεια είναι σύντομη, δεν πρέπει να υπερβαίνει τη

μέγιστη πίεση λειτουργίας της δεξαμενής.

1. Μετά την ολοκλήρωση της πλήρωσης της φιάλης και το τέλος της διαδικασίας , οι φιάλες και ο εξοπλισμός πρέπει να αφαιρεθούν γρήγορα και να βεβαιωθείτε ότι όλες οι βαλβίδες του εξοπλισμού είναι κλειστές.
2. Τα ανακτηθέντα ψυκτικά μέσα δεν επιτρέπεται να εγχέονται σε άλλο σύστημα πριν καθαριστούν και δοκιμαστούν.

Σημείωση: Η ταυτοποίηση θα πρέπει να γίνεται μετά τη διάλυση της συσκευής και την εκκένωση των ψυκτικών μέσων. Η ταυτότητα θα πρέπει να περιλαμβάνει την ημερομηνία και τη θεώρηση. Βεβαιωθείτε ότι η αναγνώριση στη συσκευή μπορεί να αντανακλά τα εύφλεκτα ψυκτικά μέσα που περιέχονται στη συσκευή.

Ανάκτηση:

1. Όταν αφαιρείτε το ψυκτικό μέσο από ένα σύστημα, είτε για σέρβις είτε για διακοπή λειτουργίας, η συνιστώμενη καλή πρακτική είναι να αφαιρούνται με ασφάλεια όλα τα ψυκτικά μέσα.

2. Όταν μεταφέρετε το ψυκτικό μέσο σε φιάλες, βεβαιωθείτε ότι χρησιμοποιούνται μόνο κατάλληλες φιάλες ανάκτησης ψυκτικού μέσου. Βεβαιωθείτε ότι υπάρχουν διαθέσιμες αρκετές φιάλες για την αποθήκευση ολόκληρης της ποσότητας ψυκτικού μέσου του συστήματος. Όλες οι φιάλες που χρησιμοποιούνται πρέπει να είναι κατάλληλες για το ανακτημένο ψυκτικό μέσο και να φέρουν ετικέτες για το συγκεκριμένο ψυκτικό (π.χ. ειδικές φιάλες για την ανάκτηση ψυκτικού μέσου). Οι φιάλες πρέπει να είναι πλήρεις, με βαλβίδα εκτόνωσης πίεσης και κατάλληλες βαλβίδες αποκοπής που λειτουργούν σωστά. Πριν από την ανάκτηση, οι κενές φιάλες ανάκτησης θα πρέπει να αδειάζονται και, εάν είναι εφικτό να διατηρηθούν σε θερμοκρασία δωματίου πριν από τη χρήση.

3. Ο εξοπλισμός ανάκτησης πρέπει να διατηρείται σε καλή κατάσταση λειτουργίας και να είναι εξοπλισμένος με οδηγίες λειτουργίας εξοπλισμού για εύκολη πρόσβαση. Ο εξοπλισμός πρέπει να είναι κατάλληλος για την ανάκτηση ψυκτικών μέσων R32. Εξάλλου, πρέπει να υπάρχει μια κατάλληλη συσκευή στάθμισης, η οποία μπορεί να χρησιμοποιηθεί κανονικά. Ο εύκαμπτος σωλήνας πρέπει να συνδέεται με αποσπώμενο ракόρ με μηδενική διαρροή και να διατηρείται σε καλή κατάσταση. Πριν από τη χρήση του εξοπλισμού ανάκτησης, ελέγξτε αν είναι σε καλή κατάσταση και εάν έχει τέλεια συντήρηση. Ελέγξτε αν τα ηλεκτρικά εξαρτήματα II είναι σφραγισμένα για να αποφευχθεί

η διαρροή του ψυκτικού μέσου και η πυρκαγιά που προκαλείται από αυτό. Εάν έχετε οποιαδήποτε ερώτηση, συμβουλευτείτε τον κατασκευαστή.

1. Το ανακτημένο ψυκτικό μέσο πρέπει να επιστραφεί στον προμηθευτή του ψυκτικού μέσου στην κατάλληλη φιάλη ανάκτησης με τοποθετημένη τη σχετική σήμανση μεταφοράς αποβλήτων. Μην αναμιγνύετε ψυκτικά μέσα στις μονάδες ανάκτησης και ιδιαίτερα στις φιάλες.

2. Η ψυκτική εγκατάσταση R32 δεν μπορεί να περικλείεται στη διαδικασία μεταφοράς. Λάβετε αντί-ηλεκτροστατικά μέτρα εάν είναι απαραίτητο κατά τη μεταφορά. Κατά τη μεταφορά, τη φόρτωση και την εκφόρτωση, πρέπει να ληφθούν τα απαραίτητα προστατευτικά μέτρα για την προστασία του κλιματιστικού ώστε να μην καταστραφεί το κλιματιστικό..

3. Εάν πρόκειται να αφαιρεθούν συμπιεστές ή λάδια συμπιεστών, βεβαιωθείτε ότι έχουν εκκενωθεί σε αποδεκτό βαθμό, ώστε να εξασφαλίσετε ότι δεν έχει παραμείνει εύφλεκτο ψυκτικό μέσο R32 μέσα στο λιπαντικό. Η διαδικασία εκκένωσης πρέπει να πραγματοποιείται πριν από την επιστροφή του συμπιεστή στους προμηθευτές. Όταν πραγματοποιείται αποστράγγιση του λαδιού από ένα σύστημα, αυτό θα πρέπει να γίνεται με προσοχή.

Αποκομιδή Παλαιού Ηλεκτρικού & Ηλεκτρονικού Εξοπλισμού (Ισχύει στην Ευρωπαϊκή Ένωση και άλλες Ευρωπαϊκές χώρες με συστήματα επιλεκτικής συλλογής απορριμμάτων). Το σύμβολο αυτό επάνω στο προϊόν ή στη συσκευασία του σημαίνει ότι το προϊόν δεν πρέπει να πεταχτεί μαζί με τα οικιακά απορ- ρίμματα αλλά πρέπει να παραδοθεί σε ένα κατάλληλο σημείο συλλογής ηλεκτρικού και ηλεκτρονικού υλικού προς ανακύκλωση. Εξασφαλίζοντας τη σωστή αποκομιδή του προϊόντος βοηθάτε στην πρόληψη πιθανών αρνητικών επιπτώσεων στο περιβάλλον και την υγεία. Η ανακύκλωση των υλικών θα βοηθήσει στην εξοικονόμηση φυσικών πόρων. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με τις υπηρεσίες καθαριότητας του δήμου σας ή το κατάστημα όπου αγοράσατε το προϊόν

Δήλωση συμμόρφωσης CE

Ο Εισαγωγέας Γ.Ε.ΔΗΜΗΤΡΙΟΥ Α.Ε.Ε. δηλώνει πως αυτό το προϊόν πληροί τις γενικές απαιτήσεις των παρακάτω ευρωπαϊκών οδηγιών:

LVD: 2014/35/EU

EMC: 2014/30/EU

RoHS: (EU)2015/863

ERP: 2011/65/EU

RED: 2014/53/EU

WiFi: Μέγιστη Εκπεμπόμενη Ισχύς: 802.11b:16dBm / 802.11g:14dBm / 802.11n:13dBm

Εύρος Συχνότητας Λειτουργίας: 2.412 GHz - 2.484 GHz

Ως εκ τούτου, το προϊόν έχει σήμανση με το σύμβολο

kai η

Δήλωση Συμμόρφωσης έχει χορηγηθεί στον κατασκευαστή και εί- ναι στη διάθεση των αρμοδίων αρχών εποπτείας της αγοράς.

Απαγορεύεται η ανατύπωση ή αναπαραγωγή ολόκληρου ή μέρους αυτού του εγχειριδίου με οποιοδήποτε τρόπο, χωρίς την έγγραφη άδεια της Γ.Ε.ΔΗΜΗΤΡΙΟΥ Α.Ε.Ε.

ΕΠΙΣΗΜΗ ΑΝΤΙΠΡΟΣΩΠΕΙΑ ΕΛΛΑΔΑΣ

Γ.Ε.ΔΗΜΗΤΡΙΟΥ Α.Ε.Ε.

ΛΕΩΦ. ΚΗΦΙΣΟΥ 6, ΑΙΓΑΛΕΩ, ΑΘΗΝΑ

Tηλ.: [phone]

Fax: [phone]

http://www.toyotomi.gr

SERVICE / ANTALAKTIKA

Γ.Ε.ΔΗΜΗΤΡΙΟΥ Α.Ε.Ε.

ΛΕΩΦ. ΚΗΦΙΣΟΥ 6, ΑΙΓΑΛΕΩ, ΑΘΗΝΑ

Tηλ.: [phone]

Fax: [phone]

OFFICIAL REPRESENTATIVE ITALY

TOYOTOMI ITALIA S.R.L.

VIA T. EDISON, 11

20875 BURAGO DI MOLGORA (MB)

Tel: [phone]

Fax: [phone]

http://www.toyotomi.it

OFFICIAL REPRESENTATIVE NETHERLANDS

TOYOTOMI EUROPE SALES B.V.

HUYGENSWEG 10, 5466 AN VEGHEL

Tel: [phone]

Fax: [phone]

http://www.toyotomi.eu

Το προϊόν κατασκευάζεται στην Κίνα
