ESC90X - Ηλεκτρικό πατίνι BLAUPUNKT - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρικό Scooter
Μάρκα	Blaupunkt
Μοντέλο	ESC90X
Διαστάσεις (διπλωμένο/ανοιγμένο)	1070 x 190 x 450 / 1210 mm
Καθαρό βάρος	14,5 kg
Μέγιστο φορτίο	120 kg
Κινητήρας	350 W (μπροστινός τροχός)
Τύπος μπαταρίας	Ιόντων λιθίου, 36 V / 10 Ah, αφαιρούμενη
Χρόνος φόρτισης	Περίπου 6 ώρες
Φορτιστής	Είσοδος 110-240 V~50/60 Hz, Έξοδος 42 V / 2 A
Αυτονομία	Έως 40 km (ανάλογα με τις συνθήκες)
Μέγιστη ταχύτητα	20 km/h (3 λειτουργίες: πεζός, κανονική, σπορ)
Μέγιστη κλίση	15°
Μπροστινό φρένο	Ηλεκτρικό φρένο με E-ABS
Πίσω φρένο	Δισκόφρενο + ποδοφρένο (λάστιχο)
Ελαστικά	10 ίντσες, φουσκωτά (συνιστώμενη πίεση: 2,5 bar / 250 kPa / 36 PSI)
Φωτισμός	Μπροστινό και πίσω LED
Οθόνη	Οθόνη LED: ταχύτητα, μπαταρία, λειτουργία, ένδειξη σφάλματος
Συνδεσιμότητα	Bluetooth μέσω εφαρμογής Blaupunkt E-Mobility (Android/iOS)
Πρόσθετες λειτουργίες	Ρυθμιστής ταχύτητας, ηλεκτρικό κλείδωμα μέσω εφαρμογής, εύκολο δίπλωμα, κουδούνι
Συνιστώμενη ηλικία	14 ετών και άνω (υπό επίβλεψη)
Περιεχόμενα συσκευασίας	Scooter, φορτιστής, εγχειρίδιο, σετ βιδών και κλειδί, αντάπτορας για φούσκωμα
Καθαρισμός	Μαλακό πανί, μην χρησιμοποιείτε πίδακα νερού υψηλής πίεσης, κρατάτε την υποδοχή φόρτισης κλειστή
Αποθήκευση μπαταρίας	Δροσερό και ξηρό μέρος, ιδανική θερμοκρασία 10°C, επαναφορτίζετε κάθε 30 ημέρες αν δεν χρησιμοποιείται

Συχνές ερωτήσεις - ESC90X BLAUPUNKT

Πόσος χρόνος χρειάζεται για την πλήρη φόρτιση της μπαταρίας;

Ο χρόνος φόρτισης είναι περίπου 6 ώρες χρησιμοποιώντας τον παρεχόμενο φορτιστή.

Ποια είναι η μέγιστη αυτονομία με μία πλήρη φόρτιση;

Το σκούτερ μπορεί να διανύσει έως 40 km, αλλά η πραγματική αυτονομία εξαρτάται από παράγοντες όπως το βάρος του αναβάτη, το έδαφος, η λειτουργία ταχύτητας και η πίεση των ελαστικών.

Ποιο είναι το μέγιστο βάρος αναβάτη;

Το μέγιστο φορτίο είναι 120 kg.

Μπορώ να διπλώσω το σκούτερ για αποθήκευση;

Ναι, το σκούτερ διαθέτει ένα βολικό μηχανισμό αναδίπλωσης ενός κλειδιού. Οι διαστάσεις διπλωμένο είναι 1070 x 190 x 450 mm.

Πώς συνδέω το σκούτερ με την εφαρμογή κινητού;

Ενεργοποιήστε το σκούτερ και ενεργοποιήστε το Bluetooth στο τηλέφωνό σας. Ανοίξτε την εφαρμογή Blaupunkt E-Mobility, αναζητήστε συσκευές και επιλέξτε 'BP ESC90X'. Εάν ζητηθεί, εισαγάγετε τον κωδικό 000000.

Ποια είναι η σωστή πίεση ελαστικών;

Η συνιστώμενη πίεση ελαστικών είναι 2,5 bar (250 kPa / 36 PSI). Ελέγχετε τακτικά χρησιμοποιώντας τον παρεχόμενο αντάπτορα.

Είναι αφαιρούμενη η μπαταρία;

Ναι, η μπαταρία είναι αντικαταστάσιμη. Μπορείτε να την αφαιρέσετε πατώντας το κουμπί κλειδώματος και σύροντάς την προς τα πάνω. Μπορεί να φορτιστεί ξεχωριστά.

Μπορώ να οδηγήσω στη βροχή;

Όχι, αποφύγετε την οδήγηση σε βροχή ή σε βρεγμένες επιφάνειες καθώς μπορεί να προκαλέσει ζημιά στον κινητήρα. Το σκούτερ δεν είναι αδιάβροχο.

Τι προστατευτικό εξοπλισμό πρέπει να φορέσω;

Φοράτε πάντα ένα εγκεκριμένο κράνος και προστατευτικά για αγκώνες, γόνατα και καρπούς. Ακολουθείτε τους τοπικούς κανονισμούς κυκλοφορίας.

Πώς καθαρίζω και συντηρώ το σκούτερ;

Σκουπίστε με ένα μαλακό πανί μετά από κάθε βόλτα. Για επίμονη βρωμιά, χρησιμοποιήστε μια οδοντόβουρτσα με οδοντόκρεμα. Κρατάτε την υποδοχή φόρτισης κλειστή. Μην χρησιμοποιείτε νερό υψηλής πίεσης ή βυθίζετε το σκούτερ.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ESC90X BLAUPUNKT

• Εξοικειωθείτε και συμμορφώνεστε με τον Κώδικα Οδικής Κυκλοφορίας
• Να φοράτε πάντα ένα εγκεκριμένο κράνος και προστατευτικά αγκώνων, γόνατος και καρπού.
• Ελέγξτε την κατάσταση φόρτισης της μπαταρίας όταν είναι ενεργοποιημένο το σκούτερ. Εάν η φόρτιση της μπαταρίας είναι μικρότερη από 25%, μην οδηγείτε για μεγάλο χρονικό διάστημα.
• Ελέγξτε την εμφάνιση και την κατάσταση του ηλεκτρικού σκούτερ σας.
• Βεβαιωθείτε ότι δεν υπάρχουν τμήματα χαλαρά και ότι δεν υπάρχουν μη φυσιολογικοί θόρυβοι.
• Ο χρήστης πρέπει να είναι υγιής, ξεκούραστος, νηφάλιος και να μην παίρνει καθόλου ηρεμιστικά ή φάρμακα πριν οδηγήσει.
• Θυμηθείτε ότι είστε. Ψηλότεροι κατά την οδήγηση, οπότε προσέχετε όταν οδηγείτε μέσα από την πόρτα, προσέξτε σημεία, κλαδιά και άλλα ανώτερα εμπόδια για να προστατεύσετε το κεφάλι σας από τραυματισμό.
• Αυτός ο εξοπλισμός μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 14 ετών και άνω, εφόσον υπάρχει επίβλεψη. Τα άτομα με μειωμένες σωματικές ή πνευματικές ικανότητες, καθώς και άτομα χωρίς προηγούμενη εμπειρία χρήσης αυτού του εξοπλισμού πρέπει να επιβλέπονται και να ενημερώνονται για τους κινδύνους. Το εγχειρίδιο οδηγιών θα πρέπει να χρησιμοποιείται ως σημείο αναφοράς για την ασφαλή χρήση αυτού του εξοπλισμού. Τα παιδιά δεν πρέπει να παιζουν με τον εξοπλισμό. Τα παιδιά που δεν έχουν εξασφαλισμένη επίβλεψη δεν πρέπει να επιτρέπεται να εκτελούν τον καθαρισμό και τη συντήρηση του εξοπλισμού.
  • Πρέπει να χρησιμοποιούνται μόνο τα εξαρτήματα του πρωτοτύπου, καθώς και τα εξαρτήματα που συνιστώνται από τον κατασκευαστή. Η χρήση εξαρτημάτων που δεν συνιστώνται από τον κατασκευαστή μπορεί να προκαλέσει βλάβη στη συσκευή και μπορεί να καταστήσει τη συσκευή ασφαλή για χρήση.
• Ο μετασχηματιστής εναλλασσόμενου ρεύματος πρέπει να είναι συνδεδεμένος σε μια πρίζα με χαρακτηριστικά συμβατά με τις τιμές στην ετικέτα διαβάθμισης.

• Εάν το καλώδιο ή το βύσμα ή ο μετασχηματιστής είναι κατεστραμμένα ή το φις έχει χαλαρή ηλεκτρική πρίζα, μην φορτίζετε τη συσκευή και μην την τροφοδοτείτε από το δίκτυο.

• Αποσυνδέστε το μετασχηματιστή εναλλασσόμενου ρεύματος από την πρίζα όταν δεν χρησιμοποιείται.

• Μην συνδέετε ή αποσυνδέετε τον προσαρμογέα από την πηγή ρεύματος με βρεγμένα χέρια.

Απαγορεύεται πλήρως

• Μην οδηγείτε ένα σκούτερ σε περιοχές απαγορευμένες από την τοπική ή την εθνική νομοθεσία.
• Απαγορεύεται η μετακίνηση σε πλαγιές των οποίων η γωνία κλίσης υπερβαίνει τους 15 βαθμούς, δεν εισέρχονται σε λακκούβες ή δεξαμενές νερού των οποίων το βάθος είναι μεγαλύτερο από 5 εκατοστά.
  • Mnv odnyeíte éva σκούτερ στις σκάλες.
  • Δεν επιτρέπεται η οδήγηση σε δρόμους που προορίζονται για αυτοκίνητα, δρόμους ή δρόμους στους οποίους απαγορεύεται να οδηγούν.
• Απαγορεύεται η μετακίνηση πολλών ατόμων στο σκούτερ ή η μεταφορά παιδιών, επίσης σε κατάλληλους ιμάντες μεταφοράς.
• Απαγορεύεται η μετακίνηση στο σκούτερ χωρίς να κρατάτε το τιμόνι.
• Απαγορεύεται στα παιδιά κάτω των 14 ετών ή σε άτομα άνω των 60 ετών να μετακινούνται μόνοι τους στο σκούτερ. Πρέπει να συνοδεύονται από άλλα μέλη της οικογένειας ή φροντιστές. Απαγορεύεται η οδήγηση στο σκούτερ για έγκυες γυναίκες, μεθυσμένους ανθρώπους, άτομα με ψυχικές διαταραχές ή άτομα με ειδικές ανάγκες με περιορισμένες ικανότητες διεύθυνσης.
  • Μην οδηγείτε σκούτερ σε επικίνδυνες ή εκρηκτικές θέσεις.
  • Μην τηλεφωνείτε κατά την οδήγηση του σκούτερ.
• Αποφύγετε την οδήγηση σε καιρικές συνθήκες, όπως έντονες βροχές, χιόνι, ισχυρός άνεμος και σε παγωμένους, ολισθηρούς ή λασπώδεις δρόμους.

ΠΑΡΑΤΗΡΗΣΕΙΣ ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ ΤΗΝ ΟΔΗΓΗΣΗ!

• Το πατίνι διαθέτει ηλεκτρικό κινητήρα τοποθετημένο στην μπροστινή ρόδα. Θα πρέπει να θυμάστε ότι το να οδηγείτε το πατίνι στη βροχή ή σε υγρές επιφάνειες μπορεί να προκαλέσει εισροή νερού και επακόλουθη ζημιά στον κινητήρα. Αυτό το ελάττωμα δεν καλύπτεται από την εγγύηση.
• Η μέγιστη εμβέλεια του πατινιού εξαρτάται από πολλούς διαφορετικούς παράγοντες, όπως: το βάρος του χρήστη, η επιφάνεια στην οποία κινείται το πατίνι, το έδαφος, το στυλ και ο τρόπος οδήγησης, οι ατμοσφαιρικές συνθήκες και η κατάλληλη στάθμη πίεσης αέρα στις ρόδες.
• Πρέπει επίσης να θυμάστε ότι η απόδοση της μπαταρίας μειώνεται με την πάροδο του χρόνου. Αυτή είναι μια φυσική διαδικασία και δεν πρέπει να αντιμετωπίζεται ως δυσλειτουργία.

• Αυτό το σκούτερ έχει φουσκωτούς τροχούς για να απορροφά τους κραδασμούς κατά την οδήγηση, αλλά πρέπει να εξασφαλίσετε τη σωστή πίεση αέρα στους τροχούς
- Πρέπει να ελέγχετε τακτικά την πίεση των ελαστικών για να εξασφαλίσετε τη βέλτιστη άνεση οδήγησης καθώς και την καλύτερη δυνατή εμβέλεια με μια πλήρως φορτισμένη μπαταρία. Το πατίνι κατέχει πρότυπες βαλβίδες, χάρη στις οποίες είναι δυνατή η άντληση ροδών με τη χρήση γενικώς διαθέσιμων συμπιεστών. Το σετ έρχεται επίσης με έναν προσαρμογέα για τη διευκόλυνση φουσκώματος της μπροστινής ρόδας.
- Άπαγορεύεται η οδήγηση του πατινιού με χαμηλή στάθμη πίεσης στα ελαστικά, καθώς αυτό μπορεί να προκαλέσει ατύχημα και μόνιμη ζημιά στο ελαστικό που δεν καλύπτεται από την εγγύηση.
• Η σωστή εύρος πίεσης ελαστικών είναι – 2,5 bara (250Kpa, 36PSI).
- Θα πρέπει να ελέγχετε τακτικά το σφίξιμο όλων των βιδωτών συνδέσεων. Αφού εντοπίσετε τυχόν χαλάρωση, αφαιρέστε την αμέσως, σφίγγοντας τις κατάλληλες βίδες. Η παρουσία χαλάρωσης στις βιδωτές συνδέσεις είναι φυσιολογική και δεν καλύπτεται από την εγγύηση.

Εγχειρίδιο οδηγιών

Σας ευχαριστούμε που αγοράσατε το ηλεκτρικό σκούτερ μας BLAUPUNKT ESC90X. Διαβάστε αυτό το εγχειρίδιο και κρατήστε το για μελλοντική αναφορά. Οι πληροφορίες που περιέχονται σε αυτό το εγχειρίδιο θα σας βοηθήσουν να εξοικειωθείτε με το τα ακόλουθα θέματα:

- Βασική λειτουργία και εκμάθηση πώς να οδηγείτε σε ηλεκτρικό σκούτερ.

• Ασφάλεια κατά την οδήγηση σε ηλεκτρικό σκούτερ.

• Κατασκευή και συντήρηση ηλεκτρικού σκούτερ.

Η συσκευή συμμορφώνεται με τις απαιτήσεις των ακόλουθων οδηγιών της Ευρωπαϊκής Ένωσης:

- Ηλεκτρικός εξοπλισμός χαμηλής τάσης - Οδηγία χαμηλής τάσης (LVD)

- Ηλεκτρομαγνητική συμβατότητα (EMC)

Το προϊόν φέρει την ένδειξη CE στην πινακίδα τύπου

Αν στη συσκευή εμφανίζεται ένα σύμβολο διαγραμμένου κάδου απορριμμάτων, αυτό σημαίνει ότι καλύπτεται το προϊόν με την Ευρωπαϊκή Οδηγία 2012/19 / ΕΕ. Εξοικειωθείτε με τις απαιτήσεις της τοπικής σας ηλεκτρικής και ηλεκτρονικό σύστημα συλλογής αποβλήτων. Ακολουθήστε τους τοπικούς κανονισμούς. Μην απορρίπτετε αυτό το προϊόν με τα οικιακά απορρίμματα. Η σωστή διάθεση του παλαιού προϊόντος θα αποτρέψει τυχόν αρνητικές επιπτώσεις στην το περιβάλλον και την ανθρώπινη υγεία.

Η συσκευή είναι εξοπλισμένη με μπαταρίες που καλύπτονται από την Ευρωπαϊκή Οδηγία 2006/66 / ΕΚ. Μην απορρίπτετε των μπαταριών με οικιακά απορρίμματα. Ανατρέξτε στους τοπικούς κανονισμούς για τη χωριστή συλλογή του μπαταρίες, δεδομένου ότι η σωστή διάθεσή τους θα αποτρέψει πιθανές αρνητικές συνέπειες για το περιβάλλον και το περιβάλλον ανθρώπινη υγεία. Πληροφορίες σχετικά με την προστασία του περιβάλλοντος Η συσκευασία περιέχει μόνο τα απαραίτητα στοιχεία. Έχουν καταβληθεί όλες οι προσπάθειες για να εξασφалиστεί ότι τα τρία υλικά συσκευασίας είναι εύκολο να διαχωριστούν: χαρτόνι (κουτί), αφρός πολυστερίνης (εσωτερικός προστασία) και πολυαιθυλένιο (τσάντες, προστατευτικό φύλλο). Η συσκευή κατασκευάζεται από ανακυκλώσιμα υλικά και μπορεί να χρησιμοποιηθεί ξανά μετά την αποσυναρμολόγησή του από μια εξειδικευμένη εταιρεία. Παρατηρώ τοπικούς κανονισμούς για τη διάθεση υλικών συσκευασίας, αποβλήτων μπαταριών και περιττές εξοπλισμός.

Το προϊόν είναι κατασκευασμένο από υψηλής ποιότητας υλικά και εξαρτήματα που μπορούν να ανακυκλωθούν και επαναχρησιμοποιήθηκαν.

Περιεχόμενο συσκευασίας:

• Ηλεκτρικό πατίνι ESC90X – 1 τεμ.
• Τροφοδοτικό για φόρτιση μπαταρίας – 1 τεμ.
• Οδηγίες χρήσης – 1 τεμ.
  • Βίδες και κλειδί για την εγκατάσταση του τιμονιού – 1 σετ
  • Αντάπτορας φουσκώματος τροχών – 1 τεμ.

Κύρια χαρακτηριστικά του ηλεκτρικού σκούτερ:

To Blaupunkt ESC90X είναι ένα πρωτοποριακό αναδιπλούμενο ηλεκτρικό σκούτερ. Ο χρήστης μπορεί να παραμείνει στην πλατφόρμα του σκούτερ και να ρυθμίσει την ταχύτητα χρησιμοποιώντας την κατάλληλη λαβή στο τιμόνι.

• Οι εμπρός και πίσω τροχοί είναι συμμετρικοί και ο εμπρός τροχός προσφέρει μεγαλύτερη ασφάλεια για την κινητικότητα. Οι 10" αντλίες αυξάνουν την άνεση οδήγησης
  • Το δισκόφρενο που ενεργοποιείται με χειρολαβή στο τιμόνι και το πίσω φρένο ποδιού και το εμπρός ηλεκτρικό φρένο με το σύστημα Ε-ABS εξασφαλίζουν τη μικρότερη απόσταση φρεναρίσματος και μπορεί να προστατεύσουν καλύτερα τον οδηγό.
  • Η συσκευή χρησιμοποιεί μια αντικαταστάσιμη μπαταρία ιόντων λιθίου χωρητικότητας 10Ah, υψηλή ισχύ χωρίς φαινόμενα μνήμης φόρτισης, χωρίς ρύπανση. Το συνολικό βάρος της συσκευής είναι μόνο 14,5 kg. Ο πτυσσόμενος σχεδιασμός με ένα κλειδί εξασφαλίζει εύκολο χειρισμό και αποθήκευση.

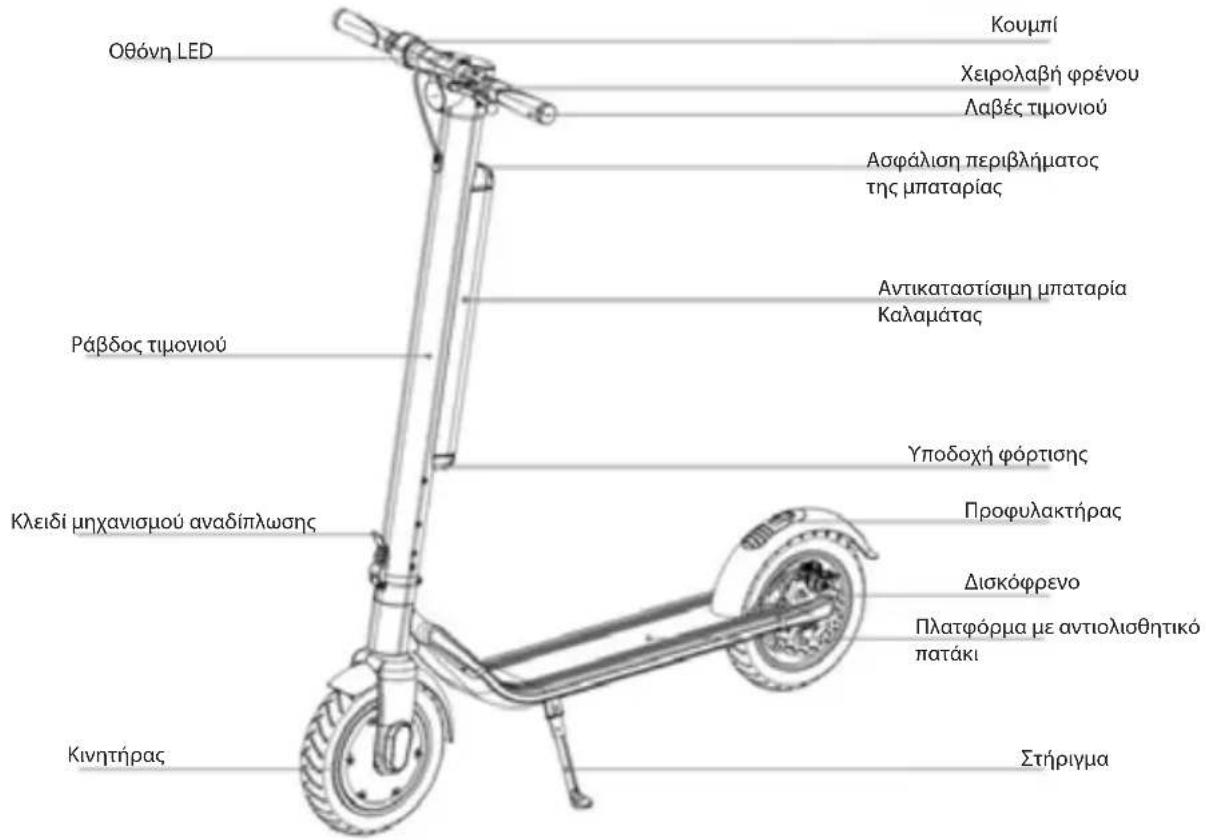

Σχεδιασμός ενός ηλεκτρικού σκούτερ:

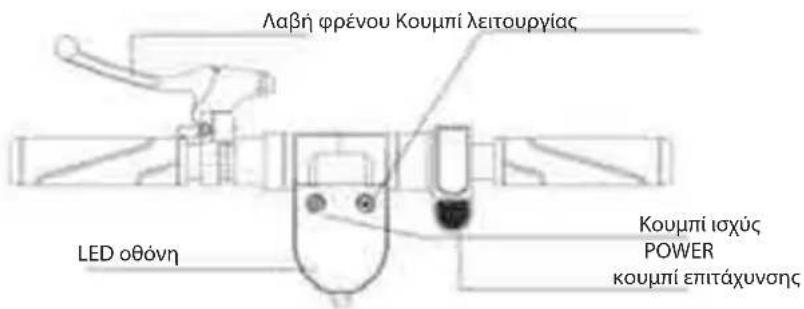

Κατασκευή του συστήματος ελέγχου

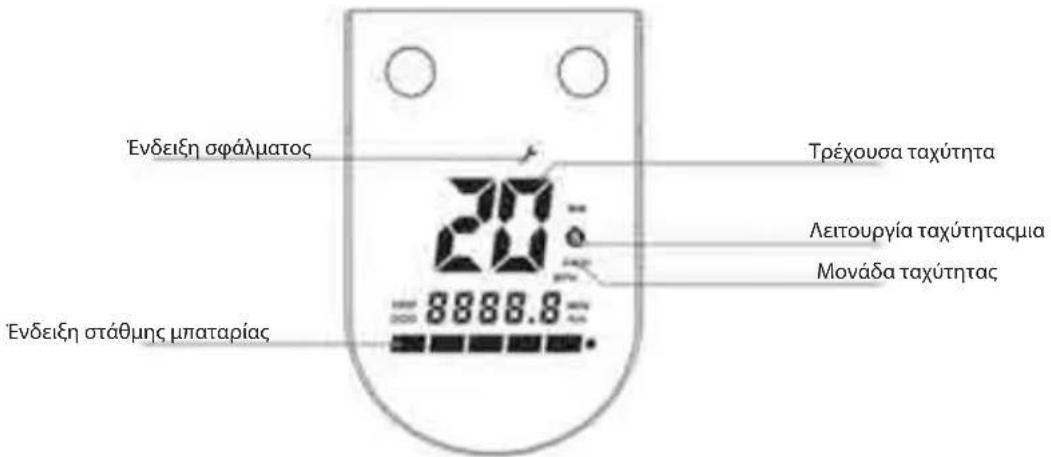

Κατασκευή οθόνης LED

Περιγραφή κουμπιών / λειτουργιών:

1. Κουμπί λειτουργίας: Πατήστε παρατεταμένα το κουμπί λειτουργίας για να ενεργοποιήσετε / απενεργοποιήσετε την συσκευή.
2. Κουμπί επιτάχυνσης: πιέστε το δεξιό κουμπί του επιταχυντή για να ξεκινήσετε την οδήγηση και να επιταχύνετε.
3. Φρένο: κρατήστε τη λαβή του φρένου για να φρενάρετε. Πατήστε ελαφρά το πίσω φτερό για να υποβοηθήσει την πέδηση. (κατά τη διάρκεια της πέδησης αναβοσβήνει η πίσω λυχνία LED)
4. Κουμπί λειτουργίας: πατήστε σύντομα το πλήκτρο λειτουργίας για να επιλέξετε τη λειτουργία ταχύτητας:
   α. Λειτουργία αρχαρίων: κανένα εικονίδιο "S"
   β. Κανονική λειτουργία: το εικονίδιο "S" επισημαίνεται με λευκό χρώμα
   γ. Αθλητική λειτουργία: το εικονίδιο "S" επισημαίνεται με κόκκινο χρώμα
5. Φωτισμός LED: Πατήστε δύο φορές το πλήκτρο λειτουργίας για να ενεργοποιήσετε τα εμπρός και πίσω φώτα LED. Πατήστε το κουμπί λειτουργίας δύο φορές ξανά για να απενεργοποιήσετε τις λυχνίες LED.
6. Λειτουργία ελέγχου ταχύτητας ταξιδιού: διατηρήστε την τρέχουσα ταχύτητα για περίπου 6 δευτερόλεπτα για να ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας ταξιδιού. πατήστε το κουμπί επιτάχυνσης ή πατήστε τη λαβή του φρένου για να απενεργοποιήσετε τη λειτουργία αυτόματου ελέγχου ταχύτητας

Αποσυσκευασία

Αφού ανοίξετε το κουτί από χαρτόνι, αφαιρέστε πρώτα το σκούτερ και βεβαιωθείτε ότι όλα τα μέρη είναι πλήρη. Αν οτιδήποτε λείπει, επικοινωνήστε με τον αντιπρόσωπό σας. Ελέγξτε την κατάσταση της συσκευής και την εμφάνισή της για να διασφαλίσετε ότι το σύστημα αναδίπλωσης είναι αρκετά σταθερό και ότι η πλατφόρμα είναι απαλλαγμένη από ρωγμές. Ελέγξτε επίσης ότι το η οθόνη δεν είναι κατεστραμμένη.

Εγκατάσταση

Μετά την αποσυσκευασία και τον έλεγχο της κατάστασης όλων των εξαρτημάτων, μπορείτε να ξεκινήσετε τη συναρμολόγηση του σκούτερ.

Ακολουθήστε την παρακάτω εικόνα:

1. Συναρμολόγηση μετά την αποσυσκευασία από το κουτί

A. Σηκώστε τη ράβδο του τιμονιού στην κατακόρυφη θέση.
Β. Κλειδώστε τη συσκευή αναδίπλωσης μετακινώντας το κλειδί όσο το δυνατόν πιο ψηλά και ασφαλίστε το κλειδί από το ξεκλείδωμα.
C. Συνδέστε τα βύσματα των συρμάτων που προεξέχουν από το τιμόνι και τη ράβδο και στη συνέχεια εγκαταστήστε το τιμόνι σωστά εισάγοντάς το στην κορυφή της ράβδου.
D. Χρησιμοποιώντας το κλειδί σφίξτε όλες τις βίδες που ασφαλίζουν το τιμόνι στη ράβδο. Ρυθμίστε και σφίξτε σωστά τη χειρολαβή του φρένου.
Ε. Για να αφαιρέσετε τη χαλάρωση του μηχανισμού αναδίπλωσης του πατινιού, χρησιμοποιήστε ένα κλειδί για να ρυθμίσετε τη σύσφιγξη της βίδας που βρίσκεται στο μπροστινό μέρος του μηχανισμού. Όταν χρησιμοποιείτε το πατίνι, ελέγχετε τακτικά το σφίξιμο της βίδας.

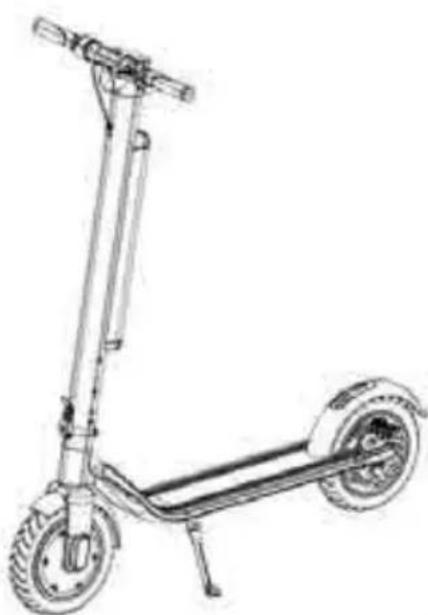

2. Αποσυναρμολόγηση του τιμονιού για μεταφορά

A. Χρησιμοποιώντας το κλειδί ξεβιδώστε τις βίδες που ασφαλίζουν το τιμόνι.
Β. Ξεβιδώστε το παξιμάδι που ελέγχει το σύρμα του φρένου, στη συνέχεια πιέστε ελαφρά τη χειρολαβή του φρένου και αφαιρέστε το σύρμα από τη χειρολαβή.
C. Άνασηκώστε απαλά το τιμόνι για να το αφαιρέσετε από το paßδί. Να θυμάστε ότι στο εσωτερικό υπάρχει ένα καλώδιο που συνδέει τον ελεγκτή με την οθόνη, οπότε μην σηκώνετε το τιμόνι με μεγάλη δύναμη.
D. Αποσυνδέστε απαλά τα βύσματα του καλωδίου μεταξύ του τιμονιού και του ραβδιού.

3. Αναδίπλωση σκούτερ

A. Ξεκλειδώστε την κλειδαριά του αναδιπλούμενου μηχανισμού
B. Πιέστε το πλήκτρο μηχανισμού αναδίπλωσης προς τα κάτω.
C. Τραβήξτε προσεκτικά τη ράβδο διεύθυνσης τραβώντας την προς τα κάτω.
D. Φέρτε το άγκιστρο που είναι συνδεδεμένο στο τιμόνι στην οπή στο πίσω φτερό και οπρώξτε το για να κλειδώσετε.

4. Αφαίρεση / εγκατάσταση της μπαταρίας

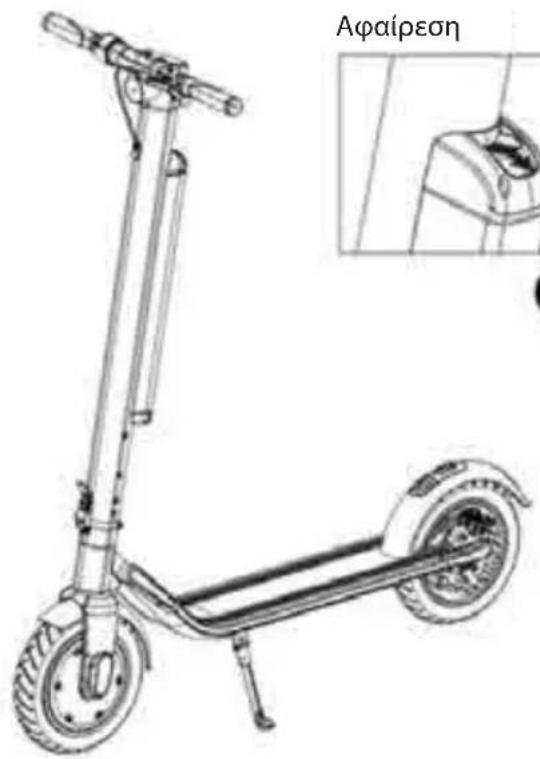

Αφαίρεση της μπαταρίας:

A. Πατήστε το κουμπί ασφάλισης του περιβλήματος της μπαταρίας.
B. Μετακινήστε προσεκτικά το περίβλημα της μπαταρίας από κάτω προς τα πάνω-
C. Αφού σύρετε την μπαταρία προς τα πάνω, αφαιρέστε την από τη ράβδο του τιμονιού τραβώντας οριζοντίως το περίβλημα της μπαταρίας

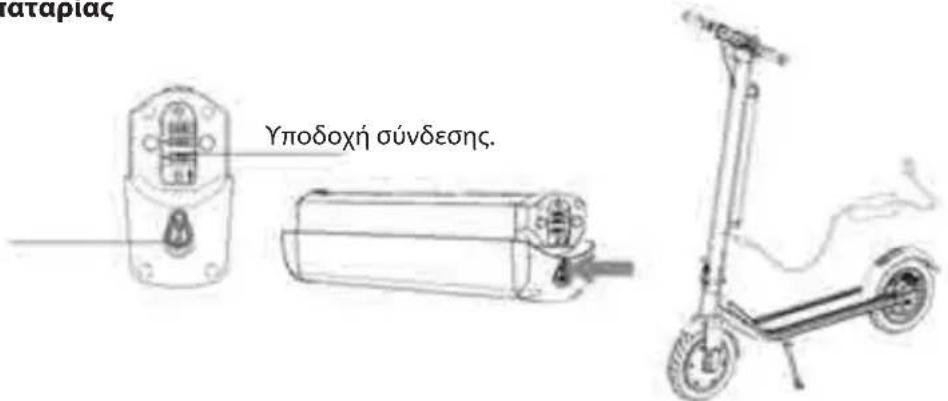

Εγκατάσταση της μπαταρίας

A. Τοποθετήστε το περίβλημα της μπαταρίας (με την υποδοχή της σύνδεσης προς τα κάτω) στην οπή της ράβδου του τιμονιού.
B. Πιέστε το περίβλημα της μπαταρίας προς τα κάτω έως ότου η ασφάλιση του περιβλήματος της μπαταρίας μπει στη θέση της. Βεβαιωθείτε ότι η μπαταρία έχει εγκατασταθεί σωστά και ότι η ασφάλιση στο πάνω μέρος του περιβλήματος έχει κλειδωθεί.

ΠΡΟΣΟΧΗ!

Αφού αφαιρέσετε την μπαταρία, μπορείτε να την φορτίσετε χρησιμοποιώντας τον παρεχόμενο τροφοδοτικό.

Μην φορτίζετε την μπαταρία όταν χειρίζεστε, καθαρίζετε ή διατηρείτε το σκούτερ.

Οδηγός για την ασφαλή οδήγηση

Το περιεχόμενο αυτού του κεφαλαίου είναι πολύ σημαντικό, διαβάστε προσεκτικά και ακολουθείτε όλους τους κανόνες ασφαλείας και

διαδικασίες. Η εταιρεία μας δεν είναι υπεύθυνη για τυχόν ατυχήματα που έχουν ως αποτέλεσμα ιδιοκτησία ή υγεία ζημιές που οφείλονται στην παραβίαση αυτού του ασφαλούς οδηγού οδήγησης. Ένα ηλεκτρικό σκούτερ δεν είναι μόνο ένα διασκεδαστικό εργαλείο, αλλά και ένα μέσο μεταφοράς. Μετά από την κατάλληλη ασφάλεια οι προφυλάξεις κατά την οδήγηση μπορούν να προστατεύσουν εσάς και τους άλλους από ένα ατύχημα. Παρακαλώ σημειώστε ότι χρησιμοποιώντας το σκούτερ στο πεδίο και στους δημόσιους δρόμους μπορεί να οδηγήσει σε συγκρούσεις που προκαλούνται από άλλους χρήστες του δρόμου, ακόμα κι αν εσείς ακολουθήστε όλες τις προφυλάξεις ασφαλείας. Είναι πολύ σημαντικό να διατηρείτε μια επαρκή απόσταση από τους άλλους χρήστες του δρόμου και από άλλα οχήματα.

Οδήγηση του σκούτερ

• Τηρείτε τον κωδικα οδικής κυκλοφορίας κατά την οδήγηση σε ένα σκούτερ. Θα πρέπει να καθοδηγήσετε το σκούτερ προσεκτικά και ήρεμα, δίνοντας προσοχή σε άλλους ανθρώπους και αντικείμενα, προκειμένου να αποφευχθούν συγκρούσεις.
• Βγείτε με ασφάλεια στο σκούτερ σας με ελεγχόμενη ταχύτητα και σε απόσταση από τους πεζούς και άλλα οχήματα. Να είστε έτοιμοι να σταματήσετε ανά πάσα στιγμή. Αποφύγετε την απότομη επιτάχυνση και πέδηση.
- Όταν περπατάτε στο πεζοδρόμιο, σέβεστε τα δικαιώματα των πεζών, αφήστε τους να περάσουν μέσω των ζωνών, και δεν φοβούνται τους περαστικούς, ειδικά τα παιδιά.
• Ρυθμίστε την ταχύτητα του σκούτερ σε άλλους χρήστες της οδού που βρίσκονται σε κυκλοφοριακές περιοχές. Αν θέλετε να ξεπεράσετε έναομάδα πεζών, σιγουρευτείτε ότι έχετε αρκετό χώρο και το κάνετε με ασφάλεια. Κινούμενος σε ένα πλήθος ψηλά η ταχύτητα είναι πολύ επικίνδυνη.
- Μην παρκάρετε το σκούτερ σας σε ένα μέρος που θα κάνει το περπάτημα δύσκολο.
• Όταν οδηγείτε το σκούτερ, θα πρέπει να είστε χαλαροί, να έχετε ελαφρώς λυγισμένα τα γόνατα και το κεφάλι να σηκώνεται.

Σε περίπτωση ξαφνικής επιτάχυνσης ή αιφνίδιας πέδησης κατά την οδήγηση με μεγάλη ταχύτητα, ο οδηγός μπορεί εύκολα να γίνει ασύμμετρος και τελικά να προκαλέσει ατύχημα. Προσπαθήστε να αποφύγετε αυτές τις καταστάσεις.

Φόρτιση της μπαταρίας

Υποδοχή φόρτισης

• Βεβαιωθείτε ότι η πρίζα είναι στεγνή.
- Όταν θέλετε να φορτίσετε τη μπαταρία που είναι εγκαταστημένη στο πατίνι, ανοίξτε το καπάκι της υποδοχής φόρτισης της μπαταρίας που βρίσκεται στο κάτω μέρος του περιβλήματος της μπαταρίας. Όταν η φόρτιση πραγματοποιείται σε αποσυναρμολογημένη μπαταρία, η παροχή ρεύματος συνδέεται στην ίδια υποδοχή.
- Συνδέστε το βύσμα του προσαρμογέα στην πηγή τροφοδοσίας (110 V \~ 240 V, 50 Hz \~ 60 Hz), βεβαιωθείτε ότι είναι πράσινο η λυχνία φόρτισης ανάβει, τοποθετήστε το άλλο βύσμα προσαρμογέα στην υποδοχή φόρτισης του σκούτερ.
• Όταν ανάβει η κόκκινη λυχνία LED στο τροφοδοτικό, η μπαταρία φορτίζεται σωστά, διαφορετικά ελέγξετε όλες τις καλωδιακές συνδέσεις.
• Όταν το κόκκινο φως γίνει πράσινο, η μπαταρία είναι πλήρως φορτισμένη. Αποσυνδέστε το τροφοδοτικό από το πηγή ενέργειας. Η μακρόχρονη φόρτιση μπορεί να μειώσει τη διάρκεια ζωής της μπαταρίας.
- Ακολουθήστε τις οδηγίες για τη φόρτιση της μπαταρίας, αλλιώς θα καταστρέψει την μπαταρία και θα μειωθεί τη διάρκεια ζωής του.
• Ο χρόνος φόρτισης της μπαταρίας του σκούτερ είναι περίπου 6 ώρες. Ο κατασκευαστής δεν μπορεί να εγγυηθεί το ο ίδιος χρόνος φόρτισης και η λειτουργία της μπαταρίας λόγω της φθοράς της.
• Βεβαιωθείτε ότι υπάρχουν καθαρές και ξηρές συνθήκες κατά τη φόρτιση της μπαταρίας.
• Μην φορτίζετε την μπαταρία όταν η πρίζα είναι βρεγμένη.

Πρώτη εκτέλεση

Παρασκευή

• Επιλέξτε την επιθυμητή θέση. Αυτός ο χώρος μπορεί να είναι εσωτερικός ή εξωτερικός, πρέπει να έχει χώρο 10 x 10 μέτρων (περίπου 100 τετραγωνικά μέτρα). Ο χώρος πρέπει να είναι επίπεδος, ούτε υγρός ούτε ολισθηρός, χωρίς εμπόδια, χωρίς οχήματα, παιδιά, κατοικίδια ζώα ή άλλα πράγματα που θα μπορούσαν να αποσπούν την προσοχή σας.
  • Διαβάστε προσεκτικά αυτό το εγχειρίδιο, εάν έχετε την ευκαιρία να το κάνετε, για συμβουλές από κάποιον που είναι πιο έμπειροι στην ασφαλή οδήνηση.
  • Φορέστε κράνος και προστατευτικά για να αποφύγετε τυχόν τραυματισμούς. Μετακινήστε το σκούτερ στο κέντρο της περιοχής όπου θα μετακομίσετε και θα εξοικειωθείτε με την περιοχή.

Εκκίνηση

• Πατήστε και κρατήστε πατημένο το κουμπί POWER για 2 δευτερόλεπτα για να ενεργοποιήσετε το σκούτερ. Στη συνέχεια, επιλέξτε μία από τις τρεις λειτουργίες ταχύτητας.
  • Βάλτε το ένα πόδι στην πλατφόρμα, το άλλο με το πόδι για να σπρώξετε, βάζοντας το σκούτερ σε κίνηση.
  • Βάλτε το άλλο πόδι στην πλατφόρμα και προσπαθήστε να διατηρήσετε την ισορροπία σας.
• Με τον αντίχειρα του δεξί σας χεριού, πατήστε το κουμπί επιτάχυνσης, μην οδηγείτε πολύ γρήγορα.
  • Πιέστε τη λαβή φρένου με το αριστερό σας χέρι για να φρενάρετε, πιέστε το πίσω φτερό για να υποβοηθήσει την πέδηση.
• Όταν το σκούτερ κινείται με χαμηλή ταχύτητα ή σταματά εντελώς, μπορείτε να αφήσετε την πλατφόρμα.
  • Για να προειδοποιήσετε άλλους χρήστες στον τόπο όπου μετακινείτε, χρησιμοποιήστε το κουδούνι που είναι εγκατεστημένο στη λαβή του φρένου.

Η εφαρμογή για κινητά BLAUPUNKT E-Mobility

Αυτό το ηλεκτρικό σκούτερ λειτουργεί με την αποκλειστική εφαρμογή BLAUPUNKT E-Mobility.

Αυτή η εφαρμογή σάς επιτρέπει να ελέγχετε πολλές παραμέτρους του σκούτερ, όπως η απόσταση που διανύθηκε, η κατανάλωση μπαταρίας και η τρέχουσα ταχύτητα. Είναι επίσης δυνατό να ελέγξετε την τρέχουσα θέση σας στον χάρτη.

Μπορείτε να κατεβάσετε την εφαρμογή από το κατάλληλο κατάστημα για το λειτουργικό σύστημα, δηλαδή το Play Store για Android και το AppStore για iOS.

Αφού κατεβάσετε την εφαρμογή και την εγκαταστήσετε στο smartphone σας, συνδέστε την στο σκούτερ σας ακολουθώντας αυτές τις οδηγίες.

1. Ξεκινήστε το σκούτερ και στη συνέχεια ενεργοποιήστε τη μονάδα Bluetooth στην κινητή συσκευή σας.
2. Ανοίξτε την εφαρμογή Blaupunkt E-Mobility και πατήστε το εικονίδιο Bluetooth για να αναζητήσετε διαθέσιμες συσκευές.
3. Όταν το όνομα "BP ESC90X" εμφανιστεί στη λίστα των διαθέσιμων συσκευών, πατήστε το για να συνδεθείτε.
4. Εάν απαιτείται κωδικός πρόσβασης, πληκτρολογήστε 000000 (6 μηδενικά)
5. Αφού το σκούτερ συνδεθεί σωστά στην εφαρμογή, μπορείτε να κάνετε αλλαγές στις ρυθμίσεις του σκούτερ.

Ηλεκτρική κλειδαριά

Η ηλεκτρική κλειδαριά είναι μία από τις λειτουργίες που είναι διαθέσιμες στην εφαρμογή για κινητά BLAUPUNKT E-Mobility. Μόλις ενεργοποιηθεί η κλειδαριά από το επίπεδο εφαρμογής, είναι αδύνατο να συνεχίσετε να οδηγείτε το σκούτερ. Το σκούτερ μπορεί να ξεκινήσει αλλά η λειτουργία επιτάχυνσης δεν λειτουργεί. Μόνο αφού απενεργοποιηθεί η κλειδαριά στην εφαρμογή, μπορείτε να συνεχίσετε να οδηγείτε το σκούτερ.

Όταν το σκούτερ είναι κλειδωμένο και απενεργοποιείται και ενεργοποιείται ξανά - το εικονίδιο κλειδώματος θα εμφανίζεται πάντα στην οθόνη και θα εξαφανίζεται μόνο όταν το κλείδωμα είναι απενεργοποιημένο στην εφαρμογή BLAUPUNKT E-Mobility.

Η ηλεκτρική κλειδαριά είναι διαθέσιμη μόνο εάν μια φορητή συσκευή με την εφαρμογή BLAUPUNKT E-Mobility είναι συνδεδεμένη στο σκούτερ. Διαφορετικά, η κλειδαριά δεν θα λειτουργήσει.

Καθαρισμός και αποθήκευση

• Καθαρίστε το σκούτερ μετά από κάθε πορεία.

- Εάν οι ελαστικές επιφάνειες είναι δύσκολο να καθαριστούν, χρησιμοποιήστε μια οδοντόβουρτσα και οδοντόκρεμα και καθαρίστε τις με ένα μαλακό πανί. Αυτή η μέθοδος μπορεί επίσης να αφαιρέσει μικρές γρατζουνιές.

- Αποθηκεύστε το σκούτερ σε εσωτερικό χώρο, σε δροσερό και στεγνό μέρος. Μην εκθέτετε το σκούτερ σε παρατεταμένο ηλιακό φως.

Κατά τον καθαρισμό, ο υποδοχέας φόρτισης της μπαταρίας πρέπει να είναι καλά κλεισμένος, διαφορετικά ενδέχεται να υποστεί ηλεκτροπληξία και το σκούτερ να καταστραφεί σοβαρά. Μην πλένετε το σκούτερ σας κάτω από πίδακα νερού υψηλής πίεσης ή βυθίζετε το νερό - αυτό μπορεί να προκαλέσει ανεπανόρθωτη βλάβη στη μονάδα.

Συντήρηση της μπαταρίας

Η μλαταρία είναι το πιο σημαντικό μέρος για τη συντήρηση. Για να παρατείνετε τη διάρκεια ζωής του, ακολουθήστε τις παρακάτω οδηγίες:

• Διαβάστε και ακολουθήστε τις σημειώσεις σχετικά με τη σήμανση της μπαταρίας.

• Η καλύτερη θερμοκρασία αποθήκευσης της μπαταρίας είναι 10 βαθμοί. Μην αποθηκεύετε τη μπαταρία σε θερμοκρασίες κάτω από -10 βαθμούς ή πάνω από 35 βαθμούς.

- Εάν η θερμοκρασία περιβάλλοντος είναι χαμηλότερη από 0 βαθμούς, μην φορτίζετε την μπαταρία, μετακινήστε την μπαταρία σε σημείο όπου η θερμοκρασία είναι υψηλότερη από 10 βαθμούς περιμένετε λίγο και αρχίστε να φορτίζετε την μπαταρία.

- Αποθηκεύστε την μπαταρία σε δροσερό και στεγνό μέρος. Ένα πολύ υγρό μέρος μπορεί να προκαλέσει συμπύκνωση μέσα στη μπαταρία, γεγονός που μπορεί να καταστρέψει γρήγορα την μπαταρία.

- Όταν η οθόνη παρουσιάζει χαμηλή στάθμη μπαταρίας, συνδέστε τη μπαταρία στο φορτιστή. Προσπαθήστε να αποτρέψετε την πλήρη αποφορτιση της μπαταρίας. Φροντίστε να φορτίσετε πλήρως την μπαταρία πριν ξεκινήσετε την οδήγηση. Η συχνή φόρτιση δεν θα βλάψει την μπαταρία. Αντίθετα, η μακροπρόθεσμη αποθήκευση μιας μπαταρίας χωρίς μπαταρίες μπορεί να μειώσει τη διάρκεια ζωής της.

- Εάν το πατίνι δεν έχει χρησιμοποιηθεί για 30 ημέρες, η μπαταρία θα πρέπει να φορτιστεί, διαφορετικά υπάρχει πιθανότητα δυσλειτουργίας, η οποία δεν καλύπτεται από την εγγύηση. Όταν χρησιμοποιείτε τη συσκευή σε θερμοκρασία δωματίου, η μπαταρία θα διατηρεί τη βέλτιστη απόδοση. Εάν η μπαταρία χρησιμοποιείται σε θερμοκρασία 0 °C, η απόδοσή της θα μειωθεί σημαντικά και σε θερμοκρασία μικρότερη των -10 °C, η μέγιστη απόσταση μπορεί να μειωθεί κατά το ήμιου ή περισσότερο.

Χαρακτηριστικά και προδιαγραφές:

• Κινητήρας: 350 W

• Μπαταρία: 36 V 10 Ah

•Αφαιρούμενη μπαταρία

• Μέγιστη ταχύτητα: 20 km / h (3 ρυθμίσεις ταχύτητας)

•Λειτουργία πεζών

• Λειτουργεί με το Blaupunkt E-Mobility APP (Android, iOS)

• Ηλεκτρική κλειδαριά διαθέσιμη στην εφαρμογή για κινητές συσκευές

• Εύρος: έως 40 χλμ. (Ανάλογα με το φορτίο και τον τύπο της επιφάνειας)

• Μέγιστο φορτίο: 120 kg

• Κλίση του δρόμου: 15 μοίρες

•Λειτουργία ελέγχου ταχύτητας

• Πίσω φρένο: δίσκος, φρένο στήριξης (πόδι)

• Μπροστινό φρένο: ηλεκτρικό φρένο E-ABS

• Αντλούνται τροχοί των 10 "
• Μπροστά και πίσω φώτα LED
• Οθόνη LED που δείχνει την ταχύτητα και την κατάσταση φόρτισης της μπαταρίας
- Προειδοποιητικό κουδούνι
• Εύκολος μηχανισμός αναδίπλωσης
• Ρεύμα φόρτισης: 42 V 2 A
• Χρόνος φόρτισης: 6 ώρες
• Διαστάσεις: 1070 x 190 x 450/1210 mm (διπλωμένο / ξετυλιγμένο)
• Καθαρό βάρος: 14,5 kg

TEXNIKA ΣΤΟΙΧΕΙΑ ΕΦΑΡΜΟΓΗΣ

• Táση εισόδου: 110-240V \~ 50 / 60Hz
• Μέγιστη. Ρεύμα εισόδου: 2,5 Α
• Τάση εξόδου: 42 V
• Μέγιστο ρεύμα εξόδου: 2Α

Πληροφορίες για το τροφοδοτικό
Δημοσιευμένες πληροφορίες Τιμές και στοιχεία	Μονάδα
Ονομασία κατασκευαστή ή εμπορικό σήμαΑριθμός εμπορικού μητρώου Διεύθυνση	Company:JIANGXI FU DIAN YOU PIN TECHNOLOGY CO., LTD ADD:(B-06-02-3, #7)Innovation and entrepreneurship park, Economic Development zone, Guixi City Jiangxi Province	-
Αναγνωριστικό μοντέλου FY-4202000 -
Τάση εισόδου 100-240VAC, 2.5A V
Συχνότητα εισόδου του εναλλασσόμενου ρεύματος	50/60Hz Hz
Τάση εξόδου 42VDC V
Ρεύμα εξόδου A	2A
Ισχύς εξόδου	84W W
Μέση ενεργή απόδοση	88.0% %
Απόδοση σε χαμηλό φορτίο (10 %)	84.87%	%
Κατανάλωση ενέργειας χωρίς φορτίο	0.16 W
