HDI 1LO38SA-80/T - πλυντήρια πιάτων HOOVER - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HDI 1LO38SA-80/T HOOVER

ΜΕΝΤΕΣΕΣ ΠΟΡΤΑΣ ΕΡΓΑΛΕΙΑ: ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ ΤΥΠΟΥ ΤΟΧ ΑΡΙΘ. 15, ΣΤΑΥΡΟΚΑΤΣΑΒΙΔΟ, ΤΡΥΠΑΝΙ ΓΙΑ ΠΡΙΤΣΙΝΙΑ

Χρησμοποιώντας το μηχανικό κλειδί για σωλήνες αριθ. 15, αφαιρέστε τις Βίδες που στερεώνουν το κάλυμμα του θαλάμου

Αφαιρέστε το πλευρικό κάλυμμα

Αφαιρέστε το ελατήριο του μεντεσέ

Τοποθετήσε με το τρυπάνι τα πριτοίνια του μεντεσέ

Αφαιρέστε τις Βίδες του μεντεσέ

Αφαιρέστε το μπροστινό κάλυμμα με το μηχανικό κλειδί τύπου Torx

Αφαιρέστε τις μπροστινές Βίδες του μεντεσέ

Αφαιρέστε τις πλευρικές Βίδες του μεντεσέ

Τοποθετήστε τον νέο μεντεσέ με τα πριτσίνια

Στερεώστε τις πλευρικές Βίδες του μεντεσέ

Στερεώστε τις μπροστινές Βίδες του μεντεσέ

Τοποθετήστε την πρόσοψη

Τοποθετήστε το πλευρικό κάλυμμα

ΠΑΡΕΜΒΥΣΜΑ ΠΟΡΤΑΣ

ΟΔΗΓΙΕΣ

Τραβήξτε το παρέμβυσμα έξω από τη θέση του

Ωθήστε το νέο παρέμβυσμα στη σωστή θέση

ΦΙΛΤΡΑ

ΟΔΗΓΙΕΣ

Αφαιρέστε το κάτω καλάθι

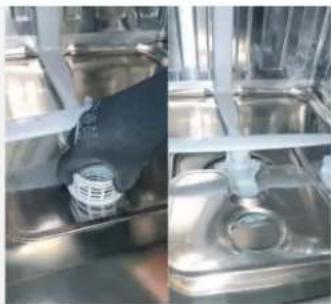

Αφαιρέστε το φίλτρο και την πλακέτα του φίλτρου

ΑΝΩ ΒΡΑΧΙΟΝΑΣ ΨΕΚΑΣΜΟΥ

ΟΔΗΓΙΕΣ

ΑΝΩ ΒΡΑΧΙΟΝΑΣ ΨΕΚΑΣΜΟΥ

Αφαιρέστε το άνω καλάθι

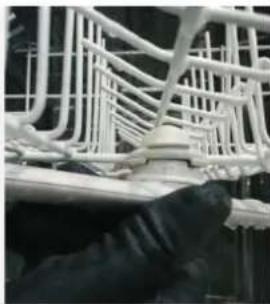

Ωθήστε τον Βραχίονα ψεκασμού στο Βέλος αισθητήρα και αφαιρέστε το ξεΒιδώνοντας αριστερόστροφα

ΚΑΤΩ ΒΡΑΧΙΟΝΑΣ ΨΕΚΑΣΜΟΥ

ΟΔΗΓΙΕΣ

ΚΑΤΩ ΒΡΑΧΙΟΝΑΣ ΨΕΚΑΣΜΟΥ

Αφαιρέστε το κάτω καλάθι

Τραβήξτε τον Βραχίονα ψεκασμού και αφαιρέστε τον

ΑΝΩ ΚΑΛΑΘΙ

ΟΔΗΓΙΕΣ

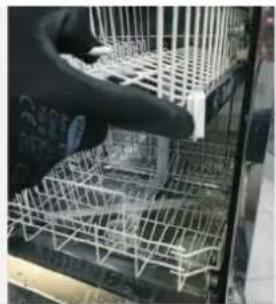

Αφαιρέστε το άνω καλάθι

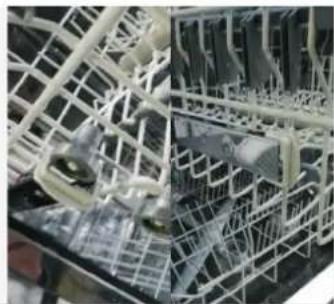

Ανοίξτε τον συνδετήρα

Τοποθετήστε το νέο καλάθι και κλείστε τον συνδετήρα

ΚΑΤΩ ΚΑΛΑΘΙ

ΟΔΗΓΙΕΣ

ΚΑΤΩ ΒΡΑΧΙΟΝΑΣ ΨΕΚΑΣΜΟΥ

1.00 2.00 3.00 4.00 5.00 6.00 7.00 8.00 9.00 10.00 11.00 12.00 13.00 14.00 15.00 16.00 17.00 18.00 19.00 20.00 21.00 22.00 23.00 24.00 25.00 26.00 27.00 28.00 29.00 30.00 31.00 32.00 33.00 34.00 35.00 36.00 37.00 38.00 39.00 40.00 41.00 42.00 43.00 44.00 45.00 46.00 47.00 48.00 49.00 50.00

1.

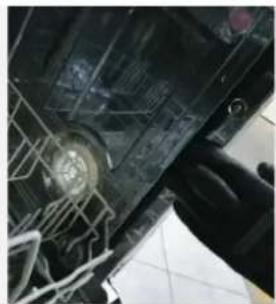

Ανοίξτε την πόρτα

Αφαιρέστε το κάτω καλάθι

DOOR HINGE

INSTRUCTIONS
