Τύπος προϊόντος	Φωτοβολταϊκό ηλιακό πάνελ
Μάρκα	Sunware
Μοντέλο	SW-20143
Τύπος κυψελών	Κρυσταλλικές ηλιακές κυψέλες
Βάση στήριξης	Ανοξείδωτος χάλυβας VA 1 mm, βαμμένο με ηλεκτροστατική βαφή
Έξοδος καλωδίου	Στεγανή βιδωτή πρίζα, ανθεκτική στο αλμυρό νερό
Μέγιστη καμπυλότητα	3 cm ανά μέτρο (3%)
Προστασία κυψελών	Ενσωματωμένες δίοδοι παράκαμψης (μοντέλα με καλώδιο 3 συρμάτων)
Χρήση	Τοποθέτηση σε άκαμπτη επιφάνεια, μόνιμη ή κόλληση· διαθέσιμα κλιπ
Συμβατότητα ρυθμιστή	SunWare FOX ή οποιοσδήποτε άλλος ρυθμιστής φόρτισης
Σύνδεση	Σειρά ή παράλληλα μετά τον προστατευτικό κυψέλης
Οπές στερέωσης	Διάμετρος 5,6 mm (στάνταρ), 4,5 mm (συμπαγές)
Συντήρηση	Καθαρισμός με νερό και ήπιο απορρυπαντικό· όχι επιθετικά προϊόντα
Εγγύηση ισχύος	3 έτη (απώλεια >10% της ονομαστικής ισχύος)
Εγγύηση προϊόντος	2 έτη για ρυθμιστές και οθόνες
Χώρα προέλευσης	Γερμανία (Made in Germany)
Περιεχόμενο συσκευασίας	1 μονάδα, 1 οδηγός χρήσης, πιθανώς προστατευτικό κυψέλης
Ασφάλεια	Μην τρυπάτε, αποφεύγετε κραδασμούς, χρησιμοποιείτε όλα τα σημεία στερέωσης

Συχνές ερωτήσεις - SW-20143 Sunware

Πώς εγκαθιστώ το ηλιακό πάνελ Sunware SW-20143;

Τοποθετήστε το πάνελ σε μια άκαμπτη και φέρουσα επιφάνεια. Χρησιμοποιήστε τις υπάρχουσες οπές στερέωσης (διάμετρος 5,6 mm) με βίδες, ή κολλήστε το με κόλλα PUR όπως Helmipur SH100. Μπορείτε επίσης να χρησιμοποιήσετε τα κλιπ στερέωσης SunWare. Σεβαστείτε τη μέγιστη καμπυλότητα 3 cm ανά μέτρο.

Ποια είναι η μέγιστη επιτρεπόμενη καμπυλότητα για το πάνελ;

Η μέγιστη καμπυλότητα είναι 3 cm ανά μέτρο μήκους (3%). Μην λυγίζετε ποτέ το πάνελ πέρα από αυτό, διαφορετικά θα το καταστρέψετε.

Πώς καθαρίζω το ηλιακό πάνελ;

Χρησιμοποιήστε νερό με λίγο υγρό πιάτων. Μην χρησιμοποιείτε επιθετικά προϊόντα ή αιχμηρά αντικείμενα για να αποφύγετε γρατσουνιές στην επιφάνεια.

Τι κάνω αν το πάνελ είναι εν μέρει στη σκιά;

Τα μοντέλα με καλώδιο 3 συρμάτων διαθέτουν διόδους παράκαμψης ενσωματωμένες στον προστατευτικό κυψέλης. Αυτό προστατεύει τις κυψέλες από υπερθέρμανση. Βεβαιωθείτε ότι ο προστατευτικός είναι τοποθετημένος μακριά από υγρασία.

Μπορώ να πατήσω πάνω στο ηλιακό πάνελ;

Ναι, αλλά μόνο αν το πάνελ είναι σταθερά τοποθετημένο σε άκαμπτη και φέρουσα επιφάνεια, χωρίς κενό μεταξύ πάνελ και επιφάνειας. Αποφύγετε το πάτημα σε κινητή χρήση.

Πώς συνδέω πολλά πάνελ μαζί;

Τα πάνελ μπορούν να συνδεθούν σε σειρά ή παράλληλα μετά τον προστατευτικό κυψέλης. Για 24V, συνδέστε δύο πάνελ 12V σε σειρά ή χρησιμοποιήστε πάνελ 24V. Σεβαστείτε την πολικότητα.

Ποια είναι η εγγύηση του πάνελ Sunware SW-20143;

Η εγγύηση ισχύος είναι 3 έτη από την ημερομηνία αγοράς. Εάν η απώλεια ισχύος υπερβαίνει το 10% υπό κανονικές συνθήκες, η SunWare αντικαθιστά τη μονάδα. Οι ρυθμιστές έχουν εγγύηση 2 ετών.

Μπορώ να χρησιμοποιήσω άλλο ρυθμιστή φόρτισης εκτός SunWare;

Ναι, το πάνελ είναι συμβατό με οποιονδήποτε ρυθμιστή φόρτισης. Η SunWare συνιστά ωστόσο το ρυθμιστή FOX για ένα ολοκληρωμένο σύστημα.

Πώς στερεώνω το πάνελ χωρίς τρύπημα;

Μπορείτε να κολλήσετε το πάνελ με κόλλα PUR όπως Sikaflex 221 ή να χρησιμοποιήσετε κλιπ στερέωσης SunWare (πλαϊνά ή μεσαία) διαθέσιμα από τον προμηθευτή σας.

Τι περιέχει η συσκευασία του ηλιακού πάνελ;

Η συσκευασία περιέχει: 1 ηλιακή μονάδα, 1 οδηγό χρήσης. Για μοντέλα με καλώδιο 3 συρμάτων, παρέχεται επίσης προστατευτικό κυψέλης με περίβλημα, πλακέτα, δεσίματα καλωδίων και βίδες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SW-20143 Sunware

GR ηλιακή μονάδα Οδηγίες εγκατάστασης 84

Οδηγίες εγκατάστασης

Συγχαρητήρια!

Αποκτήσατε μια άριστης ποιότητας ηλιακή μονάδα της εταιρείας SunWare Solartechnik και έτσι επιλέξατε την άριστη ποιότητα “Made in Germany”.

Για να απολαμβάνετε επί μακρόν την ηλιακή σας μονάδα, διαβάστε προσεκτικά τις κάτωθι υποδείξεις.

Εάν δεν απαντήσαμε εδώ με ικανοποιητικό τρόπο τα ερωτήματά σας τότε απευθυνθείτε εν πρώτοις στην αντιπροσωπεία σας. Φυσικά θα σας δίνουμε ανά πάσα στιγμή τις επιθυμητές πληροφορίες.

'Αμεσες πληροφορίες μπορείτε να λάβετε υπό το www.sunware.de

Περιεχόμενο συσκευασίας:

1 x ηλιακή μονάδα
1 x οδηγίες χρήσεως

μόνο σε μοντύλ με τριπλούς κλώνους καλωδίου σύνδεσης:

1 x προστάτης κυψελίδων αποτελούμενος από:

1 x περίβλημα (βασική πλάκα/κόλυμμα)
1 x πλατίνα
2 x τεμάχια σφιγκτήρων καλωδίου
4 x τεμάχια βίδες με ροδέλα (για τους σφιγκτήρες καλωδίου)
3,0 x 14 mm
2 x τεμάχια βίδες (για το κουτί)
3,0 x 16 mm

Σε αυτές τις οδηγίες χρήσεως θα βρείτε σημαντικές υποδείξεις ασφαλείας τις οποίες πρέπει να διαβάσετε προσεκτικά και να τις τηρείτε.

Φυλάξτε οπωσδήποτε κατά το χρονικό διάστημα της εγγύησης το γνήσιο τιμολόγιο και την γνήσια συσκευασία.

Σε καμία περίπτωση μην ανοίγετε το στεγανό κιτίο σύνδεσης καλωδίου και μην πραγματοποιείτε επιπρόσθετες διατρήσεις (π.χ. για μια ειδική στερέωση) στην ηλιακή σας μονάδα.

Οι ηλιακές μονάδες της SunWare δεν είναι ευλύγιστες! Τα μοντύλ μπορούν να συναρμολογηθούν με ελαφριά καμπυλότητα - το μέγιστο 3 cm ανά 1 μέτρο μήκους μοντύλ!

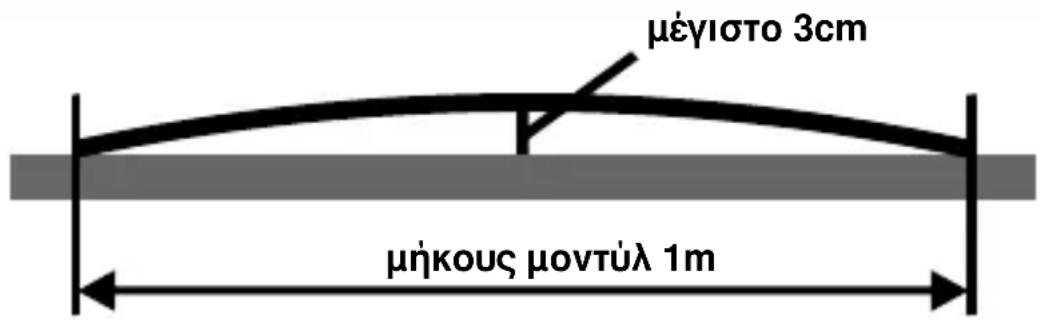

Οι Φ/Β γεννήτριες μπορούν να καμφθούν μέχρι 3%

Πρέπει να λάβατε ιδιαίτερα υπόψη ότι το μοντύλ δεν μπορεί να ταλαντώνεται!

Ταλαντώσεις και ισχυρές καμπυλότητες μπορούν να φθείρουν το μοντύλ ή ακόμα και να το καταστρέψουν!

Χρησιμοποιήστε όλα τα υπάρχοντα στο μοντύλ σημεία στερέωσης!

???pe? ?a d??e? p??s??? st?? st????? t?? ?a?? d??? ?a? ed??? p??β?e?? ? ste ?a μ?? ?????ste? p??a p???

Τύπος: SunWare Φ/Β γεννήτριες σκαφών εικόνα ①

1 'Εξοδος καλωδίου

Κιτίο σύνδεσης είναι αδιάβροχο και φέρει προστασία έναντι αλάτων, είναι βιδωμένο με την πλακέτα-υπόθεμα

2 Autokóllητο

αριθμός σειράς με 6 ψηφία

3 Οπές διάτρησης

4 Γωνιακή προστασία (κατ' επιλογή) μπορεί απλά να περαστεί και να αφαιρεθεί ξανά

Τύπος: SunWare Συμπαγείς ηλιακές μονάδες εικόνα ②

1 Έξοδος καλωδίου δεξιά

Κιτίο σύνδεσης είναι αδιάβροχο και φέρει προστασία έναντι αλάτων, είναι βιδωμένο με την πλακέτα-υπόθεμα

2 Autokóllητο

αριθμός σειράς με 6 ψηφία

5 Side-Clip

4 Συναρμολόγηση

Τόπος εγκατάστασης:

Η ηλιακή σας μονάδα παρέχει την ιδανική απόδοση εάν ο ήλιος βρίσκεται κατά το δυνατόν σε κάθετη γωνία προς αυτήν.

Επειδή όμως μια συναρμολόγηση αυτούς του είδους είναι σπάνια λόγω χώρου πραγματοποιήσιμη, είναι η συναρμολόγηση σε οριζόντια επιφάνεια μια λογική εναλλακτική λύση.

Συναρμολογείτε την ηλιακή σας μονάδα πάντα πάνω σε μια στέρεα επιφάνεια με επαρκή αντοχή!

Κατάλληλες επιφάνειες είναι π.χ. στέγες καμπίνων, το κατάστρωμα βάρκας και συρόμενοι φεγγίτες γκαράζ, εφόσον αυτά είναι προσβατά και όχι ευλύγιστα.

Λάβατε υπόψη κατά την συναρμολόγηση ότι η ηλιακή μονάδα είναι το μέγιστο 3 % ικανή κύρτωσης. (βλέπε σελίδα 86)

Προσέχετε ιδιαίτερα ώστε το μοντύλ να μην μπορεί να ταλαντώνεται.

Ακατάλληλες επιφάνειες συναρμολόγησης είναι π.χ. τέντες φορτηγών ή ιντσεράδα.

Ταλαντώσεις και ισχυρές κυρτώσεις μπορούν φθείρουν ή να καταστρέψουν το μοντύλ!

Εάν θέλετε να έχετε πρόσβαση στο μοντύλ με ναυτικά παπούτσια τότε πρέπει να λάβατε υπόψη ότι το μοντύλ πρέπει να είναι συναρμολογημένο σταθερά πάνω σε μια στερεή και ανθεκτική επιφάνεια και χωρίς απόσταση προς το υπόστρωμα.

Αποθηκεύετε την ηλιακή σας μονάδα σε περίπτωση μη χρήσης αποκλειστικά και μόνο πάνω σε μια στερεή και επίπεδη επιφάνεια μέσα στη γνήσια συσκευασία!

Υπόδειξη:

Όλες οι ήλιακές μονάδες με ισχύ 24Wρ και πλέον πρέπει να συναρμολογούνται σταθερά! Δεν συνιστούμε την κινητή χρήση, ταλαντώσεις μπορεί να βλάψουν τα μοντύλ!

a) Στερέωση στις οπές διάτρησης:

Όλες οι ηλιακές μονάδες SunWare φέρουν οπές διάτρησης 3. Η διάμετρος των διατρήσεων ανέρχεται στα στάνταρ μοντύλ των 12V και 24V σε 5,6 mm, σε συμπαγείς ηλιακές μονάδες των 12V σε 4,5 mm.

Χρησιμοποιείτε για την συναρμολόγηση πάντα όλες τις οπές διότρησης της ηλιακής μονάδας. Χρησιμοποιείτε για την στερέωση αποκλειστικά και μόνο βίδες.

Προσοχή:

Μην κάνετε οπές στο μοντύλ και χρησιμοποιήστε για την στερέωση με βίδωμα αποκλειστικα και μόνο τις υπάρχουσες διατρήσεις!

Χρησιμοποιήστε για τη στερέωση όλες τις οπές διάτρησης!

b) Στερέωση με κόλλημα: εικόνα ③

Εάν θέλετε να κολλήσετε την ηλιακή σας μονάδα πάνω στο υπέδαφος, συνιστούμε για αυτό το είδος της συναρμολόγησης μια γνήσια κόλλα 1 συστατικού π.χ. Helmipur SH100 ή Sikaflex 221.

Ανάλογα με το μέγεθος του μοντύλ χρειάζεστε περίπου κόλλα 300 g.

Επιστρώστε την κόλλα 7 στην πίσω πλευρά του μοντύλ όπως απεικονίζεται στην κότωθι εικόνα 3.

c) Στερέωση με το κλιπς SunWare: εικόνα ④ + ②

Τα κλιπς στερέωσης χρησιμοποιούνται για όλες τις ηλιακές μονάδες SunWare. ?a ???p? β?d? ???ta? με t? ?p?daf ??. ? ? ta???ast?? β?de? β??s???ta? sta set ste??? s??.

Τα κλιπς στερέωσης της SunWare μπορείτε να τα προμηθευθείτε από την αντιπροσωπίας σας. Επί πλέον πληροφορίες σχετικα με τα κλιπς μπορείτε να βρείτε στην ιστοσελίδας μας: www.sunware.de

εικόνα ④

5 Σετ στερέωσης: Side-Clip
6 Σετ στερέωσης: Mid-Clip

Αφορά μόνο τις ηλιακές μονάδες της SunWare με τρεις κλώνους καλωδίου σύνδεσης!

Προσοχή:

• Προτού θέσετε σε λειτουργία την ηλιακή σας μονάδα, πρέπει να συνδέσετε τον προστάτη κυψελίδων που σας έχουμε παραδώσει!
• Ο προστάτης κυψελίδων δεν πρέπει σε καμία περίπτωση να υγρανθεί να βραχεί.
• Κάθε ξεχωριστή ηλιακή μονάδα SunWare πρέπει να συνδεθεί στην άκρη καλωδίου με τον αντίστοιχο προστάτη κυψελίδων. Μόνο μετά τον προστάτη κυψελίδων επιτρέπεται να συνδεθούν εν σειρά ή παράλληλα οι ηλιακές μονάδες.

εικόνα

1) ??d? ste ta 3 ?a?? d?a t? ? F /? ?e???t??? ? st?? te?μat??? d??ta?? 9 .
?a?a?a?? p??s??te t? ??? μa t? ? ?a?? d?? ? ?a a?t?st???e? μe a?t? p?? a?a???f eta? p??? st?? p?a??ta 8
?a ?a?? d?a p??pe? ?a β?d? ???? sf ??t? ?a? s? st? st?? ???μμe?.

2) ? ta? t? F/? ??e? s??de?e? st?? p?a??ta μp??e?te ?a s??d?sete t?? ???μ?st? f ??t?s?? st?? p?a??ta μe ??a ?a??????? ?a?? d?? (2x 1.5 mm²) 10.

?a?a?a?? d? ste p??s??? st?? p????t?ta t?? s??des?? (?e?te t?? e?t?p? s? p??? st?? p?a??ta) 8.

3) Sf ??te ta ?a?? d?a st?? B?s? t?? ???t??? μe t??? d?? pa?e??μe???? sf ???t??e? ?a?? d???

4) ?? ?a μp??e?te ?a β?d? sete t? ?ap??? t?? ???t??? st?? β?s?t?? 12.

Αφού εγκαταστήσατε τον προστάτη κυψελίδων, μπορείτε να συνδέσετε στην μπαταρία τον ρυθμιστή φόρτισης.

Αφαιρέστε πρώτα από την μπαταρία την ταινία μάζας και αποκαλύψτε το μοντύλ για να αποφύγετε περιπτά βραχυκυκλώματα και δημιουργία σπινθήρων.

Από τον ηλιακό ρυθμιστή φόρτισης τοποθετείται ένας αγωγός άμεσα προς την μπαταρία και συνδεσται εκεί στους πόλους + και - (βλέπε οδηγίες για τον ρυθμιστή).

? ta? ???s?μ?p??e?te ??a s?st?μa 24V ?a p??pe? e?te ?a s??d?sete d?? F /? ?e???t??e? ???μast???? t?s?? 12V se se??? e?te ?a ???s?μ?p???sete e?' a???? F /? ?e???t??e? ???μast???? t?s?? 12V.

?a??????? s??des? t? ? ???a?? ? μ???d? εικόνα

6

Se???a?? s??des? t? ? ???a?? ? μ???d?εφόνα

7

S??des? se ???μ?st? f ??t?s?? εικόνα

8

Συνδυασμός με άλλες ηλιακές μονάδες:

Οι ηλιακές μονάδες της SunWare μπορούν άνευ προβλημάτων να συνδυαστούν μεταξύ τους και επιπρόσθετα με ηλιακές μονάδες άλλων κατασκευαστών, εφόσον οι ηλιακές μονάδες εμπεριέχουν 33 ή περισσότερες ηλιακές κυψελίδες.

Η τοποθέτηση επιπρόσθετων διόδων αντίστροφου ρεύματος δεν συνιστάται, επειδή αυτές επιφέρουν διαρκώς απώλεια τάσης των 0,55V.

Συνδυασμός με ρυθμιστές φόρτισης:

Συμπληρώστε την ηλιακή σας μονάδα SunWare με ένα ρυθμιστή φόρτισης SunWare FOX-Solar σε ένα πλήρες ηλιακό σύστημα ενέργειας.

Οι ηλιακές μονάδες της SunWare δύνοται να συνδεθούν σε κάθε άλλο τύπο ρυθμιστή φόρτισης.

Στοιχεία περιγραφή

Πλάκα-υπόθεμα	1 mm έλασμα ευγενούς χάλυβα VA , λακαρισμένο με πυρίτιδα
Ηλιακές κυψελίδες	κρυσταλλικές ηλιακές κυψελίδες, συγκολλημένες πάνω στην πλάκα-υπόθεμα εντός ενός ελασματοειδούς EVA
Έξοδος καλωδίου	κιτίο σύνδεσης αδιάβροχο και με προστασία έναντι άλατος χυτευμένο και βιδωμένο με την πλάκα-υπόθεμα
Γωνιακή προστασία - προμηθεύεται κατ' επιλογή -	μαύρη, κολλαρισμένη γωνιακή προστασία, με εσωτερικό προφίλ ακροδεκτών από ευγενές χάλυβα
Οπές διάτρησης	Στάνταρ ηλιακές μονάδες των 12V και 24V διάμετρος 5,6 mm Συμπαγείς ηλιακές μονάδες των 12V διάμετρος 4,5 mm

Μόνο σε μοντύλ με 3 κλώνους καλωδίου σύνδεσης:

Προστάτης κυψελίδων

1 x περίβλημα (βασική πλάκα/κόλυμμα)

1 x πλατίνα

2 x τεμάχια σφιγκτήρων καλωδίου

4 x τεμάχια βίδες με ροδέλα (για τους σφιγκτήρες καλωδίου)

3,0 x 14 mm

2 x τεμάχια βίδες (για το κουτί)

3,0 x 16 mm

Υπόδειξη:

Ο προστάτης κυψελίδων πρέπει να συναρμολογηθεί οπωσδήποτε αδιάβροχα και κότω από το κατάστρωμα!

Τα τεχνικά αναλυτικά στοιχεία του τύπου της ηλιακής σας μονόδας μπορείτε να τα βρείτε υπό το www.sunware.de

Οι ηλιακές μονάδες της SunWare δεν χρειάζονται συντήρηση!

Για να έχετε την ιδανική εκμετάλλευση της απόδοσης πρέπει η επιφάνια των μοντύλ να είναι ελεύθερη από ακαθαρσίες και αντικείμενα που ρίχνουν σκιές (ιδιαίτερα φύλλα και ακαθαρσίες γλάρων).

Μην χρησιμοποιείτε σε ενδεχόμενο καθαρισμό της επιφάνειας των μοντύλ καυστικά μέσα καθαρισμού ή αιχμηρά αντικείμενα!

Χρησιμοποιείτε μόνο νερό με λίγο απορρυπαντικό.

9 Σέρβις

Απευθυνθείτε σε τεχνικά προβλήματα αρχικά στην αντιπροσωπεία σας. Πολύ συχνά μπορεί να επιλυθούν ή να διασαφηνιστούν προβλήματα και δια τηλεφώνου.

Για να διευκολύνεται η διεκπεραίωση σε περίπτωση παραπόνων να έχετε τον αριθμό σειράς του προϊόντος σας και το γνήσιο τιμολόγιο στα χέρια σας.

Προτού αποστείλετε ένα μοντύλ ή ρυθμιστή φόρτισης στην SunWare ή στις αντιπροσωπείες της, αν έρθετε προηγουμένως σε επαφή μαζί μας!

Παρακαλούμε δείξτε κατανόηση ότι δεν αποδεχόμαστε παράπονα ή διαμαρτίες χωρίς το γνήσιο τιμολόγια.

Ο χρόνος εγγύησης για την παροχή απόδοσης όλων των ηλιακών μονάδων της SunWare ανέρχεται σε 3 χρόνια από το χρονικό σημείο της πώλησης στον αρχικό καταναλωτή ή αγοραστή.

Η SunWare θα αντικαταστήσει αυτή την απώλεια ισχύος σε επιδείνωση της παροχής ισχύος σε ηλιακές μονάδες πλέον των 10% της ονομαστικής ισχύος κάτσω από στάνταρ όρους τεστ (1.000W/qm, 25 °C, 1,5 AM), εφόσον ανάγεται αυτή η επιδείνωση σε σφάλματα υλικού η σε κατασκευαστικού λόγους.

Σε ηλιακές μονάδες δίχως πλαίσιο ανέρχεται η μέγιστη επιτρεπτή παραμόρφωση σε 3 cm pro 1 μέτρο μήκους μοντύλ. Τα μοντύλ πρέπει να συναρμολογηθούν με τέτοιο τρόπο ώστε αυτά να μην μπορούν να ταλαντώνονται.

Από την εγγύηση αποκλείονται βλάβες που ανάγονται σε ανορθόδοξες μετατροπές.

Ο χρόνος εγγύησης για όλα τα προϊόντα της SunWare GmbH & Co KG, ιδιαίτερα για ρυθμιστές φόρτισης και ψηφιακές ενδείξεις, ανέρχεται σε 2 χρόνια από το χρονικό σημείο πώλησης στον αρχικό καταναλωτή ή αγοραστή. Η παροχή εγγύησης περιλαμβάνει υλικά και εργατική αμοιβή.

Προϊόντα με σφάλματα, τα οποία επισκευάζονται, συμπληρώνονται ή αντικαθιστούνται σύμφωνα με τους όρους παροχής εγγύησης πρέπει να επιστραφούν με πληρωμένο το ναύλο στο σημείο πώλησης με την υποβολή της φωτοτυπίας τιμολογίου και της εγγυητικής κάρτας. Ο αριθμός σειράς πρέπει να προκύπτει ξεκάθαρα από το τιμολόγιο.

Αποκλείονται άλλες η περαιτέρω παροχές εγγύησης λόγω ενδεχόμενων μειώσεων ισχύος ή επακόλουθων ζημιών, ιδιαίτερα εκ των υστέρων βελτιώσεων ή αποζημίωσης.
