Marque	Neff
Modèle	T68FUV4L0
Type de produit	Επαγωγική εστία
Alimentation électrique	230 V, 50 Hz, κατηγορία προστασίας 1, σύνδεση με αγωγό προστασίας
Nombre de zones de cuisson	4 (επαγωγή)
Fonctions de sécurité	Αυτόματη απενεργοποίηση ασφαλείας, κλείδωμα για παιδιά, προστασία από υπερθέρμανση
Détection des casseroles	Ναι
Contient des aimants permanents	Ναι
Distance minimale pour implants électroniques	10 cm
Ventilation requise	Ναι, τηρήστε τις ελάχιστες αποστάσεις μεταξύ του επίπλου και του τοίχου
Montage au-dessus d'un tiroir	Ελάχιστη απόσταση 65 mm μεταξύ του πάγκου εργασίας και του συρταριού
Montage au-dessus d'un four	Ελάχιστη απόσταση 30 mm μεταξύ του πάγκου εργασίας και της πρόσοψης του φούρνου, 5 mm μεταξύ φούρνου και εστίας
Cordon d'alimentation inclus	Ναι, δυνατό μήκος έως 2,20 m (διαθέσιμο μέσω εξυπηρέτησης πελατών)
Accessoires fournis	Καλώδιο τροφοδοσίας, συσφιγκτήρας καλωδίου
Installation	Απευθύνεται σε εξουσιοδοτημένο ειδικό
Nettoyage	Υγρό πανί, αποφύγετε λειαντικά καθαριστικά
Utilisation	Μόνο σε σταθερό οικιακό περιβάλλον, όχι σε σκάφος ή όχημα
Garantie	Ακυρώνεται σε περίπτωση μη εξουσιοδοτημένης εγκατάστασης ή ανοίγματος

Συχνές ερωτήσεις - T68FUV4L0 NEFF

Πώς να εγκαταστήσετε την εστία;

Η εγκατάσταση πρέπει να γίνει από εξουσιοδοτημένο ειδικό. Ακολουθήστε τις οδηγίες τοποθέτησης, τηρήστε τις αποστάσεις εξαερισμού και τις οδηγίες ηλεκτρικής ασφάλειας.

Ποια είναι η ελάχιστη απόσταση μεταξύ απορροφητήρα και εστίας;

Η απόσταση πρέπει να είναι τουλάχιστον ίση με αυτή που αναφέρεται στις οδηγίες τοποθέτησης του απορροφητήρα.

Μπορώ να εγκαταστήσω την εστία πάνω από φούρνο άλλης μάρκας;

Ναι, αλλά πρέπει να χρησιμοποιήσετε μια ξύλινη πλάκα ατμού μεταξύ εστίας και φούρνου.

Τι να κάνω αν η οθόνη δείχνει U400;

Αυτό σημαίνει ότι η συσκευή δεν είναι σωστά συνδεδεμένη. Αποσυνδέστε τη συσκευή από το ρεύμα και ελέγξτε τη σύνδεση του καλωδίου τροφοδοσίας στο ηλεκτρικό δίκτυο.

Πώς να καθαρίσω την εστία;

Χρησιμοποιήστε ένα υγρό πανί και αποφύγετε λειαντικά καθαριστικά. Μη χρησιμοποιείτε καθαριστικό ατμού.

Ποια είναι η κατηγορία ηλεκτρικής προστασίας της συσκευής;

Η συσκευή είναι κατηγορίας προστασίας 1 και πρέπει να χρησιμοποιείται μόνο με πρίζα με αγωγό προστασίας.

Η συσκευή περιέχει μαγνήτες;

Ναι, η συσκευή περιέχει μόνιμους μαγνήτες. Άτομα με ηλεκτρονικά εμφυτεύματα (βηματοδότες, αντλίες ινσουλίνης) πρέπει να τηρούν ελάχιστη απόσταση 10 cm.

Μπορώ να χρησιμοποιήσω τη συσκευή σε σκάφος ή όχημα;

Όχι, η συσκευή δεν πρέπει ποτέ να χρησιμοποιείται σε σκάφος ή όχημα.

Ποιο είναι το μέγιστο μήκος του καλωδίου τροφοδοσίας;

Καλώδια τροφοδοσίας ρεύματος μήκους έως 2,20 m είναι διαθέσιμα από το τμήμα εξυπηρέτησης πελατών.

Πώς να εξασφαλίσω καλό αερισμό της εστίας;

Τηρήστε μια ελάχιστη απόσταση μεταξύ του πίσω μέρους του επίπλου και του τοίχου της κουζίνας. Εάν χρειάζεται, δημιουργήστε ανοίγματα στο πάνω μέρος πίσω από το έπιπλο ή στο πίσω μέρος.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ T68FUV4L0 NEFF

■ Διαβάστε προσεκτικά αυτές τις οδηγίες.
■ Μόνο ένας αδειούχος τεχνικός επιτρέπεται να συνδέσει τη συσκευή.
■ Μια λάθος εγκατάσταση, άνοιγμα της συσκευής, σύνδεση ή συναρμολόγηση οδηγεί σε απώλεια της ισχύος της εγγύησης του προϊόντος.
■ Πριν την πραγματοποίηση οποιασδήποτε εργασίας, διακόψτε την παροχή ρεύματος.
Εξασφαλίστε μετά την εγκατάσταση, ότι ο χρήστης δεν έχει καμία πρόσβαση στα ηλεκτρικά εξαρτήματα.
■ Μη χρησιμοποιήσετε ποτέ αυτή τη συσκευή σε βάρκες ή οχήματα.

!

Ασφαλής συναρμολόγηση

Προσέξτε αυτές τις υποδείξεις ασφαλείας, όταν συναρμολογείτε τη συσκευή.

Μόνο σε περίπτωση εξειδικευμένης εγκατάστασης σύμφωνα με τις οδηγίες συναρμολόγησης εξασφαλίζεται η ασφάλεια κατά τη χρήση. Ο εγκαταστάτης είναι υπεύθυνος για την άψογη λειτουργία στο μέρος τοποθέτησης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Κίνδυνος: Μαγνητισμός!

Η συσκευή περιέχει μόνιμους μαγνήτες. Αυτοί μπορούν να επηρεάσουν αρνητικά τα ηλεκτρονικά στοιχεία εμφύτευσης, π.χ. βηματοδότες καρδιάς ή αντλίες ινσουλίνης.

Οι φορείς ηλεκτρονικών στοιχείων εμφύτευσης πρέπει να τηρούν μια ελάχιστη απόσταση 10 cm από τη συσκευή.

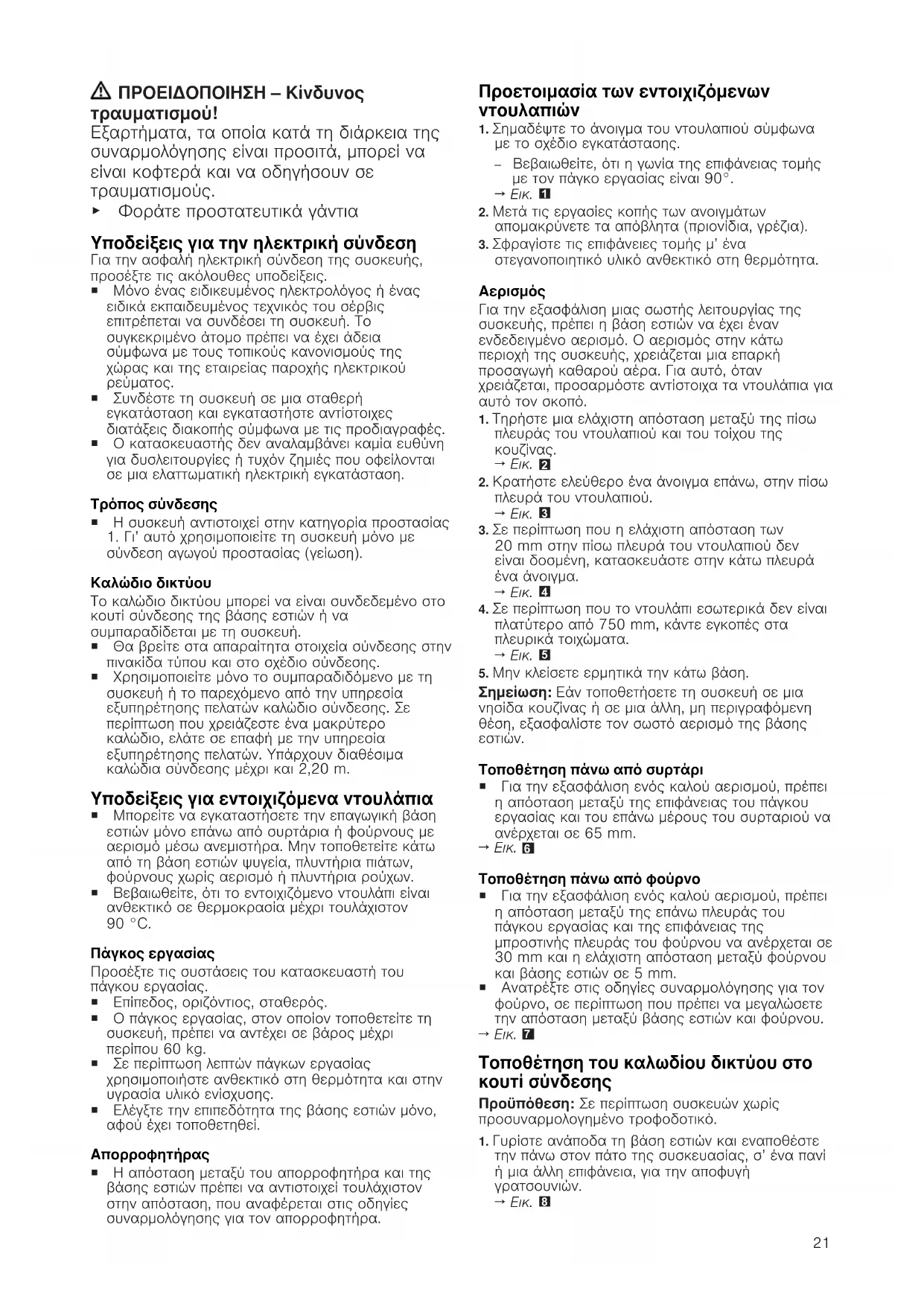

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Κίνδυνος τραυματισμού!

Εξαρτήματα, τα οποία κατά τη διάρκεια της συναρμολόγησης είναι προσιτά, μπορεί να είναι κοφτερά και να οδηγήσουν σε τραυματισμούς.

▶ Φοράτε προστατευτικά γάντια

Υποδείξεις για την ηλεκτρική σύνδεση

Για την ασφαλή ηλεκτρική σύνδεση της συσκευής, προσέξτε τις ακόλουθες υποδείξεις.

Μόνο ένας ειδικευμένος ηλεκτρολόγος ή ένας ειδικά εκπαιδευμένος τεχνικός του σέρβις επιτρέπεται να συνδέσει τη συσκευή. Το συγκεκριμένο άτομο πρέπει να έχει άδεια σύμφωνα με τους τοπικούς κανονισμούς της χώρας και της εταιρείας παροχής ηλεκτρικού ρεύματος.
■ Συνδέστε τη συσκευή σε μια σταθερή εγκατάσταση και εγκαταστήστε αντίστοιχες διατάξεις διακοπής σύμφωνα με τις προδιαγραφές.
Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για δυολειτουργίες ή τυχόν ζημιές που οφείλονται σε μια ελαττωματική ηλεκτρική εγκατάσταση.

Τρόπος σύνδεσης

■ Η συσκευή αντιστοιχεί στην κατηγορία προστασίας 1. Γι' αυτό χρησιμοποιείτε τη συσκευή μόνο με σύνδεση αγωγού προστασίας (γείωση).

Καλώδιο δικτύου

Το καλώδιο δικτύου μπορεί να είναι συνδεδεμένο στο κουτί σύνδεσης της βάσης εστιών ή να συμπαραδίδεται με τη συσκευή.

• Θα βρείτε στα απαραίτητα στοιχεία σύνδεσης στην πινακίδα τύπου και στο σχέδιο σύνδεσης.
  Χρησιμοποιείτε μόνο το συμπαραδιδόμενο με τη συσκευή ή το παρεχόμενο από την υπηρεσία εξυπηρέτησης πελατών καλώδιο σύνδεσης. Σε περίπτωση που χρειάζεστε ένα μακρύτερο καλώδιο, ελάτε σε επαφή με την υπηρεσία εξυπηρέτησης πελατών. Υπάρχουν διαθέσιμα καλώδια σύνδεσης μέχρι και 2,20 m.

Υποδείξεις για εντοιχιζόμενα ντουλάπια

■ Μπορείτε νὰ εγκαταστήσετε την επαγωγική βάση εστιών μόνο επάνω από συρτάρια ή φούρνους με αερισμό μέσω ανεμιστήρα. Μην τοποθετείτε κάτω από τη βάση εστιών ψυγεία, πλυντήρια πιάτων, φούρνους χωρίς αερισμό ή πλυντήρια ρούχων.

■ Βεβαιωθείτε, ότι το εντοιχιζόμενο ντουλάπι είναι ανθεκτικό σε θερμοκρασία μέχρι τουλάχιοτον 90 °C.

Πάγκος εργασίας

Προσέξτε τις συστάσεις του κατασκευαστή του πάγκου εργασίας.

■ Επίπεδος, οριζόντιος, σταθερός.
- Ο πάγκος εργασίας, στον οποίον τοποθετείτε τη συσκευή, πρέπει να αντέχει σε βάρος μέχρι περίπου 60 kg.
■ Σε περίπτωσή λεπτών πάγκων εργασίας χρησιμοποιήστε ανθεκτικό στη θερμότητα και στην υγρασία υλικό ενίσχυσης.
■ Ελέγξτε την επιπεδότητα της βάσης εστιών μόνο, αφού έχει τοποθετηθεί.

Απορροφητήρας

■ Η απόσταση μεταξύ του απορροφητήρα και της βάσης εστιών πρέπει να αντιστοιχεί τουλάχιστον στην απόσταση, που αναφέρεται στις οδηγίες συναρμολόγησης για τον απορροφητήρα.

Προετοιμασία των εντοιχιζόμενων ντουλαπιών

1. Σημαδέψτε το άνοιγμα του ντουλαπιού σύμφωνα με το σχέδιο εγκατάστασης.

2. Βεβαιωθείτε, ότι η γωνία της επιφάνειας τομής με τον πάγκο εργασίας είναι 90°.
   → EIK. 1

3. Μετά τις εργασίες κοπής των ανοιγμάτων απομακρύνετε τα απόβλητα (πριονίδια, γρέζια).

4. Σφραγίστε τις επιφάνειες τομής μ' ένα στεγανοποιητικό υλικό ανθεκτικό στη θερμότητα.

5. Μετά τις εργασίες κοπής των ανοιγμάτων απομακρύνετε τα απόβλητα (πριονίδια, γρέζια).

6. Σφραγίστε τις επιφάνειες τομής μ' ένα στεγανοποιητικό υλικό ανθεκτικό στη θερμότητα.

Αερισμός

Για την εξασφάλιση μιας σωστής λειτουργίας της συσκευής, πρέπει η βάση εστιών να έχει έναν ενδεδειγμένο αερισμό. Ο αερισμός στην κάτω περιοχή της συσκευής, χρειάζεται μια επαρκή προσαγωγή καθαρού αέρα. Για αυτό, όταν χρειάζεται, προσαρμόστε αντίστοιχα τα ντουλάπια για αυτό τον σκοπό.

1. Τηρήστε μια ελάχιστη απόσταση μεταξύ της πίσω πλευράς του ντουλαπιού και του τοίχου της κουζίνας.
   → EIK. 2

2. Κρατήστε ελεύθερο ένα άνοιγμα επάνω, στην πίσω πλευρά του ντουλαπιού.

→ EIK. 3

1. Σε περίπτωση που η ελάχιστη απόσταση των 20 mm στην πίσω πλευρά του ντουλαπιού δεν είναι δοσμένη, κατασκευάστε στην κάτω πλευρά ένα άνοιγμα.

→ EIK. 4

1. Σε περίπτωση που το ντουλάπι εσωτερικά δεν είναι πλατύτερο από 750 mm, κάντε εγκοπές στα πλευρικά τοιχώματα.

→ EIK. 5

1. Μην κλείσετε ερμητικά την κάτω βάση.

Σημείωση: Εάν τοποθετήσετε τη συσκευή σε μια νησίδα κουζίνας ή σε μια άλλη, μη περιγραφόμενη θέση, εξασφαλίστε τον ωστό αερισμό της βάσης εστιών.

Τοποθέτηση πάνω από συρτάρι

Για την εξασφάλιση ενός καλού αερισμού, πρέπει η απόσταση μεταξύ της επιφάνειας του πάγκου εργασίας και του επάνω μέρους του συρταριού να ανέρχεται σε 65 mm.

→ EIK. 6

Τοποθέτηση πάνω από φούρνο

Για την εξασφάλιση ενός καλού αερισμού, πρέπει η απόσταση μεταξύ της επάνω πλευράς του πάγκου εργασίας και της επιφάνειας της μπροστινής πλευράς του φούρνου να ανέρχεται σε 30 mm και η ελάχιστη απόσταση μεταξύ φούρνου και βάσης εστιών σε 5 mm.

Ανατρέξτε στις οδηγίες συναρμολόγησης για τον φούρνο, σε περίπτωση που πρέπει να μεγαλώσετε την απόσταση μεταξύ βάσης εστιών και φούρνου.

→ EIK. 7

Τοποθέτηση του καλωδίου δικτύου στο κουτί σύνδεσης

Προϋπόθεση: Σε περίπτωση συσκευών χωρίς προσυναρμολογημένο τροφοδοτικό.

1. Γυρίστε ανάποδα τη βάση εστιών και εναποθέστε την πάνω στον πάτο της συσκευασίας, σ' ένα πανί ή μια άλλη επιφάνεια, για την αποφυγή γρατσουνιών.

→ EIK. 8

1. Ανασηκώστε το καπάκι του κουτιού σύνδεσης με τη βοήθεια ενός κατσαβίδιού.

→ EIK. 9

1. Λύστε τη βίδα στερέωσης και ανασηκώστε τον οφιγκτήρα εὐκαμπτου σωλήνα με τη βοήθεια ενός κατσαβιδιού.

→ EIK. 10

1. Συνδέστε στο κουτί σύνδεσης μόνο σύμφωνα με την εικόνα:

→ EIK. 11
- BN: Καφέ
- BU: Μπλε
- GN/YE: Κίτρινο και Πράσινο
- BK: Μαύρο
- GY: Γκρι

Σημείωση: Εάν πραγματοποιήσετε τη σύνδεση σύμφωνα με το διάγραμμα σύνδεσης 2L/2N, αλλάξτε τη διάταξη των γεφυρών αντίστοιχα με το διάγραμμα.

1. Μετά τη σύνδεση των καλωδίων, οφίξτε τις βίδες στο κουτί σύνδεσης.
2. Στερεώστε το καλώδιο δικτύου με τον οφιγκτήρα εύκαμπτου σωλήνα και σφίξτε τη βίδα στερέωσης.

→ EIK. 12

1. Περάστε τα καλώδια στη μεσαία περιοχή του κουτιού σύνδεσης. Κλείστε το καπάκι του κουτιού σύνδεσης.
2. Όταν το καλώδιο δικτύου παρεμβάλλεται στο συρτάρι, στερεώστε το με το συνημμένο δεματικό καλωδίου στην κάτω πλευρά της βάσης εστιών.

→ EIK. 13

Τοποθέτηση της βάσης εστιών

1. Προσαρμόστε τη βάση εστιών στο μπροστινό τμήμα της θέσης τοποθέτησης.
   → EIK. 14
2. Τοποθετήστε τη βάση εστιών στο άνοιγμα.
   → EIK. 15
3. Στους επενδυμένους με πλακίδια πάγκους εργασίας στεγανοποιήστε τους αρμούς των πλακιδίων με καυτσούκ σιλικόνης.

Σημείωση: Μην τοακίσετε ή μη μαγκώσετε το καλώδιο σύνδεσης και κρατήστε το μακριά από κοφτερές ακμές και καυτά μέρη.

Σύνδεση της συσκευής

Προϋπόθεση: Προσέξτε τα στοιχεία σύνδεσης που βρίσκονται στην πινακίδα τύπου.

1. Σύνδεση μόνο σύμφωνα με το διάγραμμα σύνδεσης:

→ EIK. 16, → EIK. 17
- BN: Καφέ
- BU: Μπλε
- GN/YE: Κίτρινο και Πράσινο
- BK: Μαύρο
- GY: Γκρι

Σημείωση: Ανάλογα με τον τρόπο σύνδεσης πρέπει ενδεχομένως να αλλάξετε τη διάταξη των παραδιδόμενων από το εργοστάσιο κλιπ. Γι' αυτό πρέπει ενδεχομένως να κοντύνετε τα κλιπ και να αφαιρέσετε τη μόνωση, για να τοποθετήσετε ένα κλιπ, που συνδέει δύο καλώδια.

1. Έλεγχος της ετοιμότητας λειτουργίας: Όταν στην ένδειξη της συσκευής εμφανίζεται 4408 E0513 E, δεν είναι σωστά συνδεδεμένη. Αποσυνδέστε τη συσκευή από την παροχή ρεύματος και ελέγξτε τη σύνδεση του ηλεκτρικού καλωδίου στο δίκτυο ρεύματος.

Ειδικοί συνδυασμοί

Εάν τοποθετήσετε τη βάση εστιών επάνω από έναν φούρνο μιας άλλης μάρκας, χρησιμοποιήστε έναν ενδιάμεσο πάτο από ξύλο.

→ EIK. 18

Αποσυναρμολόγηση της συσκευής ΠΡΟΣΟΧΗ!

Εργαλεία μπορούν να προξενήσουν ζημιά στη συσκευή.

▶ Μην αποσπάσετε ποτέ τη συσκευή από επάνω.

1. Αποσυνδέστε τη συσκευή από το δίκτυο του ρεύματος.
2. Σπρώξτε από κάτω τη βάση εστιών προς τα έξω.
