ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 55LM610C LG

www.lg.com ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ Πριν θέσετε σε λειτουργία τη συσκευή, διαβάστε προσεκτικά το παρόν εγχειρίδιο και φυλάξτε το σε ασφαλές μέρος για μελλοντική αναφορά. LS669* CS669* LM610* LS679* ΤΗΛΕΟΡΑΣΗ LED LCD / ΤΗΛΕΟΡΑΣΗ LCD2 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ENG

26 ΑΝΤΙΜΕΤΩΠΙΣΗΠΡΟΒΛΗΜΑΤΩΝ 27 ΠΡΟΔΙΑΓΡΑΦΕΣ 30 ΚΩΔΙΚΟΙΥΠΕΡΥΘΡΩΝ 31 ΡΥΘΜΙΣΗΕΞΩΤΕΡΙΚΗΣΜΟΝΑΔΑΣ

31 Ρύθμιση RS-232C 31 Τύπος βύσματος: D-Sub 9 ακίδων, αρσενικό 31 Διαμορφώσεις RS-232C 32 Πρωτόκολλα επικοινωνίας 32 Λίστα αναφοράς εντολών 33 Πρωτόκολλο εκπομπής/λήψης 3 ΑΔΕΙΕΣΧΡΗΣΗΣ 3 ΣΗΜΕΙΩΣΗΓΙΑΤΟΛΟΓΙΣΜΙΚΟ ΑΝΟΙΧΤΟΥΚΩΔΙΚΑ 4 ΟΔΗΓΙΕΣΣΧΕΤΙΚΑΜΕΤΗΝΑΣΦΑΛΕΙΑ

4 - Παρακολούθηση εικόνων 3D (μόνο

σε μοντέλα 3D) 6 ΔΙΑΔΙΚΑΣΙΑΕΓΚΑΤΑΣΤΑΣΗΣ 6 ΣΥΝΑΡΜΟΛΟΓΗΣΗΚΑΙΠΡΟΕΤΟΙΜΑΣΙΑ 6 Αφαίρεση συσκευασίας 8 Προαιρετικά εξαρτήματα 9 Εξαρτήματα και κουμπιά 11 Ανύψωση και μετακίνηση της

12 Εγκατάσταση της τηλεόρασης

12 - Τοποθέτηση της βάσης

13 - Όταν δεν χρησιμοποιείται επιτραπέζια

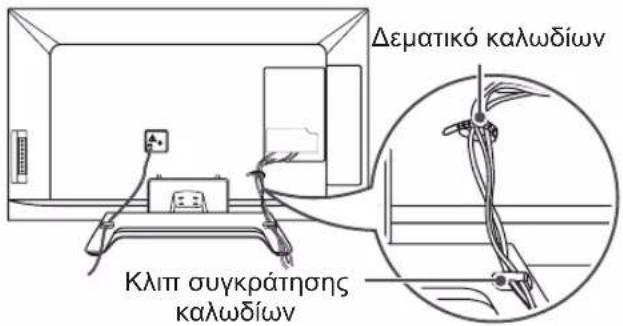

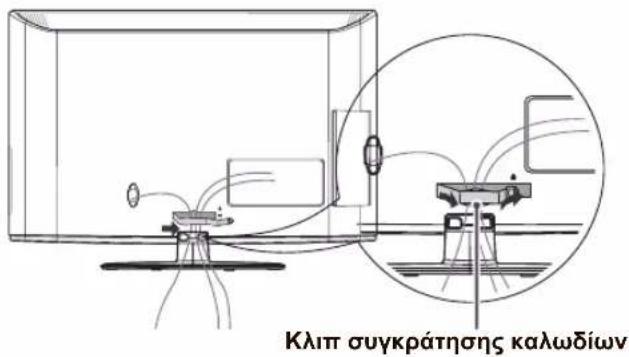

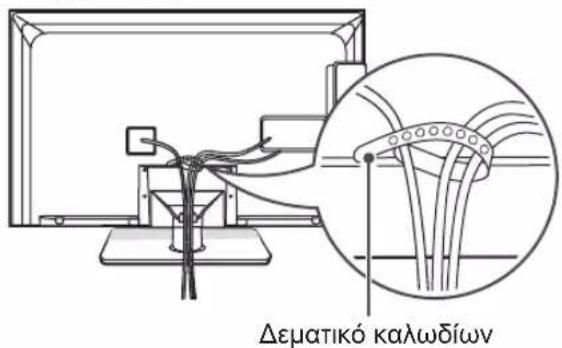

14 - Τακτοποίηση καλωδίων

15 - Επιτραπέζια τοποθέτηση

16 - Επιτοίχια τοποθέτηση

18 ΔΗΜΙΟΥΡΓΙΑΣΥΝΔΕΣΕΩΝ 18 Σύνδεση κεραίας 19 Σύνδεση HDMI 19 Σύνδεση DVI σε HDMI 20 Σύνδεση RGB-PC 20 Ρύθμιση RS-232C 20 Σύνδεση Component 21 Σύνδεση Composite 21 Σύνδεση κεραίας

21 - Ψηφιακή οπτική σύνδεση ήχου

22 Σύνδεση σε συσκευή USB 22 Σύνδεση ακουστικών 22 Σύνδεση σε μονάδα CI 23 Σύνδεση Euro Scart 24 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ 26 ΣΥΝΤΗΡΗΣΗ 26 Καθαρισμός της τηλεόρασης

26 - Οθόνη, πλαίσιο, έπιπλο και βάση

26 - Καλώδιο τροφοδοσίας

Αν αγνοήσετε το προειδοποιητικό μήνυμα, υπάρχει κίνδυνος σοβαρού τραυματισμού, ατυχήματος ή θανάτου.

Αν αγνοήσετε το μήνυμα προσοχής, υπάρχει κίνδυνος να τραυματιστείτε ελαφρά ή να υποστεί ζημιά το προϊόν.

Η σημείωση σας διευκολύνει στην κατανόηση της ασφαλούς χρήσης του προϊόντος. Προτού χρησιμοποιήσετε το προϊόν, διαβάστε προσεκτικά τη σημείωση. ΠΙΝΑΚΑΣΠΕΡΙΕΧΟΜΕΝΩΝ3 ΑΔΕΙΕΣ ΧΡΗΣΗΣ / ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΟ ΛΟΓΙΣΜΙΚΟ ΑΝΟΙΧΤΟΥ ΚΩΔΙΚΑ ENG

ΑΔΕΙΕΣΧΡΗΣΗΣ Οι υποστηριζόμενες άδειες χρήσης ενδέχεται να διαφέρουν, ανάλογα με το μοντέλο. Για περισσότερες πληροφορίες σχετικά με τις άδειες χρήσης, επισκεφθείτε τη διεύθυνση www.lg.com. Κατασκευάστηκε με την άδεια της Dolby Laboratories. Η ονομασία "Dolby" και το σύμβολο διπλού "D" είναι εμπορικά σήματα της Dolby Laboratories. Η ονομασία HDMI, το λογότυπο HDMI και η ονομασία High-Definition Multimedia Interface είναι εμπορικά σήματα ή σήματα κατατεθέντα της HDMI Licensing LLC. ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ ΒΙΝΤΕΟ DIVX: Το DivX® είναι μια ψηφιακή μορφή βίντεο που δημιουργήθηκε από την DivX, LLC, μια θυγατρική της Rovi Corporation. Η συγκεκριμένη συσκευή είναι μια εγκεκριμένη συσκευή αναπαραγωγής βίντεο DivX που φέρει επίσημη πιστοποίηση από την DivX (DivX Certified®). Για περισσότερες πληροφορίες και εργαλεία λογισμικού για τη μετατροπή αρχείων σε βίντεο DivX, επισκεφθείτε την τοποθεσία divx.com. ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΒΙΝΤΕΟ DIVX ΚΑΤ' ΑΠΑΙΤΗΣΗ: Αυτή η συσκευή με πιστοποίηση DivX (DivX Certified®) θα πρέπει να δηλωθεί, προκειμένου να είναι δυνατή η αναπαραγωγή ταινιών DivX που έχετε αγοράσει κατ' απαίτηση (VOD). Για να αποκτήσετε τον κωδικό δήλωσης, μεταβείτε στην ενότητα βίντεο DivX κατ' απαίτηση (VOD), στο μενού ρύθμισης της συσκευής σας. Για να μάθετε περισσότερα σχετικά με την ολοκλήρωση της διαδικασίας δήλωσης, μεταβείτε στη διεύθυνση vod. divx.com. "Συσκευή με πιστοποίηση DivX® για την αναπαραγωγή βίντεο DivX® έως και HD 1080p, συμπεριλαμβανομένου του συνδρομητικού περιεχομένου." "Οι ονομασίες DivX®, DivX Certified® και τα σχετικά λογότυπα είναι εμπορικά σήματα της Rovi Corporation ή των θυγατρικών της και χρησιμοποιούνται κατόπιν αδείας." "Καλύπτεται από ένα ή περισσότερα από τα ακόλουθα διπλώματα ευρεσιτεχνίας στις

Για τη λήψη του πηγαίου κώδικα που διέπεται από τις άδειες χρήσης GPL, LGPL, MPL και άλλες άδειες χρήσης ανοιχτού κώδικα, ο οποίος περιλαμβάνεται στο προϊόν, επισκεφτείτε τη διεύθυνση http:// opensource.lge.com. Εκτός από τον πηγαίο κώδικα, διατίθενται προς λήψη όλοι οι αναφερόμενοι όροι αδειών χρήσης, οι αποποιήσεις εγγυήσεων και οι σημειώσεις πνευματικών δικαιωμάτων. Η LG Electronics παρέχει επίσης τον ανοιχτό κώδικα σε CD-ROM έναντι αντιτίμου που καλύπτει το κόστος της διανομής (όπως το κόστος του μέσου εγγραφής, την αποστολή και την παράδοση) κατόπιν υποβολής αιτήματος μέσω e-mail στη διεύθυνση opensource@lge.com. Αυτή η προσφορά ισχύει για περίοδο τριών (3) ετών από την ημερομηνία αγοράς του προϊόντος.4 ΟΔΗΓΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑENG

Παρακολούθησηεικόνων3D(μόνοσεμοντέλα3D) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Περιβάλλονπροβολής

Χρόνος προβολής - Κατά την παρακολούθηση περιεχομένου 3D, κάντε διαλλείματα 5 - 15 λεπτών κάθε ώρα. Η παρακο-λούθηση περιεχομένου 3D για μεγάλο χρονικό διάστημα μπορεί να προκαλέσει πονοκέφαλο, ζαλά-δα, κούραση ή πόνο στα μάτια.Άτομαμεκρίσειςφωτοευαισθησίαςήχρόνιεςπαθήσεις

Ορισμένοι χρήστες μπορεί να παρουσιάσουν κρίση ή άλλα αφύσικα συμπτώματα, όταν εκτίθενται σε φως που αναβοσβήνει ή σε συγκεκριμένα μοτίβα περιεχομένου 3D.

Μην παρακολουθείτε βίντεο 3D, εάν νιώθετε ναυτία, είστε έγκυος ή/και πάσχετε από χρόνια αρρώστεια, όπως επιληψία, καρδιακές διαταραχές ή υπέρταση κ.λπ.

Το περιεχόμενο 3D δεν συνιστάται για όσους πάσχουν από στερεοσκοπική τυφλότητα ή στερεοσκοπική ανωμαλία. Μπορεί να δείτε διπλά είδωλα ή να νιώσετε δυσφορία κατά την παρακολούθηση.

Εάν πάσχετε από στραβισμό, αμβλυωπία (ασθενή όραση) ή αστιγματισμό, μπορεί να έχετε πρόβλημα στην αντίληψη βάθους και να κουραστείτε εύκολα λόγω διπλών ειδώλων. Συνιστάται να κάνετε συχνότερα διαλλείματα από ό,τι ο μέσος ενήλικας.

Εάν η όρασή σας διαφέρει μεταξύ του δεξιού και του αριστερού οφθαλμού, ελέγξτε την όρασή σας προτού παρακολουθήσετε περιεχόμενο 3D.Συμπτώματαγιαταοποίααπαιτείταιδιακοπήήαποχήαπότηνπαρακολούθησηπεριεχομένου3D

Μην παρακολουθείτε περιεχόμενο 3D, όταν νιώθετε κουρασμένοι λόγω αϋπνίας, υπερβολικής εργασίας ή κατανάλωσης αλκοόλ.

Όταν νιώθετε τα συμπτώματα αυτά, διακόψτε τη χρήση/παρακολούθηση περιεχομένου 3D και ξεκουραστείτε αρκετά, έως ότου τα συμπτώματα υποχωρήσουν. - Συμβουλευτείτε το γιατρό σας εάν τα συμπτώματα επιμένουν. Τα συμπτώματα μπορεί να περιλαμ-βάνουν πονοκέφαλο, πόνο στα μάτια, ζαλάδα, ναυτία, αίσθημα παλμών, συσκότιση, δυσφορία, δι-πλό είδωλο, οπτική ενόχληση ή κούραση. ΟΔΗΓΙΕΣΣΧΕΤΙΚΑΜΕΤΗΝΑΣΦΑΛΕΙΑ Προτού χρησιμοποιήσετε τη συσκευή, διαβάστε προσεκτικά τις οδηγίες σχετικά με την ασφάλεια.5 ΟΔΗΓΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ ENG

Απόσταση προβολής - Όταν παρακολουθείτε περιεχόμενο 3D, να διατηρείτε απόσταση τουλάχιστον διπλάσια από το δια- γώνιο μήκος της οθόνης. Εάν νιώσετε δυσφορία κατά την παρακολούθηση περιεχομένου 3D, απο- μακρυνθείτε περισσότερο από την τηλεόραση. Ηλικίαπαρακολούθησης

Νήπια/παιδιά - Απαγορεύεται η χρήση/παρακολούθηση περιεχομένου 3D σε παιδιά μικρότερα των 5 ετών. - Παιδιά κάτω των 10 ετών μπορεί να αντιδράσουν υπερβολικά και να παρουσιάσουν υπερδιέγερση, επειδή η όρασή τους αναπτύσσεται (για παράδειγμα: προσπαθούν να αγγίξουν την οθόνη ή επι- χειρούν να πηδήξουν μέσα στην οθόνη). Χρειάζεται ειδική παρακολούθηση και ιδιαίτερη προσοχή, όταν τα παιδιά παρακολουθούν περιεχόμενο 3D. - Τα παιδιά παρουσιάζουν μεγαλύτερη διόφθαλμη ανομοιότητα σε παρουσιάσεις 3D απ’ ό,τι οι ενήλι- κες, επειδή η απόσταση μεταξύ των ματιών είναι μικρότερη από ό,τι στους ενήλικες. Συνεπώς, αντι- λαμβάνονται μεγαλύτερο στερεοσκοπικό βάθος από ό,τι οι ενήλικες για την ίδια εικόνα 3D.

- Έφηβοι κάτω των 19 ετών μπορεί να επιδείξουν ευαισθησία λόγω διέγερσης από το φως σε περιε- χόμενο 3D. Συμβουλέψτε τους να μην παρακολουθούν περιεχόμενο 3D για μεγάλο χρονικό διάστη- μα όταν είναι κουρασμένοι.

Ηλικιωμένοι - Οι ηλικιωμένοι μπορεί να αντιληφθούν σε μικρότερο βαθμό τα εφέ 3D σε σύγκριση με τους νέους. Μην κάθεστε πιο κοντά στην τηλεόραση από τη συνιστώμενη απόσταση. Προφυλάξειςκατάτηχρήσηγυαλιών3D

Φροντίστε να χρησιμοποιείτε γυαλιά 3D της LG. Διαφορετικά, δεν θα μπορείτε να παρακολουθήσετε σωστά βίντεο 3D.

Μην χρησιμοποιείτε γυαλιά 3D αντί για τα κανονικά σας γυαλιά, τα γυαλιά ηλίου ή προστατευτικά γυαλιά.

Η χρήση τροποποιημένων γυαλιών 3D μπορεί να κουράσει τα μάτια ή να παραμορφώσει την εικόνα.

Μην φυλάτε τα γυαλιά 3D σε μέρος όπου αναπτύσσονται εξαιρετικά υψηλές ή χαμηλές θερμοκρασίες. Μπορεί να παραμορφωθούν.

Τα γυαλιά 3D είναι εύθραυστα και γρατζουνίζονται εύκολα. Χρησιμοποιείτε πάντα ένα μαλακό, καθαρό κομμάτι πανί για το σκούπισμα των φακών. Μην γρατζουνάτε τους φακούς των γυαλιών 3D με αιχμηρά αντικείμενα και μην τους καθαρίζετε/σκουπίζετε με χημικές ουσίες.6 ΔΙΑΔΙΚΑΣΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ / ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΙΑENGΕΛΛΗΝΙΚΑ yΗ εικόνα μπορεί να διαφέρει από την τηλεόρασή σας. yΟι ενδείξεις OSD (On Screen Display) στην οθόνη της τηλεόρασής σας ενδέχεται να διαφέρουν ελαφρώς από αυτές που εμφανίζονται σε αυτό το εγχειρίδιο. yΤα διαθέσιμα μενού και οι επιλογές ενδέχεται να διαφέρουν, ανάλογα με την πηγή εισόδου ή το μοντέλο προϊόντος που χρησιμοποιείτε. yΣτο μέλλον, ενδέχεται να προστεθούν νέες λειτουργίες σε αυτή την τηλεόραση. yΗ τηλεόραση μπορεί να τεθεί σε κατάσταση αναμονής, για να μειωθεί η κατανάλωση ενέργειας. Η τηλεόραση πρέπει να απενεργοποιείται, εάν δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, για την εξοικονόμηση ενέργειας. yΗ ενέργεια που καταναλώνεται κατά τη χρήση μπορεί να ελαττωθεί σημαντικά, αν μειώσετε το επίπεδο φωτεινότητας της οθόνης, με αποτέλεσμα να μειώσετε και τα συνολικά έξοδα λειτουργίας. ΔΙΑΔΙΚΑΣΙΑΕΓΚΑΤΑΣΤΑΣΗΣ

Ανοίξτε τη συσκευασία και βεβαιωθείτε ότι περιλαμβάνονται όλα τα εξαρτήματα. Προσαρμόστε τη βάση στην τηλεόραση. Συνδέστε μια εξωτερική συσκευή στην τηλεόραση. Βεβαιωθείτε ότι η σύνδεση δικτύου είναι διαθέσιμη. Mπορείτε να χρησιμοποιήσετε τις λειτουργίες δικτύου της τηλεόρασης μόνο όταν υπάρχει σύνδεση δικτύου. (Μόνο για τα μοντέλα 32/42/47LS669*, 32/42/47LS679*, 42/47/55LM610*) ΣΥΝΑΡΜΟΛΟΓΗΣΗΚΑΙΠΡΟΕΤΟΙΜΑΣΙΑ Αφαίρεσησυσκευασίας Ελέγξτε αν στη συσκευασία του προϊόντος περιλαμβάνονται τα παρακάτω εξαρτήματα. Αν λείπουν εξαρτήματα, επικοινωνήστε με τον τοπικό αντιπρόσωπο από τον οποίο αγοράσατε το προϊόν. Οι εικόνες σε αυτό το εγχειρίδιο ενδέχεται να διαφέρουν από το πραγματικό προϊόν και τα εξαρτήματα. yΓια λόγους ασφαλείας και για να διατηρηθεί η διάρκεια ζωής των προϊόντων, μην χρησιμοποιείτε μη εγκεκριμένα εξαρτήματα. yΟι ζημιές ή οι τραυματισμοί που οφείλονται στη χρήση μη εγκεκριμένων εξαρτημάτων δεν καλύπτονται από την εγγύηση. yΟρισμένα μοντέλα έχουν στην οθόνη μια λεπτή μεμβράνη που δεν πρέπει να αφαιρεθεί.

yΤα εξαρτήματα που παρέχονται μαζί με το προϊόν ενδέχεται να διαφέρουν, ανάλογα με το μοντέλο. yΤα τεχνικά στοιχεία του προϊόντος ή τα περιεχόμενα αυτού του εγχειριδίου ενδέχεται να αλλάξουν χωρίς προειδοποίηση, σε περίπτωση αναβάθμισης των λειτουργιών του προϊόντος. yΓια την καλύτερη δυνατή σύνδεση, τα βύσματα των καλωδίων HDMI και των συσκευών USB πρέπει να έχουν πάχος μικρότερο από 10 mm και πλάτος μικρότερο από 18 mm. Χρησιμοποιήστε μια επέκταση καλωδίου που υποστηρίζει USB 2.0, εάν το καλώδιο USB ή το USB memory stick δεν ταιριάζει στη θύρα USB της τηλεόρασής σας.

*A 10 mm*B 18 mm7 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΙΑ ENG

Τηλεχειριστήριοκαι μπαταρίες(AAA) (Ανατρέξτε στη σελ.24, 25) Εγχειρίδιοχρήστη Πανίκαθαρισμού (Ανάλογα με το μοντέλο) Χρησιμοποιήστε το, για να απομακρύνετε τη σκόνη από το έπιπλο. Προστατευτικόκάλυμμα (Μόνο για τα μοντέλα 32/42/47CS669*) (Ανατρέξτε στη σελ.13) Δεματικόκαλωδίων (Μόνο για τα μοντέλα 32/42/47LS669*, 32/42/47LS679*, 42/47/55LM610*) (Ανατρέξτε στη σελ.14) Καλώδιοτροφοδοσίας

8 EA, M4 x 20 (Ανατρέξτε στη σελ.12, 13) Βίδαεπιτραπέζιας τοποθέτησης 1EA (Μόνο για τα μοντέλα 32/42/47LS669*, 32/42/47LS679*, 32/42CS669*) (Ανατρέξτε στη σελ.15) Εσωτερικάστηρίγματα επιτοίχιαςτοποθέτησης 4EA (Μόνο για τα μοντέλα 32/42/47LS669*, 32/42/47LS679*, 42/47/55LM610*) (Ανατρέξτε στη σελ.17) Σώμαβάσης/Βάση

(Μόνο για τα μοντέλα 32/42/47LS669*, 32/42/47LS679*) (Ανατρέξτε στη σελ.12) Σώμαβάσης/Βάση

(Μόνο για τα μοντέλα 32/42/47CS669*) (Ανατρέξτε στη σελ.12) Σώμαβάσης/Βάση

(Μόνο για τα μοντέλα 42/47/55LM610*) (Ανατρέξτε στη σελ.13) ΓυαλιάCinema3D Ο αριθμός των γυαλιών 3D μπορεί να διαφέρει, ανά- λογα με το μοντέλο ή τη

(Μόνο για τα μοντέλα 42/47/55LM610*)8 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΙΑ ENG

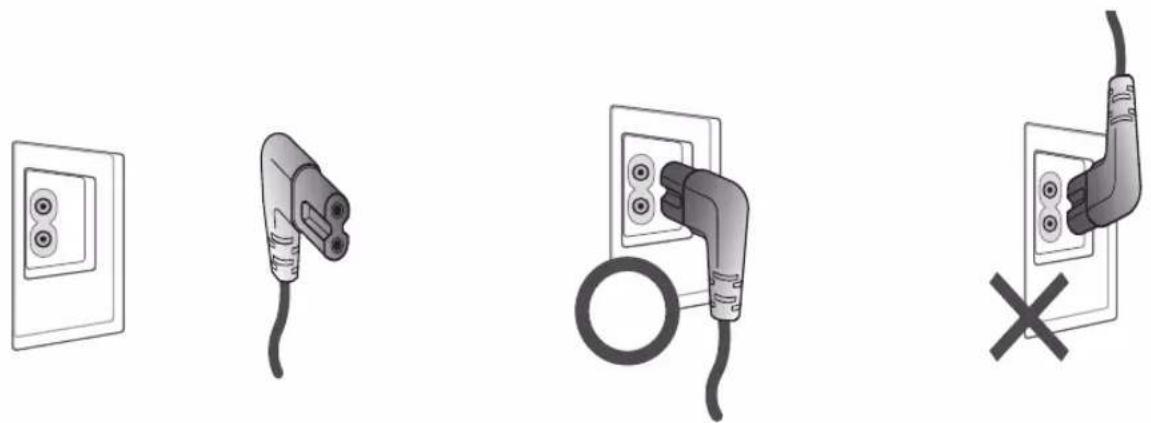

Οδηγός εγκατάστασης καλωδίου τροφοδοσίας - Αν το καλώδιο τροφοδοσίας που παρέχεται με την τηλεόραση είναι όπως αυτό στην παρακάτω εικόνα, βεβαιωθείτε πως το τοποθετείτε στη σωστή κατεύθυνση. Καλώδιο τροφοδοσίας Σωστό ΛάθοςTV Προαιρετικάεξαρτήματα Για τη βελτίωση της ποιότητας, τα προαιρετικά εξαρτήματα ενδέχεται να αλλάξουν ή να τροποποιηθούν χωρίς προειδοποίηση. Για να αγοράσετε αυτά τα εξαρτήματα, επικοινωνήστε με τον αντιπρόσωπό σας. Οι συσκευές αυτές λειτουργούν μόνο με συγκεκριμένα μοντέλα. AG-F2**, AG-F3**, AG-F4** Γυαλιά Cinema 3D Συμβατότητα 42/47/55LM610* 32/42/47LS669* 32/42/47LS679* 32/42/47CS669* AG-F2**, AG-F3**, AG-F4** Γυαλιά Cinema 3D

Το όνομα ή το σχέδιο του μοντέλου ενδέχεται να αλλάξει λόγω αναβάθμισης των λειτουργιών του προϊόντος ή αλλαγών στις συνθήκες ή τις πολιτικές του κατασκευαστή.9 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΙΑ ENG

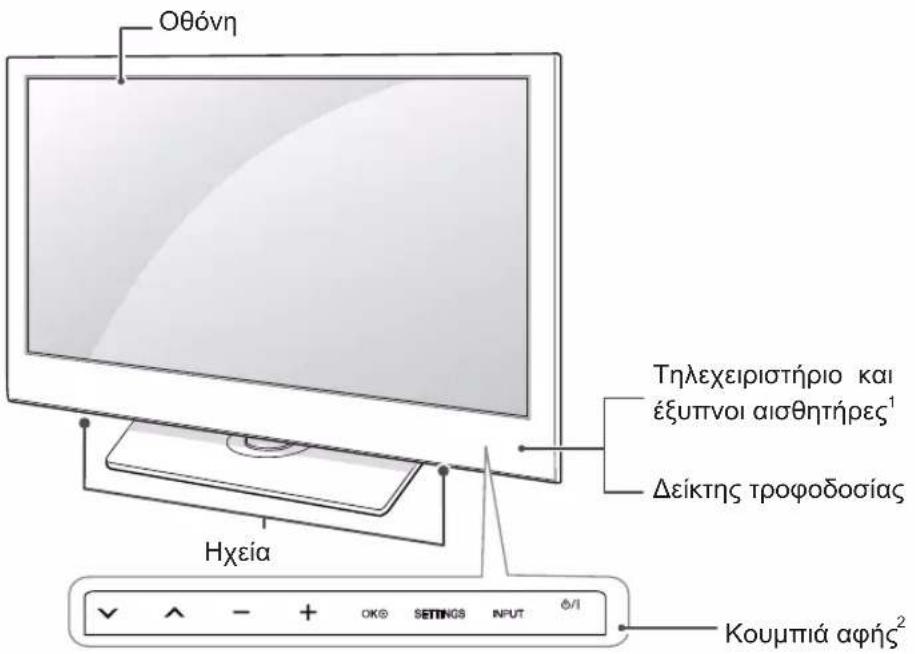

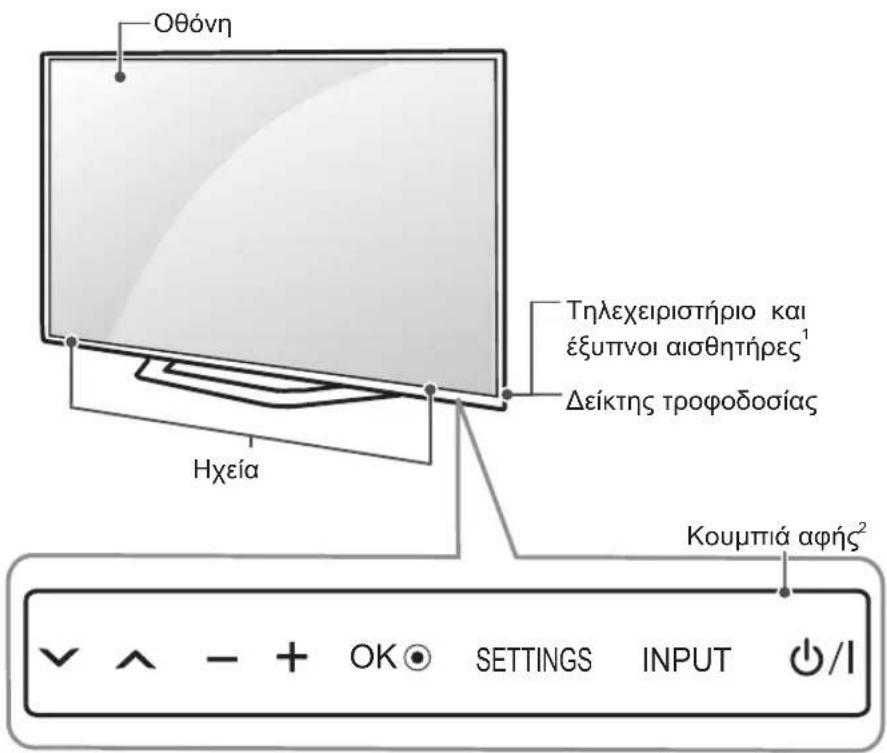

Εξαρτήματακαικουμπιά SETTINGS INPUT

Δείκτης τροφοδοσίας Τηλεχειριστήριο και έξυπνοι αισθητήρες

Μόνο για τα μοντέλα 32/42/47LS669*, 32/42/47LS679*, 42/47/55LM610* Kουμπιά Περιγραφή

Κύλιση στα αποθηκευμένα προγράμματα. Ρύθμιση του επιπέδου έντασης του ήχου. Ενεργοποίηση της επιλογής μενού που έχει επισημανθεί ή επιβεβαίωση μιας καταχώρησης.SETTINGS Πρόσβαση στο κύριο μενού ή αποθήκευση των επιλογών σας και έξοδος από τα μενού.INPUT Αλλαγή της πηγής εισόδου. / IΕνεργοποίηση ή απενεργοποίηση της τηλεόρασης. 1 Έξυπνος αισθητήρας - Προσαρμόζει την ποιότητα και τη φωτεινότητα της εικόνας ανάλογα με το περιβάλλον. 2 Κουμπί αφής- Μπορείτε να χρησιμοποιήσετε την επιθυμητή λειτουργία με το πάτημα του αντίστοιχου

Μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε την ενδεικτική λυχνία τροφοδοσίας, επιλέγοντας το στοιχείο ΕΠΙΛΟΓΗ στα κύρια μενού. Κουμπιά αφής

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΙΑ ENG

Μόνο για τα μοντέλα 32/42/47CS669*

Τηλεχειριστήριο και έξυπνοι αισθητήρες

Κύλιση στα αποθηκευμένα προγράμματα. Ρύθμιση του επιπέδου έντασης του ήχου. Ενεργοποίηση της επιλογής μενού που έχει επισημανθεί ή επιβεβαίωση μιας καταχώρησης.SETTINGS Πρόσβαση στο κύριο μενού ή αποθήκευση των επιλογών σας και έξοδος από τα μενού.INPUT Αλλαγή της πηγής εισόδου. / IΕνεργοποίηση ή απενεργοποίηση της τηλεόρασης. 1 Έξυπνος αισθητήρας - Προσαρμόζει την ποιότητα και τη φωτεινότητα της εικόνας ανάλογα με το περιβάλλον. 2 Κουμπί αφής- Μπορείτε να χρησιμοποιήσετε την επιθυμητή λειτουργία με το πάτημα του αντίστοιχου

Μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε την ενδεικτική λυχνία τροφοδοσίας, επιλέγοντας το στοιχείο ΕΠΙΛΟΓΗ στα κύρια μενού.11 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΙΑ ENG

Συνιστάται η μεταφορά της τηλεόρασης στην αρχική της συσκευασία.

Πριν από τη μετακίνηση ή την ανύψωση της τηλεόρασης, αποσυνδέστε το καλώδιο τροφοδοσίας και όλα τα καλώδια.

Κατά τη μεταφορά της τηλεόρασης, η οθόνη πρέπει να είναι στραμμένη προς την αντίθετη κατεύθυνση από εσάς για να μην προκληθεί ζημιά.

Κρατήστε σταθερά το επάνω και το κάτω μέρος του πλαισίου της τηλεόρασης. Μην κρατάτε το διαφανές τμήμα, το ηχείο ή το πλέγμα του ηχείου.

Για τη μεταφορά μεγάλων τηλεοράσεων, απαιτούνται τουλάχιστον 2 άτομα.

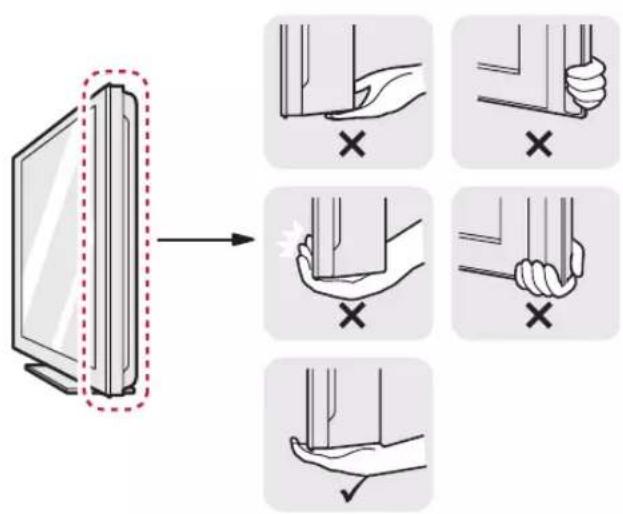

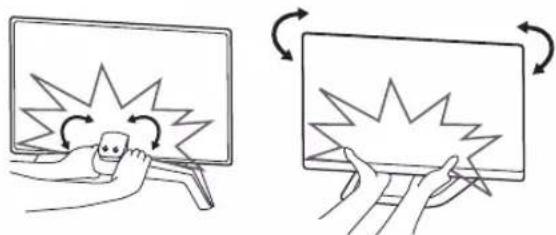

Αν μεταφέρετε την τηλεόραση με τα χέρια, κρατήστε τη όπως φαίνεται στην παρακάτω

Αποφύγετε τους κραδασμούς και τις ισχυρές δονήσεις κατά τη μεταφορά της τηλεόρασης.

Κατά τη μεταφορά της τηλεόρασης, κρατήστε τη σε κατακόρυφη θέση, μην τη γυρνάτε ποτέ στο πλάι και μην τη γέρνετε αριστερά ή δεξιά.

Μην αγγίζετε την οθόνη, καθώς ενδέχεται να προκληθεί ζημιά στην οθόνη. Ανύψωσηκαιμετακίνηση τηςτηλεόρασης Πριν από τη μετακίνηση ή την ανύψωση της τηλεόρασης, διαβάστε τις ακόλουθες οδηγίες για την αποφυγή πρόκλησης γρατσουνιών ή βλάβης στην τηλεόραση και για την ασφαλή μεταφορά της, ανεξαρτήτως τύπου και μεγέθους συσκευής.12 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΙΑENG

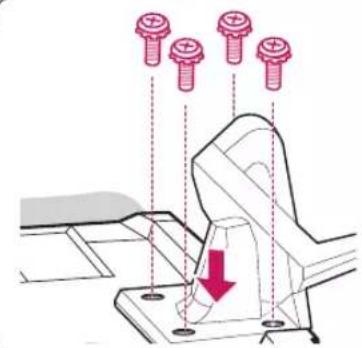

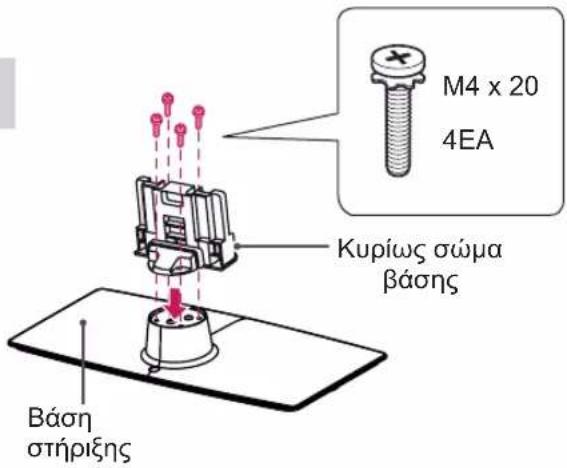

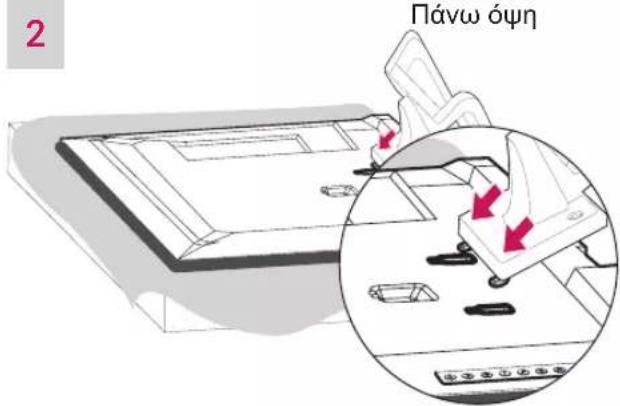

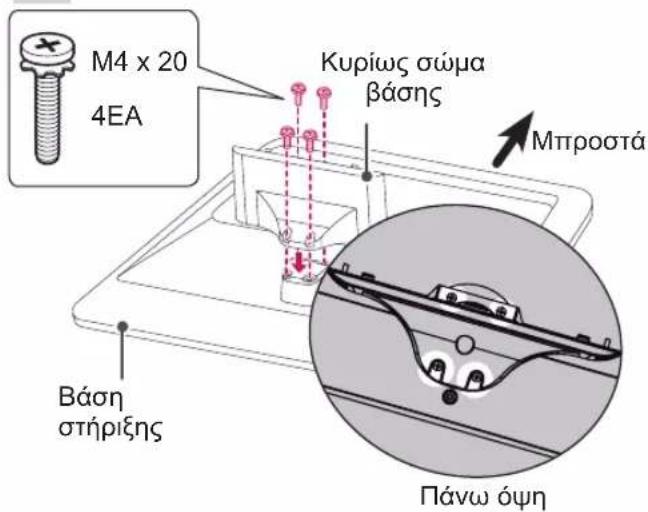

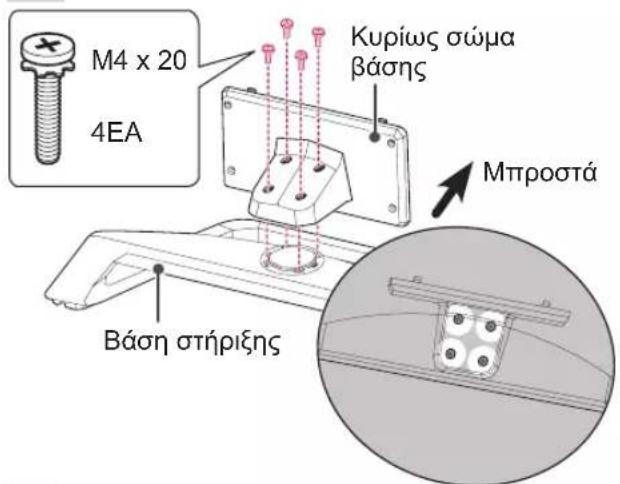

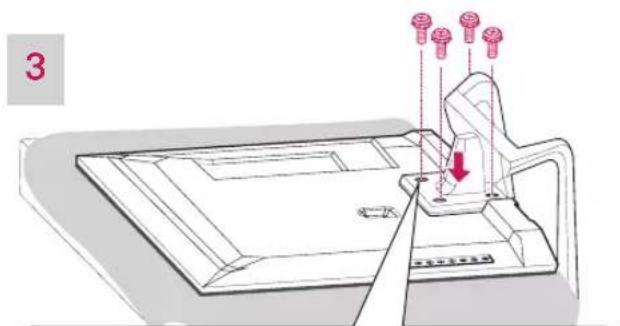

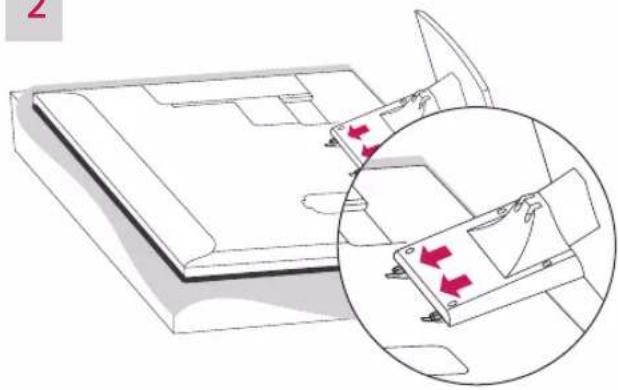

Εγκατάστασητηςτηλεόρασης Τοποθέτησητηςβάσης Μόνο στα μοντέλα 32/42/47LS669*, 32/42/47LS679*M4 x 20 4EA ΜπροστάΠάνω όψηM4 x 20 4EA Βάση στήριξηςΚυρίως σώμαβάσηςΚυρίως σώμαβάσηςΒάση στήριξης

Μόνο στα μοντέλα 32/42/47CS669*

M4 x 20 4EA M4 x 20 4EA13 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΙΑENG Μόνο στα μοντέλα 42/47/55LM610*M4 x 20 4EA M4 x 20 4EA ΜπροστάΠάνω όψηΒάση στήριξηςΚυρίως σώμαβάσης

yΚατά την προσάρτηση της βάσης στην τηλεόραση, τοποθετήστε την οθόνη στραμμένη προς τα κάτω πάνω σε μαλακή ή επίπεδη επιφάνεια για να την προστατεύσετε από τυχόν φθορές. yΒεβαιωθείτε ότι οι βίδες έχουν τοποθετηθεί σωστά και είναι καλά σφιγμένες. Εάν δεν είναι καλά σφιγμένες, η τηλεόραση μπορεί να γύρει προς τα εμπρός μετά την εγκατάστασή της. Μην χρησιμοποιήσετε πολύ δύναμη για να σφίξετε υπερβολικά τις βίδες, καθώς μπορεί να καταστραφούν και να μην σφίγγουν σωστά. yΠροτού εγκαταστήσετε την τηλεόραση σε μια επιτοίχια βάση στήριξης, αφαιρέστε τη βάση εκτελώντας αντίστροφα τα βήματα τοποθέτησης. Πιέστε το παρεχόμενο προστατευτικό κάλυμμα στο άνοιγμα στο κάτω μέρος της τηλεόρασης μέχρι να ασφαλίσει στη θέση του.Προστατευτικό κάλυμμα Ότανδενχρησιμοποιείται επιτραπέζιαβάση Μόνο για τα μοντέλα 32/42/47CS669*14 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΙΑENG Μόνο για τα μοντέλα 42/47/55LM610* Συγκεντρώστε και δέστε τα καλώδια με το κλιπ συγκράτησης καλωδίων. Στερεώστε καλά το κλιπ συγκράτησης καλωδίων στην τηλεόραση.Δεματικό καλωδίωνΚλιπ συγκράτησης καλωδίων Συγκεντρώστε και δέστε τα καλώδια με το κλιπ συγκράτησης καλωδίων. Τακτοποίηση καλωδίων Μόνο για τα μοντέλα 32/42/47LS669*, 32/42/47LS679*Δεματικό καλωδίωνΜόνο για τα μοντέλα 32/42/47CS669* Συγκεντρώστε και δέστε τα καλώδια με το κλιπ συγκράτησης καλωδίων. Στερεώστε καλά το κλιπ συγκράτησης καλωδίων στην τηλεόραση.Κλιπ συγκράτησης καλωδίων yΜη μετακινείτε την τηλεόραση κρατώντας το δακτύλιο συγκράτησης καλωδίων και το δακτύλιο συγκράτησης του κα λωδίου τροφοδοσίας, γιατί ενδέχεται να σπάσουν και να προκληθεί τραυματισμός ή ζημιά στην τηλεόραση.15 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΙΑENG

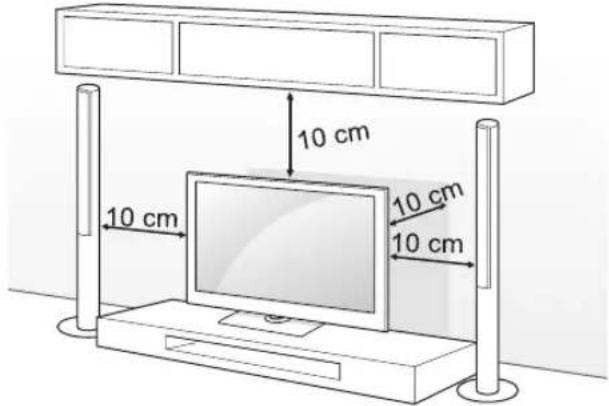

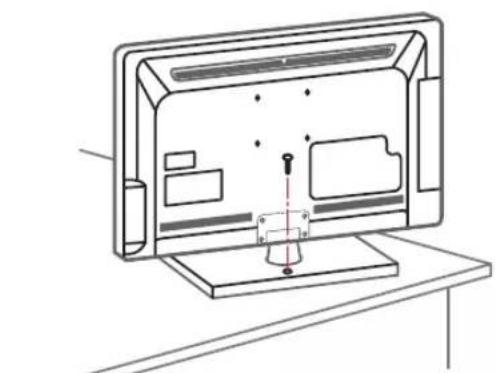

Επιτραπέζια τοποθέτηση

Σηκώστε και τοποθετήστε την τηλεόραση σε κατακόρυφη θέση επάνω σε ένα τραπέζι. - Αφήστε απόσταση (τουλάχιστον) 10 εκ. από τον τοίχο, για επαρκή εξαερισμό. Συνδέστε το καλώδιο τροφοδοσίας σε μια πρίζα. Στερέωση της τηλεόρασης σε τραπέζιΣτερεώστε την τηλεόραση σε ένα τραπέζι. Έτσι ητηλεόραση δεν θα γείρει προς τα εμπρός, δεν θαπάθει ζημιά και δεν θα προκαλέσει τραυματισμό.Τοποθετήστε την τηλεόραση σε ένα τραπέζι. Στη συνέχεια, τοποθετήστε την παρεχόμενη βίδα στο πίσω μέρος της βάσης και σφίξτε τη.(Μόνο για το μοντέλο 32/42/47LS669*, 32/42/47LS679*, 32/42CS669*) Προσαρμογή της γωνίας της τηλεόρασης ανάλογα με τις ανάγκες σας(Μόνο για τα μοντέλα 32/42/47LS669*, 32/42/47LS679*, 32/42/47CS669*)Περιστρέψτε την τηλεόραση 20 μοίρες αριστεράή δεξιά και προσαρμόστε τη γωνία της οθόνης,ανάλογα με τη θέση θέασης. Μην τοποθετείτε την τηλεόραση κοντά ή επάνω σε πηγές θερμότητας, καθώς ενδέχεται να προκληθεί πυρκαγιά ή άλλη βλάβη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να μην πέσει, η τηλεόραση θα πρέπει να στερεώνεται καλά στο πάτωμα ή τον τοίχο, σύμφωνα με τις οδηγίες εγκατάστασης. Η ανατροπή, το κούνημα ή η ταλάντωση της τηλεόρασης ενδέχεται να προκαλέσει τραυματισμό. (Μόνο για τα μοντέλα 42/47/55LM610*)Περιστρέψτε την τηλεόραση 10 μοίρες αριστερά ή δεξιά και προσαρμόστε τη γωνία της οθόνης, ανά-λογα με τη θέση θέασης. Κατά την προσαρμογή της γωνίας της συσκευής, προσέχετε τα δάχτυλά σας. - Υπάρχει κίνδυνος τραυματισμού, εάν πια-στούν τα χέρια ή τα δάχτυλά σας. Εάν το προϊόν πάρει υπερβολική κλίση, μπορεί να πέσει, προκαλώντας ζημιά η τραυματισμό.(Μόνο για τα μοντέλα 42/47/55LM610*) <Πίσω> <Μπροστά>

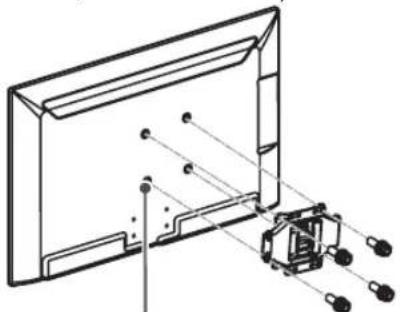

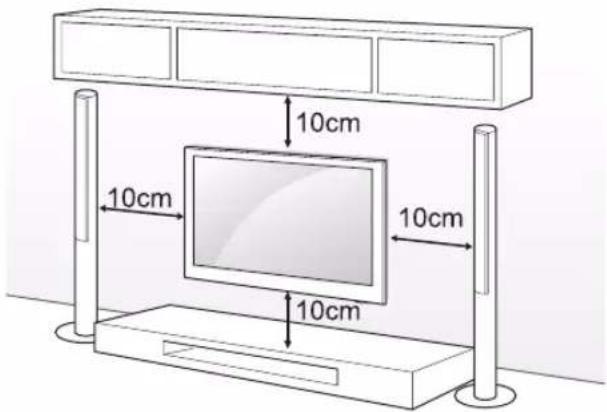

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΙΑENG Στερέωσητηςτηλεόρασηςσετοίχο(Η λειτουργία αυτή δεν είναι διαθέσιμη σε όλα τα μοντέλα.) Τοποθετήστε και σφίξτε τους κρίκους ανάρτησης ή τα υποστηρίγματα και τις βίδες στο πίσω μέρος της τηλεόρασης. - Αν έχουν τοποθετηθεί βίδες στη θέση των κρίκων ανάρτησης, αφαιρέστε πρώτα τις βίδες. Στερεώστε με τις βίδες τα υποστηρίγματα στον τοίχο. Ευθυγραμμίστε τη θέση της επιτοίχιας βάσης και των κρίκων ανάρτησης στο πίσω μέρος της τηλεόρασης. Συνδέστε καλά τους κρίκους ανάρτησης και τα υποστηρίγματα τοίχου με ένα ανθεκτικό σκοινί. Βεβαιωθείτε ότι το σχοινί βρίσκεται σε οριζόντια θέση προς την επίπεδη επιφάνεια. yΒεβαιωθείτε ότι τα παιδιά δεν μπορούν να σκαρφαλώσουν ή να κρεμαστούν από την τηλεόραση. yΧρησιμοποιήστε μια βάση στήριξης ή ένα έπιπλο που είναι αρκετά μεγάλο και ανθεκτικό για την ασφαλή τοποθέτηση της τηλεόρασης. yΥποστηρίγματα, κρίκοι και σχοινιά δεν παρέχονται. Μπορείτε να αποκτήσετε επιπλέον αξεσουάρ από τον τοπικό προμηθευτή. Επιτοίχιατοποθέτηση Συνδέστε προσεκτικά μια προαιρετική επιτοίχια βάση στήριξης στο πίσω μέρος της τηλεόρασης και τοποθετήστε την επιτοίχια βάση στήριξης σε έναν στερεό τοίχο κάθετα προς το δάπεδο. Αν θέλετε να τοποθετήσετε την τηλεόραση σε άλλα δομικά υλικά, απευθυνθείτε σε εξειδικευμένο προσωπικό.Η LG συνιστά την πραγματοποίηση της επιτοίχιας τοποθέτησης από εξειδικευμένο επαγγελματία.ΧρήσητουσυστήματοςασφαλείαςKensington(Η λειτουργία αυτή δεν είναι διαθέσιμη σε όλα τα μοντέλα.)Η υποδοχή του συστήματος ασφαλείας Kensington βρίσκεται στο πίσω μέρος της τηλεόρασης. Για περισσότερες πληροφορίες σχετικά με την εγκατάσταση και τη χρήση του συστήματος, ανατρέξτε στο εγχειρίδιο που παρέχεται με το σύστημα ασφαλείας Kensington ή επισκεφτείτε τη διεύθυνση Συνδέστε το καλώδιο του συστήματος ασφαλείας Kensington στην τηλεόραση και σε ένα τραπέζι.17 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΙΑ ENG

Χρησιμοποιήστε τις βίδες που αναφέρονται στις προδιαγραφές βιδών του προτύπου VESA.

Το κιτ επιτοίχιας στήριξης περιλαμβάνει ένα εγχειρίδιο εγκατάστασης και τα απαραίτητα εξαρτήματα.

Η επιτοίχια βάση στήριξης είναι προαιρετική. Μπορείτε να αγοράσετε πρόσθετα εξαρτήματα από τον τοπικό αντιπρόσωπο.

Το μήκος των βιδών ενδέχεται να διαφέρει, ανάλογα με την επιτοίχια βάση στήριξης. Βεβαιωθείτε ότι χρησιμοποιείτε βίδες με το κατάλληλο μήκος.

Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο που παρέχεται με την επιτοίχια βάση στήριξης.

Κατά την τοποθέτηση επιτοίχιας βάσης στήριξης άλλου κατασκευαστή στην τηλεόραση, τοποθετήστε τα εσωτερικά στηρίγματα της επιτοίχιας βάσης στις οπές επιτοίχιας βάσης της τηλεόρασης, προκειμένου η τηλεόραση να είναι κατακόρυφα τοποθετημένη. Μην χρησιμοποιείτε τα στηρίγματα για επιτοίχια βάση στήριξης της LG. (Μόνο για τα μοντέλα 32/42/47LS669*, 32/42/47LS679*, 42/47/55LM610*) Εσωτερικό στήριγμα βάσης στήριξης

Χρησιμοποιείτε βίδες και επιτοίχιες βάσεις στήριξης που πληρούν το πρότυπο VESA. Οι κανονικές διαστάσεις των κιτ επιτοίχιας στήριξης περιγράφονται στον παρακάτω πίνακα. Προαιρετικάεξαρτήματα(Επιτοίχιαβάσηστήριξης)

Αποσυνδέστε πρώτα το καλώδιο τροφοδοσίας και, στη συνέχεια, μετακινήστε ή εγκαταστήστε την τηλεόραση. Διαφορετικά, υπάρχει κίνδυνος ηλεκτροπληξίας.

Αν εγκαταστήσετε την τηλεόραση στην οροφή ή σε επικλινή τοίχο, υπάρχει κίνδυνος να πέσει και να προκαλέσει σοβαρό τραυματισμό. Χρησιμοποιήστε μια εγκεκριμένη επιτοίχια βάση στήριξης της LG και επικοινωνήστε με τον τοπικό αντιπρόσωπο ή με εξειδικευμένο

Μην σφίγγετε υπερβολικά τις βίδες. Ενδέχεται να προκληθεί ζημιά στην τηλεόραση και να ακυρωθεί η εγγύηση.

Χρησιμοποιήστε βίδες και επιτοίχιες βάσεις στήριξης που ικανοποιούν το πρότυπο VESA. Η εγγύηση δεν καλύπτει ζημιές ή τραυματισμούς που οφείλονται σε κακή χρήση ή στη χρήση ακατάλληλων εξαρτημάτων. Μοντέλο 32LS669*32LS679*VESA 200 x 200Κανονικήβίδα M6Αριθμόςβιδών 4ΕπιτοίχιαβάσηστήριξηςLSW200BX(G) LSW220BX(G)Μοντέλο 42/47LS669*42/47LS679*42/47/55LM610*VESA 400 x 400Κανονικήβίδα M6Αριθμόςβιδών 4ΕπιτοίχιαβάσηστήριξηςLSW400BX(G) LSW420BX(G)Μοντέλο 32CS669*VESA 200 x 100Κανονικήβίδα M4Αριθμόςβιδών 4ΕπιτοίχιαβάσηστήριξηςLSW100B(G)Μοντέλο42/47CS669*VESA 200 x 200Κανονικήβίδα M6Αριθμόςβιδών 4ΕπιτοίχιαβάσηστήριξηςLSW200B(G) LSW220BX(G)18 ΔΗΜΙΟΥΡΓΙΑ ΣΥΝΔΕΣΕΩΝENG

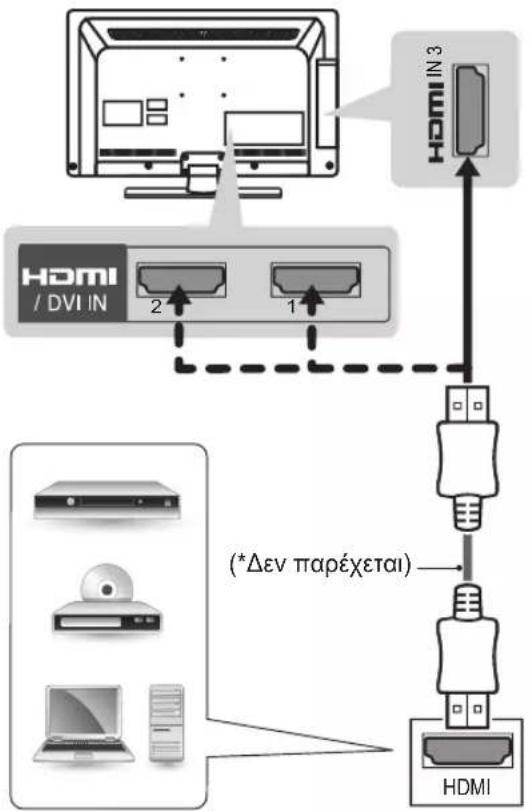

Σε αυτήν την ενότητα για τη ΔΗΜΙΟΥΡΓΙΑΣΥΝΔΕΣΕΩΝ χρησιμοποιούνται κυρίως διαγράμματα για τα μοντέλα 32/42/47CS669*.Για να επιλέξετε μια εξωτερική συσκευή, συνδέστε διάφορες εξωτερικές συσκευές στην τηλεόραση και αλλάξτε λειτουργίες εισόδου. Για περισσότερες πληροφορίες σχετικά με τη σύνδεση εξωτερικών συσκευών, ανατρέξτε στο εγχειρίδιο που παρέχεται με κάθε συσκευή.Οι διαθέσιμες εξωτερικές συσκευές είναι δέκτες HD, συσκευές αναπαραγωγής DVD, VCR, ηχοσυστήματα, συσκευές αποθήκευσης USB, υπολογιστές, παιχνιδομηχανές και άλλες εξωτερικές συσκευές. yΗ σύνδεση εξωτερικών συσκευών ενδέχεται να διαφέρει ανάλογα με το μοντέλο. yΜπορείτε να συνδέσετε εξωτερικές συσκευές στην τηλεόραση, ανεξάρτητα από τη σειρά της θύρας της τηλεόρασης. yΓια να εγγράψετε ένα τηλεοπτικό πρόγραμμα σε μια συσκευή εγγραφής DVD ή VCR, βεβαιωθείτε ότι έχετε συνδέσει το καλώδιο εισόδου τηλεοπτικού σήματος στη συσκευή εγγραφής DVD ή VCR. Για περισσότερες πληροφορίες σχετικά με την εγγραφή, ανατρέξτε στο εγχειρίδιο που παρέχεται με τη συνδεδεμένη συσκευή. yΓια οδηγίες λειτουργίας, ανατρέξτε στο εγχειρίδιο του εξωτερικού εξοπλισμού. yΓια να συνδέσετε μια παιχνιδομηχανή στην τηλεόραση, χρησιμοποιήστε το καλώδιο που παρέχεται με την παιχνιδομηχανή. yΣτη λειτουργία PC, ενδέχεται να υπάρχει θόρυβος λόγω της ανάλυσης, του κάθετου πλέγματος, της αντίθεσης ή της φωτεινότητας. Εάν υπάρχει θόρυβος, αλλάξτε την ανάλυση στη λειτουργία PC ή το ρυθμό ανανέωσης ή ρυθμίστε τη φωτεινότητα και την αντίθεση στο μενού ΕΙΚΟΝΑ, μέχρι να είναι καθαρή η εικόνα. yΣε λειτουργία PC, ορισμένες ρυθμίσεις ανάλυσης ενδεχομένως να μην λειτουργούν σωστά, ανάλογα με την κάρτα γραφικών. Σύνδεσηκεραίας Συνδέστε την τηλεόραση σε μια υποδοχή κεραίας στον τοίχο με ένα καλώδιο RF (75 Ω). yΧρησιμοποιήστε ένα διαχωριστή σήματος για τη χρήση περισσότερων από 2 τηλεοράσεων. yΑν η ποιότητα της εικόνας δεν είναι καλή, εγκαταστήστε έναν ενισχυτή σήματος για τη βελτίωση της ποιότητας εικόνας. yΑν η ποιότητα της εικόνας δεν είναι καλή μετά τη σύνδεση της κεραίας, δοκιμάστε να αλλάξετε τον προσανατολισμό της κεραίας στη σωστή κατεύθυνση. yΔεν παρέχεται καλώδιο κεραίας και μετατροπέας.ANTENNA IN19 ΔΗΜΙΟΥΡΓΙΑ ΣΥΝΔΕΣΕΩΝ ENG

τα ψηφιακά σήματα εικόνας και ήχου από μια εξωτερική συσκευή στην τηλεόραση. Συνδέστε την εξωτερική συσκευή και την τηλεόραση με το καλώδιο HDMI, όπως φαίνεται στην παρακάτω εικόνα. Επιλέξτε οποιαδήποτε θύρα εισόδου HDMI για τη σύνδεση. Δεν έχει σημασία ποια θύρα θα

Για τη βέλτιστη ποιότητα εικόνας, χρησιμοποιήστε την τηλεόραση με σύνδεση HDMI.

Χρησιμοποιήστε το καλώδιο HDMI™ υψηλής ταχύτητας με λειτουργία CEC (Customer Electronics Control).

Τα καλώδια HDMI™ υψηλής ταχύτητας έχουν ελεγχθεί για τη μετάδοση σήματος HD ανάλυσης έως 1080p ή υψηλότερης.

Υποστηριζόμενος ήχος DTV: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC.

Υποστηριζόμενη μορφή ήχου HDMI: Dolby Digital, PCM (έως 192 KHz, 32k/44,1k/48k/88k/ 96k/176k/192k, δεν υποστηρίζεται DTS.) ΣύνδεσηDVIσεHDMI Μεταδίδει το ψηφιακό σήμα εικόνας από μια εξωτερική συσκευή στην τηλεόραση. Συνδέστε την εξωτερική συσκευή και την τηλεόραση με το καλώδιο DVI-HDMI, όπως φαίνεται στην παρακάτω εικόνα. Για τη μετάδοση σήματος ήχου, συνδέστε ένα καλώδιο ήχου.

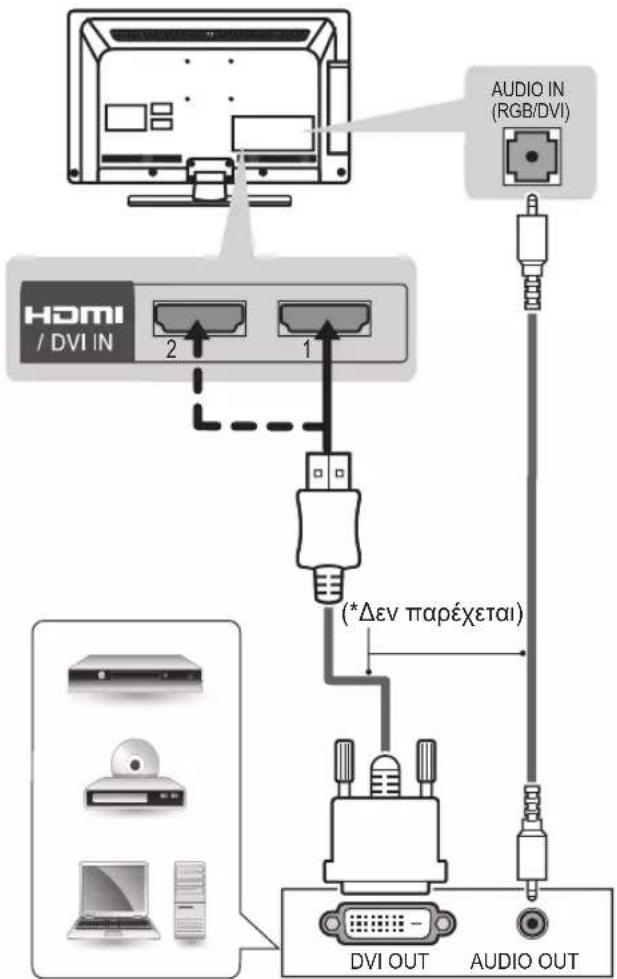

Ανάλογα με την κάρτα γραφικών, η λειτουργία DOS ενδέχεται να μην λειτουργεί, εάν χρησιμοποιείται καλώδιο HDMI σε DVI. HDMI IN 3

(*Δεν παρέχεται) AUDIO OUT DVI OUT

AUDIO IN (RGB/DVI) (*Δεν παρέχεται)20 ΔΗΜΙΟΥΡΓΙΑ ΣΥΝΔΕΣΕΩΝ ENG

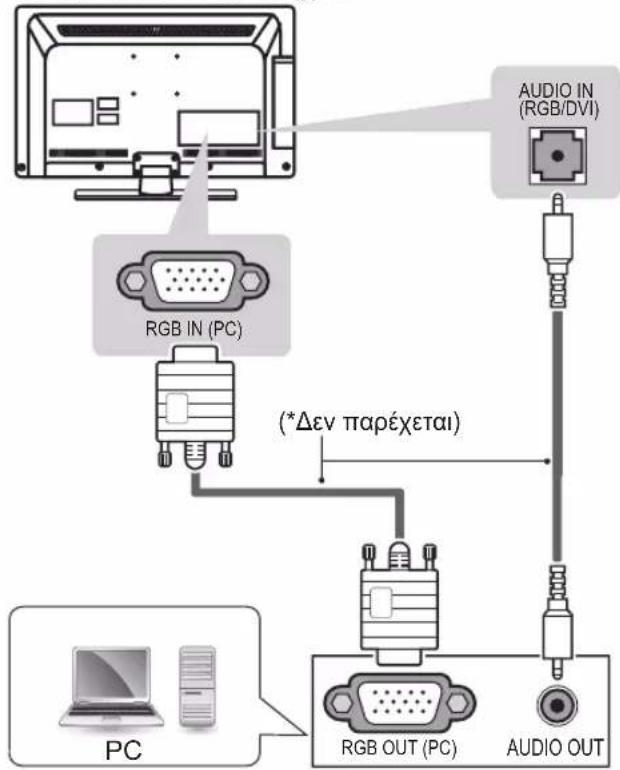

ΣύνδεσηRGB-PC Μεταδίδει το σήμα εικόνας από έναν υπολογιστή στην τηλεόραση. Για τη μετάδοση σήματος ήχου, συνδέστε ένα καλώδιο ήχου. ΣύνδεσηComponent Μεταδίδει τα αναλογικά σήματα εικόνας και ήχου από μια εξωτερική συσκευή στην τηλεόραση. Συνδέστε την εξωτερική συσκευή και την τηλεόραση με το καλώδιο Component, όπως φαίνεται στην παρακάτω εικόνα.

Αν τα καλώδια δεν έχουν συνδεθεί σωστά, η εικόνα ενδέχεται να εμφανίζεται ασπρόμαυρη ή με αλλοιωμένα χρώματα. 1 2EXTERNALSPEAKER OUT RGB IN (PC)

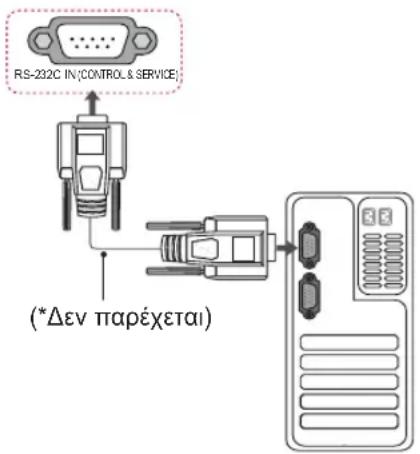

DC IN AV(RGB) AUDIO IN ΡύθμισηRS-232C (Μόνο για τα μοντέλα 32/42/47CS669*) Συνδέστε στην υποδοχή RS-232C (σειριακή θύρα) μια εξωτερική μονάδα ελέγχου (π.χ. υπολογιστή ή οπτικοακουστικό σύστημα ελέγχου) για να ελέγχετε εξωτερικά τις λειτουργίες του προϊόντος. Συνδέστε τη σειριακή θύρα της μονάδας ελέγχου με την υποδοχή RS-232C στο πίσω μέρος του

Σημείωση: Τα καλώδια σύνδεσης RS-232C δεν παρέχονται με το προϊόν. (*Δεν παρέχεται)RGB IN (PC)RGB OUT (PC)AUDIO OUTAUDIO IN(RGB/DVI)(*Δεν παρέχεται)

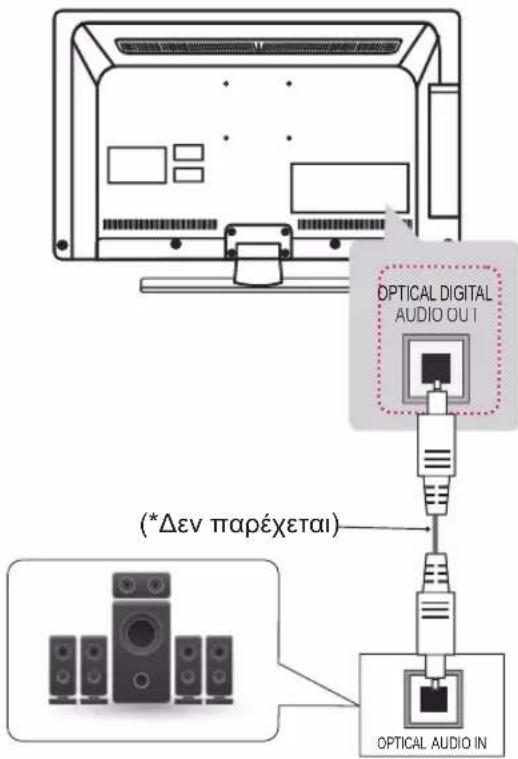

OPTICAL DIGITAL AUDIO OUT AUDIO IN (RGB/DVI) RS-232C IN (CONTROL & SERVICE) ANTENNAIN RGB IN (PC) 12VOLUMECONTROLSTEREO(8 )SPEAKEROUTAV1(RGB) VIDEOAUDIOVIDEOAUDIO DVD/ Blu-Ray / HD Cable Box ΚΟΚΚΙΝΟΛΕΥΚΟΚΟΚΚΙΝΟ ΠΡΑΣΙΝΟ(*Δεν παρέχεται)21 ΔΗΜΙΟΥΡΓΙΑ ΣΥΝΔΕΣΕΩΝENG

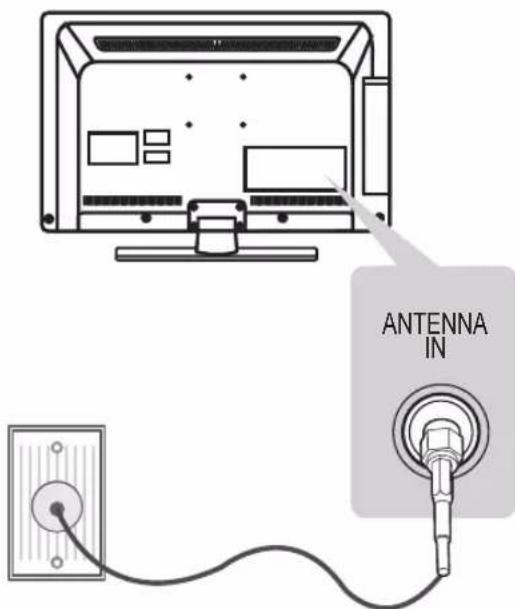

Σύνδεσηκεραίας Αντί για το ενσωματωμένο ηχείο, μπορείτε ναχρησιμοποιήσετε ένα προαιρετικό εξωτερικόηχοσύστημα. yΑν χρησιμοποιείτε προαιρετική εξωτερική συσκευή ήχου αντί για τα ενσωματωμένα ηχεία, απενεργοποιήστε τη λειτουργία ηχείων της τηλεόρασης. Ψηφιακήοπτικήσύνδεσηήχου Μεταδίδει το ψηφιακό σήμα ήχου από την τηλεόρασησε μια εξωτερική συσκευή. Συνδέστε την εξωτερικήσυσκευή και την τηλεόραση με το οπτικό καλώδιοήχου, όπως φαίνεται στην παρακάτω εικόνα. yΜην κοιτάτε μέσα στην οπτική έξοδο. Αν κοιτάξετε τη δέσμη λέιζερ, υπάρχει κίνδυνος βλάβης στην όρασή σας. yΗ λειτουργία Audio with ACP (Audio Copy Protection) ενδέχεται να εμποδίζει την ψηφιακή έξοδο ήχου. ΣύνδεσηComposite Μεταδίδει τα αναλογικά σήματα εικόνας και ήχου από μια εξωτερική συσκευή στην τηλεόραση. Συνδέστε την εξωτερική συσκευή και την τηλεόραση με το καλώδιο composite όπως φαίνεται στην παρακάτω εικόνα.VIDEO MONO

Ψηφιακό σύστημα ήχου(*Δεν παρέχεται)22 ΔΗΜΙΟΥΡΓΙΑ ΣΥΝΔΕΣΕΩΝ ENG

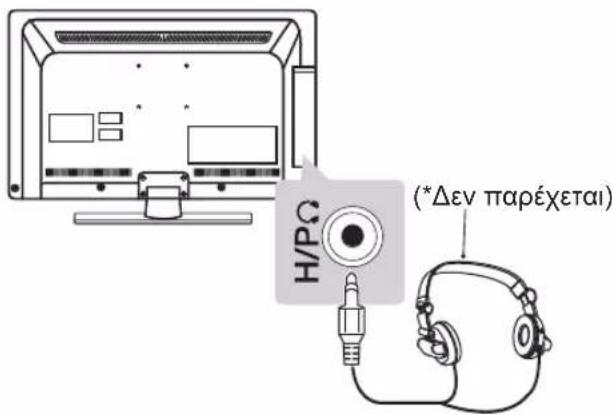

Σύνδεσηακουστικών Μεταδίδει το σήμα ακουστικών από την τηλεόραση σε μια εξωτερική συσκευή. Συνδέστε την εξωτερική συσκευή και την τηλεόραση με τα ακουστικά όπως φαίνεται στην παρακάτω εικόνα. NOTE

Τα στοιχεία του μενού ΉΧΟΣ απενεργοποιούνται όταν συνδέετε ακουστικά.

Όταν αλλάζετε τη ΛΕΙΤΟΥΡΓΙΑ AV ενώ έχετε συνδέσει ακουστικά, η αλλαγή εφαρμόζεται στην εικόνα, όχι όμως και στον ήχο. (Μόνο για τα μοντέλα 42/47/55LM610*)

Η οπτική ψηφιακή έξοδος ήχου δεν είναι διαθέσιμη όταν συνδέετε ακουστικά.

Αντίσταση ακουστικών: 16 Ω

Μέγιστη έξοδος ήχου ακουστικών: 9 mW έως 15 mW

Μέγεθος υποδοχής ακουστικών: 0,35 cm ΣύνδεσησεσυσκευήUSB Συνδέστε συσκευές αποθήκευσης USB όπως μνήμες ash USB, εξωτερικούς σκληρούς δίσκους ή συσκευή ανάγνωσης καρτών μνήμης USB στην τηλεόραση και μεταβείτε στο μενού Μέσα για τη χρήση διάφορων αρχείων πολυμέσων. USB IN IN 3H/P (*Δεν παρέχεται)

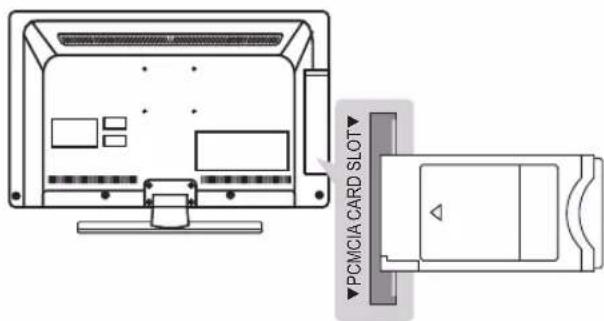

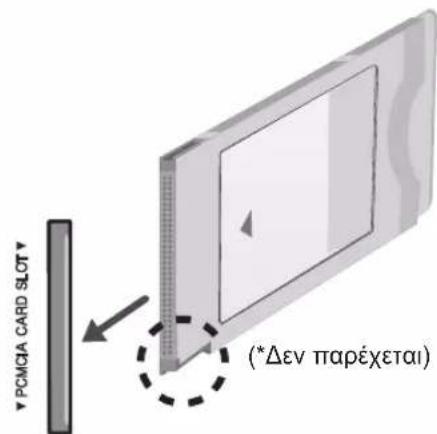

(*Δεν παρέχεται) ΣύνδεσησεμονάδαCI Παρακολουθήστε κρυπτογραφημένες (συνδρομητικές) υπηρεσίες στη λειτουργία ψηφιακής τηλεόρασης. Αυτή η λειτουργία δεν είναι διαθέσιμη σε όλες τις χώρες.

Ελέγξτε αν η λειτουργική μονάδα CI έχει τοποθετηθεί στην υποδοχή κάρτας PCMCIA με τη σωστή κατεύθυνση. Αν δεν έχει τοποθετηθεί σωστά, μπορεί να προκαλέσει ζημιά στην τηλεόραση και στην υποδοχή κάρτας PCMCIA.

(*Δεν παρέχεται)23 ΔΗΜΙΟΥΡΓΙΑ ΣΥΝΔΕΣΕΩΝ ENG

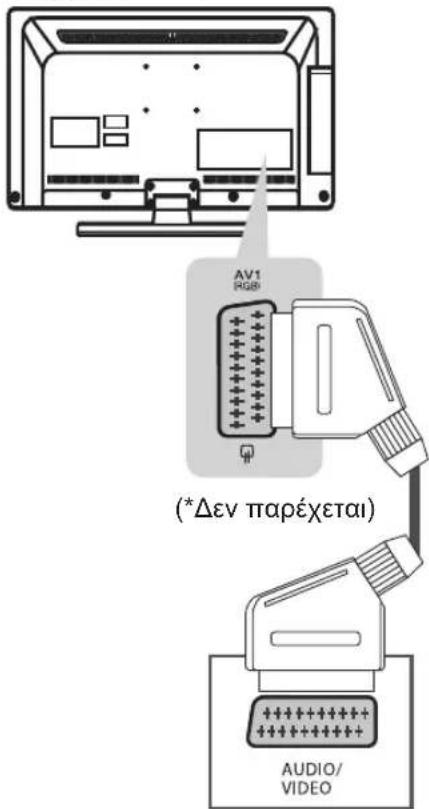

ΣύνδεσηEuroScart Μεταδίδει τα σήματα εικόνας και ήχου από μια εξωτερική συσκευή στην τηλεόραση. Συνδέστε την εξωτερική συσκευή και την τηλεόραση με το καλώδιο Euro Scart όπως φαίνεται στην παρακάτω εικόνα. Για την προβολή εικόνων με τη χρήση της λειτουργίας προοδευτικής σάρωσης, χρησιμοποιήστε το καλώδιο Euro Scart. Τύπος εξόδου Τρέχων τύπος εισόδου (Έξοδος τηλεόρασης

Ψηφιακή τηλεόραση Ψηφιακή τηλεόρασηΑναλογική τηλεόραση, AVΑναλογική τηλεόρασηComponent / RGB HDMI

1. Έξοδος τηλεόρασης: Μεταδίδει αναλογικά

Κάθε καλώδιο Euro scart που χρησιμοποιείται πρέπει να διαθέτει θωράκιση σήματος.

Όταν παρακολουθείτε ψηφιακή τηλεόραση σε λειτουργία απεικόνισης 3D, τα σήματα εξόδου TV/οθόνης (TV/Monitor Out) δεν μπορούν να μεταδοθούν μέσω του καλωδίου SCART.(Μόνο σε μοντέλα 3D)

Αν ρυθμίσετε τη λειτουργία 3D σε Ενεργ/νο κατά τη διάρκεια μιας προγραμματισμένης εγγραφής σε ψηφιακή τηλεόραση, τα σήματα εξόδου οθόνης (Monitor Out) δεν μπορούν να μεταδοθούν μέσω του καλωδίου SCART και η εγγραφή δεν μπορεί να πραγματοποιηθεί.(Μόνο σε μοντέλα 3D) (*Δεν παρέχεται)24 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ENG

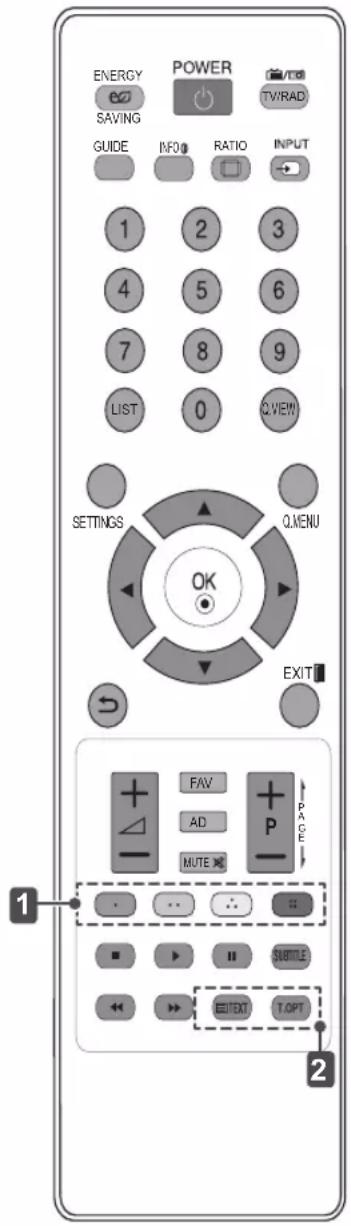

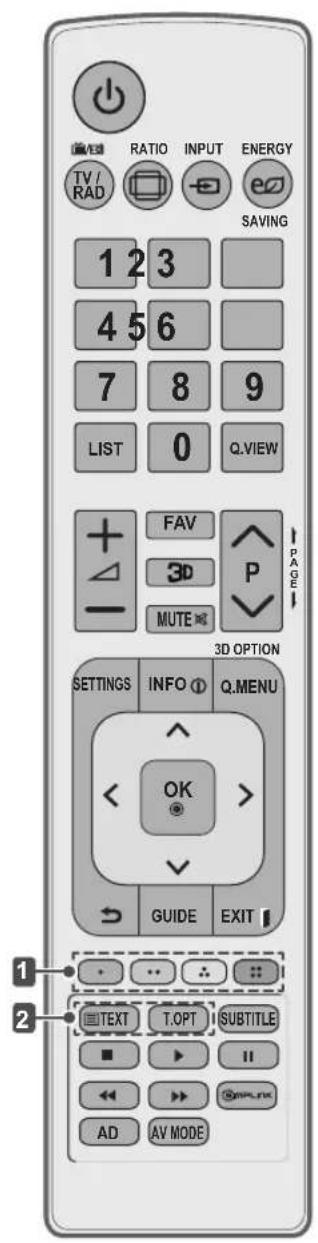

Οι περιγραφές σε αυτό το εγχειρίδιο βασίζονται στα κουμπιά του τηλεχειριστηρίου. Διαβάστε προσεκτικά αυτό το εγχειρίδιο και χρησιμοποιήστε σωστά την τηλεόραση. Για να αντικαταστήσετε τις μπαταρίες, ανοίξτε το κάλυμμα της μπαταρίας, αντικαταστήστε τις μπαταρίες (1,5 V AAA) αντιστοιχώντας τα άκρα και με την ετικέτα στο εσωτερικό της θήκης και κλείστε το κάλυμμα της μπαταρίας. Για να αφαιρέσετε τις μπαταρίες, εκτελέστε τα βήματα τοποθέτησης με την αντίθετη σειρά.

Μην συνδυάζετε παλιές και καινούργιες μπαταρίες, καθώς υπάρχει κίνδυνος βλάβης στο τηλεχειριστήριο. Βεβαιωθείτε ότι έχετε στραμμένο το τηλεχειριστήριο προς τον αισθητήρα τηλεχειρισμού της τηλεόρασης. ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ENERGY SAVING (ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣΠροσαρμόζει τη φωτεινότητα της οθόνης, έτσι ώστε να εξοικονομείται ενέργεια. ΛΕΙΤΟΥΡΓΙΑ Ενεργοποιεί ή απενεργοποιεί την τηλεόραση. TV/ RAD Δυνατότητα επιλογής προγράμματος ραδιο-φώνου, τηλεόρασης, DTV.GUIDEΕμφάνιση του οδηγού προγράμματος.INFO Προβάλλει πληροφορίες για το τρέχον πρόγραμμα και για την οθόνη. RATIOΑλλάζει το μέγεθος μιας εικόνας. INPUT Αλλαγή της πηγής εισόδου.Αριθμητικά κουμπιά Εισάγουν αριθμούς.LIST Μεταβαίνετε στη λίστα αποθηκευμένων προγραμμάτων.Q.VIEW Επιστρέφετε στο προηγούμενο πρόγραμμα που παρακολουθούσατε.SETTINGS (ΡΥΘΜΙΣΕΙΣ)Παρέχει πρόσβαση στα βασικά μενού ή αποθηκεύει τις επιλογές σας και κλείνει τα μενού.Q. MENU Παρέχει πρόσβαση στα γρήγορα μενού.Κουμπιά πλοήγησης (επάνω/κάτω/αριστερά/δεξιά)Σας βοηθούν να περιηγηθείτε στα μενού ή τις επιλογές. Ενεργοποίηση μενού ή επιλογών και επιβεβαίωση των καταχωρήσεων.Επιστρέφετε στο προηγούμενο επίπεδο.EXIT Διαγράφει όλα τα μηνύματα από την οθόνη και επιστρέφει στη λειτουργία τηλεόρασης. Ρυθμίζει το επίπεδο έντασης του ήχου. P + - Ρυθμίζει το επίπεδο έντασης του ήχου. FAV Παρέχει πρόσβαση στη λίστα αγαπημένων προγραμμάτων. Ενεργοποιεί ή απενεργοποιεί την Περιγραφή ήχου.MUTE Απενεργοποιείτε όλους τους ήχους. PAGE Μετάβαση στην προηγούμενη ή την επόμενη οθόνη

Έγχρωμα κουμπιάΧρησιμοποιούνται για την πρόσβαση σε ειδι-κές λειτουργίες ορισμένων μενού. : Κόκκινο, : Πράσινο, : Κίτρινο, : Μπλε)SUBTITLEΕπαναφορά των υπότιτλων που προτιμάτεστην ψηφιακή λειτουργία.Κουμπιά ελέγχου , , , , )Ελέγχουν τα μενού ΜΕΣΑ ή τις συμβατές συσκευές SIMPLINK (USB, SIMPLINK).

ΚΟΥΜΠΙΑ TELETEXTΑυτά τα κουμπιά χρησιμοποιούνται για το teletext. LIST

(Μόνο για τα μοντέλα 32/42/47LS669*, 32/42/47LS679*, 32/42/47CS669*)25 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ENG

(Μόνο για τα μοντέλα 42/47/55LM610*)

ΛΕΙΤΟΥΡΓΙΑ Ενεργοποιεί ή απενεργοποιεί την τηλεόραση. TV/ RAD Δυνατότητα επιλογής προγράμματος ραδιοφώνου, τηλεόρασης, DTV. RATIO Αλλάζει το μέγεθος μιας εικόνας. INPUT Αλλαγή της πηγής εισόδου. ENERGY SAVING Προσαρμογή της φωτεινότητας της οθόνης για την εξοικονόμηση ενέργειας.Αριθμητικά κουμπιά Εισάγουν αριθμούς. LIST Πρόσβαση στη λίστα αποθηκευμένων προγραμμάτων. Q.VIEW Επιστροφή στο προηγούμενο πρόγραμμα. FAV Πρόσβαση στη λίστα αγαπημένων καναλιών.Χρησιμοποιείται για προβολή βίντεο 3D. MUTE Απενεργοποιείτε όλους τους ήχους. Ρυθμίζει το επίπεδο έντασης του ήχου.

Ρυθμίζει το επίπεδο έντασης του ήχου. PAGE Μετακίνηση στην προηγούμενη ή την επόμενη οθόνη. SETTINGS Πρόσβαση στα κύρια μενού. INFO Προβολή των πληροφοριών του τρέχοντος προγράμματος και της οθόνης. Q. MENU Πρόσβαση στα γρήγορα μενού. 3D OPTION Χρησιμοποιείται για προβολή βίντεο 3D.Κουμπιά πλοήγησης (επάνω/κάτω/αριστερά/δεξιά)Σας βοηθούν να περιηγηθείτε στα μενού ή τις επιλογές. Ενεργοποίηση μενού ή επιλογών και επιβεβαίωση των καταχωρήσεων.Επιστροφή στο προηγούμενο επίπεδο. GUIDE Εμφάνιση του οδηγού προγράμματος. EXIT Διαγραφή όλων των ενδείξεων που εμφανίζονται στην οθόνη και επιστροφή στην κανονική προβολή τηλεόρασης.

Έγχρωμα κουμπιάΧρησιμοποιούνται για την πρόσβαση σε ειδι-κές λειτουργίες ορισμένων μενού. : Κόκκινο, : Πράσινο, : Κίτρινο, : Μπλε)

ΚΟΥΜΠΙΑ TELETEXTΑυτά τα κουμπιά χρησιμοποιούνται για το teletext. SUBTITLE Επαναφορά των υπότιτλων που προτιμάτε στην ψηφιακή λειτουργία.Κουμπιά ελέγχου , , , , )Ελέγχουν τα μενού ΜΕΣΑ ή τις συμβατές συσκευές SIMPLINK (USB, SIMPLINK).Πρόσβαση στις συσκευές AV που έχουν συνδεθεί με το καλώδιο HDMI μέσω HDMI-CEC.Άνοιγμα του μενού SIMPLINK. Ενεργοποίηση ή απενεργοποίηση της Περιγραφής ήχου. AV MODE Επιλογή μιας λειτουργίας AV.26 ΣΥΝΤΗΡΗΣΗ / ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝENGΕΛΛΗΝΙΚΑ

Καθαρισμός της τηλεόρασης Καθαρίζετε τακτικά την τηλεόραση για τη διατήρηση της βέλτιστης απόδοσης και την επέκταση τηςδιάρκειας ζωής του προϊόντος. yΒεβαιωθείτε ότι έχετε απενεργοποιήσει την τηλεόραση και έχετε αποσυνδέσει το καλώ- διο τροφοδοσίας και όλα τα άλλα καλώδια. y Όταν δεν χρησιμοποιείτε την τηλεόραση για μεγάλο χρονικό διάστημα, αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα για την αποφυγή πρόκλησης ζημιάς από κεραυνούς ή αυξομειώσεις της ηλεκτρικής τάσης. Οθόνη, πλαίσιο, έπιπλο και βάση

Για να απομακρύνετε τη σκόνη ή τους ρύπους, σκουπίστε την επιφάνεια με ένα στεγνό, καθαρό και μαλακό πανί.

Για να απομακρύνετε την έντονη βρομιά, σκουπίστε την επιφάνεια με ένα μαλακό πανί, το οποίο έχετε βρέξει ελαφρώς με καθαρό νερό ή ήπιο καθαριστικό διάλυμα. Στη συνέχεια, σκουπίστε αμέσως την επιφάνεια με ένα στεγνό πανί. yΜην αγγίζετε την οθόνη, καθώς ενδέχεται να προκληθεί ζημιά στην οθόνη. yΜην πιέζετε, τρίβετε ή χτυπάτε την επιφάνεια της οθόνης με τα νύχια σας ή με αιχμηρά αντικείμενα, καθώς ενδέχεται να προκληθούν γρατσουνιές και παραμορφώσεις της εικόνας. yΜη χρησιμοποιείτε χημικά, γιατί ενδέχεται να προκαλέσουν φθορά στο προϊόν. yΜην ψεκάζετε υγρά στην επιφάνεια της τηλεόρασης. Αν εισέλθει νερό στο εσωτερικό της τηλεόρασης, ενδέχεται να προκληθεί πυρκαγιά, ηλεκτροπληξία ή δυσλειτουργία. Καλώδιο τροφοδοσίας Απομακρύνετε τακτικά τη συσσωρευμένη σκόνη ή βρομιά από το καλώδιο τροφοδοσίας. ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Πρόβλημα ΛύσηΔεν είναι δυνατός ο χειρισμός της τηλεόρασης με το τηλεχειριστήριο. yΕλέγξτε τον αισθητήρα τηλεχειρισμού του προϊόντος και προσπαθήστε ξανά. yΕλέγξτε αν υπάρχουν εμπόδια μεταξύ του προϊόντος και του τηλεχειριστηρίου. yΕλέγξτε την κατάσταση των μπαταριών και αν έχουν τοποθετηθεί σωστά ( με , με ).Δεν εμφανίζεται εικόνα καιδεν ακούγεται ήχος. yΕλέγξτε αν το προϊόν είναι ενεργοποιημένο. yΕλέγξτε αν το καλώδιο τροφοδοσίας είναι συνδεδεμένο στην πρίζα. yΣυνδέστε άλλα προϊόντα, για να ελέγξετε αν έχει πρόβλημα η πρίζα.Η τηλεόρασηαπενεργοποιείται ξαφνικά. yΕλέγξτε τις ρυθμίσεις τροφοδοσίας. Ενδέχεται να διακόπηκε η τροφοδοσία. yΕλέγξτε αν έχει ενεργοποιηθεί η αυτόματη αναστολή λειτουργίας στις ρυθμίσεις ώρας.Κατά τη σύνδεση σε υπολογιστή (RGB/ HDMI DVI), προβάλλεται η ένδειξη “Δεν υπάρχει σήμα” ή “Μη έγκυρη μορφή”. yΕνεργοποίηση/απενεργοποίηση της τηλεόρασης με χρήση του τηλεχειριστηρίου. yΕπανασύνδεση του καλωδίου RGB/HDMI. yΕπανεκκίνηση του υπολογιστή με την τηλεόραση ενεργοποιημένη.27 ΠΡΟΔΙΑΓΡΑΦΕΣ ENG

ΠΡΟΔΙΑΓΡΑΦΕΣ Οι αναφερόμενες προδιαγραφές του προϊόντος ενδέχεται να αλλάξουν χωρίς προειδοποίηση, σε περίπτωση αναβάθμισης των λειτουργιών του προϊόντος. Για πληροφορίες σχετικά με την τροφοδοσία και την κατανάλωση ενέργειας, δείτε την ετικέτα του προϊό ντος.

Βάρος Με τη βάση 9,7

Ενεργειακές απαιτήσεις AC 100-240 V~ 50 / 60

Κατανάλωση ενέργειας 80 W 100 W 120 W

Βάρος Με τη βάση 9,6

Ενεργειακές απαιτήσεις AC 100-240 V~ 50 / 60

Κατανάλωση ενέργειας 120 W 170 W 230 W

(Π x Υ x Β) Με τη βάση 979,0mm x 670,0mm x 263,0mm 1089,0mm x 728,0mm x 263,0mm 1263,0mm x 830,0mm x 331,0mm Χωρίς τη βάση 979,0mm x 594,0mm x 35,5mm 1089,0mm x 655,0mm x 35,5mm 1263,0mm x 754,0mm x 35,5mm Βάρος Με τη βάση 14,8 kg 17,5 kg 25,7 kg Χωρίς τη βάση 12,6 kg 15,3 kg 21,9 kg Ενεργειακές απαιτήσεις AC 100-240 V~ 50 / 60

Κατανάλωση ενέργειας 100 W 120 W 150 W28 ΠΡΟΔΙΑΓΡΑΦΕΣ ENG

Μέγεθος μονάδας CI (Πλάτος x Ύψος x Βάθος) 100,0 mm x 55,0 mm x 5,0 mm

περιβάλλοντος Θερμοκρασία λειτουργίας 0 °C έως 40 °C Υγρασία λειτουργίας Κάτω από 80 % Θερμοκρασία αποθήκευσης -20 °C έως 60 °C Υγρασία αποθήκευσης Κάτω από 85 %

Κάλυψη προγραμμάτων VHF, UHF VHF: E2 έως E12, UHF: E21 έως E69, CATV: S1 έως S20, HYPER: S21 έως S47 Μέγιστος αριθμός προγραμμάτων που μπορούν να αποθηκευτούν LS669* LS679* LM610* 1,500 CS669* 1,000 Σύνθετη αντίσταση εξωτερικής

75 Ω 1 Μόνο σε μοντέλα που υποστηρίζουν τη λειτουργία DVB-T2 2 Εκτός από μοντέλα που υποστηρίζουν τη λειτουργία DVB-T2 Υποστηριζόμενηλειτουργία3D (Μόνο για τα μοντέλα 42/47/55LM610*)

(Hz) Μορφήβίντεο 3D με δυνατότητα αναπαραγωγής HDMI 720p 1280x720 89.9 / 90 / 75 59.94 / 60 /

Frame packing (720 60p) 45 / 37.5 60 / 50 Οριζόντια στοίχιση δύο καρέ, Κάθετη στοίχιση δύο καρέ(μισό) 1080i 1920x1080 33.7 / 28.125 60 / 50 Οριζόντια στοίχιση δύο καρέ, Κάθετη στοίχιση δύο καρέ(μισό) 1080p 1920x1080 53.95 / 54 23.98 / 24 Frame packing (1080 24p)

Οριζόντια στοίχιση δύο καρέ, Κάθετη στοίχιση δύο καρέ, Αλληλουχία μονού καρέ 27 24 Οριζόντια στοίχιση δύο καρέ, Κάθετη στοίχιση δύο καρέ(μισό)

33.7 30 Οριζόντια στοίχιση δύο καρέ, Κάθετη

στοίχιση δύο καρέ(μισό) RGB 1080p 1920x1080 66.587 59.93 Οριζόντια στοίχιση δύο καρέ, Κάθετη στοίχιση δύο καρέ USB 1080p 1920x1080 33.75 30 Οριζόντια στοίχιση δύο καρέ, Κάθετη στοίχιση δύο καρέ, MPO(Photo), JPS(Photo) DLNA 1080p 1920x1080 33.75 30 Οριζόντια στοίχιση δύο καρέ, Κάθετη στοίχιση δύο καρέ, MPO(Photo), JPS(Photo) Σήμα Μορφήβίντεο 3D με δυνατότητα αναπαραγωγής DTV 720p, 1080i Οριζόντια στοίχιση δύο καρέ, Κάθετη στοίχιση δύο καρέ29 ΠΡΟΔΙΑΓΡΑΦΕΣ ENG

Υποστηριζόμενη λειτουργία RGB-PC, HDMI/DVI-PC

συχνότητα(Hz) 720x480 31,469 31,5 59,94

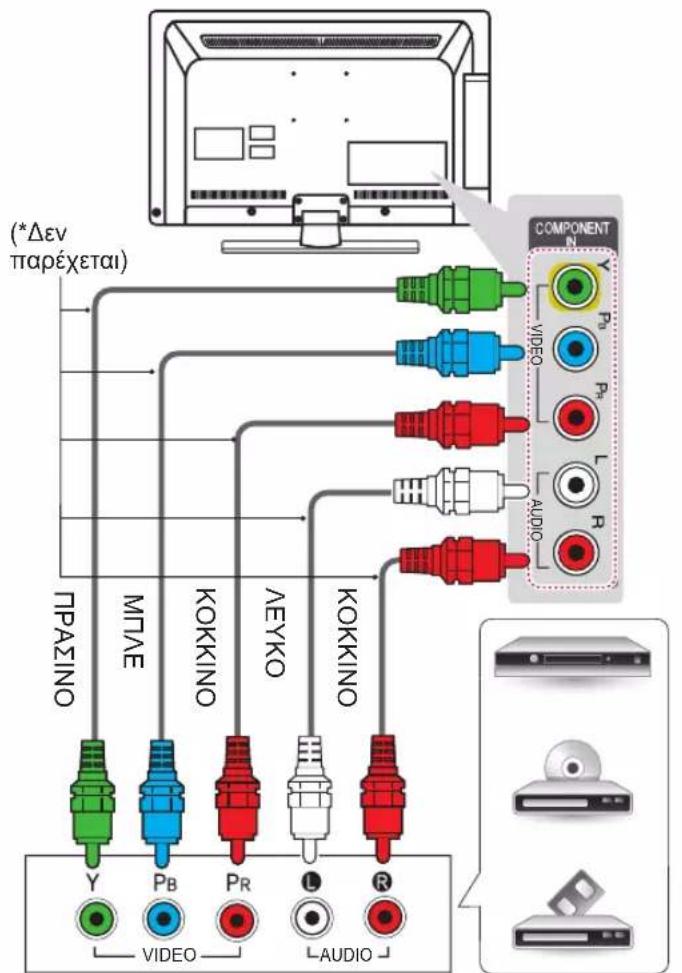

Πληροφορίες σύνδεσης θύρας Component Θύρες component στην

Θύρες εξόδου εικόνας στη συσκευή αναπαραγωγής DVD Y P

(50 Hz / 60 Hz μόνο) (Μόνο για τα μοντέλα 32/42/47CS669*)

Μόνο για τα μοντέλα 32/42/47CS669*)

(Μόνο για τα μοντέλα 32/42/47LS669*, 32/42/47LS679*, 42/47/55LM610*)30 ΚΩΔΙΚΟΙ ΥΠΕΡΥΘΡΩΝ ENG

Η λειτουργία αυτή δεν είναι διαθέσιμη σε όλα τα μοντέλα.

(Δεκαεξαδικός) Λειτουργία Σημείωση

(Κουμπί λειτουργίας) Κουμπί τηλεχειριστηρίου (Ενεργοποίηση/Απενεργοποίηση) 95 ENERGY SAVING Κουμπί τηλεχειριστηρίου F0 TV/RAD Κουμπί τηλεχειριστηρίου

GUIDE Κουμπί τηλεχειριστηρίου AA INFO Κουμπί τηλεχειριστηρίου 79 RATIO Κουμπί τηλεχειριστηρίου 0B INPUT Κουμπί τηλεχειριστηρίου 10-19 Αριθμητικό πλήκτρο 0-9 Κουμπί τηλεχειριστηρίου 53 LIST Κουμπί τηλεχειριστηρίου 1A Q.VIEW Κουμπί τηλεχειριστηρίου 43 SETTINGS Κουμπί τηλεχειριστηρίου 45 Q.MENU (3D OPTION) Κουμπί τηλεχειριστηρίου

Κουμπί τηλεχειριστηρίου 5B EXIT Κουμπί τηλεχειριστηρίου 44 OK Κουμπί τηλεχειριστηρίου

Κουμπί τηλεχειριστηρίου

Κουμπί τηλεχειριστηρίου

Κουμπί τηλεχειριστηρίου

Κουμπί τηλεχειριστηρίου

Κουμπί τηλεχειριστηρίου

- Κουμπί τηλεχειριστηρίου 1E FAV Κουμπί τηλεχειριστηρίου 91 AD Κουμπί τηλεχειριστηρίου 09 MUTE Κουμπί τηλεχειριστηρίου 00 P

) Κουμπί τηλεχειριστηρίου 01 P

) Κουμπί τηλεχειριστηρίου 72 ΚΟΚΚΙΝΟ Κουμπί τηλεχειριστηρίου 71 ΠΡΑΣΙΝΟ Κουμπί τηλεχειριστηρίου 63 ΚΙΤΡΙΝΟ Κουμπί τηλεχειριστηρίου 61 ΜΠΛΕ Κουμπί τηλεχειριστηρίου

Κουμπί τηλεχειριστηρίου B0 ► Κουμπί τηλεχειριστηρίου

Κουμπί τηλεχειριστηρίου 8E ►► Κουμπί τηλεχειριστηρίου 8F ◄◄ Κουμπί τηλεχειριστηρίου 39 SUBTITLE Κουμπί τηλεχειριστηρίου 20 TEXT Κουμπί τηλεχειριστηρίου 21 T.OPT(T.Option) Κουμπί τηλεχειριστηρίου DC 3D Κουμπί τηλεχειριστηρίου 7E SIMPLINK Κουμπί τηλεχειριστηρίου 30 AV MODE (ΛΕΙΤΟΥΡΓΙΑ AV) Κουμπί τηλεχειριστηρίου31 ΡΥΘΜΙΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΕΛΕΓΧΟΥENG

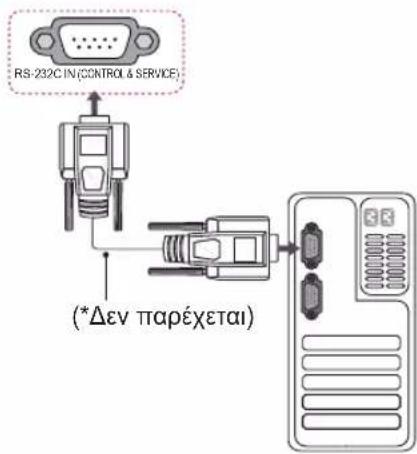

ΡΥΘΜΙΣΗΕΞΩΤΕΡΙΚΗΣΜΟΝΑΔΑΣΕΛΕΓΧΟΥ ΡύθμισηRS-232C Συνδέστε στην υποδοχή RS-232C (σειριακή θύρα) μια εξωτερική μονάδα ελέγχου (π.χ. υπολογιστή ή οπτικοακουστικό σύστημα ελέγχου) για να ελέγχετε εξωτερικά τις λειτουργίες του προϊόντος.Συνδέστε τη σειριακή θύρα της μονάδας ελέγχου με την υποδοχή RS-232C στο πίσω μέρος του προϊόντος.Σημείωση: Τα καλώδια σύνδεσης RS-232C δεν παρέχονται με το προϊόν. Τύποςβύσματος: D-Sub9ακίδων,αρσενικό Αρ. Ονομασίαακίδας1 Καμία σύνδεση2 RXD (Λήψη δεδομένων)3 TXD (Εκπομπή δεδομένων)4 DTR (Πλευρά DTE σε ετοιμότητα)5 GND6 DSR (Πλευρά DCE σε ετοιμότητα)7 RTS (Έτοιμο για αποστολή)8 CTS (Ελεύθερο για αποστολή)9 Καμία σύνδεση ΔιαμορφώσειςRS-232C Set ID (Αναγνωριστικό συσκευής)Αριθμός αναγνωριστικού της συσκευής. “Αντιστοίχισηπραγματικώνδεδομένων”. 1 Πατήστε SETTINGS για να μεταβείτε στα κύρια 2 Πατήστε τα κουμπιά πλοήγησης, για να μεταβείτε στο μενού ΕΠΙΛΟΓΗ, και πατήστε OK. 3 Πατήστε τα κουμπιά πλοήγησης, για να μεταβείτε στην επιλογή SETID, και πατήστε OK. 4 Με κύλιση αριστερά ή δεξιά, επιλέξτε αριθμό αναγνωριστικού συσκευής και πατήστε Κλείσιμο. Το εύρος ρύθμισης είναι 1-99. 5 Όταν ολοκληρώσετε τη διαδικασία, πατήστε το κουμπί EXIT.

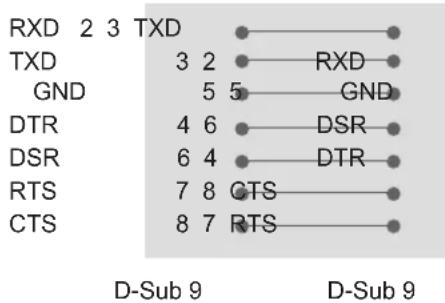

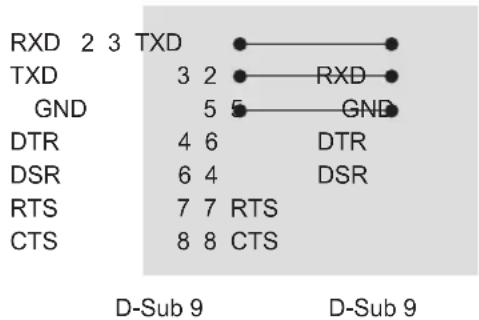

Διαμορφώσεις 3 καλωδίων (Μη τυπικό) Υπολογιστής Τηλεόραση RXD 2 3 TXD TXD 3 2 RXD GND 5 5 GND DTR 4 6 DTR DSR 6 4 DSR RTS 7 7 RTS CTS 8 8 CTS D-Sub 9 D-Sub 9Διαμορφώσεις 7 καλωδίων (Τυπικό καλώδιο RS-232C) Υπολογιστής Τηλεόραση RXD 2 3 TXD TXD 3 2 RXD GND 5 5 GND DTR 4 6 DSR DSR 6 4 DTR RTS 7 8 CTS CTS 8 7 RTS D-Sub 9 D-Sub 9(Μόνο για τα μοντέλα 32/42/47CS669*) EXTERNAL SPEAKER OUT RGB IN (PC)

Λίστααναφοράςεντολών Πρωτόκολλαεπικοινωνίας y Ρυθμός baud: 9600 bps (UART) y Μήκος δεδομένων: 8 bit y Ισοτιμία: Καμία y Bit διακοπής: 1 bit y Κώδικας επικοινωνίας: κώδικας ASCII y Χρησιμοποιήστε αντεστραμμένο καλώδιο (με ανάποδη συνδεσμολογία). y * Σημείωση: Κατά τη διάρκεια λειτουργιών USB όπως είναι οι λειτουργίες DivX ή ΕΜF, όλες οι εντολές εκτός από τις εντολές λειτουργίας (ka) και πλήκτρων (mc) δεν εκτελούνται και θεωρούνται ακατάλληλες. (Ανάλογα με το μοντέλο) ΕΝΤΟΛΗ1 ΕΝΤΟΛΗ2

(Δεκαεξαδικά) ΕΝΤΟΛΗ1 ΕΝΤΟΛΗ2

01. Λειτουργία k a 00 έως 01 13. Πρίμα k r 00 έως 64

14. Μπάσα k s 00 έως 64

15. Ισορροπία k t 00 έως 64

04. Σίγαση ήχου k e 00 έως 01 16. Θερ. χρώμ. x u 00 έως 64

06. Αντίθεση k g 00 έως 64

07. Φωτεινότητα k h 00 έως 64

08. Χρώμα k i 00 έως 64

προγράμματος m b 00 έως 01

21. Πλήκτρο m c Κωδικός

10. Ευκρίνεια k k 00 έως 64

εισόδου (βασική) x b (Ανατρέξτε στη σελ.37)

κλειδώματος τηλεχειριστηρίου k m 00 έως 01

24. 3D x t (Ανατρέξτε

στη σελ.37)33 ΡΥΘΜΙΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΕΛΕΓΧΟΥ ENG

Πρωτόκολλοεκπομπής/λήψης

[Εντολή 1][Εντολή 2][ ][Set ID][ ][Δεδομένα][Cr] [Εντολή 1] : Πρώτη εντολή ελέγχου της τηλεόρασης. (j, k, m ή x) [Εντολή 2] : Δεύτερη εντολή ελέγχου της τηλεόρασης. [Set ID] : Μπορείτε να ρυθμίσετε το στοιχείο Set ID, ώστε να επιλέξετε το αναγνωριστικό της συσκευής που θέλετε από το μενού επιλογών. Το εύρος ρύθμισης είναι μεταξύ 1 και 99. Όταν ορίζετε την τιμή "0" για το αναγνωριστικό συσκευής, ελέγχονται όλες οι συνδεδεμένες συσκευές. Το αναγνωριστικό οθόνης εμφανίζεται ως δεκαδικός αριθμός (1 έως 99) στο μενού και ως δεκαεξαδικός (0x0 έως 0x63) στο πρωτόκολλο μετάδοσης/λήψης. [ΔΕΔΟΜΕΝΑ]] : Μετάδοση των δεδομένων της εντολής. Για να αναγνωστεί η κατάσταση της εντολής, μεταδώστε δεδομένα "FF". [Cr] : Χαρακτήρας επαναφοράς Κώδικας ASCII ‘0x0D’ [ ] : Κώδικας ASCII "διάστημα (0x20)" Επιβεβαίωση [Εντολή 2][ ][Set ID][ ][OK][Δεδομένα][x]

• Η συσκευή εκπέμπει ΑCΚ (επιβεβαίωση) με βάση αυτήν τη μορφή, όταν λαμβάνει φυσιολογικά δεδομένα. Εκείνη τη στιγμή, αν τα δεδομένα βρίσκονται σε λειτουργία ανάγνωσης, η συσκευή εμφανίζει την τρέχουσα κατάστασή τους. Αν τα δεδομένα βρίσκονται σε λειτουργία εγγραφής, η συσκευή εμφανίζει τα δεδομένα του υπολογιστή. Αναγνώριση σφαλμάτων [Εντολή 2][ ][Set ID][ ][NG][Δεδομένα][x]

• Η συσκευή εκπέμπει ΑCΚ (επιβεβαίωση) με βάση αυτήν τη μορφή, όταν λαμβάνει μη φυσιολογικά δεδομένα από μη εφαρμόσιμες λειτουργίες ή σφάλματα επικοινωνίας. Δεδομένα 00: Λανθασμένος κωδικός34 ΡΥΘΜΙΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΕΛΕΓΧΟΥ ENG

08.Χρώμα(Εντολή:ki) ► Ρυθμίζονται τα χρώματα της οθόνης. Μπορείτε επίσης να ρυθμίσετε τα χρώματα στο μενού

Δεδομένα ελάχ.: 00 έως μέγ.: 64

• Ανατρέξτε στην ενότητα "Αντιστοίχιση πραγ- ματικών δεδομένων". Ανατρέξτε στη σελ.37. Μετάδοση [k][i][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [i][ ][Set ID][ ][OK/NG][Δεδομένα][x] 04.Απενεργοποίησηέντασηςήχου(Εντολή:ke) ► Ενεργοποιείται/απενεργοποιείται η ένταση του ήχου. Μπορείτε επίσης να ρυθμίσετε την απενεργοποίηση του ήχου από το κουμπί ΜUΤΕ στο τηλεχειριστήριο. Δεδομένα 00: Ενεργοποίηση σίγασης ήχου (απενεργο- ποίηση ήχου) 01 : Απενεργοποίηση σίγασης ήχου (ενεργοποίη-

Μετάδοση [k][e][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [e][ ][Set ID][ ][OK/NG][Data][x] 02.Αναλογία Οθόνης ( Εντολή: k c) (Βασικό μέγεθος

► Ρυθμίζεται η μορφή της οθόνης. (Βασική μορφή εικόνας) Μπορείτε επίσης να ρυθμίσετε τη μορφή της οθόνης με την "Αναλογία Οθόνης" από το Q.MENU. ή από το μενού ΕΙΚΟΝΑ. Δεδομένα 01 : Κανονική οθόνη (4:3) 02 : Ευρεία οθόνη (16:9)

04 : Ζουμ 06 : Αρχικό 07 : 14:9 09 : Εικόνα 1 προς 0B : Πλήρες πλάτος 10 έως 1F : Cinema Zoom (Κινηματογραφικό ζουμ) 1 έως 16 Μετάδοση [k][c][ ][Set ID][ ][Δεδομένα][Cr]

• Όταν χρησιμοποιείτε την είσοδο PC, επιλέγετε αναλογία οθόνης 16:9 ή 4:3.

Στην κατάσταση λειτουργίας DTV/HDMI (1080i 50 Hz / 60 Hz, 720p 50Hz / 60 Hz, 1080p 24 Hz / 30 Hz / 50 Hz / 60 Hz) και Component (720p, 1080i, 1080p 50 Hz / 60 Hz) είναι διαθέσιμη η λειτουργία "Εικόνα 1 προς 1".

• Η λειτουργία "Πλήρες πλάτος" υποστηρίζεται μόνο για τις λειτουργίες

Επιβεβαίωση [c][ ][Set ID][ ][OK/NG][Δεδομένα][x] 03.Απενεργοποίησηήχουοθόνης(Εντολή:kd) ► Ενεργοποιείται/απενεργοποιείται ο ήχος της οθόνης. Δεδομένα 00: Ενεργοποίηση ήχου οθόνης (με εικόνα) Ενεργοποίηση ήχου βίντεο 01: Απενεργοποίηση ήχου οθόνης (χωρίς εικόνα) 10: Απενεργοποίηση ήχου βίντεο

• Οι ενδείξεις της οθόνης (OSD) εμφανίζονται στην τηλε- όραση μόνο στην περίπτωση που έχει απενεργοποιη- θεί ο ήχος του βίντεο. Αν όμως έχει απενεργοποιηθεί ο ήχος της οθόνης, η τηλεόραση δεν εμφανίζει τις ενδεί- ξεις της οθόνης. Μετάδοση [k][d][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [d][ ][Set ID][ ][OK/NG][Δεδομένα][x] 05.Έλεγχοςέντασηςήχου(Εντολή:kf) ► Ρυθμίζεται η ένταση του ήχου. Μπορείτε επίσης να ρυθμίσετε τον ήχο από τα κου- μπιά ΕΝΤΑΣΗΣ στο τηλεχειριστήριο. Δεδομένα ελάχ.: 00 έως μέγ.: 64

• Ανατρέξτε στην ενότητα "Αντιστοίχιση πραγ- ματικών δεδομένων". Ανατρέξτε στη σελ.37. Μετάδοση [k][f][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [f][ ][Set ID][ ][OK/NG][Δεδομένα][x] 06.Αντίθεση(Εντολή:kg) ► Ρυθμίζεται η αντίθεση της οθόνης. Μπορείτε επίσης να ρυθμίσετε την αντίθεση στο μενού ΕΙΚΟΝΑ. Δεδομένα ελάχ.: 00 έως μέγ.: 64

• Ανατρέξτε στην ενότητα "Αντιστοίχιση πραγ- ματικών δεδομένων". Ανατρέξτε στη σελ.37. Μετάδοση [k][g][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [g][ ][Set ID][ ][OK/NG][Δεδομένα][x] 07.Φωτεινότητα(Εντολή:kh) ► Ρυθμίζεται η φωτεινότητα της οθόνης. Μπορείτε επίσης να ρυθμίσετε τη φωτεινότητα στο μενού ΕΙΚΟΝΑ. Δεδομένα ελάχ.: 00 έως μέγ.: 64

• Ανατρέξτε στην ενότητα "Αντιστοίχιση πραγ- ματικών δεδομένων". Ανατρέξτε στη σελ.37. Μετάδοση [k][h][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [h][ ][Set ID][ ][OK/NG][Δεδομένα][x] 01.Λειτουργία(Εντολή:ka) ► Ενεργοποιήστε/απενεργοποιήστε τη συσκευή. Δεδομένα 00: Απενεργοποίηση 01: Ενεργοποίηση Μετάδοση [k][a][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [a][ ][Set ID][ ][OK/NG][Δεδομένα][x] ► Δείχνει αν η οθόνη είναι ενεργοποιημένη ή απενεργοποιημέ-

Μετάδοση [k][a][ ][Set ID][ ][FF][Cr]

• Με τον ίδιο τρόπο, αν οι άλλες λειτουργίες μεταδίδουν δεδομένα "0xFF" με βάση αυτή τη μορφή, η ανάδραση δεδομένων επιβεβαίωσης εμφανίζει την κατάσταση κάθε λειτουργίας.

• Τα μηνύματα επιβεβαίωσης, αναφοράς σφάλματος καθώς και άλλα μηνύματα μπορεί να εμφανίζονται στην οθόνη όταν η τηλεόραση είναι ενεργοποιημένη. Επιβεβαίωση [a][ ][Set ID][ ][OK/NG][Δεδομένα][x]35 ΡΥΘΜΙΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΕΛΕΓΧΟΥ ENG

12. Λειτουργία κλειδώματος τηλεχειριστηρίου

(Εντολή:km) ► Κλειδώνονται τα μπροστινά χειριστήρια στην οθόνη και το τηλεχειριστήριο. Μετάδοση [k][m][ ][Set ID][ ][Δεδομένα][Cr] Δεδομένα 00: Απενεργοποίηση κλειδώματος 01: Ενεργοποίηση κλειδώματος

• Αν δεν χρησιμοποιείτε το τηλεχειριστήριο, χρησιμοποιή- στε αυτήν τη λειτουργία. Όταν διακοπεί/ξεκινήσει η τροφοδοσία ρεύματος, το εξωτερικό κλείδωμα απενεργοποιείται.

• Αν είναι ενεργοποιημένο το κλείδωμα πλήκτρων στη λειτουργία αναμονής, η τηλεόραση δεν ενεργοποιείται ούτε με το τηλεχειριστήριο ούτε με το πλήκτρο τοπικών

Επιβεβαίωση [m][ ][Set ID][ ][OK/NG][Δεδομένα][x] 11.OSDSelect(ΕπιλογήOSD)(Εντολή:kl) ► Επιλέγεται η ενεργοποίηση/απενεργοποίηση του μενού OSD (Ενδείξεις επί της οθόνης) όταν χειρίζεστε τη συσκευή από το τηλεχειριστήριο. Μετάδοση [k][l][ ][Set ID][ ][Δεδομένα][Cr] Δεδομένα 00: Απενεργοποίηση OSD 01: Ενεργοποίηση OSD Επιβεβαίωση [l][ ][Set ID][ ][OK/NG][Δεδομένα][x] 09.Χρωματικόςτόνος(Εντολή:kj) ► Ρυθμίζεται ο χρωματικός τόνος της οθόνης. Μπορείτε επίσης να ρυθμίσετε τον χρωματικό τόνο στο μενού ΕΙΚΟΝΑ. Δεδομένα Κόκκινο: 00 έως πράσινο: 64

• Ανατρέξτε στην ενότητα "Αντιστοίχιση πραγ- ματικών δεδομένων". Ανατρέξτε στη σελ.37. Μετάδοση [k][j][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [j][ ][Set ID][ ][OK/NG][Δεδομένα][x] ► Ρυθμίζεται η ευκρίνεια της εικόνας. Μπορείτε επίσης να ρυθμίσετε την ευκρίνεια στο μενού ΕΙΚΟΝΑ. 10.Ευκρίνεια(Εντολή:kk) Δεδομένα ελάχ.: 00 έως μέγ.: 64

• Ανατρέξτε στην ενότητα "Αντιστοίχιση πραγ- ματικών δεδομένων". Ανατρέξτε στη σελ.37. Μετάδοση [k][k][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [k][ ][Set ID][ ][OK/NG][Δεδομένα][x] 15.Ισορροπία(Εντολή:kt) ► Ρυθμίζεται η εξισορρόπηση. Μπορείτε επίσης να ρυθμίσετε την ισορροπία στο μενού ΉΧOΣ. Δεδομένα ελάχ.: 00 έως μέγ.: 64

• Ανατρέξτε στην ενότητα "Αντιστοίχιση πραγ- ματικών δεδομένων". Ανατρέξτε στη σελ.37. Μετάδοση [k][t][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [t][ ][Set ID][ ][OK/NG][Δεδομένα][x]

Μπάσα(Εντολή:ks) ► Ρυθμίζονται τα μπάσα. Μπορείτε επίσης να ρυθμίσετε τα μπάσα στο μενού ΗΧOΣ. Δεδομένα ελάχ.: 00 έως μέγ.: 64

• Ανατρέξτε στην ενότητα "Αντιστοίχιση πραγ- ματικών δεδομένων". Ανατρέξτε στη σελ.37. Μετάδοση [k][s][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [s][ ][Set ID][ ][OK/NG][Δεδομένα][x] 13.Πρίμα(Εντολή:kr) ► Ρυθμίζονται τα πρίμα. Μπορείτε επίσης να ρυθμίσετε τα πρίμα στο μενού ΗΧOΣ. Δεδομένα ελάχ.: 00 έως μέγ.: 64

• Ανατρέξτε στην ενότητα "Αντιστοίχιση πραγματι- κών δεδομένων". Ανατρέξτε στη σελ.37. Μετάδοση [k][r][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [r][ ][Set ID][ ][OK/NG][Δεδομένα][x] 16.Θερ.χρώμ.(Εντολή:xu) ► Ρυθμίζεται η θερμοκρασία χρώματος. Μπορείτε επίσης να ρυθμίσετε τη θερμοκρασία χρώματος από το μενού

Δεδομένα ελάχ.: 00 έως μέγ.: 64

• Ανατρέξτε στην ενότητα "Αντιστοίχιση πραγματικών δεδομένων". Ανατρέξτε στη σελ.37. Μετάδοση [x][u][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [u][ ][Set ID][ ][OK/NG][Δεδομένα][x]36 ΡΥΘΜΙΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΕΛΕΓΧΟΥ ENG

19.Εντολήσυντονισμού(Εντολή:ma) ► Επιλέξτε κανάλι με τον παρακάτω φυσικό αριθμό. Δεδομένα 00 : Δεδομένα καναλιών υψηλής συχνότητας Δεδομένα 01 : Δεδομένα καναλιών χαμηλής συχνότητας π.χ. Αρ. 47 -> 00 2F (2FH) Αρ. 394 -> 01 8A (18AH), Αρ. DTV 0 -> Αδιάφορο Δεδομένα 02 : [Anttena] 0x00 : Αναλογική Κύρια 0x10 : Βασικό DTV 0x20 : Ραδιόφωνο [Cable] 0x80 : Αναλογική Κύρια 0x90 : Βασικό DTV 0xA0 : Ραδιόφωνο Εύρος δεδομένων συχνότητας καναλιών Αναλογικό - Ελάχ.: 00 έως Μέγ.: 63 (0 έως 99) Ψηφιακό - Ελάχ.: 00 έως Μέγ.: 3Ε7 (0 έως 999) Μετάδοση [m][a][ ][Set ID][ ][Δεδομένα0][ ][Δεδομένα1][ ][Δεδομένα2][Cr] Επιβεβαίωση [a][ ][Set ID][ ][OK/NG][Δεδομένα][x] Δεδομένα ελάχ.: 00 έως μέγ.: 7DH 18.AutoConfigure(Αυτόματηρύθμιση)(Εντολή:ju) ► Ρυθμίζει αυτόματα τη θέση της εικόνας και ελαχιστοποιεί το τρεμόπαιγμα. Λειτουργεί μόνο στην κατάσταση RGB (PC). Δεδομένα 01: Για ρύθμιση Μετάδοση [j][u][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [u][ ][Set ID][ ][OK/NG][Δεδομένα][x] 17.ΕξοικονόμησηΕνέργειας(Εντολή:jq) ► Μειώνει την κατανάλωση ρεύματος της τηλεόρασης. Μπορείτε επίσης να ρυθμίσετε την εξοικονόμηση ενέργειας από το μενού

Μετάδοση [j][q][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [q][ ][Set ID][ ][OK/NG][Δεδομένα][x]

εξοικονόμη- σης ενέργει-

20.Προσθήκη/Παράλειψηπρογράμματος(Εντολή:mb) ► Ορίζεται η κατάσταση παράλειψης για το τρέχον πρόγραμμα. Δεδομένα 00: Παράλειψη 01: Προσθήκη Μετάδοση [m][b][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [b][ ][Set ID][ ][OK/NG][Δεδομένα][x] 21.Πλήκτρο(Εντολή:mc) ► Αποστολή του κωδικού πλήκτρων του τηλεχειριστηρίου

Δεδομένα Κωδικός πλήκτρου - Ανατρέξτε στη σελ.30. Μετάδοση [m][c][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [c][ ][Set ID][ ][OK/NG][Δεδομένα][x] 22.Ρύθμισηφωτισμού(Εντολή:mg) ► Ρυθμίζεται ο φωτισμός. Δεδομένα: 00 (ελάχ.) έως 64 (μέγ.) Μετάδοση [m][g][ ][Set ID][ ][Δεδομένα][Cr] Επιβεβαίωση [g][ ][Set ID][ ][OK/NG][Δεδομένα][x]37 ΡΥΘΜΙΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΕΛΕΓΧΟΥ ENG

Αντιστοίχισηπραγματικών

00 : Βήμα 0 A: Βήμα 10 (Set ID 10) F: Βήμα 15 (Set ID 15) 10 : Βήμα 16 (Set ID 16) 64 : Βήμα 100 6E: Βήμα 110 73 : Βήμα 115 74 : Βήμα 116 CF: Βήμα 199 FE: Βήμα 254 FF: Βήμα 255

.Επιλογήεισόδου( Εντολή:x

(Είσοδος κύριας εικόνας) ► Επιλέγεται η πηγή εισόδου για τη βασική εικόνα. Δομή δεδομένων MSB LSB Μετάδοση [x][b][ ][Set ID][ ][Δεδομένα][Cr] Εξωτερική είσοδος Αριθμός εισόδου

Επιβεβαίωση [b][ ][Set ID][ ][OK/NG][Δεδομένα][x] Εξωτερική είσοδος Δεδομένα 0 0 0 0 DTV 0 0 0 1 Αναλογικά 0 0 1 0 AV 0 1 0 0 Component 0 1 1 0 RGB

Αριθμός εισόδου Δεδομένα 0 0 0 0 Είσοδος 1 0 0 0 1 Είσοδος 2 0 0 1 0 Είσοδος 3 0 0 1 1 Είσοδος 4 24.3D(Εντολή:xt)(μόνογιαμοντέλα3D) ► Για την αλλαγή της κατάστασης λειτουργίας 3D της τηλεόρασης. Δομή δεδομένων Δεδομένα01 00 : Ενεργ. λειτ. 3D 01 : Απενεργ. λειτ. 3D 02 : 3D σε 2D 03 : 2D σε 3D Δεδομένα02 00 : Οριζόντια στοίχιση καρέ 01 : Κάθετη στοίχιση καρέ 02 : Σκακιέρα 03 : Αλληλουχία καρέ Δεδομένα03 00 : Δεξιά προς αριστερά 01 : Αριστερά προς δεξιά Δεδομένα 04 Εφέ 3D (Βάθος 3D) :Ελάχ.: 00 ~ Μέγ.: 14 (*μετάδοση σε δεκαεξαδικό κώδικα) *Αν τα δεδομένα 1 είναι 00 (Ενεργ. λειτ. 3D), τα δεδομένα 4 δεν έχουν σημασία. *Αν τα δεδομένα 1 είναι 01 (Απενεργ. λειτ. 3D) ή 02 (3D σε 2D), τα δεδομένα 2, 3 και 4 δεν έχουν σημασία. *Αν τα δεδομένα 1 είναι 03 (2D σε 3D), τα δεδομένα 2 και 3 δεν έχουν σημασία. Transmission [x][t][ ][Set ID][ ][Data01][ ][Data02] [ ][Data03][ ][Data04][Cr] Δεδομένα 1 Δεδομένα 2 Δεδομένα 3 Δεδομένα 4 00 O O X 01 X X X 02 X X X 03 X X O X: Αδιάφορο Ack [t][ ][OK][Data01][Data02][Data03][Data04][x] [t][ ][NG][Data01][x]Το μοντέλο και ο αριθμός σειράς της

αναγράφονται στο πίσω μέρος της Σημειώστε αυτό τον αριθμό, σε περίπτωση που η συσκευή χρειάζεται επισκευή.
