ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KM 100100 R Bp Pack Kärcher

Sovellettu yhdenmukaisuuden analy- sointimenetelmä 2000/14/EY: Liite V Äänen tehotaso dB(A) Mitattu: 92 Taattu: 94 Chairman of the Board of Management Director Regulatory Affairs & Certification 154 FI- 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Αν κατά την αφαίρεση της συσκευασίας δι- απιστώσετε ζημίες που προκλήθηκαν κατά τη μεταφορά, ειδοποιήστε αμέσως τον προμηθευτή σας. – Οι προειδοποιητικές πινακίδες και οι πι- νακίδες υποδείξεων που είναι τοποθε- τημένες στο μηχάνημα, παρέχουν σημαντικές υποδείξεις για την ακίνδυνη λειτουργία. – Εκτός από τις υποδείξεις στο εγχειρίδιο λειτουργίας πρέπει να λάβετε παράλλη- λα υπόψη και τους γενικούς κανονι- σμούς ασφάλειας και πρόληψης ατυχημάτων που προβλέπει ο νομοθέ-

Κίνδυνος τραυματισμού! Κίνδυνος ανατροπής, όταν η κλίση του εδά- φους είναι πολύ ανοδική. – Κατά τη διεύθυνση της κίνησης, η ανοδι- κή κλίση μπορεί να είναι μόνο 18%. Κίνδυνος ανατροπής όταν η ταχύτητα στη στροφή είναι πολύ μεγάλη – Οδηγείτε αργά στις στροφές. Κίνδυνος ανατροπής, όταν το έδαφος είναι

– Οδηγείτε το μηχάνημα μόνο σε σταθερό

Κίνδυνος ανατροπής, όταν η κλίση στα άκρα είναι μεγάλη. – Η ανοδική κλίση, εγκάρσια προς τη δι- εύθυνση της κίνησης, μπορεί να είναι μόνο έως 15%. – Πρέπει κατά βάση να τηρούνται τα μέ- τρα προφύλαξης, οι κανονισμοί και οι διατάξεις που ισχύουν για το όχημα – Ο χειριστής της συσκευής πρέπει να την χρησιμοποιεί σύμφωνα με τους κα- νονισμούς Ο χειριστής κατά την οδήγη- ση πρέπει να έχει υπόψη τις τοπικές συνθήκες και κατά την εργασία πρέπει να δίνει προσοχή σε άλλα άτομα και ιδι- αίτερα σε παιδιά – Η συσκευή επιτρέπεται να χρησιμοποι- είται μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού ή έχουν αποδείξει την ικανότητά τους για χειρισμό και έχουν λάβει ρητή εντολή για τη χρήση της συσκευής. – Η συσκευή δεν επιτρέπεται να χρησιμο- ποιείται από παιδιά ή νεαρά άτομα – Δεν επιτρέπεται να επιβιβάζονται άλλα άτομα στη μηχανή – Μηχανές με κάθισμα επιτρέπεται να οδηγούνται μόνο από τη θέση του καθί-

Για να αποτρέψετε τη μη εξουσιοδοτη- μένη χρήση της συσκευής, βγάλτε το

Δεν επιτρέπεται ποτέ να εγκαταλείπετε τη συσκευή ανεπίβλεπτη, εφόσον βρί- σκεται σε λειτουργία ο κινητήρας. Ο χει- ριστής επιτρέπεται να εγκαταλείψει τη συσκευή μόνο εφόσον ακινητοποιηθεί ο κινητήρας, η συσκευή ασφαλιστεί έναντι των ακούσιων κινήσεων και απομα- κρυνθεί το κλειδί από τη μίζα. Υπόδειξη: Η εγγύηση ισχύει μόνο εφόσον χρησιμοποιείτε τις μπαταρίες και τους φορ- τιστές που συνιστά η εταιρία Kärcher. – Πρέπει να τηρούνται οπωσδήποτε οι οδηγίες λειτουργίας του κατασκευαστή του συσσωρευτή. Λαμβάνετε υπόψη τις συστάσεις του νομοθέτη σχετικά με το χειρισμό των συσσωρευτών. – Ποτέ μην αφήνετε τους συσσωρευτές εκφορτισμένους αλλά φορτίζετέ τους το συντομότερο δυνατό. – Οι συσσωρευτές πρέπει να διατηρού- νται πάντοτε καθαροί και στεγνοί προς αποφυγή τυχόν ρευμάτων διαρροής. Προστατέψτε τους συσσωρευτές από ρύπους, π.χ. από μεταλλικές σκόνες. – Μην τοποθετείτε εργαλεία ή παρόμοια αντικείμενα επάνω στον συσσωρευτή. Κίνδυνος βραχυκυκλώματος και έκρη-

– Απαγορεύεται η χρήση ακάλυπτης φλό- γας, ο σχηματισμός σπινθήρων ή το κά- πνισμα πλησίον του συσσωρευτή ή στο χώρο επαναφόρτισής του. Κίνδυνος

– Μην αγγίζετε καυτά εξαρτήματα, π.χ. τον κινητήρα (κίνδυνος πρόκλησης εγκαυμάτων). – Προσοχή κατά το χειρισμό των υγρών των συσσωρευτών. Τηρείτε τις σχετικές προδιαγραφές ασφαλείας! – Οι μεταχειρισμένοι συσσωρευτές πρέ- πει να διατίθενται με οικολογικό τρόπο σύμφωνα με την οδηγία 91/ 157 ΕΟΚ. – Κατά την τοποθέτηση της μπαταρίας στο KM 100/100 R Bp συναρμολογήστε οπωσδήποτε την ασφάλεια πόλων της μπαταρίας (ανατρέξτε στο κεφάλαιο Εργασίες Συντήρησης).

Για την αποφυγή ενδεχόμενων κινδύνων, οι επιδιορθώσεις και η τοποθέτηση ανταλλα- κτικών θα πρέπει να εκτελούνται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτη- σης πελατών. – Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή Τα γνήσια αξεσουάρ και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής – Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης. Υποδείξεις ασφαλείας . . . . . EL . . 1 Γενικές υποδείξεις . . . . .

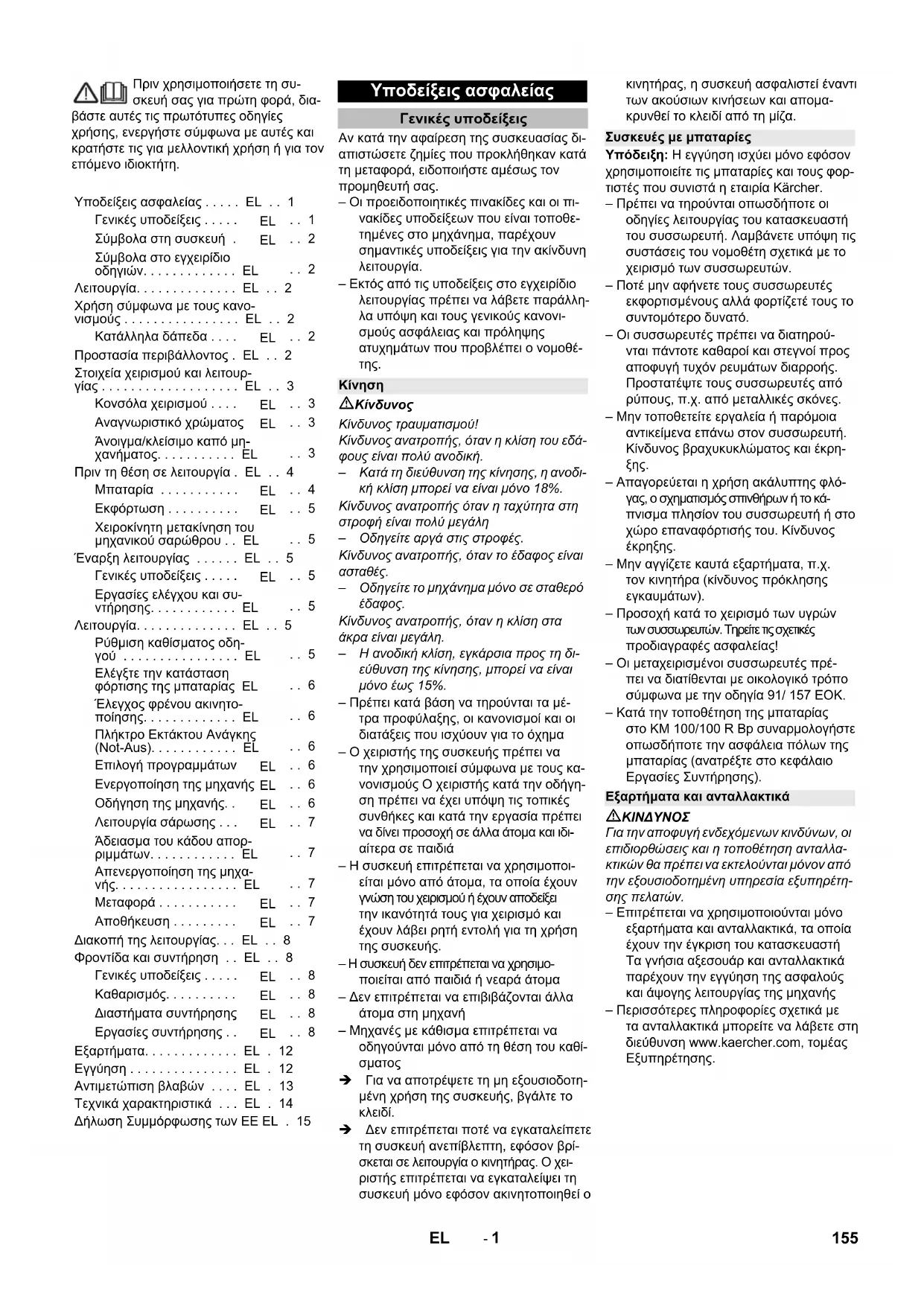

Σύμβολα στη συσκευή .

Σύμβολα στο εγχειρίδιο οδηγιών. . . . . . . . . . . . . EL

Λειτουργία. . . . . . . . . . . . . . EL . . 2 Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . EL . . 2 Κατάλληλα δάπεδα . . . .

Προστασία περιβάλλοντος . EL . . 2 Στοιχεία χειρισμού και λειτουρ- γίας . . . . . . . . . . . . . . . . . . . EL . . 3 Κονσόλα χειρισμού . . . .

Αναγνωριστικό χρώματος

Άνοιγμα/κλείσιμο καπό μη- χανήματος. . . . . . . . . . . EL

Πριν τη θέση σε λειτουργία . EL . . 4 Μπαταρία . . . . . . . . . . .

Εκφόρτωση . . . . . . . . . .

Χειροκίνητη μετακίνηση του μηχανικού σαρώθρου . . EL

Έναρξη λειτουργίας . . . . . . EL . . 5 Γενικές υποδείξεις . . . . .

Εργασίες ελέγχου και συ- ντήρησης. . . . . . . . . . . . EL

Λειτουργία. . . . . . . . . . . . . . EL . . 5 Ρύθμιση καθίσματος οδη- γού . . . . . . . . . . . . . . . . EL

Ελέγξτε την κατάσταση φόρτισης της μπαταρίας EL

Έλεγχος φρένου ακινητο- ποίησης. . . . . . . . . . . . . EL

Πλήκτρο Εκτάκτου Ανάγκης (Not-Aus). . . . . . . . . . . . EL

Επιλογή προγραμμάτων

Ενεργοποίηση της μηχανής

Οδήγηση της μηχανής. .

Λειτουργία σάρωσης . . .

Άδειασμα του κάδου απορ- ριμμάτων. . . . . . . . . . . . EL

Απενεργοποίηση της μηχα- νής. . . . . . . . . . . . . . . . . EL

Μεταφορά . . . . . . . . . . .

Αποθήκευση . . . . . . . . .

Διακοπή της λειτουργίας. . . EL . . 8 Φροντίδα και συντήρηση . . EL . . 8 Γενικές υποδείξεις . . . . .

Καθαρισμός. . . . . . . . . .

Διαστήματα συντήρησης

Εργασίες συντήρησης . .

Εξαρτήματα. . . . . . . . . . . . . EL . 12 Εγγύηση . . . . . . . . . . . . . . . EL . 12 Αντιμετώπιση βλαβών . . . . EL . 13 Τεχνικά χαρακτηριστικά . . . EL . 14 Δήλωση Συμμόρφωσης των ΕE EL . 15 Υποδείξεις ασφαλείας Γενικές υποδείξεις

Συσκευές με μπαταρίες Εξαρτήματα και ανταλλακτικά 155EL- 2

Προειδοποιεί για έναν άμεσα επαπειλούμε- νο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προειδοποιεί για μια ενδεχομένως επικίν- δυνη κατάσταση, η οποία μπορεί να οδηγή- σει σε σοβαρό τραυματισμό ή θάνατο.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες. Το μηχανικό σάρωθρο λειτουργεί σύμφωνα με την αρχή του σαρώματος. – Οι πλευρικές βούρτσες (3) καθαρίζουν γωνίες και ακμές της καθαριζόμενης επιφάνειας και προωθούν τους ρύπους στην κυλινδρική βούρτσα. – Η περιστροφική κυλινδρική βούρτσα (4) ωθεί τα απορρίμματα απευθείας στον κάδο απορριμμάτων (5). – Η στροβιλιζόμενη εντός του κάδου σκό- νη διαχωρίζεται από το φίλτρο σκόνης (2) και ο φιλτραρισμένος καθαρός αέ- ρας αναρροφάται μέσω του αναρροφη- τήρα (1). Χρησιμοποιείτε αυτή τη μηχανική σκούπα αποκλειστικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού. Προτού την χρησιμοποιήσετε, ελέγχετε την κατάσταση και την ασφάλεια λει- τουργίας της μηχανής και των εξαρτη- μάτων της. Μην χρησιμοποιείτε τη μηχανή εάν η κατάσταση της δεν είναι

– Αυτό το σάρωθρο προορίζεται για τη σάρωση ακάθαρτων επιφανειών σε εσωτερικούς και εξωτερικούς χώρους. – Το μηχάνημα δεν ενδείκνυται για κίνηση σε δημόσιες οδούς. – Η μηχανή δεν ενδείκνυται για τη σάρω- ση σκόνης που είναι επικίνδυνη για την

– Η μηχανή δεν πρέπει να υποστεί οποι- αδήποτε τροποίηση. – Μην σκουπίζετε/αναρροφάτε ποτέ εκρηκτικά υγρά, εύφλεκτα αέρια και πυ- κνά οξέα και διαλύτες! Σε αυτά ανήκουν η βενζίνη, το νέφτι ή το πετρέλαιο θέρ- μανσης, τα οποία μπορούν να αναμει- χθούν με τον αέρα αναρρόφησης και να δημιουρήσουν εκρηκτικούς ατμούς ή μείγματα. Επιπλέον, η ακετόνη, τα αδι- άλυτα οξέα και διαλυτικά μέσα, τα οποία μπορούν να προκαλέσουν διά- βρωση στο υλικό της μηχανής. – Μην σκουπίζετε/αναρροφάτε αντικείμε- να που καίγονται ή έχουν σχηματίσει

– Η μηχανή είναι κατάλληλη μόνο για τα δάπεδα που αναφέρονται στις οδηγίες

– Η μηχανή επιτρέπεται να κινείται μόνο στις εγκεκριμένες από τον επιχειρημα- τία ή εξουσιοδοτημένα από αυτόν άτο- μα επιφάνειες. – Απαγορεύεται η παραμονή στην περιο- χή κινδύνου. Απαγορεύεται η χρήση σε χώρους όπου υφίσταται κίνδυνος έκρη-

– Γενικά ισχύει: Κρατάτε μακριά από το μηχάνημα εύφλεκτα υλικά (κίνδυνος έκρηξης και πυρκαγιάς).

– Βιομηχανικά δάπεδα – Δάπεδα χωρίς αρμούς

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Σύμβολα στη συσκευή Μην σκουπίζετε καιγόμενα ή πυρακτωμένα αντικείμενα, π.χ. τσιγάρα, σπίρτα ή πα- ρόμοια αντικείμενα. Κίνδυνος σύνθλιψης και θραύσης στον ιμάντα, την πλευρική σκούπα, το δοχείο και το καπό του μηχανήμα-

Σύμβολα στο εγχειρίδιο οδηγιών

Χρήση σύμφωνα με τους κα-

Κατάλληλα δάπεδα Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύ- στημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίη- σης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση πα- λιών συσκευών πρέπει να γίνε- ται σε κατάλληλα συστήματα

156 EL- 3 1 Διακόπτης με κλειδί 2 Τιμόνι 3 Κάθισμα (με διακόπτη επαφής καθί-

4 Φίλτρο σκόνης 5 Κλαπέτο υγρού/ξηρού σκουπίσματος 6 Κάλυμμα μηχανής 7 Οπίσθιο άκρο στεγανοποίησης 8 Συσσωρευτής (KM 100/100 R Bp Pack) 9 Φορτιστής (κάτω από το καπό της συ-

(KM 100/100 R Bp Pack) 10 Πλευρική μονωτική λωρίδα 11 Κάδοι απορριμμάτων (αμφιτερόπλευ-

12 Πλευρική επένδυση 13 Κυλινδρική βούρτσα 14 Εμπρόσθια λωρίδα στεγανοποίησης 15 Κλαπέτο απορριμμάτων 16 Ανύψωση/βύθιση πεντάλ κλαπέτου απορριμμάτων 17 Αριστερή πλευρική βούρτσα (προαιρε-

18 Στερέωση της πλευρικής σκούπας 19 Δεξιά πλευρική βούρτσα 20 Πεντάλ οδήγησης 21 Πρόσθια επένδυση 22 Κονσόλα χειρισμού 1 Διακόπτης προγράμματος 2 Πλήκτρο Εκτάκτου Ανάγκης (Not-Aus) 3 Καθάρισμα φίλτρου 4Κόρνα 5 Μετρητής ωρών λειτουργίας 6 Ενδεικτικές λυχνίες A Κατάσταση φόρτισης μπαταρίας (κόκκι- νο/κίτρινο/πράσινο) B Υπερφόρτωση κινητήρα κίνησης (κόκ-

C Υπερφόρτωση κυλίνδρου καθαρισμού

– Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα. – Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα.

Κίνδυνος σύνθλιψης κατά το κλείσιμο του καπό του μηχανήματος. Για το λόγο αυτό κατεβάζετε αργά το καπό του μηχανήματος. Ανοίξτε το καπό της μηχανής προς τα πάνω από την προβλεπόμενη χειρολα- βή (τραβήξτε προς τα πάνω). Βγάλτε τη ράβδο στήριξης από το στή-

Στοιχεία χειρισμού και λειτουργίας Κονσόλα χειρισμού Ενδεικτικές λυχνίες Αναγνωριστικό χρώματος Άνοιγμα/κλείσιμο καπό μηχανήμα-

157EL- 4 Εισάγετε τη ράβδο στήριξης στην υπο- δοχή του φυσητήρα αναρρόφησης. Για να κλείσετε το καπό της συσκευής, τραβήξτε τη ράβδο στήριξης από την υποδοχή και ασφαλίστε την στο στήριγ- μα του καπό της συσκευής. Κατά τη χρήση συσσωρευτών λάβετε οπωσδήποτε υπόψη τις ακόλουθες προει- δοποιητικές υποδείξεις:

Κίνδυνος έκρηξης! Μην τοποθετείτε εργα- λεία ή παρόμοια αντικείμενα πάνω στη μπα- ταρία, δηλ. στους τερματικούς πόλους και στη σύνδεση των στοιχείων.

Κίνδυνος τραυματισμού! Μην φέρνετε ποτέ τραύματα σε επαφή με μόλυβδο. Μετά την εκτέλεση εργασιών σε μπαταρίες πλένετε πάντοτε τα χέρια σας.

Κίνδυνος πυρκαγιάς και έκρηξης! – Απαγορεύεται το κάπνισμα και η πα- ρουσία γυμνής φλόγας. – Οι χώροι μέσα στους οποίους φορτίζο- νται οι συσσωρευτές πρέπει να αερίζο- νται καλά, διότι κατά τη φόρτιση δημιουργείται εκρηκτικό αέριο. – Οι μπαταρίες δεν πρέπει να φορτίζονται στο ύπαιθρο.

Κίνδυνος τραυματισμού από οξέα! – Ξεπλένετε τις σταγόνες οξέων που έχουν διεισδύσει στα μάτια ή στο δέρμα με άφθονο καθαρό νερό. – Μετά, επισκεφθείτε αμέσως το γιατρό. – Πλύνετε με νερό την ακάθαρτη στολή. Υπόδειξη: Το μοντέλο KM 100/100 R Bp Pack περιλαμβάνει ενσωματωμένη μπατα- ρία και φορτιστή. Ανοίξτε το καπάκι της συσκευής, τοπο- θετήστε τη ράβδου στήριξης. Τοποθετήστε το συσσωρευτή στη βάση

Συνδέστε τον ακροδέκτη πόλου (κόκκι- νο καλώδιο) στο θετικό πόλο (+). Συνδέστε τον ακροδέκτη πόλου στον αρνητικό πόλο (-). Υπόδειξη: Ελέγξτε εάν οι πόλοι της μπατα- ρίας και οι ακροδέκτες των πόλων έχουν επαρκές προστατευτικό γράσο.

Πριν θέσετε σε λειτουργία τη συσκευή

Κίνδυνος έκρηξης! Το καπό της συσκευής πρέπει να παραμένει ανοικτό κατά τη διαδι- κασία φόρτισης.

Κίνδυνος τραυματισμού! Τηρείτε τους κανο- νισμούς ασφαλείας κατά το χειρισμό των μπαταριών. Τηρείτε τις οδηγίες χρήσης του κατασκευαστή του φορτιστή.

Φορτίστε τη μπαταρία μόνο με κατάλληλη συσκευή φόρτισης. Υπόδειξη: Όταν η μπαταρία φορτιστεί, αποσυνδέστε το φορτιστή πρώτα από την πρίζα και μετά από τη μπαταρία.

Κίνδυνος τραυματισμού! Ο φορτιστής μπο- ρεί να τεθεί σε λειτουργία μόνον εάν το κα- λώδιο ρεύματος δεν παρουσιάζει βλάβη. Εάν το καλώδιο ρεύματος παρουσιάσει βλάβη, να αντικατασταθεί το συντομότερο δυνατό από τον κατασκευαστή, την υπηρε- σία εξυπηρέτησης πελατών ή από εξειδι- κευμένο τεχνίτη. Υπόδειξη: Η συσκευή διαθέτει μπαταρία με ελάχιστες ανάγκες συντήρησης εξ εργο-

Ανοίξτε το καπάκι της συσκευής, τοπο- θετήστε τη ράβδου στήριξης. Συνδέστε το φις του καλωδίου του φορ- τιστή στην πρίζα. Όταν το φις είναι συνδεδεμένο στην πρίζα, η ένδειξη ελέγχου του συσσωρευτή σημα- τοδοτεί την πρόοδο της διαδικασίας φόρτι-

Φορτίζετε τη μπαταρία μόνο με τον κατάλ- ληλο φορτιστή που συνιστάται από την KÄRCHER (Κωδ. παραγγελίας 6.654-107). Μία ώρα πριν από τη λήξη της διαδικα- σίας φόρτισης προσθέστε αποσταγμέ- νο νερό. Προσέξτε τη σωστή στάθμη του οξέος. Η μπαταρία φέρει τα αντί- στοιχα σύμβολα.

Κίνδυνος χημικών εγκαυμάτων. Η συμπλή- ρωση με νερό σε μπαταρία που φορτίζεται μπορεί να οδηγήσει σε εμφάνιση οξέος! Χρησιμοποιείτε προστατευτικά γυαλιά κατά τον χειρισμό του οξέος μπαταρίας και τηρεί- τε τους κανονισμούς για την πρόληψη τραυ- ματισμών και καταστροφή ενδυμάτων. Ξεπλύνετε αμέσως με νερό τυχόν πιτσιλιές από οξύ σε δέρμα

Κίνδυνος βλάβης. Για την αναπλήρωση των μπαταριών χρησιμοποιείτε αποκλειστι- κά αποσταγμένο ή αφαλατωμένο νερό (VDE 0510). Μην χρησιμοποιείτε πρόσθετα (τα λεγόμενα βελτιωτικά), διότι σε αυτή την περίπτωση παύει να ισχύει οποιαδήποτε

Σβήστε το φορτιστή και αποσυνδέστε τον από το ηλεκτρικό δίκτυο. Στην περίπτωση συσκευών χωρίς εν- σωματωμένο φορτιστή: Αποσυνδέστε το φις μπαταριών από το καλώδιο φόρ- τισης και συνδέστε το με τη συσκευή. Πριν τη θέση σε λειτουργία

Υποδείξεις ασφαλείας για την μπαταρία Προσέξτε τις υποδείξεις πάνω στον συσσωρευτή, στις οδηγίες χρήσης και στις οδηγίες λει- τουργίας του οχήματος! Να φοράτε προστατευτικά γυα-

Κρατάτε τα παιδιά μακριά από οξέα και συσσωρευτές! Κίνδυνος έκρηξης! Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο φως και το κάπνισμα! Κίνδυνος τραυματισμού από

Πρώτες βοήθειες! Προειδοποιητική παρατήρηση!

Μην ρίχνετε τον συσσωρευτή στον κάδο απορριμμάτων! Εγκατάσταση και σύνδεση του συσσω-

Φόρτιση του συσσωρευτή (1) Διαδικασία φόρτισης KM 100/100 R Bp Pack Ο συσσωρευτής

κίτρινο φως Ο συσσωρευτής

πράσινο φως Βλάβη κόκκινο φως (2) Διαδικασία φόρτισης KM 100/100 R

Μπαταρίες ελάχιστης συντήρησης Μετά τη φόρτιση 158 EL- 5 Ανοίξτε το καπάκι της συσκευής, τοπο- θετήστε τη ράβδου στήριξης. Αποσυνδέστε τον ακροδέκτη από τον αρνητικό πόλο (-). Αποσυνδέστε τον ακροδέκτη από το θε- τικό πόλο (+). Αφαιρέστε τη μπαταρία από την υποδο-

Διαθέστε τις χρησιμοποιημένες μπατα- ρίες σύμφωνα με τις ισχύουσες διατά-

Ελέγχετε τακτικά τη στάθμη υγρών στους συσσωρευτές που περιέχουν οξέα. – Τα οξέα μιας πλήρως φορτισμένης μπαταρίας σε θερμοκρασία 20 °C έχουν το ειδικό βάρος των 1,28 kg/l. – Το υγρό μίας ημιφορτισμένης μπαταρί- ας έχει ένα ειδικό βάρος μεταξύ 1,00 και 1,28 kg/l. – Σε όλα τα στοιχεία πρέπει το ειδικό βά- ρος του οξέως να είναι ίδιο. Ξεβιδώστε όλα τα σφραγίσματα των

Κάνετε δειγματοληψία υγρού από κάθε στοιχείο ξεχωριστά. Επιστρέψτε πάλι πίσω σε κάθε στοιχείο το υγρό της δειγματοληψίας. Εάν η στάθμη υγρών είναι πολύ χαμη- λή, αναπληρώνετε τα υγρά στα στοιχεία του συσσωρευτή με αποσταγμένο νερό μέχρι την ένδειξη. Φορτίστε το συσσωρευτή. Βιδώστε τα σφραγίσματα των στοιχεί-

Κίνδυνος τραυματισμού και βλάβης! Μην χρησιμοποιείτε ανυψωτικό περονοφόρο μηχάνημα για την εκφόρτωση της συσκευ-

Υπόδειξη: Προκειμένου να απενεργοποιή- σετε άμεσα όλες τις λειτουργίες, πατήστε τον επαφέα διακοπής έκτακτης ανάγκης και περιστρέψετε τον κλειδοδιακόπτη στη θέση "0". Η εκφόρτωση διεξάγεται με τον εξής τρόπο: Σκίστε το πλαστικό τσέρκι και αφαιρέ- στε τη μεμβράνη. Αφαιρέστε τη στερέωση ιμάντα στα ση- μεία σύνδεσης. Στην κάτω πλευρά της παλέτας είναι βι- δωμένες τέσσερις σανίδες. Ξεβιδώστε αυτές τις σανίδες. Τοποθετήστε τις σανίδες στην ακμή της παλέτας. Ευθυγραμμίστε τις σανίδες κατά τρόπον ώστε να βρίσκονται εμπρός από τους τροχούς της μηχανής. Στερεώστε τις σανίδες με τις βίδες. Τοποθετήστε κάτω από τη ράμπα το καδρόνι που περιλαμβάνεται στη συ- σκευασία για στήριξη. Αφαιρέστε τους ξύλινους τάκους ασφά- λισης των τροχών και τοποθετήστε τους κάτω από τη ράμπα. Λύστε το χειρόφρενο (βλ. χειροκίνητη μετακίνηση του μηχανικού σαρώθρου). Μετακινήστε τη μηχανή από την παλέτα χρησιμοποιώντας προς το σκοπό αυτό

Συνδέστε το συσσωρευτή (βλέπε κεφά- λαιο Φροντίδα και συντήρηση). Απασφαλίστε το πλήκτρο εκτάκτου ανάγκης περιστρέφοντάς το. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Μετακινήστε το διακόπτη με κλειδί στη θέση „1“. Οδηγήστε αργά τη συσκευή έξω από τη

Ρυθμίστε ξανά το διακόπτη με κλειδί στη θέση "0".

Κίνδυνος τραυματισμού! Προτού λύσετε το χειρόφρενο με το χέρι, πρέπει να ασφαλίσε- τε τη μηχανή ώστε να μην μπορεί να κυλή- σει. Η μηχανή κυλά χωρίς πέδηση όταν έχει λυθεί το χειρόφρενο. Τραβήξτε το μοχλό φρένου από τον τροχό και κρατήστε τον στη θέση αυτή. Κατ' αυτόν τον τρόπο τίθεται εκτός λειτουρ- γίας το χειρόφρενο και μπορείτε να μετακι- νήσετε τη μηχανή με το χέρι. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Βγάλτε το κλειδί. Ελέγξτε την κατάσταση φόρτισης της

Ελέγξτε τις πλευρικές βούρτσες. Ελέγξτε τον κύλινδρο σκουπίσματος. Καθαρίστε το φίλτρο σκόνης. Αδειάστε το δοχείο απορριμμάτων. Ελέγξτε την πίεση στα ελαστικά. Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Φροντίδα και συντήρηση. Ανοίξτε το καπάκι της συσκευής, τοπο- θετήστε τη ράβδου στήριξης. Χαλαρώστε λίγο τις πεταλούδες στις ράγες του καθίσματος. Σπρώξτε το κάθισμα στην κατάλληλη

Σφίξτε τα παξιμάδια. Υπόδειξη: Σε περίπτωση που δεν επαρ- κούν τα όρια ρύθμισης, υπάρχει η δυνατό- τητα και περαιτέρω ρύθμισης. Ξεβιδώστε 4 κοχλίες από την πλάκα του διακόπτη επαφής του καθίσματος. Απομακρύνετε την πλάκα. Περιστρέψτε το κάθισμα προς τα

Χαλαρώστε τους 4 κοχλίες στερέωσης του καθίσματος. Αφαίρεση της μπαταρίας Έλεγχος και διόρθωση στάθμης υγρών του συσσωρευτή

(1) Μηχανή χωρίς ενσωματωμένη μπα-

(2) Μηχανή με ενσωματωμένη μπαταρία Χειροκίνητη μετακίνηση του μηχανι- κού σαρώθρου Έναρξη λειτουργίας Γενικές υποδείξεις Εργασίες ελέγχου και συντήρησης

Ρύθμιση καθίσματος οδηγού 159EL- 6 Μετακινήστε και βιδώστε σφικτά το κά-

Συναρμολογήστε την πλάκα του διακό- πτη επαφής του καθίσματος. – Η λυχνία ελέγχου ανάβει με πράσινο Η μπαταρία είναι φορτισμένη. – Η ενδεικτική λυχνία ανάβει με κίτρινο Η μπαταρία είναι σχεδόν εκφορτισμένη. Τερματίστε τη λειτουργία σκουπίσματος και φορτίστε τη μπαταρία. – Η ενδεικτική λυχνία αναβοσβήνει με

Έχει επιτευχθεί το όριο τελικής φόρτισης. Η συσκευή μπορεί να λειτουργήσει για 3 ακό- μη λεπτά και στη συνέχεια θα απενεργο-

Στη συνέχεια η συσκευή δεν μπορεί πλέον να εκκινηθεί και η μπαταρία πρέ- πει να φορτίσει για τουλάχιστον 3 ώρες. – Η ενδεικτική λυχνία ανάβει με κόκκινο Η μπαταρία είναι εκφορτισμένη. Το σύστη- μα ελέγχου απενεργοποίησε το σύστημα σκουπίσματος Φορτίστε το συσσωρευτή.

Κίνδυνος ατυχήματος. Πριν από κάθε χρή- ση πρέπει να ελέγχετε τη λειτουργία του φρένου ακινητοποίησης σε επίπεδη επιφά-

Πάρτε θέση στο κάθισμα. Απασφαλίστε το πλήκτρο εκτάκτου ανάγκης περιστρέφοντάς το. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Μετακινήστε το διακόπτη με κλειδί στη θέση „1“. Πατήστε ελαφρώς το πεντάλ οδήγησης. Το φρένο πρέπει να απασφαλιστεί με ένα διακριτό ήχο. Η συσκευή πρέπει να αρχίσει να κυλάει ελαφρώς σε επίπεδη επιφάνεια. Αν ελευθερωθεί το πεντάλ, πέφτει το φρένο με το χαρακτηριστικό θόρυβο. Σε περίπτωση που δεν συμ- βούν τα ανωτέρω αναφερόμενα, η συ- σκευή να τεθεί εκτός λειτουργίας και να ειδοποιηθεί η υπηρεσία εξυπηρέτησης

– Η συσκευή διαθέτει πλήκτρο εκτάκτου ανάγκης. Αν πιεστεί, αυτό το πλήκτρο σταματά αμέσως τη συσκευή και ενερ- γοποιείται το αυτόματο φρένο ακινητο-

– Για να επανενεργοποιήσετε τη συ- σκευή, απασφαλίστε πρώτα το πλή- κτρο εκτάκτου ανάγκης και στη συνέχει απενεργοποιήστε και ενεργοποιήστε αμέσως το διακόπτη με κλειδί. 1Οδήγηση Οδήγηση στον τόπο εργασίας. 2 Σάρωση με την κυλινδρική βούρτσα Ο κύλινδρος σκουπίσματος κατεβαίνει. Ο κύλινδρος σκουπίσματος και η πλευ- ρική σκούπα περιστρέφονται. 3 Σάρωση με πλευρικές βούρτσες Η κυλινδρική βούρτσα και η δεξιά πλευ- ρική βούρτσα κατεβαίνουν. 4 Σάρωση με την αριστερή πλευρική βούρτσα (προαιρετικά) Η κυλινδρική βούρτσα και η αριστερή πλευρική βούρτσα κατεβαίνουν. 5 Σάρωση και με τις δύο πλευρικές βούρ- τσες (προαιρετικά) Η κυλινδρική βούρτσα και οι δύο πλευ- ρικές βούρτσες κατεβαίνουν. Υπόδειξη: Η συσκευή είναι εξοπλισμένη με διακόπτη επαφής καθίσματος. Όταν εγκαταλείπετε το κάθισμα του οδηγού, η συσκευή απενεργοποιείται και το φρένο ακινητοποίησης ενεργοποιείται αυτόματα. Καθίστε στο κάθισμα του οδηγού. ΜΗ χρησιμοποιήσετε το πεντάλ κίνη-

Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Μετακινήστε το διακόπτη με κλειδί στη θέση „1“.

Κίνδυνος πτώσης! Μην σηκώνεστε όρθιοι κατά την οδήγηση. Υπόδειξη: Εάν η συσκευή απενεργοποιη- θεί μέσω του διακόπτη επαφής καθίσμα- τος, ανάβουν οι 5 φωτοδίοδοι στο πεδίο χειρισμού. Απενεργοποιήστε τη συσκευή με τον κλειδοδιακόπτη. Υπόδειξη: Εάν ενεργοποιηθεί ο διακόπτης επαφής καθίσματος ή ο κλειδοδιακόπτης με ενεργοποιημένο το πεντάλ κίνησης, ο μηχανισμός κίνησης απενεργοποιείται και ενεργοποιούνται το πλευρικό σάρωθρο, ο φυσητήρας και οι φωτοδίοδοι (λειτουργία συντήρησης). Λύση: Απασφαλίστε το πε- ντάλ κίνησης. Πιέστε σιγά σιγά το πεντάλ γκαζιού.

Κίνδυνος τραυματισμού! Κατά την κίνηση όπισθεν δεν πρέπει να υφίσταται κίνδυνος για τρίτους. Αν χρειαστεί ζητήστε οδηγίες. Πιέστε σιγά σιγά το πεντάλ γκαζιού. – Mε το γκάζι μπορεί να ρυθμιστεί χωρίς διαβαθμίσεις η ταχύτητα οδήγησης. – Όταν μειώνεται η απόδοση σε ανηφορι- κές κλίσεις αφήνετε λίγο το πεντάλ οδή-

Ελευθερώστε το πεντάλ οδήγησης. Η μηχανή φρενάρει αυτόματα και ακινητο-

Υπερκέραση σταθερών εμποδίων ύψους έως 50 mm: Υπερκεράστε το εμπόδιο οδηγώντας προς τα εμπρός αργά και προσεκτικά. Υπερκέραση σταθερών εμποδίων ύψους άνω των 50 mm: Πρέπει να περνάτε επάνω από τα εμπόδια μόνο με κατάλληλη ράμπα. Προς αποφυγή ζημιών στο μηχανισμό οδή- γησης η συσκευή διαθέτει ένδειξη υπερ- φόρτωσης και σύστημα απενεργοποίησης. – Σε περίπτωση που η καταπόνηση του μηχανισμού οδήγησης περάσει σε κρί- σιμο όριο, αναβοσβήνει η ένδειξη υπερ- φόρτωσης. Η καταπόνηση μπορεί να γίνει ανεκτή για 1 λεπτό και στη συνέ- χεια το σύστημα ελέγχου απενεργοποι- εί τη συσκευή. – Εάν η καταπόνηση του μηχανισμού οδήγησης υπερβεί το όριο υπερφόρτω- σης, το σύστημα ελέγχου απενεργοποι- εί αμέσως τη συσκευή. Ρυθμίστε τον διακόπτη με κλειδί στη θέση "0", περιμένετε λίγο και επαναφέ- ρετέ τον στη θέση "1". Ελέγξτε την κατάσταση φόρτισης της μπαταρίας Έλεγχος φρένου ακινητοποίησης Πλήκτρο Εκτάκτου Ανάγκης (Not- Aus) Επιλογή προγραμμάτων Ενεργοποίηση της μηχανής Οδήγηση της μηχανής Κίνηση προς τα εμπρός

Κίνηση προς τα πίσω Συμπεριφορά οδήγησης

Υπερκέραση εμποδίων Υπερφόρτωση του κινητήρα οδήγησης 160 EL- 7 Προς αποφυγή ζημιών στο μηχανισμό σά- ρωσης η συσκευή διαθέτει ένδειξη υπερ- φόρτωσης και σύστημα απενεργοποίησης. – Εάν η καταπόνηση του συστήματος σά- ρωσης υπερβεί το όριο, ανάβει η ένδει- ξη υπερφόρτωσης και το σύστημα ελέγχου απενεργοποιεί το σύστημα σά- ρωσης έπειτα από 4 δευτερόλεπτα. Ρυθμίστε τον διακόπτη με κλειδί στη θέση "0", περιμένετε λίγο και επαναφέ- ρετέ τον στη θέση "1".

Κίνδυνος τραυματισμού! Όταν είναι ανοιχτό το κλαπέτο μεγάλων απορριμμάτων, μπο- ρεί ο κύλινδρος σκουπίσματος να εκτοξεύ- σει πέτρες ή χαλίκια προς τα εμπρός. Προσέχετε ώστε να μην υπάρχει κίνδυνος για άλλα άτομα, ζώα ή αντικείμενα.

Μην αναρροφάτε ταινίες συσκευασίας, σύρματα ή παρόμοια υλικά, διότι μπορεί να καταστραφεί ο μηχανισμός σάρωσης

Για να αποφύγετε φθορά του δαπέδου, μη λειτουργείτε το μηχάνημα για πολύ στο ίδιο

Υπόδειξη: Για να επιτύχετε το βέλτιστο αποτέλεσμα καθαρισμού, η ταχύτητα οδή- γησης πρέπει να προσαρμόζεται στις εκά- στοτε συνθήκες. Υπόδειξη: Κατά τη διάρκεια της λειτουργί- ας θα πρέπει να γίνεται τακτική εκκένωση των δοχείων απορριμμάτων. Υπόδειξη: Κατά τον καθαρισμό επιφανει- ών, κατεβάστε μόνο τον κύλινδρο σκουπί-

Υπόδειξη: Για καθαρισμό σε άκρες, χαμη- λώνετε επιπρόσθετα και τα πλευρικά σά-

Ρυθμίστε τον διακόπτη προγράμματος στη βαθμίδα 2. Ο κύλινδρος σκουπί- σματος κατεβαίνει. Ο κύλινδρος σκου- πίσματος και η πλευρική σκούπα περιστρέφονται. Υπόδειξη: Για το σκούπισμα μεγαλύτερων αντικειμένων ύψους μέχρι 60 mm, π.χ. κου- τάκια αναψυκτικών, πρέπει να ανασηκώσε- τε για λίγο το κλαπέτο μεγάλων απορριμμάτων. Ανυψώστε το κλαπέτο απορριμμάτων: Πατήστε προς τα εμπρός και κρατήστε το πατημένο το πεντάλ κλαπέτου απορ-

Για να χαμηλώσετε το κλαπέτο απελευ- θερώστε το πεντάλ. Υπόδειξη: Το καλύτερο δυνατό αποτέλε- σμα καθαρισμού επιτυγχάνεται μόνο όταν είναι κατεβασμένη εντελώς η θυρίδα μεγά- λων απορριμμάτων. Ρυθμίστε τον διακόπτη προγράμματος στη βαθμίδα 3. Οι δύο πλευρικές σκού- πες και ο κύλινδρος σάρωσης χαμηλώ-

Υπόδειξη: Ο κύλινδρος σκουπίσματος και το πλευρικό σάρωθρο εκκινούνται αυτόμα-

Υπόδειξη: Κατά τη διάρκεια της λειτουργί- ας θα πρέπει να γίνεται τακτική εκκένωση των δοχείων απορριμμάτων. Υπόδειξη: Κατά τη διάρκεια της λειτουργί- ας θα πρέπει να καθαρίζετε τακτικά το φίλ- τρο σκόνης. Κλείστε τη θυρίδα υγρής/ξηρής λειτουρ-

Ανοίξτε τη θυρίδα υγρής/ξηρής λειτουρ-

Υπόδειξη: Έτσι αποτρέπεται η εμπλοκή του συστήματος φίλτρου. Ανοίξτε τη θυρίδα υγρής/ξηρής λειτουρ-

Υπόδειξη: Έτσι προστατεύεται το φίλτρο από την υγρασία. – Ενεργοποιήστε το χειροκίνητο καθαρι- σμό φίλτρου. Πατήστε το πλήκτρο καθαρισμού φίλ- τρου. Το φίλτρο καθαρίζεται για 15 δευ-

Υπόδειξη: Περιμένετε να ολοκληρωθεί ο καθαρισμός του φίλτρου και να κατακαθίσει η σκόνη, πριν ανοίξετε ή αδειάσετε το δο- χείο απορριμμάτων. Ανασηκώστε ελαφρά το δοχείο ρύπων και τραβήξτε το. Αδειάστε το δοχείο απορριμμάτων. Σπρώξτε προς τα μέσα το δοχείο ρύ- πων μέχρι να κλειδώσει. Αδειάστε το απέναντι δοχείο ρύπων. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η πλευρική και η κυλινδρική βούρτσα ανυψώνο-

Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Υπόδειξη: Το φίλτρο σκόνης καθαρίζεται αυτόματα για περίπου 15 δευτερόλεπτα μετά τη διακοπή της λειτουργίας του μηχα- νήματος. Μην ανοίγετε στο διάστημα αυτό το καπό του μηχανήματος. Υπόδειξη: Η συσκευή διαθέτει αυτόματο φρένο ακινητοποίησης, το οποίο ενεργο- ποιείται μετά το σβήσιμο του κινητήρα και την εγκατάλειψη του καθίσματος.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Ασφαλίστε τη μηχανή με τάκους στους

Ασφαλίστε το μηχάνημα με ιμάντες ή

Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Υπόδειξη: Λάβετε υπόψη τα σημάδια για τα σημεία στερέωσης στο πλαίσιο (σύμβο- λα αλυσίδας). Για φόρτωμα και ξεφόρτωμα, η συσκευή επιτρέπεται να βρίσκεται σε επι- φάνειες με ανωφέρεια μόνο μέχρι 18%.

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Υπερφόρτωση του κυλίνδρου σκουπί-

Λειτουργία σάρωσης Σάρωση με κύλινδρο σάρωσης Σάρωση με ανυψωμένο κλαπέτο απορ-

Σάρωση με πλευρικές βούρτσες Σάρωση στεγνών δαπέδων Σάρωση ινωδών και ξηρών ρύπων (π.χ. ξερό γρασίδι, άχυρο) Σάρωση υγρών ή βρεγμένων δαπέδων Καθάρισμα φίλτρου Άδειασμα του κάδου απορριμμάτων Απενεργοποίηση της μηχανής

161EL- 8 Όταν το μηχανικό σάρωθρο δεν χρησιμο- ποιείται για μεγάλο χρονικό διάστημα, λά- βετε υπόψη τα εξής σημεία: Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα και οι πλευρικές βούρτσες ανυψώνονται ώστε να μην προκληθούν ζημίες στην τρίχα. Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Ασφαλίστε τη σκούπα ώστε να μην μπορεί να κυλήσει. Καθαρίστε το μηχανικό σάρωθρο εσω- τερικά και εξωτερικά. Σταθμεύστε τη μηχανή σε ασφαλές και στεγνό μέρος. Αποσυνδέστε το συσσωρευτή. Φορτίστε το συσσωρευτή και επανα- φορτίστε τον έπειτα από περίπου δύο

Πριν από το καθάρισμα και τη συντήρη- ση της συσκευής, την αντικατάσταση εξαρτημάτων ή τη μετάβαση σε άλλη λειτουργία, πρέπει να απενεργοποιήσε- τε τη συσκευή, να αφαιρέσετε το κλειδί και να βγάλετε το βύσμα της μπαταρίας ή να αποσυνδέσετε τη μπαταρία. Πριν από την εκτέλεση εργασιών στο ηλεκτρικό σύστημα πρέπει να βγάζετε το βύσμα της μπαταρίας ή να αποσυν- δέετε τη μπαταρία. – Εργασίες συντήρησης και αποκατάστα- σης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυ- πηρέτησης πελατών ή από εξειδικευμέ- νο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προ- διαγραφές ασφαλείας. – Τα προσαρμοζόμενα ανά τόπους επαγ- γελματικά οχήματα υπόκεινται στον έλεγχο ασφαλείας του VDE 0701. – Χρήση μόνο με τους κυλίνδρους σκου- πίσματος/πλευρικές βούρτσες που δια- θέτει η μηχανή ή με αυτά που προβλέπονται στις Οδηγίες λειτουργί- ας. Η χρήση άλλων κυλίνδρων σκουπί- σματος/πλευρικών βουρτσών ενδέχεται να επηρεάσει αρνητικά την ασφάλεια.

Κίνδυνος βλάβης! Το καθάρισμα της συ- σκευής δεν επιτρέπεται να γίνεται με λάστι- χο ή με ψεκασμό νερού υψηλής

(κίνδυνος βραχυκυκλωμάτων ή άλλων ζη-

Κίνδυνος τραυματισμού! Φοράτε μάσκα προστασίας από τη σκόνη και προστατευτι-

Ανοίξτε το καπάκι της συσκευής, τοπο- θετήστε τη ράβδου στήριξης. Καθαρίστε τη μηχανή με ένα πανί. Καθαρίστε τη μηχανή με πεπιεσμένο

Κλείστε το κάλυμμα της μηχανής. Υπόδειξη: Το φίλτρο σκόνης μπορεί να πλυθεί με νερό. Πριν την επανατοποθέτη- ση πρέπει να στεγνώσετε εντελώς το φίλ-

Καθαρίζετε τη μηχανή με υγρό πανί εμποτισμένο σε διάλυμα ήπιου απορ- ρυπαντικού. Υπόδειξη: Μην χρησιμοποιείτε διαβρωτικά απορρυπαντικά. Υπόδειξη: Ο μετρητής ωρών λειτουργίας υποδεικνύει τη χρονική στιγμή για τη συ-

Καθημερινή συντήρηση: Ελέγξτε τον κύλινδρο σκουπίσματος για φθορές και μπερδεμένους ιμάντες. Ελέγξτε την πίεση στα ελαστικά. Ελέγξτε τη λειτουργία όλων των στοιχεί- ων χειρισμού. Εβδομαδιαία συντήρηση: Ελέγξτε τη στάθμη οξέων των συσσω-

Ελέγξτε αν τα σύρματα Bowden και τα κινούμενα μέρη κινούνται ελεύθερα. Ελέγξτε τις ρυθμίσεις και τις φθορές των στεγανοποιητικών παρεμβυσμάτων στο σημείο σάρωσης. Ελέγξτε το φίλτρο σκόνης και, εάν είναι αναγκαίο, καθαρίστε το πλαίσιο του

Ελέγξτε το σύστημα υποπίεσης. Συντήρηση κάθε 100 ώρες λειτουργίας: Έλεγχος λειτουργικότητας διακόπτη επαφής καθίσματος Ελέγξτε την τάση, το βαθμό φθοράς και τη λειτουργία των ιμάντων μετάδοσης κίνησης (τραπεζοειδής ιμάντας και κυ- κλικός ιμάντας). Συντήρηση λόγω φθοράς: Αντικαταστήστε τα στεγανοποιητικά παρεμβύσματα. Αντικαταστήστε την κυλινδρική βούρ-

Αντικαταστήστε τις πλευρικές βούρ-

Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Εργασίες συντήρησης. Υπόδειξη: Όλες οι εργασίες σέρβις και συ- ντήρησης, σε περίπτωση συντήρησης από τον πελάτη, πρέπει να γίνονται από εξειδι- κευμένο τεχνικό. Σε περίπτωση ανάγκης μπορείτε να ζητήσετε ανά πάσα στιγμή τη βοήθεια ενός αντιπροσώπου της εταιρίας Kärcher. Συντήρηση έπειτα από 8 ώρες λειτουργίας: Διεξαγωγή της πρώτης επιθεώρησης. Συντήρηση έπειτα από 20 ώρες λειτουργί-

Συντήρηση κάθε 100 ώρες λειτουργίας Συντήρηση κάθε 300 ώρες λειτουργίας Συντήρηση κάθε 500 ώρες λειτουργίας Συντήρηση ανά 1000 ώρες λειτουργίας Συντήρηση ανά 1500 ώρες λειτουργίας Υπόδειξη: Προς διαφύλαξη των εγγυητι- κών αξιώσεων, κατά τη διάρκεια του χρό- νου εγγύησης όλες οι εργασίες σέρβις και συντήρησης πρέπει να εκτελούνται από την εξουσιοδοτημένη υπηρεσία εξυπηρέτη- σης πελατών της Kärcher σύμφωνα με το βιβλίο συντήρησης. Προετοιμασία: Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Πιέστε το πλήκτρο εκτάκτου ανάγκης.

Κίνδυνος τραυματισμού! Ο κινητήρας καθαρισμού φίλτρου χρειάζε- ται περ. 15 δευτερόλεπτα μέχρι να σταματή- σει μετά την απενεργοποίησή του. Σε αυτό το διάστημα μην ανοίγετε το καπό της συ-

Κίνδυνος τραυματισμού! Πριν από κάθε ερ- γασία συντήρησης και επισκευής αφήνετε τη μηχανή να κρυώσει επαρκώς.

Ελέγχετε τακτικά τη στάθμη υγρών στους συσσωρευτές που περιέχουν οξέα. Ξεβιδώστε όλα τα σφραγίσματα των

Εάν η στάθμη υγρών είναι πολύ χαμη- λή, αναπληρώνετε τα υγρά στα στοιχεία του συσσωρευτή με αποσταγμένο νερό μέχρι την ένδειξη. Φορτίστε το συσσωρευτή. Βιδώστε τα σφραγίσματα των στοιχεί-

Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Συνδέστε τη συσκευή μέτρησης της πί- εσης του αέρα στη βαλβίδα των ελαστι-

Ελέγξτε την πίεση αέρα και αν χρειαστεί διορθώστε την πίεση. Η πίεση του αέρα στα πίσω λάστιχα πρέπει να ρυθμιστεί στα 6 bar. Διακοπή της λειτουργίας Φροντίδα και συντήρηση Γενικές υποδείξεις

Εσωτερικός καθαρισμός της συσκευής Εξωτερικός καθαρισμος της μηχανής Διαστήματα συντήρησης Συντήρηση από τον πελάτη Συντήρηση από την υπηρεσία εξυπηρέ- τησης πελατών Εργασίες συντήρησης Γενικές υποδείξεις ασφαλείας Έλεγχος και διόρθωση στάθμης υγρών του συσσωρευτή Ελέγξε την πίεση αέρα των ελαστικών 162 EL- 9

Κίνδυνος τραυματισμού! Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Βγάλτε το κλειδί. Κατά την εκτέλεση εργασιών επισκευής σε δημόσιους δρόμους όπου υπάρχει κίνδυνος από τη συνεχή κυκλοφορία χρησιμοποιείτε προειδοποιητική στολή. Ελέγξτε τη σταθερότητα του υπεδά- φους. Ασφαλίστε το μηχάνημα με τάκο ώστε να μην μπορεί να κυλήσει. Ελέγξτε τα ελαστικά Ελέγξτε την επιφάνεια των ελαστικών για τυχόν σφηνωμένα αντικείμενα. Αφαιρέστε τα αντικείμενα. Χρησιμοποιείτε κατάλληλο, κοινό υλικό επιδιόρθωσης ελαστικών. Υπόδειξη: Τηρείτε τη σύσταση του εκάστο- τε κατασκευαστή. Η συνέχιση της οδήγη- σης είναι δυνατή μόνο εφόσον τηρούνται τα στοιχεία του κατασκευαστή του προϊόντος. Αντικαταστήστε το ελαστικό ή τον τροχό όσο το δυνατό συντομότερα. Ανασηκώστε ελαφρά και τραβήξτε το δοχείο ρύπων στην αντίστοιχη πλευρά. Λύστε τον κοχλία τροχού. Τοποθετήστε το γρύλο ανύψωσης. Σημείο υποδοχής γρύλου ανύψωσης (πίσω

Ανυψώστε τη μηχανή με γρύλο. Απομακρύνετε τον κοχλία τροχού. Αφαιρέστε τον τροχό. Τοποθετήστε τη ρεζέρβα. Βιδώστε τον κοχλία τροχού. Χαμηλώστε τη μηχανή με το γρύλο. Σφίξτε τον κοχλία τροχού. Σπρώξτε προς τα μέσα το δοχείο ρύ- πων μέχρι να κλειδώσει. Υπόδειξη: Χρησιμοποιήστε έναν κατάλλη- λο κοινό γρύλο. – Η ενεργοποίηση του συστήματος σά- ρωσης πραγματοποιείται με τη βοήθεια ενός συστήματος υποπίεσης. – Εάν δεν χαμηλώνει η πλευρική σκούπα ή ο κύλινδρος σκουπίσματος, πρέπει να ελέγξετε τα κιβώτια χαμηλής πίεσης σχετικά με τη σωστή σύνδεση των ελα- στικών αγωγών, εν ανάγκη πρέπει να συνδεθεί ο ανάλογος ελαστικός σωλή-

– Εάν παρόλα αυτά δεν χαμηλώνει η πλευρική σκούπα ή ο κύλινδρος σκου- πίσματος, τότε δεν είναι στεγανό το σύ- στημα χαμηλής πίεσης. Στην περίπτωση αυτή πρέπει να ειδοποιηθεί η υπηρεσία εξυπηρέτησης πελατών. Σύνδεση ελαστικού σωλήνα στο κιβώτιο υποπίεσης για την κάθοδο της πλευρικής

Συνδέσεις ελαστικών σωλήνων με το κιβώ- τιο χαμηλής πίεσης για το χαμήλωμα του κυλίνδρου σκουπίσματος Συνδέσεις ελαστικών σωλήνων με το κιβώ- τιο χαμηλής πίεσης και την αντλία χαμηλής πίεσης (συλλέκτης) Υπόδειξη: Η αντλία χαμηλής πίεσης λει- τουργεί μόνο εφόσον παραχθεί χαμηλή πί- εση στο σύστημα. Εάν η αντλία λειτουργεί αδιάκοπα, πρέπει να ειδοποιηθεί η υπηρε- σία εξυπηρέτησης πελατών. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Οι πλευρικές βούρτσες ανυψώνονται. Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Πιέστε το πλήκτρο εκτάκτου ανάγκης. Χαλαρώστε 3 κοχλίες στερέωσης στην κάτω πλευρά. Αφαιρέστε την φθαρμένη πλευρική

Εισάγετε την πλευρική σκούπα στον υποδοχέα και βιδώστε σφιχτά. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα ανυψώνεται. Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Πιέστε το πλήκτρο εκτάκτου ανάγκης. Ασφαλίστε τη μηχανή με τάκο ώστε να μην μπορεί να κυλήσει. Ανασηκώστε ελαφρά και τραβήξτε το δοχείο ρύπων και στις δύο πλευρές. Αφαιρέστε τυχόν ταινίες ή τα σχοινιά από την κυλινδρική βούρτσα Η αντικατάσταση είναι απαραίτητη σε περί- πτωση που το αποτέλεσμα της σάρωσης υποβαθμίζεται εμφανώς λόγω φθοράς της

Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα ανυψώνεται. Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Πιέστε το πλήκτρο εκτάκτου ανάγκης. Ασφαλίστε τη μηχανή με τάκο ώστε να μην μπορεί να κυλήσει. Ανασηκώστε ελαφρά και τραβήξτε το δοχείο ρύπων και στις δύο πλευρές. Λύστε τον πρόσθιο κοχλία του δεξιού πλευρικού καλύμματος. Λύστε τους πίσω κοχλίες συγκράτησης του δεξιού πλευρικού καλύμματος. Αφαιρέστε την πλευρική επένδυση. Λύστε τους κοχλίες. Αντικατάσταση τροχού Έλεγχος του συστήματος υποπίεσης Αντικατάσταση πλευρικής βούρτσας Έλεγχος της κυλινδρικής βούρτσας Αντικατάσταση της κυλινδρικής βούρ-

163EL- 10 Χαλαρώστε τον κοχλία συγκράτησης του συρματόσχοινου και ξεκρεμάστε το συρματόσχοινο. Ξεβιδώστε τον κοχλία στο σημείο περι- στροφής του βραχίονα κυλίνδρου σκου-

Αφαιρέστε το βραχίονα της κυλινδρικής

Αφαιρέστε το κάλυμμα του κυλίνδρου σκουπίσματος. Αφαιρέστε την κυλινδρική βούρτσα. Τοποθέτηση της κυλινδρικής βούρτσας στην κατεύθυνση οδήγησης Εισάγετε την καινούργια κυλινδρική βούρτσα στο κιβώτιο κυλινδρικής βούρ- τσας και στερεώστε την στον κινητήριο

Υπόδειξη: Κατά την τοποθέτηση του νέου κυλίνδρου σκουπίσματος, προσέξτε τη θέση της βούρτσας. Υπόδειξη: Ρυθμίστε το συρματόσχοινο, έτσι ώστε ο κύλινδρος σάρωσης να αναση- κωθεί περ. 10 mm από το δάπεδο. Τοποθετήστε το κάλυμμα της κυλινδρι- κής βούρτσας. Τοποθετήστε το βραχίονα του κυλίν- δρου σκουπίσματος. Αναρτήστε το συρματόσχοινο. Βιδώστε τους κοχλίες συγκράτησης. Βιδώστε την πλευρική επένδυση. Εισάγετε τα δοχεία ρύπων στις δύο πλευρές και ασφαλίστε τα. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα και οι πλευρικές βούρτσες ανυψώνονται. Οδηγείστε το μηχανικό σάρωθρο σε επίπεδο και λείο δάπεδο που είναι ευδι- άκριτα καλυμμένο με σκόνη ή κιμωλία. Ρυθμίστε τον διακόπτη προγράμματος στη βαθμίδα 2. Ο κύλινδρος σκουπί- σματος κατεβαίνει. Πιέστε ελαφρά το πεντάλ οδήγησης και αφήστε τον κύλιν- δρο σκουπίσματος να περιστραφεί για

Ανυψώστε τον κύλινδρο σκουπίσματος. Πατήστε και κρατήστε πατημένο το πε- ντάλ ανύψωσης του κλαπέτου απορ-

Μετακινήστε τη μηχανή προς τα πίσω. Το κάτοπτρο σάρωσης σχηματίζει ομοιό- μορφο ορθογώνιο, με πλάτος που κυμαίνε- ται μεταξύ 50 -70 mm. Υπόδειξη: Με τη βοήθεια της αιωρούμενης έδρασης του κυλίνδρου σάρωσης το κάτο- πτρο σάρωσης ρυθμίζεται αυτόματα ανά- λογα με τη φθορά των τριχών. Εάν η φθορά είναι πολύ μεγάλη, πρέπει να αντικαταστα- θεί ο κύλινδρος σκουπίσματος. Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα ανυψώνεται. Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Πιέστε το πλήκτρο εκτάκτου ανάγκης. Ασφαλίστε τη μηχανή με τάκο ώστε να μην μπορεί να κυλήσει. Ανασηκώστε ελαφρά και τραβήξτε το δοχείο ρύπων και στις δύο πλευρές. Λύστε τους κοχλίες στερέωσης της πλευρικής επένδυσης και στις δύο

Αφαιρέστε τις πλευρικές επενδύσεις της

Μετωπικό στεγανοποιητικό παρέμ-

Χαλαρώστε λίγο τα περικόχλια συγκρά- τησης της μπροστινής στεγανοποιητι- κής λωρίδας, για αλλαγή ξεβιδώστε τα. Βιδώστε το καινούργιο στεγανοποιητικό παρέμβυσμα χωρίς να σφίξετε ακόμη τα παξιμάδια. Ευθυγραμμίστε το στεγανοποιητικό πα-

Η απόσταση του στεγανοποιητικού πα- ρεμβύσματος από το έδαφος πρέπει να ρυθμιστεί κατά τρόπον ώστε αυτό να αναδιπλώνεται προς τα πίσω με περι- θώριο 35 - 40 mm. Σφίξτε τα παξιμάδια. Οπίσθιο στεγανοποιητικό παρέμβυ-

Η απόσταση του στεγανοποιητικού πα- ρεμβύσματος από το έδαφος πρέπει να ρυθμιστεί κατά τρόπον ώστε αυτό να αναδιπλώνεται προς τα πίσω με περι- θώριο 5 -10 mm. Σε περίπτωση φθοράς αντικαταστήστε

Αφαιρέστε την κυλινδρική βούρτσα. Έλεγχος του κατόπτρου του κυλίνδρου

Ρύθμιση και αντικατάσταση των στεγα- νοποιητικών λωρίδων 164 EL- 11 Ξεβιδώστε τα περικόχλια σύσφιξης του οπίσθιου στεγανοποιητικού παρεμβύ-

Βιδώστε το καινούργιο στεγανοποιητικό παρέμβυσμα. Πλευρικά στεγανοποιητικά παρεμ-

Χαλαρώστε λίγο τα παξιμάδια στερέω- σης του πλευρικού στεγανοποιητικού παρεμβύσματος. Ξεβιδώστε τα για την αντικατάσταση. Βιδώστε το καινούργιο στεγανοποιητικό παρέμβυσμα χωρίς να σφίξετε ακόμη τα παξιμάδια. Βάλτε από κάτω ένα υπόστρωμα πά- χους 1 -2 mm για να ρυθμίσετε την από- σταση από το δάπεδο. Ευθυγραμμίστε το στεγανοποιητικό πα-

Σφίξτε τα παξιμάδια. Βιδώστε τις πλευρικές επενδύσεις. Εισάγετε τα δοχεία ρύπων στις δύο πλευρές και ασφαλίστε τα. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν από την έναρξη της διαδικασίας αλλα- γής φίλτρου σκόνης αδειάστε τον κάδο απορριμμάτων. Κατά την εκτέλεση εργασι- ών στο σύστημα του φίλτρου χρησιμοποιεί- τε μάσκα προστασίας από τη σκόνη. Λάβετε υπόψη τις προδιαγραφές ασφαλείας για το χειρισμό λεπτόκκοκης σκόνης.

Κίνδυνος ζημιάς! Μην πλένετε το φίλτρο σκόνης. Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Πιέστε το πλήκτρο εκτάκτου ανάγκης. Ανοίξτε το καπάκι της συσκευής, τοπο- θετήστε τη ράβδου στήριξης. Τραβήξτε όσο γίνεται τη λαβή τους στη- ρίγματος φίλτρου και ασφαλίστε την. Βγάλτε το φυλλωτό φίλτρο. Τοποθετήστε το καινούργιο φίλτρο. Αφήστε τον υποδοχέα στην πλευρά με- τάδοσης κίνησης να ασφαλίσει στις

Αφήστε τη λαβή καθαρισμού του φίλ- τρου να ασφαλίσει πάλι. Υπόδειξη: Κατά την εγκατάσταση νέου φίλτρου, προσέξτε ώστε να παραμείνουν άθικτα τα ελάσματα. Αφαιρέστε τη στεγανοποίηση του κιβω- τίου φίλτρου από την αυλάκωση του κα- λύμματος της μηχανής. Τοποθετήστε την καινούργια στεγανο-

Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Πιέστε το πλήκτρο εκτάκτου ανάγκης. Ανοίξτε το καπάκι της συσκευής, τοπο- θετήστε τη ράβδου στήριξης. Ελέγξτε την τάση, το βαθμό φθοράς και τυχόν ζημίες του ιμάντα μετάδοσης κί- νησης (τραπεζοειδής ιμάντας). Ελέγξτε τον τραπεζοειδή ιμάντα του συ- στήματος μετάδοσης κίνησης κυλίν- δρου σκουπίσματος ως προς την ένταση, τη φθορά και τυχόν βλάβες. Αντικατάσταση φίλτρου σκόνης Αντικατάσταση της στεγανοποίησης του κιβωτίου φίλτρου Ελέγξτε τον ιμάντα κίνησης 165EL- 12 Ελέγχετε τακτικά, αν το κολάρο στεγα- νοποίησης του φυσητήρα αναρρόφη- σης κάθεται σωστά στη θέση του. Ξεβιδώστε τις βίδες και στις δύο πλευ- ρές της επένδυσης. Αντικαταστήστε τις ελαττωματικές

Εγκαταστήστε και πάλι τη μετωπική

Υπόδειξη: Χρησιμοποιείτε μόνο ασφάλειες με την ίδια τιμή ρεύματος. 1 Περικόχλιο 2 Καλώδιο φόρτισης μπαταρίας 3 Ασφάλεια πόλων 4Γέφυρα 5Βίδα Αντικαταστήστε την ελαττωματική

Υπόδειξη: Η ελαττωματική ασφάλεια των πόλων μπορεί να αντικαθίσταται αποκλει- στικά από την υπηρεσία εξυπηρέτησης πε- λατών της εταιρίας Kärcher ή από εξουσιοδοτημένο τεχνικό. Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας. |Ελέγξε το κολάρο στεγανοποίησης Αντικατάσταση ασφαλειών Ασφάλεια πόλων

Πλευρική βούρτσα 6.905-986.0 Με βασική (στάνταρ) βούρτσα για εσωτερι- κούς και εξωτερικούς χώρους. Πλευρική σκούπα, μα-

6.906-133.0 Για λεπτή σκόνη σε εσωτερικούς χώρους, ανθεκτική στην υγρασία. Πλευρική σκούπα,

6.906-065.0 Για την αφαίρεση επίμονων λεκέδων σε εξωτερικούς χώρους, ανθεκτικός στην

Στάνταρ κύλινδρος σκουπίσματος 6.906-375.0 Ανθεκτικός στη φθορά και την υγρασία. Βούρτσα γενικής χρήσης για εσωτερικό και εξωτερικό καθαρισμό. Κύλινδρος σκουπί- σματος, μαλακός 6.906-533.0 Με φυσική βούρτσα ειδικά για το σκούπι- σμα λεπτής σκόνης σε λεία δάπεδα εσωτε- ρικών χώρων. Μη ανθεκτική στην υγρασία, ακατάλληλη για τραχιές επιφάνειες. Κύλινδρος σκουπί- σματος, σκληρός 6.906-532.0 Για την αφαίρεση επίμονων λεκέδων σε εξωτερικούς χώρους, ανθεκτικός στην

Φίλτρο σκόνης 6.414-532.0 Σετ μπαταριών 6.654-112.0 Φορτιστής 6.654-143.0

Κίνδυνος τραυματισμού. Πριν από όλες τις εργασίες στο μηχάνημα γυρίστε το διακό- πτη με κλειδί στο „0“ και αφαιρέστε το κλειδί. Πατάτε το πλήκτρο Έκτακτη Διακοπή. Αντιμετώπιση βλαβών Βλάβη Αντιμετώπιση Η συσκευή δεν ξεκινά Καθίστε στο κάθισμα του οδηγού. Ενεργοποιείται ο διακόπτης επαφής καθίσματος Απασφαλίστε το πλήκτρο διακοπής εκτάκτου ανάγκης Ρυθμίστε το διακόπτη με κλειδί στη θέση „1“. Ελέγξτε τις ασφάλειες. Ελέγξτε τη μπαταρία, φορτίστε την εάν είναι απαραίτητο. Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Η συσκευή κινείται μόνο αργά Ελέγξτε τη θέση του φρένου ακινητοποίησης. Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Η μηχανή δεν σαρώνει σωστά Ελέγξτε την κυλινδρική και τις πλευρικές βούρτσες για τυχόν φθορές. Εν ανάγκη αντικαταστήστε τις. Ελέγξτε τη λειτουργία του κλαπέτου χονδρών ρύπων Ελέγξτε το βαθμό φθοράς των στεγανοποιητικών παρεμβυσμάτων. Εν ανάγκη ρυθμίστε ή αντικατα-

Ελέγξτε τον ιμάντα του συστήματος μετάδοσης κίνησης σάρωσης. Ελέγξτε το σύστημα χαμηλής πίεσης σχετικά με τη στεγανότητά του Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Η μηχανή δημιουργεί σκόνη Αδειάστε το δοχείο απορριμμάτων. Ελέξτε τον ιμάντα κίνησης των φυσητήρων Ελέξτε το κολάρο στεγανοποίησης του φυσητήρα αναρρόφησης Ελέγξτε, καθαρίστε ή αντικαταστήστε το φίλτρο σκόνης Μην πλένετε το φίλτρο σκόνης. Ελέξτε τη στεγανοποίηση του κιβωτίου φίλτρου Κλείστε τη θυρίδα υγρής/ξηρής λειτουργίας. Ελέγξτε το βαθμό φθοράς των στεγανοποιητικών παρεμβυσμάτων. Εν ανάγκη ρυθμίστε ή αντικατα-

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Πλευρική σκούπα δεν περιστρέφε-

Ελέγξτε την ασφάλεια. Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Αναποτελεσματική σάρωση στις

Αντικαταστήστε τις πλευρικές σκούπες Ελέγξτε το βαθμό φθοράς των στεγανοποιητικών παρεμβυσμάτων. Εν ανάγκη ρυθμίστε ή αντικατα-

Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Το σύστημα ενεργοποίησης της πλευρικής ή της κυλινδρικής βούρ- τσας δεν λειτουργεί Ελέγξτε το σύστημα χαμηλής πίεσης σχετικά με τη στεγανότητά του Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Ανεπαρκής αναρροφητική ισχύς Ελέξτε τη στεγανοποίηση του κιβωτίου φίλτρου Ελέξτε το κολάρο στεγανοποίησης του φυσητήρα αναρρόφησης Ελέγξτε τους ελαστικούς σωλήνες του αναρροφητήρα ως προς τη στεγανότητα. Εγκαταστήστε σωστά το φίλτρο με ελάσματα. Βλ. αντικατάσταση του φίλτρου σκόνης Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher Η κυλινδρική βούρτσα δεν περι-

Αφαιρέστε τυχόν ταινίες ή τα σχοινιά από την κυλινδρική βούρτσα Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kärcher 167EL- 14 Τεχνικά χαρακτηριστικά KM 100/100 R Bp KM 100/100 R Bp Pack Χαρακτηριστικά συσκευών Μήκος x Πλάτος x Ύψος mm 2006 x 1005 x 1343 2006 x 1005 x 1343 Βάρος κενής μηχανής kg 300 300 Βάρος μεταφοράς kg 375 375 Επιτρεπόμενο συνολικό βάρος kg 660 660 Ταχύτητα οδήγησης km/h 5,5 5,5 Ταχύτητα σκουπίσματος km/h 5,5 5,5 Επιτρεπόμενη κλίση εδάφους (μέγ.) % 18 18 Διάμετρος κυλινδρικής βούρτσας mm 285 285 Πλάτος κυλινδρικής βούρτσας mm 710 710 Διάμετρος πλευρικών βουρτσών mm 450 450 Ισχύς σε εμβαδόν με 2 πλευρικές σκούπες m

/h 7150 7150 Πλάτος εργασίας χωρίς πλευρικές βούρτσες mm 710 710 Επιφάνεια εργασίας με 1 πλευρική βούρτσα mm 1000 1000 Πλάτος εργασίας με 2 πλευρικές βούρτσες mm 1290 1290 Όγκος δοχείου ρύπων l 100 100 Είδος προστασίας - προστασία από σταγόνες

– Κινητήρας οδήγησης Tύπος -- Κινητήρας συνεχούς ρεύματος μόνι- μου μαγνήτη για εμπροσθοπορεία και οπισθοπορεία Κινητήρας συνεχούς ρεύματος μόνι- μου μαγνήτη για εμπροσθοπορεία και οπισθοπορεία Τύπος κατασκευής -- Κινητήρας πλήμνης τροχού στον εμπρόσθιο τροχό Κινητήρας πλήμνης τροχού στον εμπρόσθιο τροχό Τάση V 24 24 Ονομαστική ένταση ρεύματος A 37 37 Ονομαστική ισχύς (μηχανική) W 750 750 Είδος προστασίας -- IP 44 IP 44 Αριθμός στροφών 1/min χωρίς διαβαθμίσεις χωρίς διαβαθμίσεις – Κινητήρας αναρροφητήρα και κυλίνδρου σκουπίσματος Tύπος -- Κινητήρας συνεχούς ρεύματος μόνι- μου μαγνήτη Κινητήρας συνεχούς ρεύματος μόνι- μου μαγνήτη Τύπος κατασκευής -- B14 B14 Τάση V 24 24 Ονομαστική ένταση ρεύματος A 35 35 Ονομαστική ισχύς (μηχανική) W 600 600 Είδος προστασίας -- IP 20 IP 20 Αριθμός στροφών 1/min 3500 3500 – Κινητήρας πλευρικής σκούπας Tύπος -- Κινητήρας συνεχούς ρεύματος μόνι- μου μαγνήτη Κινητήρας συνεχούς ρεύματος μόνι- μου μαγνήτη Τύπος κατασκευής -- Κινητήρας με κιβώτιο ταχυτήτων (κι- βώτιο γωνιακής μετάδοσης κίνησης) Κινητήρας με κιβώτιο ταχυτήτων (κι- βώτιο γωνιακής μετάδοσης κίνησης) Τάση V 24 24 Ονομαστική ένταση ρεύματος A 5 5 Ονομαστική ισχύς (μηχανική) W 100 100 Είδος προστασίας -- IP 44 IP 44 Αριθμός στροφών 1/min 70 70

Tύπος -- -- 24V 4 PzS 240 I Απόδοση Ah -- 240 Χρόνος φόρτισης πλήρως εκφορτισμένου

h -- 10...15 Διάρκεια λειτουργίας ύστερα από πολλαπλές

Τάση ηλεκτρικού δικτύου V~ -- 230 168 EL- 15 Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβού-

Κεντρική ασφάλεια A 150 150 Κινητήρας πλευρικής σκούπας A 30 30 Κινητήρας κίνησης φίλτρου A 10 10 Σύστημα ελέγχου A 5 5 Αντλία υποπίεσης A 3 3

Μέγεθος πίσω -- 4.00-8 4.00-8 Πίεση αέρα πίσω bar 6 6

Φρένο λειτουργίας -- ηλεκτρονικό ηλεκτρονικό Χειρόφρενο -- Δισκόφρενο, ηλεκτρική λειτουργία (με

Δισκόφρενο, ηλεκτρική λειτουργία (με

Σύστημα φίλτρου και αναρρόφησης Επιφάνεια φίλτρου - φίλτρο λεπτόκκοκης σκό-

6,0 6,0 Κατηγορία εφαρμογής φίλτρου για σκόνη μη επικίνδυνη για την υγεία -- U U Ονομαστική υποπίεση συστήματος αναρρό-

mbar 12 12 Ονομαστική παροχή όγκου συστήματος αναρ-

l/s 50 50 Περιβαλλοντικές συνθήκες Θερμοκρασία °C -5...+40 -5...+40 Υγρασία αέρα, χωρίς συμπύκνωση % 20 - 90 20 - 90 Μετρούμενες τιμές κατά EN 60335-2-72 Εκπεμπόμενος θόρυβος Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 75 75 Αβεβαιότητα K

dB(A) 2 2 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 94 94 Κραδασμοί συσκευής Κραδασμοί στο χέρι/στο βραχίονα m/s

<2,5 <2,5 Κάθισμα m/s

<0,5 <0,5 Αβεβαιότητα K m/s

0,2 0,2 Δήλωση Συμμόρφωσης των

Προϊόν: Μηχανικό σάρωθρο με κά-

Τύπος: 1.280-xxx Σχετικές οδηγίες των ΕE 2006/42/EK (+2009/127/EK) 2014/30/EE 2000/14/EΚ 2014/53/EE (TCU) Εφαρμοσθέντα εναρμονισμένα πρότυ-

Εφαρμοσθείσα διαδικασία συμμόρφω-
