SHT B301 - Τοίχος στήριξης SENCOR - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Επιτοίχια βάση τηλεόρασης
Μάρκα	SENCOR
Μοντέλο	SHT B301
Υλικό	Χάλυβας
Τύπος στερέωσης	Επιτοίχια στερέωση
Προσανατολισμός	Μόνο οριζόντια (ρυθμιζόμενη μετά την εγκατάσταση)
Παρεχόμενες βίδες	M4×14, M5×14, M6×14, ST6.3×55 με ροδέλες
Παρεχόμενοι ούπα	Ούπα 10×φ6×50
Παρεχόμενα στοιχεία	Σώμα βάσης (A), αριστερά/δεξιά στηρίγματα (B), βίδες, ροδέλες, ούπα
Συμβατότητα τοίχων	Συμπαγή τούβλα, σκυρόδεμα, πάνελ
Βάθος διάτρησης	Τουλάχιστον 9 cm
Διάμετρος διάτρησης	10 mm
Κλειδαριά ασφαλείας	Ναι (βίδα ασφαλείας στο κάτω μέρος)
Αλφάδι	Απαιτείται για την εγκατάσταση
Απαραίτητα εργαλεία	Δράπανο με τρυπάνι μπετόν 10 mm, σταυρωτό κατσαβίδι, αλφάδι
Αριθμός σημείων στερέωσης	4
Σύσταση ασφαλείας	Μην εγκαθιστάτε σε υγρό ή κατεστραμμένο τοίχο· συμβουλευτείτε επαγγελματία σε περίπτωση αμφιβολίας
Χρήση	Μόνο σε εσωτερικό χώρο
Εγγύηση	Συμμόρφωση με τις οδηγίες ΕΕ

Συχνές ερωτήσεις - SHT B301 SENCOR

Ποιοι τύποι τοίχων είναι συμβατοί με τη βάση SHT B301;

Η βάση έχει σχεδιαστεί για εγκατάσταση σε τοίχους από συμπαγή τούβλα, σκυρόδεμα ή πάνελ. Για άλλους τύπους τοίχων, συμβουλευτείτε έναν επαγγελματία.

Ποιες βίδες να χρησιμοποιήσετε για τη στερέωση των στηριγμάτων στην τηλεόραση;

Επιλέξτε την κατάλληλη βίδα από τις παρεχόμενες M4x14, M5x14 και M6x14. Δοκιμάστε πρώτα με το χέρι στις οπές της τηλεόρασης και σταματήστε μόλις νιώσετε αντίσταση.

Η βάση είναι κεκλιμένη ή περιστρεφόμενη;

Όχι, αυτή η βάση είναι σταθερή. Μόνο οριζόντια ρύθμιση είναι δυνατή μετά την εγκατάσταση για διόρθωση της στάθμης.

Πώς να εγκαταστήσετε τη βάση σε γυψοσανίδα;

Το εγχειρίδιο δεν προβλέπει αυτόν τον τύπο τοίχου. Χρησιμοποιήστε ειδικά ούπα για γυψοσανίδα και ζητήστε συμβουλή από επαγγελματία.

Ποιο είναι το μέγιστο υποστηριζόμενο βάρος;

Το εγχειρίδιο δεν καθορίζει μέγιστο βάρος. Βεβαιωθείτε ότι η τηλεόραση δεν υπερβαίνει τις δυνατότητες των στερεώσεων και του τοίχου.

Μπορεί να εγκατασταθεί η βάση μόνος;

Συνιστάται να είστε δύο για τη στερέωση της τηλεόρασης στη βάση, ειδικά για μεγάλες οθόνες.

Πώς να αφαιρέσετε την τηλεόραση από τη βάση;

Ξεβιδώστε τις βίδες ασφαλείας στο κάτω μέρος (σημείο ① της Εικ. 6), στη συνέχεια σηκώστε την τηλεόραση για να την αφαιρέσετε από τη βάση.

Τι να κάνω αν η τηλεόραση δεν είναι οριζόντια μετά την εγκατάσταση;

Χαλαρώστε τις βίδες στερέωσης στην πλάκα, ρυθμίστε οριζόντια με τη βοήθεια αλφαδιού και στη συνέχεια σφίξτε. Εάν χρειαστεί, αποσυναρμολογήστε και ξεκινήστε ξανά.

Μπορούν τα παιδιά να χειριστούν τη βάση;

Όχι, η βάση δεν πρέπει να χειρίζεται από παιδιά. Προσέχετε τα για να μην κρεμιούνται από την τηλεόραση.

Ποια εργαλεία χρειάζονται για την εγκατάσταση;

Θα χρειαστείτε ένα δράπανο με τρυπάνι μπετόν 10 mm, ένα σταυρωτό κατσαβίδι και ένα αλφάδι.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SHT B301 SENCOR

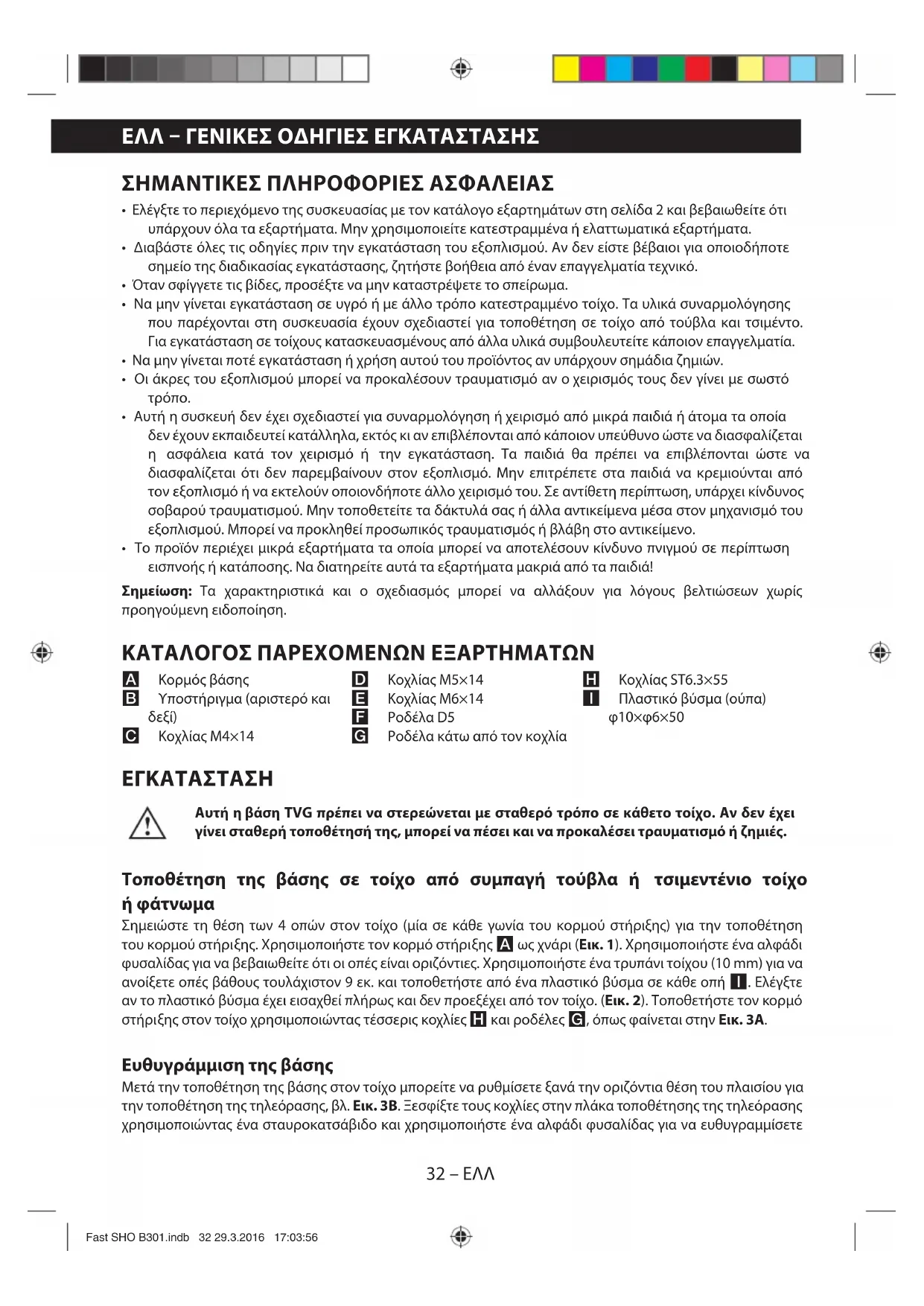

ΕΛΛ – ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

• Ελέγξε το περιεχόμενο της συσκευασίας με τον κατάλογο εξαρτημάτων στη σελίδα 2 και βεβαιωθείτε ότι υπάρχουν όλα τα εξαρτήματα. Μην χρησιμοποιείτε κατεστραμμένα ή ελαττωματικά εξαρτήματα.
• Διαβάστε όλες τις οδηγίες πριν την εγκατάσταση του εξοπλισμού. Αν δεν είστε βέβαιοι για οποιοδήποτε σημείο της διαδικασίας εγκατάστασης, ζητήστε βοήθεια από έναν επαγγελματία τεχνικό.
• Όταν σφίγγετε τις βίδες, προσέξτε να μην καταστρέψετε το σπείρωμα.
• Να μην γίνεται εγκατάσταση σε υγρό ή με άλλο τρόπο κατεστραμμένο τοίχο. Τα υλικά συναρμολόγησης που παρέχονται στη συσκευασία έχουν σχεδιαστεί για τοποθέτηση σε τοίχο από τούβλα και τοιμέντο. Για εγκατάσταση σε τοίχους κατασκευασμένους από άλλα υλικά συμβουλευτείτε κάποιον επαγγελματία.
• Να μην γίνεται ποτέ εγκατάσταση ή χρήση αυτού του προϊόντος αν υπάρχουν σημάδια ζημιών.
• Οι άκρες του εξοπλισμού μπορεί να προκαλέσουν τραυματισμό αν ο χειρισμός τους δεν γίνει με σωστό τρόπο.
• Αυτή η συσκευή δεν έχει σχεδιαστεί για συναρμολόγηση ή χειρισμό από μικρά παιδιά ή άτομα τα οποία δεν έχουν εκπαιδευτεί κατάλληλα, εκτός κι αν επιβλέπονται από κάποιον υπεύθυνο ώστε να διασφαλίζεται η ασφάλεια κατά τον χειρισμό ή την εγκατάσταση. Τα παιδιά θα πρέπει να επιβλέπονται ώστε να διασφαλίζεται ότι δεν παρεμβαίνουν στον εξοπλισμό. Μην επιτρέπετε στα παιδιά να κρεμιούνται από τον εξοπλισμό ή να εκτελούν οποιονδήποτε άλλο χειρισμό του. Σε αντίθετη περίπτωση, υπάρχει κίνδυνος σοβαρού τραυματισμού. Μην τοποθετείτε τα δάκτυλά σας ή άλλα αντικείμενα μέσα στον μηχανισμό του εξοπλισμού. Μπορεί να προκληθεί προσωπικός τραυματισμός ή βλάβη στο αντικείμενο.
• Το προϊόν περιέχει μικρά εξαρτήματα τα οποία μπορεί να αποτελέσουν κίνδυνο πνιγμού σε περίπτωση εισπνοής ή κατάποσης. Να διατηρείτε αυτά τα εξαρτήματα μακριά από τα παιδιά!

Σημείωση: Τα χαρακτηριστικά και ο σχεδιασμός μπορεί να αλλάξουν για λόγους βελτιώσεων χωρίς προηγούμενη ειδοποίηση.

ΚΑΤΑΛΟΓΟΣ ΠΑΡΕΧΟΜΕΝΩΝ ΕΞΑΡΤΗΜΑΤΩΝ

A Κορμός βάσης
B Υποστήριγμα (αριστερό και δεξί)
C Koχλίας M4×14

D Koχλίας M5×14
E Koχλίας M6×14
F Poδέλα D5
G Ροδέλα κάτω από τον κοχλία

H Koχλίας ST6.3×55
Πλαστικό βύσμα (ούπα) φ10×φ6×50

ΕΓΚΑΤΑΣΤΑΣΗ

Αυτή η βάση TVG πρέπει να στερεώνεται με σταθερό τρόπο σε κάθετο τοίχο. Αν δεν έχει γίνει σταθερή τοποθέτησή της, μπορεί να πέσει και να προκαλέσει τραυματισμό ή ζημιές.

Τοποθέτηση της βάσης σε τοίχο από συμπαγή τούβλα ή τσιμεντένιο τοίχο ή φάτνωμα

Σημειώστε τη θέση των 4 οπών στον τοίχο (μία σε κάθε γωνία του κορμού στήριξης) για την τοποθέτηση του κορμού στήριξης. Χρησιμοποιήστε τον κορμό στήριξης A ως χνάρι (Εικ. 1). Χρησιμοποιήστε ένα αλφάδι φυσαλίδας για να βεβαιωθείτε ότι οι οπές είναι οριζόντιες. Χρησιμοποιήστε ένα τρυπάνι τοίχου (10 mm) για να ανοίξετε οπές βάθους τουλάχιστον 9 εκ. και τοποθετήστε από ένα πλαστικό βύσμα σε κάθε οπή I. Ελέγξτε αν το πλαστικό βύσμα έχει εισαχθεί πλήρως και δεν προεξέχει από τον τοίχο. (Εικ. 2). Τοποθετήστε τον κορμό στήριξης στον τοίχο χρησιμοποιώντας τέσσερις κοχλίες H και ροδέλες G, όπως φαίνεται στην Εικ. 3Α.

Ευθυγράμμιση της βάσης

Μετά την τοποθέτηση της βάσης στον τοίχο μπορείτε να ρυθμίσετε ξανά την οριζόντια θέση του πλαισίου για την τοποθέτηση της τηλεόρασης, βλ. Εικ. 3Β. Ξεσφίξτε τους κοχλίες στην πλάκα τοποθέτησης της τηλεόρασης χρησιμοποιώντας ένα σταυροκατσάβιδο και χρησιμοποιήστε ένα αλφάδι φυσαλίδας για να ευθυγραμμίσετε

την πλάκα στην οριζόντια θέση. Σφίξτε τους κοχλίες αφού ευθυγραμμίσετε την πλάκα (μην χρησιμοποιήσετε υπερβολική δύναμη).

Σημείωση: Αν η τηλεόραση δεν είναι πλήρως οριζόντια μετά την εγκατάσταση στη βάση, αφαιρέστε την από τη βάση (εκτελέστε τα σημεία στις εικόνες 5 και 6 με αντίστροφη σειρά), επαναλάβετε τη διαδικασία της ευθυγράμμιοης και στη συνέχεια τοποθετήστε ξανά την τηλεόραση.

Τοποθέτηση των υποστηριγμάτων στην τηλεόραση

Τηλεόραση με επίπεδη πλάτη (Εικ. 4)

Πρώτα, βρείτε τους κοχλίες που είναι κατάλληλοι για την τοποθέτηση της τηλεόρασης (C/D/E): προσπαθήστε να τους βιδώσετε με το χέρι στις οπές στο πίσω μέρος της τηλεόρασης. Αν αισθανθείτε αντίσταση σταματήστε αμέσως το βίδωμα! Όταν βρείτε έναν κοχλία με το σωστό σπείρωμα, συνεχίστε σύμφωνα με το σχέδιο 4. Αν χρησιμοποιήσετε τον κοχλία C ή D, τοποθετήστε σε αυτόν την αντίστοιχη ροδέλα (F) και στη συνέχεια βιδώστε τον κοχλία στο υποστήριγμα B και τέλος στην τηλεόραση. Ελέγξτε αν τα υποστηρίγματα είναι στερεωμένα κάθετα και είναι παράλληλα.

Τοποθέτηση της τηλεόρασης στο στήριγμα και ασφάλιση με μπουλόνια ασφαλείας

Προειδοποίηση: Ο χειρισμός ορισμένων τηλεοράσεων απαιτεί βοήθεια και από άλλα άτομα. Ο κατασκευαστής δεν φέρει ευθύνη για τραυματισμούς ή ζημιές σε περιουσιακά στοιχεία που προκαλούνται από ακατάλληλο χειρισμό!

Πρώτα, αγκυρώστε τα υποστηρίγματα που είναι προσαρτημένα στην τηλεόραση (Β) στο πάνω άκρο του κορμού στήριξης Α, στη συνέχεια σπρώξτε το κάτω μέρος των υποστηριγμάτων προς το κάτω μέρος του κορμού στήριξης. (Εικ. 5). Στη συνέχεια, χρησιμοποιώντας ένα σταυροκατσάβιδο, σφίξτε τα μπουλόνια ασφάλισης ① (Εικ. 6).

Συγχαρητήρια, η εγκατάσταση έχει ολοκληρωθεί. Σας ευχόμαστε να έχετε μια ευχάριστη εμπειρία παρακολουθώντας την τηλεόραση που τοποθετήσατε στη βάση του τοίχου.

ΟΔΗΓΙΕΣ ΚΑΙ ΠΛΗΡΟΦΟΡΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΠΟΡΡΙΨΗ ΤΗΣ ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΗΣ ΣΥΣΚΕΥΑΣΙΑΣ

Μεταφέρετε τη χρησιμοποιημένη συσκευασία στον δημοτικό χώρο διάθεσης απορριμμάτων.

ΑΠΟΡΡΙΨΗ ΠΡΟΪΟΝΤΟΣ ΜΕΤΑ ΤΟ ΠΕΡΑΣ ΤΗΣ ΔΙΑΡΚΕΙΑΣ ΖΩΗΣ ΤΟΥ

Η απόρριψη του εξοπλισμού μετά το πέρας της διάρκειας ζωής του πρέπει να γίνεται στους καθορισμένους δημοτικούς χώρους διάθεσης απορριμμάτων

Αυτό το προϊόν είναι σύμφωνο με όλες τις βασικές προδιαγραφές των οδηγιών της ΕΕ που ισχύουν για αυτό.
