ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CFB 6436 BEKO

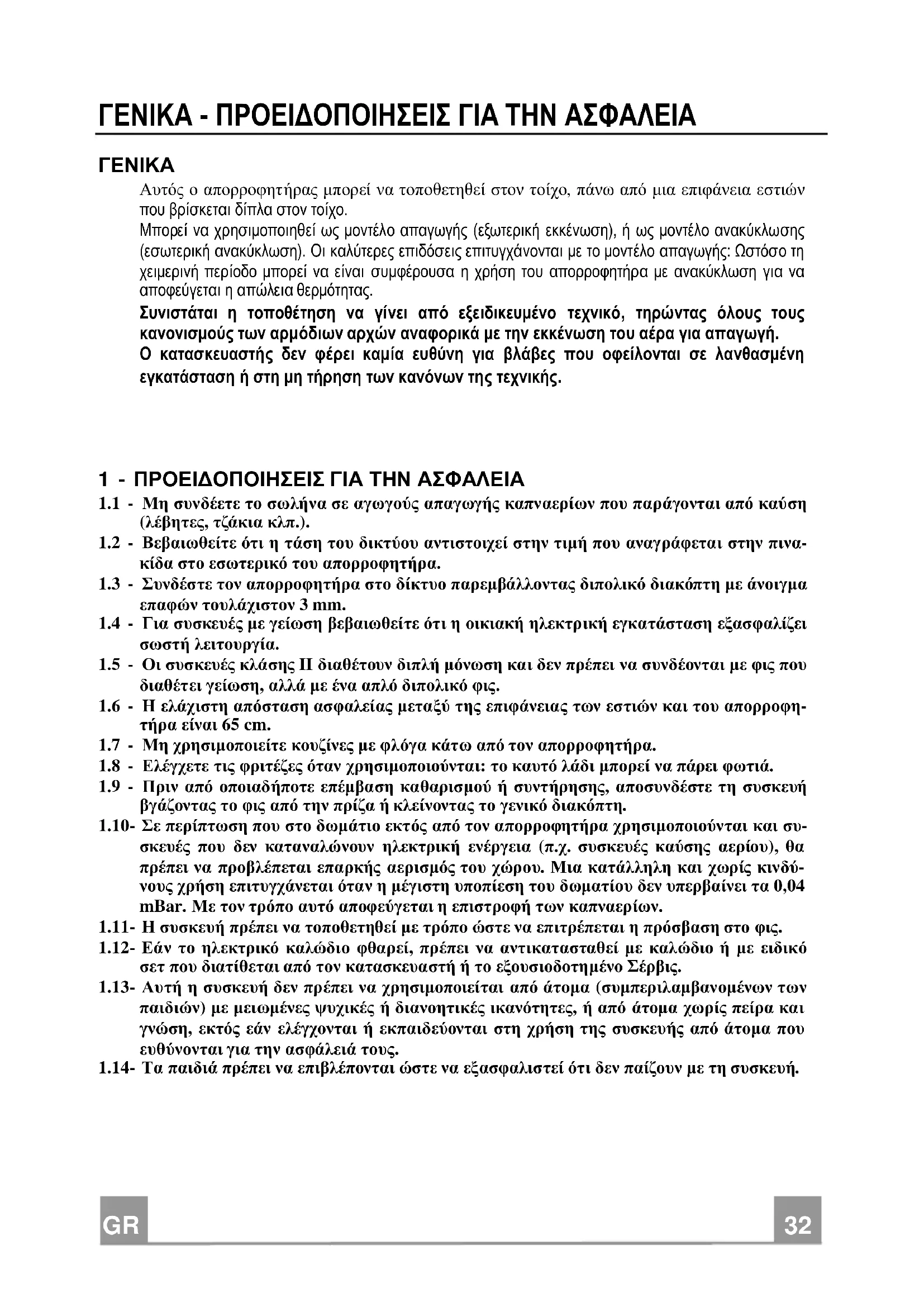

ΓΕΝΙΚΑ - ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

Αυτός ο απορροφητήρας µπορεί να τοποθετηθεί στον τοίχο, πάνω από µια επιφάνεια εστιών που βρίσκεται δίπλα στον τοίχο. Μπορεί να χρησιµοποιηθεί ως µοντέλο απαγωγής (εξωτερική εκκένωση), ή ως µοντέλο ανακύκλωσης (εσωτερική ανακύκλωση). Οι καλύτερες επιδόσεις επιτυγχάνονται µε το µοντέλο απαγωγής: Ωστόσο τη χειµερινή περίοδο µπορεί να είναι συµφέρουσα η χρήση του απορροφητήρα µε ανακύκλωση για να αποφεύγεται η απώλεια θερµότητας. Συνιστάται η τοποθέτηση να γίνει από εξειδικευµένο τεχνικό, τηρώντας όλους τους κανονισµούς των αρµόδιων αρχών αναφορικά µε την εκκένωση του αέρα για απαγωγή. Ο κατασκευαστής δεν φέρει καµία ευθύνη για βλάβες που οφείλονται σε λανθασµένη εγκατάσταση ή στη µη τήρηση των κανόνων της τεχνικής.

1 - ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

1.1 - Μη συνδέετε το σωλήνα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση

(λέβητες, τζάκια κλπ.).

1.2 - Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιµή που αναγράφεται στην πινα-

κίδα στο εσωτερικό του απορροφητήρα.

1.3 - Συνδέστε τον απορροφητήρα στο δίκτυο παρεµβάλλοντας διπολικό διακόπτη µε άνοιγµα

επαφών τουλάχιστον 3 mm.

1.4 - Για συσκευές µε γείωση βεβαιωθείτε ότι η οικιακή ηλεκτρική εγκατάσταση εξασφαλίζει

1.5 - Οι συσκευές κλάσης II διαθέτουν διπλή µόνωση και δεν πρέπει να συνδέονται µε φις που

διαθέτει γείωση, αλλά µε ένα απλό διπολικό φις.

1.6 - Η ελάχιστη απόσταση ασφαλείας µεταξύ της επιφάνειας των εστιών και του απορροφη-

1.7 - Μη χρησιµοποιείτε κουζίνες µε φλόγα κάτω από τον απορροφητήρα.

1.8 - Ελέγχετε τις φριτέζες όταν χρησιµοποιούνται: το καυτό λάδι µπορεί να πάρει φωτιά.

1.9 - Πριν από οποιαδήποτε επέµβαση καθαρισµού ή συντήρησης, αποσυνδέστε τη συσκευή

βγάζοντας το φις από την πρίζα ή κλείνοντας το γενικό διακόπτη. 1.10- Σε περίπτωση που στο δωµάτιο εκτός από τον απορροφητήρα χρησιµοποιούνται και συ- σκευές που δεν καταναλώνουν ηλεκτρική ενέργεια (π.χ. συσκευές καύσης αερίου), θα πρέπει να προβλέπεται επαρκής αερισµός του χώρου. Μια κατάλληλη και χωρίς κινδύ- νους χρήση επιτυγχάνεται όταν η µέγιστη υποπίεση του δωµατίου δεν υπερβαίνει τα 0,04 mBar. Με τον τρόπο αυτό αποφεύγεται η επιστροφή των καπναερίω ν. 1.11- Η συσκευή πρέπει να τοποθετηθεί µε τρόπο ώστε να επιτρέπεται η πρόσβαση στο φις. 1.12- Εάν το ηλεκτρικό καλώδιο φθαρεί, πρέπει να αντικατασταθεί µε καλώδιο ή µε ειδικό σετ που διατίθεται από τον κατασκευαστή ή το εξουσιοδοτηµένο Σέρβις. 1.13- Αυτή η συσκευή δεν πρέπει να χρησιµοποιείται από άτοµα (συµπεριλαµβανοµένων των παιδιών) µε µειωµένες ψυχικές ή διανοητικές ικανότητες, ή από άτοµα χωρίς πείρα και γνώση, εκτός εάν ελέγχονται ή εκπαιδεύονται στη χρήση της συσκευής από άτοµα που ευθύνονται για την ασφάλειά τους. 1.14- Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παίζουν µε τη συσκευή.GR

Ορισµένα συστήµατα εγκατάστασης προβλέπουν το άνοιγµα και την αφαίρεση της γρί- λιας αναρρόφησης.

2.1 - Άνοιγµα και αφαίρεση της γρίλιας αναρρόφησης

Για να ανοίξετε τη γρίλια, µετακινήστε προς το κέντρο τα πλήκτρα που βρίσκονται στο κάτω µέρος του απορροφητήρα. Με τη γρίλια ανοιχτή και σε κατακόρυφη θέση, µετακινήστε τον πίσω δεξιό πείρο προς τα εµπρός κατά µήκος του πλευρικού ανοίγµατος έως ότου βγει από τη θέση του.

2.2 - Εγκατάσταση κάτω από ντουλάπι

a - Τρυπηµένο ντουλάπι: συνδέστε τον απορροφητήρα στις τρύπες που βρίσκονται στη βάση του ντουλα- πιού, χρησιµοποιώντας τις 4 βίδες 4,2 x 44,4 που παρέχονται. ∆εν είναι αναγκαίο να ανοίξετε τη γρί- b - Ντουλάπι χωρίς διάτρηση: b.1- Εάν ο απορροφητήρας συνοδεύεται από σχέδιο διάτρησης, ακολουθήστε τις οδηγίες στο σχέδιο. b.2- Εάν δεν υπάρχει σχέδιο διάτρησης, ανοίξτε τη γρίλια, στηρίξτε τον απορροφητήρα στη βάση του ντουλαπιού και βιδώστε από το εσωτερικό απευθείας στο ξύλο µε βίδες 3,5 x 16, που δεν παρέχο-

2.3 - Εγκατάσταση σε τοίχο

a - Με τη βοήθεια ενδεχόµενου σχεδίου διάτρησης, ανοίξτε 2 τρύπες Φ 8 στον τοίχο, τοποθετήστε τα δύο ούπα, βιδώστε δύο βίδες 4,2 x 44,4 αφήνοντας να προεξέχουν 5 mm, βγάλτε τη γρίλια αναρρόφησης, κρεµάστε τον απορροφητήρα στις δύο βίδες από τα ειδικά πίσω ανοίγµατα και σφίξτε τελείως τις βίδες από το εσωτερικό. b - Εάν δεν υπάρχει σχέδιο διάτρησης, ανοίξτε 2 τρύπες Φ 8 (βλ. σχ.), τοποθετήστε ούπα και βίδες και ε- νεργήστε όπως στην παρ. a. c - Για εγκατάσταση στον τοίχο µε στηρίγµατα (προαιρετικά), ακολουθήστε τις οδηγίες του ειδικού σχεδίου d - Τηρήστε τις αποστάσεις της προειδοποίησης 1.6.

2.4 - Επιλογή µοντέλου

a - Απαγωγής Ανοίξτε τη γρίλια αναρρόφησης και τοποθετήστε το µοχλό ή το δείκτη του διακόπτη στη θέση “απαγω- γή” στο τέρµα της διαδροµής του. Αφαιρέστε, εάν υπάρχει, το φίλτρο ενεργού άνθρακα ξεβιδώνοντας το κεντρικό πόµολο ή γυρνώντας αργά προς τα αριστερά για να ελευθερωθεί ο κεντρικός σύνδεσµος µπα- Συνδέστε τον εξωτερικό σωλήνα στη φλάντζα Φ 100 mm (ή Φ 120 mm σε ορισµένα µοντέλα) που βρί- σκεται στην πάνω ή πίσω έξοδο αναλόγως µε τη διάταξη. Τοποθετήστε την τάπα στο στόµιο που έµεινε ανοιχτό. Τηρήστε την προειδοποίηση 1,1. b - Ανακύκλωσης Ανοίξτε τη γρίλια αναρρόφησης και τοποθετήστε το µοχλό ή το δείκτη του διακόπτη στη θέση ανακύ- κλωσης στο τέρµα της διαδροµής του. Τοποθετήστε το φίλτρο ενεργού άνθρακα στη βάση του µοτέρ µε το κεντρικό µεταλλικό πόµολο ή γυρ- νώντας αργά προς τα δεξιά για να ασφαλίσει ο κεντρικός σύνδεσµος µπαγιονέτ. Εάν υπάρχει ο εξωτε- ρικός σωλήνας µπορεί να µείνει συνδεδεµένος.

2.5 - Ηλεκτρική σύνδεση και έλεγχος λειτουργίας

1 - Πρέπει να τηρούνται σχολαστικά οι προειδοποιήσεις 1.2, 1.3, 1.4 και 1.5 της παραγράφου 1 σχετικά

2 - Μετά την ηλεκτρική σύνδεση, ελέγξτε αν λειτουργεί σωστά ο φωτισµός, αν ανάβει το µοτέρ και αν αλ-

λάζουν οι ταχύτητες.GR

3.1 - Οι διακόπτες ελέγχουν το άναµµα, τη ρύθµιση της ταχύτητας του µοτέρ και το φωτισµό της επιφάνειας

εστιών. Για καλύτερη απόδοση της συσκευής συνιστάται να ανοίγετε το κάλυµµα και να χρησιµοποιεί- τε την υψηλότερη ταχύτητα σε περίπτωση µεγάλης συγκέντρωσης οσµών και ατµών και την ενδιάµεση ή τη χαµηλή ταχύτητα για αθόρυβη και οικονοµική εναλλαγή του αέρα. Πρέπει επίσης να ανάβετε τον απορροφητήρα όταν αρχίζετε το µαγείρεµα και να τον αφήνετε αναµµένο λίγα λεπτά µετά τον τερµατι- σµό του µαγειρέµατος.

3.2 - Τηρείτε σχολαστικά τις προειδοποιήσεις 1.7 και 1.8.

4 - ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ

Η σωστή συντήρηση εξασφαλίζει υψηλή απόδοση και µεγάλη διάρκεια ζωής του απορροφητήρα. ΠΡΟΣΟΧΗ: Η συγκέντρωση λιπών εντός του φίλτρου επηρεάζει την απόδοση της συσκευής και µπορεί να προκαλέσει επίσης κίνδυνο πυρκαγιάς. Συνιστάται συνεπώς να τηρείτε σχολαστικά τις ακόλουθες

4.1 - Φίλτρο για λίπη

Είναι το µηχανικό φίλτρο που διατίθεται σε ποικίλα µοντέλα και συγκρατεί τα σωµατίδια λίπους. Βρίσκεται στο εσωτερικό της γρίλιας αναρρόφησης. Για τη συντήρηση ενεργήστε ως εξής: a-Γενικά. Ανεξάρτητα από τον τύπο του φίλτρου, για να το βγάλετε ανοίξτε τη γρίλια και αφαιρέστε τις ειδικές µεταλλικές ασφάλειες. b-Λεπτό φίλτρο µιας χρήσεως (πάχος περίπου 1 mm): ∆εν πλένεται και αντικαθίσταται περίπου κάθε 2 µήνες. Εάν το φίλτρο διαθέτει χηµικούς δείκτες κορε - σµού, αντικαθίσταται όταν: b.1 - Το µοβ χρώµα των ορατών σηµείων από το εξωτερικό εξαπλώνεται σε όλη την επιφάνεια του b.2 - Το κόκκινο χρώµα των εσωτερικών λωρίδων που δεν είναι ορατό, φαίνεται από το εξωτερικό. c-Μεταλλικά φίλτρα πολλών στρωµάτων: πλένεται περίπου 1 φορά το µήνα σε νερό µε κοινό απορρυ- παντικό ή σε πλυντήριο πιάτων. Πρέπει να στεγνώσει καλά πριν την τοποθέτηση.

4.2 - Φίλτρο ενεργού άνθρακα

Είναι χηµικό φίλτρο που συγκρατεί τις οσµές του απορροφητήρα ανακύκλωσης. Για να το αφαιρέσετε, ανοίξτε τη γρίλια και ξεβιδώστε το κεντρικό µεταλλικό πόµολο ή γυρίστε αργά προς τα αριστερά το φίλτρο για να ελευθερωθεί ο κεντρικός σύνδεσµος µπαγιονέτ. Τοποθετήστε το ενεργώντας µε την αντίστροφη σειρά. Για καλή απόδοση πρέπει να αντικαθίσταται περίπου κάθε 3 µήνες.

Εάν ένας λαµπτήρας δεν λειτουργεί ή καεί, ανοίξτε τη γρίλια αναρρόφησης και ελέγξτε αν είναι καλά βιδωµένος. Εν ανάγκη, αντικαταστήστε τον µε λαµπτήρα ιδίου τύπου και ισχύος.

Καθαρίζετε τον απορροφητήρα µε χλιαρό νερό και ουδέτερο υγρό απορρυπαντικό. Αποφύγετε τη χρήση διαλυτών, οινοπνεύµατος και διαβρωτικών προϊόντων. Για όλες τις ενέργειες από το σηµείο 4.1 έως το σηµείο 4.4 πρέπει να τηρείται η προειδοποίηση 1.9, ιδίως για την ενέργεια 4.3.SK
