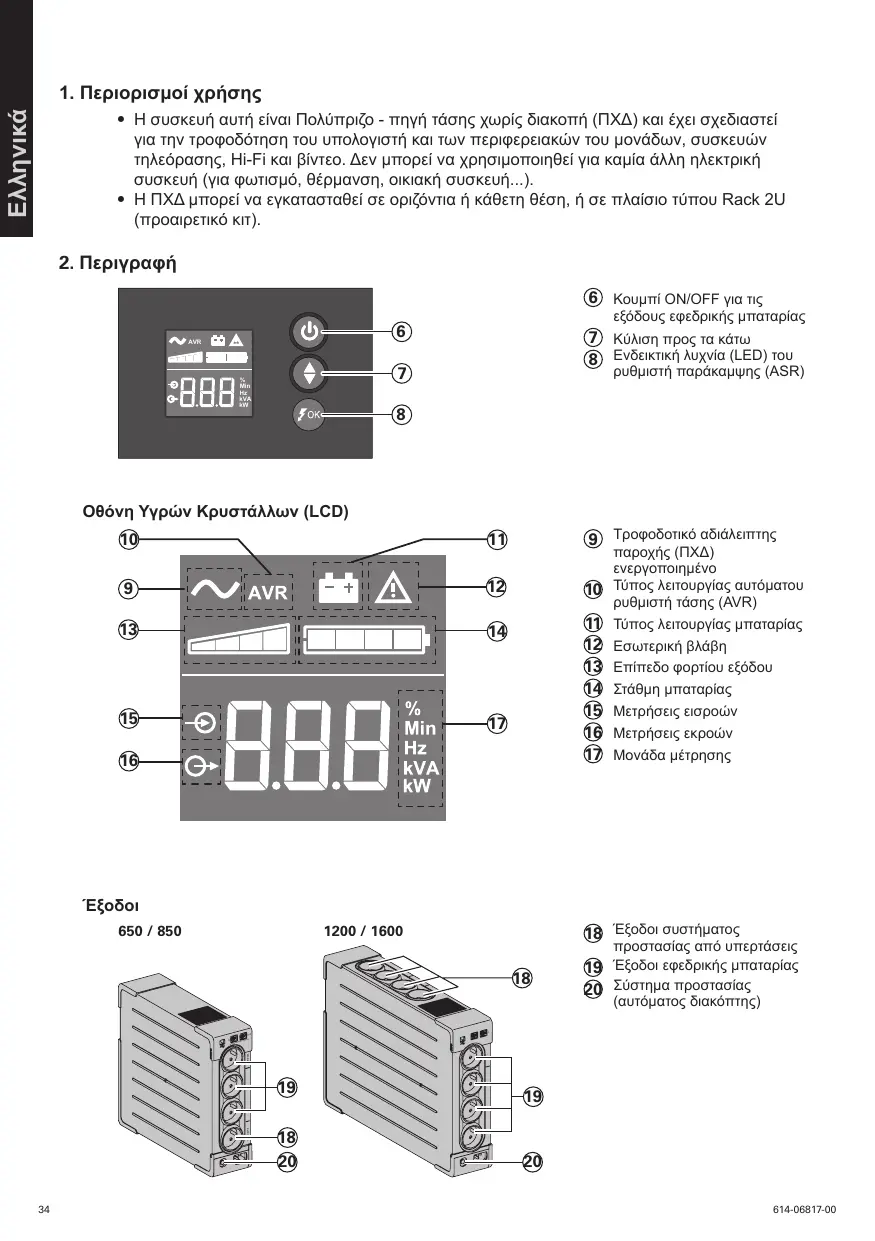

1. Περιορισμοί χρήσης

•• Η συσκευή αυτή είναι Πολύπριζο - πηγή τάσης χωρίς διακοπή (ΠΧΔ) και έχει σχεδιαστεί για την τροφοδότηση του υπολογιστή και των περιφερειακών του μονάδων, συσκευών τηλεόρασης, Hi-Fi και βίντεο. Δεν μπορεί να χρησιμοποιηθεί για καμία άλλη ηλεκτρική συσκευή (για φωτισμό, θέρμανση, οικιακή συσκευή...). •• Η ΠΧΔ μπορεί να εγκατασταθεί σε οριζόντια ή κάθετη θέση, ή σε πλαίσιο τύπου Rack 2U (προαιρετικό κιτ).

2. Περιγραφή 6 Κουμπί ON/OFF για τις

εξόδους εφεδρικής μπαταρίας

7 Κύλιση προς τα κάτω 8 Ενδεικτική λυχνία (LED) του

ρυθμιστή παράκαμψης (ASR)

Οθόνη Υγρών Κρυστάλλων (LCD) 10

9 Τροφοδοτικό αδιάλειπτης

παροχής (ΠΧΔ) ενεργοποιημένο 10 Τύπος λειτουργίας αυτόματου ρυθμιστή τάσης (AVR)

11 12 13 14 15 16 17

Τύπος λειτουργίας μπαταρίας Εσωτερική βλάβη Επίπεδο φορτίου εξόδου Στάθμη μπαταρίας Μετρήσεις εισροών Μετρήσεις εκροών Μονάδα μέτρησης

18 Έξοδοι συστήματος

προστασίας από υπερτάσεις

19 Έξοδοι εφεδρικής μπαταρίας 20 Σύστημα προστασίας (αυτόματος διακόπτης)

•• Σ υνδέστε την ΠΧΔ 1 στο ηλεκτρικό δίκτυο σε εντοιχισμένη πρίζα με γείωση, χρησιμοποιώντας το παρεχόμενο καλώδιο 4 για ένα ΠΧΔ με πρίζες FR/DΙN ή με το καλώδιο που τροφοδοτεί τον υπολογιστή σας για μια ΠΧΔ με πρίζες ΙΕC (βλ. εικόνα Α). •• Συνδέστε τις πρίζες υπολογιστή, οθόνης, μόντεμ... σε πρίζες που υποστηρίζονται από μπαταρία 19 και προστατεύονται από υπερτάσεις (βλ. εικόνα Β), προσέχοντας να μην υπερβείτε τα ενδεδειγμένα Αμπέρ ρεύματος. • Λοιπές συσκευές (εκτυπωτής, σαρωτής, φαξ, κτλ.) μπορούν να συνδεθούν στις εξόδους του συστήματος προστασίας από υπερτάσεις 18 (βλ. εικόνα B). Οι έξοδοι του συστήματος προστασίας από υπερτάσεις δεν υποστηρίζονται από ισχύ μπαταρίας σε περίπτωση διακοπής ρεύματος. Προαιρετική σύνδεση Μόντεμ Internet / δικτύου Η γραμμή του μόντεμ ή το δίκτυο Ethernet μπορούν να προστατευθούν από την υπέρταση συνδέοντάς τα απευθείας στην ΠΧΔ. Για το σκοπό αυτό, συνδέστε αφενός την πρίζα τοίχου στην ΠΧΔ με το καλώδιο της συσκευής που θέλετε να προστατεύσετε και αφετέρου την ΠΧΔ σε αυτή τη συσκευή με τη βοήθεια παρόμοιου καλωδίου, όπως φαίνεται στην εικόνα C (το καλώδιο δεν παρέχεται). Προαιρετική σύνδεση USB: Το τροφοδοτικό αδιάλειπτης παροχής (ΠΧΔ) μπορεί να συνδεθεί στον υπολογιστή χρησιμοποιώντας το καλώδιο 5 USB που παρέχεται (βλ. εικόνα C). Το λογισμικό διατίθεται στο CD-ROM 5 ή μπορείτε να κατεβάσετε το λογισμικό της Eaton UPS Companion από τη διεύθυνση powerquality.eaton.comor. Εγγραφείτε για την εγγύηση στη διεύθυνση ρowerqυality.eaton.com.

4. Τρόπος λεπουργίας των πριζών Master και EcoControl Για τον περιορισμό της κατανάλωσης ενέργειας των περιφερειακών (σαρωτής, εκτυπωτής) στη λειτουργία αναμονής, το Ellipse PRO διαθέτει πρίζες EcoControl που εξαρτώνται από την πρiζα Master (βλέττε εικόνα Β). Όταν η κύρια εφαρμογή που τροφοδοτείται από την πρiζα Master (υπολογιστής) διακόπτεται, οι πρiζες EcoControl απενεργοποιούνται αυτόματα και διακόπτεται η λειτουργία των περιφερειακών. Η επικύρωση και η παραμετροποίηση αυτής της λειτουργίας (εξ ορισμού απενεργοποιημένη) πραγματοποιείται με το εργαλείο διαμόρφωσης που είναι ενσωματωμένο στο λογισμικό. Σημείωση: Όταν η λεπσυpγία είναι ενεpγοποιημένη, μην συνδέετε τις κpίσιμες εφαρμογές στις πpίζες EcoControl.

Παραμετροποίηση των ορίων Η εξ ορισμού παραμετροποίηση εξασφαλίζει την καλή λειτουργία της επιλογής EcoControl. Ωστόσο, ανάλογα με το επiττεδο κατανάλωσης του κύριου φορτίου, ενδέχεται να απαιτείται τροποποίηση του ορίου εκκίνησης της λειτουργίας EcoControl χρησιμοποιώντας το λογισμικό διαμόρφωσης που παρέχεται με τον ενισχυτή: •• Πρώτον, βεβαιωθείτε ότι η λειτουργία έχει ενεργοποιηθεί στην επιλογή "EcoControl function" του εργαλείου διαμόρφωσης. •• Εάν δεν διακόπτεται η λειτουργία των περιφερειακών που είναι συνδεδεμένα σε πρίζες EcoControl όταν το κύριο φορτίο δεν λειτουργεί κανονικά (π.χ.: κατά τη ρύθμιση αναμονής), πρέπει να αυξήσετε την τιμή του ορίου ανίχνευσης στο επίπεδο High. •• Εάν το επiπεδο ονομαστικής κατανάλωσης του κύριου φορτίου είναι ασθενές και οι πρiζες EcoControl διακόπτονται όταν το κύριο φορτίο λειτουργεί κανονικά, πρέπει να μειώσετε την τιμή του ορiου ανiχνευσης στο επiπεδο Low.

5. Ρύθμιση του τροφοδοτικού αδιάλειπτης παροχής (ΠΧΔ) μέσω της οθόνης υγρών κρυστάλλων (LCD) Με το κουμπί κύλισης επιλέξτε μενού

Αποθηκεύστε τη νέα τιμή

Η οθόνη LCD κλείνει εάν δεν πραγματοποιηθεί καμία ενέργεια για 3 λεπτά.

6. Χρήση Φορτιστής μπαταρίας Η ΠΧΔ φορτίζει την μπαταρία της εφόσον παραμένει συνδεδεμένη στο ηλεκτρικό δίκτυο οποιαδήποτε κι αν είναι η θέση του διακόπτη 6 . Κατά την πρώτη χρήση, η μπαταρία παρέχει πλήρη αυτονομία μόνο μετά από φόρτιση 8 ωρών. Για να διασφαλίσετε την πλήρη αυτονομία της μπαταρίας, συνιστάται να αφήνετε την ΠΧΔ συνδεδεμένη μόνιμα με το ρεύμα. Λειτουργiα της ΠΧΔ πατήστε το κουμπί 6 για 1 δευτερόλεπτο περίπου. Έξοδοι συστήματος προστασίας από υπερτάσεις 18 χωρίς εφεδρική μπαταρία Οι συσκευές που συνδέονται με τέτοιες πρίζες τροφοδοτούνται από τη στιγμή που το καλώδιο εισόδου 4 συνδέεται με πρίζα τοίχου. Ο διακόπτης 6 δεν τις ελέγχει. Πρίζες υποστηριζόμενες με μπαταρία 19 Οι συσκευές που συνδέονται με αυτές τις πρίζες τροφοδοτούνται από τη στιγμή που ο διακόπτης 6 είναι πατημένος (θέση λειτουργιας) και πράσινος (βλ. εικόνα D). Οι πρίζες αυτές μπορούν να τεθούν σε λειτουργία ακόμα και αν η ΠΧΔ δεν συνδέεται με το ηλεκτρικό δίκτυο (ο διακόπτης 6 αναβοσβήνει).

Πρόβλημα στο ηλεκτρικό δίκτυο •• σε περίπτωση που η τάση του δικτύου είναι προβληματική ή μηδενική, η ΠΧΔ συνεχίζει να λειτουργεί με την μπαταρία: ο διακόπτης 6 αναβοσβήνει και είναι πράσινος. Στην κανονική λειτουργία, η ηχητική ειδοποίηση εκπέμπει σήμα κάθε 10 δευτερόλεπτα, και στη συνέχεια κάθε 3 δευτερόλεπτα εφόσον πλησιάζει το τέλος της αυτονομίας της μπαταρίας. Στην αθόρυβη λειτουργία η ηχητική ειδοποίηση εκπέμπει σήμα όταν τεθεί σε λειτουργία η μπαταρία. •• Αν η διάρκεια της διακοπής του ηλεκτρικού δικτύου υπερβαίνει την αυτονομία της μπαταρίας, η ΠΧΔ σταματά και επανατίθεται σε λειτουργία αυτόματα όταν επανέλθει το ηλεκτρικό ρεύμα. Μετά την πλήρη αποφόρτιση, χρειάζονται λίγες ώρες προτού επανέλθει η πλήρης αυτονομία. Σύστημα προστασίας από υπερτάσεις: Όλα τα καταστήματα περιλαμβάνουν προστασία από υπερτάσεις. Παύση των πριζών με μπαταρία 19 πατήστε για περισσότερο από 2 δευτερόλεπτα το διακόπτη 6 .

7. Αποκατάσταση βλάβης (Για οποιαδήποτε πληροφορία, επισκεφτείτε την ιστοσελίδα www.powerquality.eaton.com ή επικοινωνήστε με την Υπηρεσία Τεχνικής Υποστήριξης). Σύμπτωμα

••Οι πρίζες με μπαταρία 19 δεν τροφοδοτούνται.

••Ο διακόπτης 6 δεν είναι αναμμένος.

••Οι συνδεδεμένες συσκευές δεν τροφοδοτούνται εφόσον υπάρχει διακοπή ρεύματος. ••Το ηλεκτρικό δίκτυο λειτουργεί αλλά η ΠΧΔ λειτουργεί με την μπαταρία.

••Οι συσκευές δεν είναι συνδεδεμένες σε πρίζες με μπαταρία 19 ·

••Πατήστε το διακόπτη 6 και βεβαιωθείτε ότι είναι αναμμένος και πράσινος. ••Συνδέστε τις συσκευές αυτές με πρίζες με μπαταρία 19 .

••Ο αυτόματος διακόπτης 20 , που βρίσκεται στο πίσω μέρος του UPS, έχει ενεργοποιηθεί εξαιτίας υπερφόρτωσης στην έξοδο του UPS.

••Αποσυνδέστε τη συγκεκριμένη συσκευή στην έξοδο και επαναφορτίστε τον διακόπτη 20 πατώντας τον.

••Το πράσινο κουμπί 6 αναβοσβήνει και ένας ευδιάκριτος ήχος συναγερμού ακούγεται κάθε 3 δευτερόλεπτα. ••Εμφανίζεται ένδειξη βλάβης 12 στην οθόνη LCD και ένας ευδιάκριτος ήχος συναγερμού ακούγεται συνεχώς.

••Η ΠΧΔ υφίσταται υπερφόρτωση από τις πρίζες με μπαταρία 19 .

••Βγάλτε τη συσκευή από τις πρίζες με μπαταρία 19 .

•• Η ΠΧΔ έχει βλάβη. Οι πρίζες με μπαταρία 19 δεν τροφοδοτούνται πια.

••Απευθυνθείτε στην υπηρεσία Τεχνικής Υποστήριξης.

•• Η ενδεικτική πράσινη λυχνία 8 είναι σβηστή και οι πρίζες 18 τροφοδοτούνται.

••Δεν εξασφαλίζεται πλέον η προστασία κατά των uπερτάσεων.

••Απευθυνθείτε στην υπηρεσία Τεχνικής Υποστήριξης.

••Οι έξοδοι EcoControl παραμένουν ενεργές όταν διακόπτεται η κύρια εφαρμογή (έξοδος Master).

••Η λειτουργία EcoControl δεν έχει ενεργοποιηθεί ή δεν έχει ακόμη ρυθμιστεί σωστά.

••Ενεργοποιήστε ή ρυθμίστε σωστά τη λειτουργία EcoControl με το λογισμικό που παρέχεται μαζί με το προϊόν.
