Ürün Türü	Kesintisiz Güç Kaynağı (KGK)
Marka	EATON
Model	ELLIPSE PRO 650 FR
Güç	650 VA
Giriş Gerilimi	230 V
Batarya ile korunan priz sayısı	2
Aşırı gerilime karşı korumalı priz sayısı	2
Tipik çalışma süresi	Yarım yükte yaklaşık 10 dakika
Ağırlık	Yaklaşık 4 kg
Boyutlar (U x G x Y)	Yaklaşık 280 x 100 x 250 mm
Ana İşlevler	Otomatik Voltaj Regülasyonu (AVR), EcoControl prizleri, aşırı gerilim koruması, USB arayüzü
Sağlanan Yazılım	Eaton UPS Companion (indirilebilir)
Bakım ve Temizlik	Kuru bir bezle temizleyin. İlk kullanımdan önce 8 saat batarya şarjı.
Güvenlik	Koruma devre kesici, ev aletlerini bağlamayın.
Yedek Parçalar ve Onarılabilirlik	Değiştirilebilir batarya (müşteri hizmetlerine danışın), kablolar mevcut.
Genel Bilgiler	Çevrimiçi kayıtla garanti. Yatay, dikey veya 2U raf kullanımı.

Sık sorulan sorular - ELLIPSE PRO 650 FR EATON

Kesintisiz güç kaynağı nasıl çalıştırılır?

AÇMA/KAPATMA düğmesine (⑥) yaklaşık 1 saniye basın. KGK şebekeye bağlıysa yeşil ışık yanar.

Korunan prizler beslenmiyorsa ne yapmalı?

AÇMA/KAPATMA düğmesinin yeşil yandığını kontrol edin. Değilse, KGK'yı açmak için düğmeye basın.

EcoControl işlevi nasıl etkinleştirilir?

EcoControl işlevi Eaton UPS Companion yazılımı üzerinden ayarlanır. Yapılandırma aracında seçeneği etkinleştirin ve gerekirse eşikleri ayarlayın.

Sesli alarm neden çalar?

Sesli alarm bir şebeke bozulması (10 saniyede bir) veya yaklaşan pil bitimi (3 saniyede bir) olduğunu belirtir. Sessiz modda, bataryaya geçişte tek bir bip sesi duyulur.

Batarya nasıl değiştirilir?

Batarya değişimi bir profesyonel tarafından yapılmalıdır. Uygun bir yedek batarya için EATON müşteri hizmetleri ile iletişime geçin.

Korunan prizlere bir yazıcı bağlayabilir miyim?

Korunan prizlere (⑲) yazıcı bağlanması önerilmez çünkü aşırı yüklenmeye neden olabilir. Kritik olmayan cihazlar için korumalı prizleri (⑱) kullanın.

KGK bir bilgisayara nasıl bağlanır?

KGK'yı bilgisayara bağlamak için verilen USB kablosunu (⑤) kullanın. Ardından CD'den veya web sitesinden Eaton UPS Companion yazılımını kurun.

"Dahili Arıza" ışığı ne anlama gelir?

Dahili Arıza ışığı (sembol ⑫) bir iç sorunu belirtir. Korunan prizler artık beslenmez. Müşteri hizmetlerine başvurun.

KGK dikey konumda kullanılabilir mi?

Evet, KGK yatay, dikey veya 2U raf (isteğe bağlı kit ile) konumunda kurulabilir.

Batarya şarj süresi nedir?

Batarya, KGK şebekeye bağlandığında şarj olur. İlk tam şarj, maksimum çalışma süresine ulaşmak için yaklaşık 8 saat sürer.

KULLANIM KILAVUZU ELLIPSE PRO 650 FR EATON

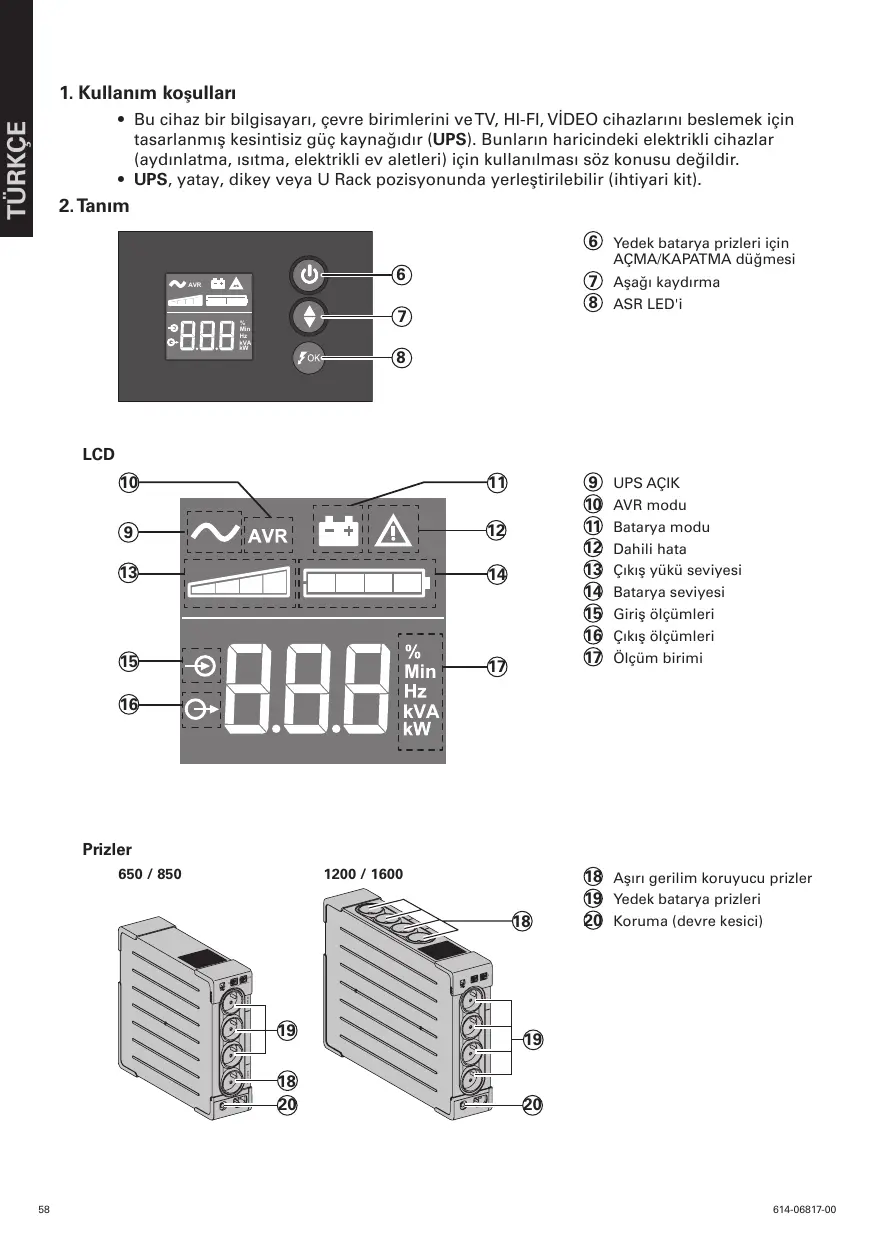

• Bu cihaz bir bilgisayari, cevre birimlerini veTV, HI-Fl, VIdeo cihazlarini beslemek icin tasarlanmigs kesintisiz guc kaynagidir (UPS). Bunlarin haricindeki elektrikli cihazlar (aydinlatma, isitma, elektrikli ev aleteri) icin kullanilmasi sos konusu degildir.
• UPS, yatay, dikey veya U Rack pozisyonunda yerleştinile bilir (ihtiyari kit).

2. Tanm

⑥ Yedek batarya prizleri ici ACMA/KAPATMA Düğmesi
⑦ Aşaqı kayırma
⑧ ASR LED'i

LCD

UPS ACIK
10 AVR modu
1 Batarya modu
Dahili hata
13 Cikis yuku seviyesi
14 Batarya seviyesi
15Giris oIcumleri
16 Cikis olçumleri
17 Olcum birimi

Prizler
650/850

1200/1600

18 Asiri gerilim koruyucu prizler
19 Yedek batarya prizleri
20 Koruma (devre keshici)

3. UPS'in baglantisi

• FR/DIN prizleri ile bir UPS icin verilmis ④ kordonu ile veya IEC prizleri ile bir UPS icin, bilgisayarınüz besleme kordonu ile, UPS ① 'i topraklı bir duvar prizi üzerine elektrik sebekesine baglaysia (bkz. sekil A).
• Amper olarak belirtilmis akimi aşmayarak, kritik cihazlarin (bilgisayar, ekran, modem...) prizlerini, ⑨ bataryası tarafindan yedeklenmisi ve gerilim fazlalıklarina karsi korunmuss prizler üzerine takın (bkz. sekil B).
• Diger cihazlar (yazici, tarayici, faks, vb.) asiri gerilim koruyucu prizlere 18 baglanabilirler (bakiniz sekil B). Asiri gerilim koruyucu prizler, bir elektrik kesintisi durumunda batarya güüü ile yedeklenmezler.

Ihtiyari Modem Internetağ baglantisı:

Modem hatti veya Ethernet aqi UPS baglantisi kullanilarak gerilim fazlalikarina karsti korunabilir. Bunun icin sekil C'de belirtildigi gibi korunacak cihazin kordonu ile UPS' i duvardaki prize baglarken, UPS ile korunacak cihazi benzer bir kordonla birbirine baglayin, (kordon verilmemistir).

Opsiyonel USB baglantisi:

UPS cihazi verilen USB kablosu ⑤ ile bilgisayara baglanmaktadir (bakiniz sekil C).

Yazilim CD-ROM ⑤ überinde mevcuttur veya Eaton UPS Companion yazilimi powerquality.eaton.com sayfasindan indirilebilir.

Garanti ici powerquality.eaton.com adresinden kaydolun.

4. Master ve EcoControl prizleri kullanma prosedürü

Hazirda beklememodunda cevre birimlerinin (tarayici, yazici) enerji tuketimini azaltmak icin, Ellipse PRO, Master prize bagl EcoControl prizlerine sahiptir.

Ana pris (bilgisayar) tarafindan sağlanan ana uygulama kapatildigianda, EcoControl prizlerindeki çevre birimleri kapatılır.

Bu fonksiyon (varsayilan olarak devre disidir), yazilimdaki konfigurusyon araci kullanilarak dokrulanir ve konfigüre edilir.

Not: Fonksiyon devre disi birakildiginda, kritik uygulamalari EcoControl prizlerine baglamayin.

Eşik ayari

Varsayilan ayar, EcoControl fonksiyonununDOGRU calismasini saglar. Ancak ana yukun tuketimine bagl olarak, EcoControl fonksiyonu tetikleme esiigin UPS ile birlikte saglanan konfigurusyon yazilimi kullanilarak degistirilmesi gerekebilir:

• Oncelike fonksiyonu, konfigürasyon aracınin "EcoControl Function" sekmesinde etkinleşirin.
• EcoControl prizlerine baglanan cevre birimleri ana yuk normal calismadayken (örneğin hazirda beklememodunda) kapanmazsa, tespit eşi degeri Yuksek olarak ayarlanmaldir.
• Ana yuk nominal tuketim seviyesi duusukse ve ana yuk normal calisirken EcoControl prizleri kapatilirsa, tespit esik degeri duusuk olarak ayarlanmaldir.

• 3 dakika icerisinde herhangi bir aktivite olmazsa LCD kapanacaktir.

6. Kullanim

Batarya sarji

⑥ Düğmesinin durumu ne olursa olsun, elektrik sebekesine baglani dinginda UPS bataryasini sarj eder. ilk kullanimda, batarya tam bagimsizliginancak saatlik sarjdan sonra verir. En iyi bagimsizligi muhafaza edbilmek icin, UPS'in surekli elektrik sebekesine bagl birakilmasi tavsiye edilir.

UPS'in calistirlmasi

⑥ numarali Dügmeye takriben 1 saniye boyunca basin.

Yedek bataryasz a sin gerilim koruyucu prizler 18

Bu prisler uzerine baglanmis cihazlar, ④ giris kablosu bir duvar prisine baglandigi andan itibaren beslenirler ⑥ sayil duğme bunlara kumanda etmez.

Yedeklenmis prizler 19

Bu prizlere baglanmis cihazlar ⑥ numarali Düğme yeşil yändigungnda (işleyis konumu) beslenirler (bkz seksil D). Bu prizler UPS elektrik sebekesine®, olmasa bile calistirilabilir (yanip)sonnen ⑥ numarali Düğme).

Elektrik便秘kesindeki bozulmalar

• Bu sebekenin gerilimi kotu ise vya yoksa, UPS batarya üzerinde calismaya devam eder: ⑥ sayili Düğme yesil yanip söner. Normal modda, sesli alarm her 10 saniyede bir ve bataryanin bagımsizlik sonu yaklaşkında her 3 saniyede bir sinal verir. Sessiz modunda, sesli alarma, bataryaaya geleçiste bir bip sesi çikarir.
• Elektrik sebekesindeki kesinti suresi, bataryanin bagimsizligini asarsa, UPS durur ve elektrik geri geldiginde otomatik atau tekarr calisir. Sarjin komple boşalmasindan sonra, komple bagimsizligi geri getirmek icin birkac staat gereklidir.

Asir gerilim koruma:

Bütünçik,islar 边galanmakorumasıicerir.

19 yedeklenmis prizlerinin durdurulmasi
⑥ sayilduugmeüzerine2saniyedenfazlabasin.

7. Tamir

(Her turlü bilgi icin, www.powerquality.eaton.com web sitesine veya sati sonrasi servisimize basvurun)

	Belirti	Teshis	Çare
1	● 19 yedeklenmiş prizleri beslenmiyor.	● 6 numarlı duğme yanlıyor.	● 6 duğmesine basin ve yeşil yundiğindan emin olun.
2	● Bir elektrik kesintisi esnasindo, bögli cihazlar artik beslenmiyor.	● Cihazlar, yedeklenmiş 19 prislerine®,®, prizlerine®,®, prizlerine®!	● Bu cihazlar yedeklenmiş 19 prislerine®,®, prizlerine®!
3	● Şebeke elektrigi ve faktat UPS, bataryası üzerinde Çalıyor.	● UPS'nin arkasindo bulunan devre kesećinin 20 elektéri, UPS Çakkındaki bir aşırı yükten dolayı keseilmş.	● Söz konusu cihazi Çıkkısta prizden cekin ve duğmesti üzerine basarak 20 devre kesis,isini tekrar kurun.
4	● Yesilduğme 6yanı-sponsoredTurkeyve her 3 saniyede bir duyulabilir alarm caliyor.	● UPS, yedeklenmiş 19prizleri üzerinde aşırı yüke maruz kaliyor.	● Söz konusu cihazi, 19 yedeklenmiş prizlerinden Çıkarı.
5	● LCD paneli üzerinde hata isareti 12belirmiş ve duyulabilir alarm surekli caliyor.	● UPS bir hataya maruz kaldi. Yedeklenmiş 19prizleri artik beslenmiyor.	● Satı sonrasi servisine basvurun.
6	● Yesil 8göstergesi,sönuk ve 18prizleri besleniyor.	● Gerilim fazlaliklarına karışıkoruma artik®, prizlerine®!	● Satı sonrasi servisine basvurun.
7	● EcoControl prizleri, ana uygulama (Master priz) durdurulduğunda,gucu korur.	● EcoControl fonksiyonu etkinleştirilmemisi,yea.Doğru ayarlanmamışir.	● EcoControl fonksiyonunu ürünle sağlanan Yazilimi kulanarak etkinleştirin,yea.Doğru ayarlayın.
